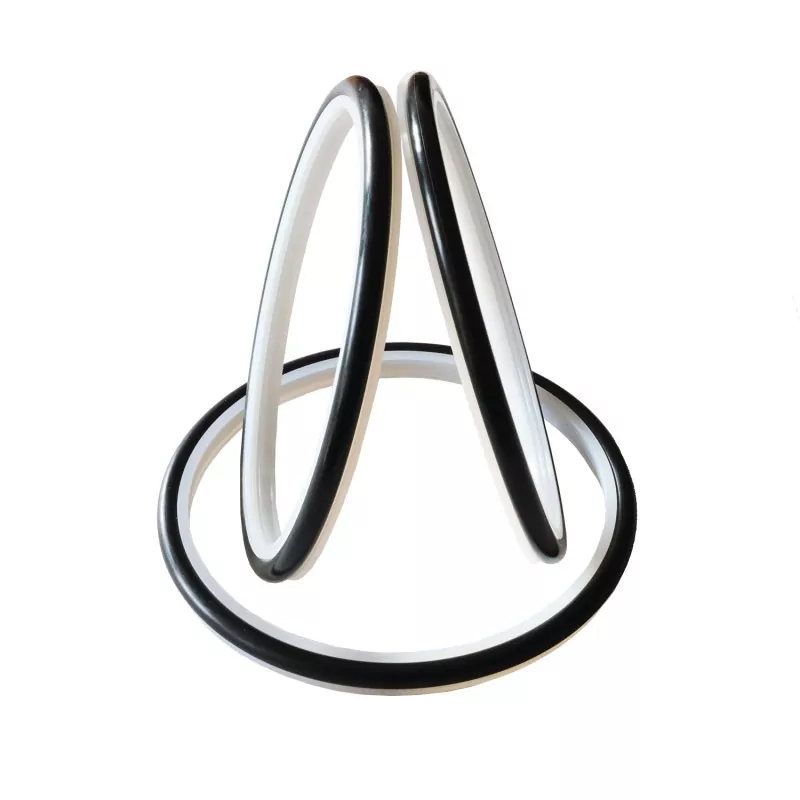

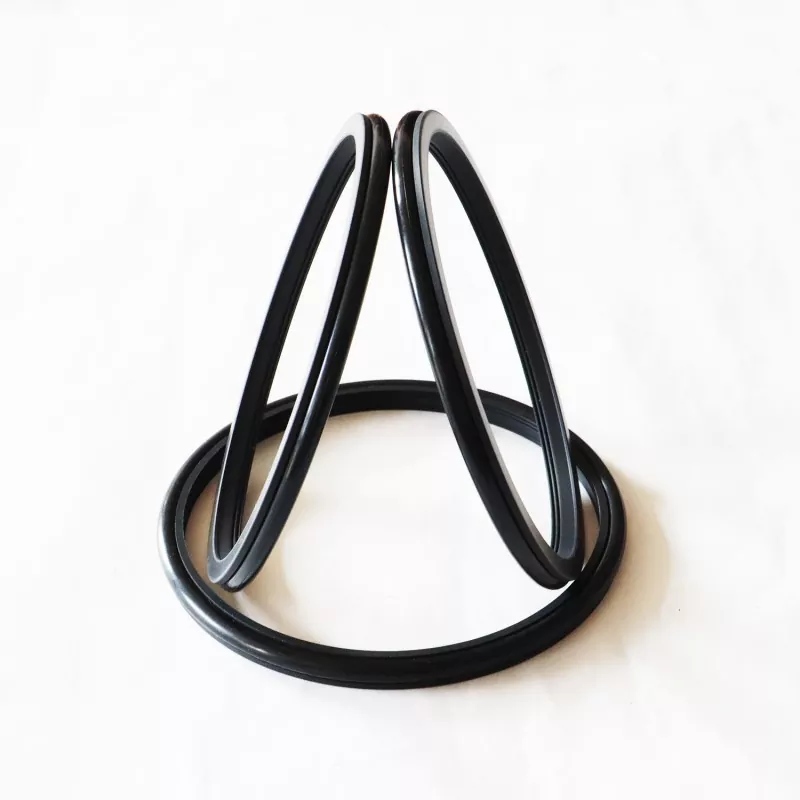

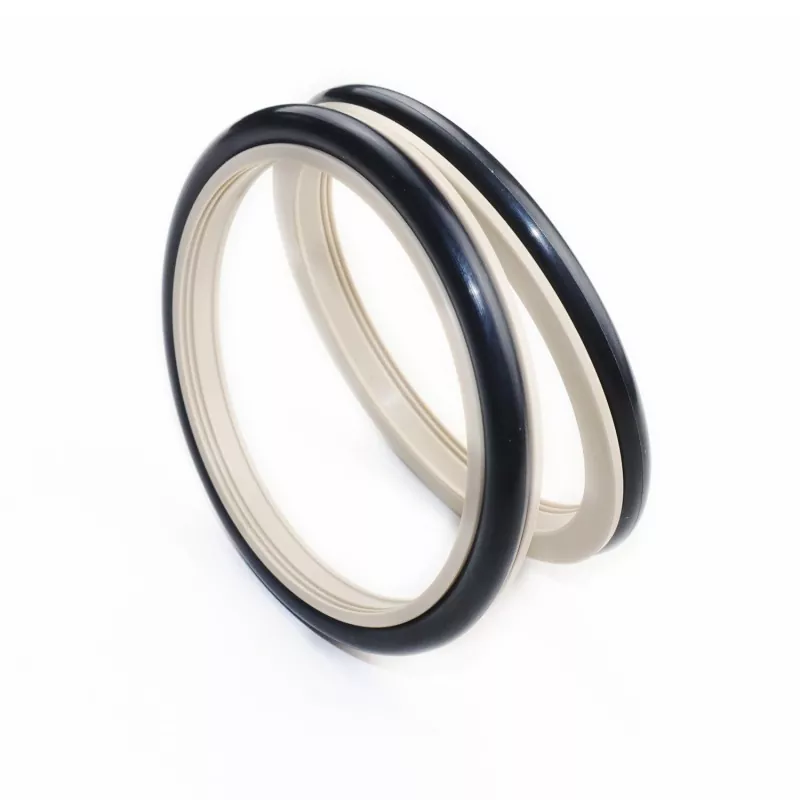

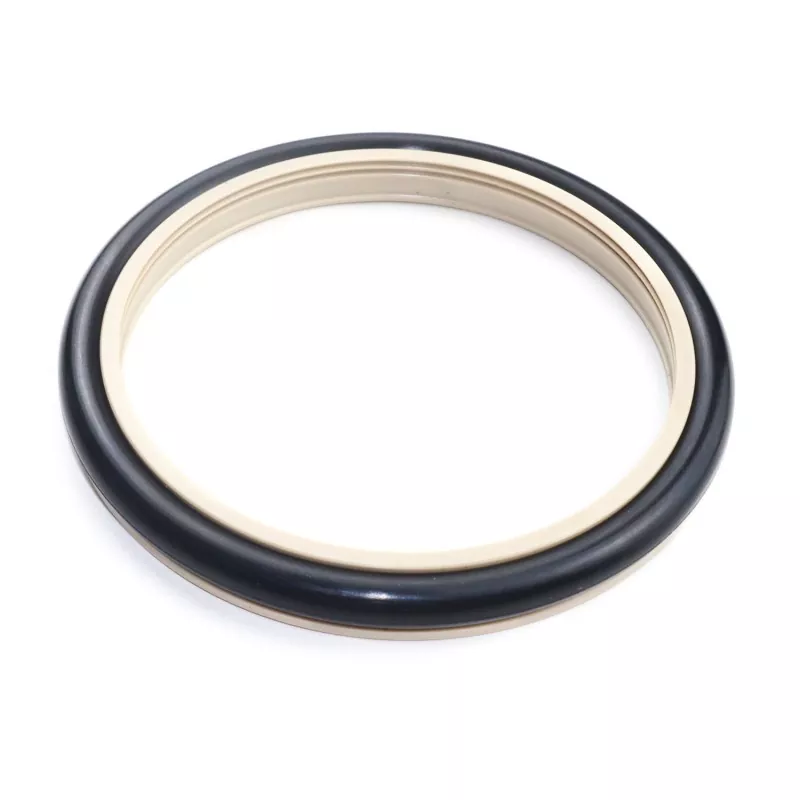

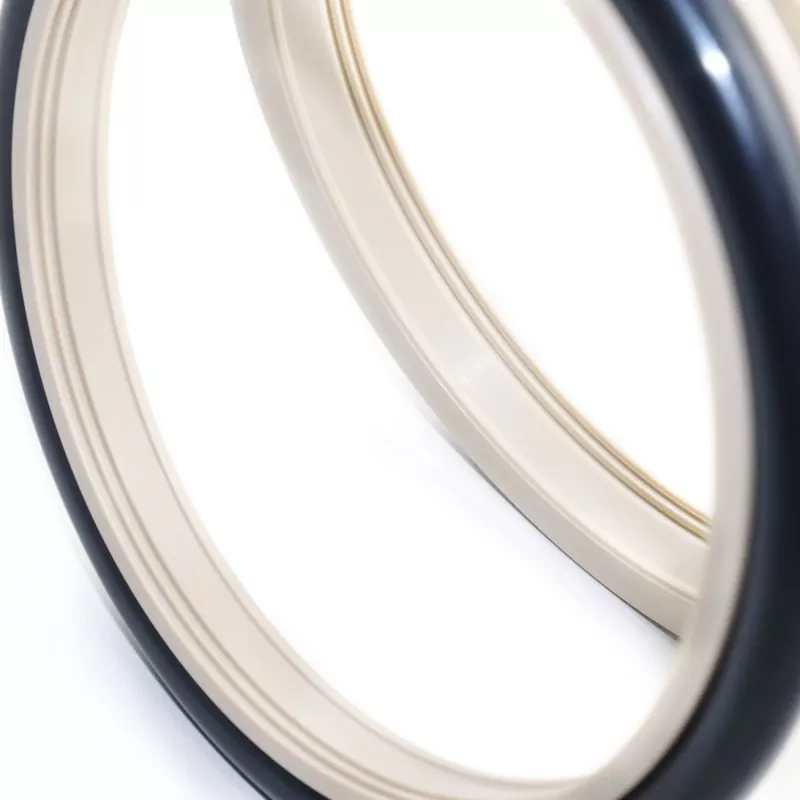

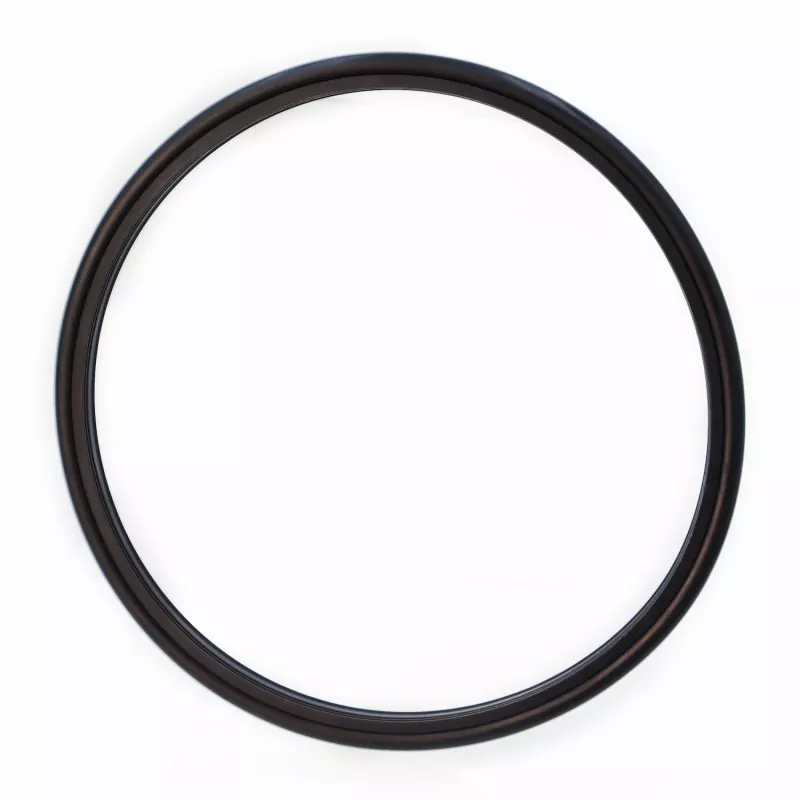

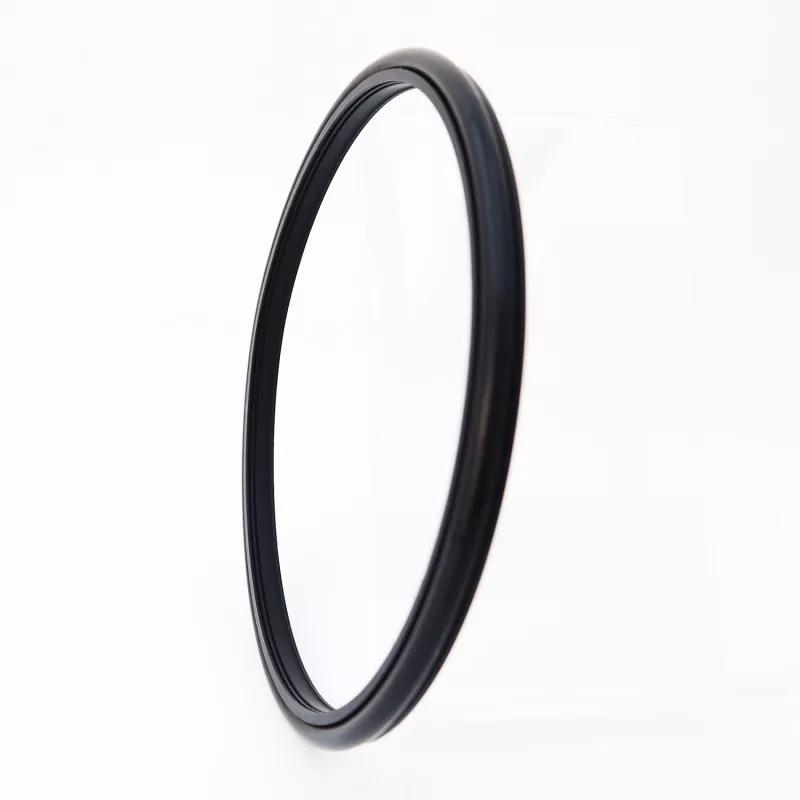

ການປະທັບຕາ serrated composite ເສີມ (ປະທັບຕາ slurry ຊີມັງ) ສໍາລັບ piston rods (shafts) ປະກອບດ້ວຍວົງການປະທັບຕາ serrated ອອກແບບພິເສດທີ່ເຮັດດ້ວຍພາດສະຕິກວິສະວະກໍາປະສິດທິພາບສູງແລະຢາງ O-ring; ມັນເຫມາະສົມສໍາລັບການປະທັບຕາແບບ unidirectional ໃນການນໍາໃຊ້ໄຮໂດຼລິກ reciprocating ແລະ rotary. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນປັ໊ມ plunger, ປັ໊ມຕົມ, ເຄື່ອງມືເຈາະສະກູ, ເຄື່ອງເຈາະ, ອຸປະກອນຂຸດຄົ້ນນ້ໍາມັນ, ໂຮງງານປະສົມຄອນກີດ, ແລະອື່ນໆ.
ຄຸນນະສົມບັດທີ່ສໍາຄັນປະກອບມີຊີວິດການບໍລິການຍາວ, friction ຕ່ໍາ, ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ, ການອອກແບບທີ່ຫນາແຫນ້ນ, ແລະຄວາມສະດວກໃນການຕິດຕັ້ງ, ການນໍາໃຊ້, ແລະການບໍາລຸງຮັກສາ. ການອອກແບບທີ່ດີທີ່ສຸດຂອງສ່ວນປະທັບຕາແລະຄວາມຫນາແຫນ້ນຮັບປະກັນການຜະນຶກທີ່ມີປະສິດທິພາບເຖິງແມ່ນວ່າໃນເວລາທີ່ສໍາຜັດກັບສື່ທີ່ຮຸນແຮງເຊັ່ນ: slurry ຊີມັງ.
ເມື່ອໃຊ້ກັບສື່ທີ່ມີຂີ້ຕົມ, ແນະນໍາໃຫ້ສີດນໍ້າມັນທີ່ຫລໍ່ລື່ນລະຫວ່າງສອງ (ຫຼືຫຼາຍກວ່ານັ້ນ) ຂັ້ນຕອນການຜະນຶກ.
ຄ່າຈຳກັດບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ (m/s) |
ຂະຫນາດກາງ |
|
|
ການເຄື່ອນໄຫວແບບໂຕ້ຕອບ |
ການເຄື່ອນໄຫວຫມຸນ |
|||
|
≤100 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
≤2 |
ນ້ໍາ, ຂີ້ຕົມ, ນ້ໍາມັນດິບ, ນ້ໍາມັນໄຮໂດຼລິກ, emulsion |
|
-20 ຫາ +200 (ມີ FKM O-ring) |
||||
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE4; ວັດສະດຸອື່ນໆທີ່ມີຢູ່ປະກອບມີ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ແລະອື່ນໆ.
ຮູບແບບການສັ່ງຊື້: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
ຂະຫນາດພາຍໃນຂອບເຂດກໍານົດແມ່ນສາມາດໃຊ້ໄດ້.
|

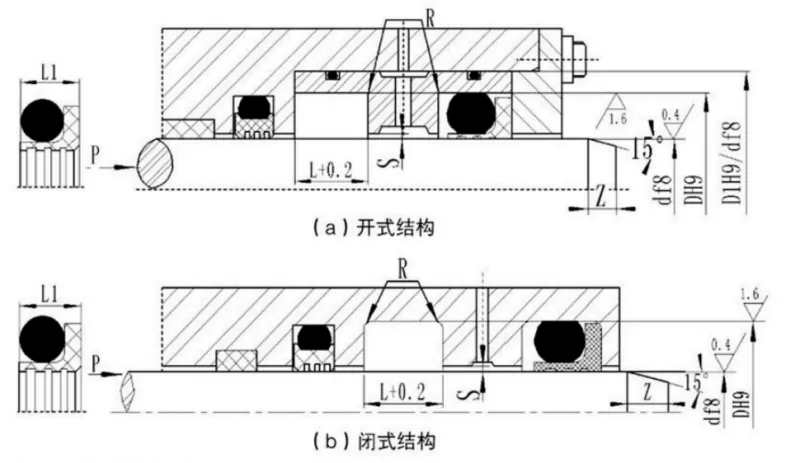

ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ ປະເພດມາດຕະຖານ d f8 RC2061 |
ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ ໜັກ d f8 RC2061-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ D H9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມກວ້າງຂອງປະທັບຕາ L1 |
ມຸມ Radius Rmax |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
O-ring ເສັ້ນຜ່າສູນກາງຕັດພາກສ່ວນ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671–1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າກາງ shaft ≤30 mm, ການອອກແບບຮ່ອງເປີດແມ່ນແນະນໍາໃຫ້.
2. ສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາ rotary, ຄວາມແຂງຂອງຫນ້າດິນ shaft rotating ຄວນຈະເປັນ HRC ≥58.
3. ສໍາລັບຄວາມກົດດັນທີ່ເກີນ 30 MPa, ເຫມາະ H8/f8 ແມ່ນແນະນໍາໃຫ້ຊ່ອງຫວ່າງ extrusion.
