ຊຸດ RCS ຂອງພວກເຮົາ, ໂດຍຜ່ານການອອກແບບມືອາຊີບແລະການຜະລິດເຕັກນິກ, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງ Piston rod ປະທັບຕາ, ສະຫນອງວິທີແກ້ໄຂທີ່ຊັດເຈນຈາກສະພາບການເຮັດວຽກທີ່ສຸດ.

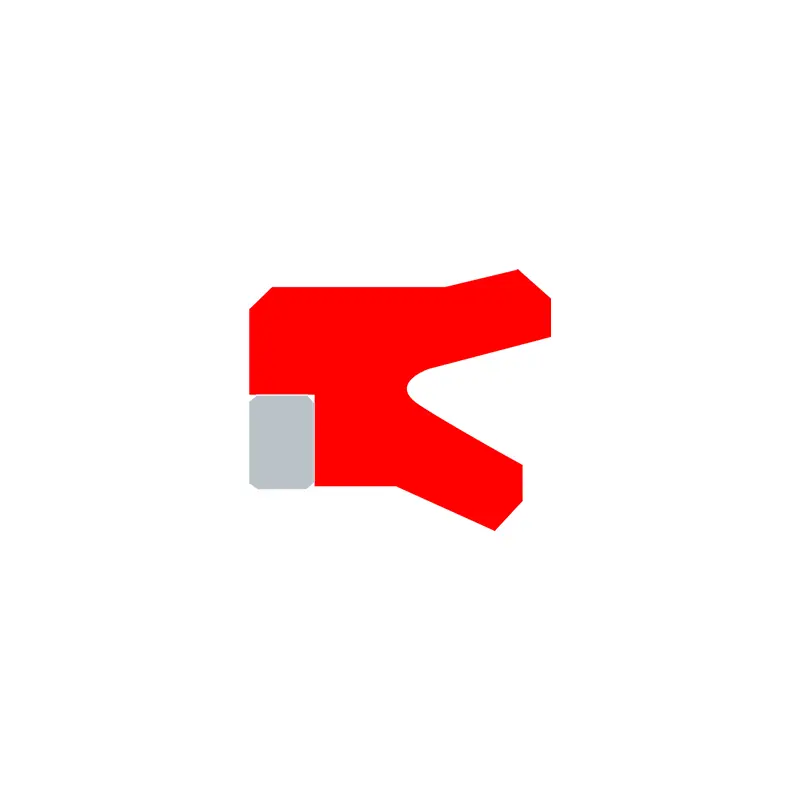

ໃນແງ່ຂອງການອອກແບບໂຄງສ້າງ, ຮູບແບບພື້ນຖານແມ່ນສຸມໃສ່ຄວາມຫມັ້ນຄົງແລະຄວາມສະດວກໃນການຝັງຄວາມສະຖຽນລະພາບໂດຍຜ່ານປາກ O-Tightening ຫຼື Sust Sust, ໂດຍສະເພາະສໍາລັບເສັ້ນເລືອດຕັນໃນສັ້ນ; RCS102 / 104R / 117R ສະຫນັບສະຫນູນຄວາມກົດດັນສູງໂດຍການເພີ່ມປະສິດທິພາບດ້ານວັດສະດຸແລະຄວາມເຂົ້າກັນຂອງ groove (ເຊັ່ນ: rcs102r ສໍາລັບສະຖານະການຄວາມກົດດັນສູງ groove). ສໍາລັບລະບົບ pneumatic, RCS105 / 205 ຮັບຮອງເອົາການອອກແບບປາກພິເສດເພື່ອຮັກສາຮູບເງົານ້ໍາມັນນ້ໍາມັນທີ່ຫລໍ່ຫລອມແລະປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມ.

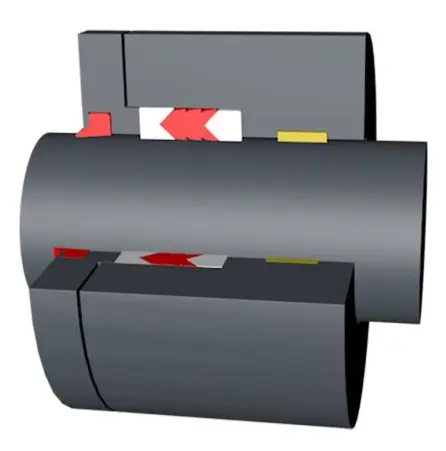

ການປະທັບຕາ Ruichen ຍັງສຸມໃສ່ວັດສະດຸແລະນະວັດຕະກໍາທີ່ມີປະໂຫຍດ. ແບບເຊັ່ນ RCS118 / 119 / 124-129 ໃຊ້ PolyTetrafluoroTorethanle (PTFE) ຫຼື righthane ທີ່ມີຄວາມກົດດັນ, ແລະຄວາມຕ້ານທານການເຮັດຄວາມສະອາດແລະຄວາມຕ້ອງການຄວາມສະອາດແລະຄວາມຕ້ານທານກັບອຸປະກອນຄວາມສະອາດສູງຂອງອຸປະກອນເສີມສານເຄມີແລະອາຫານ. RCS129 ສາມາດປະກອບລະບົບການປະທັບຕາກັບ RCS101, ເຊິ່ງເຫມາະສໍາລັບການຍ່າງເຄື່ອງຈັກແລະອຸປະກອນໄຮໂດຼລິກຫນັກ; RCS126-128 ທີ່ດີທີ່ຈະເຮັດໃຫ້ອັດຕາການປະທັບຕາຄວາມກົດດັນຕ່ໍາຜ່ານການອອກແບບ V-Snammetric V-Sirts ແລະຖືກປັບແຕ່ງສໍາລັບອຸດສາຫະກໍາຢາແລະສານເຄມີ.
ສໍາລັບສະພາບການເຮັດວຽກທີ່ສັບສົນ, RCS120 / 138 ແລະປະທັບຕາການສະແດງແບບສອງຄັ້ງອື່ນໆໄດ້ມີການອອກແບບວົງແຫວນສະຫນັບສະຫນູນ, ເຊິ່ງທົນທານຕໍ່ຄວາມກົດດັນແລະການບິດເບືອນແລະປັບຕົວເຂົ້າກັນ. RCS131 ແມ່ນຕົວແທນ O-rank, ເຊິ່ງທັງສອງທົນທານຕໍ່ການຕໍ່ຕ້ານແລະການຕໍ່ຕ້ານສານເຄມີ, ແລະໄດ້ກາຍເປັນທາງເລືອກທີ່ຕ້ອງການສໍາລັບອຸດສະຫະກໍາອາຫານແລະຢາ. ແລະ RCS116 / 216 ສາມາດສ້ອມແປງກະບອກເກົ່າໂດຍຜ່ານການຕິດຕັ້ງອຸປະກອນເພື່ອຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນເວລາຫວ່າງ.
ຊຸດ RCS ຊ່ວຍໃຫ້ລູກຄ້າຮັບມືກັບຄວາມກົດດັນສູງ, ຄວາມໄວສູງ, ສື່ມວນຊົນທີ່ມີຄວາມຫນ້າເຊື່ອຖືແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖືດ້ານອຸດສາຫະກໍາພິເສດແລະຊີວິດ.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
Piston Rod ປະທັບຕາປະທັບຕາປ່ຽນເປັນລ້ຽວແມ່ນເຫມາະສໍາລັບຖັງໄຮໂດຼລິກແລະຖັງໄຟຟ້າ, ເຄື່ອງຈັກກະສິກໍາແລະເຄື່ອງໃຊ້ໄຟຟ້າໄຮໂດຼລິກ, ເຄື່ອງມືໄຮໂດຼລິກ, ເຄື່ອງມືໄຮໂດຼລິກ
ໃຊ້ໃນເຄື່ອງຈັກອຸດສາຫະກໍາຫນັກ, ກົດ, ອຸດສາຫະກໍາເຄມີ, ອຸດສະຫະກໍາເຄມີໄວແລະອຸດສາຫະກໍາເຄື່ອງຈັກທີ່ວາງເຄື່ອງຈັກ, ອຸດສາຫະກໍາການຢາ.
ຂໍ້ໄດ້ປຽບ
Piston Rod ປະທັບຕາປະທັບຕາລ້ຽວເປັນຮ່ອງໂດຍທົ່ວໄປ, ມີລະດັບອຸນຫະພູມທີ່ກວ້າງຂວາງ, ແລະຄວາມສາມາດໃນການຟື້ນຟູນ້ໍາມັນທີ່ຍັງເຫຼືອ. ຄວາມແຕກຕ່າງຕ່ໍາ, ບໍ່ມີການເລືອ, ການຕໍ່ຕ້ານການໃສ່, ສູງ, ມີຄຸນຄ່າທີ່ສະຖິດແລະສະຖຽນລະພາບຕໍ່າ, ມີແຕ່ການປະຕິບັດຕ້ານທີ່ດີ, ແລະມີອຸນຫະພູມທີ່ກ້ວາງຂວາງ.
ເຫມາະສໍາລັບເຊືອກ piston ເກົ່າ, ເປີດປະເພດງ່າຍໃນການຕິດຕັ້ງເລືອ.

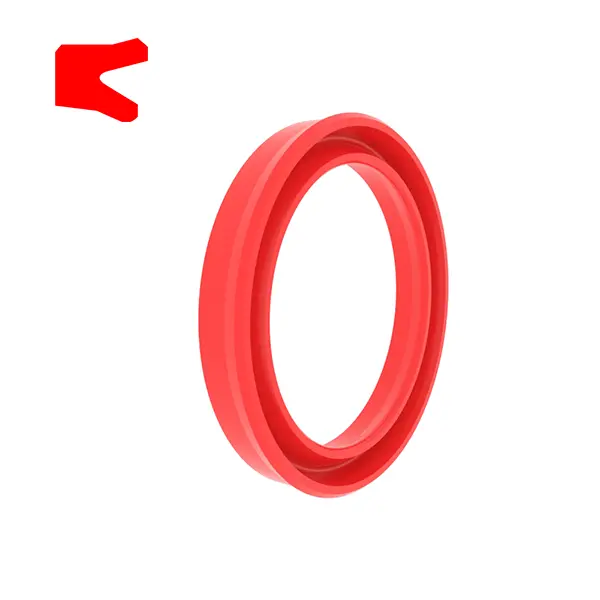

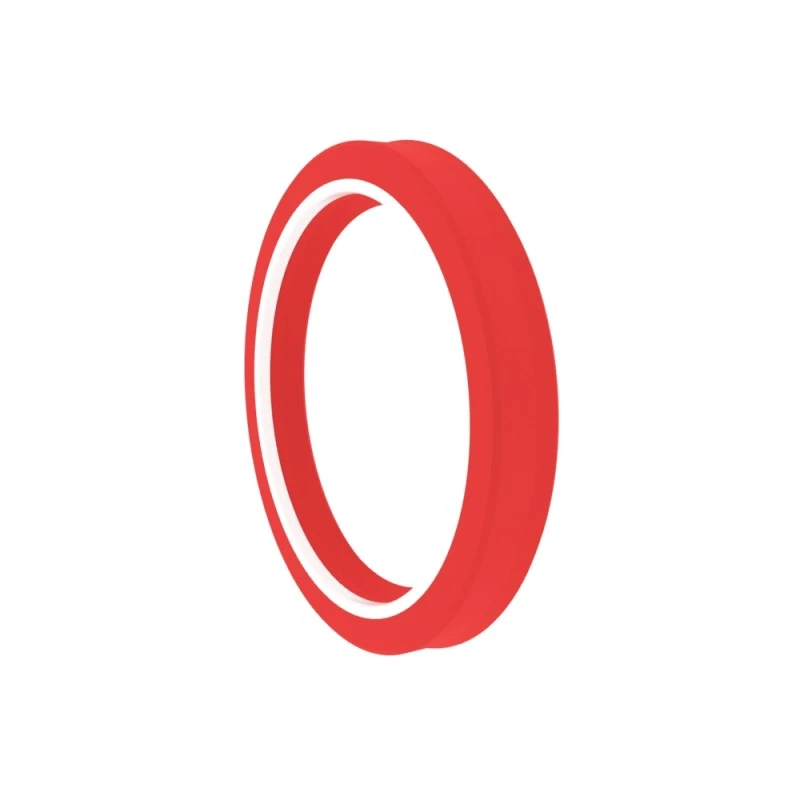

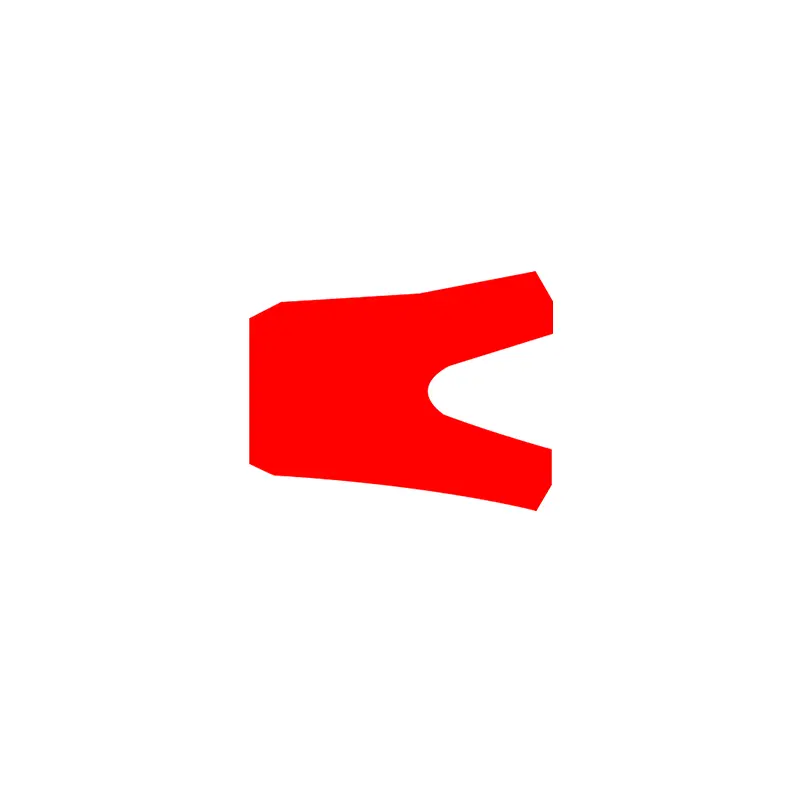

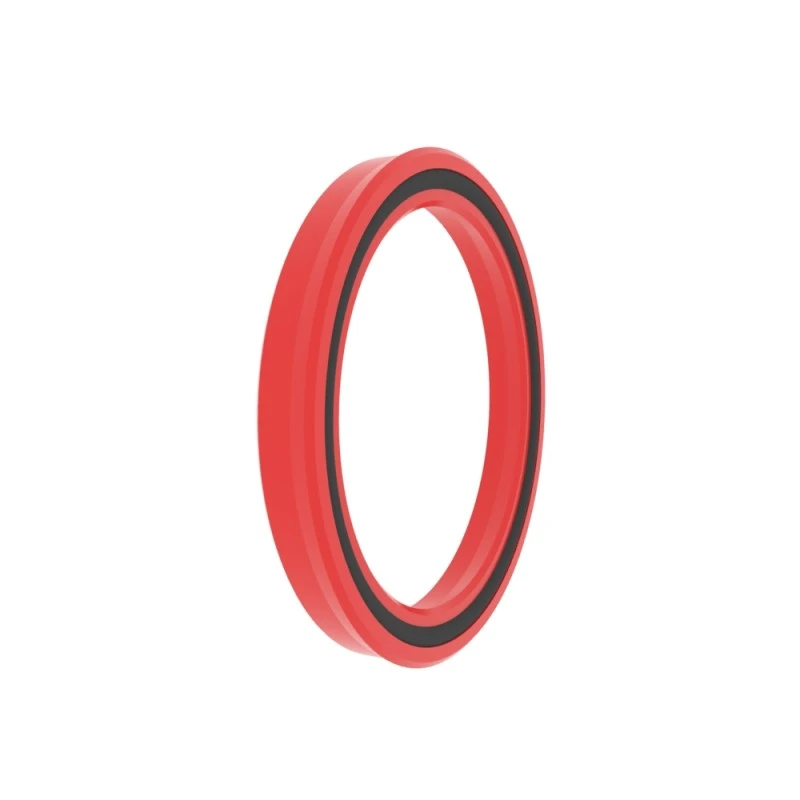

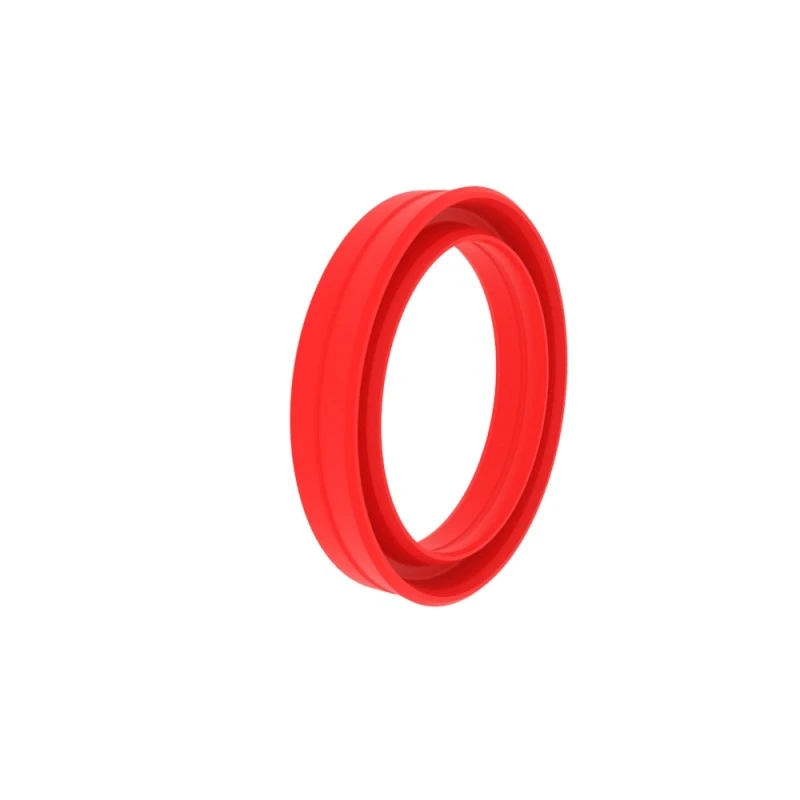

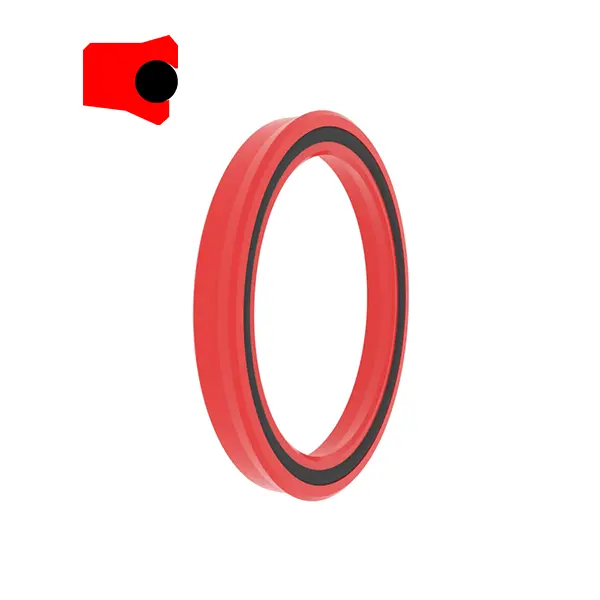

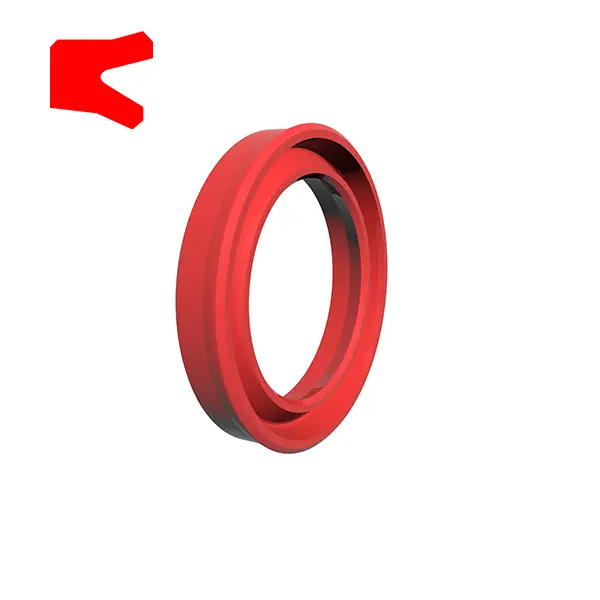

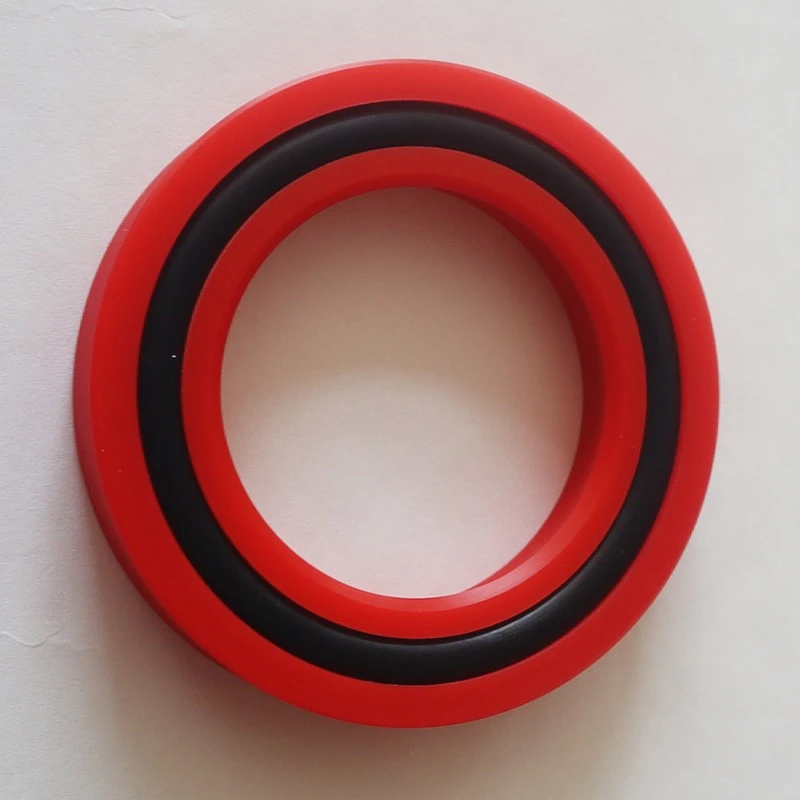

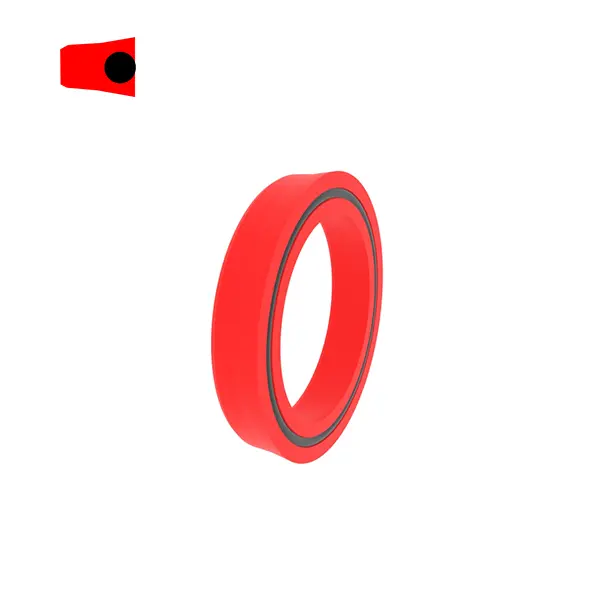

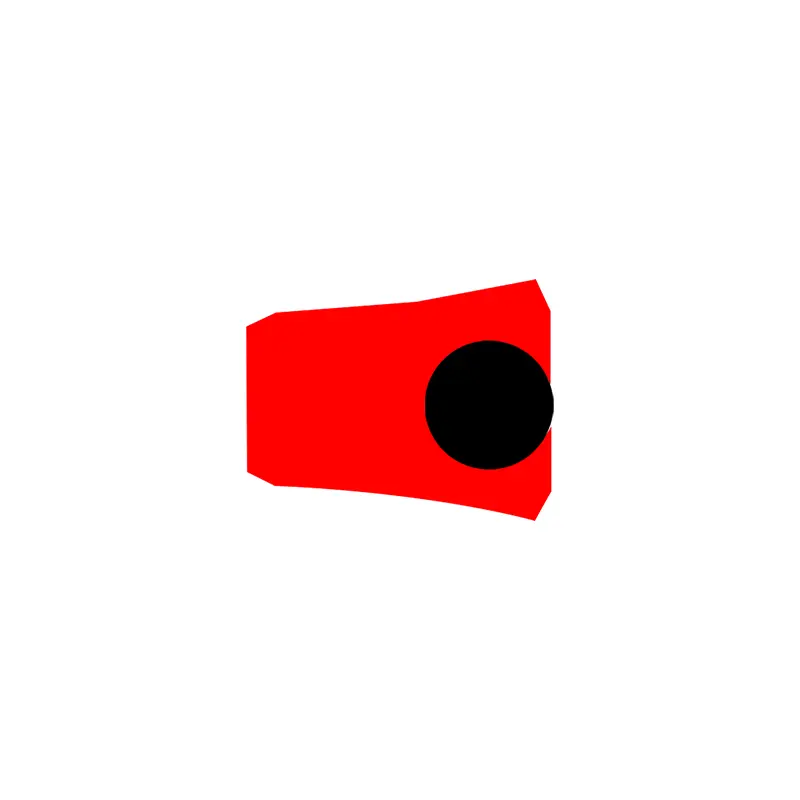

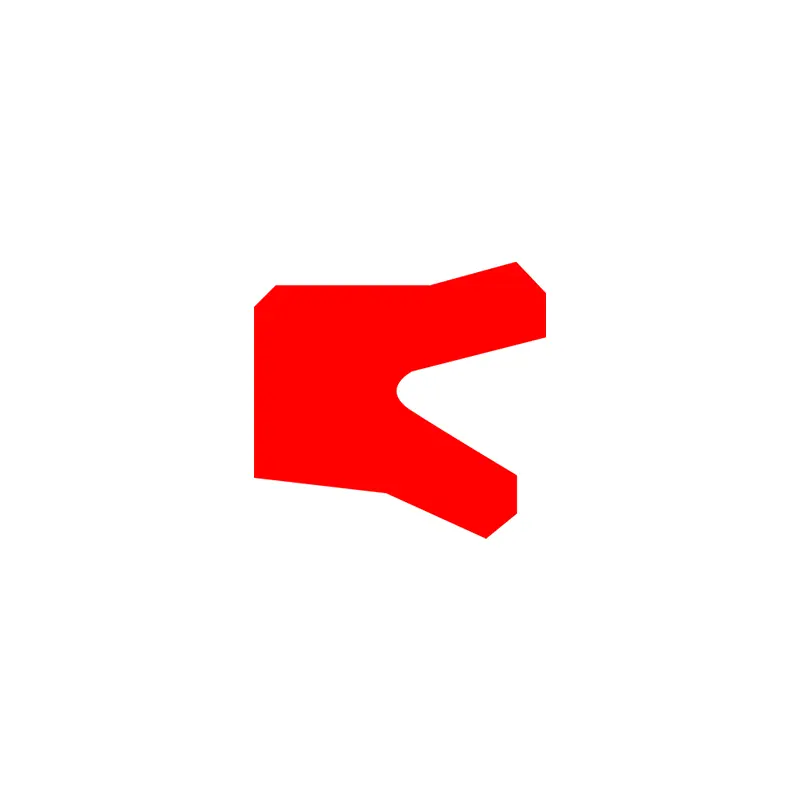

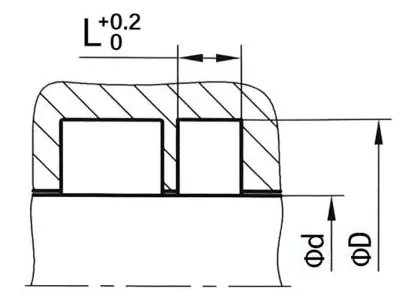

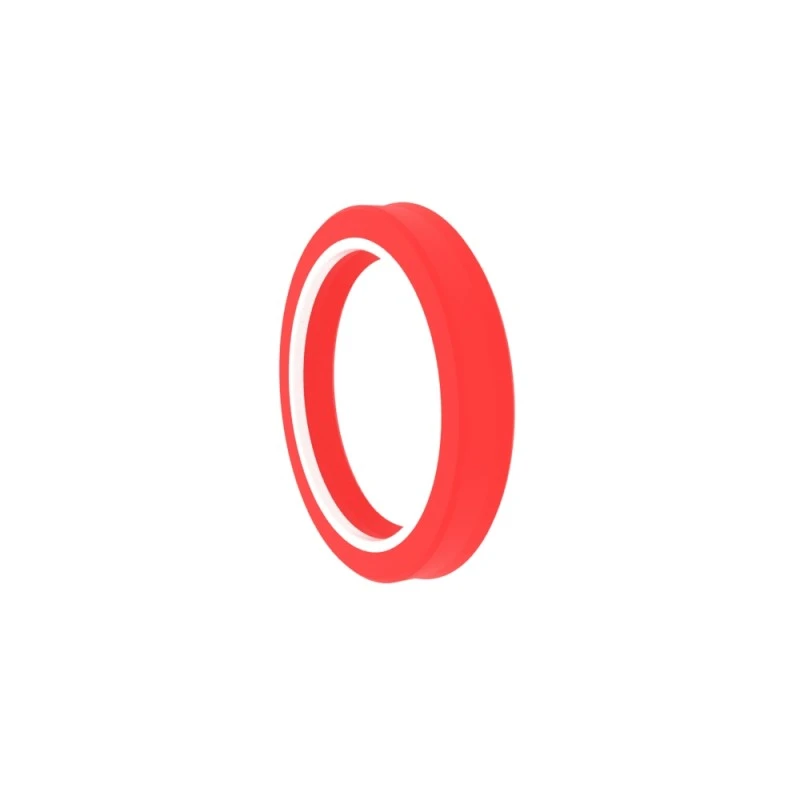

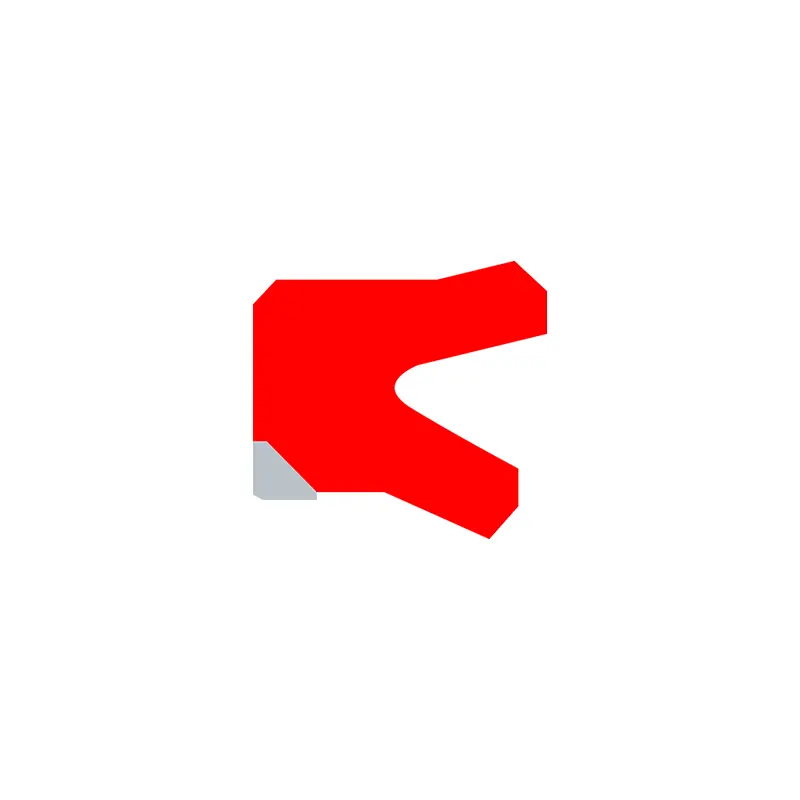

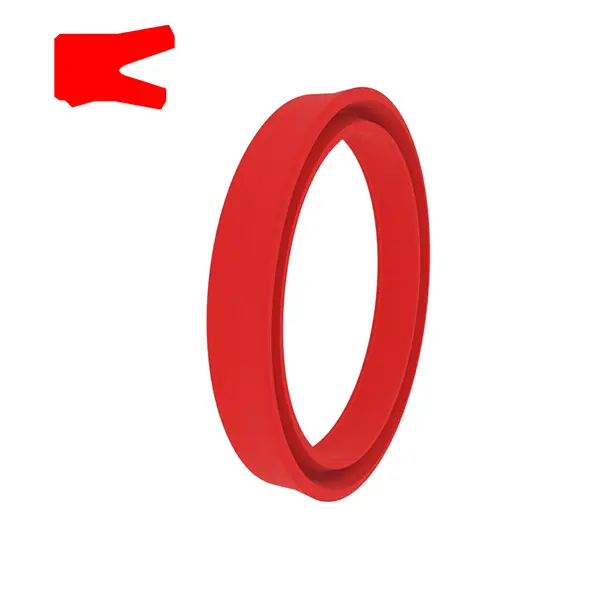

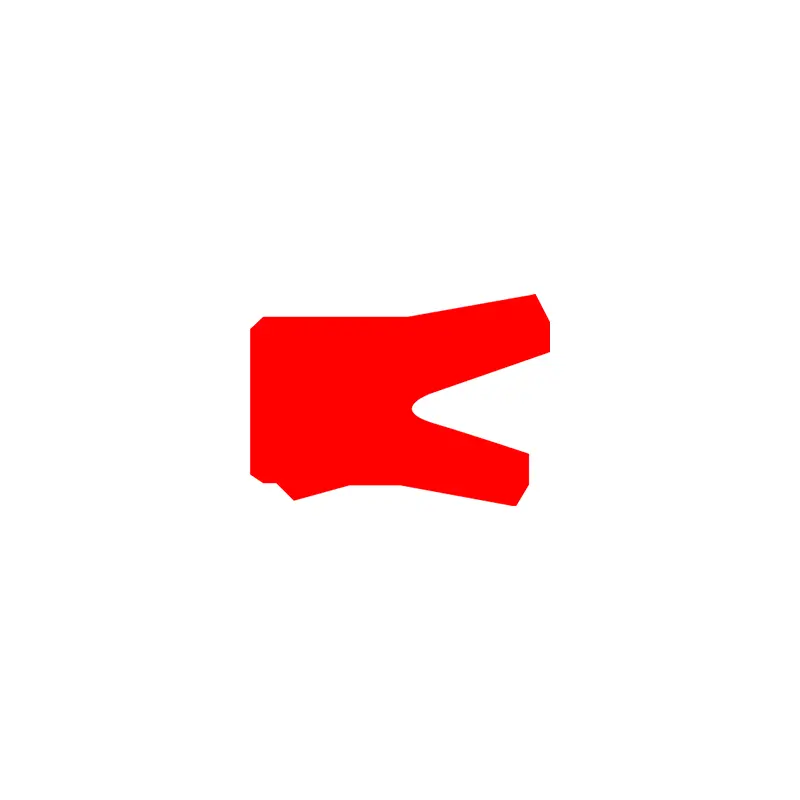

rcs101

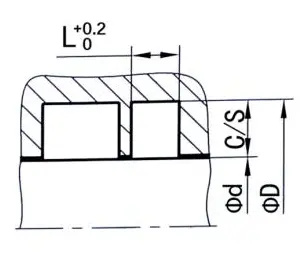

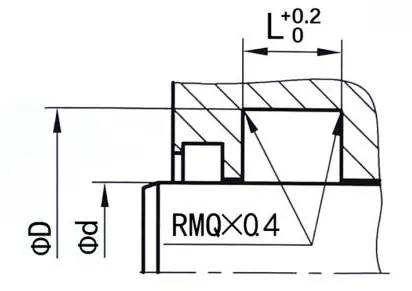

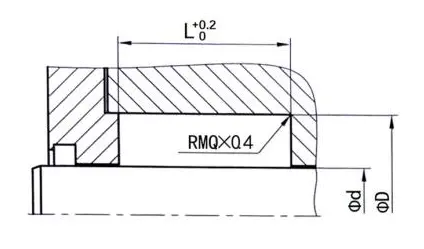

ຂະຫນາດຄໍາສັ່ງ
φd ... ... ເສັ້ນຜ່າສູນກາງນອກ
φd ... diameter ພາຍໃນ
l ...... groove ຄວາມກວ້າງ
| ສໍາເລັດຮູບພື້ນຜິວ | r tmax (μm) | ra (μm) |
| ດ້ານເລື່ອນຊັ້ນທີ່ກົງກັບຢາງພາລາ / ປະທັບຕາ polyurethane SLIDE Surface SATCH SETFE ປະທັບຕາ | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| groove ລຸ່ມ ຊໍ້ | ≤6.3 ≤15 | ≤1.6 ≤3 |
| ອັດຕາສ່ວນຄວາມຍາວສະຫນັບສະຫນູນ TP | 50% -95% |
|
| ຄວາມອົດທົນ | |
| ງີ້ງໄປ | f8 |
| ງີ້ງໄປ | H10 |
ຕົວຢ່າງ
ແບບ: RCS101
ຂະຫນາດຮ່ອງ: 100x115x10
ວັດສະດຸ: rc-pu-h

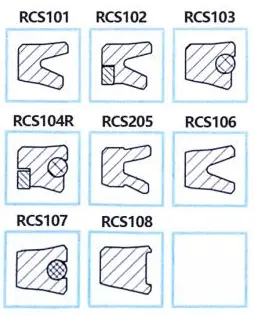

ປະເພດປະເພດ: RCS101, RCS102, RCS103, RCS103, RCS104, RCS106, RCS106, RCS107, RCS107, RCS117, RCS121, RCS121
ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ: ເຫມາະສໍາລັບຖັງໄຮໂດຼລິກແລະ pneumatic
ຂໍ້ໄດ້ປຽບທີ່ຫມັ້ນຄົງໃນຮ່ອງ, ລະດັບອຸນຫະພູມກວ້າງ, ການປະຕິບັດການປະທັບຕາທີ່ດີເລີດແລະແບບເຄື່ອນໄຫວ, ຄວາມສາມາດສະກັດເອົານ້ໍາມັນທີ່ມີຄວາມສາມາດໃນການເຄື່ອນໄຫວທີ່ດີທີ່ສຸດ.
ອຸປະກອນການ: Polyurethane, ຢາງ

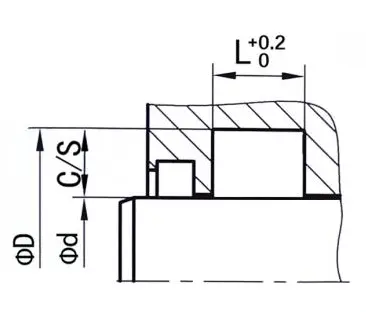

| ປະທັບຕາຕົວຢ່າງ groove | ຕໍ່ໄປນີ້ແມ່ນຂະຫນາດ groove ມາດຕະຖານ (ການປະທັບຕາທີ່ຂີ້ຝຸ່ນຂອງຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດຂະຫນາດສາມາດຜະລິດໄດ້) | ||||||||
 |
 |
ງີ້ງໄປ | ງີ້ງໄປ | L | c / s | ຊ່ອງຫວ່າງ extrusion ສູງສຸດ | |||
| ຮ້ອຍ | 250bar | 400bar | |||||||
| 5-24.9 | φD + 8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | φD + 10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | φD + 15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | φD + 20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | φD + 25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | φD + 30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| > 700 | φD + 40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| > 1000 | φD + 50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

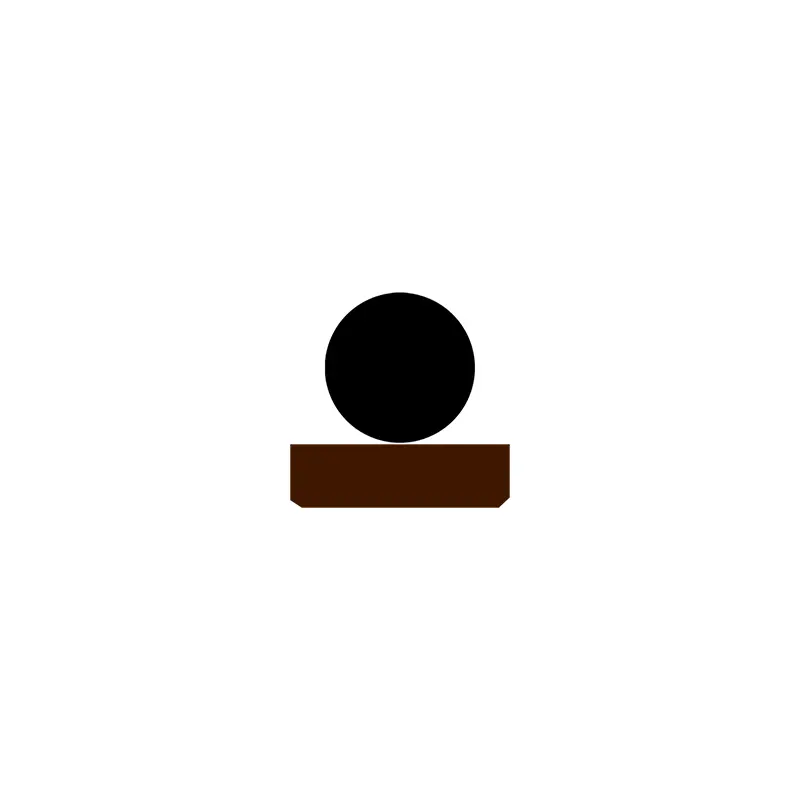

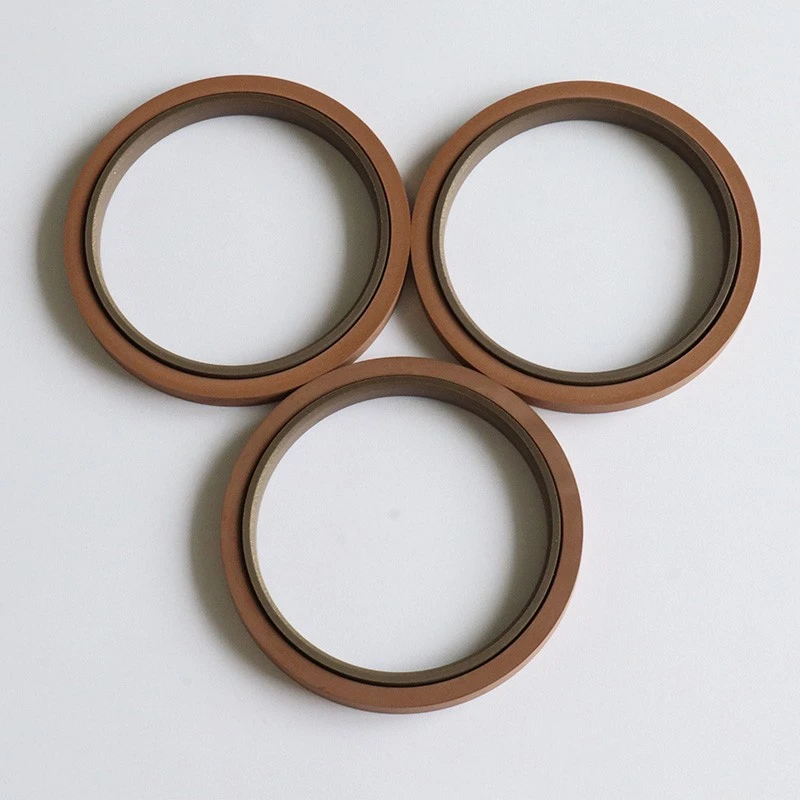

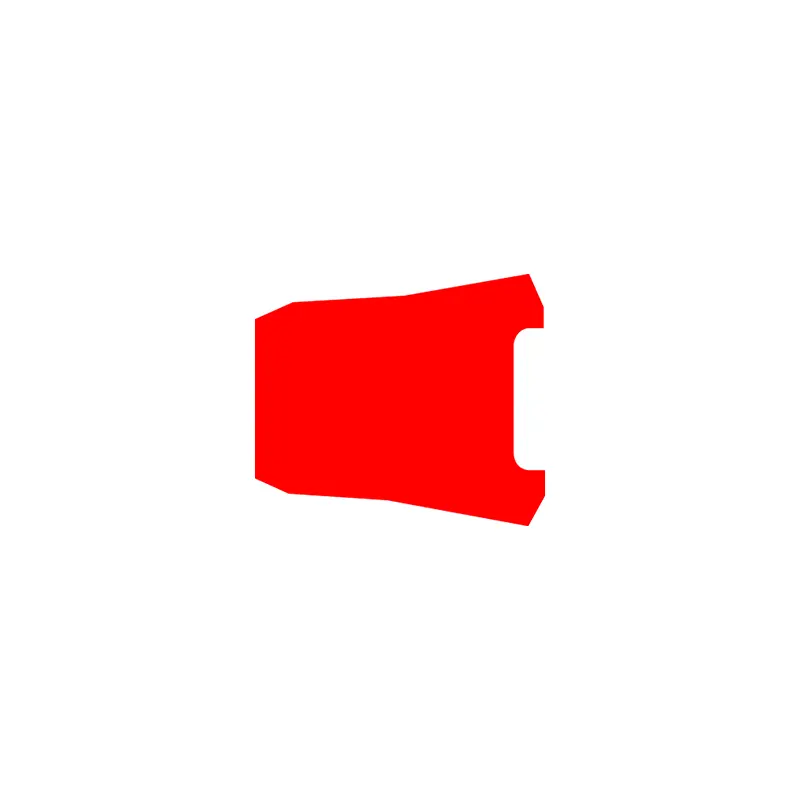

rcs109
ຂະຫນາດຄໍາສັ່ງ
φd ... ... ເສັ້ນຜ່າສູນກາງນອກ
φd ... diameter ພາຍໃນ
l ...... groove ຄວາມກວ້າງ
|
ສໍາເລັດຮູບພື້ນຜິວ |
r tmax (μm) |
ra (μm) |
|
ດ້ານເລື່ອນຊັ້ນທີ່ກົງກັບຢາງພາລາ / ປະທັບຕາ polyurethane SLIDE Surface SATCH SETFE ປະທັບຕາ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
groove ລຸ່ມ ຊໍ້ |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ອັດຕາສ່ວນຄວາມຍາວສະຫນັບສະຫນູນ TP |
50% -95% |
|
|
ຄວາມອົດທົນ |
|
|
ງີ້ງໄປ |
f8 |
|
ງີ້ງໄປ |
H10 |
ຕົວຢ່າງ

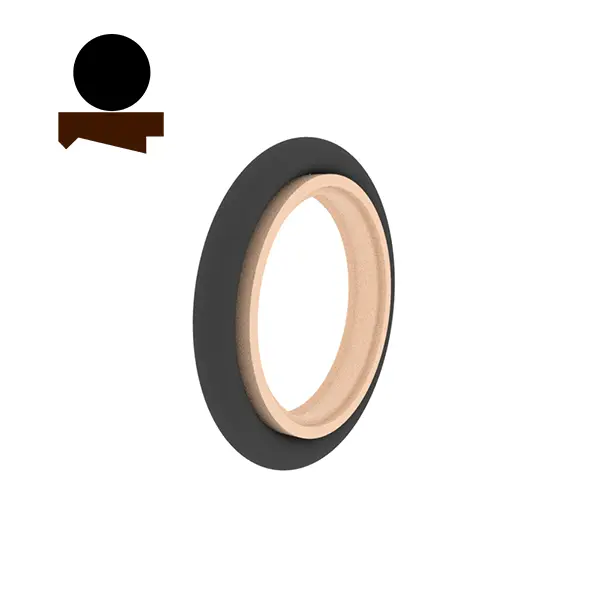

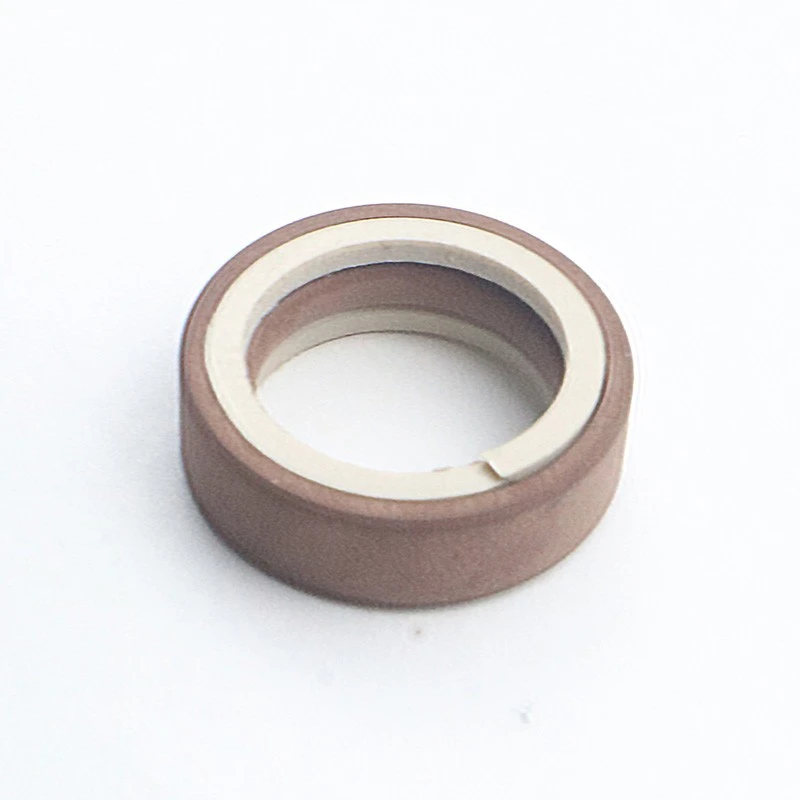

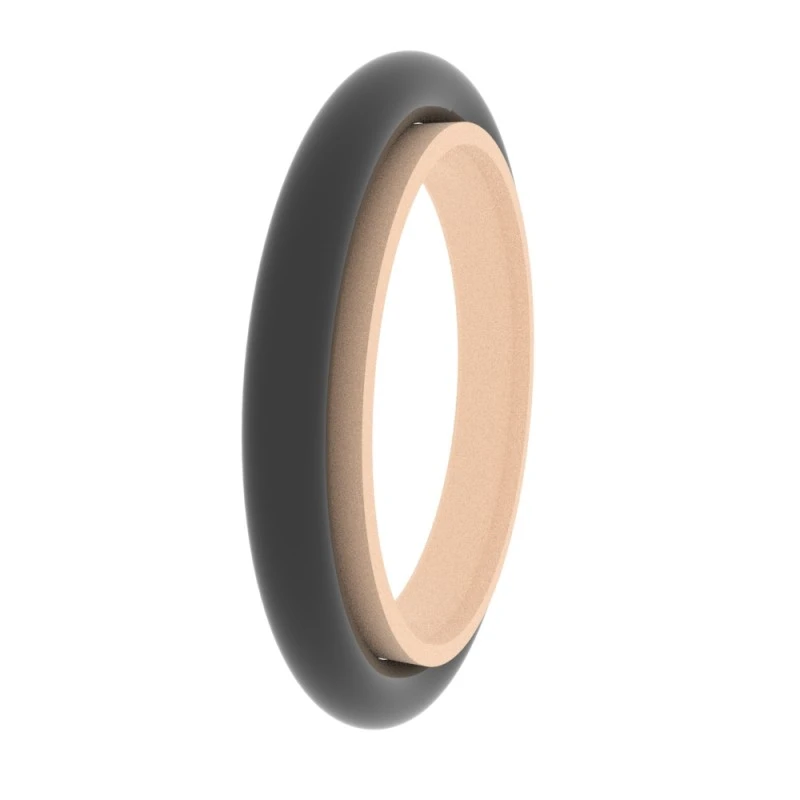

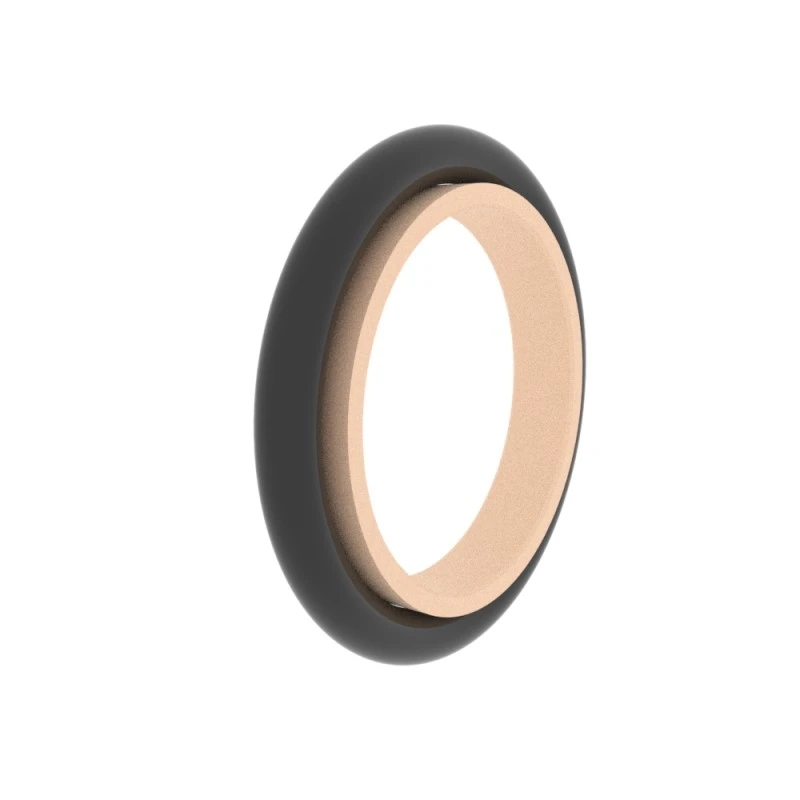

ແບບ: RCS109
ຂະຫນາດຮ່ອງ: 100x115.116.3
ອຸປະກອນການ: PTFE3 + NBR
ປະເພດປະເພດ: RCS109
ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ: ພາຫະນະດ້ານວິສະວະກໍາ, ເຄື່ອງຈັກກະສິກໍາ, ລົດເຄນ, ອຸປະກອນທາງທະເລໄຮໂດຼລິກ, ເຄື່ອງມືເຄື່ອງຈັກ.
ຂໍ້ດີ: ການແຕກແຍກຕ່ໍາ, ບໍ່ມີ creep, ການຕໍ່ຕ້ານການສວມໃສ່ສູງ, ມີພຽງແຕ່ການປະຕິບັດຕໍ່ຕ້ານທີ່ດີ, ການປະຕິບັດຄວາມຮ້ອນທີ່ດີ, ການຝັງຮູບພາບທີ່ມີຄວາມຊຸ່ມ, ລະດັບອຸນຫະພູມທີ່ມີອຸນຫະພູມ.
ອຸປະກອນການ: tetrafluoroTorethylene, nitrile ຢາງພາລາຫຼືຢາງ fluorine
|
ປະທັບຕາຕົວຢ່າງ groove |
ຕໍ່ໄປນີ້ແມ່ນຂະຫນາດ groove ມາດຕະຖານ (ການປະທັບຕາທີ່ຂີ້ຝຸ່ນຂອງຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດຂະຫນາດສາມາດຜະລິດໄດ້) |
||||||||
|
|
|
ງີ້ງໄປ |
ງີ້ງໄປ |
L |
c / s |
ຊ່ອງຫວ່າງ extrusion ສູງສຸດ |
|||
|
ຮ້ອຍ |
200bar |
400bar |
|||||||
|
5-7.9 |
φD + 4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
φD +3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
φD +10 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
φD +1.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
φD + 20.5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
φD + 24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
φD + 27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
> 1000 |
φD + 38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

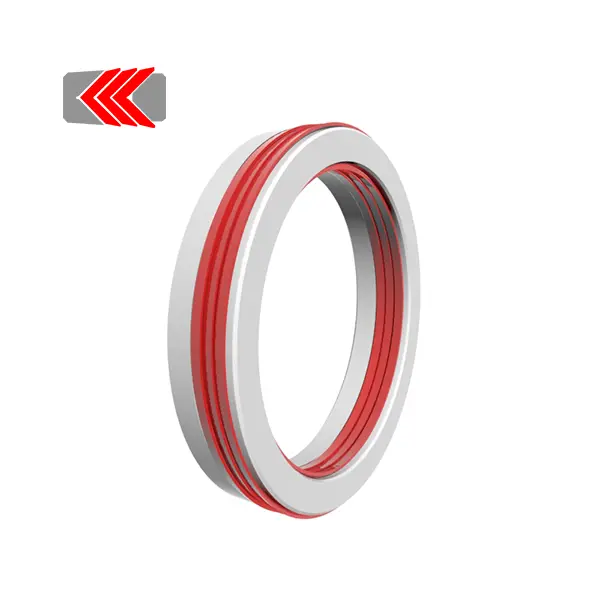

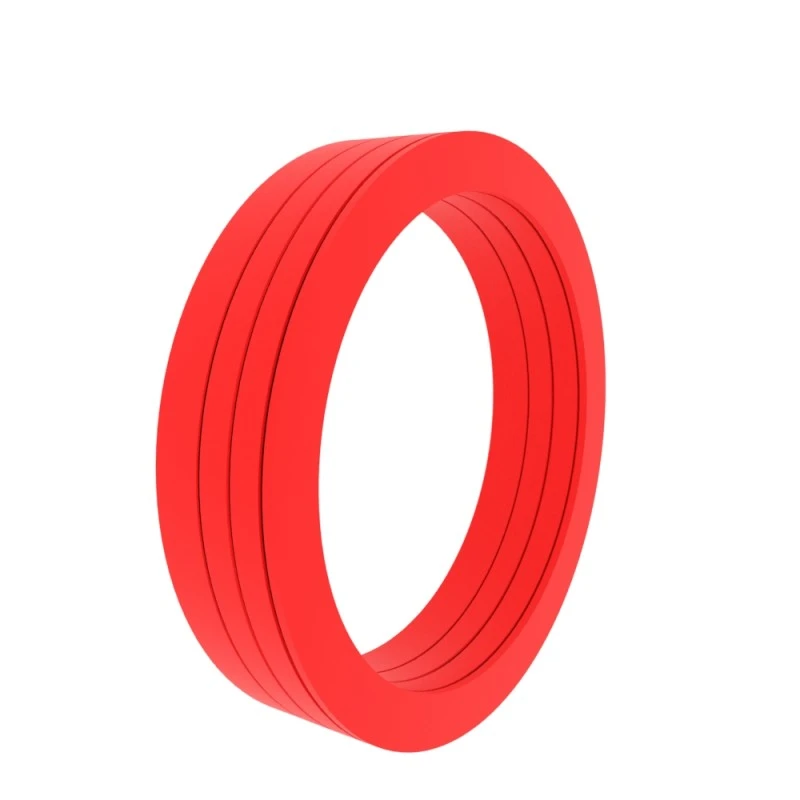

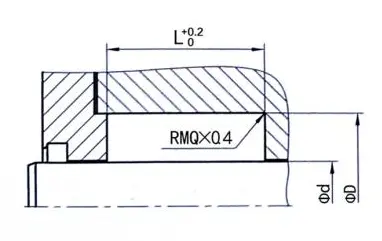

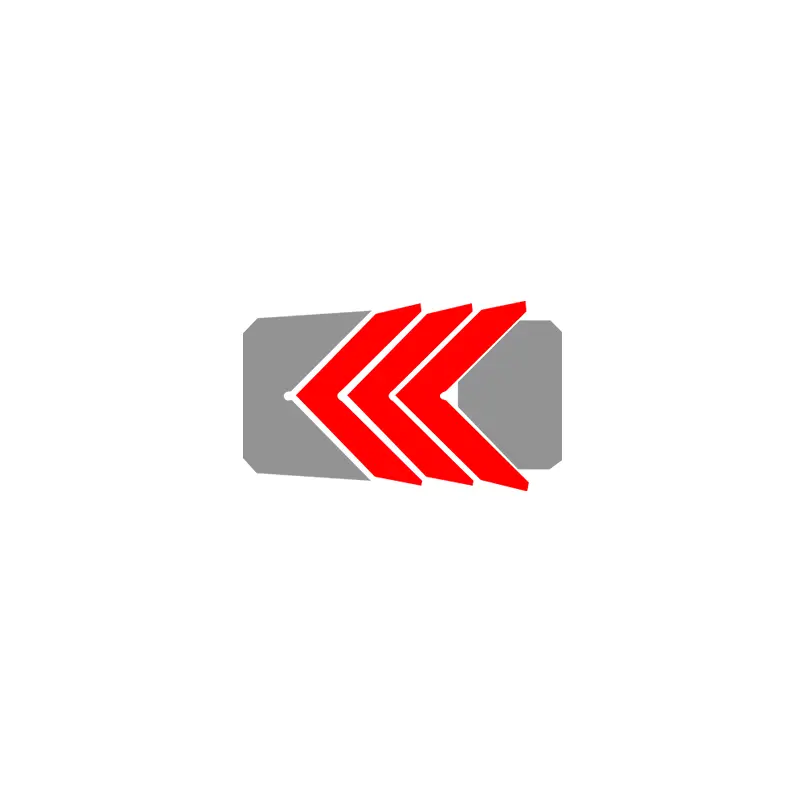

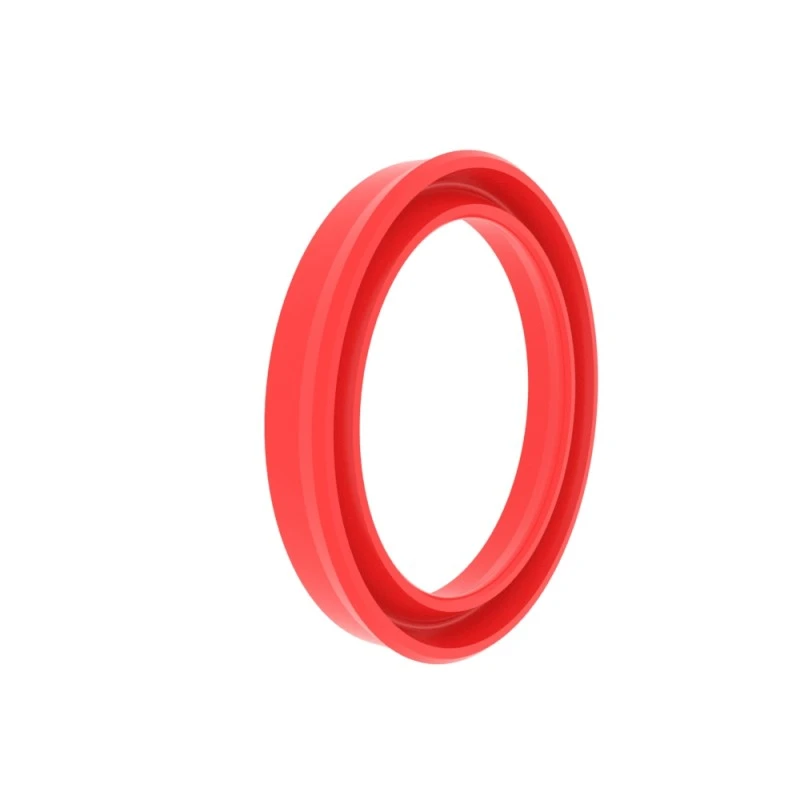

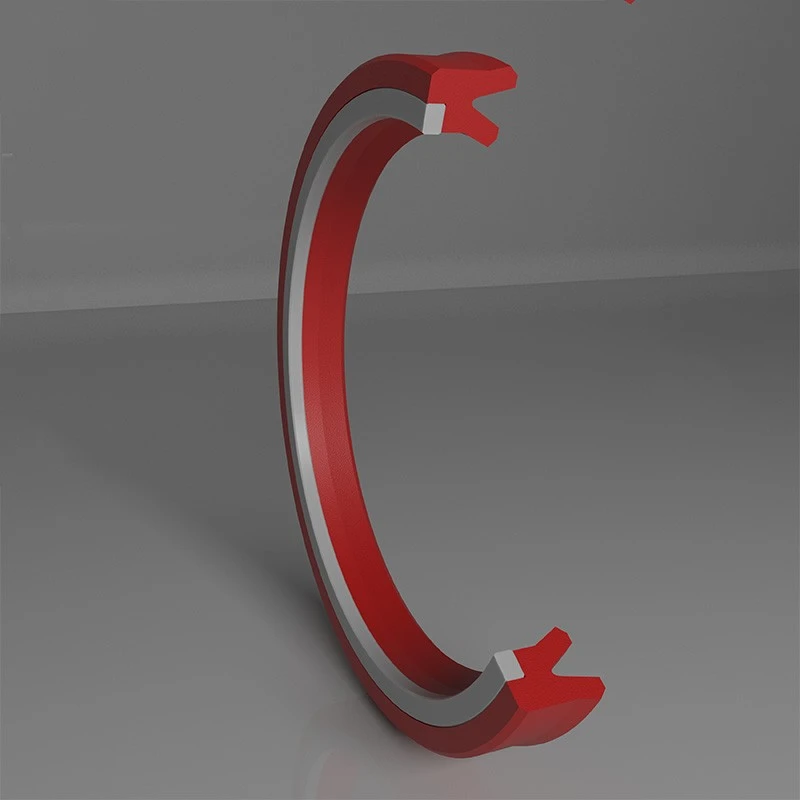

rcs110-112
ຂະຫນາດຄໍາສັ່ງ
φd ... ... ເສັ້ນຜ່າສູນກາງນອກ
φd ... diameter ພາຍໃນ
l ...... groove ຄວາມກວ້າງ
|
ສໍາເລັດຮູບພື້ນຜິວ |
r tmax (μm) |
ra (μm) |
|
ດ້ານເລື່ອນຊັ້ນທີ່ກົງກັບຢາງພາລາ / ປະທັບຕາ polyurethane SLIDE Surface SATCH SETFE ປະທັບຕາ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
groove ລຸ່ມ ຊໍ້ |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ອັດຕາສ່ວນຄວາມຍາວສະຫນັບສະຫນູນ TP |
50% -95% |
|
|
ຄວາມອົດທົນ |
|
|
ງີ້ງໄປ |
f8 |
|
ງີ້ງໄປ |
H10 |
ຕົວຢ່າງ

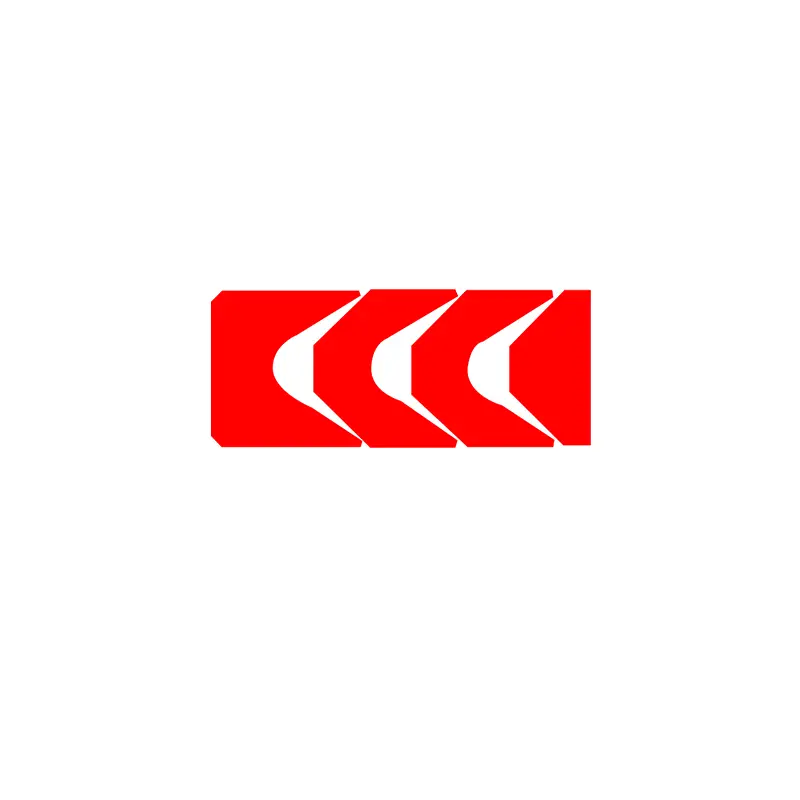

ແບບ: RCS110-112
ຂະຫນາດຮ່ອງ: 100x120x32
ວັດສະດຸ: rc-pu-h + pom
ປະເພດປະເພດ: RCS110-112, RCS126-128
ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ: ສໍາລັບເຄື່ອງຈັກອຸດສາຫະກໍາຫນັກ, ກົດປຸ່ມ
ຂໍ້ດີ: ເຫມາະສໍາລັບ rods piston ເກົ່າ, ເປີດປະເພດງ່າຍໃນການຕິດຕັ້ງ Creeper
ອຸປະກອນການ: polyurethane, polyoxymethylene, nylon
|
ປະທັບຕາຕົວຢ່າງ groove |
ຕໍ່ໄປນີ້ແມ່ນຂະຫນາດ groove ມາດຕະຖານ (ການປະທັບຕາທີ່ຂີ້ຝຸ່ນຂອງຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດຂະຫນາດສາມາດຜະລິດໄດ້) |
|||||
|
|
|
ງີ້ງໄປ |
ງີ້ງໄປ |
L |
c / s |
|
|
10-39.9 |
φD + 10 |
16 |
5 |
|||
|
40-74.9 |
φD + 15 |
25 |
7.5 |
|||
|
75-149.9 |
φD + 20 |
32 |
10 |
|||
|
150-199.9 |
φD + 25 |
40 |
12.5 |
|||
|
200-299.9 |
φD + 30 |
50 |
15 |
|||
|
300-599.9 |
φD + 40 |
63 |
20 |
|||
|
> 600 |
φD + 40 |
80 |
20 |
|||
|
> 1000 |
φD + 50 |
100 |
25 |
|||

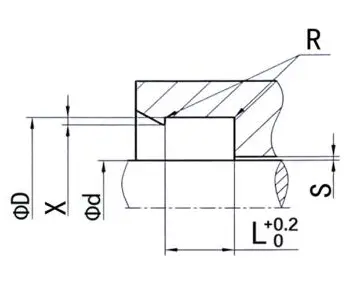

RCS119
ຂະຫນາດຄໍາສັ່ງ
φd ... ... ເສັ້ນຜ່າສູນກາງນອກ
φd ... diameter ພາຍໃນ
l ...... groove ຄວາມກວ້າງ
|
ສໍາເລັດຮູບພື້ນຜິວ |
r tmax (μm) |
ra (μm) |
|
ດ້ານເລື່ອນຊັ້ນທີ່ກົງກັບຢາງພາລາ / ປະທັບຕາ polyurethane SLIDE Surface SATCH SETFE ປະທັບຕາ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
groove ລຸ່ມ ຊໍ້ |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ອັດຕາສ່ວນຄວາມຍາວສະຫນັບສະຫນູນ TP |
50% -95% |
|
|
ຄວາມອົດທົນ |
|
|
ງີ້ງໄປ |
f8 |
|
ງີ້ງໄປ |
H10 |
ຕົວຢ່າງ

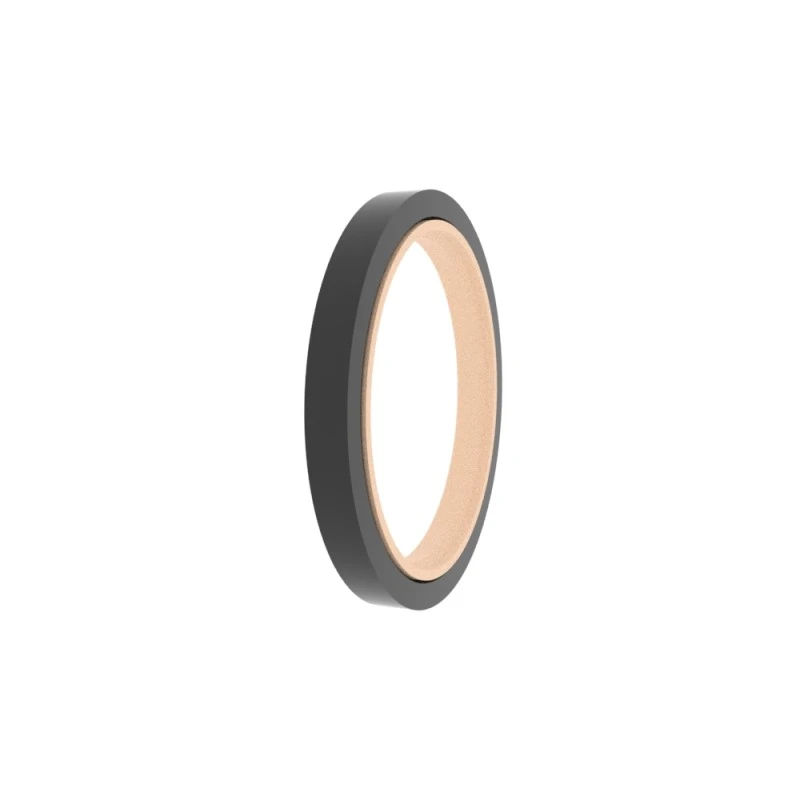

ແບບ: RCS119
ຂະຫນາດຮ່ອງ: 100x109.4x7.1
ອຸປະກອນການ: PTFE2 + NBR
ປະເພດປະເພດ: RCS119
ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ: ອຸດສາຫະກໍາເຄມີ, ກະບອກສູບໄວແລະເຄື່ອງຈັກຈັດຕໍາແຫນ່ງ. ອຸດສາຫະກໍາອາຫານ, ອຸດສາຫະກໍາຢາ.
ຂໍ້ດີ: ທົນທານຕໍ່ກັບອຸນຫະພູມສູງແລະສື່ສານເຄມີຕ່າງໆ, ຕົວຄູນ friction ຕ່ໍາ, ບໍ່ມີ creep, ລັກສະນະການແຕກທີ່ແຫ້ງ, ດີ, ດີລາຄາຖືກແລະຄ່າ friction ຕໍ່າ.
ອຸປະກອນການ: PTFE + ໃບພາກຮຽນ spring
|

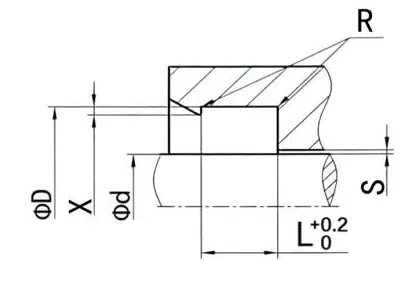

ປະທັບຕາຕົວຢ່າງ groove |
ຕໍ່ໄປນີ້ແມ່ນຂະຫນາດ groove ມາດຕະຖານ (ການປະທັບຕາທີ່ຂີ້ຝຸ່ນຂອງຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດຂະຫນາດສາມາດຜະລິດໄດ້) |
|||||||||
|
|
|
ງີ້ງໄປ |
ງີ້ງໄປ |
L |
R |
X |
ຊ່ອງຫວ່າງ extrusion ສູງສຸດ |
|||
|
ຮ້ອຍ |
200bar |
400bar |
||||||||
|
10-19.9 |
D + 4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D + 6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
d + 9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
d + 12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
> 1000 |
D + 19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
