ໂຄງສ້າງການຕິດຕັ້ງແລະຄວາມຕ້ອງການ
1. ວັດສະດຸ Shaft: ການນໍາໃຊ້ທົ່ວໄປແມ່ນເຫຼັກກາກບອນແລະສະແຕນເລດ. ສໍາລັບຄວາມໄວສູງ, ແຜ່ນ chrome ແມ່ນໃຊ້ກັບຫນ້າດິນ, HRC40-45.
2. ການອອກແບບຂອງ Rotating Shaft ແລະ Grooves: ດ້ານ shaft ຄວນຈະເປັນກ້ຽງແລະບໍ່ມີ burr. ເຄື່ອງຫມາຍເຄື່ອງຈັກກ້ຽວວຽນສາມາດສ້າງຜົນກະທົບຂອງການສູບນ້ໍາ, ນໍາໄປສູ່ການຮົ່ວໄຫຼ. ແນະນຳໃຫ້ພື້ນທີ່ຕິດປະທັບຕານ້ຳມັນເປັນພື້ນກັບຄວາມໜາຂອງພື້ນຜິວ Ra0.1-0.5µm, ກາຍເປັນກ້ຽງກວ່າດ້ວຍຄວາມໄວທີ່ເພີ່ມຂຶ້ນ. ເພື່ອຄວາມສະດວກໃນການຕິດຕັ້ງແລະການຖອດປະກອບ, shaft ແລະ grooves ຕ້ອງໄດ້ຮັບການອອກແບບດ້ວຍ chamfers ຫຼືຂອບມົນເບິ່ງຮູບ 1 ແລະ 2.
|
ຄວາມສູງຂອງການຜະນຶກ b |
b1(0.85xb) ມມ |
b2(b+0.3) ມມ |
r ສູງສຸດ |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |

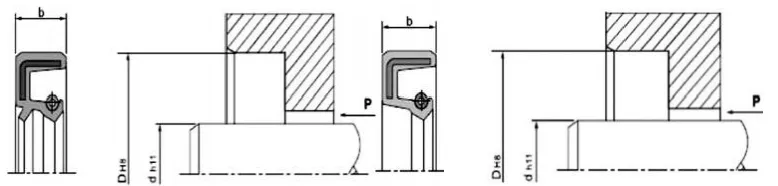

ຮູບທີ 1. ການອອກແບບ groove chamfer
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95–130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240-500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

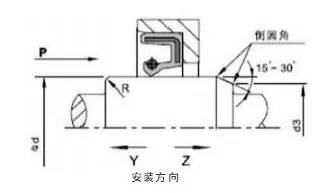

ຮູບທີ 2 ການອອກແບບ Chamfer ຂອງ shaft rotating

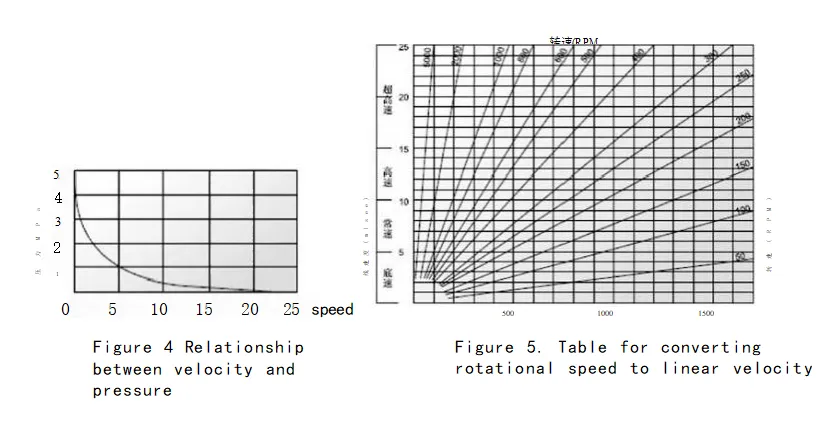

ປັດໃຈທີ່ມີຜົນກະທົບຕໍ່ການປະຕິບັດຂອງປະທັບຕາປາກ shaft rotary
ມີຫລາຍສິບປັດໃຈທີ່ມີຜົນກະທົບຕໍ່ການຜະນຶກ. ນອກຈາກປະທັບຕານ້ໍາມັນເອງ, ເຊັ່ນວັດສະດຸແລະໂຄງສ້າງຂອງມັນ, ປັດໃຈອື່ນໆເຊັ່ນ: ຂະຫນາດກາງ, ອຸນຫະພູມ, ຄວາມກົດດັນ, ການຫລໍ່ລື່ນ, ຄວາມໄວ, ແລະຄວາມຫຍາບຂອງຫນ້າດິນຍັງມີຜົນກະທົບໂດຍກົງຕໍ່ການຜະນຶກ, ແລະປັດໃຈເຫຼົ່ານີ້ມັກຈະພົວພັນກັບກັນແລະກັນ. ຕາຕະລາງຕໍ່ໄປນີ້ແມ່ນສໍາລັບການອ້າງອີງຜູ້ໃຊ້ເທົ່ານັ້ນ.

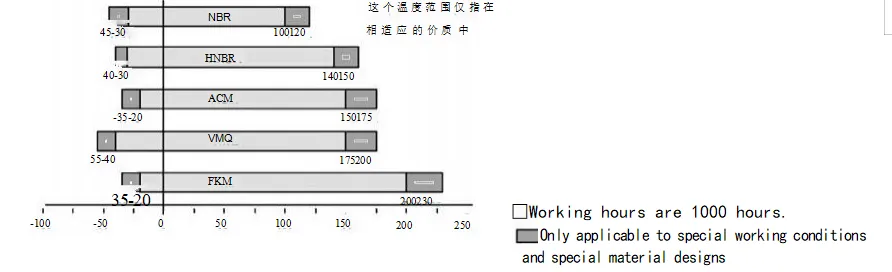

ຮູບ 3. ຜົນກະທົບຂອງອຸນຫະພູມກ່ຽວກັບປະທັບຕານ້ໍາມັນ
ການຕິດຕັ້ງ: ການຕິດຕັ້ງຢ່າງລະມັດລະວັງແມ່ນເງື່ອນໄຂເບື້ອງຕົ້ນສໍາລັບການເຮັດວຽກທີ່ເຫມາະສົມຂອງປະທັບຕານ້ໍາມັນ.
|
ແຜນວາດການຕິດຕັ້ງ (ການຕິດຕັ້ງຕາມໂກນ) |
||
|
ວິທີການຕິດຕັ້ງທີ່ຖືກຕ້ອງ |
ເງື່ອນໄຂການເຮັດວຽກທີ່ໃຊ້ໄດ້ |
ວິທີການຕິດຕັ້ງບໍ່ຖືກຕ້ອງ |
|
|
ວິທີນີ້ແມ່ນໃຊ້ໄດ້ພຽງແຕ່ເມື່ອໃບໜ້າປະທັບຕານ້ຳມັນ ແລະໃບໜ້າປາຍປາກເປື່ອຍ. ໃນເວລາທີ່ອຸປະກອນການກົດດັນເຮັດວຽກຢ່າງໄວວາ, ປະທັບຕານ້ໍາມັນຕ້ອງຖືກຈັດໃສ່ຢ່າງຖືກຕ້ອງ; ຖ້າບໍ່ດັ່ງນັ້ນ, misalignment ອາດຈະເກີດຂຶ້ນ. |
|
|
|
ການອອກແບບນີ້ແມ່ນເຫມາະສົມສໍາລັບສະຖານະການທີ່ໃບຫນ້າປະທັບຕານ້ໍາມັນຕ່ໍາກວ່າໃບຫນ້າປາຍຢູ່ຕາມໂກນ. ເຖິງແມ່ນວ່າມີການກົດດັນຢ່າງໄວວາ, ປະທັບຕານ້ໍາມັນຍັງສາມາດຢູ່ໃນຕໍາແຫນ່ງໄດ້ດີ. ຢ່າງໃດກໍຕາມ, ປະເພດຂອງ fixture ນີ້ຂາດຕໍາແຫນ່ງ radial, ສະນັ້ນ perpendicularity axial ຂອງແຜ່ນແປແລະ shaft ຄວາມກົດດັນຂອງອຸປະກອນການກົດຕ້ອງບັນລຸຄວາມແມ່ນຍໍາທີ່ແນ່ນອນ. |
|
|
|
ວິທີການນີ້ແມ່ນເຫມາະສົມສໍາລັບສະຖານະການທີ່ໃບຫນ້າປະທັບຕານ້ໍາມັນຕ່ໍາກວ່າໃບຫນ້າປາຍຢູ່ຕາມໂກນ. ເມື່ອກົດໃສ່ອຸປະກອນຢ່າງໄວວາ, ມັນເປັນສິ່ງສໍາຄັນເພື່ອຮັບປະກັນການປະທັບຕານ້ໍາມັນຢ່າງຖືກຕ້ອງ; ຖ້າບໍ່ດັ່ງນັ້ນ, misalignment ອາດຈະເກີດຂຶ້ນ. |
 |
|
|
ວິທີການນີ້ແມ່ນເຫມາະສົມສໍາລັບການບໍາລຸງຮັກສາຫຼືເງື່ອນໄຂການຕິດຕັ້ງງ່າຍດາຍທີ່ອຸປະກອນຄວາມກົດດັນບໍ່ສາມາດໃຊ້ໄດ້. ເນື່ອງຈາກວ່າການກົດທີ່ເປັນເອກະພາບຢ່າງແທ້ຈິງບໍ່ສາມາດເຮັດໄດ້ໃນລະຫວ່າງການຕິດຕັ້ງ, ບັນຫາການຕິດຕັ້ງຕ່າງໆແມ່ນຫຼີກລ່ຽງບໍ່ໄດ້. ມັນໄດ້ຖືກອອກແບບຕົ້ນຕໍເພື່ອປ້ອງກັນຄວາມບໍ່ສອດຄ່ອງຂອງ radial ໃນລະຫວ່າງການຕິດຕັ້ງ, ເຊິ່ງສາມາດເຮັດໃຫ້ປະທັບຕານ້ໍາມັນຜິດປົກກະຕິ, ຫຼືເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຂອງຢາງຂອງສ່ວນຜະສົມຜະຫນັງປະທັບຕານ້ໍາມັນ (ວົງນອກ) ເນື່ອງຈາກການຢຸດຊົ່ວຄາວໃນລະຫວ່າງການຕິດຕັ້ງ. ດັ່ງນັ້ນ, ວິທີການຕິດຕັ້ງນີ້ໂດຍທົ່ວໄປແມ່ນບໍ່ແນະນໍາ. |
|

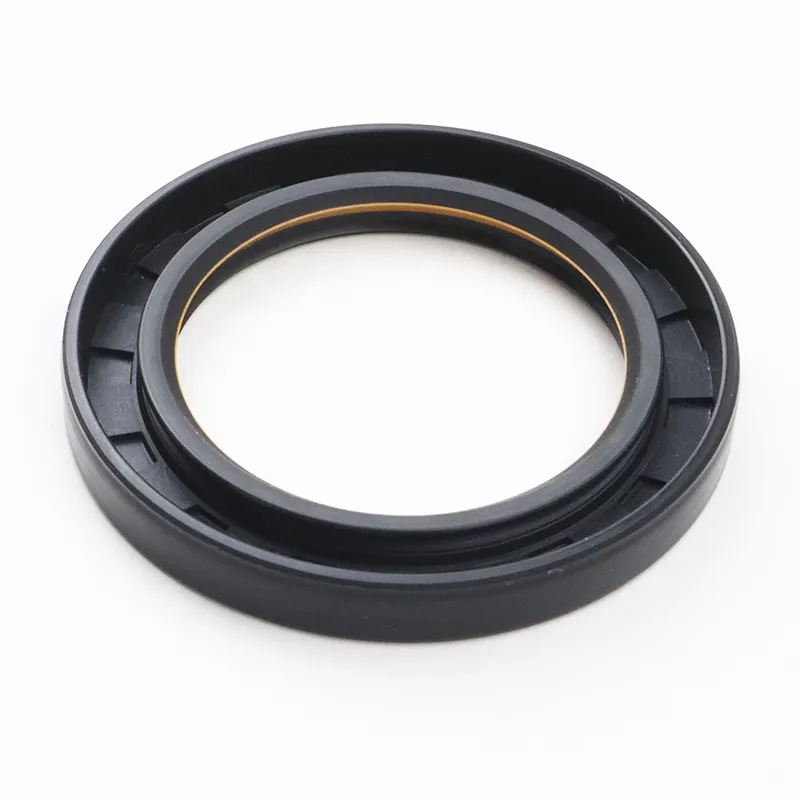

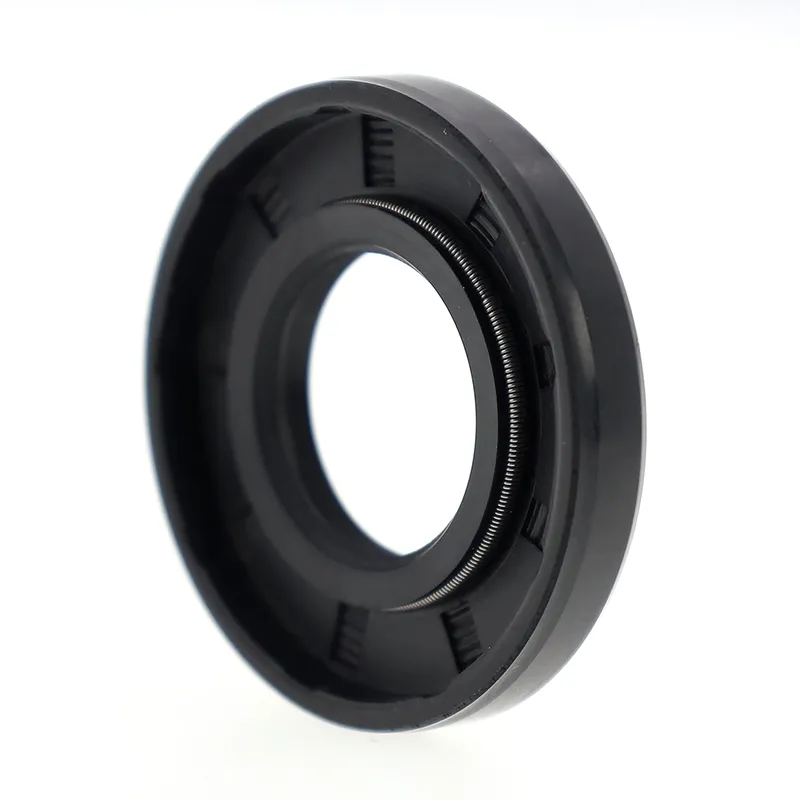

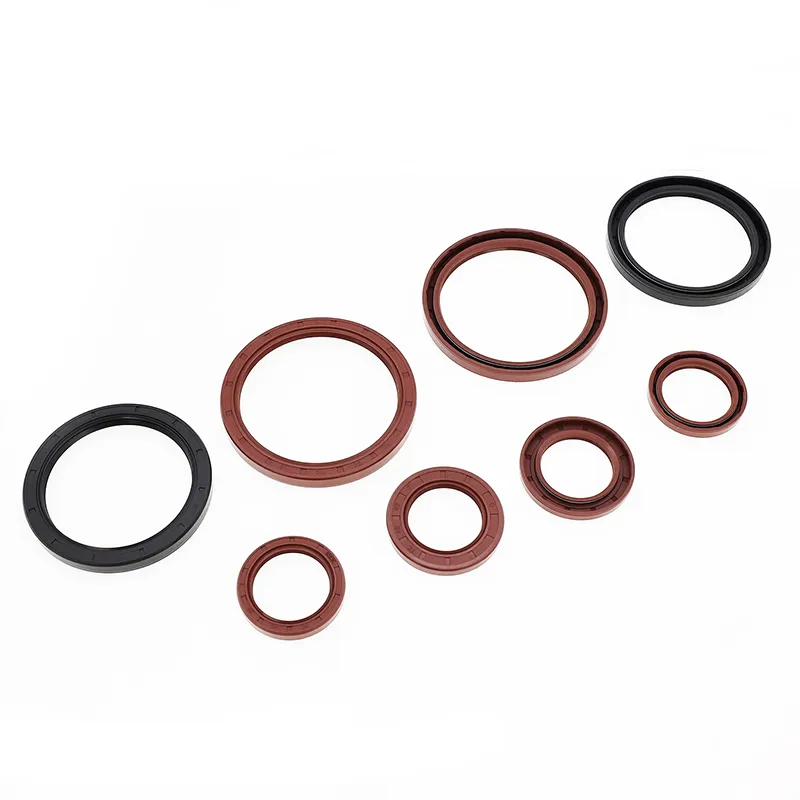

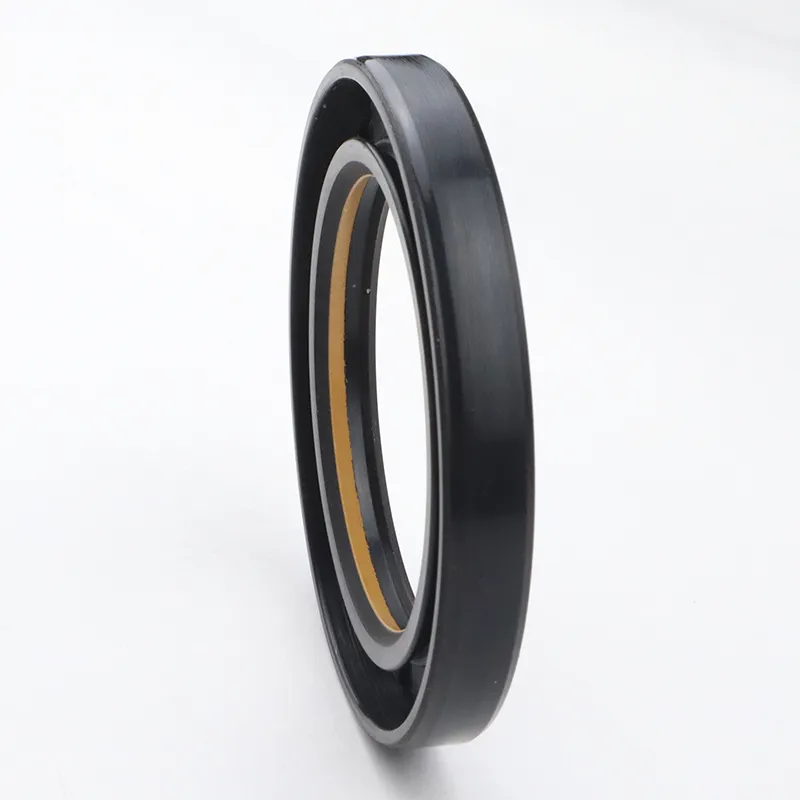

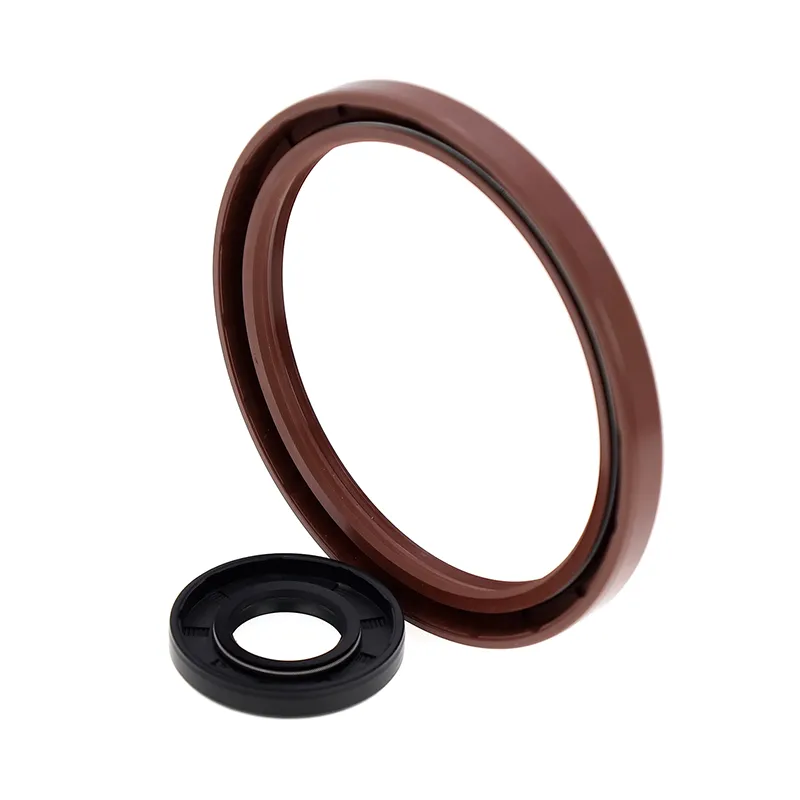

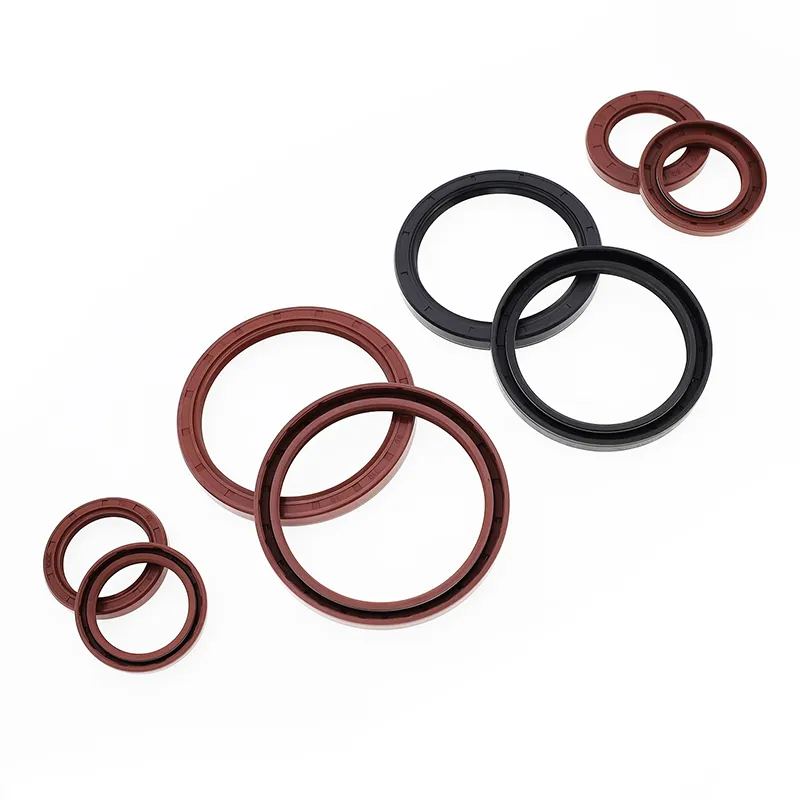

ປະທັບຕານ້ຳມັນ TC/SC/TB/SB

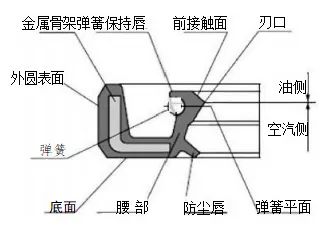

ທັງສອງປະກອບດ້ວຍກອບໂລຫະ, ພາກຮຽນ spring, ແລະຮ່າງກາຍຢາງ. ກອບໂລຫະສະຫນອງການສະຫນັບສະຫນູນ, ແລະພາກຮຽນ spring ນໍາໃຊ້ຜົນບັງຄັບໃຊ້ radial ກັບປາກປະທັບຕາ. ທັງສອງແບບ TC ແລະ TB ມີປາກຊ່ວຍກັນຂີ້ຝຸ່ນ, ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ດ້ານຫນຶ່ງມີອຸປະກອນການຜະນຶກແລະອີກດ້ານຫນຶ່ງມີຂີ້ຝຸ່ນ. ແບບຈໍາລອງ TB/SB ມີວົງນອກໂລຫະ, ເຮັດໃຫ້ປະທັບຕານ້ໍາມັນມີຄວາມຫມັ້ນຄົງແລະຊັດເຈນພາຍໃນຊ່ອງຄອດ. ຢ່າງໃດກໍ່ຕາມ, ຄວາມສາມາດໃນການຜະນຶກຂອງວົງນອກແມ່ນຈໍາກັດສໍາລັບສື່ທີ່ມີຄວາມຫນືດຕ່ໍາແລະທາດອາຍແກັສ; ດັ່ງນັ້ນ, ແນະນໍາໃຫ້ໃຊ້ sealant ກັບວົງນອກໃນລະຫວ່າງການຕິດຕັ້ງແລະການນໍາໃຊ້.
|
ຮູບຮ່າງຂອງພາກສ່ວນ |
ຕົວແບບ |
ຄໍາຮ້ອງສະຫມັກ |
ຄວາມກົດດັນ |
ອຸນຫະພູມ |
ຄວາມໄວ |
ຂະຫນາດກາງ |
ວັດສະດຸ |
|
|
TC |
ການຜະນຶກ, ກັນຝຸ່ນ |
0.03MPa |
-30~+160 |
20 ແມັດ/ວິນາທີ |
ນ້ ຳ ມັນແລະນ້ ຳ ຕານ |
NBR/FKM + ເຫຼັກກາກບອນ |
|
|
SC |
ການຜະນຶກ |
|||||
|
|
TB |
ການຜະນຶກ, ກັນຝຸ່ນ |
-30~+100 |
25m/s |
ນ້ໍາ, ນ້ໍາມັນ lubricating, grease |
NBR + ເຫຼັກກາກບອນ |
|
|
|
SB |
ການຜະນຶກ |
ຮູບແບບການສັ່ງຊື້ TC-d*D*b
|
ຂໍ້ມູນຈໍາເພາະ |
ຂໍ້ມູນຈໍາເພາະ |
ຂໍ້ມູນຈໍາເພາະ |
ຂໍ້ມູນຈໍາເພາະ |
ຂໍ້ມູນຈໍາເພາະ |
ຂໍ້ມູນຈໍາເພາະ |
ຂໍ້ມູນຈໍາເພາະ |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
