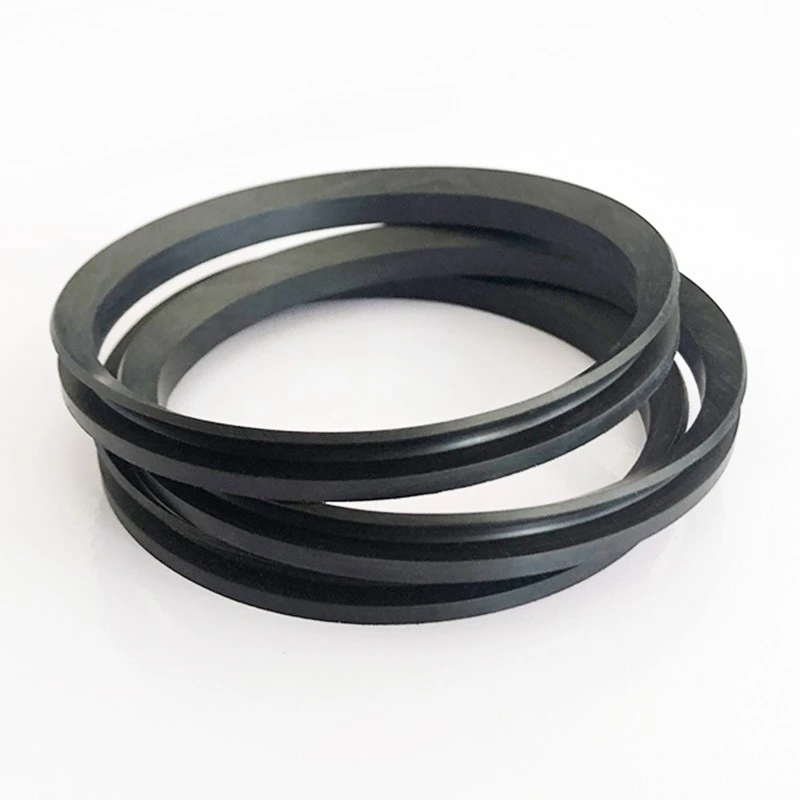

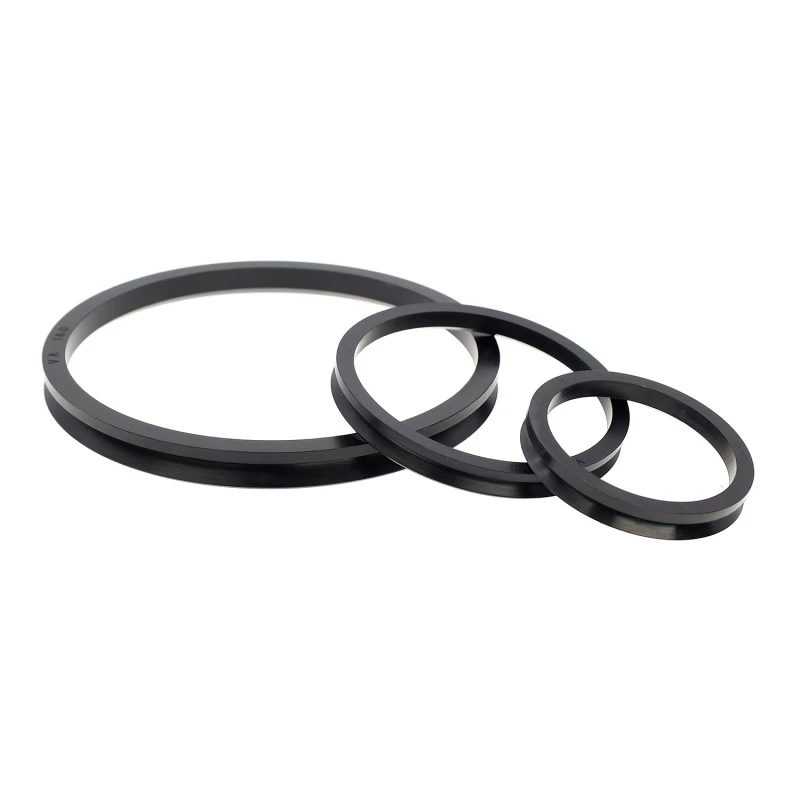

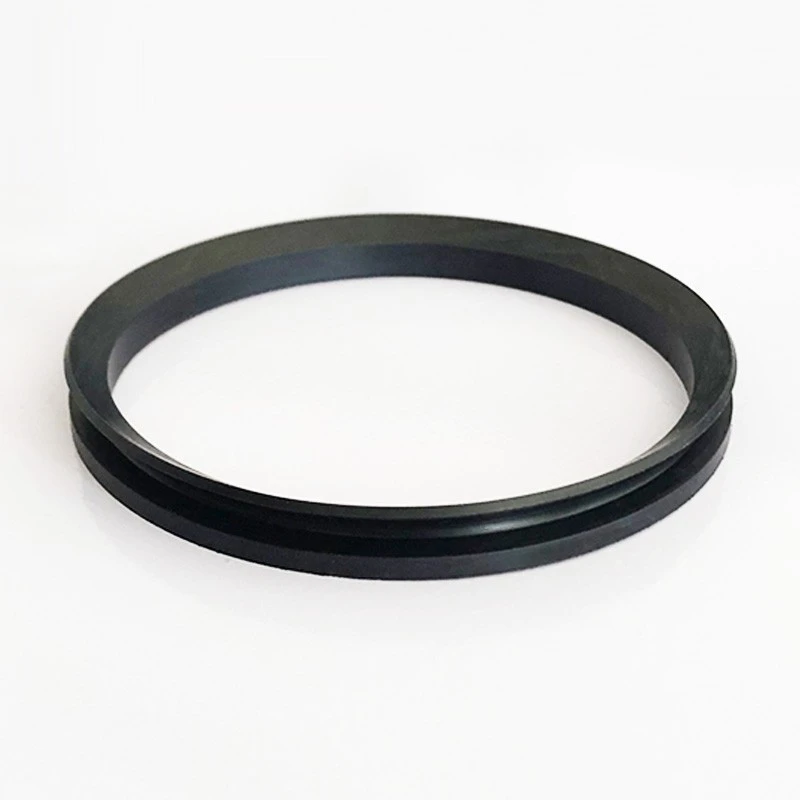

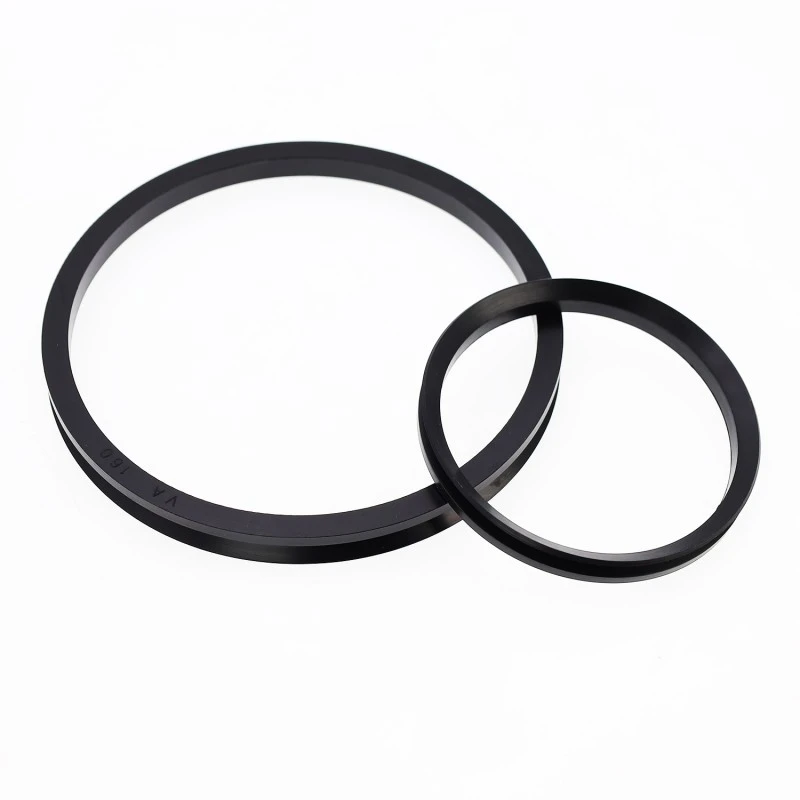

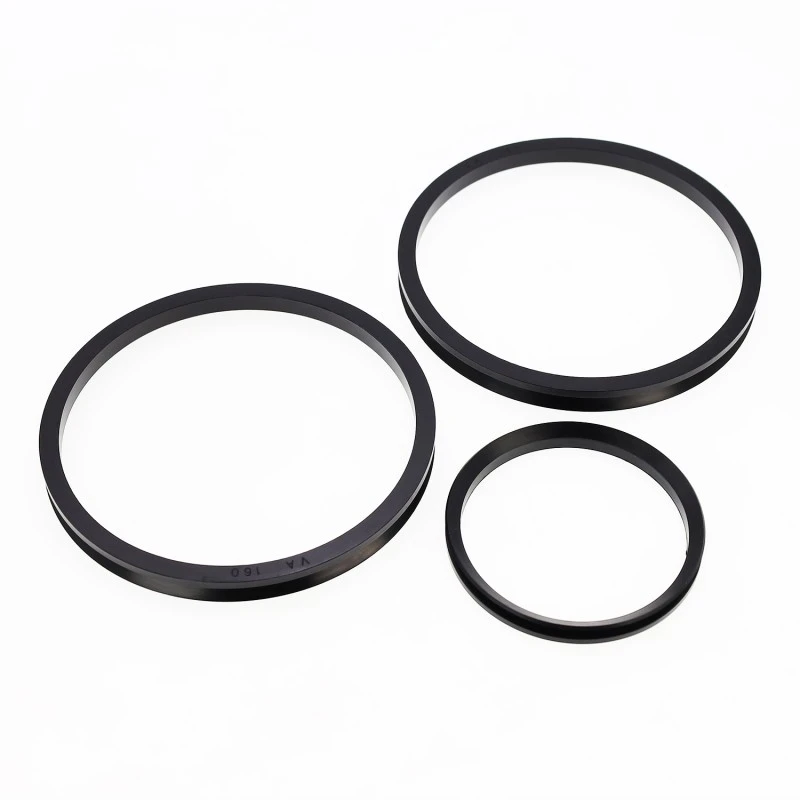

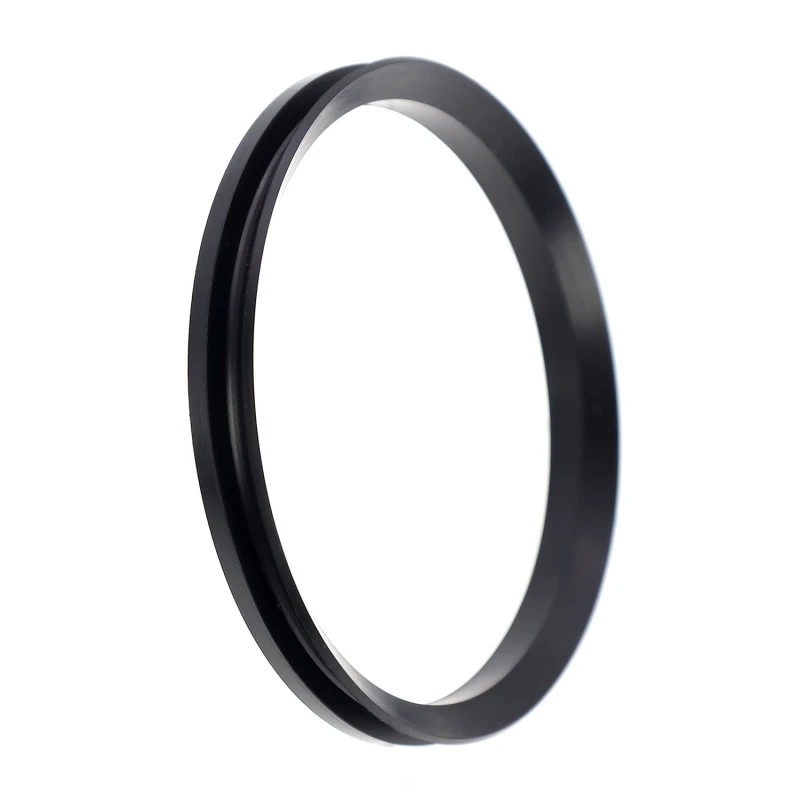

1. ງ່າຍຕໍ່ການຕິດຕັ້ງ, ມັນສາມາດຍືດໄດ້ຕາມປົກກະຕິແລະຖືແຫນ້ນໃສ່ shaft ໂດຍ elasticity ຂອງຢາງ.
2. ຄວາມກົດດັນການຕິດຕໍ່ຕ່ໍາຢູ່ທີ່ປາກແລະການຕໍ່ຕ້ານພັຍທີ່ດີ.
3. ອະນຸຍາດໃຫ້ສໍາລັບລະດັບທີ່ແນ່ນອນຂອງ eccentricity shaft.
4. ປ້ອງກັນການເຂົ້າຂອງຂີ້ຝຸ່ນ, ຝຸ່ນ, ນໍ້າ, ແລະສ່ວນປະສົມຂອງພວກມັນຢ່າງມີປະສິດທິພາບ.
a-substrate b-sealing lip C-waist
|
ພາກ |
ຊື່ |
ຄວາມໄວ |
ອຸນຫະພູມ |
ຄວາມກົດດັນ |
ຂະຫນາດກາງ |
ຊ່ວງທີ່ມີໃຫ້ |
|
|
VA |
15m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, grease, ແລະອື່ນໆ. |
3 ~ 6000 ມມ |
|
|
VS |
12-200 ມມ |

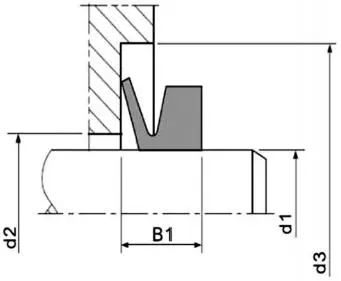

ແຜນວາດແຜນວາດຂອງປະທັບຕານ້ໍາຮູບ V
ຄວາມຫຍາບຂອງພື້ນຜິວທີ່ແນະນໍາສໍາລັບພື້ນຜິວ friction
|
Ra(μm) |
ຄວາມໄວເສັ້ນ (m/s) |
ຂະຫນາດກາງ |
|
0.4-0.8 |
>10 |
ນ້ ຳ ມັນ, ນ້ ຳ |
|
0.8-1.6 |
5-10 |
ນ້ ຳ ມັນທີ່ປົນເປື້ອນ, ນ້ ຳ ມັນ, ນ້ ຳ ມັນ |
|
1.6-2.0 |
1-5 |
Grease, ຂີ້ຝຸ່ນ, ນ້ໍາ splashed |
|
2.0-2.5 |
<1 |
ນໍ້າມັນ, ຂີ້ຝຸ່ນ |
ຫມາຍເຫດ: ຄຸນະພາບຫນ້າດິນຕ້ອງບໍ່ເກີນ Ra 0.05 μm.
ຂໍ້ມູນຈໍາເພາະຂອງ VA ແລະຕາຕະລາງຂະຫນາດ Groove
|
ໝາຍເລກຜະລິດຕະພັນ |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2.7~3.5 |
d1+1 |
d1+4 |
2.5±0.3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3.5~4.5 |
d1+6 |
3±0.4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4.5~5.5 |
4 |
||||||
|
ວາ6 |
5.5~6.5 |
5 |
||||||
|
Va7 |
6.5~8 |
6 |
||||||
|
Va8 |
8~9.5 |
7 |
||||||
|
Va10 |
9.5~11.5 |
d1+9 |
4.5±0.6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11.5~12.5 |
10.5 |
||||||
|
Va14 |
13.5~15.5 |
12.5 |
||||||
|
Va16 |
15.5–17 |
14 |
||||||
|
Va18 |
17.5–19 |
16 |
||||||
|
Va20 |
19–21 |
d1+2 |
d1+12 |
6±0.8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21–24 |
20 |
||||||
|
Va25 |
24–27 |
22 |
||||||
|
Va28 |
27–29 |
25 |
||||||
|
Va30 |
29–31 |
27 |
||||||
|
Va32 |
31–33 |
29 |
||||||
|
Va35 |
33–36 |
31 |
||||||
|
Va38 |
36–38 |
34 |
||||||
|
Va40 |
38–43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43–48 |
40 |
||||||
|
Va50 |
48–53 |
45 |
||||||
|
Va55 |
53–58 |
49 |
||||||
|
Va60 |
58–63 |
54 |
||||||
|
Va65 |
63–68 |
58 |
||||||
|
Va70 |
68–73 |
d1+3 |
dl+18 |
9±1.2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73–78 |
67 |
||||||
|
Va80 |
78–83 |
72 |
||||||
|
Va85 |
83–88 |
76 |
||||||
|
Va90 |
88–93 |
81 |
||||||
|
Va95 |
93–98 |
85 |
||||||
|
Va100 |
98–105 |
90 |
|
ໝາຍເລກຜະລິດຕະພັນ |
dl |
d2 |
d3 |
ບີ |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10.5±1.5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125–135 |
117 |
||||||
|
Va140 |
135–145 |
126 |
||||||
|
Va150 |
145–155 |
135 |
||||||
|
Va160 |
155–165 |
d1+24 |
12±1.8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165–175 |
153 |
||||||
|
Va180 |
175–185 |
162 |
||||||
|
Va190 |
185–195 |
171 |
||||||
|
Va200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210–235 |
198 |
||||||
|
Va250 |
235–265 |
225 |
||||||
|
Va275 |
265–290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310–335 |
292 |
||||||
|
Va350 |
335–365 |
315 |
||||||
|
Va375 |
365–390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480~530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580~630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665–705 |
630 |
||||||
|
Va725 |
705–745 |
670 |
||||||
|
Va750 |
745–785 |
705 |
||||||
|
Va800 |
785–830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875–920 |
825 |
||||||
|
Va950 |
920–965 |
865 |
||||||
|
Va1000 |
965–1015 |
910 |
ໝາຍເຫດ: ສິນຄ້າມີຄວາມຍາວເຖິງ 6000mm.
VS Specifications ແລະ Groove Dimensions Table
|
ໝາຍເລກຜະລິດຕະພັນ |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11.5~13.5 |
dl+1 |
dl+9 |
6.7±0.6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13.5~15.5 |
12.5 |
||||||
|
Vs16 |
15.5~17.5 |
14 |
||||||
|
Vs18 |
17.5–19 |
16 |
||||||
|
Vs20 |
19–21 |
dl+2 |
dl+12 |
9±0.8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21–24 |
20 |
||||||
|
Vs25 |
24–27 |
22 |
||||||
|
Vs28 |
27–29 |
25 |
||||||
|
Vs30 |
29–31 |
27 |
||||||
|
Vs32 |
31–33 |
29 |
||||||
|
Vs35 |
33–36 |
31 |
||||||
|
Vs38 |
36–38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43–48 |
40 |
||||||
|
Vs50 |
48–53 |
45 |
||||||
|
Vs55 |
53–58 |
49 |
||||||
|
Vs60 |
58–63 |
54 |
||||||
|
Vs65 |
63–68 |
58 |
||||||
|
Vs70 |
68–73 |
dl+3 |
dl+18 |
13.5±1.2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73–78 |
67 |
||||||
|
Vs80 |
78–83 |
72 |
||||||
|
Vs85 |
83–88 |
76 |
||||||
|
Vs90 |
88–93 |
81 |
||||||
|
ທຽບກັບ 95 |
93–98 |
85 |
||||||
|
Vs100 |
98–105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15.5±1.5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125–135 |
117 |
||||||
|
Vs140 |
135–145 |
126 |
||||||
|
Vs150 |
145–155 |
135 |
||||||
|
Vs160 |
155–165 |
d1+24 |
18±1.8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165–175 |
153 |
||||||
|
Vs180 |
175–185 |
162 |
||||||
|
Vs190 |
185–195 |
171 |
||||||
|
ທຽບກັບ 199 |
195–210 |
180 |
ຫມາຍເຫດ: ຖ້າຫາກວ່າສະເພາະທີ່ຕ້ອງການບໍ່ໄດ້ລະບຸໄວ້ໃນຕາຕະລາງນີ້, ກະລຸນາຕິດຕໍ່ຫາບໍລິສັດຂອງພວກເຮົາ.
