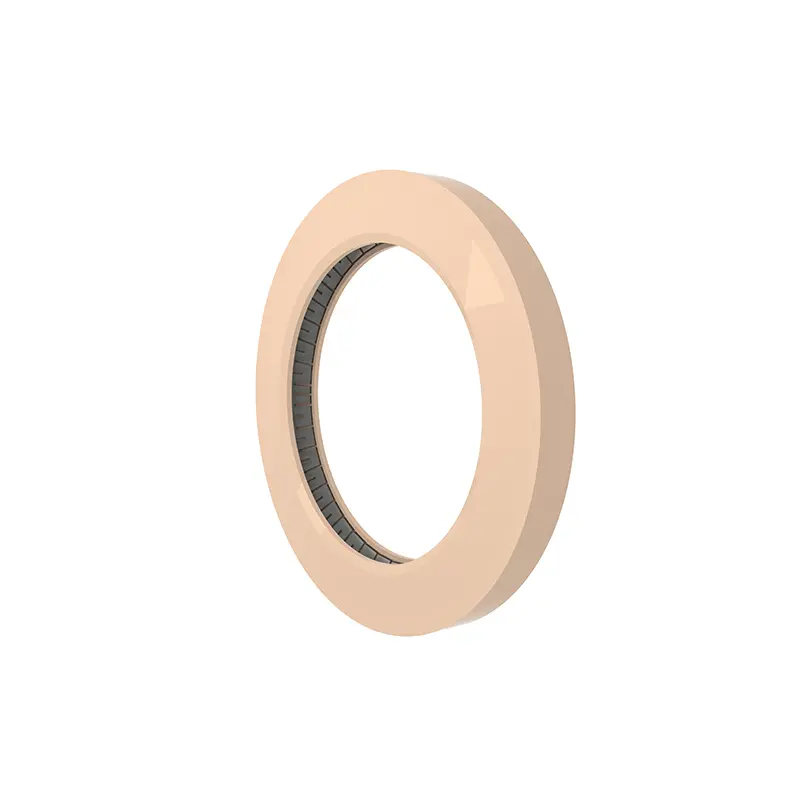

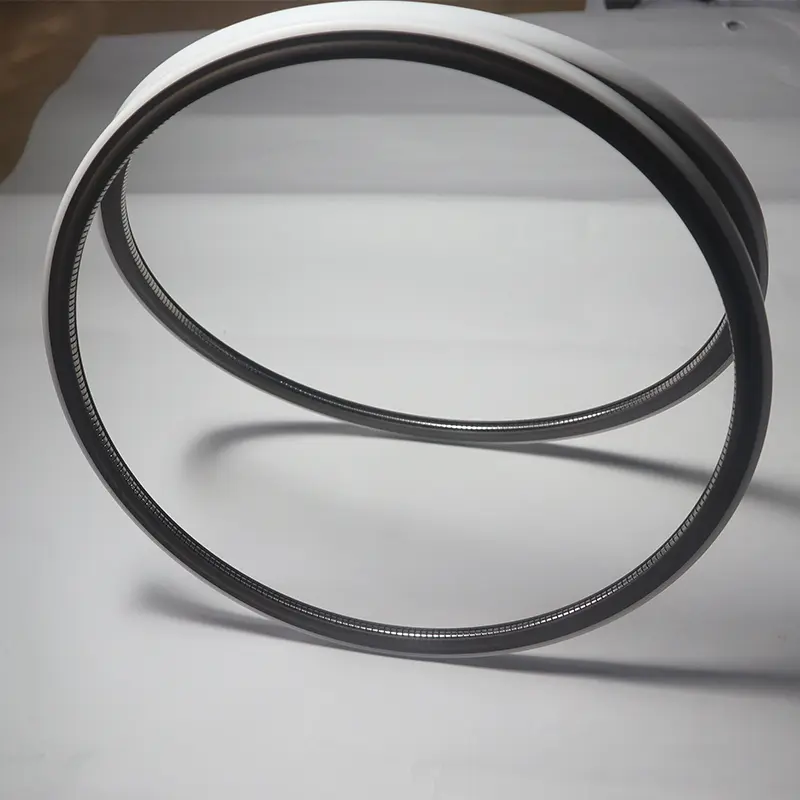

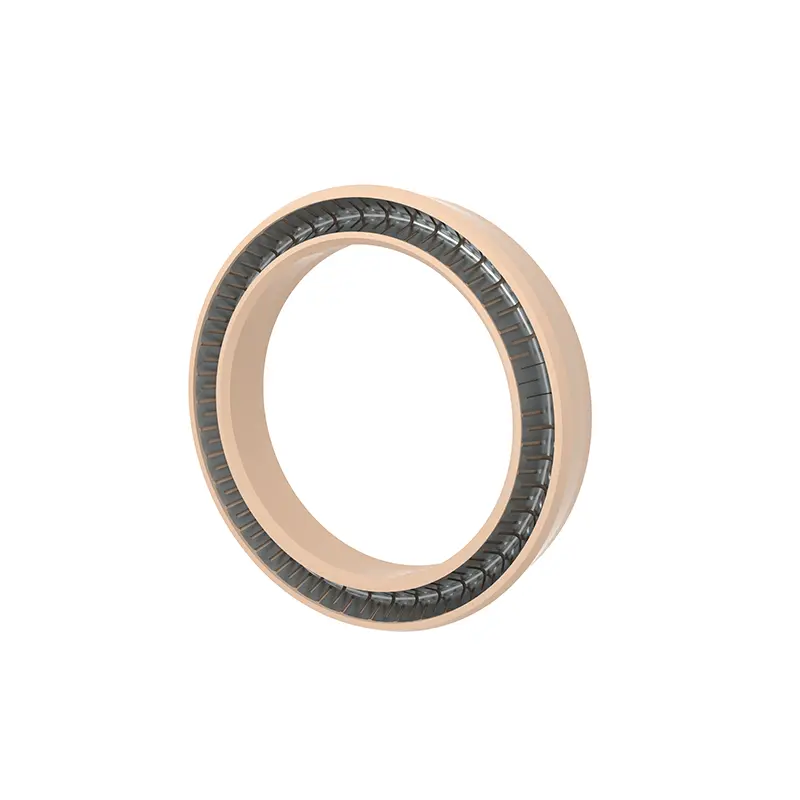

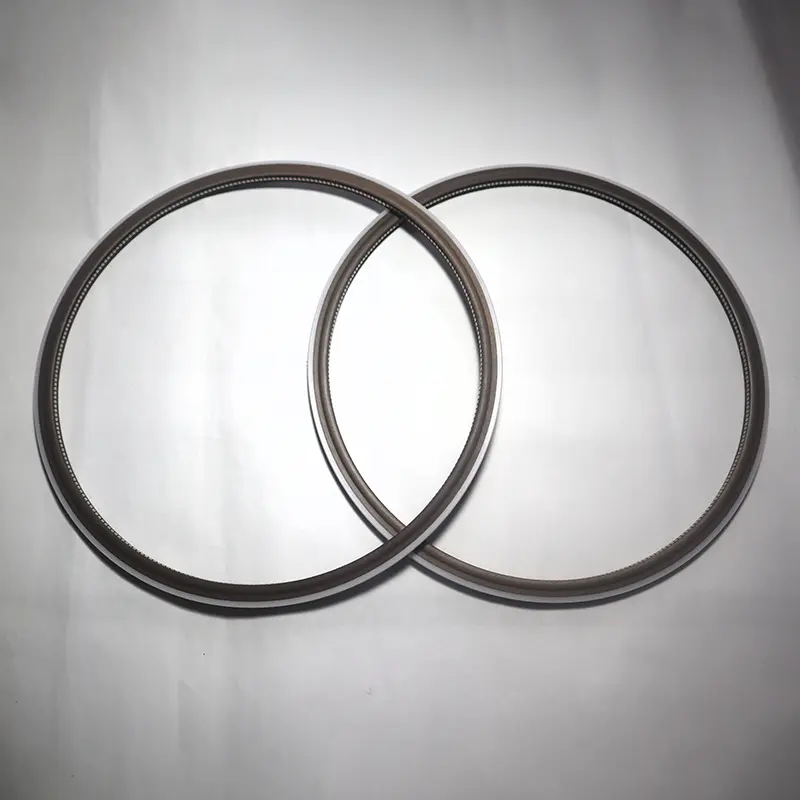

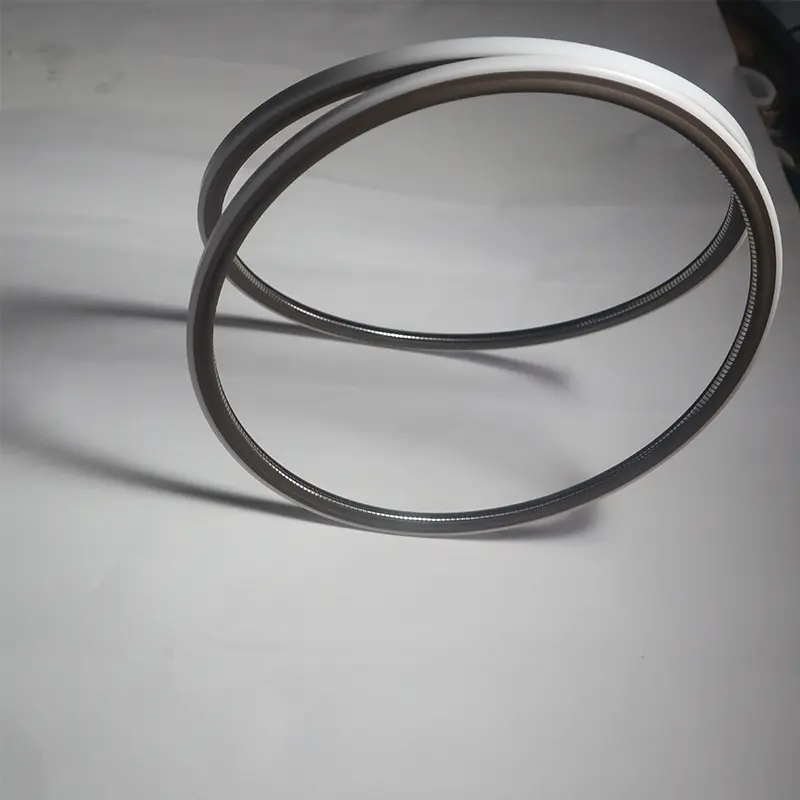

ຈຸດຈົບຂອງ Flenge ໃນພາກຮຽນ spring ປະທັບຕາທີ່ມີຄວາມແຂງແຮງທີ່ພວກເຮົາໄດ້ເປີດຕົວປະກອບມີແບບທີ່ແຕກຕ່າງກັນ, ແຕ່ລະຕົວມີສ່ວນຍ່ອຍຂອງມັນເອງ. ພວກເຂົາທັງຫມົດພັດທະນາຢ່າງເຂັ້ມງວດ, ຜະລິດ, ແລະທົດສອບ.

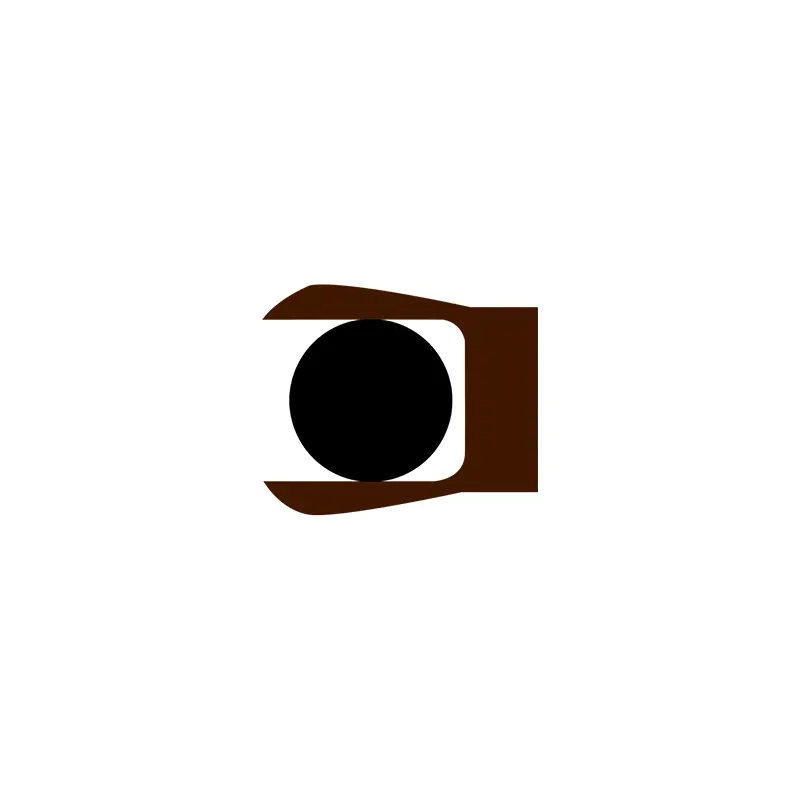

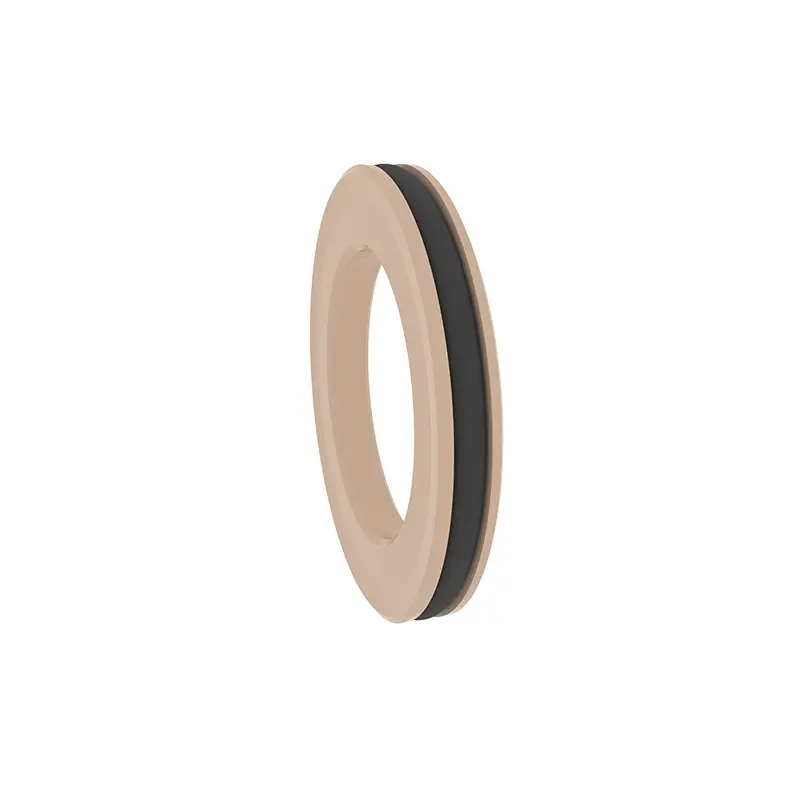

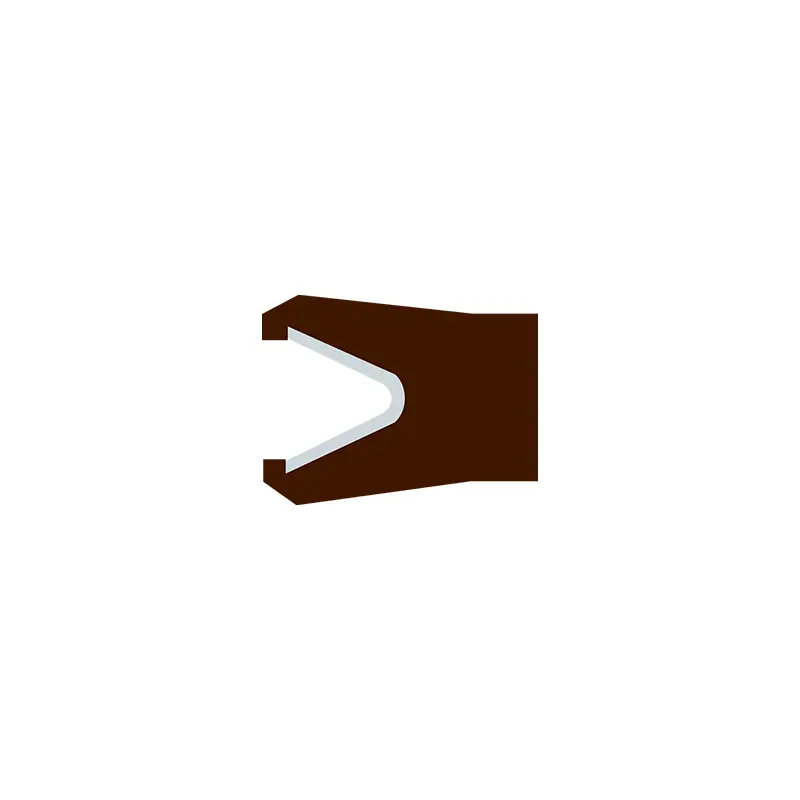

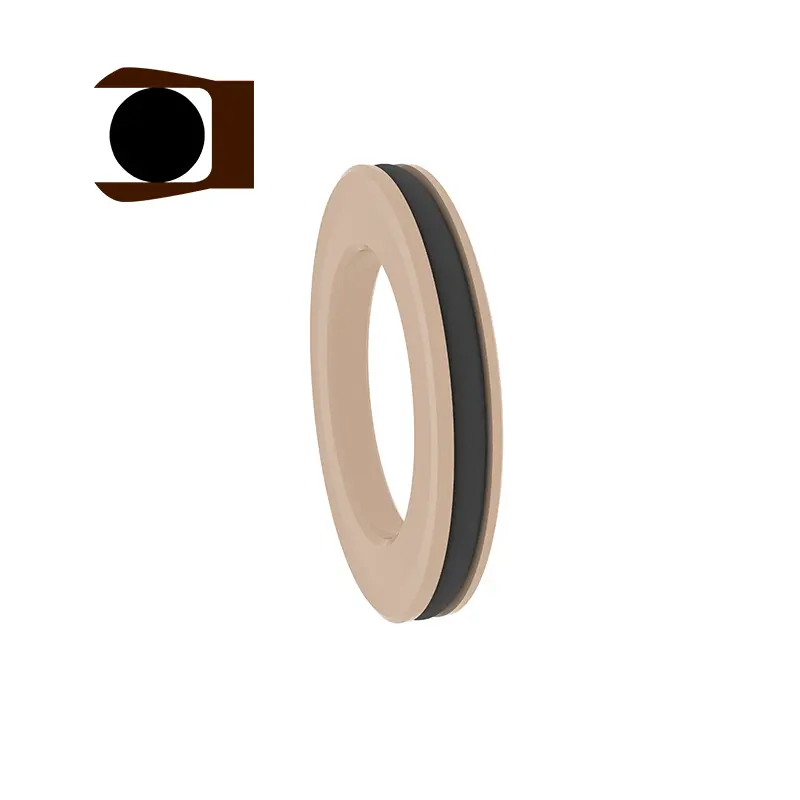

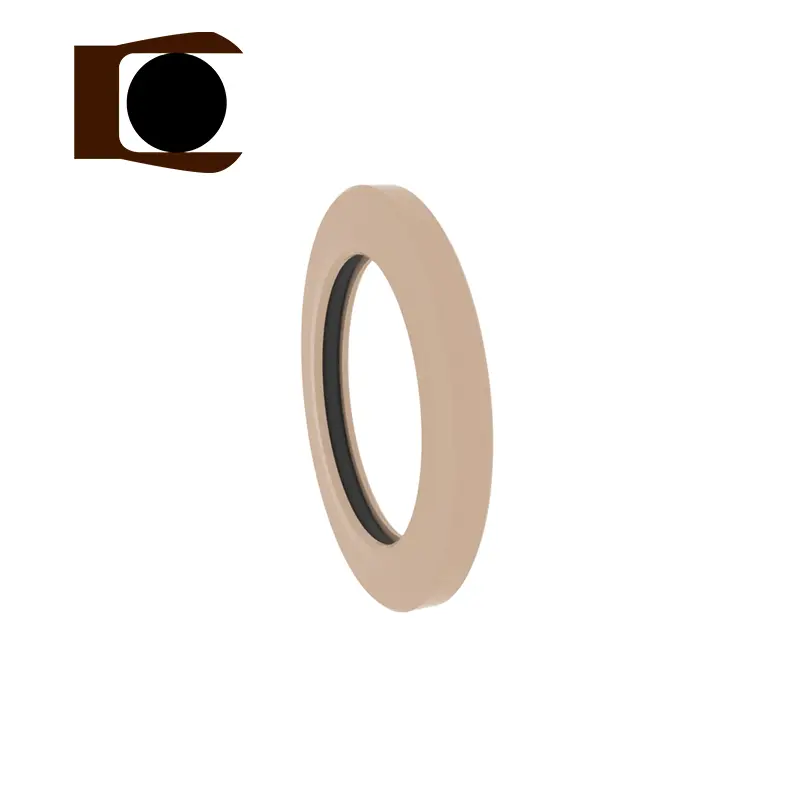

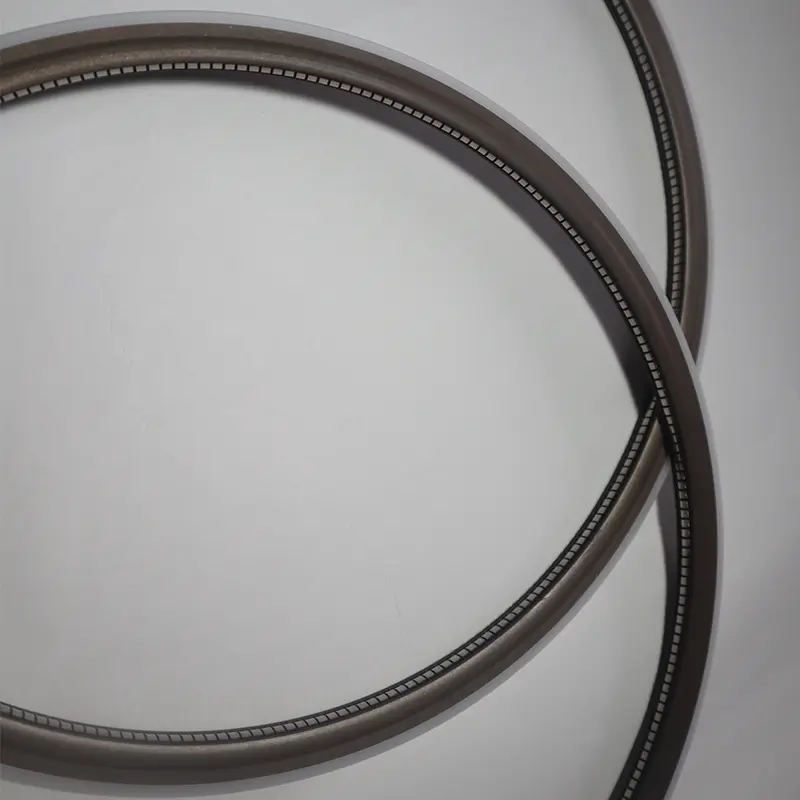

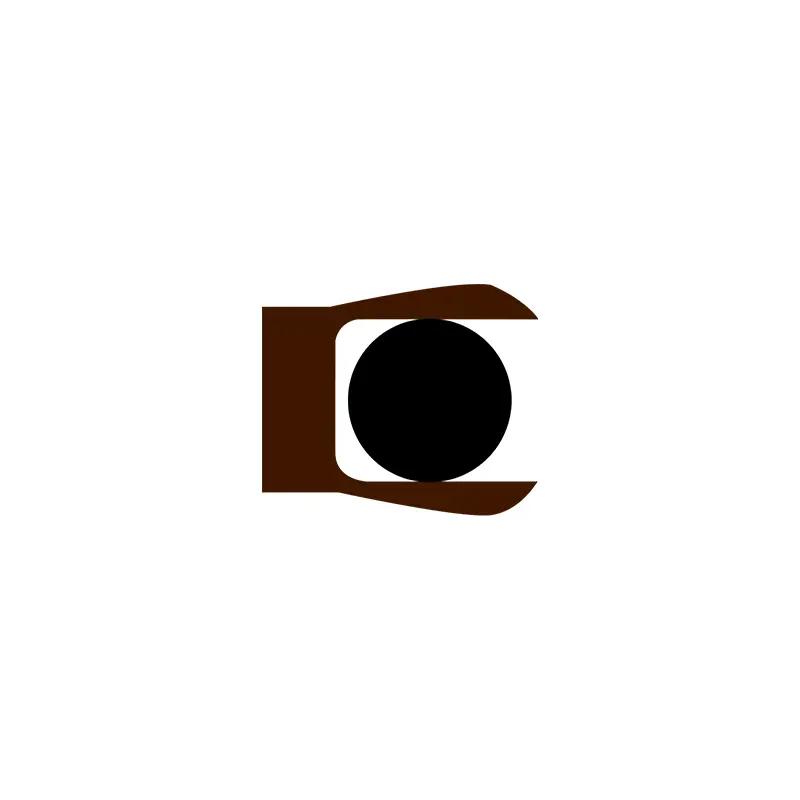

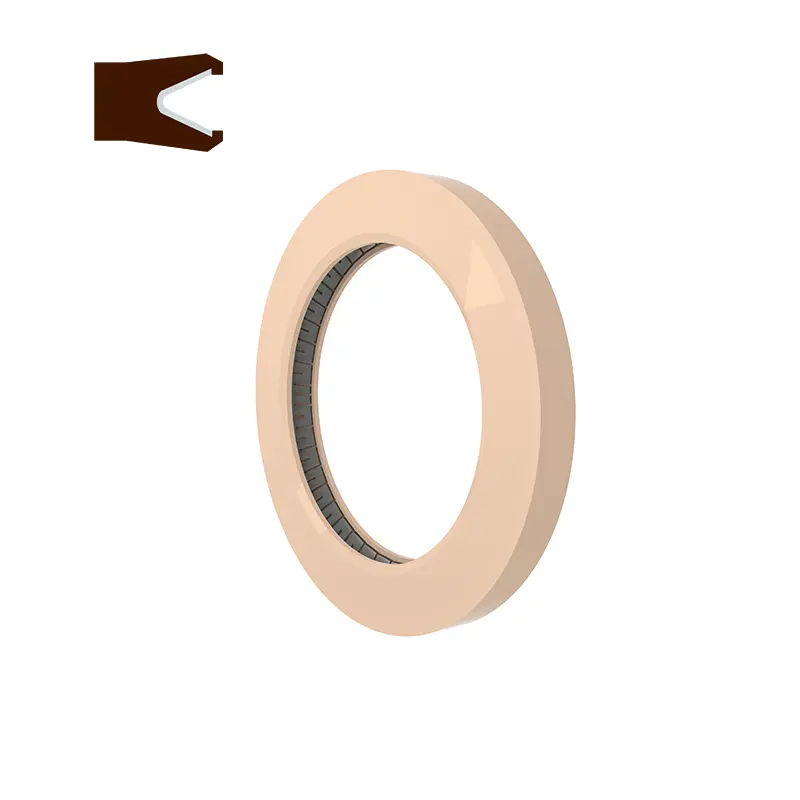

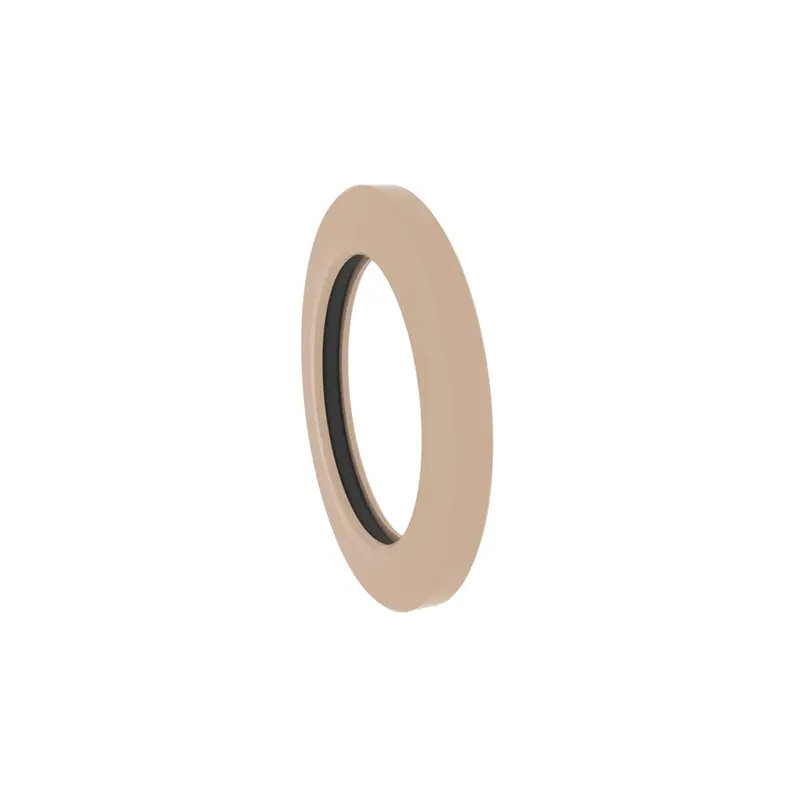

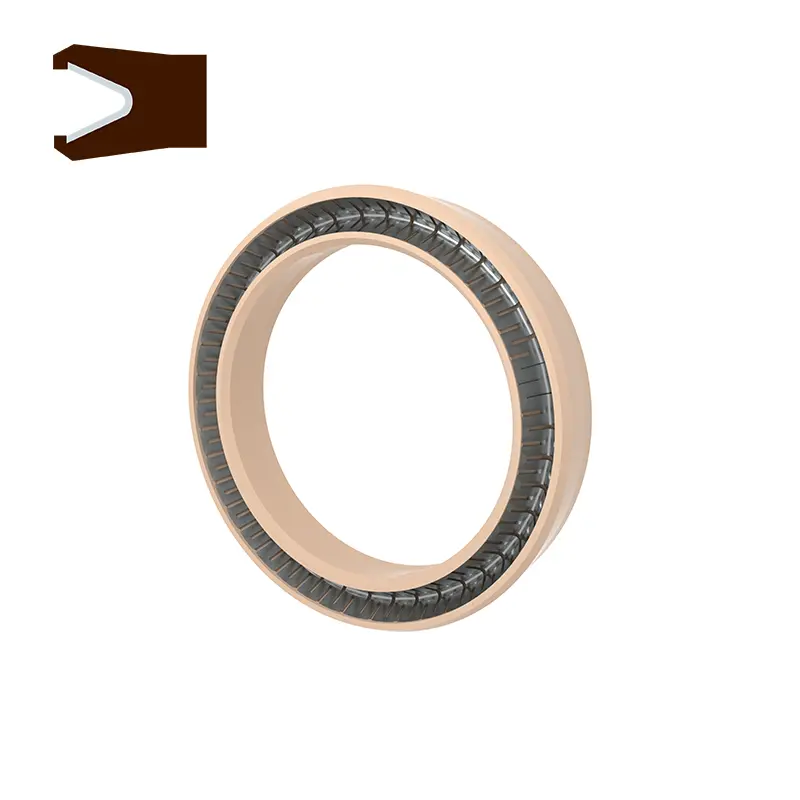

RC2876 ແລະ RC2877 ແມ່ນຫນ້າປະທັບຕາ, ແລະ RC2876-B ແລະ RC2877-B ແມ່ນປະທັບຕາລວມກັນ y. ສອງພະແນກທີ່ແຕກຕ່າງກັນລະຫວ່າງແຕ່ລະຮູບແບບມີຮ່ອງດຽວກັນແລະສາມາດແລກປ່ຽນກັນໄດ້. ພວກມັນເຫມາະສົມກັບເພົາແລະ flange ປະທັບຕາເສັ້ນທາງຄວາມກົດດັນແລະສາມາດໃຊ້ໃນສະຖານທີ່ທີ່ຄວາມຫຍາບຂອງພື້ນຜິວບໍ່ເຫມາະສົມ. ທັງສອງປະທັບຕາແມ່ນປະກອບດ້ວຍນ້ໍາພຸສະແຕນເລດແລະພາດສະຕິກທີ່ມີຫນ້າທີ່ສູງ. ນ້ໍາພຸສະແຕນເລດສາມາດຖືກເລືອກເປັນຮູບຊົງ V-shaping ແລະ STARGE ທີ່ມີຮູບຊົງ O. ແລະໃນເວລາທີ່ໃຊ້ RC2876-B ແລະ RC2877-B, ມັນຈໍາເປັນຕ້ອງເລືອກວັດສະດຸທີ່ເຫມາະສົມກັບ elastomer.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
RC2876
ເງື່ອນໄຂການເຮັດວຽກທີ່ໃຊ້ໄດ້ (ຄ່າຈໍາກັດບໍ່ປະກົດຂື້ນໃນເວລາດຽວກັນ)
| ຄວາມກົດດັນ MPA | ຄວາມໄວ m / s | ອຸນຫະພູມ℃ | ກາງ | ||
| RC2876 | rc2876-b | - | RC2876 | rc2876-b | ທາດແຫຼວທັງຫມົດ, ສານເຄມີ, ອາຍແກັສ |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
ການເລືອກເອກະສານ
1. ວັດສະດຸທີ່ກົງກັບແຫວນ O-r01 nitrile (NBR), R02 fluorubber (FKM), ແລະອື່ນໆ.
2. PTFE1, PTFE1, PTFE2, PTFE3, PTFE4, UPE, UPE, PK1, PK1, PK2, ແລະອື່ນໆ

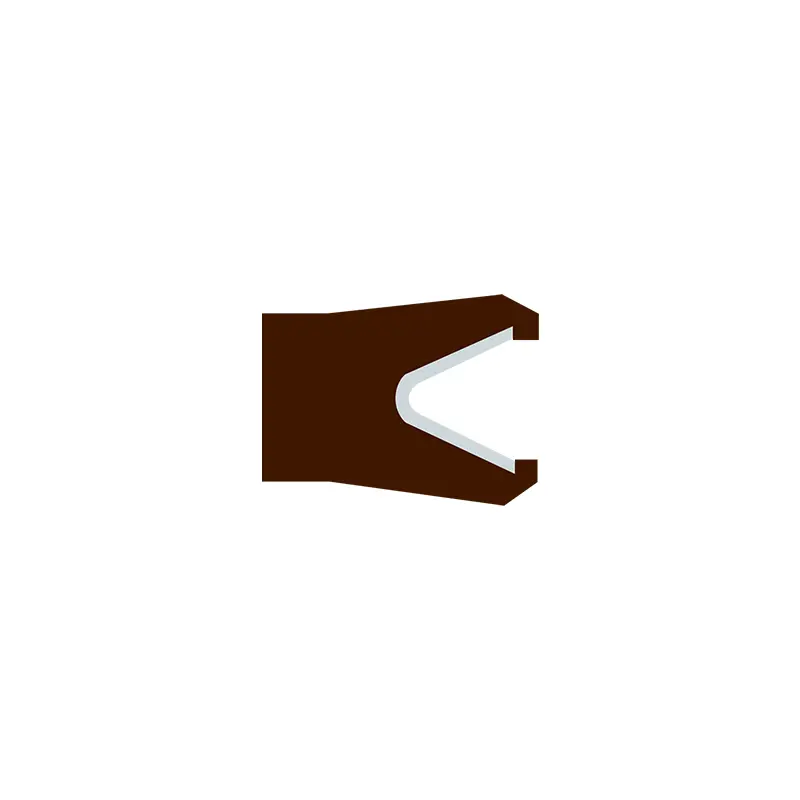

3. ນ້ໍາພຸທີ່ສະແຕນເລດສາມາດຖືກເລືອກຈາກສະແຕນເລດທີ່ມີຮູບຊົງແລະມີຮູບຊົງ V.
ຕົວຢ່າງ
RC2876-40-PTFE4 + v ດ້ານຫນ້າທາງນອກຂອງ Groove ຄວາມກົດດັນພາຍໃນແມ່ນ 40, ອຸປະກອນການປະທັບຕາແມ່ນ PTFE4, ແລະລະດູໃບໄມ້ປົ່ງແມ່ນລະດູໃບໄມ້ປົ່ງ V
RC2876-B-40-PTFEM4 + R02 ເສັ້ນຜ່າສູນກາງນອກ
ຫມາຍເຫດ: ຖ້າທ່ານເລືອກຊ່ວງຂະຫຍາຍ, ກະລຸນາໃຊ້ຕົວເລກຊຸດ.

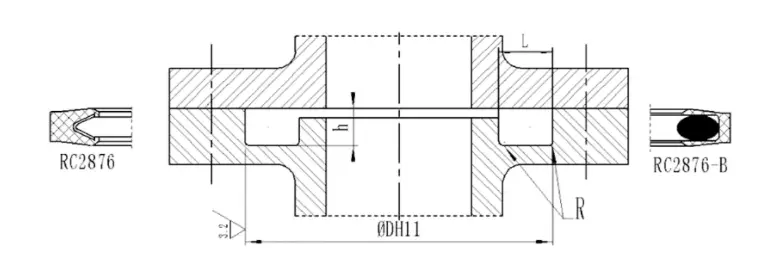

| ເລກ Serial | ເລກ Serial | ຄົງທີ່ DH11 | ລະດັບຂະຫຍາຍ DH11 | ຮ່ອງຄວາມເລິກ h-0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l+0.2 | ມຸມກົມ RMAX |
| rc2876-0 | rc2876-b-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| rc2876-1 | rc2876-b-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| rc2876-2 | rc2876-b-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| rc2876-3 | rc2876-b-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| rc2876-4 | rc2876-b-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | rc2876-b-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
ເງື່ອນໄຂການເຮັດວຽກທີ່ໃຊ້ໄດ້ (ຄ່າຈໍາກັດບໍ່ປະກົດຂື້ນໃນເວລາດຽວກັນ)
| ຄວາມກົດດັນ MPA | ຄວາມໄວ m / s | ອຸນຫະພູມ℃ | ກາງ | ||
| RC2877 | rc2877-b | - | RC2877 | rc2877-b | ທາດແຫຼວທັງຫມົດ, ສານເຄມີ, ອາຍແກັສ |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
1. ວັດສະດຸທີ່ກົງກັບແຫວນ O-r01 nitrile (NBR), R02 fluorubber (FKM), ແລະອື່ນໆ.
2. PTFE1, PTFE1, PTFE2, PTFE3, PTFE4, UPE, UPE, PK1, PK1, PK2, ແລະອື່ນໆ
3. ນ້ໍາພຸທີ່ສະແຕນເລດສາມາດຖືກເລືອກຈາກສະແຕນເລດທີ່ມີຮູບຊົງແລະມີຮູບຊົງ V.
ຕົວຢ່າງ
RC2877-40-PTFE4 + v ເສັ້ນຜ່າສູນກາງພາຍໃນຂອງ Groove ຄວາມດັນພາຍນອກແມ່ນ 40, ອຸປະກອນການປະທັບຕາແມ່ນ PTFE4 ພາກຮຽນ spring
RC2877-B-40-PTFEM4 + R02 ເສັ້ນຜ່າສູນກາງພາຍໃນແມ່ນ 40, ອຸປະກອນການປະທັບຕາແມ່ນ PTFE4 ແມ່ນ PTFE4
ຫມາຍເຫດ: ຖ້າທ່ານເລືອກຊ່ວງຂະຫຍາຍ, ກະລຸນາໃຊ້ຕົວເລກຊຸດ.

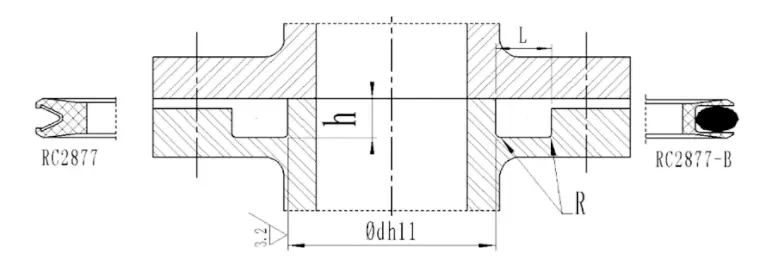

| ເລກ Serial | ເລກ Serial | ຄົງທີ່ d h11 | ລະດັບຂະຫຍາຍ DH11 | ຮ່ອງຄວາມເລິກ h-0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l+0.2 | ມຸມກົມ RMAX |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | rc2877-b-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
