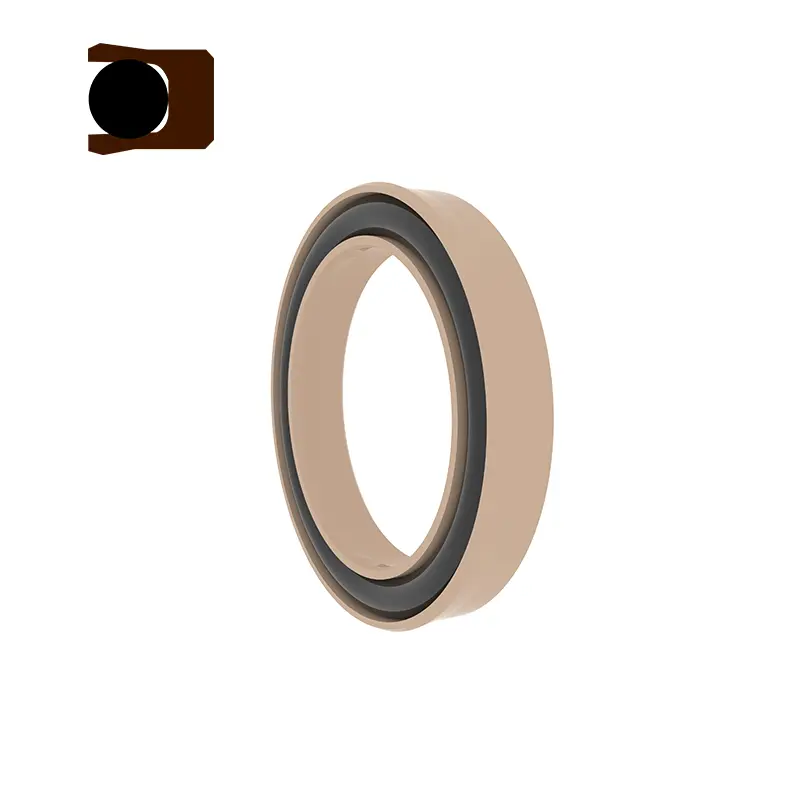

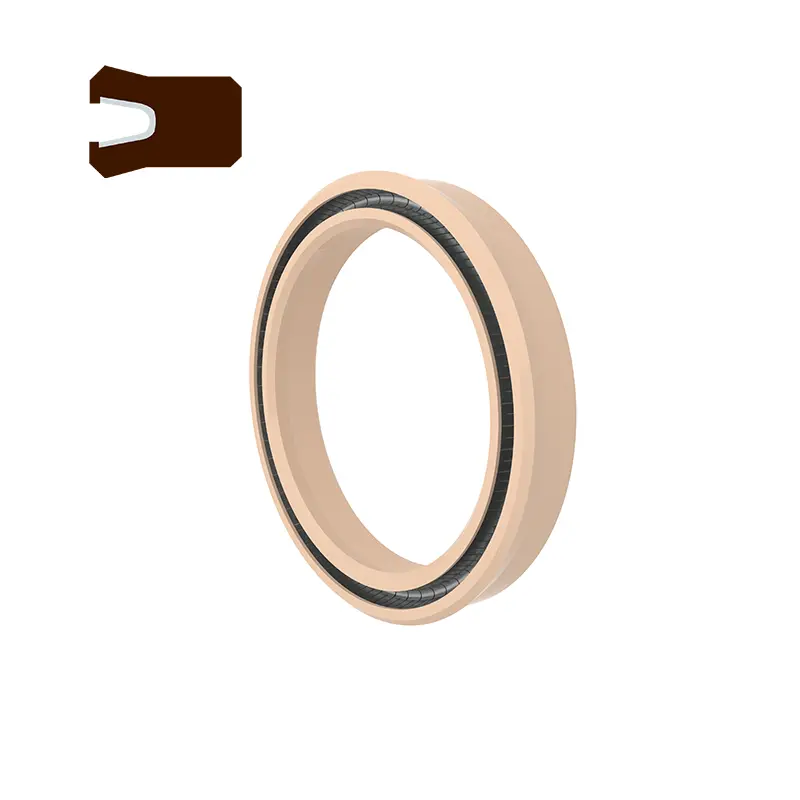

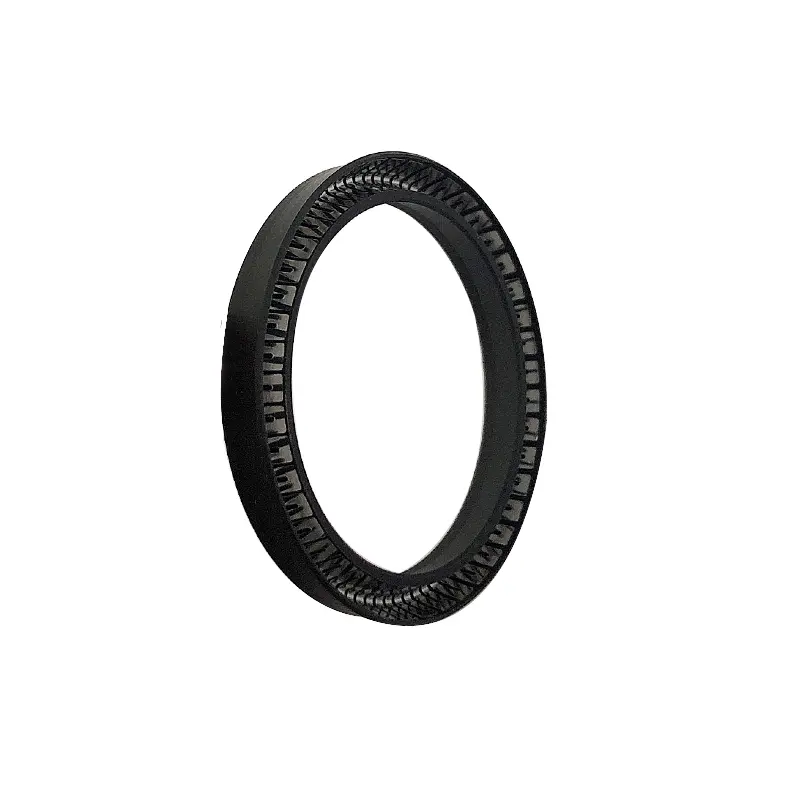

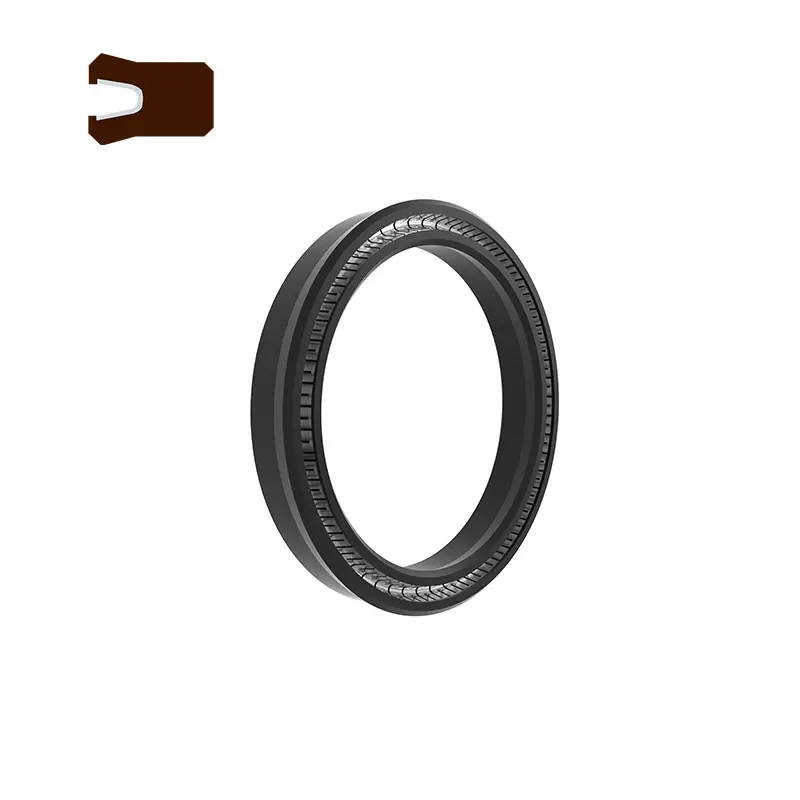

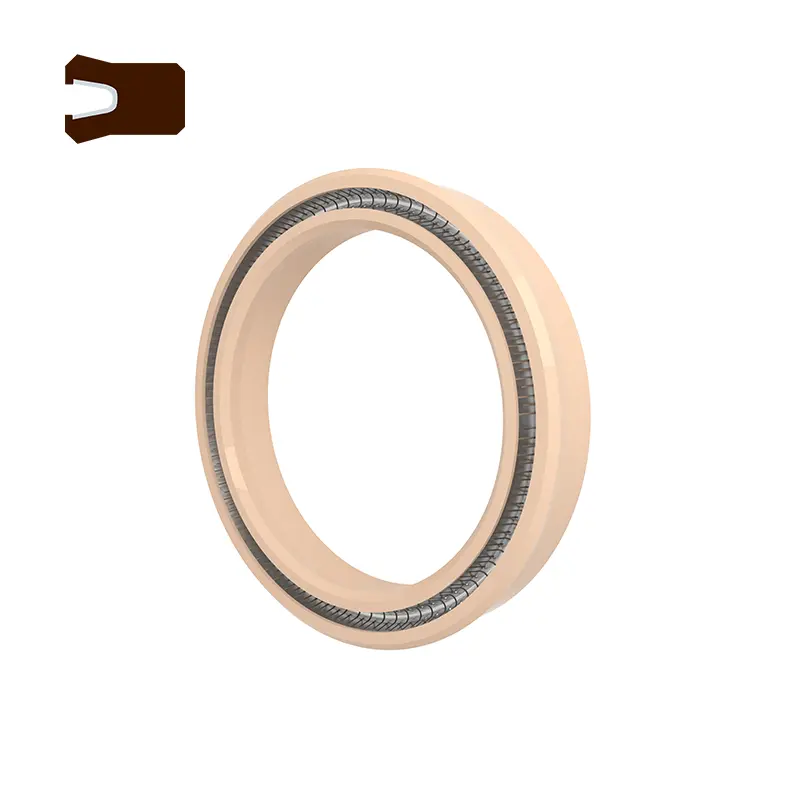

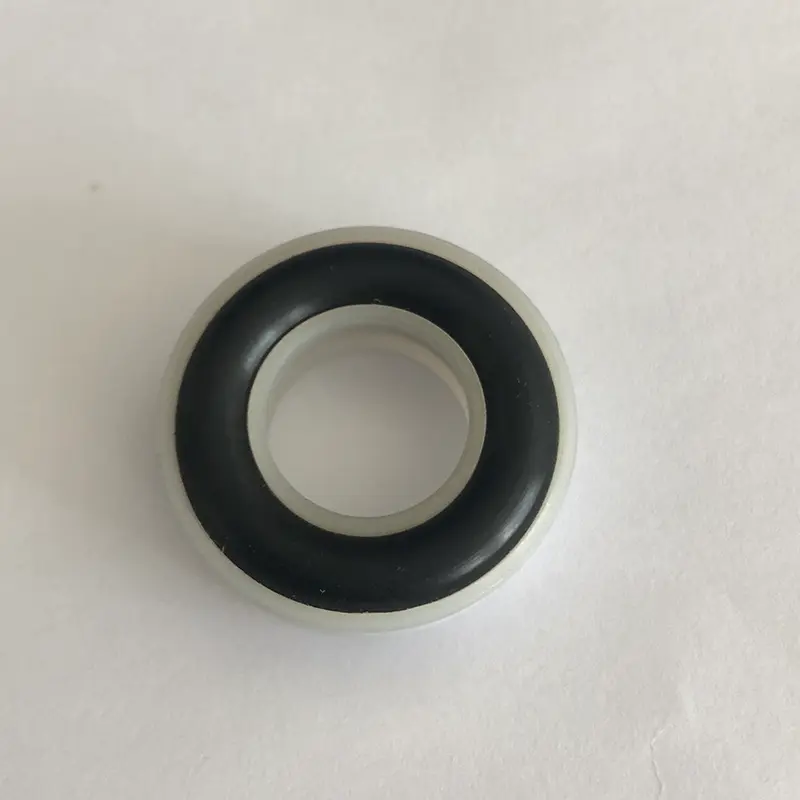

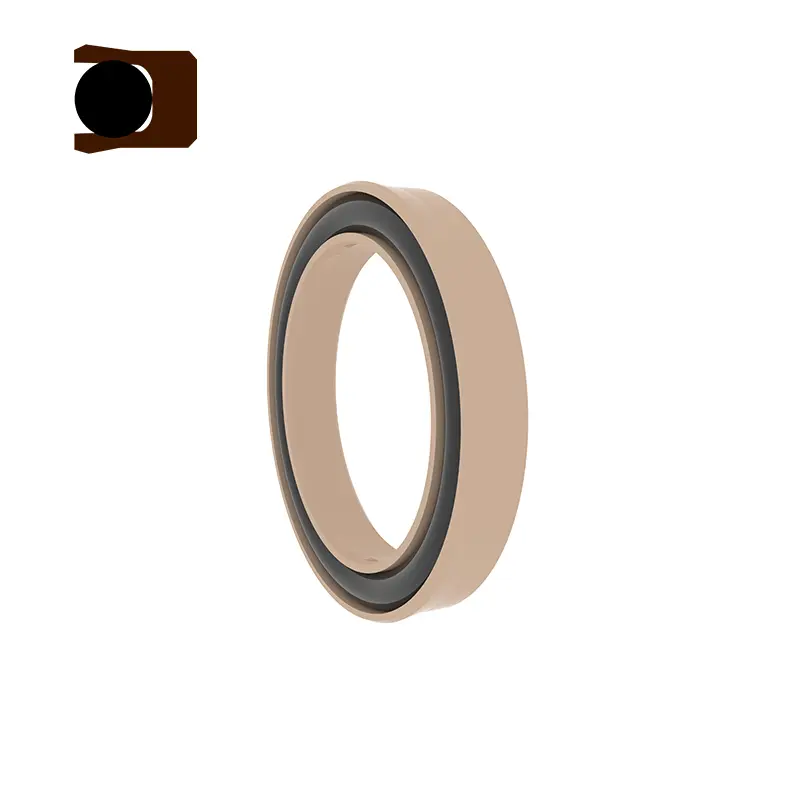

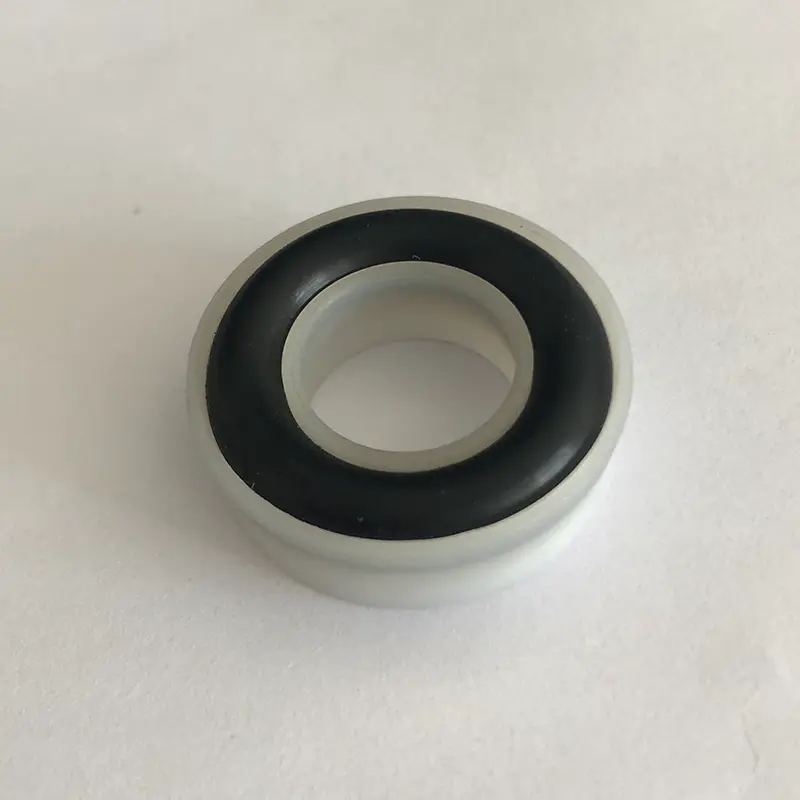

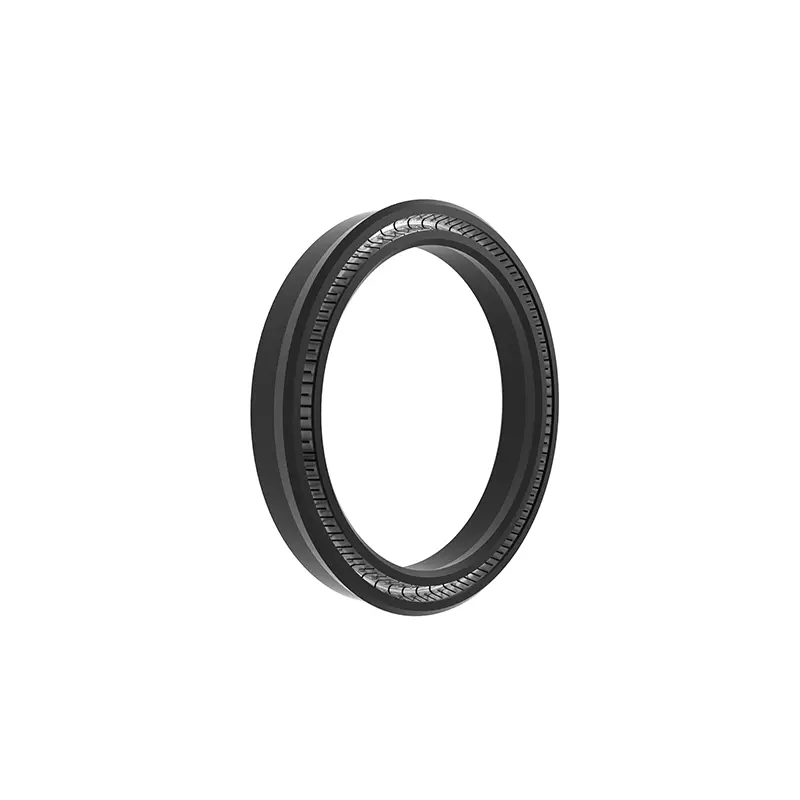

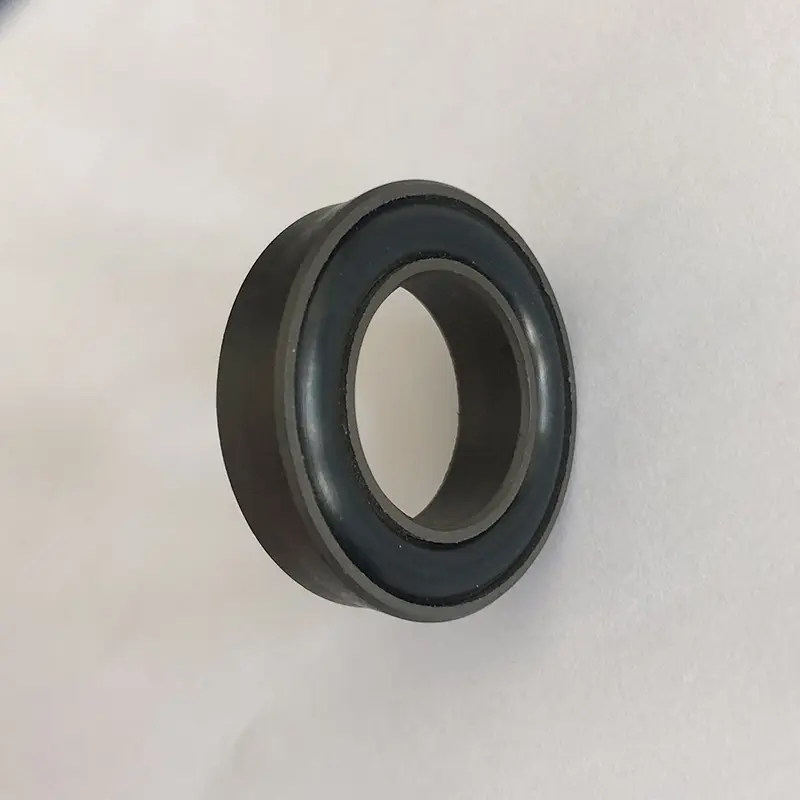

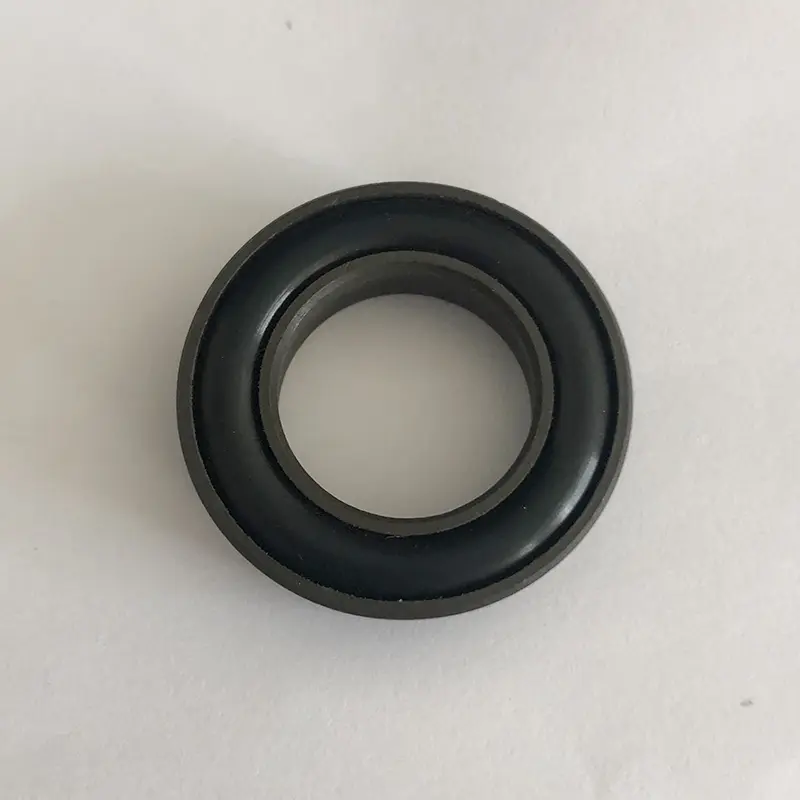

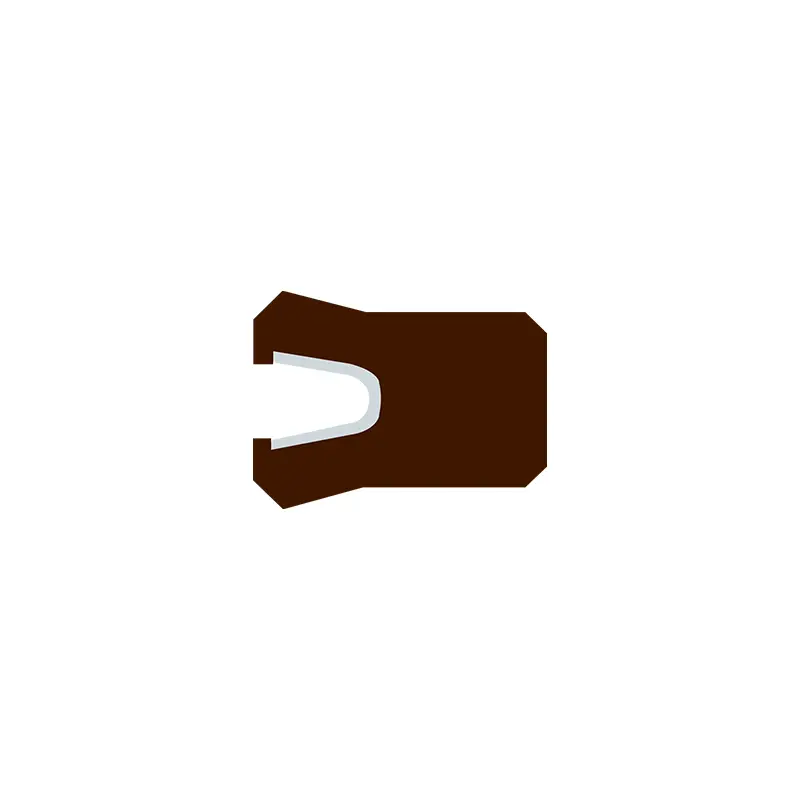

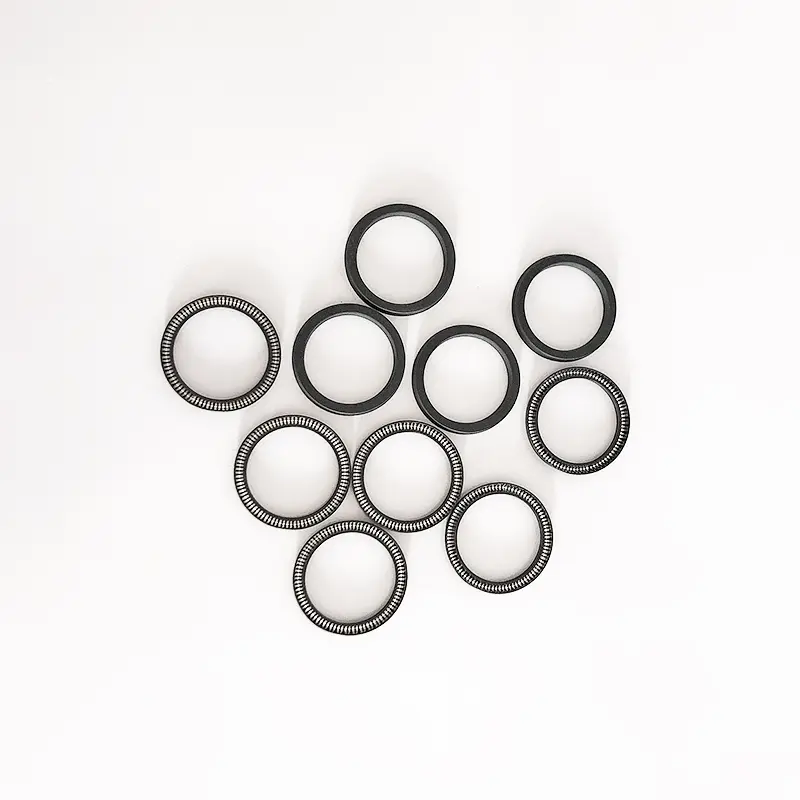

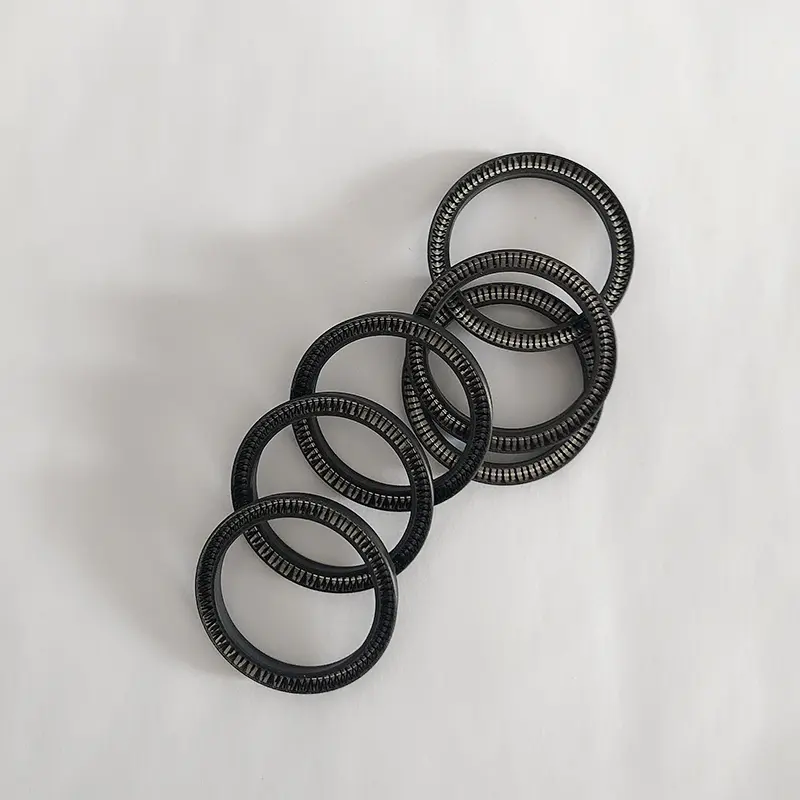

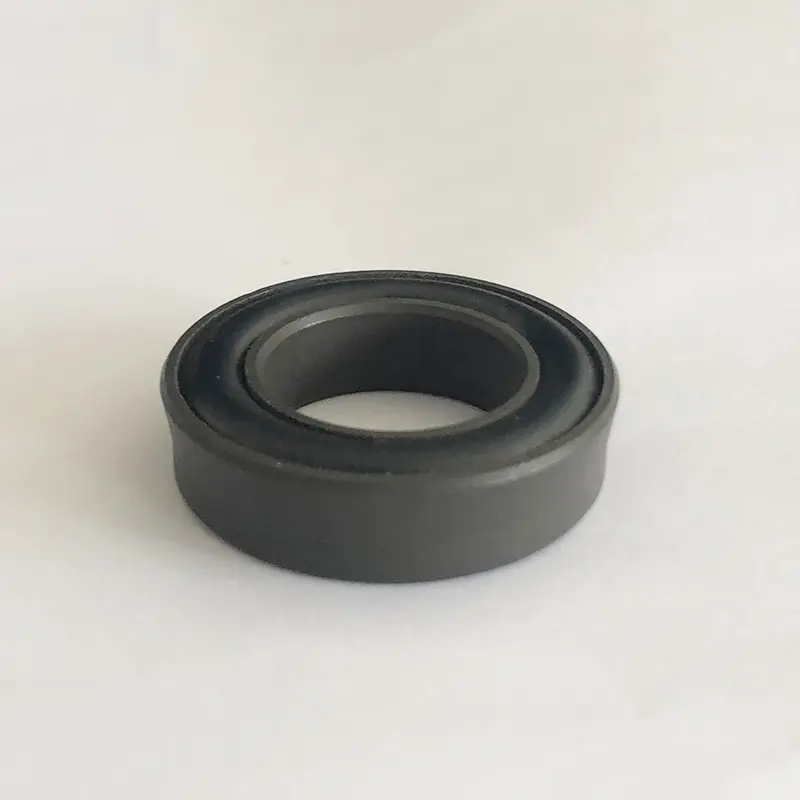

RC16 ຂອງພວກເຮົາແມ່ນປະທັບຕາສຽບ, ແລະ RC16-B ແມ່ນປະເພດປະສົມປະສານແບບຮູບຊົງ y. ຮ່ອງຂອງສອງແມ່ນຄືກັນແລະສາມາດຕິດຕັ້ງໄດ້ໃນຮ່ອງທີ່ລະບຸໂດຍ ML5514F ແລະ ISO3771.
ໃນອີກປະການຫນຶ່ງຂອງປະທັບຕາຜະລິດຕະພັນທີ່ແຂງແຮງທີ່ແຂງແຮງທີ່ແຂງແຮງ, RC65, RC65 ແມ່ນປະທັບຕາສຽບ, ແລະ RC65-B ແມ່ນປະເພດການປະສົມປະສານແບບທີ່ມີຮູບຊົງ. ພວກເຂົາຍັງມີການອອກແບບຮ່ອງດຽວກັນແລະສາມາດຕິດຕັ້ງໄດ້ໃນຮ່ອງທີ່ລະບຸໂດຍ ML5514F ແລະ ISO3771.

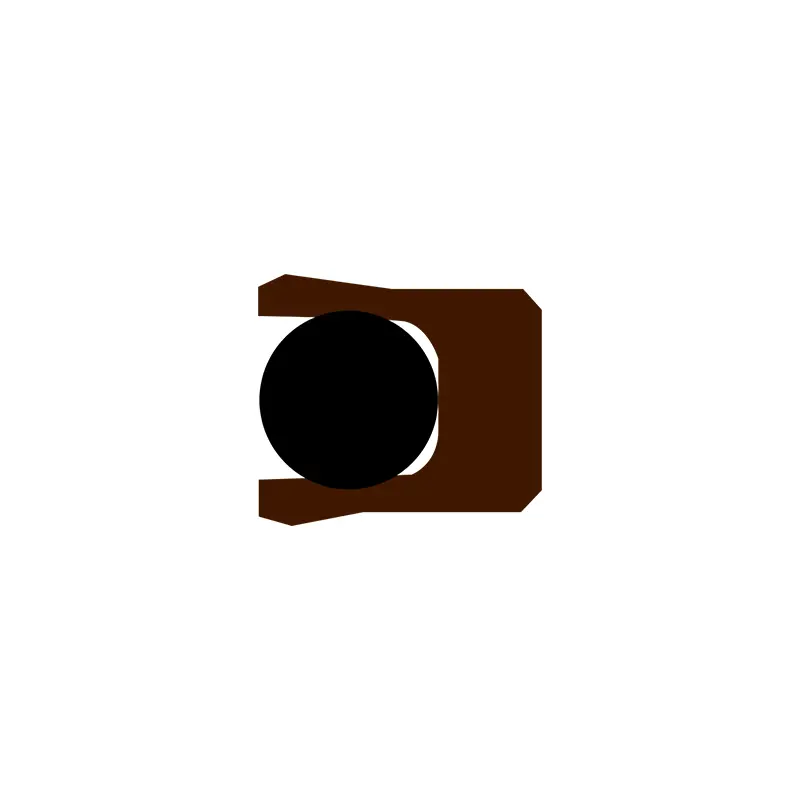

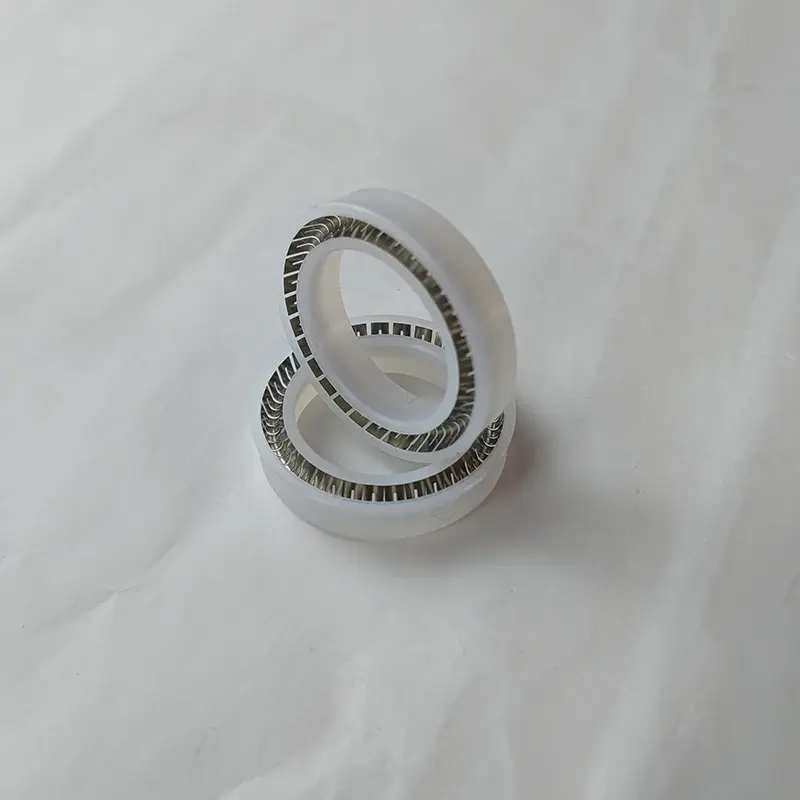

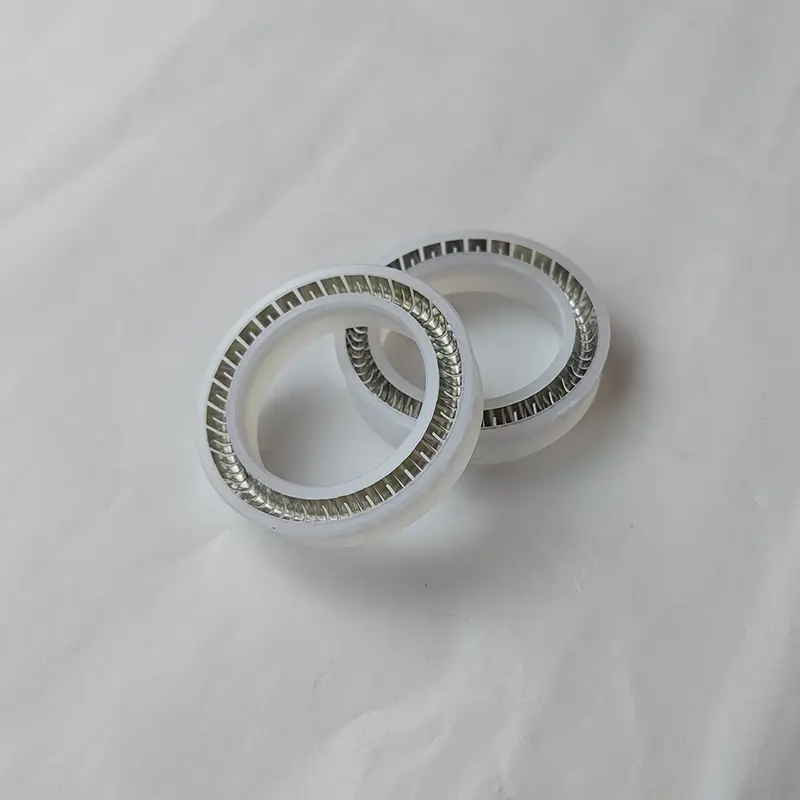

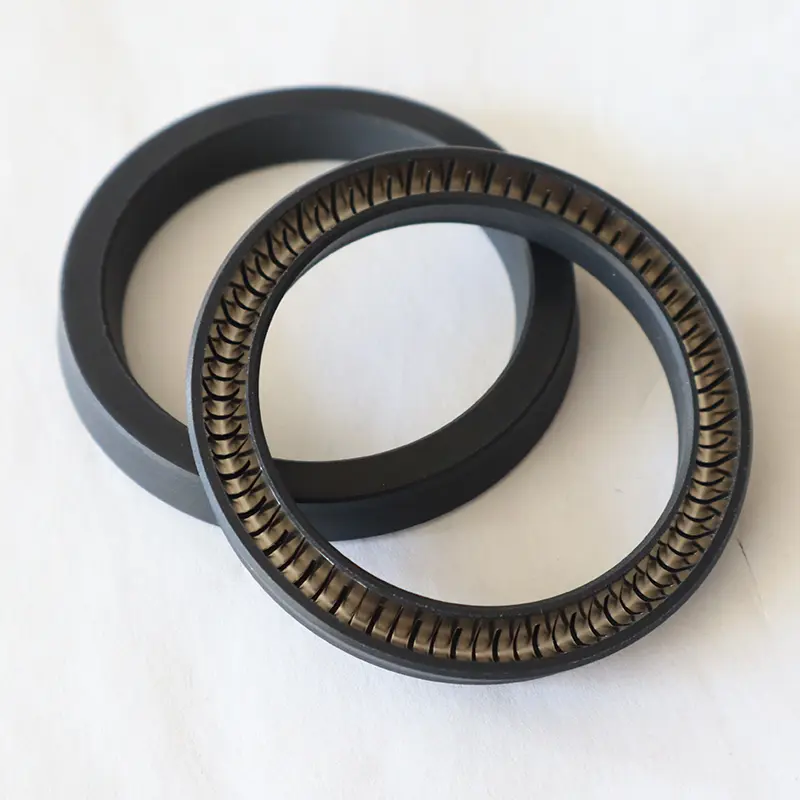

RC16 ແລະ RC65 ສຽບປະສົມປະກອບດ້ວຍປະກອບດ້ວຍນ້ໍາພຸສະແຕນເລດແລະພາດສະຕິກທີ່ມີປະໂຫຍດສູງ. ນ້ໍາພຸສະແຕນເລດສາມາດເລືອກຮູບຊົງ V- ມີຮູບຊົງ V ແລະມີຮູບຊົງທີ່ມີຮູບຊົງ O. ເມື່ອໃຊ້ RC16-B ແລະ RC65-B, ມັນຈໍາເປັນຕ້ອງເລືອກອຸປະກອນການທີ່ເຫມາະສົມກັບ Elastomer.
ຮູບແບບທັງສອງຮູບແບບຂອງປະທັບຕາທີ່ມີສີສັນສົດໃສມີປະສິດທິພາບສູງ, ການປ່ຽນແປງໃຫມ່ແລະຄວາມສາມາດນໍາໃຊ້ໄດ້ກວ້າງຂວາງ. ພວກມັນເຫມາະສໍາລັບການປະທັບຕາຂອງອຸປະກອນໄຮໂດຼລິກແລະ pneumiMatic ພາຍໃຕ້ສະພາບການເຮັດວຽກທີ່ໂຫດຮ້າຍແລະສະພາບແວດລ້ອມຂອງສື່ພິເສດ, ເຊັ່ນ: ສານເຄມີ, ພະລັງງານແລະດ້ານອື່ນໆ. ພາກຮຽນ spring ສະແຕນເລດໃຫ້ກໍາລັງ radial ທີ່ຫມັ້ນຄົງເພື່ອຮັບປະກັນຜົນກະທົບດ້ານການປະທັບຕາໃນໄລຍະຍາວ, ໃນຂະນະທີ່ວັດສະດຸທີ່ມີຄວາມກົດດັນສູງ, ມີຄວາມກົດດັນສູງ, ມີຄວາມກົດດັນສູງ ການອອກແບບຮ່ອງມາດຕະຖານງ່າຍຂື້ນງ່າຍດາຍທີ່ເຮັດໃຫ້ການຕິດຕັ້ງແລະບໍາລຸງຮັກສາແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການນໍາໃຊ້.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
ລັກສະນະທົ່ວໄປຂອງປະທັບຕາທີ່ແຂງແຮງທີ່ແຂງແຮງຂອງ radial:
1. ສາມາດໃຊ້ສໍາລັບການຕອບແທນ, ການຫມູນວຽນ (ແກວ່ງ) ແລະປະທັບຕາຄົງທີ່;
2. ໃຊ້ກັບທາດແຫຼວເກືອບທັງຫມົດແລະສື່ສານເຄມີທັງຫມົດ;
3. ການປະຕິບັດການປະທັບຕາທີ່ດີເລີດສໍາລັບຄວາມກົດດັນສູງແລະຕ່ໍາແລະປະທັບຕາສູນຍາກາດ;
4. ຄວາມວຸ້ນວາຍຕ່ໍາ, ຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ, ການເຄື່ອນໄຫວທີ່ລຽບ, ບໍ່ມີເລືອ;
.. ຊີວິດຍາວ, ສາມາດໃຊ້ສໍາລັບປະທັບຕານ້ໍາມັນທີ່ບໍ່ມີນ້ໍາມັນ;
6. ມີຫຼາກຫຼາຍວັດສະດຸທີ່ສາມາດປັບຕົວໄດ້ເພື່ອປັບຕົວກັບການປ່ຽນແປງຂອງອຸນຫະພູມແລະສະພາບການເຮັດວຽກທີ່ສັບສົນຕ່າງໆ;
7. ບໍ່ມີມົນລະພິດໃນສື່ກາງເມື່ອພົວພັນກັບການຫມູນວຽນດ້ານອາຫານແລະຢາ;
8. ສາມາດອະເຊື້ອໄດ້, ເກືອບບໍ່ມີຂອບເຂດຈໍາກັດ.
rc16
ເງື່ອນໄຂການເຮັດວຽກທີ່ກ່ຽວຂ້ອງ
| ຄວາມກົດດັນ MPA | ຄວາມໄວ m / s | ອຸນຫະພູມ℃ | ກາງ | ||
| rc16 <40 | rc16-b <80 | <10 | RC16 -200 ~ + 250 | rc16-b -35 ~ + 250 | ເກືອບທຸກສື່ທັງຫມົດ |
ການເລືອກເອກະສານ
1. ວັດສະດຸທີ່ກົງກັບແຫວນ O-r01 nitrile (NBR), R02 fluorubber (FKM), ແລະອື່ນໆ.
2. PTFE1, PTFE1, PTFE2, PTFE3, PTFE4, UPE, UPE, PK1, PK1, PK2, ແລະອື່ນໆ
3. ນ້ໍາພຸທີ່ສະແຕນເລດສາມາດຖືກເລືອກຈາກສະແຕນເລດທີ່ມີຮູບຊົງແລະມີຮູບຊົງ V.
ຕົວຢ່າງ
RC16-40-PTFEM4 + V Shaft ເສັ້ນຜ່າສູນກາງ 40, ປະທັບຕາແຫວນແຫວນແມ່ນ PTFE4, ພາກຮຽນ spring ສະແຕນເລດແມ່ນລະດູສະຫມຸດ V
ເສັ້ນຜ່າສູນກາງ RC16-B-40-R02, R02 ALTFE4 ແມ່ນ 40, ການຜະລິດແຫວນແຫວນແມ່ນ PTFE4, ການຈັບຄູ່ O-RingLorRorBber
ຕາຕະລາງພາລາມິເຕີທີ່ສະເພາະ (ຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດຂອງພາລາມິເຕີແມ່ນມີຢູ່)

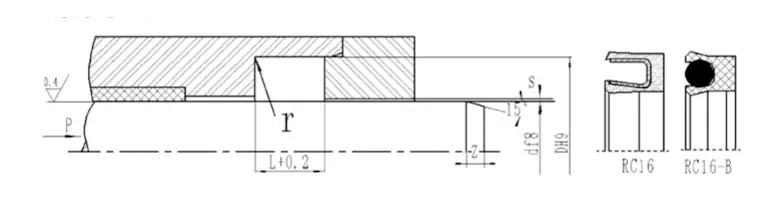

| df8 | DH9 | L+0.2 | Smax (<20mpa) | Smax (<40mpa) | ຈິ້ນ | RMAX |
| 4 ~ 9.9 | D + 2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 10 ~ 19.9 | D + 4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | D + 6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | d + 9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | d + 12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
ການຕິດຕັ້ງປະທັບຕາ pan: ໂດຍທົ່ວໄປໃຊ້ເປັນຮ່ອງທີ່ເປີດ, ແລະສໍາລັບການຕິດຕັ້ງຮ່ອງທີ່ປິດ, ເບິ່ງການຕິດຕັ້ງປະທັບຕາຂອງ PAR.
ຕາຕະລາງສະເພາະ (ສະເພາະທີ່ຕ້ອງການບໍ່ໄດ້ຢູ່ໃນຕາຕະລາງນີ້, ກະລຸນາຕິດຕໍ່ຫາບໍລິສັດຂອງພວກເຮົາ, ພວກເຮົາສາມາດສະຫນອງຜະລິດຕະພັນໄດ້ເຖິງ 1600 ມມ.)

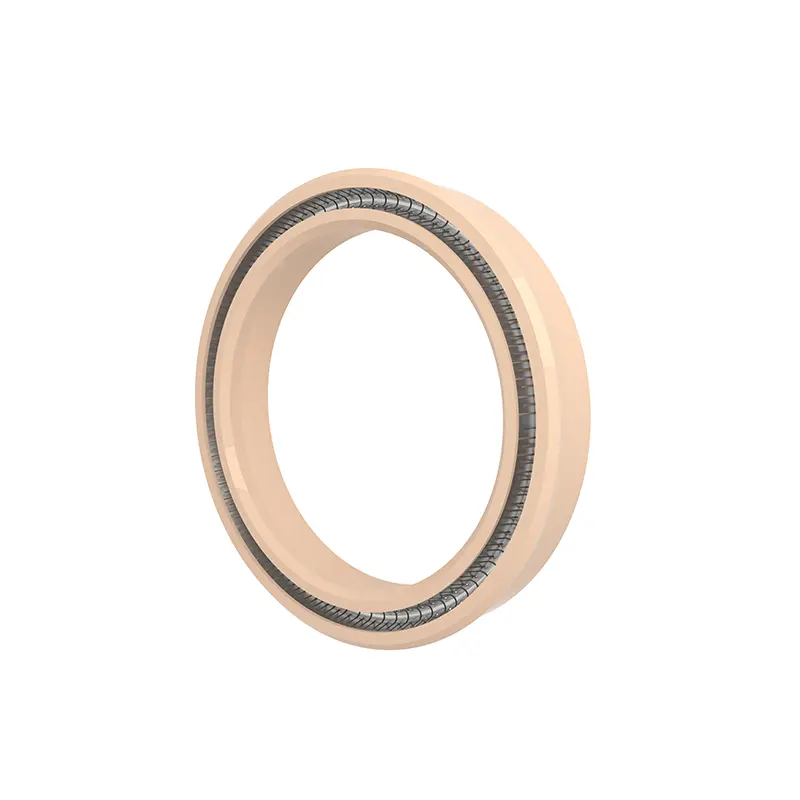

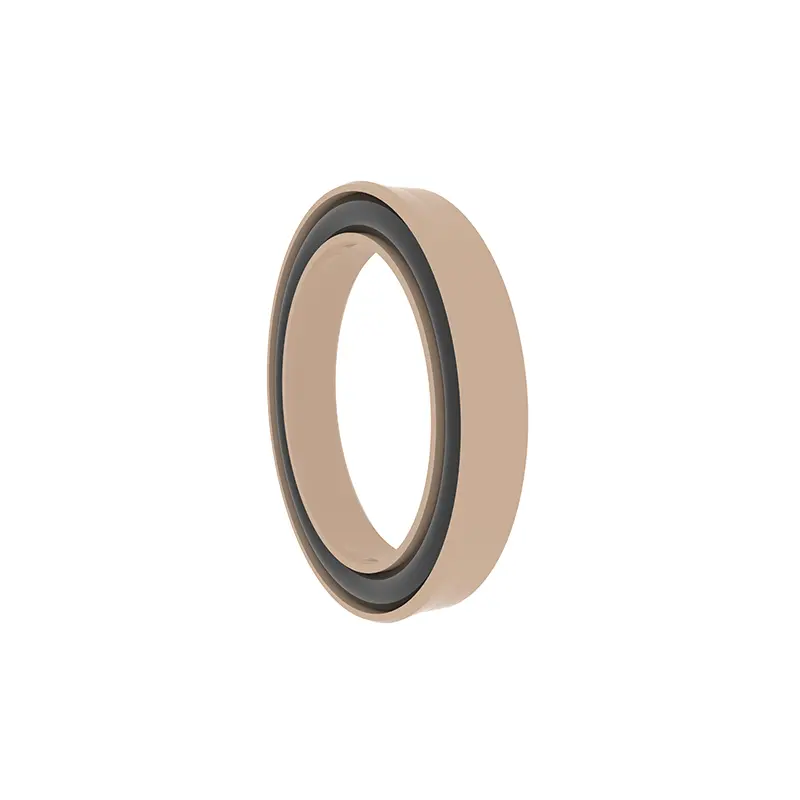

rc65
ເງື່ອນໄຂການເຮັດວຽກທີ່ກ່ຽວຂ້ອງ
| ຄວາມກົດດັນ MPA | ຄວາມໄວ m / s | ອຸນຫະພູມ℃ | ກາງ | ||
| rc65 <40 | rc65-b <80 | <10 | rc65 -200 ~ + 250 | rc65-b -35 ~ + 250 | ເກືອບທຸກສື່ທັງຫມົດ |
1. ວັດສະດຸທີ່ກົງກັບແຫວນ O-r01 nitrile (NBR), R02 fluorubber (FKM), ແລະອື່ນໆ.
2. PTFE1, PTFE1, PTFE2, PTFE3, PTFE4, UPE, UPE, PK1, PK1, PK2, ແລະອື່ນໆ
3. ນ້ໍາພຸທີ່ສະແຕນເລດສາມາດຖືກເລືອກຈາກສະແຕນເລດທີ່ມີຮູບຊົງແລະມີຮູບຊົງ V.
ຕົວຢ່າງ
ເສັ້ນຜ່າສູນກາງ RC65-40-PTFE4 + v ເສັ້ນຜ່າສູນກາງ cylinder 40, ປະທັບຕາແຫວນແຫວນແມ່ນ PTFE4, ພາກຮຽນ spring ສະແຕນເລດແມ່ນລະດູສະຫມຸດໃນລະດູໃບໄມ້ປົ່ງ V
ອຸປະກອນເສັ້ນຜ່າສູນກາງຂອງ RC65-B-40-PTFE2 ແມ່ນ 40, ການຜະລິດອຸປະກອນແຫວນແມ່ນ PTFE4, ການຈັບຄູ່ O-ring ແມ່ນ flororurrurber

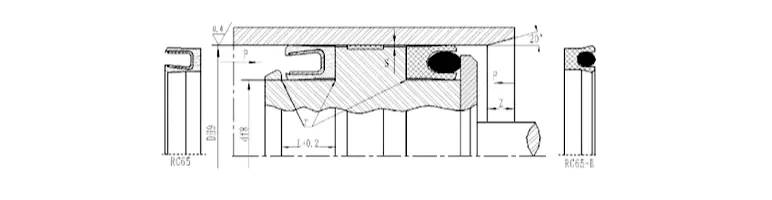

ຕາຕະລາງພາລາມິເຕີທີ່ສະເພາະ (ຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດຂອງພາລາມິເຕີແມ່ນມີຢູ່)
| DH9 | df8 | L+0.2 | Smax (<20mpa) | Smax (<40mpa) | ຈິ້ນ | RMAX |
| 6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 14 ~ 24.9 | D-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
