ແຫວນຄູ່ມືການປະທັບຕາຂອງພວກເຮົາແມ່ນໃຊ້ໃນຖັງໄຮໂດຼລິກ, ລະບົບ pneumatic, ເຄື່ອງຈັກອຸດສາຫະກໍາແລະທົ່ງນາອື່ນໆ. ພວກເຮົາສາມາດສະຫນອງວິທີແກ້ໄຂທີ່ກໍານົດໄວ້ຕາມລູກຄ້າຕ້ອງໄດ້ຊ່ວຍປັບປຸງປະສິດທິພາບການປະຕິບັດງານຂອງອຸປະກອນແລະການປະທັບຕາຄວາມຫນ້າເຊື່ອຖື. ອີງຕາມຄຸນລັກສະນະທີ່ແຕກຕ່າງກັນ, ພວກເຮົາໄດ້ແບ່ງປັນກັນການປະທັບຕາທີ່ປ່ຽນເປັນລ້ຽວເຂົ້າໃນຊຸດຕົວແບບທີ່ແຕກຕ່າງກັນ.

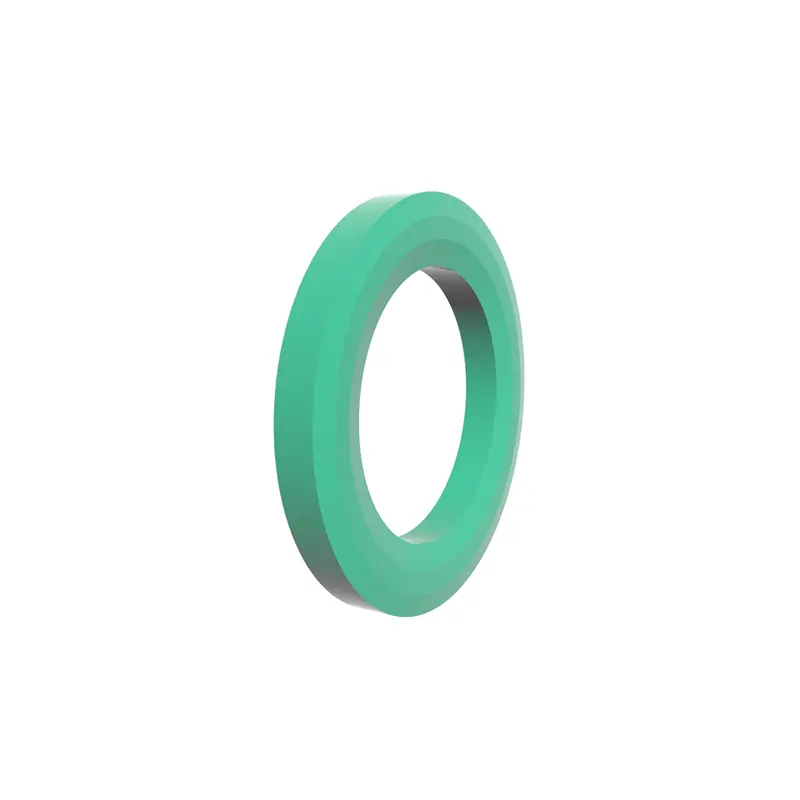

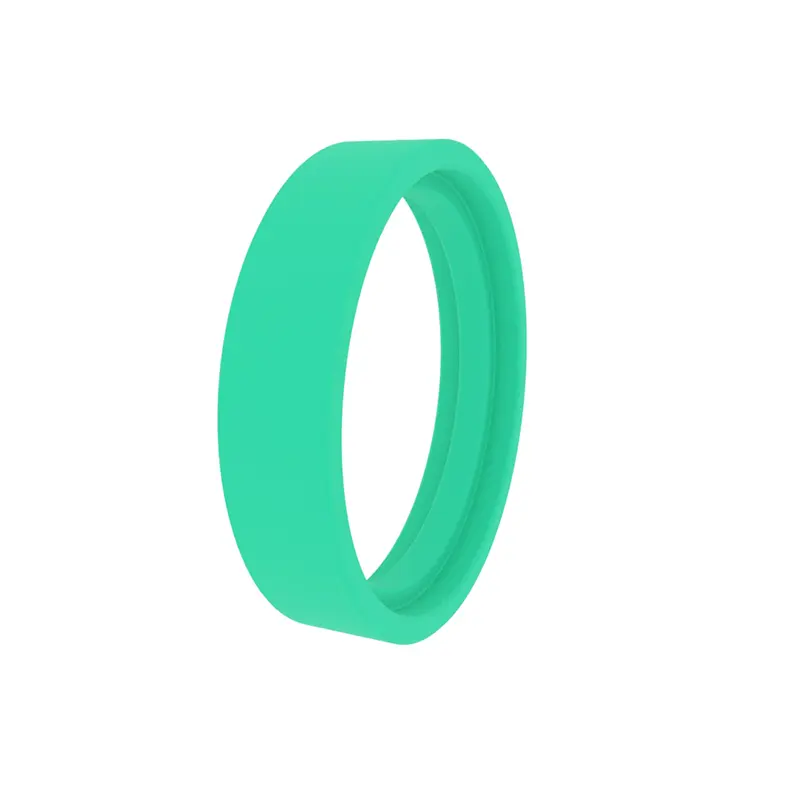

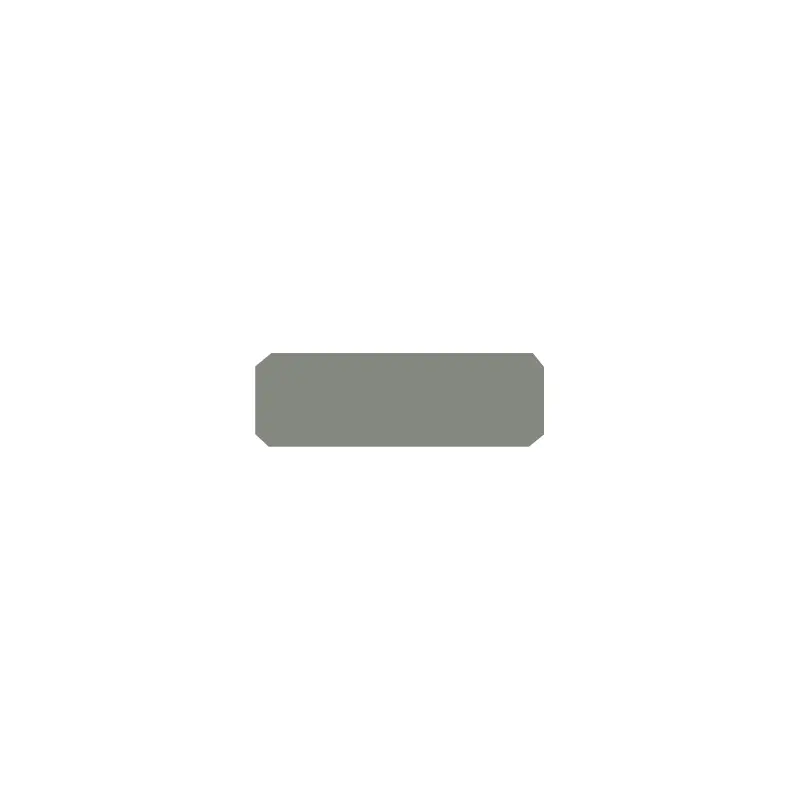

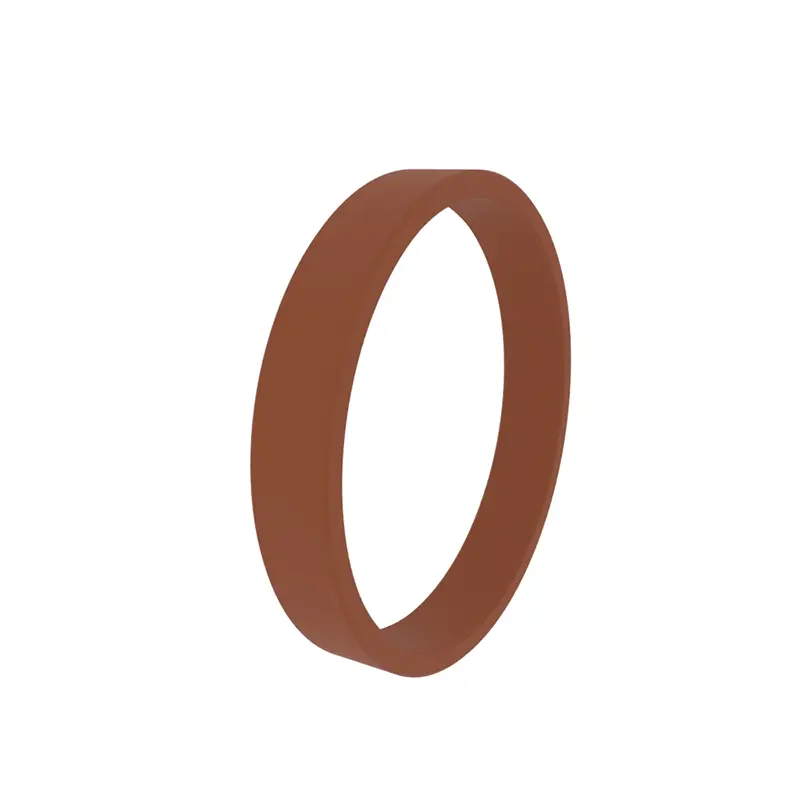

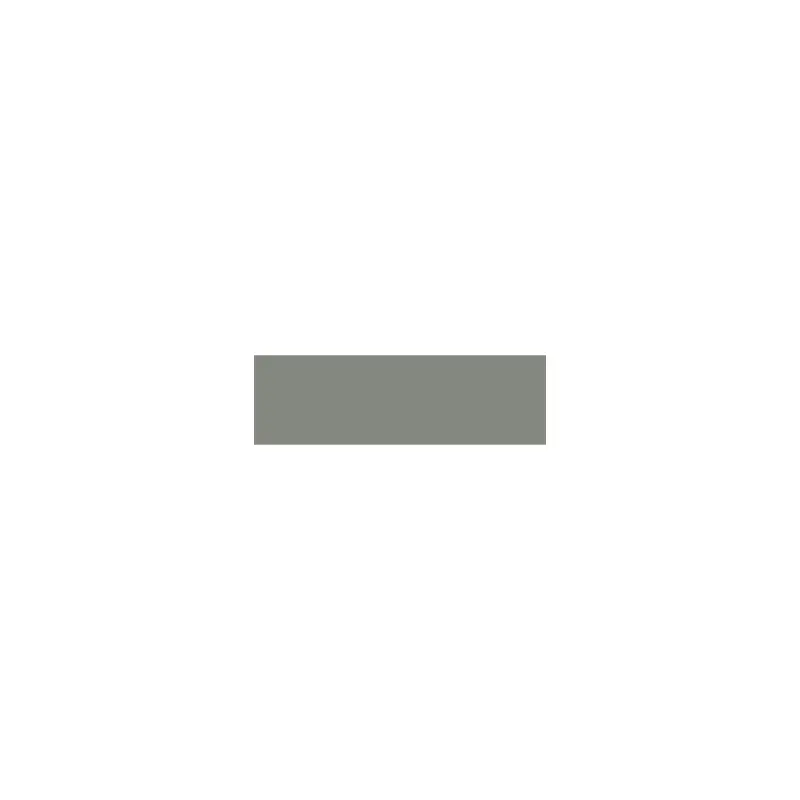

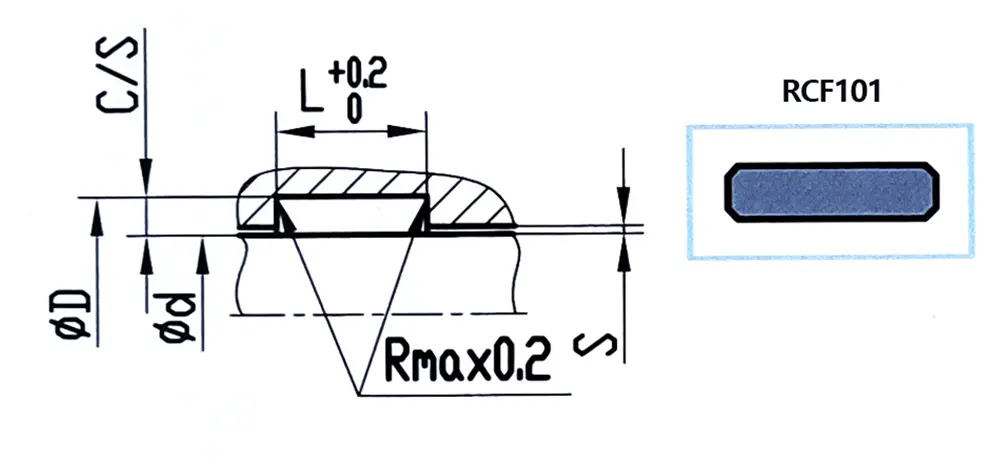

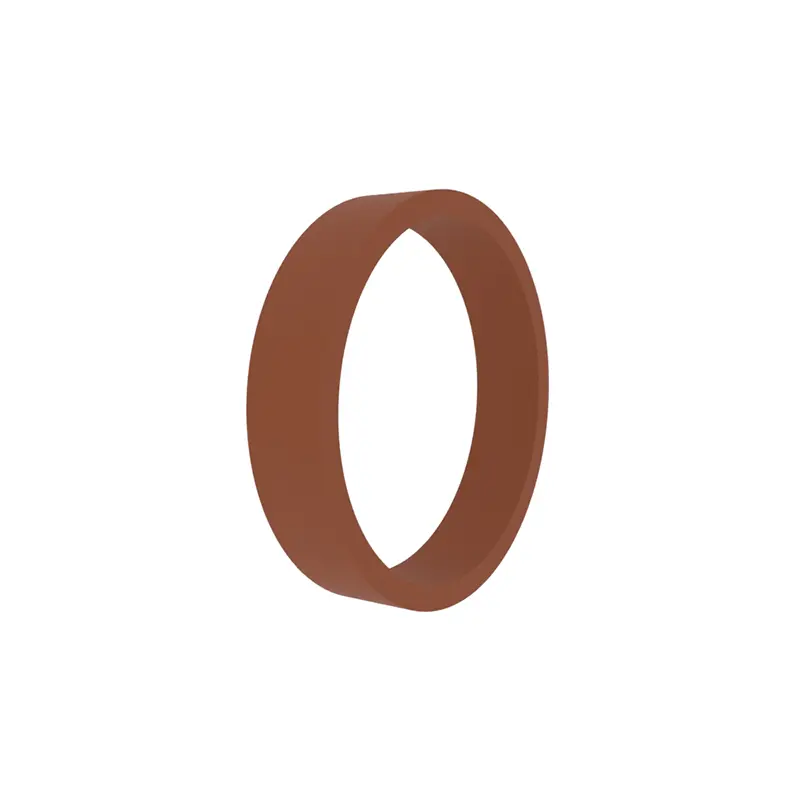

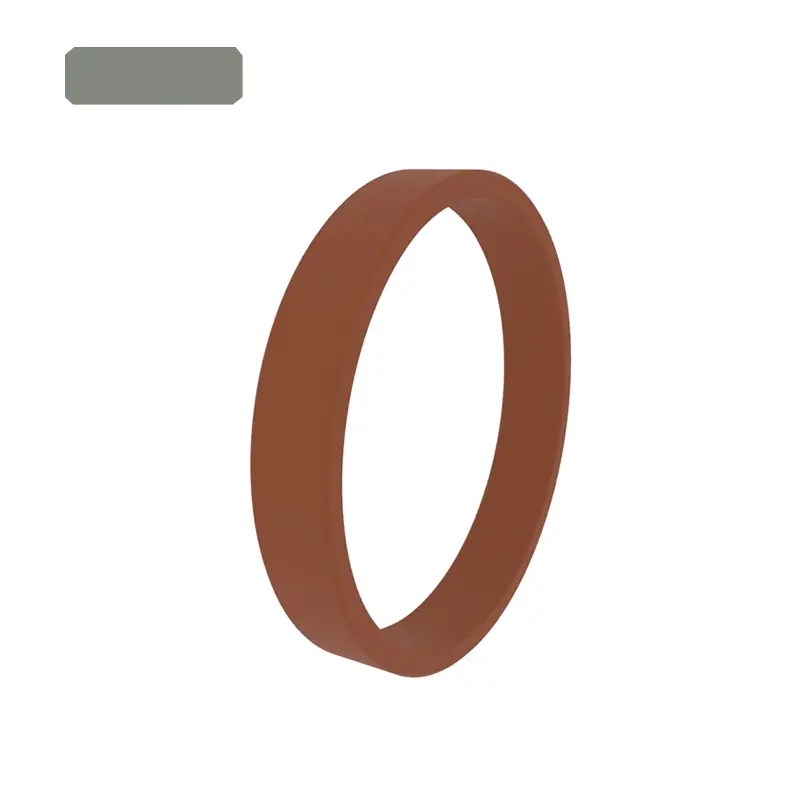

RCF101, RCF102, ແຫວນຄູ່ມືມາດຕະຖານ RCFB102 ແມ່ນເຫມາະສໍາລັບຖັງ piston ແລະ piston rod rod. ສ່ວນໃຫຍ່ຂອງພວກມັນຈໍາເປັນຕ້ອງໄດ້ເປີດແລະຕິດຕັ້ງໃນຮ່ອງທີ່ປິດ, ຫຼືພວກມັນສາມາດເປີດໄດ້.

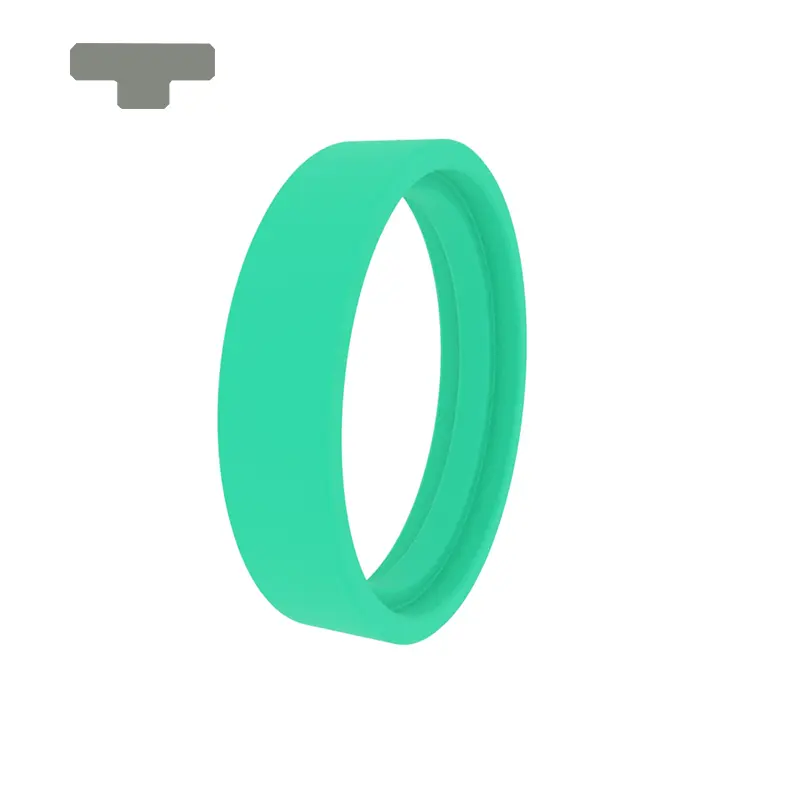

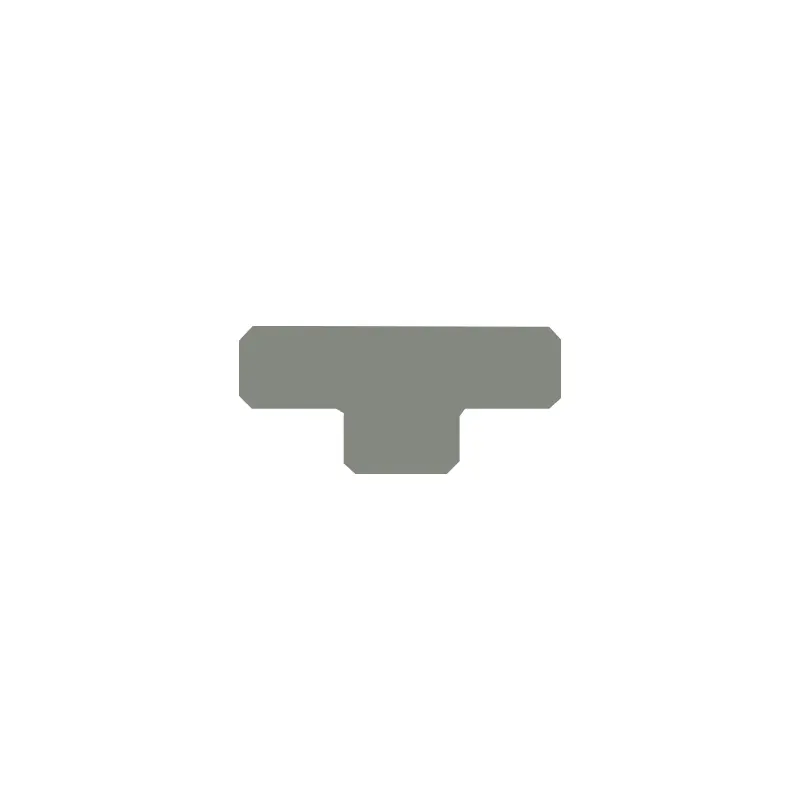

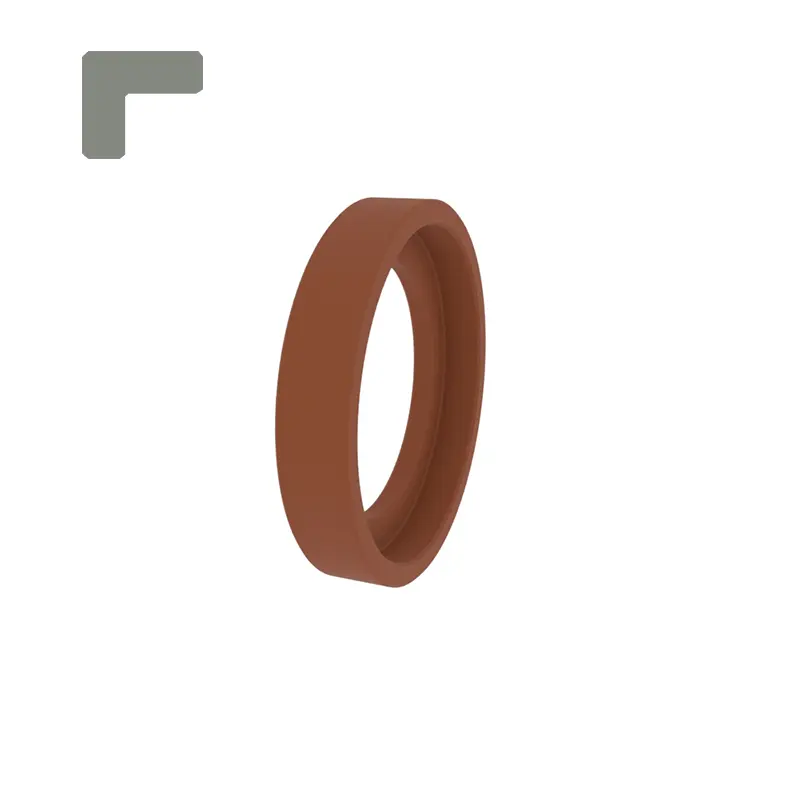

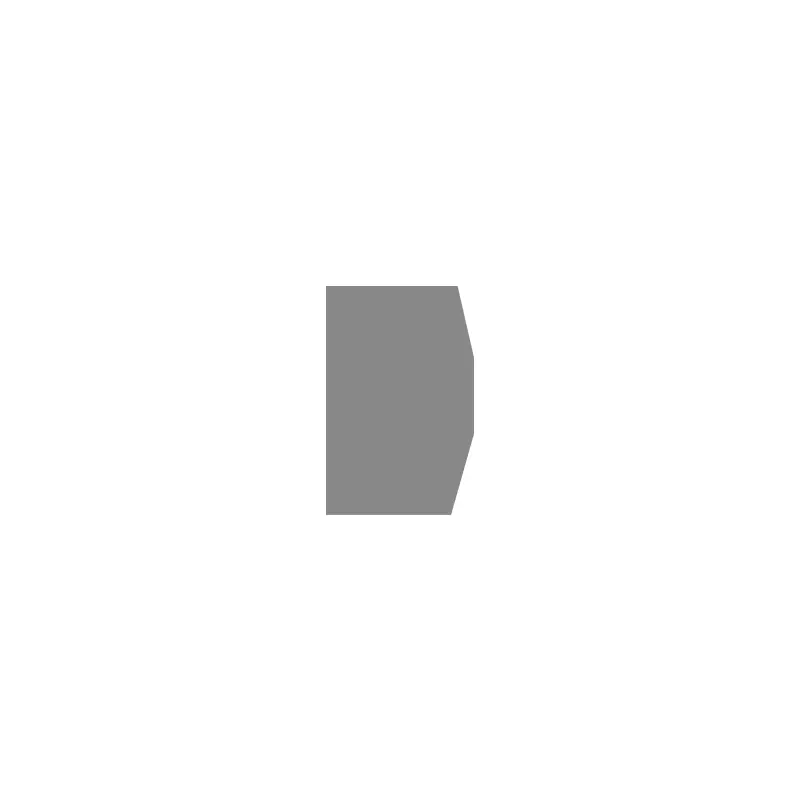

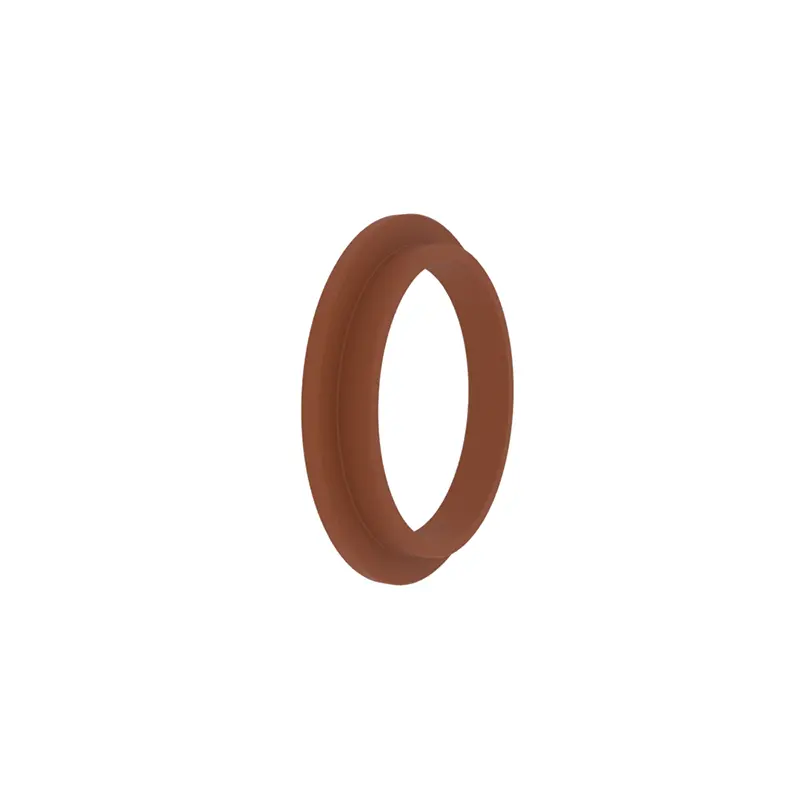

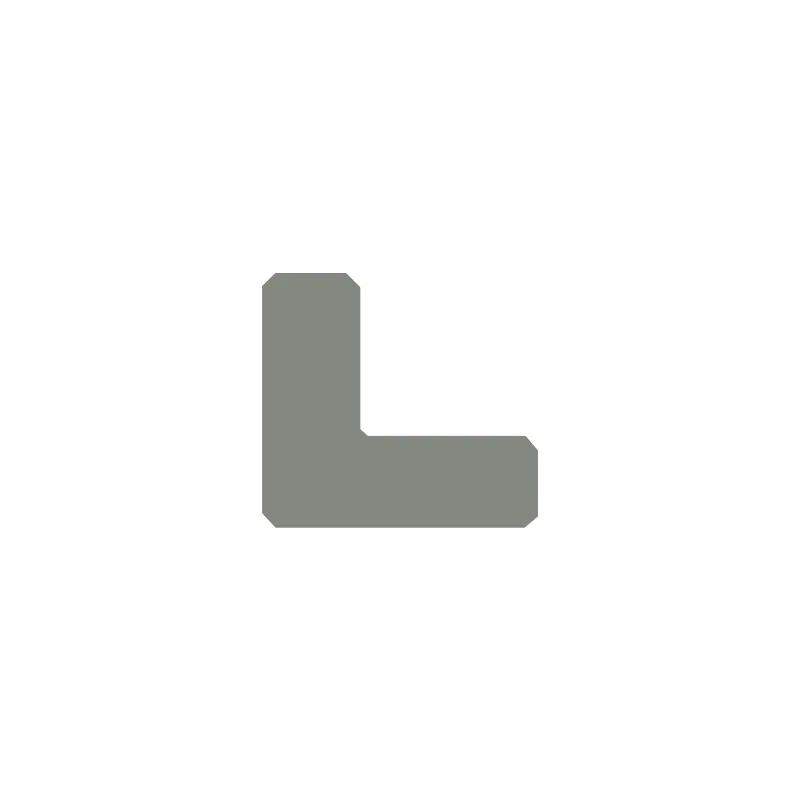

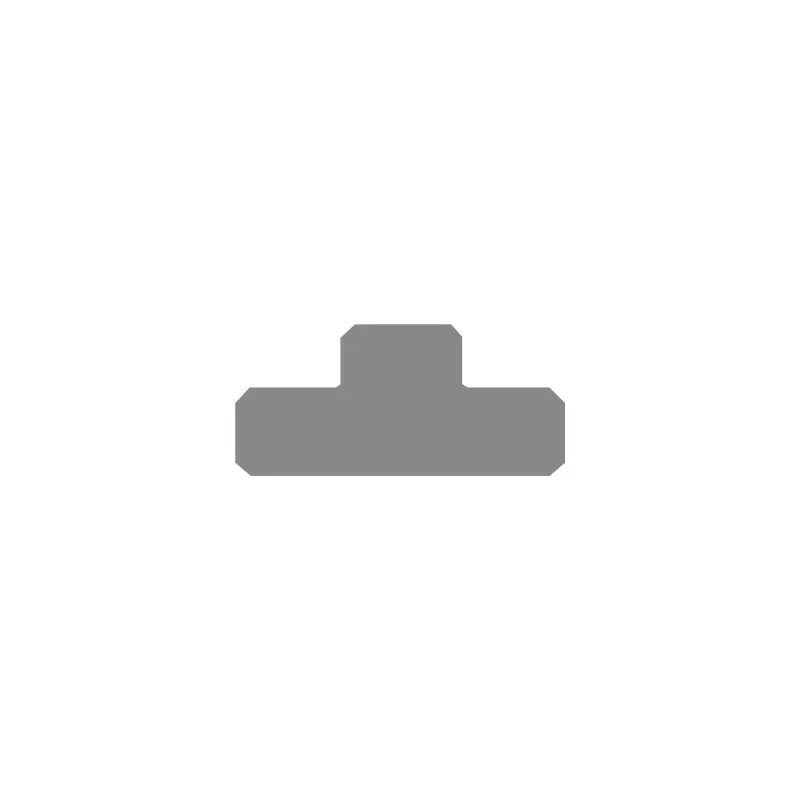

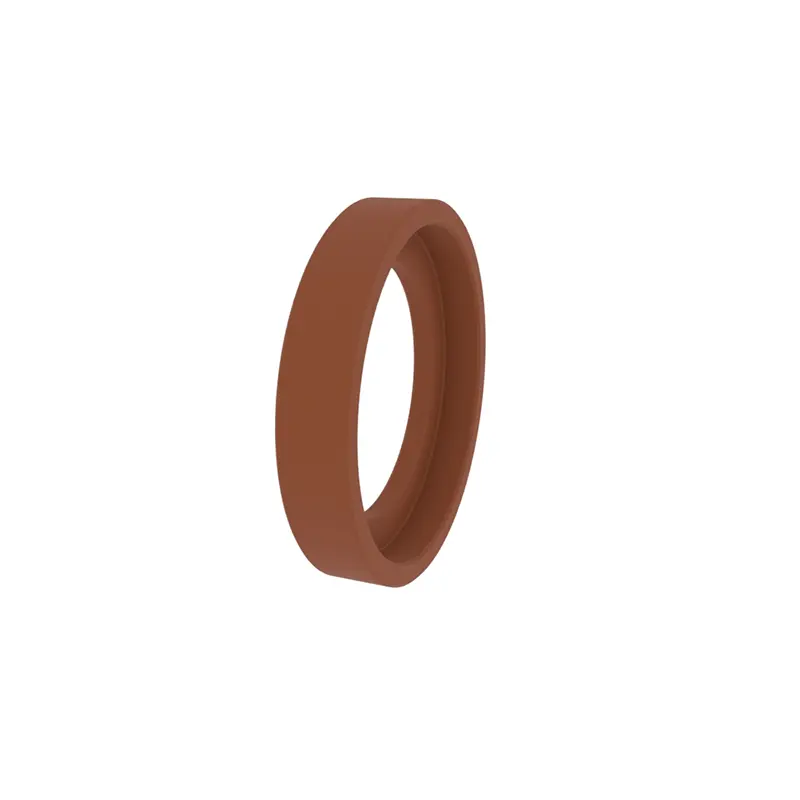

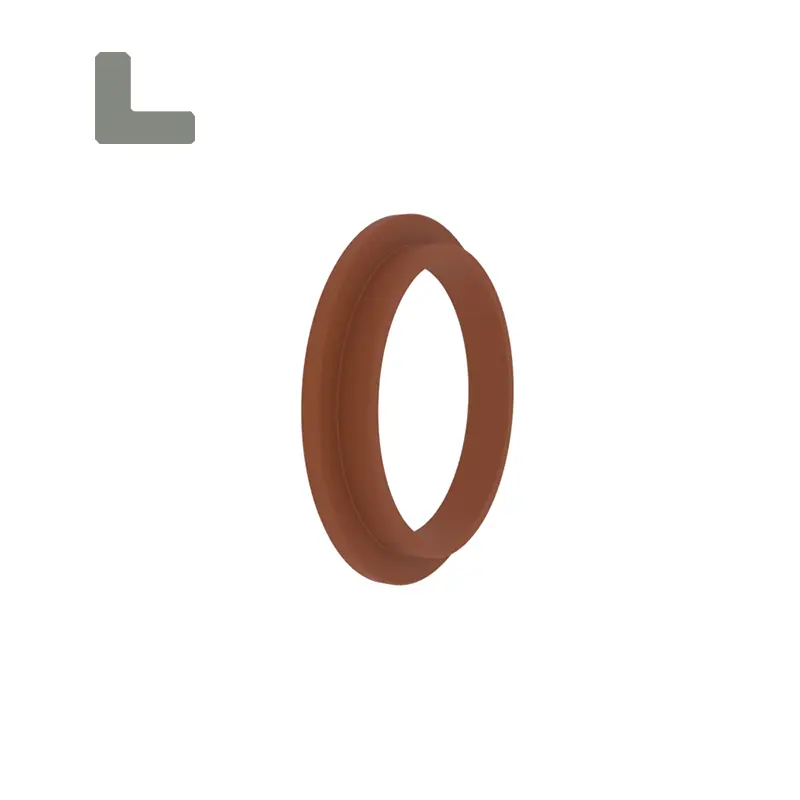

RCF103, ແຫວນຄູ່ມືມາດຕະຖານ RCF104 ແມ່ນເຫມາະສົມກັບຄູ່ມື Piston. ການອອກແບບທີ່ມີມູມເຮັດໃຫ້ມັນມີຫນ້າທີ່ຂອງແຫວນຄູ່ມືແລະການຮັກສາແຫວນ. ມັນສາມາດເປີດຫຼືບໍ່.

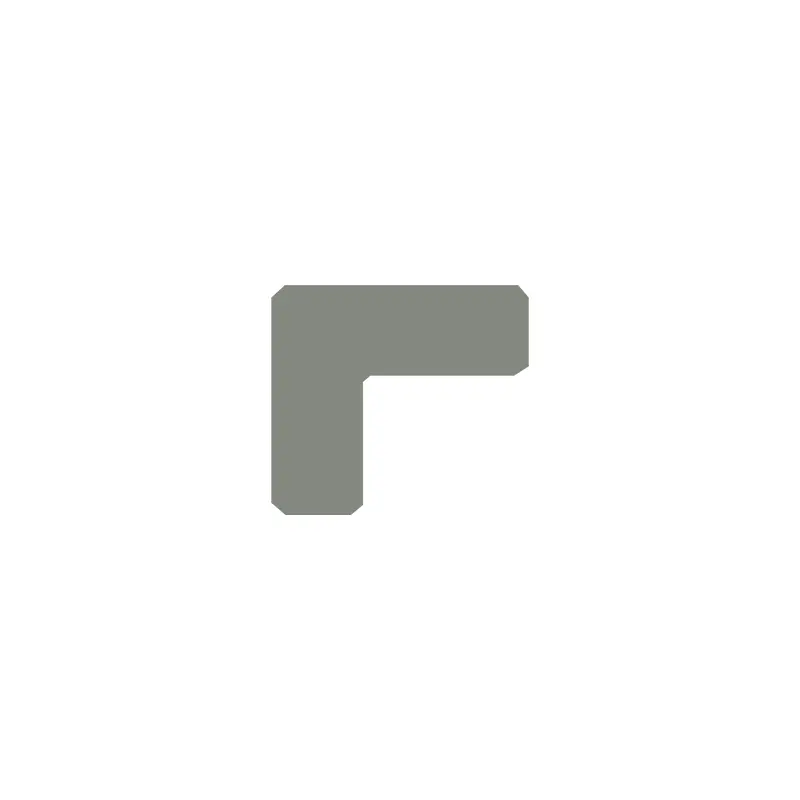

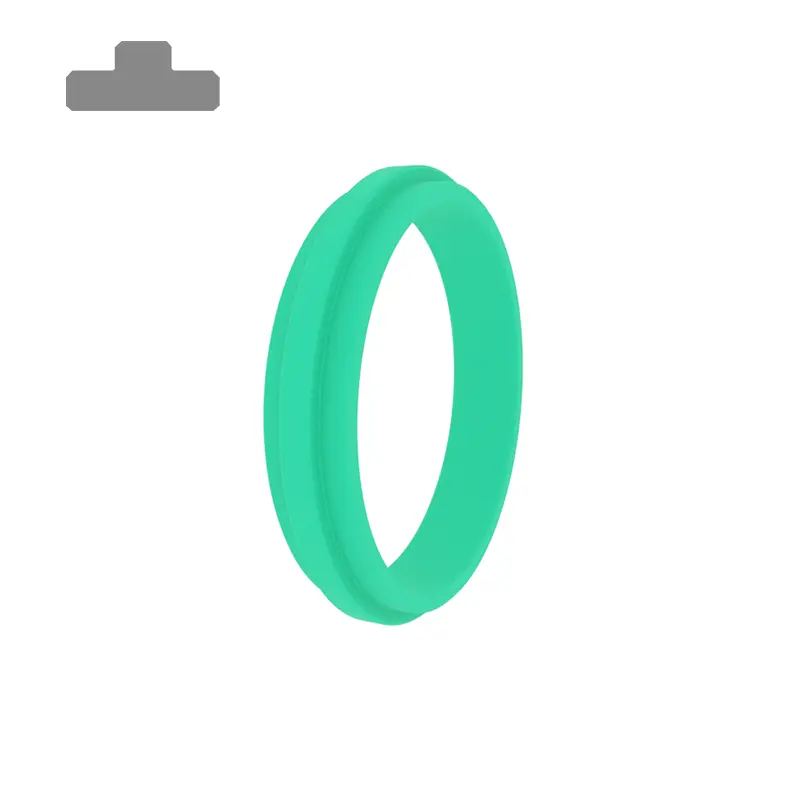

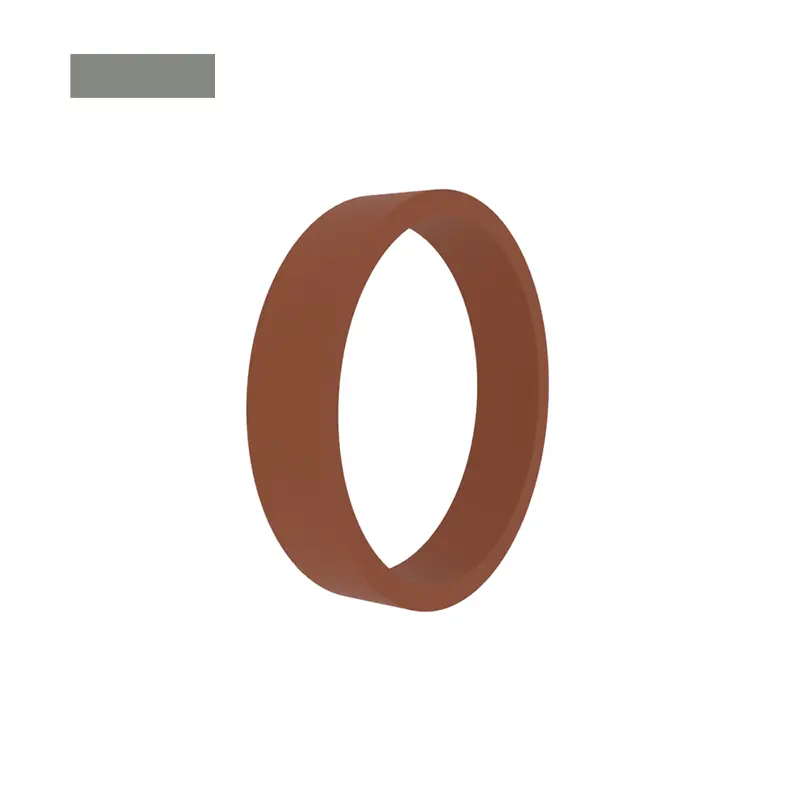

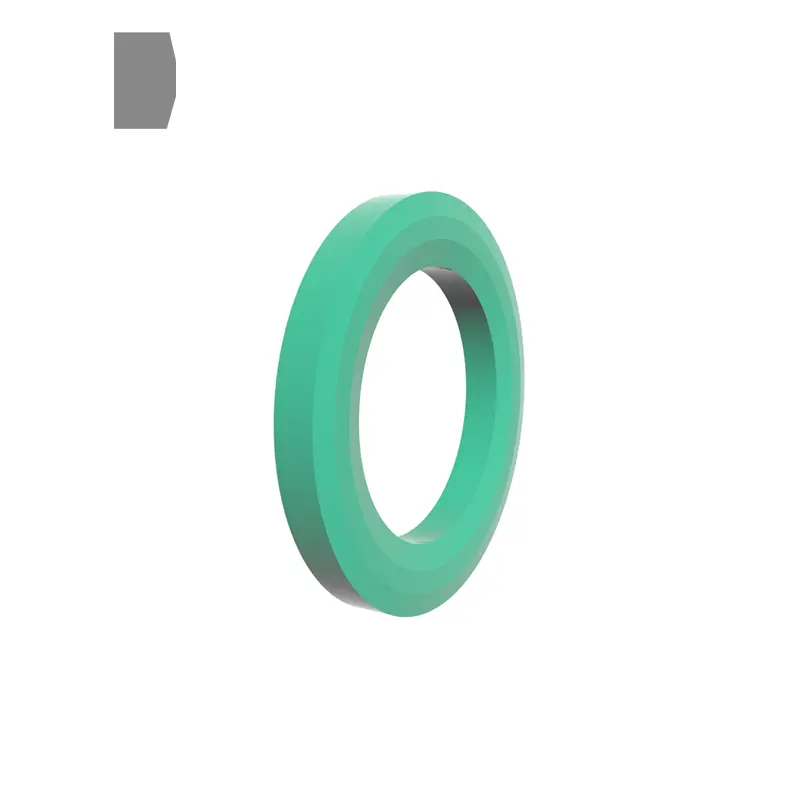

ແຫວນຄູ່ມືແບບມາດຕະຖານ RCF105 ແມ່ນເຫມາະສົມກັບຄູ່ມື Piston. ມັນມີແຫວນໂຄ້ງໃສ່ເສັ້ນຜ່າສູນກາງພາຍໃນ. ມັນສາມາດເປີດຫຼືບໍ່.
ແຫວນຄູ່ມືແບບມາດຕະຖານ RCF106 ແມ່ນເຫມາະສົມສໍາລັບຄູ່ມືແນະນໍາ Piston Rod. ມັນມີແຫວນໂຄ້ງຢູ່ໃນເສັ້ນຜ່າສູນກາງນອກ. ມັນສາມາດເປີດຫຼືບໍ່.

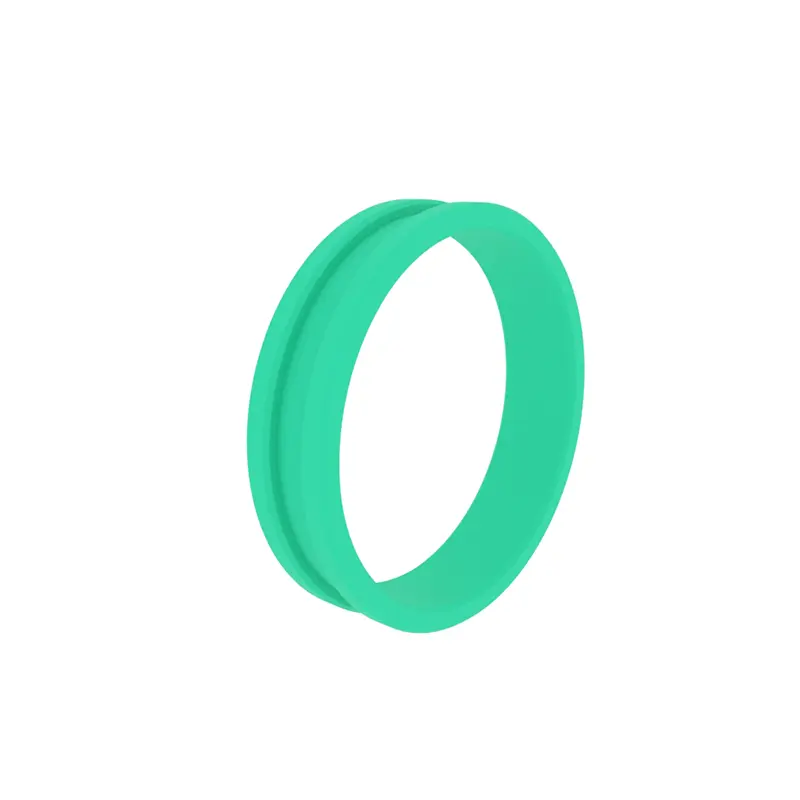

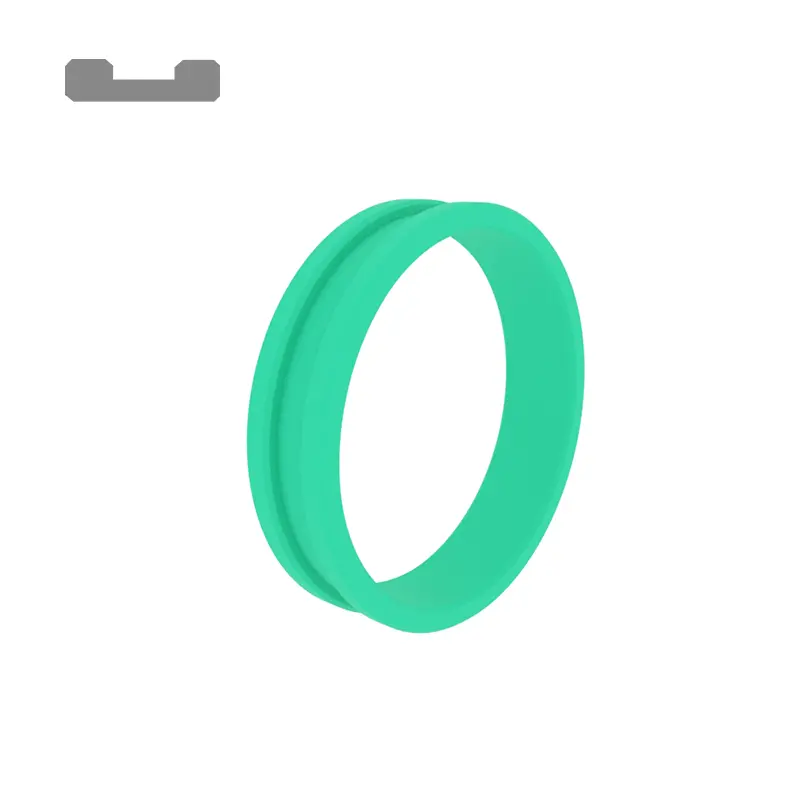

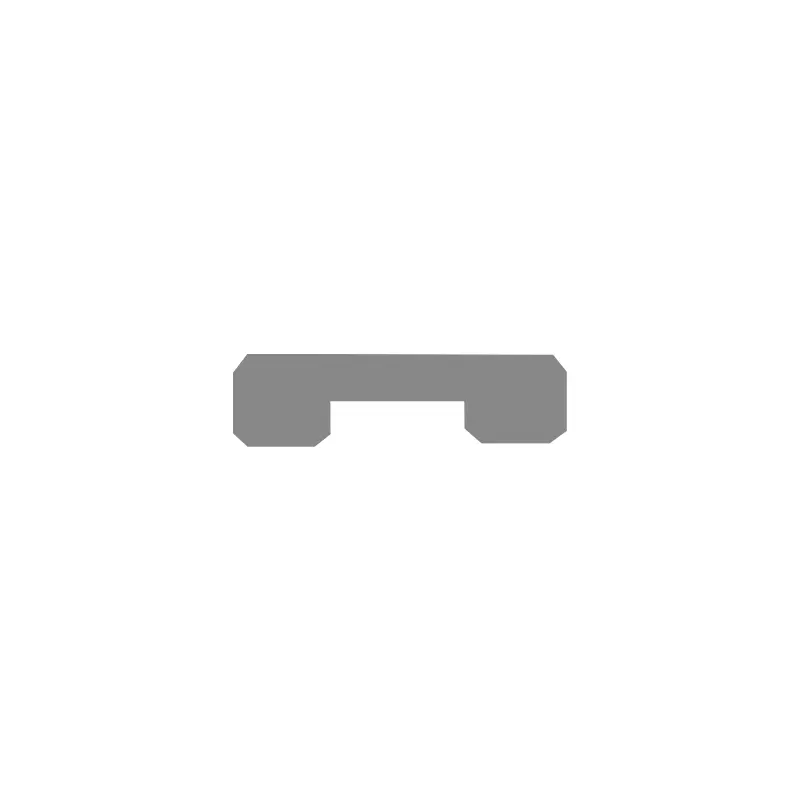

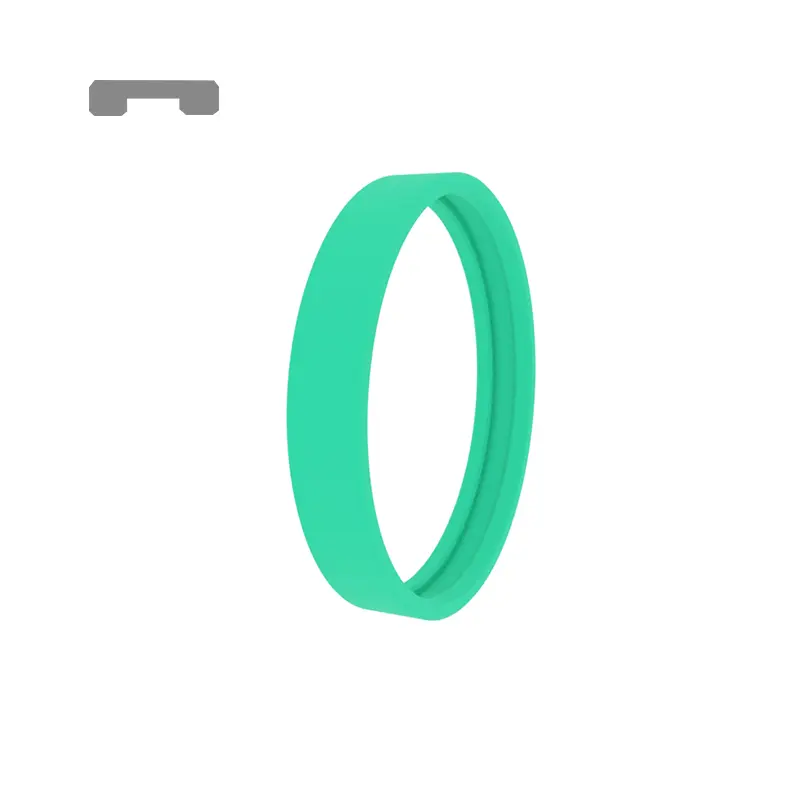

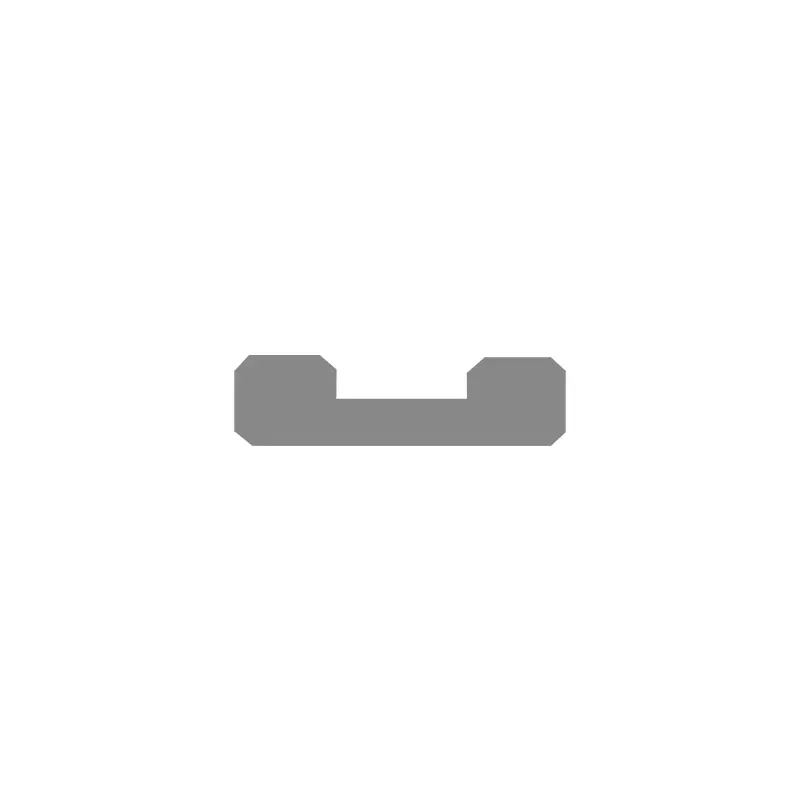

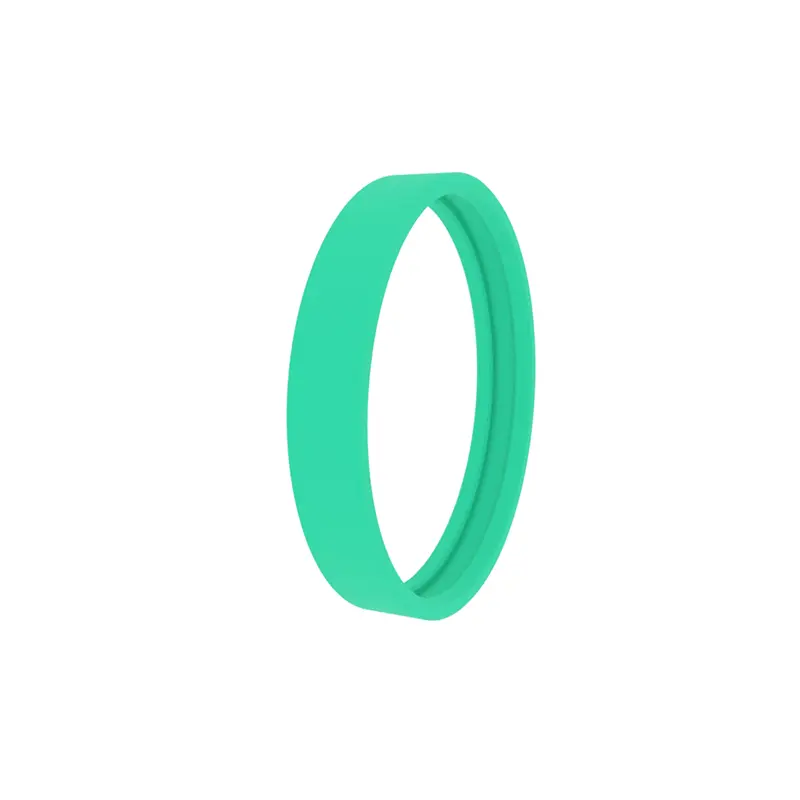

ແຫວນຄູ່ມືມາດຕະຖານ RCF107 ແມ່ນເຫມາະສົມກັບຄູ່ມື Piston. ມັນມີຮ່ອງຢູ່ໃນເສັ້ນຜ່າສູນກາງພາຍໃນ. ມັນສາມາດເປີດຫຼືບໍ່.

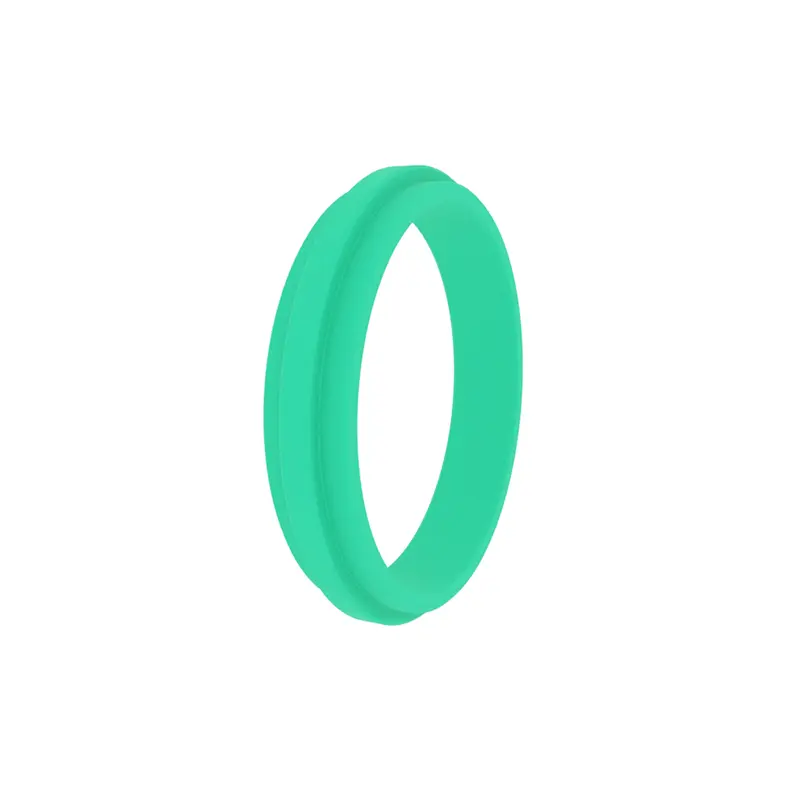

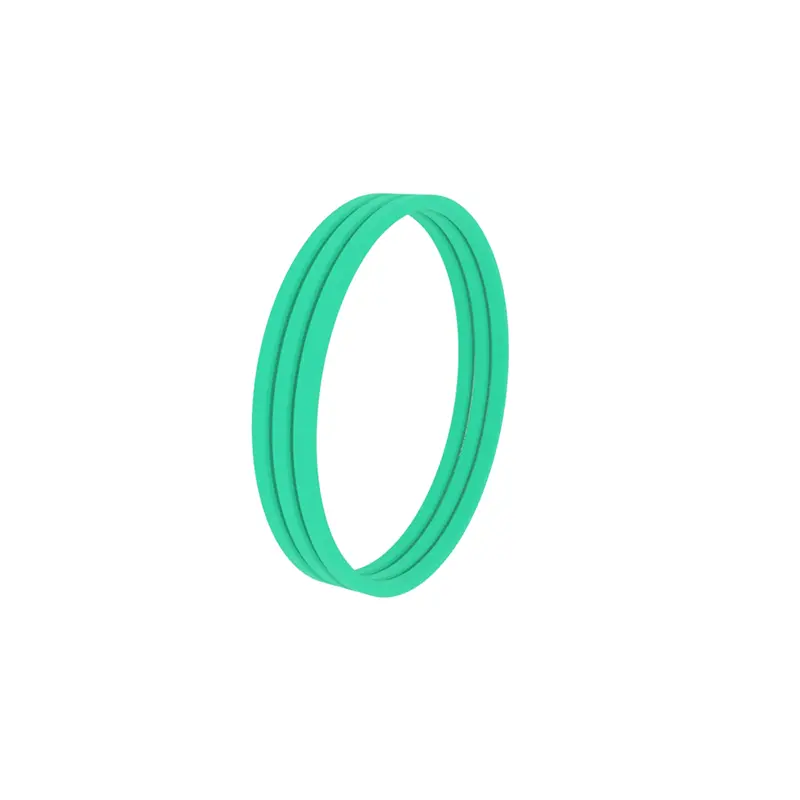

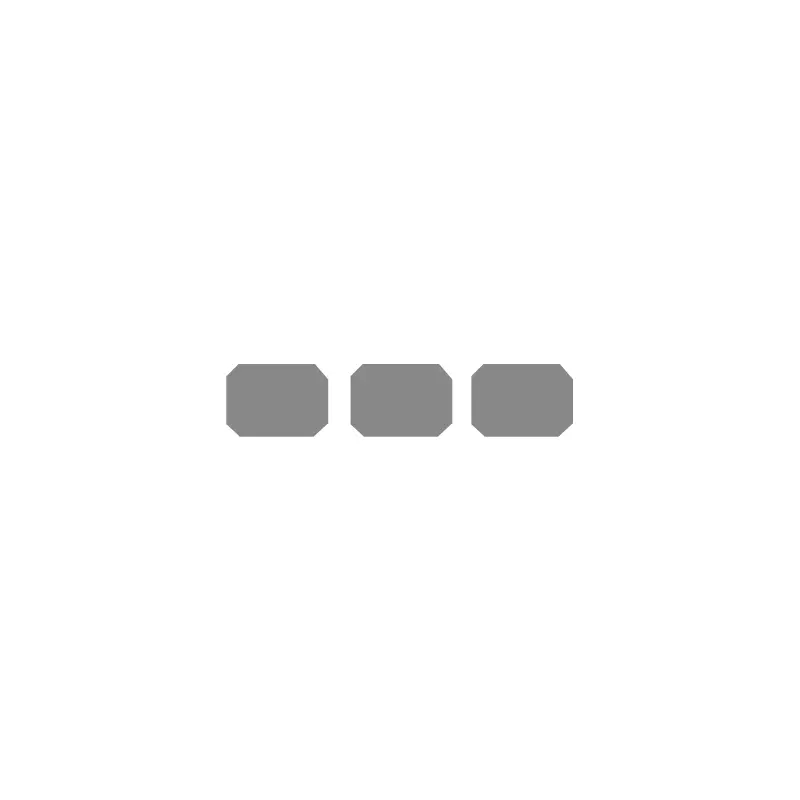

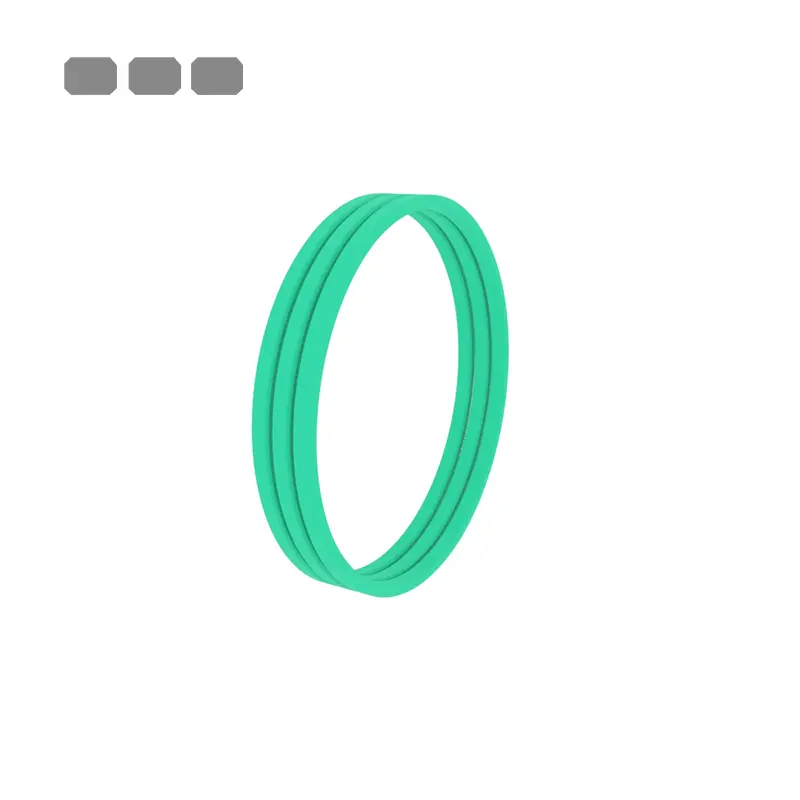

RCF108 standard guide ring, suitable for piston rod guiding, with grooves on the outer diameter, available with or without opening.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
ຄຸນນະສົມບັດຜະລິດຕະພັນ
ແຫວນຄູ່ມືປະທັບຕາທີ່ເຫມາະສົມກັບຄວາມສາມາດໃນໂລໂກ້ ISO10766, ສາມາດປ້ອງກັນ "ການຊັກ" ແລະມີຄວາມສາມາດໃນການໂຫຼດທີ່ເຂັ້ມແຂງ, ແລະຍັງຍືດຍາວກ່ອນທີ່ຈະເຂົ້າເຖິງອຸນຫະພູມທີ່ຫຍາບຄາຍ. ຂອບຂອງແຫວນຄູ່ມືແມ່ນ chamfered ເພື່ອປ້ອງກັນບໍ່ໃຫ້ຂອບຂອງການຖືກບີບເຂົ້າໄປໃນຊ່ອງຫວ່າງທີ່ຜະລິດໂດຍ chamfer semicircular ຂອງຮ່ອງ.
ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ
ເຄື່ອງຈັກວິສະວະກໍາ, ເຄື່ອງຈັກກະສິກໍາ, ການສີດອຸປະສັກເຄື່ອງຈັກ, ການຂົນສົ່ງເວທີ, ພາຫະນະທີ່ຕິດຢູ່, ພາຫະນະອຸດສາຫະກໍາ, ກົດ, ກະບອກສຽງ.

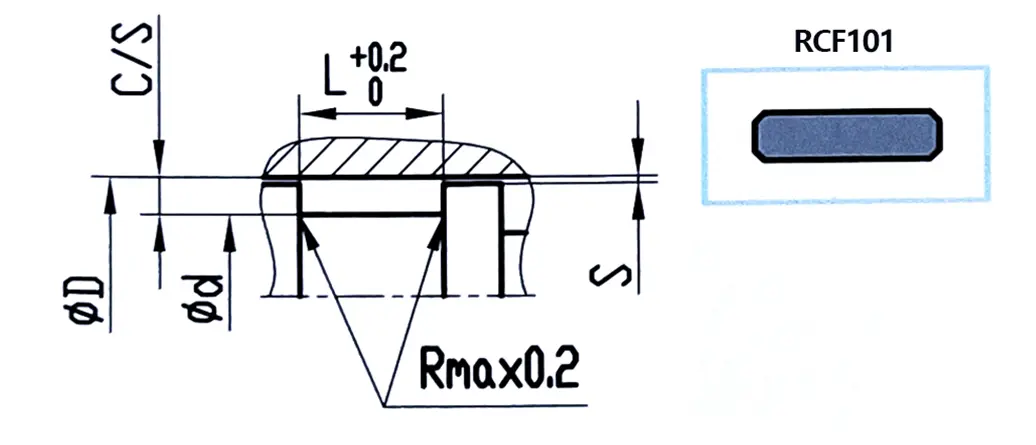

ຕົວຢ່າງ 1 ຂອງແຫວນສໍາລັບແຫວນຮ່ອງສໍາລັບ rod piston
| φd f8 | φd h8 | l + 0.2 | c / s | ການເກັບກູ້ Radial s |
| 6-29.9 | φD + 3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φD + 3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φD + 5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φD + 5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φD + 5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φD + 8 | 25 | 4 | 0.60-1.2 |
ຕົວຢ່າງ 2 ຂອງວົງແຫວນຂອງ Piston
| φd h8 | φd f8 | l + 0.2 | c / s | ການເກັບກູ້ Radial s |
| 6-29.9 | φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φD-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φD-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φD-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φD-8 | 25 | 4 | 0.60-1.2 |
ວັດຖຸ
1. PTFE (ສໍາລັບການໂຫຼດກາງແລະແສງສະຫວ່າງ);
2. POM ຫຼື PA (ສໍາລັບການໂຫຼດເບົາ);
3. ເສັ້ນໄຍຜ້າຝ້າຍ + ເສັ້ນໄຍຜ້າ (ສໍາລັບພາລະຫນັກ)
ການຄັດເລືອກຄວາມກວ້າງຂອງແຫວນຄູ່ມືແລະຈໍານວນ
ສູດສາມາດຖືກນໍາໃຊ້ເພື່ອກໍານົດ T = (F * f) / (d * pr)
t: ຄວາມກວ້າງຂອງແຫວນຄູ່ມື (ມມ), f: LIVE Opat Radial Load (N), N / MM²), D: D: ເສັ້ນຜ່າສູນກາງຂອງ piston ຫຼື piston rod (mm)
ຕົວຢ່າງ: D = 60mm, F = 40kn, PR = 90n / mm², f = 2, t = 40000 * 2 * 90 * 90 * 90 = 14.8mm
ຕົວເລືອກທີ່ຄິດໄລ່ແມ່ນການເລືອກແຫວນຄູ່ມືຫນຶ່ງທີ່ມີຄວາມກວ້າງຂອງ t = 15mm ແຫວນຫຼືສອງແຫວນຄູ່ມືທີ່ມີຄວາມກວ້າງຂອງ 9.7mm. ຖ້າມີສອງແຫວນຄູ່ມືທີ່ມີຄວາມກວ້າງຂອງ 9.7mm ແມ່ນຖືກເລືອກ, ປັດໄຈຄວາມປອດໄພສາມາດເພີ່ມເປັນ 2.6. ໂດຍທົ່ວໄປແລ້ວ, ປັດໃຈຄວາມປອດໄພທີ່ແນະນໍາແມ່ນ F = 2
ການກໍານົດການຕັດຄວາມຍາວ
l = 3.14 * (D-W) -K ສໍາລັບ PISTON
l = 3.14 * (d + W) -K ສໍາລັບ Piston Rod
K ແມ່ນອຸນຫະພູມທີ່ບໍ່ມີ, 0.8 ຖືກເລືອກໃນເວລາທີ່ອຸນຫະພູມຕໍ່າກວ່າ 120 ອົງສາ, ແລະ 2.0 ແມ່ນຖືກເລືອກເມື່ອອຸນຫະພູມສູງກວ່າ 120 ອົງສາ.

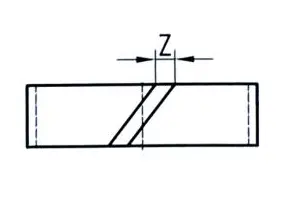

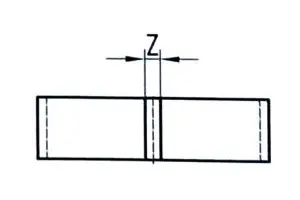

ການຄິດໄລ່ຊ່ອງຫວ່າງການຕັດ Z
|
|
ອິດສະຫຼະ / Pom | PTFE |
| ສໍາລັບ rod piston | 0.050 (φD + W) | 0.042 (φD + W) |
| ສໍາລັບ piston | 0.050 (φd-w) | 0.042 (φd-w) |
ປະເພດການຜ່າຕັດ
ຕັດ 30 ° Belvel
ການຕັດກົງ (ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການຫມູນວຽນຫລືແກວ່ງແລະຮ່ອງທີ່ບໍ່ໄດ້ມາດຕະຖານ)

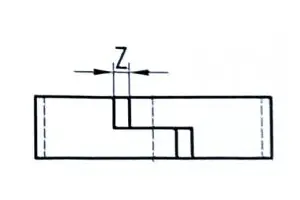

ການຜ່າຕັດຮູບ z (ຍັງມີຫນ້າທີ່ປະທັບຕາ)
