ພວກເຮົາສະຫນອງວິທີແກ້ໄຂການປະທັບຕາສະຖິດເຕັມຮູບແບບ, ເຊິ່ງກວມເອົາຈຸດປະສົງທໍາມະດາແລະຜະລິດຕະພັນພິເສດສູງ. RCFL106 / 102 ແລະ RCK126 ແມ່ນແບບຈໍາລອງພື້ນຖານທີ່ມີໂຄງສ້າງງ່າຍໆແລະການນໍາໃຊ້ກ້ວາງ; RCS130 / 141 ແລະ RCFL108 ຮັບຮອງເອົາການອອກແບບຕິດຕັ້ງເສັ້ນຜ່າສູນກາງເສັ້ນຜ່າສູນກາງນອກເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງການຝັງທ້ອງ; RCK120 / 127 ແລະຜະລິດຕະພັນຊຸດທີ່ຄ້າຍຄືກັນອື່ນໆບັນລຸຄວາມຫນ້າເຊື່ອຖືອັນດຽວກັນໂດຍຜ່ານການຕິດຕັ້ງເສັ້ນຜ່າສູນກາງໃນເສັ້ນຜ່າສູນກາງ.
ໃນການຕອບສະຫນອງກັບການປະທັບຕາຂອງ Flange, RCF110 ແລະ RCR118 ສາມາດຕ້ານທານກັບທັງສອງທິດທາງ, ແລະທິດທາງຄວາມກົດດັນຕ້ອງໄດ້ຮັບການລະບຸ. ຜະລິດຕະພັນແມ່ນມີຄວາມກົດດັນຕ່ໍາໃຫ້ກັບສະພາບການເຮັດວຽກທີ່ມີຄວາມກົດດັນສູງ, ແລະມີຄວາມທົນທານແລະທົນທານໃນການເຊື່ອມຕໍ່ບົບໄຮໂດຼລິກ, ປະທັບຕາທໍ່ສົ່ງແລະຜະລິດຕະພັນອຸດສາຫະກໍາ.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
ຄໍາຮ້ອງສະຫມັກ: ຈຸດປະສົງທົ່ວໄປ, ປະທັບຕາຂອງ id, OD SEE, SOPHER
ຄໍາສັບ O-ແຫວນແລະຮ່ອງ
ຂະຫນາດຄໍາສັ່ງ
φd1 ...... ເສັ້ນຜ່າສູນກາງພາຍໃນ
φd2 ...... ເສັ້ນຜ່າສູນກາງສ່ວນ
ຕົວຢ່າງ
ແບບ: RCFL106
ເສັ້ນຜ່າສູນກາງດ້ານໃນເສັ້ນສູນກາງ: 14x1.8
ອຸປະກອນການ: NBR
ຄໍາຮ້ອງສະຫມັກ
ຄວາມກົດດັນຈາກພາຍໃນ: O-ring ຖືກບີບອັດຈາກເສັ້ນຜ່າສູນກາງພາຍນອກ
ຄວາມກົດດັນຈາກພາຍນອກ: O-ring ຖືກບີບອັດຈາກເສັ້ນຜ່າສູນກາງພາຍໃນ

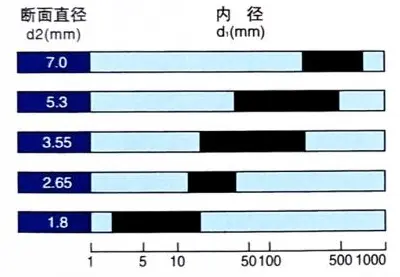

ແຫວນ O-rings ມີຄວາມທົນທານໃນການຜະລິດທີ່ຊັດເຈນ. ຄວາມທົນທານທີ່ອະນຸຍາດໄດ້ມາດຕະຖານໄດ້ມາດຕະຖານຕາມ DIE3771 ແລະ ISO3601 / 1 (ເສັ້ນຜ່າສູນກາງຂ້າມສ່ວນທີ່ສູງເຖິງ 7 ມມ, ເສັ້ນຜ່າກາງພາຍໃນສູງເຖິງ 670mm). ຄວາມທົນທານທີ່ສອດຄ້ອງກັນແມ່ນສະແດງຢູ່ໃນຕາຕະລາງຕໍ່ໄປນີ້.
| ປະຕິບັດ | ||||||||
| ປ້ອມ | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| ຄວາມອົດທົນ | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0.25 |
| ຄວາມທົນທານໃນເສັ້ນຜ່າສູນກາງພາຍໃນ | ||||||||||
| ເສັ້ນຜ່າກາງພາຍໃນ | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| ຄວາມອົດທົນ | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| ອັດຕາສ່ວນໃນເສັ້ນຜ່າສູນກາງພາຍໃນທີ່ສອດຄ້ອງກັນ% | ||||||||||

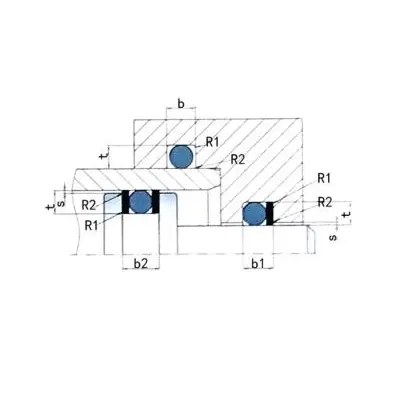

ຂະຫນາດຮ່ອງ
 |
||||||||||
| ປ້ອມ d2 | ຄວາມເລິກຂອງ Groove t | ຫນ່ວຍບໍລິການ WidTh Groove: mm (+0.20) | ລັດສະຫມີ ລ mm | |||||||
| mm | ສະຖິດ | dynamic (hydraulic) | Dynamic (pneumatic) | b ບໍ່ມີແຫວນທີ່ຮັກແພງ | ຂ 1 ແຫວນເກັບຄືນ | B2 2 ແຫວນເກັບໄວ້ | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
