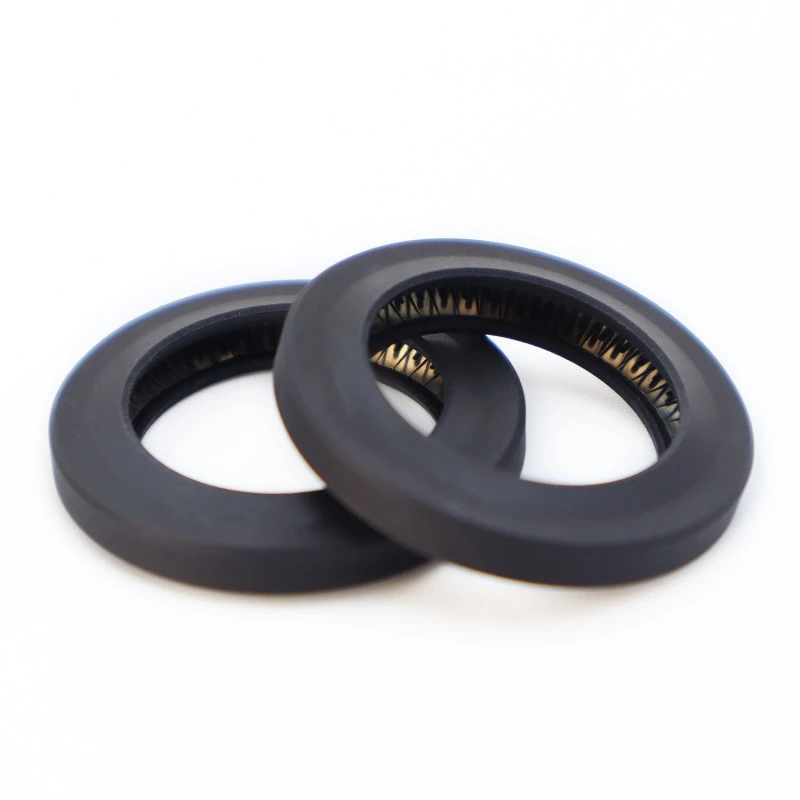

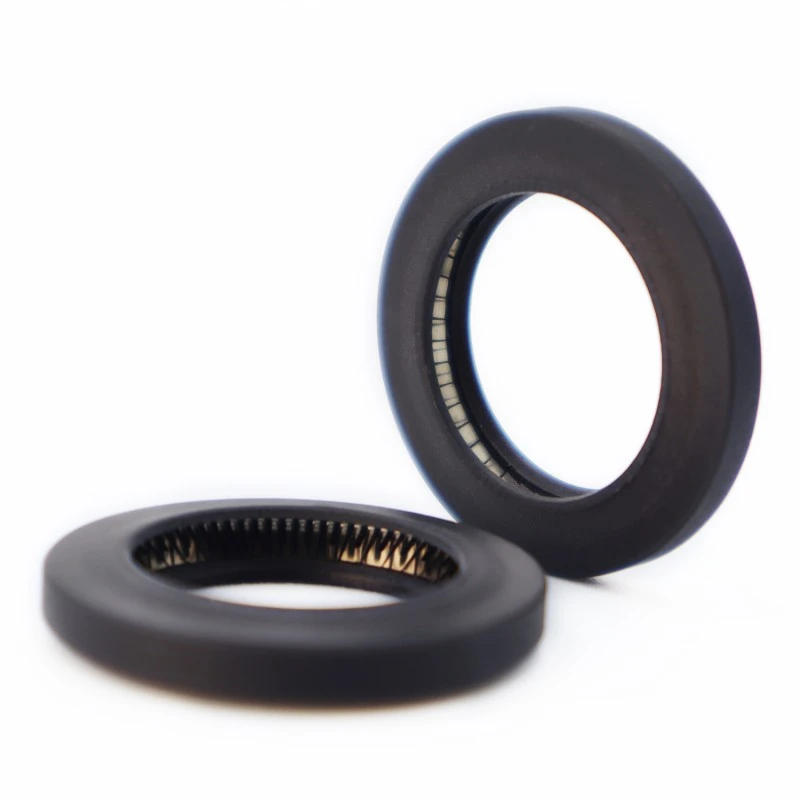

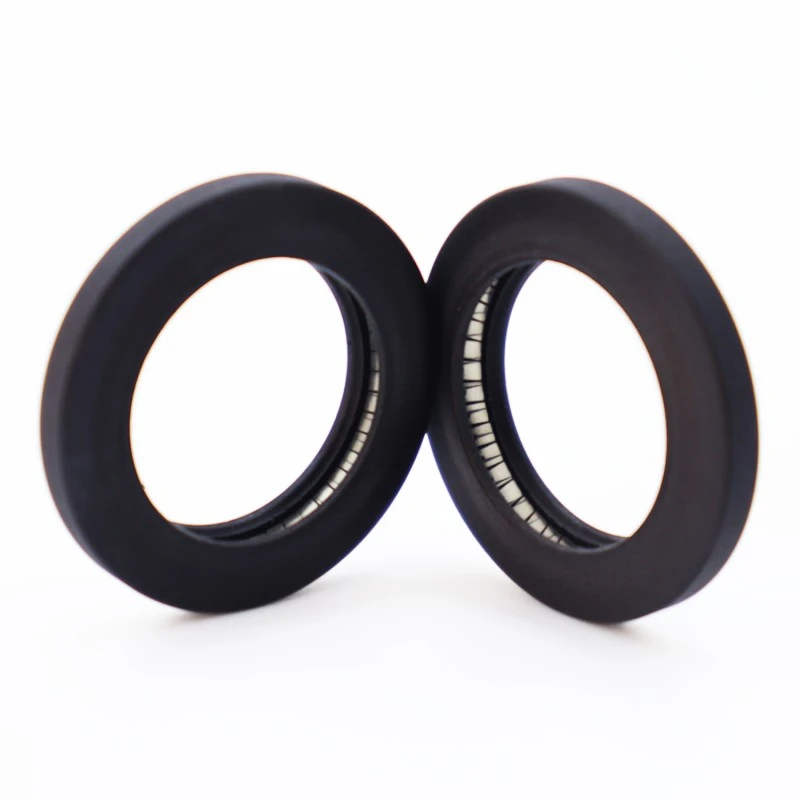

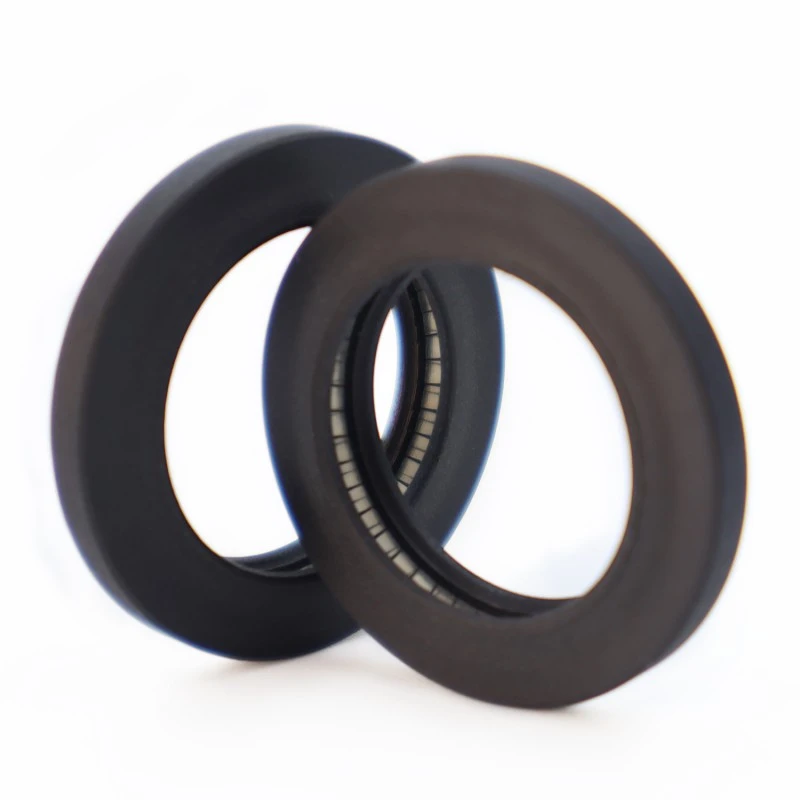

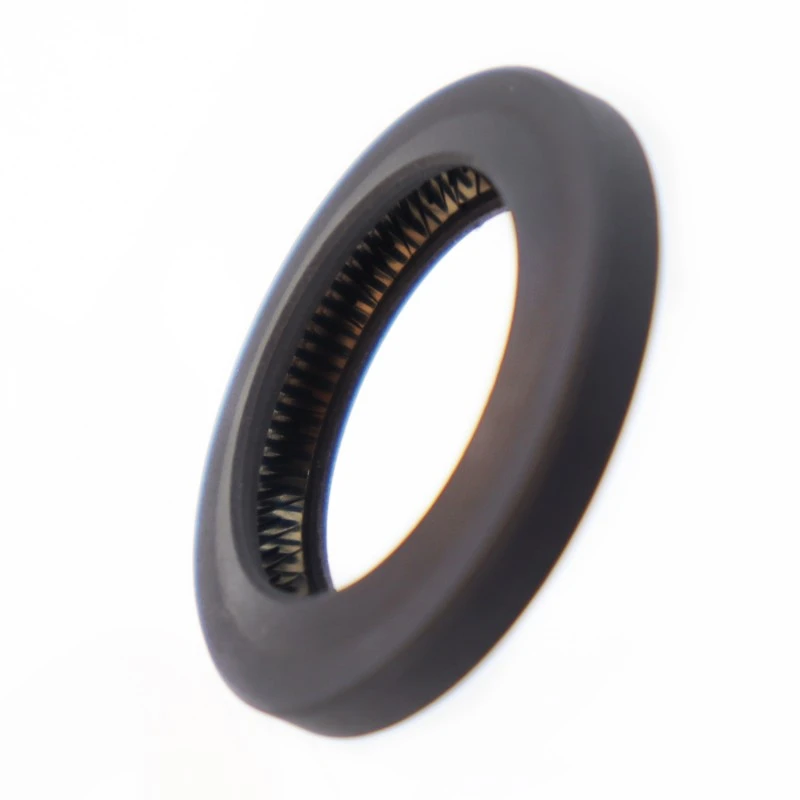

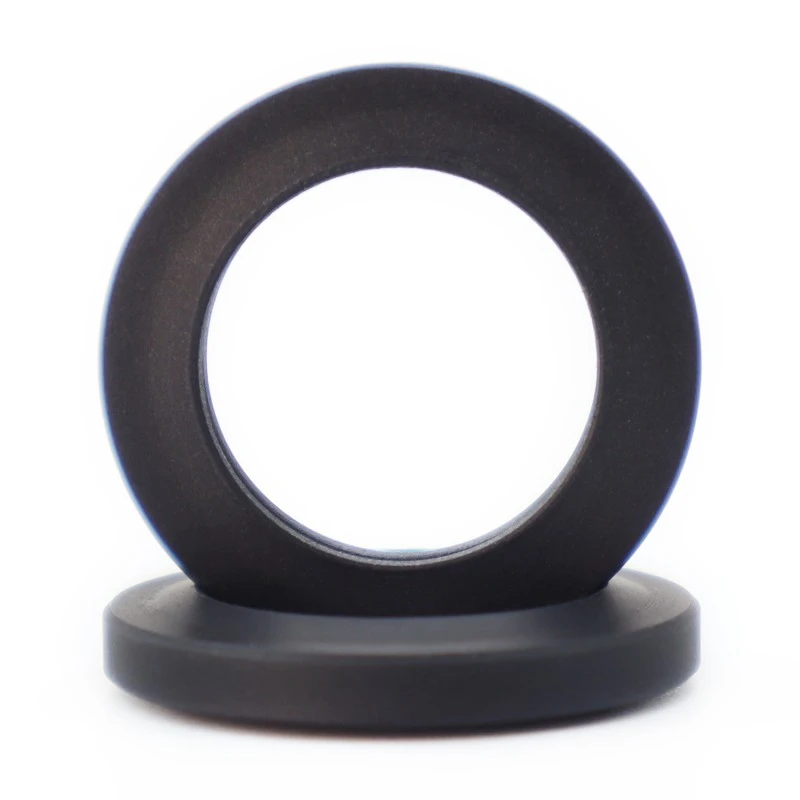

ປະທັບຕາ RC2876 ປະກອບດ້ວຍພາກຮຽນ spring ສະແຕນເລດແລະພາດສະຕິກປະສິດທິພາບສູງ. ພາກຮຽນ spring ສະແຕນເລດສາມາດເປັນພາກຮຽນ spring ຮູບ V ຫຼືຮູບ O. ເມື່ອໃຊ້ RC2876-B, ຕ້ອງເລືອກວັດສະດຸ elastomer ທີ່ເຫມາະສົມ.
ເງື່ອນໄຂການເຮັດວຽກທີ່ນຳໃຊ້ (ຄ່າສູງສຸດບໍ່ຄວນເກີດຂຶ້ນພ້ອມໆກັນ)
|
ຄວາມກົດດັນ (MPa) |
ຄວາມໄວ (m/s) |
ອຸນຫະພູມ (°C) |
ຂະຫນາດກາງ |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
ທາດແຫຼວ, ສານເຄມີ, ແລະທາດອາຍຜິດທັງໝົດ |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
ການເລືອກວັດສະດຸ
1. ວັດສະດຸ O-ring ທີ່ມາພ້ອມກັບສາມາດເລືອກໄດ້ຈາກ: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), ແລະອື່ນໆ.
2. ວັດສະດຸວົງການຜະນຶກ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ແລະອື່ນໆ.
3. ສະແຕນເລດສະແຕນເລດສາມາດເລືອກໄດ້ຈາກພາກຮຽນ spring ຮູບ O ແລະພາກຮຽນ spring ຮູບ V.
ຕົວຢ່າງຄໍາສັ່ງ
RC2876-40-PTFE4+V: ເສັ້ນຜ່າສູນກາງດ້ານນອກຂອງຄວາມກົດດັນພາຍໃນແມ່ນ 40, ວັດສະດຸວົງແຫວນປະທັບຕາແມ່ນ PTFE4, ພາກຮຽນ spring ເປັນພາກຮຽນ spring ຮູບ V.
RC2876-B-40-PTFE4+R02: ເສັ້ນຜ່າສູນກາງດ້ານນອກຂອງຄວາມກົດດັນພາຍໃນແມ່ນ 40, ອຸປະກອນການປະທັບຕາຂອງວົງແຫວນແມ່ນ PTFE4, O-ring ທີ່ກົງກັນແມ່ນເຮັດດ້ວຍ fluororubber.
ຫມາຍເຫດ: ຖ້າຈໍາເປັນຕ້ອງມີໄລຍະການຂະຫຍາຍ, ກະລຸນາໃຊ້ຈໍານວນຊຸດ.
ຕາຕະລາງສະເພາະ (ສະເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່)
|
ເລກລໍາດັບ |
ເລກລໍາດັບ |
ຊ່ວງມາດຕະຖານ DH11 |
ຂະຫຍາຍຂອບເຂດ DH11 |
ຄວາມເລິກຂອງຮ່ອງ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ມຸມມົນ Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
