ປະທັບຕາປາກ shaft Rotaryເປັນທີ່ຮູ້ຈັກທົ່ວໄປເປັນປະທັບຕານ້ໍາມັນ. ເຂົາເຈົ້າໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນເຮືອນ bearing rotary ແລະ undergo motion ພີ່ນ້ອງກັບ shaft rotating ໄດ້. ການໃສ່ໂລຫະສະຫນອງການສະຫນັບສະຫນູນໂຄງສ້າງ, ໃນຂະນະທີ່ພາກຮຽນ spring garter ນໍາໃຊ້ preload radial ກັບປາກການຜະນຶກ, ປ້ອງກັນການຮົ່ວໄຫຼຂອງ lubricant ແລະ ingress ຂອງສິ່ງປົນເປື້ອນພາຍນອກ.

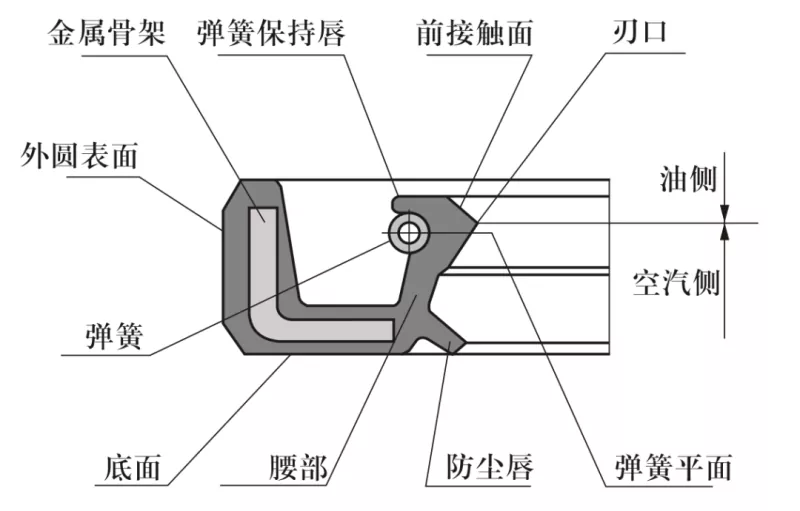

Schematic ຂອງປະທັບຕານ້ໍາທົ່ວໄປຂ້າມພາກສ່ວນ
1. ອຸປະກອນການ Shaft: ທົ່ວໄປເຫຼັກກາກບອນຫຼືສະແຕນເລດ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງ, ແຜ່ນ chrome ຖືກນໍາໃຊ້, ມີຄວາມແຂງຂອງ HRC 40-45.
2. ການອອກແບບ shaft rotary ແລະທີ່ຢູ່ອາໄສ bore: ດ້ານ shaft ຕ້ອງກ້ຽງແລະບໍ່ມີ burrs. ເຄື່ອງຫມາຍເຄື່ອງຈັກກ້ຽວວຽນສາມາດສ້າງຜົນກະທົບຂອງປັ໊ມທີ່ນໍາໄປສູ່ການຮົ່ວໄຫຼ; ດັ່ງນັ້ນ, ມັນໄດ້ຖືກແນະນໍາໃຫ້ grind ບໍລິເວນ shaft ບ່ອນທີ່ປະທັບຕາໄດ້ຖືກຕິດຕັ້ງໃຫ້ roughness ດ້ານຂອງ Ra 0.1-0.5 μm. ຕ້ອງການສໍາເລັດຮູບທີ່ລຽບກວ່າເນື່ອງຈາກຄວາມໄວການຫມຸນເພີ່ມຂຶ້ນ.
ເພື່ອອໍານວຍຄວາມສະດວກໃນການຕິດຕັ້ງແລະການໂຍກຍ້າຍ, shaft ແລະ bore ເຮືອນຕ້ອງໄດ້ຮັບການອອກແບບ chamfers ຫຼືຂອບມົນ, ດັ່ງທີ່ສະແດງຢູ່ໃນຮູບ 1 ແລະ 2.

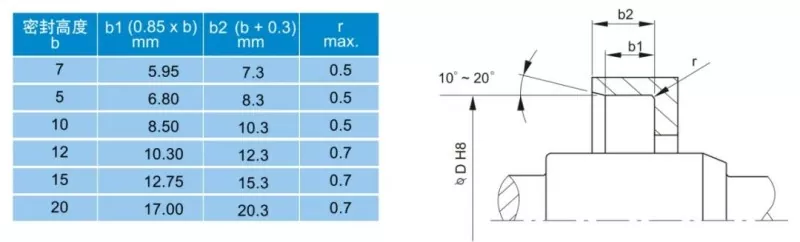

ຮູບທີ 1: ການອອກແບບເຮືອນຫຼັງຄາເຮືອນ

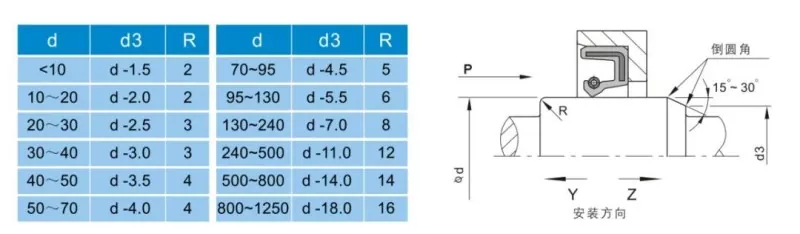

ຮູບທີ 2: ການອອກແບບ shaft shaft rotary

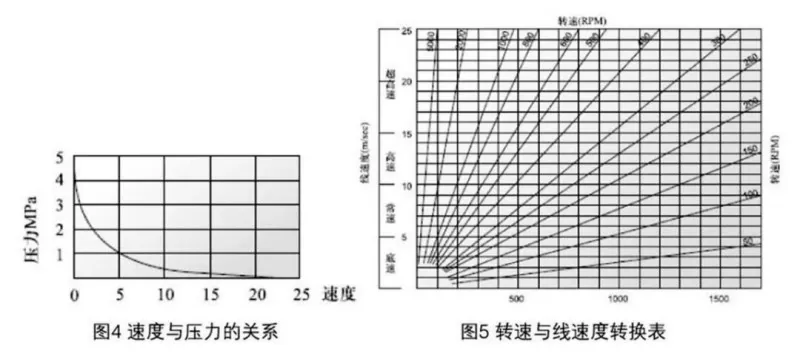

ມີປັດໃຈຈໍານວນຫລາຍທີ່ມີອິດທິພົນຕໍ່ການປະຕິບັດການຜະນຶກ. ນອກເຫນືອຈາກວັດສະດຸແລະໂຄງສ້າງຂອງຕົນເອງຂອງປະທັບຕານ້ໍາມັນ, ປັດໃຈເຊັ່ນ: ຂະຫນາດກາງ, ອຸນຫະພູມ, ຄວາມກົດດັນ, ການຫລໍ່ລື່ນ, ຄວາມໄວ, ແລະຄວາມຫນາແຫນ້ນຂອງພື້ນຜິວມີຜົນກະທົບໂດຍກົງຕໍ່ການປະຕິບັດ - ແລະປັດໃຈເຫຼົ່ານີ້ມັກຈະພົວພັນກັບກັນແລະກັນ. ຕາຕະລາງຕໍ່ໄປນີ້ແມ່ນສະຫນອງໃຫ້ສໍາລັບການອ້າງອີງຜູ້ໃຊ້.

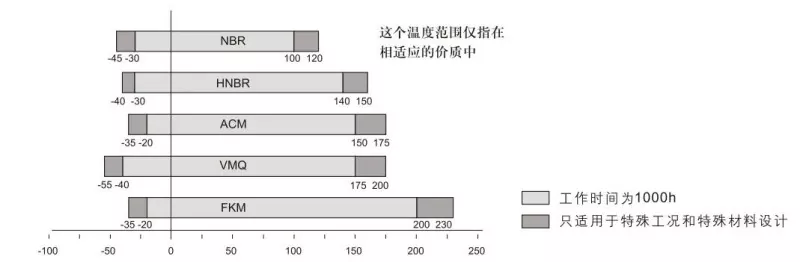

ຮູບທີ 3: ຜົນກະທົບຂອງອຸນຫະພູມຕໍ່ກັບປະທັບຕານ້ໍາມັນ

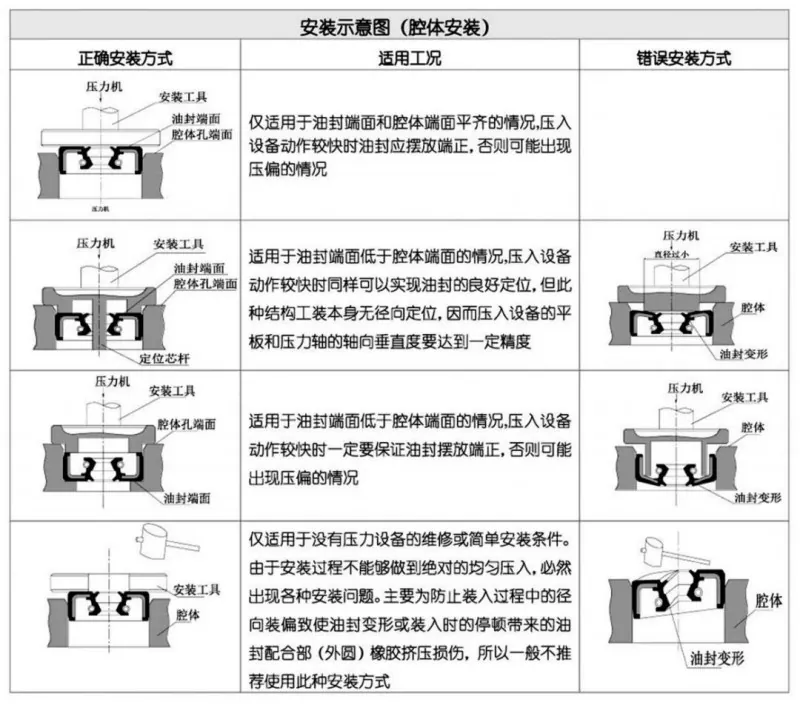

ການຕິດຕັ້ງຢ່າງລະມັດລະວັງແມ່ນເງື່ອນໄຂເບື້ອງຕົ້ນສໍາລັບການເຮັດວຽກທີ່ເຫມາະສົມຂອງປະທັບຕານ້ໍາມັນ.
