ປະທັບຕາຫມູນວຽນຂອງ Ruichen ປະທັບຕາປະທັບຕາຂອງ SEPATRY ສໍາລັບ Slurry ຊີມັງແມ່ນເຮັດດ້ວຍສະຕິກທີ່ມີປະສິດທິພາບສູງໃນສຕິກທີ່ມີຂະຫນາດໃຫຍ່ ພວກມັນເຫມາະສົມກັບສະພາບການເຮັດວຽກທີ່ຮຸນແຮງເຊັ່ນ: ປັ ach ອບັ, ມມຶກ, ຂູດສະເກັດ, ອຸປະກອນຂຸດຄົ້ນນ້ໍາມັນແລະພືດປະສົມຊີມັງ. ພວກເຂົາແບ່ງອອກເປັນສອງແບບ: RC2061 ແລະ RC2062.
ທັງ RC2061 ແລະ RC2062 ແມ່ນເຫມາະສົມກັບການປະທັບຕາທາງດຽວຂອງການເຄື່ອນໄຫວຂອງຜູ້ໄຮໂດຼລິກແລະຫມູນວຽນແບບໄຮໂດຼລິກ. ພວກເຂົາມີຄຸນລັກສະນະຂອງຊີວິດທີ່ຍາວນານ, ມີການແຕກແຍກຕ່ໍາ, ປະທັບຕາທີ່ດີ, ພື້ນທີ່ໂຄງສ້າງນ້ອຍໆ, ແລະການຕິດຕັ້ງງ່າຍ, ໃຊ້ແລະບໍາລຸງຮັກສາງ່າຍ. ການອອກແບບປາກຂອງປາກແລະຄວາມຫນາຂອງຄວາມຫນາພິເສດມີຜົນກະທົບຂອງການປະທັບຕາທີ່ດີແມ່ນແຕ່ໃນສື່ທີ່ຮ້າຍແຮງເຊັ່ນ Sument Slurry. ໃນເວລາທີ່ໃຊ້ສໍາລັບການຜະນຶກເຂົ້າໃນສື່ທີ່ຂີ້ຄ້ານ, ພວກເຮົາແນະນໍາໃຫ້ມີການຫລໍ່ລື່ນລະຫວ່າງສອງ (ຫຼືຫຼາຍກວ່ານັ້ນ) ປະທັບຕາ.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
ຄຸນນະສົມບັດຜະລິດຕະພັນ:
ຊີວິດຍາວ: ການປະສົມປະສານຂອງສະປທຸມວິສະວະກໍາທີ່ເຮັດວຽກສູງແລະຢາງພາລາ, ຄວາມທົນທານທີ່ແຂງແຮງ.
ຄວາມຂັດແຍ້ງຕ່ໍາ: ການອອກແບບທີ່ດີທີ່ສຸດຊ່ວຍຫຼຸດຜ່ອນຄວາມຕ້ານທານແລ່ນແລະປັບປຸງປະສິດທິພາບ.
ການປະທັບຕາທີ່ດີເລີດ: ການອອກແບບສົບປະທັບຕາພິເສດ, ເຫມາະສໍາລັບສື່ມວນຊົນອັນຕະລາຍເຊັ່ນ: ຊີມັງ slurry.
ໂຄງສ້າງທີ່ຫນາແຫນ້ນ: ການອອກແບບພື້ນທີ່ນ້ອຍ, ການຕິດຕັ້ງງ່າຍແລະບໍາລຸງຮັກສາງ່າຍ.
ໃຊ້ໄດ້ກັບສະພາບການເຮັດວຽກທີ່ຮຸນແຮງ: ອອກແບບສໍາລັບສື່ມວນຊົນເຊັ່ນ: ຂີ້ຕົມແລະຂີ້ກະເທີ່, ດ້ວຍການປະຕິບັດທີ່ຫມັ້ນຄົງ.
ສະຖານະການການສະຫມັກ:
ອຸປະກອນສໍາຫຼວດນ້ໍາມັນເຊັ່ນ: ປັກອຟ plunger, pump mud, pump ords, screw ການເຈາະ, rigs ເຈາະ, ແລະອື່ນໆ
ເຄື່ອງຈັກການກໍ່ສ້າງແລະອຸປະກອນເຊັ່ນສະຖານີປະສົມຊີມັງ.
ປະທັບຕາຂອງໄຮໂດຼລິກໄຮໂດຼລິກອື່ນໆທີ່ຮຽກຮ້ອງໃຫ້ມີຄວາມຕ້ານທານແລະຕ້ານທານກັບສື່ທີ່ເປັນອັນຕະລາຍ.
ຂໍ້ດີດ້ານວິຊາການ:
ການອອກແບບປາກແລະຄວາມຫນາຂອງຄວາມຫນາແຫນ້ນແລະຄວາມຫນາຂອງການອອກແບບເພື່ອປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທີ່ສຸດ.
ການຕິດຕັ້ງງ່າຍ, ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕໍ່າແລະຊີວິດການບໍລິການຍາວນານ.
ໃຊ້ໄດ້ກັບສະພາບແວດລ້ອມທີ່ໂຫດຮ້າຍທີ່ມີການນຸ່ງຖືແລະມົນລະພິດສູງ.
ຄໍາແນະນໍາກ່ຽວກັບການນໍາໃຊ້:
ໃນເວລາທີ່ໃຊ້ສໍາລັບສື່ສິ່ງມຶນເມົາ, ແນະນໍາໃຫ້ມີໄຂມັນແລະ lubricate ລະຫວ່າງສອງ (ຫຼືຫຼາຍກວ່ານັ້ນ) ປະທັບຕາເພື່ອຂະຫຍາຍຊີວິດຂອງປະທັບຕາ.

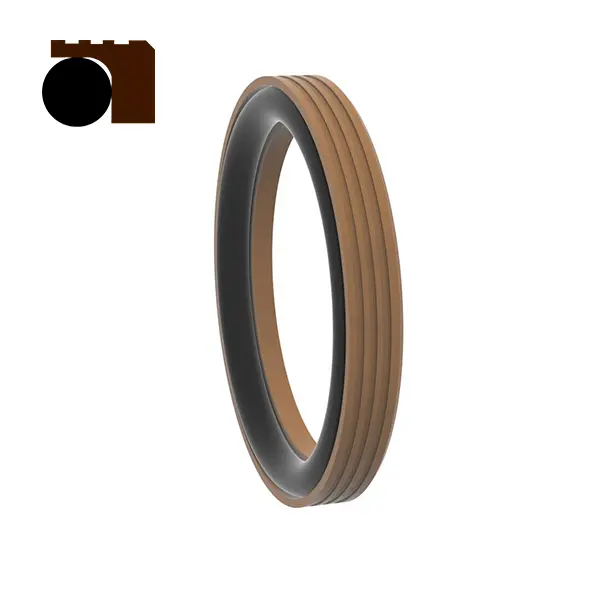

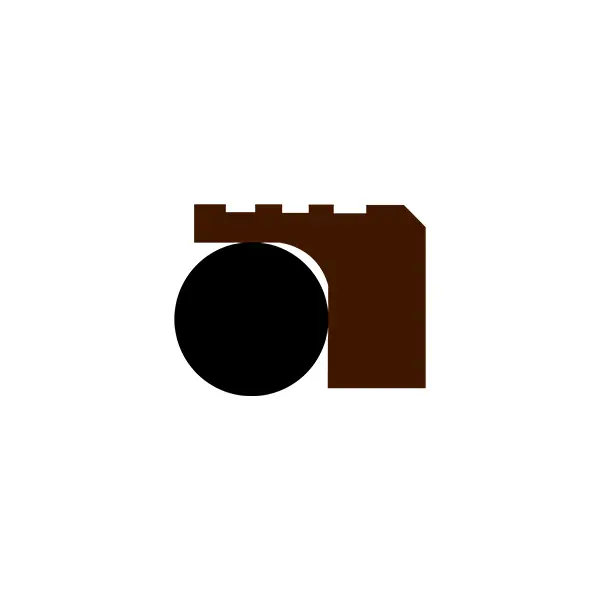

RC2061
ເງື່ອນໄຂການເຮັດວຽກທີ່ໃຊ້ໄດ້ (ຄ່າຈໍາກັດບໍ່ປະກົດຂື້ນໃນເວລາດຽວກັນ)
| ຄວາມກົດດັນ (MPA) | ອຸນຫະພູມ (℃) | ຄວາມໄວ (m / s) | ກາງ | |
| ການເຄື່ອນໄຫວຄືນໃຫມ່ | ການເຄື່ອນໄຫວຫມູນວຽນ | |||
| ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ≤2 | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ຕົມ, ນ້ໍາດິບ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
ການເລືອກເອກະສານ
1. ວັດສະດຸທີ່ກົງກັບແຫວນ O-Ring ສາມາດເລືອກໄດ້: R01 nitrile Rubber Rubber (NBR), R02 fluorurrubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການແຫວນແຫວນ: ວັດສະດຸທີ່ມີມາດຕະຖານ PTFE4, ວັດສະດຸອື່ນ PTFE2 / PTFE3 / PTFE5 / UPE / UPE / PK1 / PK2, ແລະ pk2, ແລະ pk2
ຕົວຢ່າງ
ຮູບແບບ RC2061-80 * 91.7 * 7.6-PTFE4-R01 Model-Shaft Diameter * Diameter Groove * ລະຫັດເອກະສານ
ຂໍ້ມູນຈໍາເພາະ (ຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່)

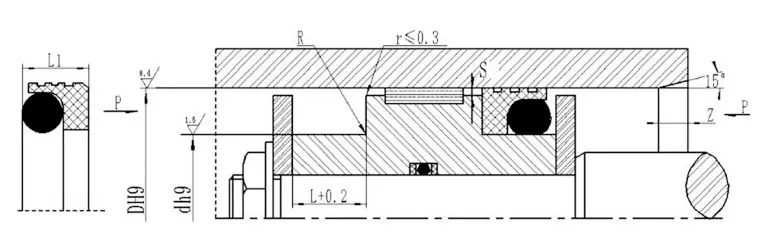

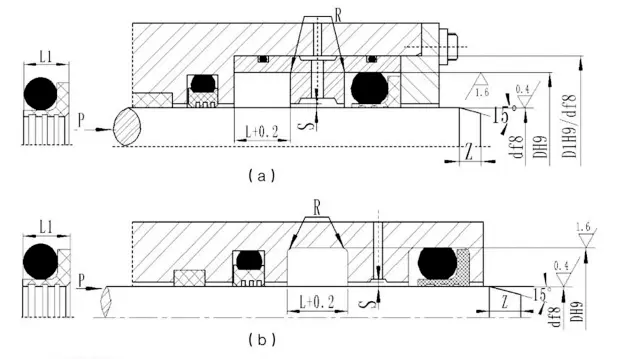

| ລະດັບເສັ້ນຜ່າກາງຂອງ Shaft ມາດຕະຖານ D F8 RC2061 | ລະດັບເສັ້ນຜ່າກາງຂອງ Shaft ປະເພດຫນັກ D F8 rc2061-z | ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9 | ຄວາມກວ້າງຂອງຮ່ອງ l+0.2 | ຄວາມກວ້າງຂອງປະທັບຕາ l1 | ມຸມກົມ RMAX | ການເກັບກູ້ Radial SMAX SMAX | ພົມ ຈິ້ນ | ເສັ້ນຜ່າສູນກາງສາຍ O-ring | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D + 11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D + 15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າສູນກາງ shaft ≤30mm, groove ເປີດ.
2. ສໍາລັບການປະທັບຕາຫມູນວຽນ, ຄວາມແຂງຂອງພື້ນຜິວຂອງດອກໄມ້ຫມູນວຽນແມ່ນແນະນໍາໃຫ້ເປັນ HRC ≥58.
3. ສໍາລັບຄວາມກົດດັນທີ່ໃຫຍ່ກວ່າ 30mpa, H8 / F8 ແມ່ນແນະນໍາໃຫ້ໃຊ້ GAP.

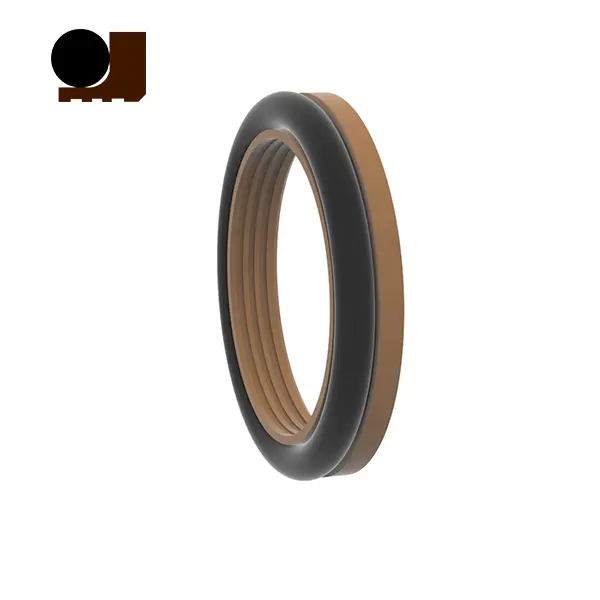

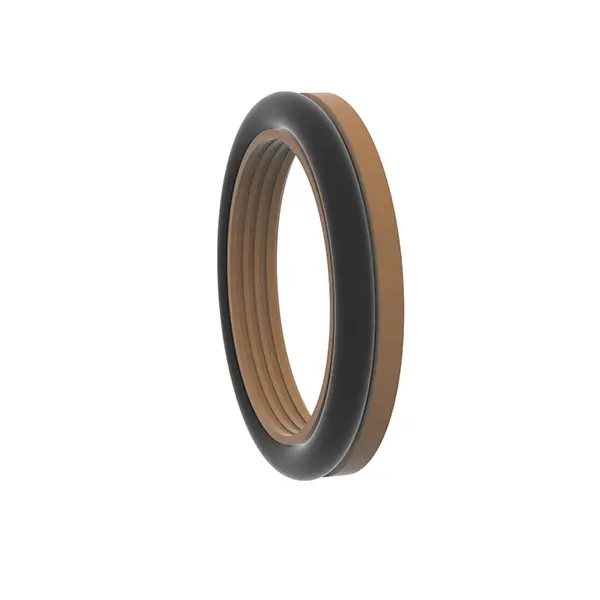

rc2062 ເງື່ອນໄຂການເຮັດວຽກທີ່ໃຊ້ໄດ້ (ຄ່າຈໍາກັດບໍ່ປະກົດຂື້ນໃນເວລາດຽວກັນ)
| ຄວາມກົດດັນ (MPA) | ອຸນຫະພູມ (℃) | ຄວາມໄວ (m / s) | ກາງ | |
| ການເຄື່ອນໄຫວຄືນໃຫມ່ | ການເຄື່ອນໄຫວຫມູນວຽນ | |||
| ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ≤2 | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ຕົມ, ນ້ໍາດິບ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
ການເລືອກເອກະສານ
1. ວັດສະດຸທີ່ກົງກັບແຫວນ O-Ring ສາມາດເລືອກໄດ້: R01 nitrile Rubber Rubber (NBR), R02 fluorurrubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການແຫວນແຫວນ: ວັດສະດຸທີ່ມີມາດຕະຖານ PTFE4, ວັດສະດຸອື່ນ PTFE2 / PTFE3 / PTFE5 / UPE / UPE / PK1 / PK2, ແລະ pk2, ແລະ pk2
ຕົວຢ່າງ
ຮູບແບບ RC2062-80 * 68.3 * 7.6-R01 ເສັ້ນຜ່າສູນກາງກະບອກກະບອກ * ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ * ລະຫັດເອກະສານ
ຂໍ້ມູນຈໍາເພາະ (ຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່)
| ລະດັບ Aperture ປະເພດມາດຕະຖານ d h9 rc2062 | ລະດັບ Aperture ປະເພດຫນັກ d h9 rc2062-z | ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9 | ຄວາມກວ້າງຂອງຮ່ອງ l+0.2 | ປະທັບຕາ width l1 | ມຸມຮອບ Rສູງສຸດທີ່ເຄຍ | ການເກັບກູ້ Radial sສູງສຸດທີ່ເຄຍ | ພົມ zນາວາ | ເສັ້ນຜ່າສູນກາງສາຍ O-ring | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າສູນກາງ≤ 30mm, ແນະນໍາໃຫ້ໃຊ້ groove ເປີດ.
2. ສໍາລັບຄວາມກົດດັນສູງກ່ວາ 30mpa, ແນະນໍາໃຫ້ໃຊ້ H8 / F8 ສໍາລັບ Extrusion Gap.
