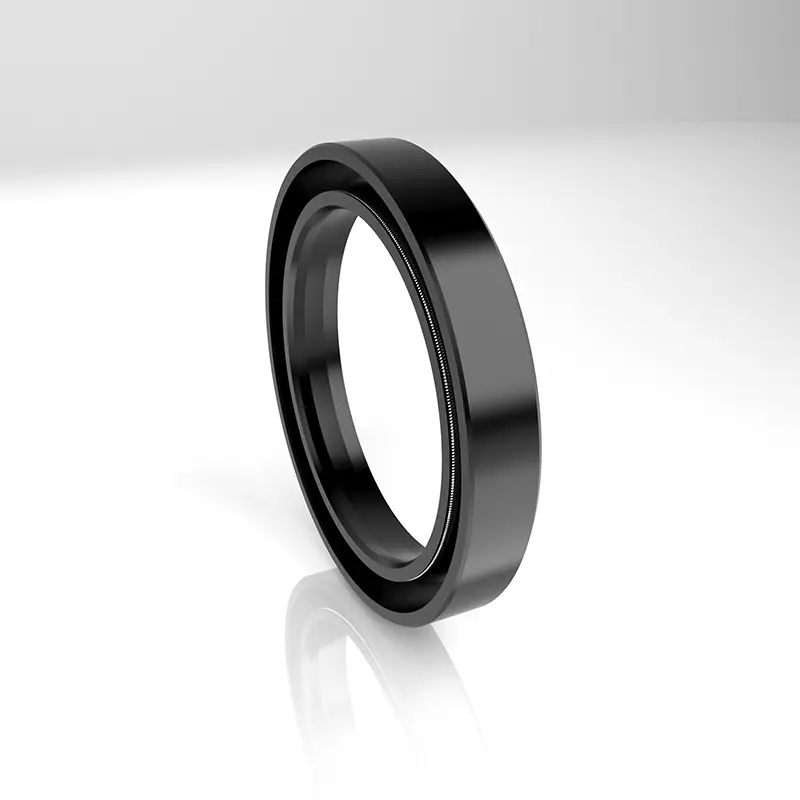

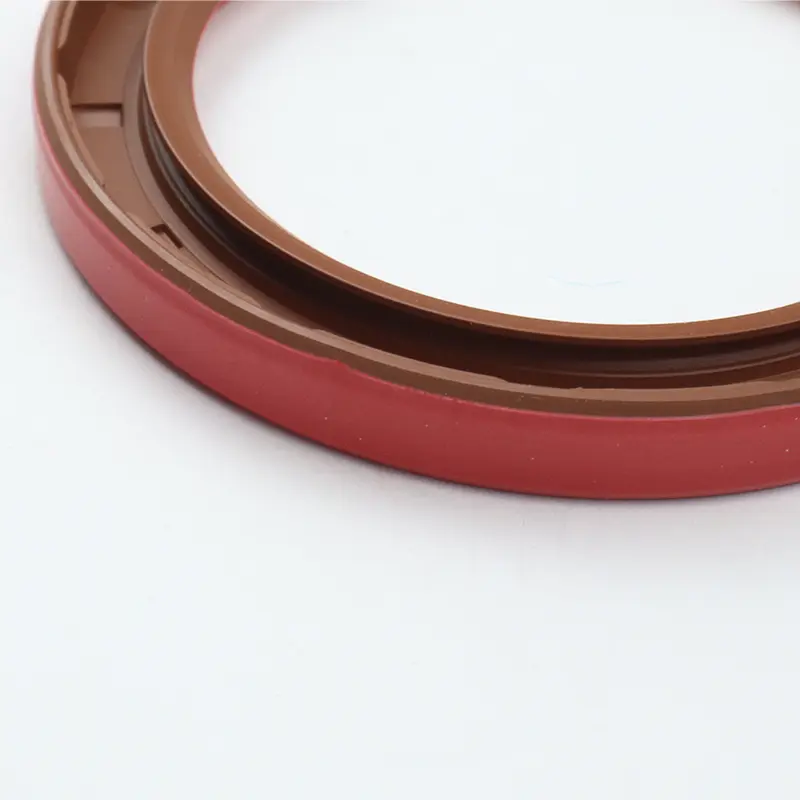

ຫມູນວຽນການປະທັບຕາປາກ, ເຊິ່ງມັກຈະເປັນທີ່ຮູ້ຈັກກັນໃນນາມປະທັບຕານ້ໍາມັນ, ຖືກຕິດຕັ້ງຢູ່ໃນບ່ອນນັ່ງທີ່ຫມູນວຽນແລະຜະລິດການເຄື່ອນໄຫວທີ່ກ່ຽວຂ້ອງກັບເພົາ. ພາໂລຫະປະຊຸມສະຫນັບສະຫນູນ, ແລະລະດູໃບໄມ້ປົ່ງຈະໃຊ້ເພດານທີ່ມີປາກເພື່ອປ້ອງກັນການຮົ່ວໄຫຼຂອງນ້ໍາມັນນ້ໍາມັນແລະການບຸກລຸກຂອງນ້ໍາມັນ.

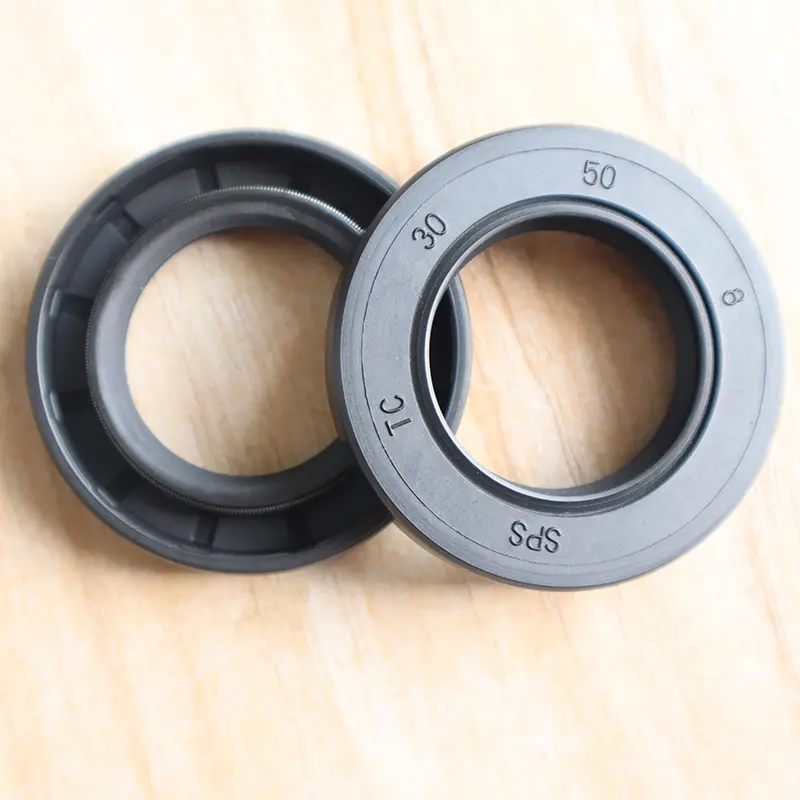

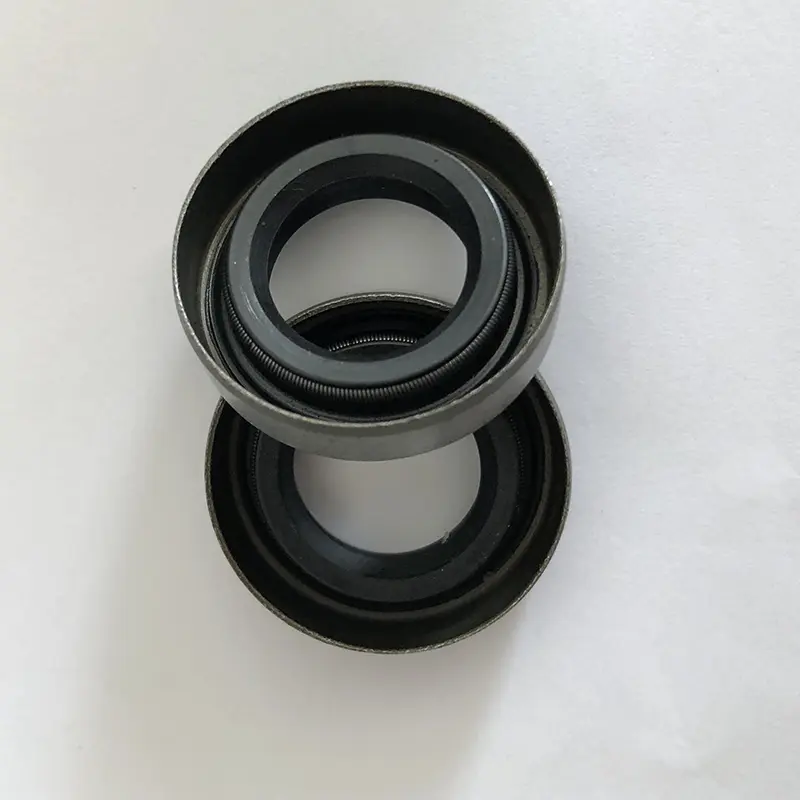

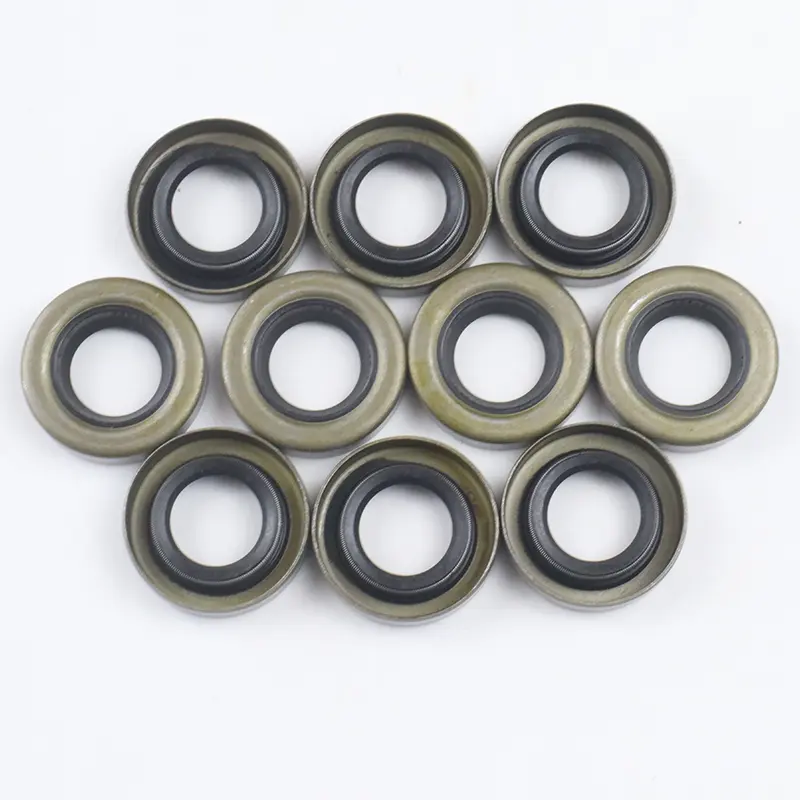

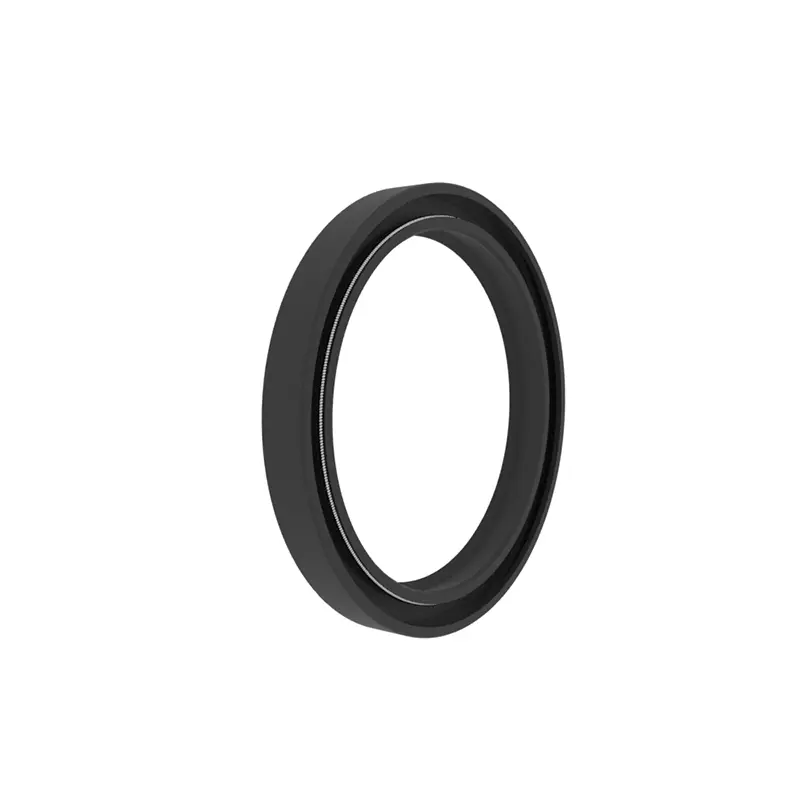

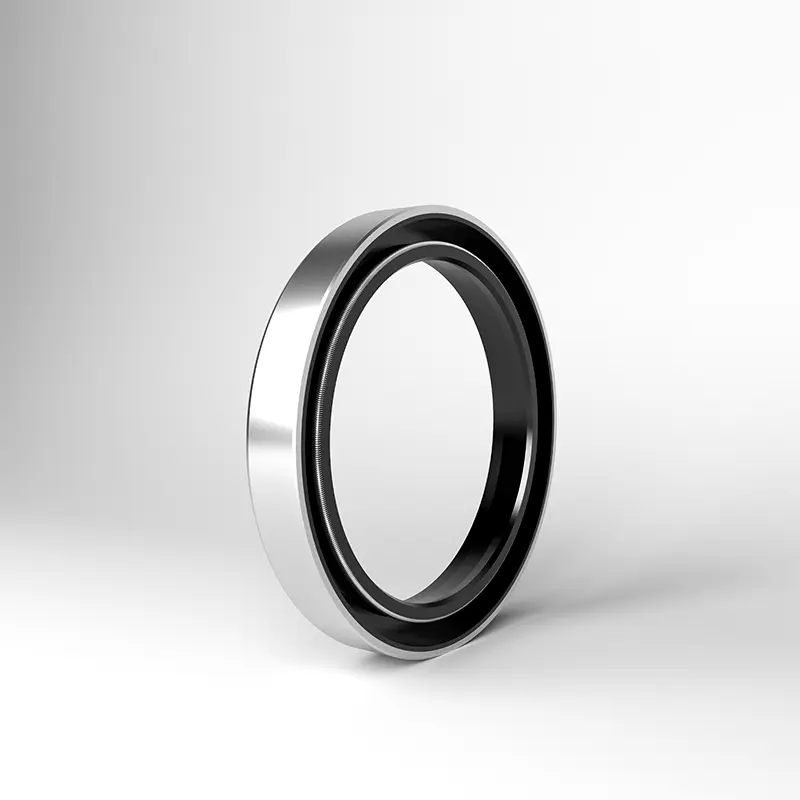

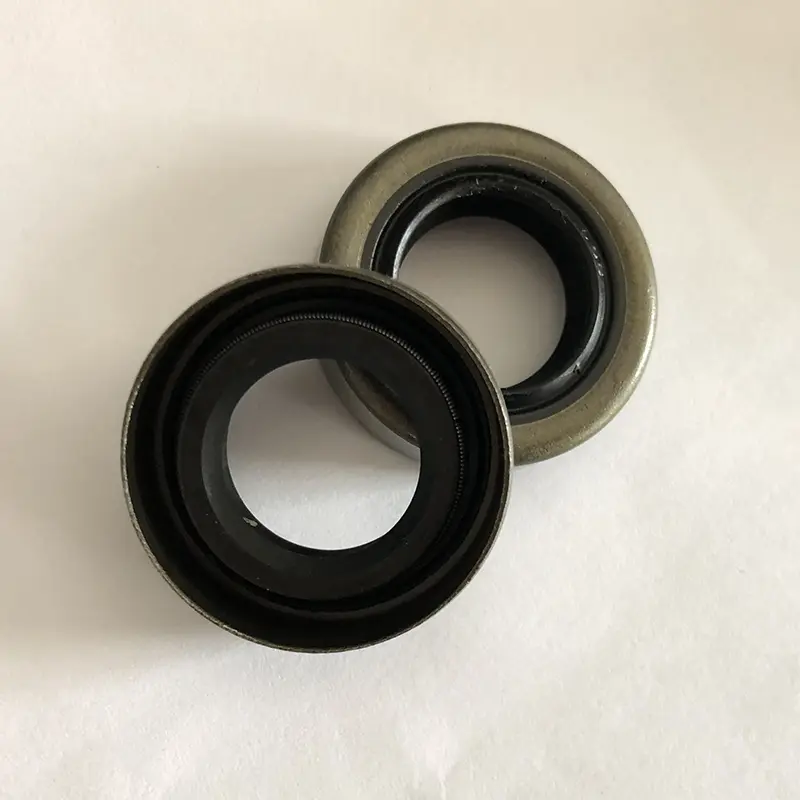

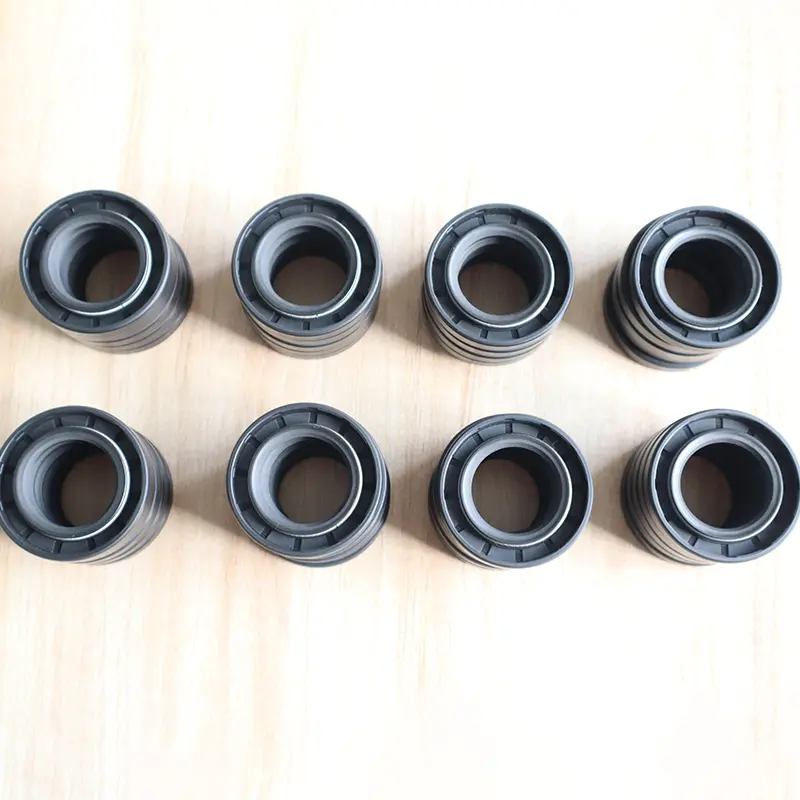

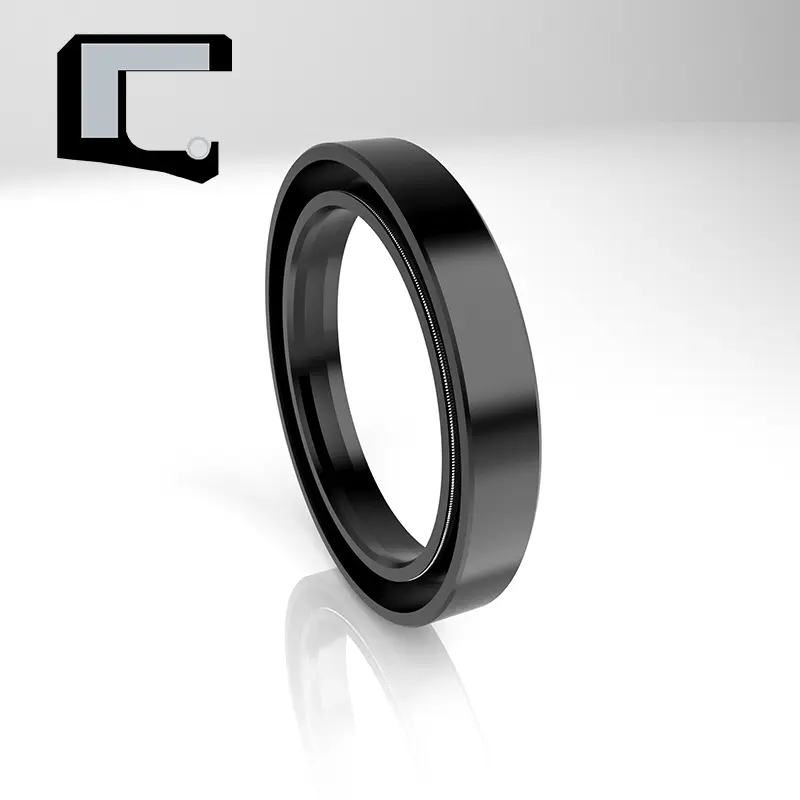

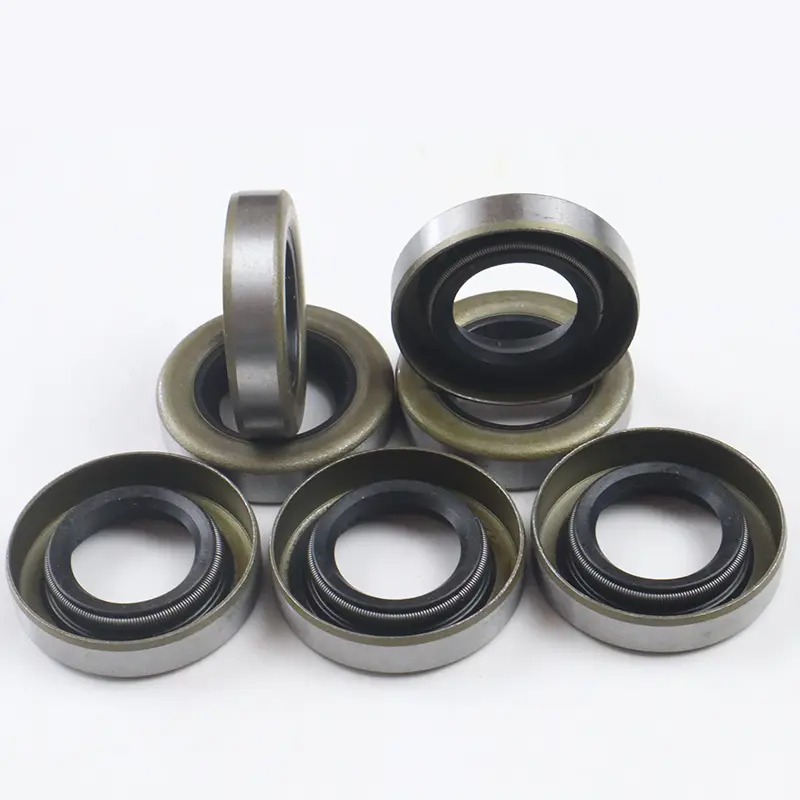

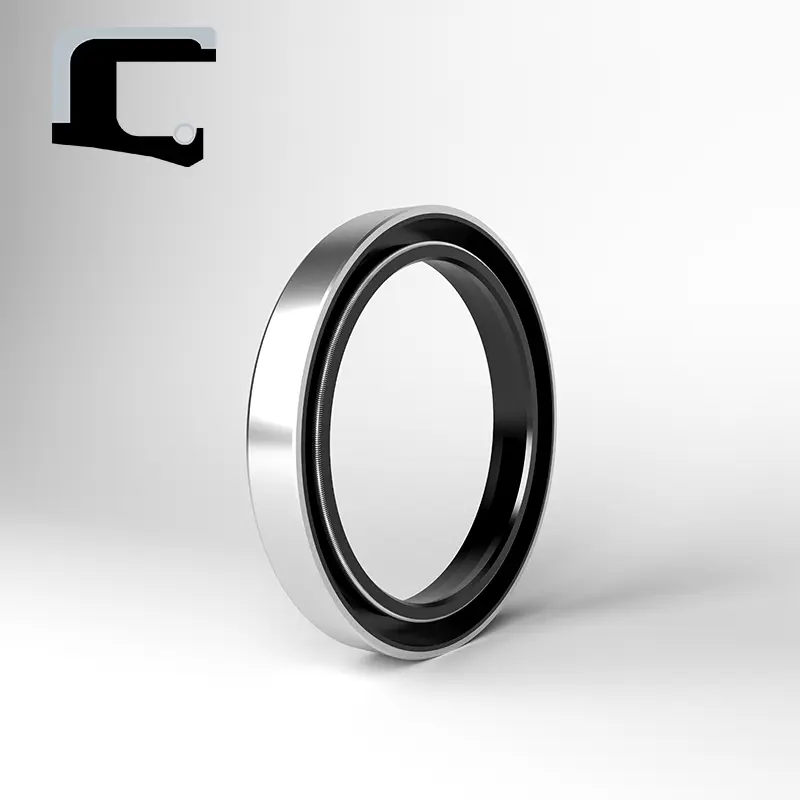

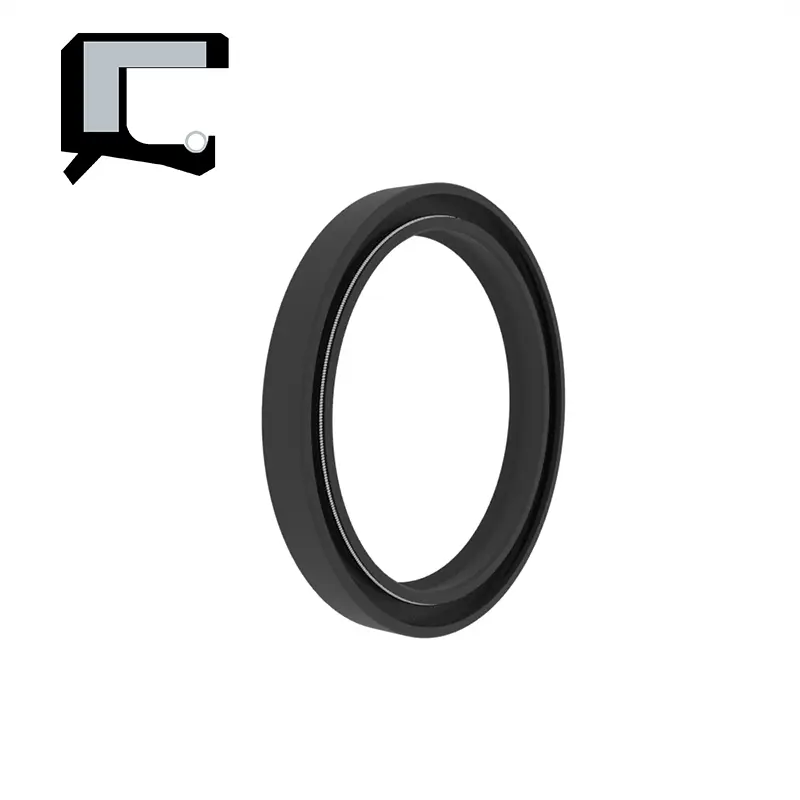

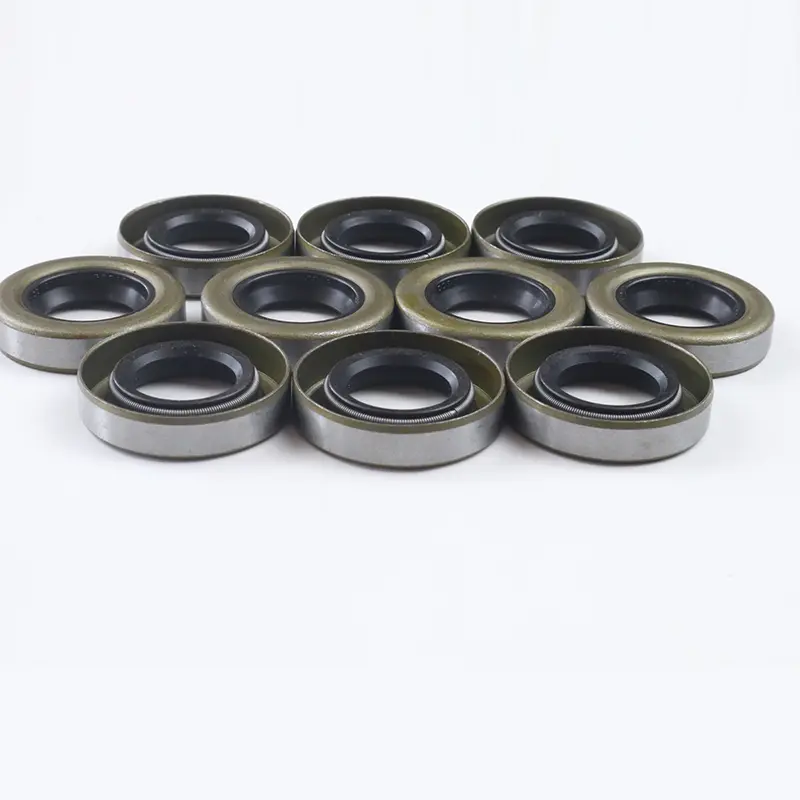

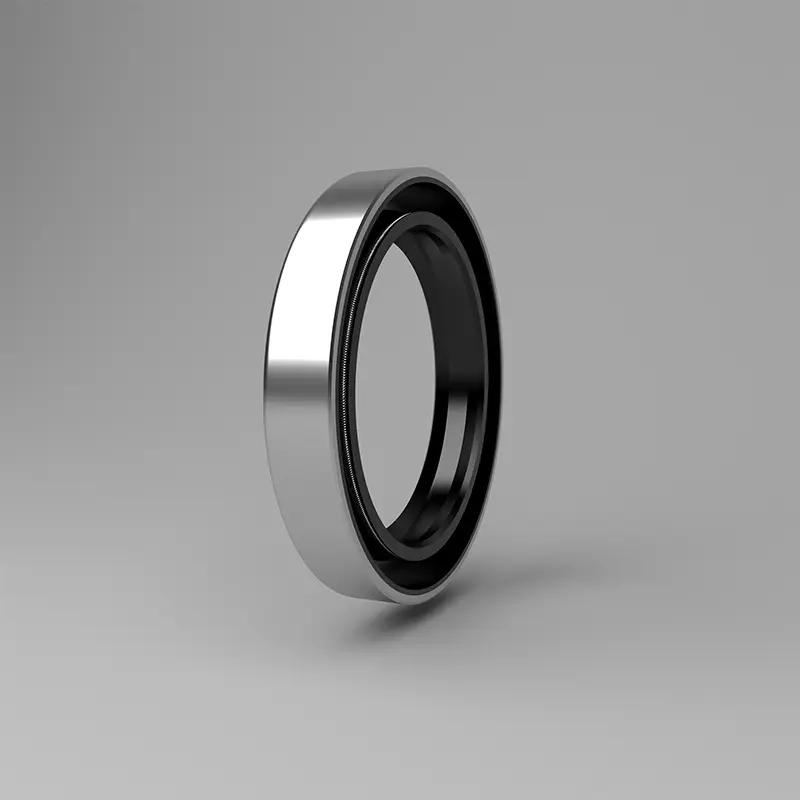

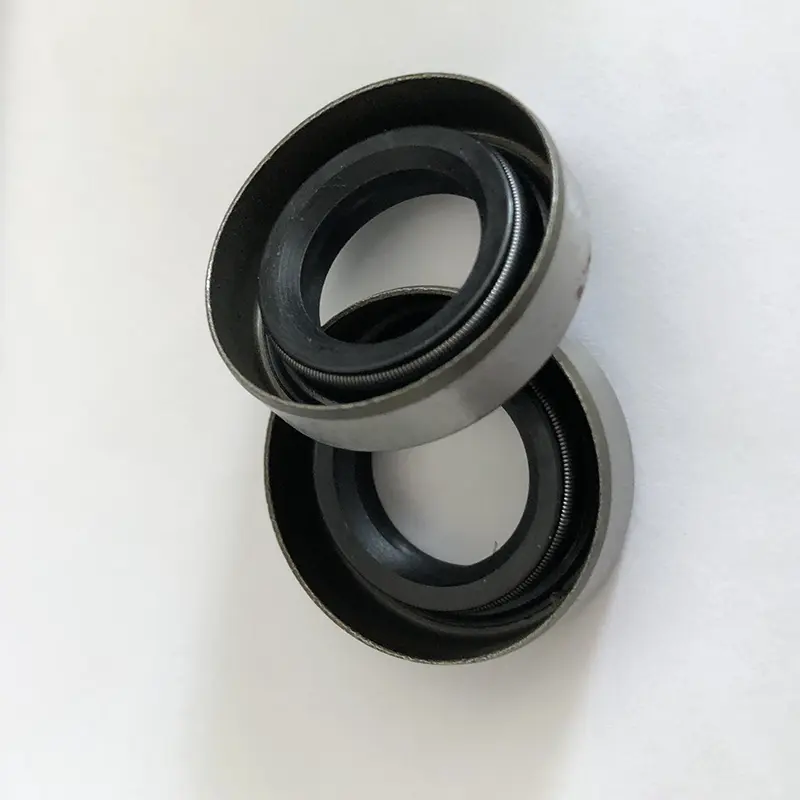

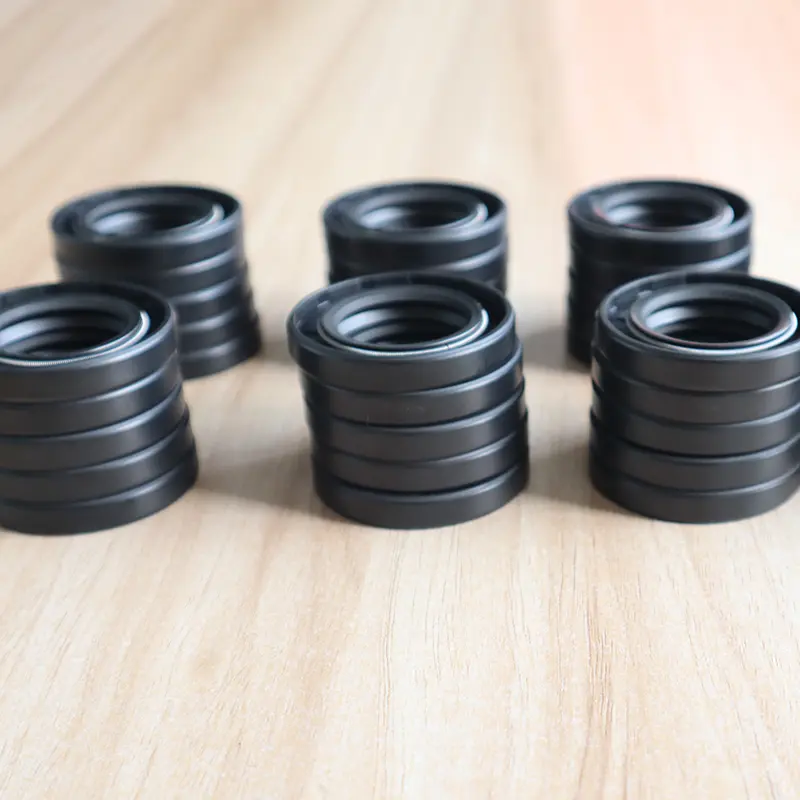

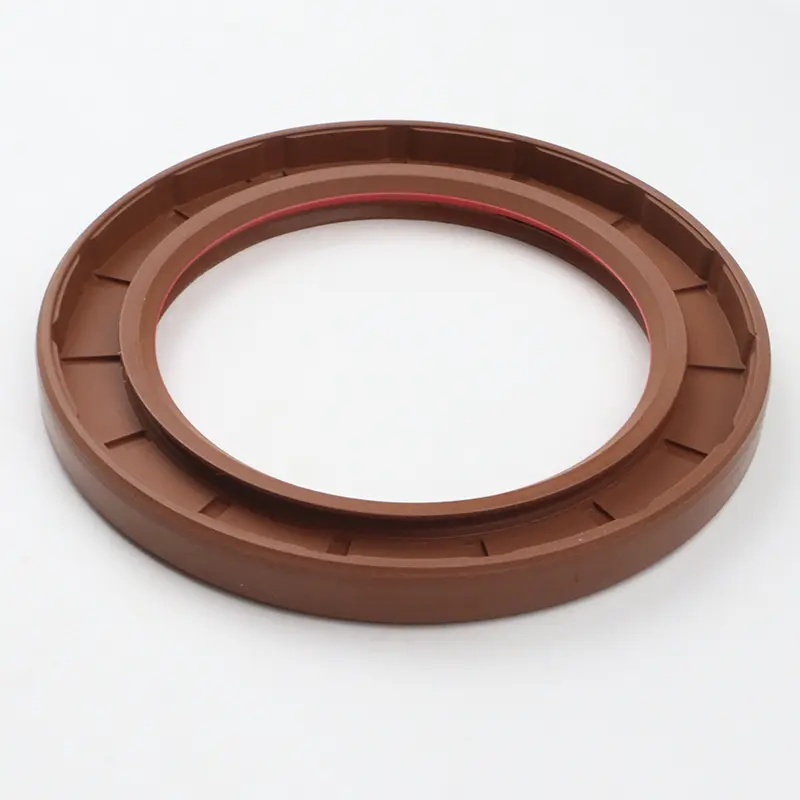

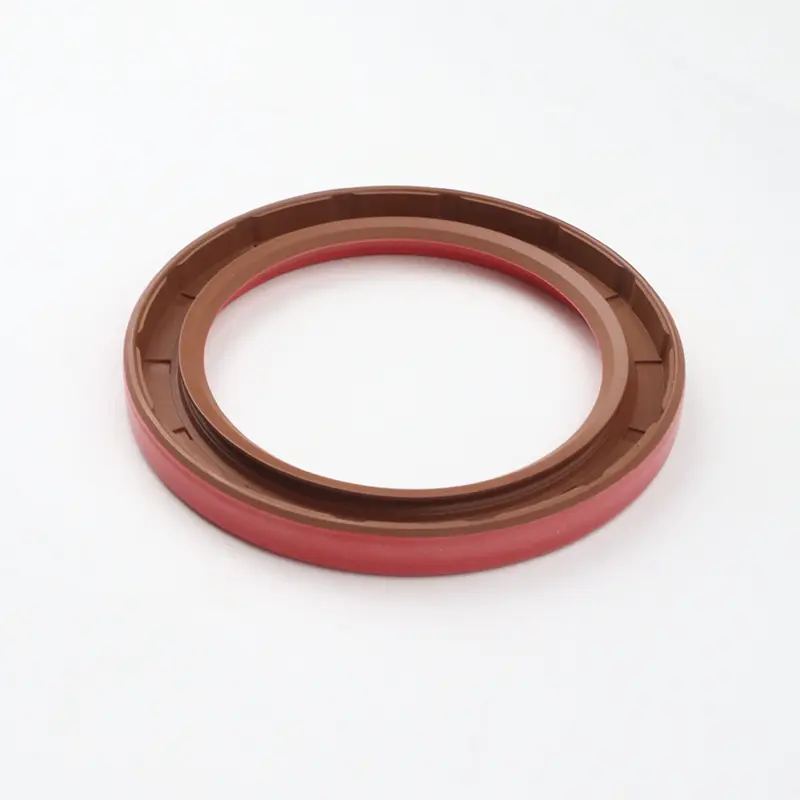

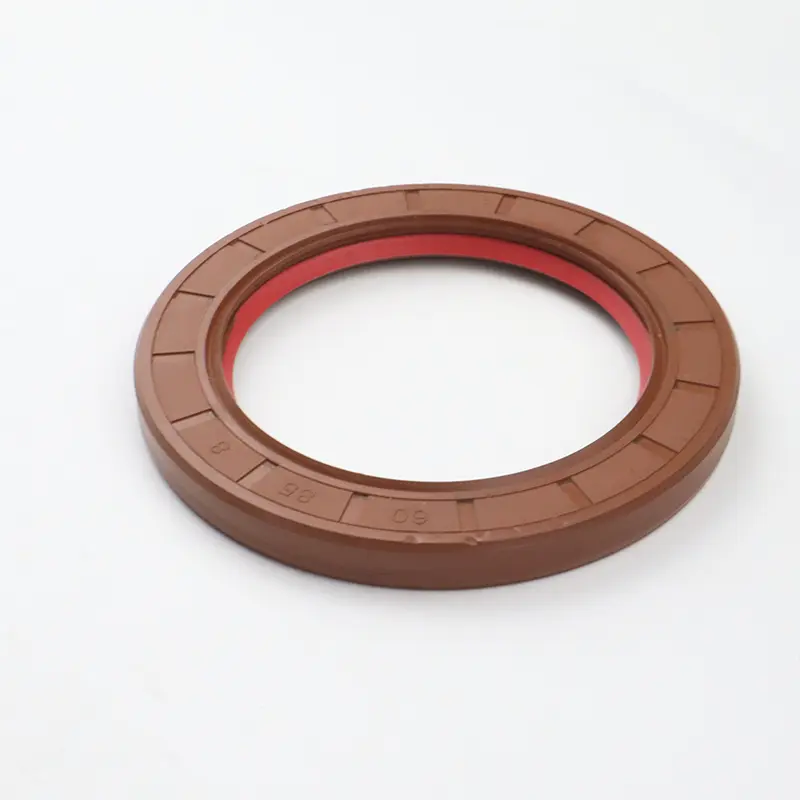

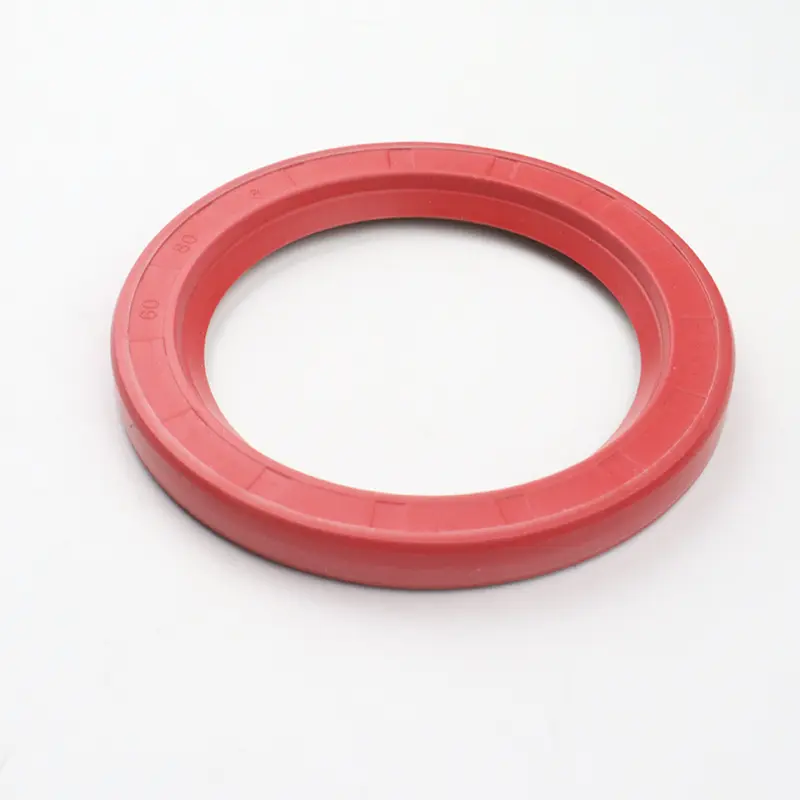

ປະທັບຕານ້ໍາມັນ TC / SC / SC / TB / SB ແມ່ນປະກອບດ້ວຍກະດູກ, ນ້ໍາພຸແລະພືດຢາງ. Skeleton ໂລຫະມີບົດບາດສະຫນັບສະຫນູນ, ແລະພາກຮຽນ spring ໄດ້ໃຊ້ກໍາລັງທີ່ແຜ່ລາມໄປສູ່ປາກຂອງປະທັບຕາ. TC / TB ມີຄວາມພ້ອມດ້ວຍສົບອະນຸຍາດໃຊ້ຝຸ່ນຂີ້ຝຸ່ນ, ເຊິ່ງເຫມາະສົມກັບບາງຄັ້ງທີ່ມີການຜະນຶກເຂົ້າຂ້າງຫນຶ່ງແລະຂີ້ຝຸ່ນຢູ່ເບື້ອງອື່ນໆ. TB / SB ແມ່ນວົງມົນທາງນອກໂລຫະ, ເຊິ່ງເຮັດໃຫ້ນ້ໍາມັນປະທັບຕາແຂງແຮງແລະຊັດເຈນໃນຢູ່ຕາມໂກນ, ແຕ່ວ່າຄວາມສາມາດໃນການປະທັບຕາຂອງຄວາມຫນືດພາຍນອກແລະກ gas າຊແມ່ນມີຈໍາກັດ. ມັນໄດ້ຖືກແນະນໍາໃຫ້ໃຊ້ sealant ຢູ່ເທິງວົງນອກໃນລະຫວ່າງການຕິດຕັ້ງ.
ຫນ້າທີ່ຂອງປະທັບຕາກະດູກນ້ໍາມັນທີ່ມີຄວາມກົດດັນສອງດ້ານໂດຍທົ່ວໄປແລ້ວແມ່ນແຍກຊິ້ນສ່ວນຕ່າງໆທີ່ຕ້ອງການ lubrication ໃນສ່ວນສົ່ງອອກຈາກການຮົ່ວໄຫຼຂອງນ້ໍາມັນ.

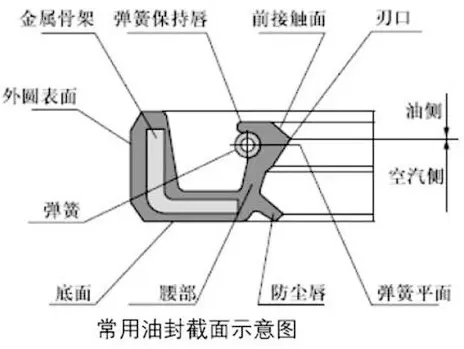

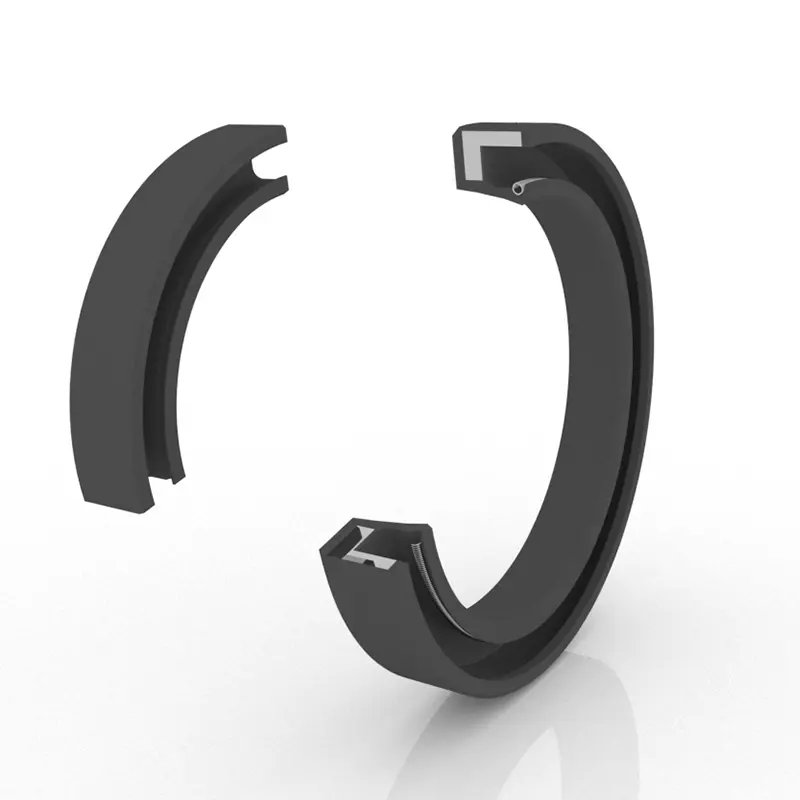

ໂຄງປະກອບປະທັບຕານ້ໍາມັນ Skeleton ປະກອບມີສາມພາກສ່ວນຄື: ການປະທັບໃຈຮ່າງກາຍ, ສ້າງໂຄງຮ່າງການຜະລິດກະດູກແລະລະດູໃບໄມ້ປົ່ງ. ຮ່າງກາຍຂອງການປະທັບຕາໄດ້ແບ່ງອອກເປັນດ້ານລຸ່ມ, ແອວ, ຕັດຂອບແລະປາກປະທັບຕາຕາມພາກສ່ວນທີ່ແຕກຕ່າງກັນ. ໂດຍປົກກະຕິແລ້ວ, ເສັ້ນຜ່າສູນກາງນ້ໍາມັນຂອງກະດູກໃນລັດທີ່ບໍ່ເສຍຄ່າແມ່ນນ້ອຍກ່ວາເສັ້ນຜ່າສູນກາງຂອງເພົາ, ແລະມີຈໍານວນການແຊກແຊງທີ່ແນ່ນອນ ". ເພາະສະນັ້ນ, ໃນເວລາທີ່ປະທັບຕານ້ໍາມັນໄດ້ຖືກໃສ່ລົງໃນບ່ອນນັ່ງປະທັບຕານ້ໍາມັນແລະແຮງທີ່ຍືດເຍື້ອຂອງລະດູໃບໄມ້ປົ່ງ

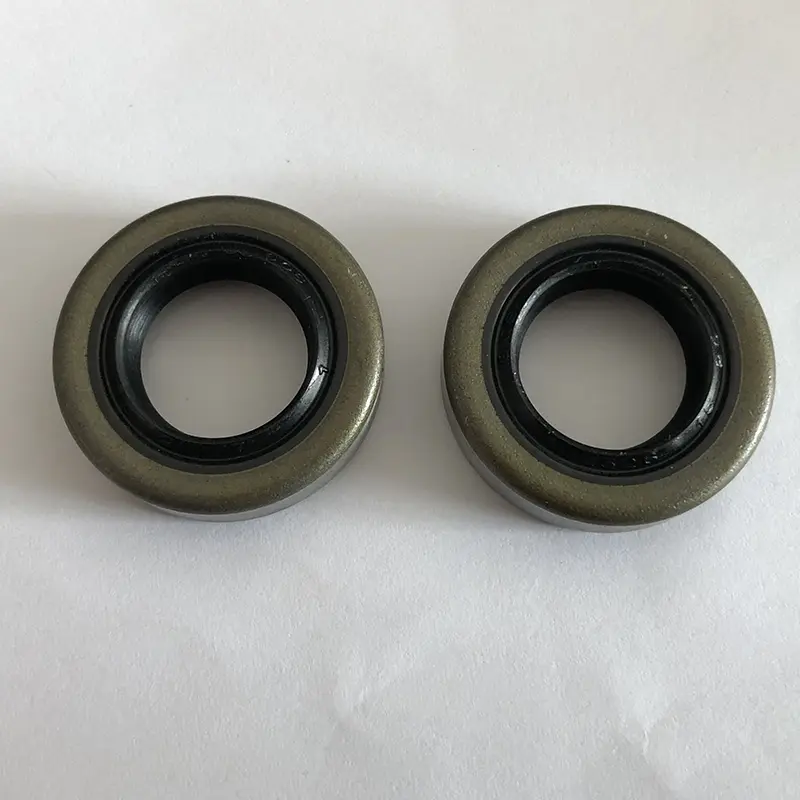

ປະທັບຕານ້ໍາມັນທີ່ມີກະດູກຄວາມດັນທີ່ມີຄວາມກົດດັນສູງ, ມີການອອກແບບກະດູກທີ່ທົນທານຕໍ່ຄວາມກົດດັນໂດຍລວມ, ແລະໃຊ້ໃນການປະທັບຕາຂອງຫມູນວຽນໃນສະຖານະການທີ່ມີຄວາມກົດດັນ.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
ການຫມູນວຽນຂອງໂຄງສ້າງແລະຄວາມຕ້ອງການໃນການແຂ່ງຂັນ
1. ອຸປະກອນການ Shaft: ເຫຼັກກ້າກາກບອນແລະເຫຼັກສະແຕນເລດແມ່ນຖືກນໍາໃຊ້ທົ່ວໄປ. ແຜ່ນ CHROME ແມ່ນໃຊ້ໃນຄວາມໄວສູງ, HRC40-45.
2. ການອອກແບບເພົາທີ່ຫມູນວຽນແລະຮ່ອງ: ພື້ນຜິວຂອງເພົາແມ່ນລຽບແລະ burrs ຖືກຍ້າຍອອກ. ເຄື່ອງຫມາຍການປຸງແຕ່ງແບບກ້ຽວວຽນຈະຜະລິດຜົນກະທົບຂອງການສູບນ້ໍາແລະເຮັດໃຫ້ເກີດການຮົ່ວໄຫຼ. ມັນໄດ້ຖືກແນະນໍາໃຫ້ປີ້ງໃສ່ການຕິດຕັ້ງປະທັບຕາຂອງນ້ໍາມັນທີ່ມີຄວາມຫຍາບດ້ານຂອງ ra0.1-0.5um. ແລະມັນຈະກາຍເປັນເລື່ອງທີ່ລຽບງ່າຍຍ້ອນວ່າຄວາມໄວເພີ່ມຂື້ນ.
ສໍາລັບຄວາມຕ້ອງການຂອງການຕິດຕັ້ງແລະ disassembly, shaft ແລະຮ່ອງຕ້ອງເປັນ chamfered ຫຼືມົນ. ດັ່ງທີ່ສະແດງໃນຮູບ 1 ແລະ 2.

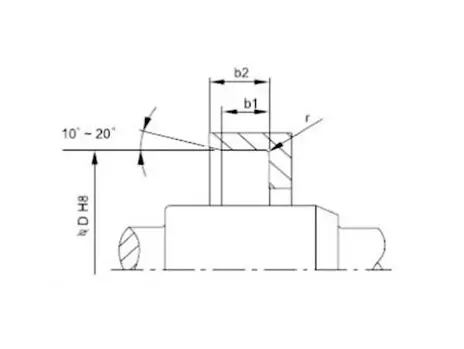

ຮູບ 1 ການອອກແບບ chamfer groove
| ຄວາມສູງຂອງການປະທັບຕາ b | B1 (0.85xb) mm | B2 (B +3) mm | r ສູງສຸດທີ່ເຄຍ. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

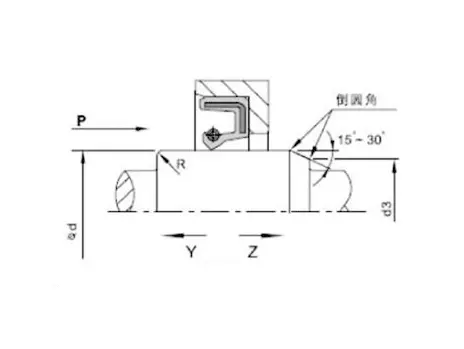

ຮູບ 2 chamfer ການອອກແບບຂອງ shaft ຫມູນວຽນ
| d | d3 | R |
|
d | d3 | R |
| <10 | D-1.5 | 2 | 70 ~ 95 | D-4.5 | 5 | |
| 10 ~ 20 | D-2.0 | 2 | 95 ~ 130 | D-5.5 | 6 | |
| 20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
| 30 ~ 40 | D-3.0 | 3 | 240 ~ 500 500 | D-11.0 | 12 | |
| 40 ~ 50 | D-3.5 | 4 | 500 ~ 800 | D-14.0 | 14 | |
| 50 ~ 70 | D-4.0 | 4 | 800 ~ 1250 | D-18.0 | 16 |

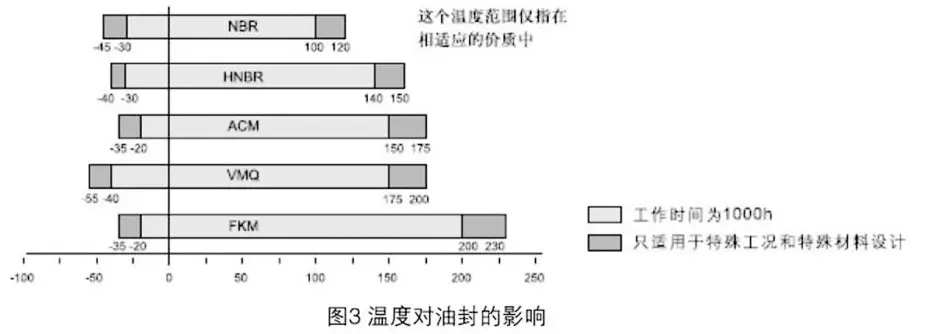

ມີຫລາຍສິບປັດໃຈທີ່ສົ່ງຜົນກະທົບຕໍ່ຜົນຂອງການປະທັບຕາຂອງການຫມູນວຽນຂອງປະທັບຕາ. ນອກເຫນືອໄປຈາກວັດສະດຸແລະໂຄງສ້າງຂອງປະທັບຕານ້ໍາມັນເອງ, ປັດໄຈອື່ນໆເຊັ່ນ: ການຫລໍ່ຫລອມ, ຄວາມກົດດັນ, ແລະປັດໃຈເຫຼົ່ານີ້ມັກຈະພົວພັນກັບກັນແລະກັນ. ຕາຕະລາງດັ່ງຕໍ່ໄປນີ້ແມ່ນສໍາລັບການອ້າງອີງຂອງຜູ້ໃຊ້ເທົ່ານັ້ນ.
ການຕິດຕັ້ງປະທັບຕາລິບສະຕິກທີ່ຫມູນວຽນ: ການຕິດຕັ້ງຢ່າງລະມັດລະວັງແມ່ນ prerequisite ສໍາລັບປະທັບຕານ້ໍາມັນເພື່ອເຮັດວຽກໄດ້ດີ.
| ແຜນວາດການຕິດຕັ້ງ (ການຕິດຕັ້ງຢູ່ຕາມໂກນ) | ||
| ວິທີການຕິດຕັ້ງທີ່ຖືກຕ້ອງ | ເງື່ອນໄຂການເຮັດວຽກທີ່ກ່ຽວຂ້ອງ | ວິທີການຕິດຕັ້ງທີ່ບໍ່ຖືກຕ້ອງ |
 |
ມັນສາມາດໃຊ້ໄດ້ໃນເວລາທີ່ໃບຫນ້າສຸດທ້າຍຂອງປະທັບຕານ້ໍາມັນມີກະແສຢູ່ໃນຫນ້າຜາກ. ໃນເວລາທີ່ອຸປະກອນກົດດັນໄດ້ຍ້າຍຢ່າງໄວວາ, ປະທັບຕານ້ໍາມັນຄວນຖືກວາງຊື່, ຖ້າບໍ່ດັ່ງນັ້ນມັນອາດຈະຖືກກົດດັນ. |
|
 |
ມັນເຫມາະສົມກັບສະຖານະການທີ່ໃບຫນ້າຂອງນ້ໍາມັນຕ່ໍາກ່ວາໃບຫນ້າສຸດທ້າຍຂອງຝາອັດປາກມົດລູກ. ໃນເວລາທີ່ອຸປະກອນທີ່ກົດດັນໄວຂື້ນ, ປະທັບຕານ້ໍາມັນຍັງສາມາດວາງຕໍາແຫນ່ງໄດ້ດີ. ເຖິງຢ່າງໃດກໍ່ຕາມ, ປະເພດຂອງໂຄງສ້າງຕົວມັນເອງບໍ່ມີການຈັດຕໍາແຫນ່ງທີ່ຫນ້າລັງກຽດ, ສະນັ້ນແນວຕັ້ງທີ່ມີແກນແລະເພົາກົດດັນຂອງອຸປະກອນກົດຕ້ອງຕ້ອງມີຄວາມຖືກຕ້ອງ. |
 |
 |
ໃຊ້ໄດ້ກັບສະຖານະການທີ່ໃບຫນ້າສຸດທ້າຍຂອງປະທັບຕານ້ໍາມັນຕ່ໍາກ່ວາໃບຫນ້າສຸດທ້າຍຂອງຝາອັດປາກມົດລູກ. ໃນເວລາທີ່ອຸປະກອນກົດດັນຢ່າງໄວວາ, ມັນເປັນສິ່ງຈໍາເປັນເພື່ອຮັບປະກັນວ່າປະທັບຕານ້ໍາມັນຖືກຈັດໃສ່ຢ່າງຖືກຕ້ອງ, ຖ້າບໍ່ດັ່ງນັ້ນມັນອາດຈະຖືກກົດດັນ. |
 |
 |
ມັນເຫມາະສົມກັບການບໍາລຸງຮັກສາຫຼືມີເງື່ອນໄຂໃນການຕິດຕັ້ງງ່າຍໆໂດຍບໍ່ມີອຸປະກອນຄວາມກົດດັນ. ນັບຕັ້ງແຕ່ຂະບວນການຕິດຕັ້ງບໍ່ສາມາດກົດດັນຢ່າງເປັນເອກະພາບຢ່າງເປັນເອກະພາບ, ບັນຫາການຕິດຕັ້ງຕ່າງໆຈະເກີດຂື້ນຢ່າງແນ່ນອນ. ມັນສ່ວນໃຫຍ່ແມ່ນເພື່ອປ້ອງກັນການບ່ຽງເບນທີ່ມີການຕິດຕັ້ງ, ເຊິ່ງອາດຈະເຮັດໃຫ້ເກີດຄວາມຜິດ, ຫຼືຄວາມເສຍຫາຍດ້ານຢາງ ສະນັ້ນ, ວິທີການຕິດຕັ້ງນີ້ໂດຍທົ່ວໄປແລ້ວບໍ່ໄດ້ແນະນໍາ. |
 |
ປະທັບຕານ້ໍາມັນ TC / SC / TB / TB / SB:

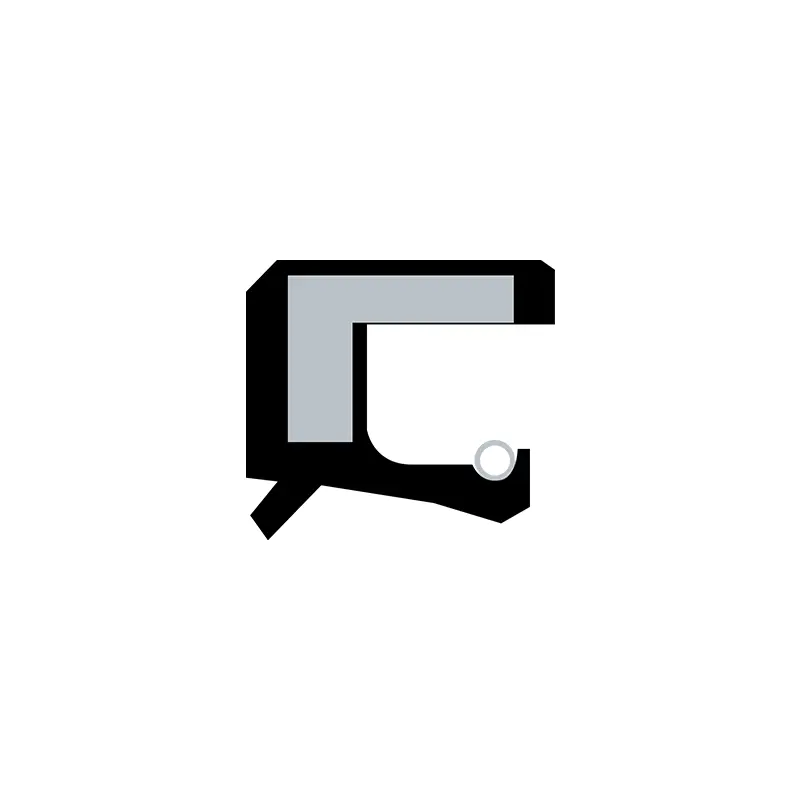

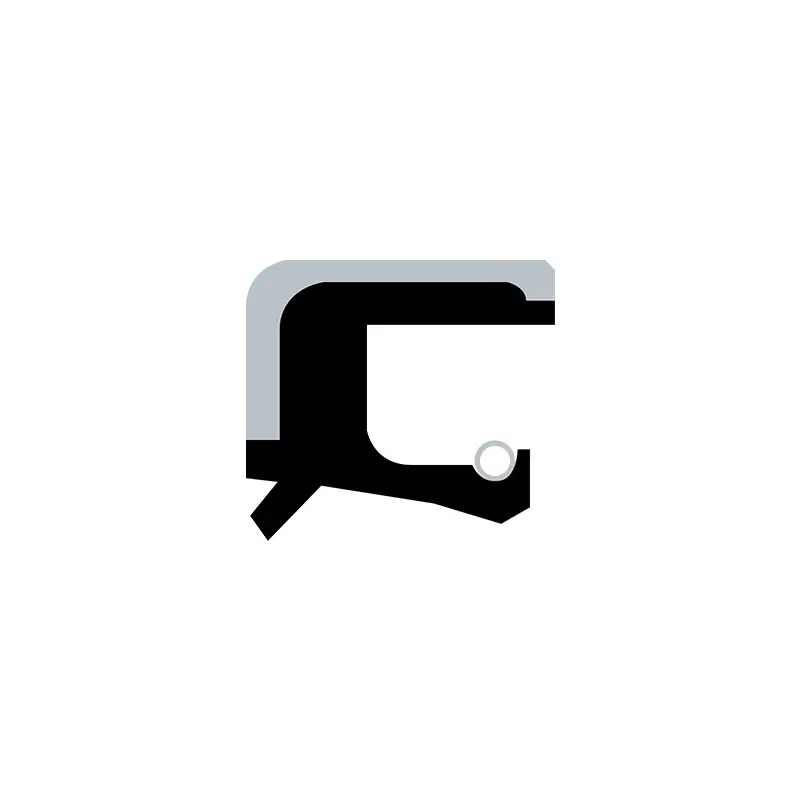

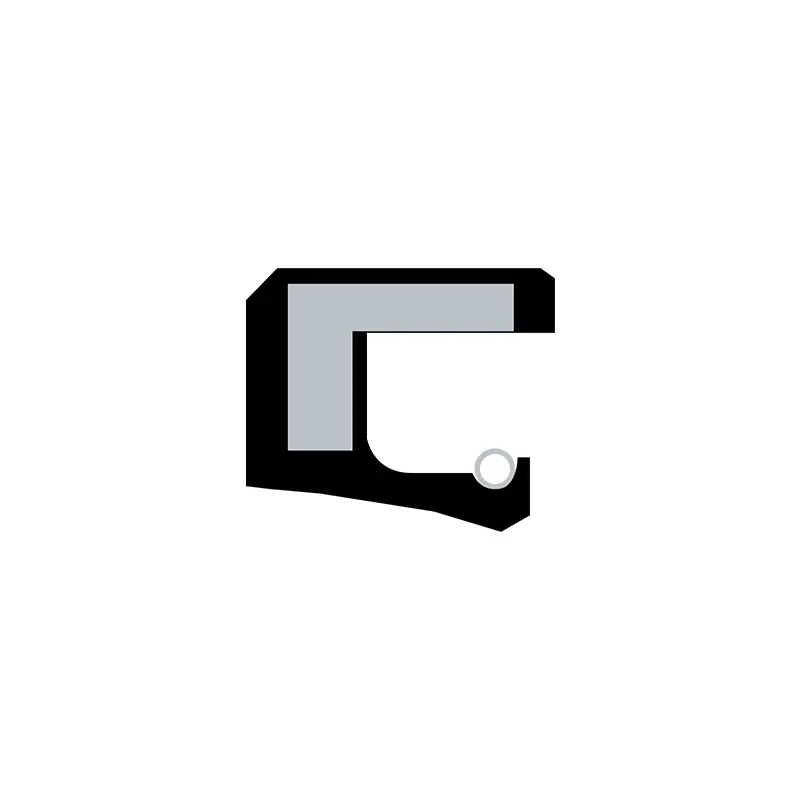

| ຮູບຮ່າງຂ້າມສ່ວນ | ແບບ | ຄໍາຮ້ອງສະຫມັກ | ຄວາມກົດດັນ | ອຸນຫະພູມ | ຄວາມໄວ | ກາງ | ອຸປະກອນ |
 |
TC | ການຜະນຶກ, ຂີ້ຝຸ່ນ | 0.05mpa | -30 ~ 160 | 20m / s | ນ້ໍາມັນ lubricating, grease | NBR / FKM + ກາກບອນເຫຼັກ |
 |
ບໍ່ | ປະທັບຕາ | |||||
 |
ວັນນະໂລກ | ການຜະນຶກ, ຂີ້ຝຸ່ນ | -30 ~ + 100 | 25M / s | ນ້ໍາ, ນ້ໍາມັນ, grease | NBR + ກາກບອນເຫຼັກ | |
 |
SB | ປະທັບຕາ |
