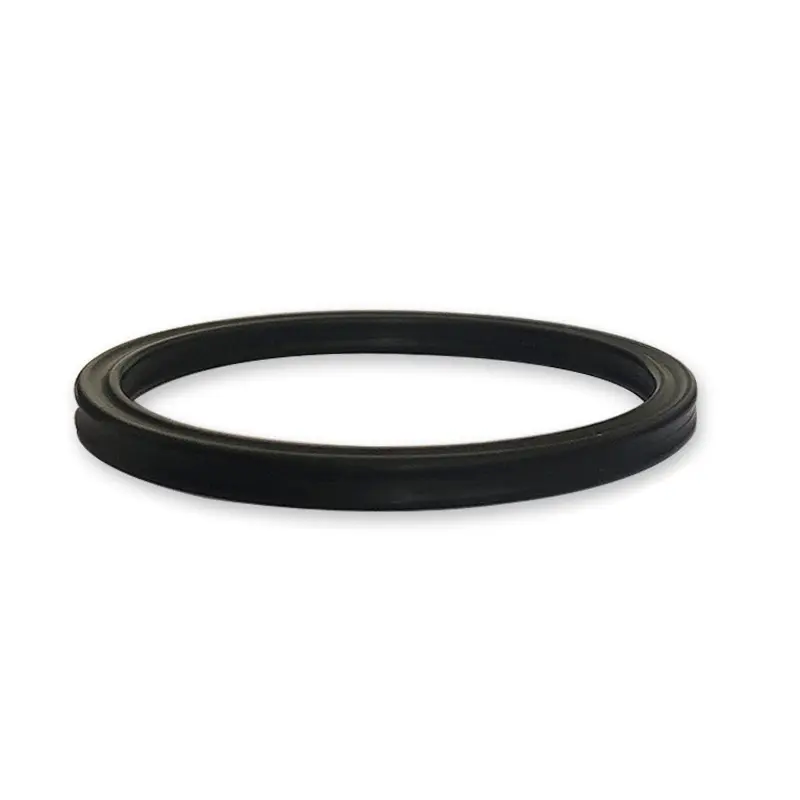

ແຫວນປະທັບຕາທີ່ເປັນຮູບດາວ

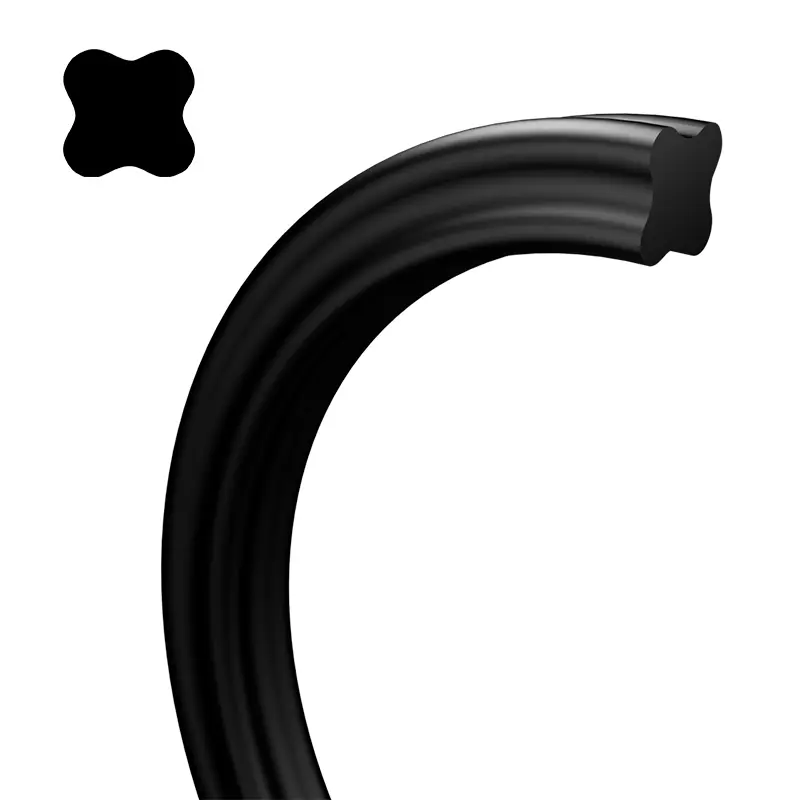

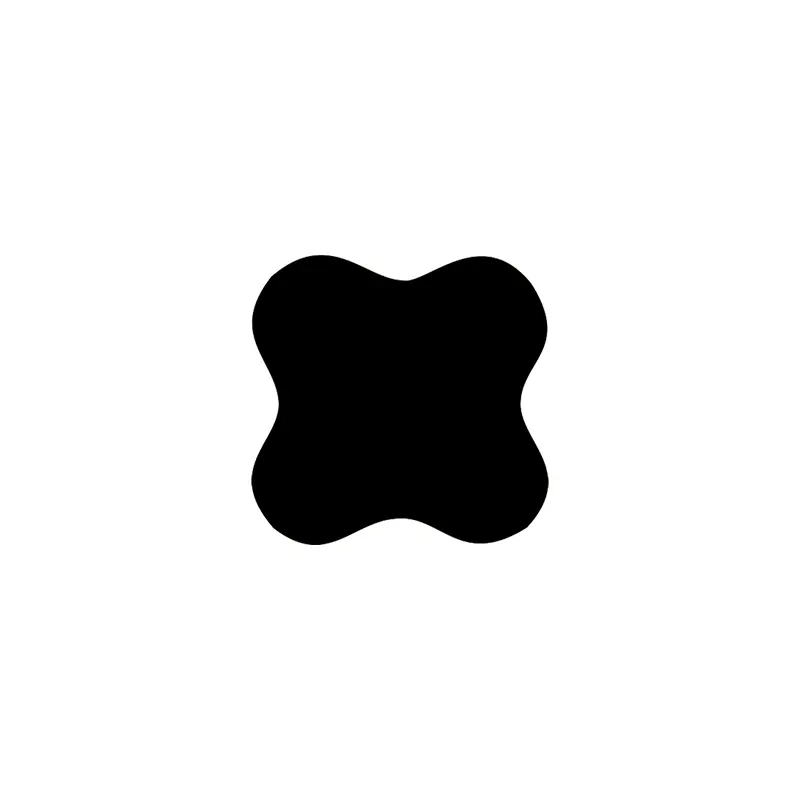

ແຫວນປະທັບຕາທີ່ມີຮູບຊົງດາວແມ່ນຮູບຊົງສີ່ຫລ່ຽມທີ່ມີຮູບຊົງຄ້າຍຄື x, ສະນັ້ນມັນກໍ່ຖືກເອີ້ນວ່າ X-Ring. ມັນແມ່ນການປັບປຸງແລະປັບປຸງບົນພື້ນຖານຂອງ O-Ring. ຂະຫນາດຂ້າມສ່ວນຫນຶ່ງຂອງມັນແມ່ນຄືກັນກັບ O-Ring ຂອງມາດຕະຖານ AS568A ຂອງອາເມລິກາ, ແລະໂດຍພື້ນຖານແລ້ວມັນສາມາດທົດແທນການນໍາໃຊ້ແຫວນ O-Ring.

ເມື່ອປຽບທຽບກັບແຫວນ O-ring, ວົງແຫວນປະທັບຕາທີ່ມີຮູບຊົງເປັນຮູບຊົງໃນລະຫວ່າງຮີມສົບຂອງປະທັບຕາ, ເຊິ່ງມີຄວາມຕ້ານທານແຮງທີ່ນ້ອຍກວ່າແລະຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ. ເນື່ອງຈາກວ່າແຂບ flash ຂອງມັນຕັ້ງຢູ່ໃນສ່ວນຫນຶ່ງຂອງພາກສ່ວນຂ້າມ, ຜົນກະທົບຂອງການປະທັບຕາແມ່ນດີກວ່າ. ສ່ວນຂ້າມທີ່ບໍ່ແມ່ນວົງກົມທີ່ຫລີກລ້ຽງການປະກົດການມ້ວນໃນລະຫວ່າງການເຄື່ອນໄຫວທີ່ບໍ່ມີການປ່ຽນແປງ.

ລະດັບການສະຫມັກຂອງແຫວນປະທັບຕາຂອງດາວແມ່ນກວ້າງຫຼາຍ. ເລືອກວັດສະດຸທີ່ເຫມາະສົມຕາມອຸນຫະພູມ, ຄວາມກົດດັນແລະສື່ກາງ. ເພື່ອເຮັດໃຫ້ວົງແຫວນປະທັບຕາທີ່ມີຮູບຊົງເປັນຮູບດາວໃຫ້ສາມາດປັບຕົວໄດ້ກັບໃບສະຫມັກທີ່ໄດ້ຮັບ, ຂໍ້ຈໍາກັດເຊິ່ງກັນແລະກັນລະຫວ່າງຕົວກໍານົດການເຮັດວຽກທັງຫມົດຄວນໄດ້ຮັບການພິຈາລະນາ. ໃນເວລາທີ່ກໍານົດລະດັບການສະຫມັກ, ອຸນຫະພູມສູງສຸດ, ອຸນຫະພູມທີ່ເຮັດວຽກຢ່າງຕໍ່ເນື່ອງແລະວົງຈອນການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງແລະຮອບວຽນຕ້ອງໄດ້ຮັບການພິຈາລະນາ. ໃນໂອກາດການຫມູນວຽນ, ການເພີ່ມຂື້ນຂອງອຸນຫະພູມທີ່ເກີດຈາກຄວາມຮ້ອນຂອງ frictation ຍັງຕ້ອງໄດ້ຮັບການພິຈາລະນາ.

ແຫວນປະທັບຕາ X ທີ່ມີຮູບຊົງ x ນີ້ແມ່ນອົງປະກອບຂອງການປະທັບຕາຂອງຕົນເອງ. ກໍາລັງປະທັບຕາໃນສະພາບເບື້ອງຕົ້ນແມ່ນຂື້ນກັບຈໍານວນການບີບອັດແລະຄວາມແຂງຂອງວັດສະດຸ. ເມື່ອຄວາມກົດດັນຂອງລະບົບເພີ່ມຂື້ນ, ການຜິດປົກກະຕິຂອງການບີບອັດຂອງວົງແຫວນຈະເພີ່ມຂື້ນ, ແລະກໍາລັງປະທັບຕາທັງຫມົດຈະເພີ່ມຂື້ນ, ເປັນປະທັບຕາທີ່ຫນ້າເຊື່ອຖື.

ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:

ການເລືອກແຫວນປະທັບຕາດາວ

ການປະທັບຕາສະຖິດຫຼືການເຄື່ອນໄຫວທີ່ເປັນເສັ້ນ

(1) ການປະທັບຕາທີ່ມີເສັ້ນຜ່າສູນກາງຂອງແຫວນປະທັບຕາດາວຄວນເຂົ້າກັນໄດ້ກັບຮ່ອງ, ຫຼືນ້ອຍກວ່າປະມານ 2% ຂອງເສັ້ນຜ່າສູນກາງຂອງ groove. ເນື່ອງຈາກວ່າກໍາລັງ PRE-Compress ທີ່ສ້າງຂື້ນໂດຍການບີບອັດລ່ວງຫນ້າສາມາດປ້ອງກັນບໍ່ໃຫ້ແຫວນປະທັບມີປະສິດທິຜົນຈາກການບິດແລະມ້ວນ.

(2) ການປະທັບຕາຂອງ Shaft: ເສັ້ນຜ່າສູນກາງພາຍໃນຂອງວົງແຫວນທີ່ມີຮູບຊົງເປັນຮູບດາວຄວນເທົ່າກັບຫຼືໃຫຍ່ກ່ວາເສັ້ນຜ່າກາງນອກຂອງເພົາ, ເຊິ່ງສາມາດຄວບຄຸມໄດ້ພາຍໃນ 1%. ແຫວນປະທັບຕາຈະງ່າຍຕໍ່ການຕິດຕັ້ງແລະມີຊີວິດການບໍລິການທີ່ຍາວກວ່າ.

ການແຂ່ງຂັນ Rotary

ເສັ້ນຜ່າສູນກາງພາຍໃນຂອງວົງມົນທີ່ມີຮູບຊົງດາວແມ່ນປະມານ 2 ~ 5% ທີ່ໃຫຍ່ກວ່າເສັ້ນຜ່າກາງຂອງເພົາທີ່ມັນປະທັບຕາ. ເນື່ອງຈາກວ່າແຫວນປະທັບຕາຈະສ້າງຄວາມຂັດແຍ້ງແລະຄວາມຮ້ອນໃນເວລາທີ່ມັນຖືກນໍາໃຊ້ໃນການຫມູນວຽນ, ແລະ elastomer ຈະນ້ອຍລົງຫຼັງຈາກຄວາມຮ້ອນ (Joule Itating Effect. ເພື່ອຮັບປະກັນການຫລໍ່ລື່ນແລະການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືຂອງແຫວນປະທັບຕາ, ແຫວນທີ່ມີຮູບຊົງດາວທີ່ມີເສັ້ນຜ່າສູນກາງທີ່ໃຫຍ່ກວ່າເສັ້ນຜ່າກາງພາຍໃນຕ້ອງຖືກເລືອກ. ໂດຍທົ່ວໄປແລ້ວ, ແຫວນປະທັບຕາທີ່ມີສ່ວນທີ່ນ້ອຍກວ່າສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງການປະທັບຕາຄົງທີ່, ແລະກົງກັນຂ້າມ, ແຫວນປະທັບຕາຄວນຈະຖືກນໍາໃຊ້ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງການຜະນຶກແບບເຄື່ອນໄຫວ. ໃນກໍລະນີຂອງຄວາມກົດດັນສູງຫຼືຊ່ອງຫວ່າງທີ່ມີຄວາມກົດດັນໃຫຍ່, ອຸປະກອນການຢາງທີ່ມີຄວາມແຂງແຮງສູງຕ້ອງໄດ້ຮັບການຄັດເລືອກ. ວິທີທີ່ດີທີ່ສຸດແມ່ນການເພີ່ມແຫວນທີ່ສະຫນັບສະຫນູນ PTFE ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຈາກຄວາມຮຸນແຮງດ້ານຄວາມຮຸນແຮງສູງ.

ອຸປະກອນ

ອຸປະກອນການດັ່ງກ່າວແມ່ນ Shaw A70 Nitrile Raps Nbr. ວັດສະດຸອື່ນໆສາມາດຫມາຍເຖິງວັດສະດຸທີ່ໃຊ້ສໍາລັບ O-Rings.

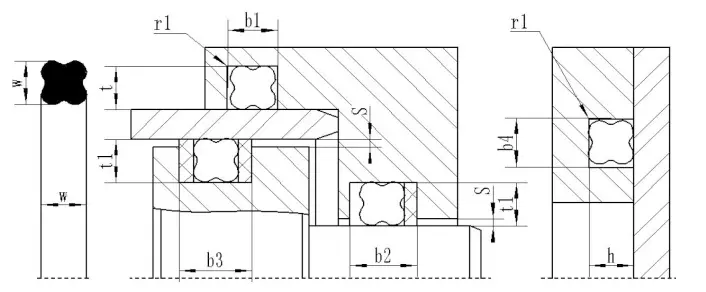

ການອອກແບບ groove ຂອງດາວ

ການປະທັບຕາທີ່ມີຮູບຊົງດາວ

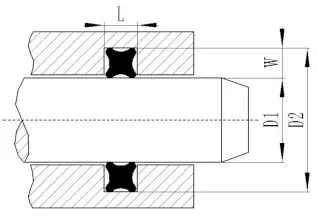

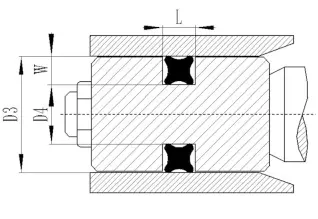

Piston Rod Skal (ສໍາລັບ Shaft)					PISTON SeALE (ຂຸມ)
ຮູບແບບຜະລິດຕະພັນ	ຂໍ້ສະເພາະແລະຂະຫນາດ		ປະທັບຕາ Rod			ປະທັບຕາ Piston		ຄວາມກວ້າງສະລັອດຕິງ
	ເສັ້ນຜ່າກາງພາຍໃນ DN	ເສັ້ນຜ່າສູນກາງຂ້າມຜ່ານ CS	D1	d2		d3	D4	L	W
As001 As002 As003	0.74 1.07 1.42	1.02 1.27 1.52
As004 As005 As006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
As007 As008 As009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
