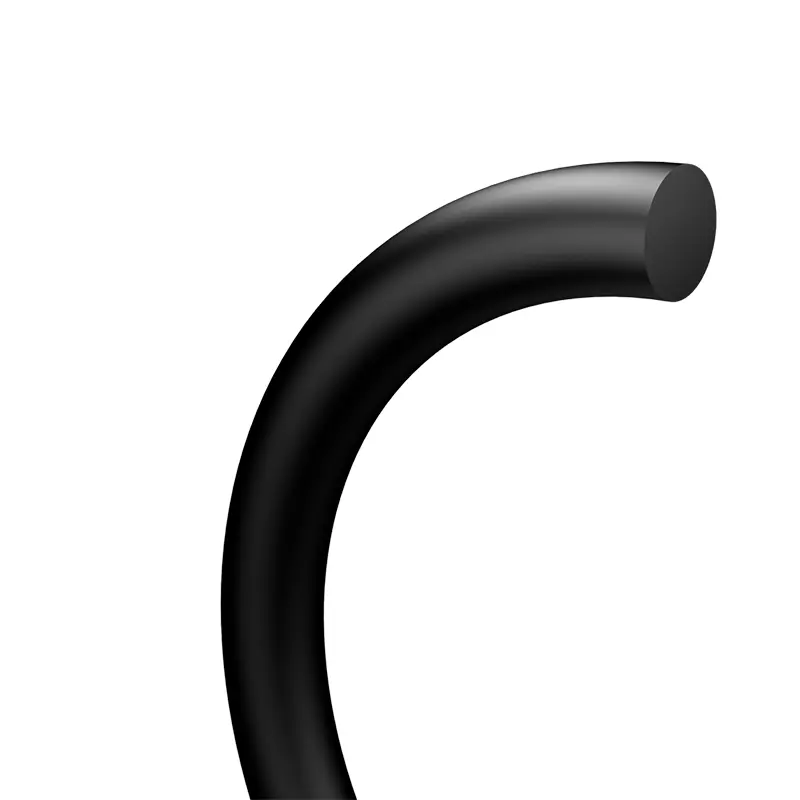

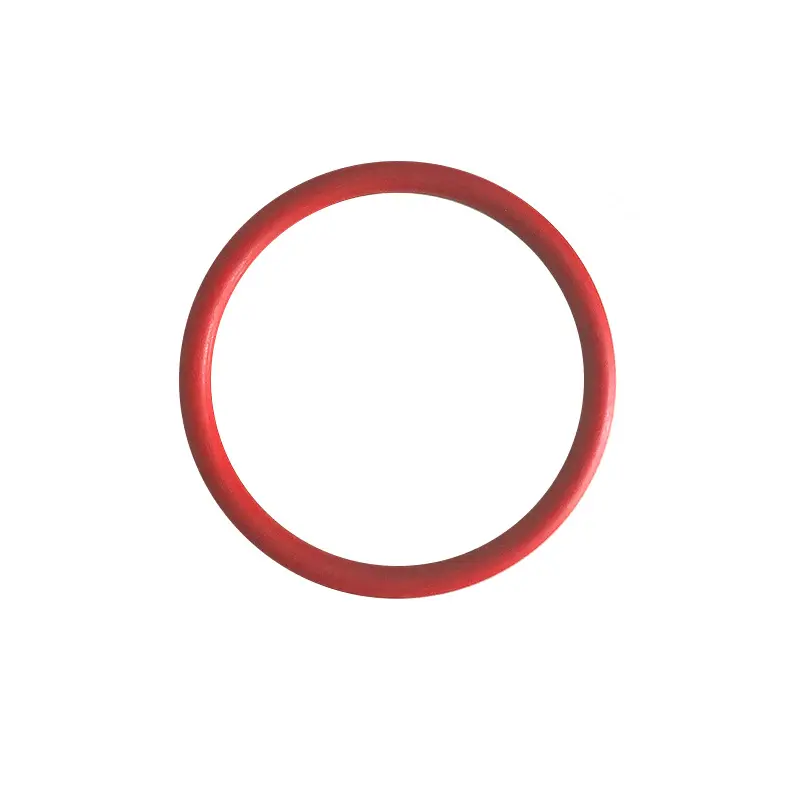

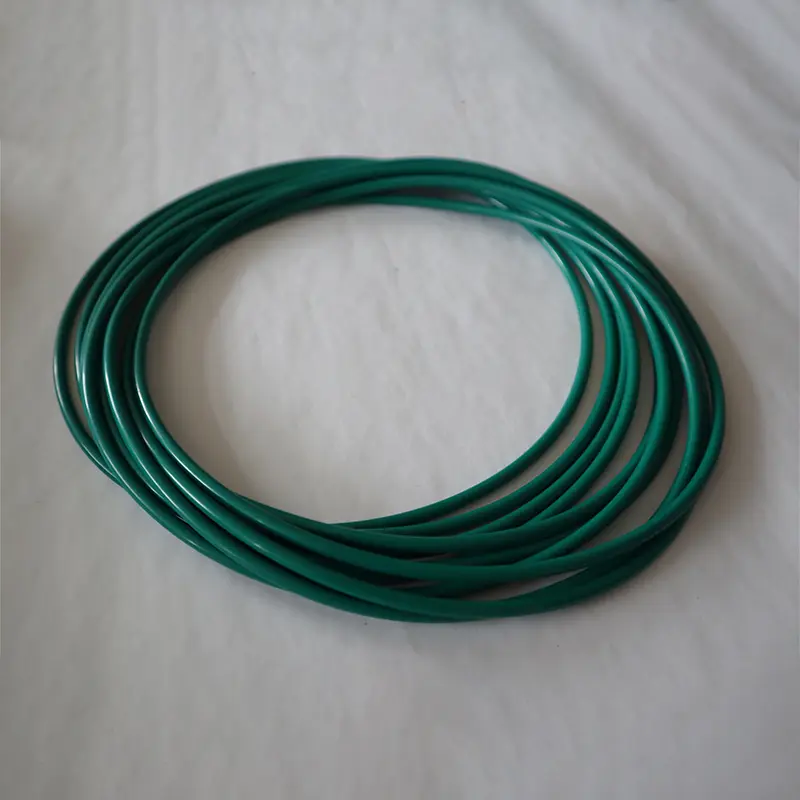

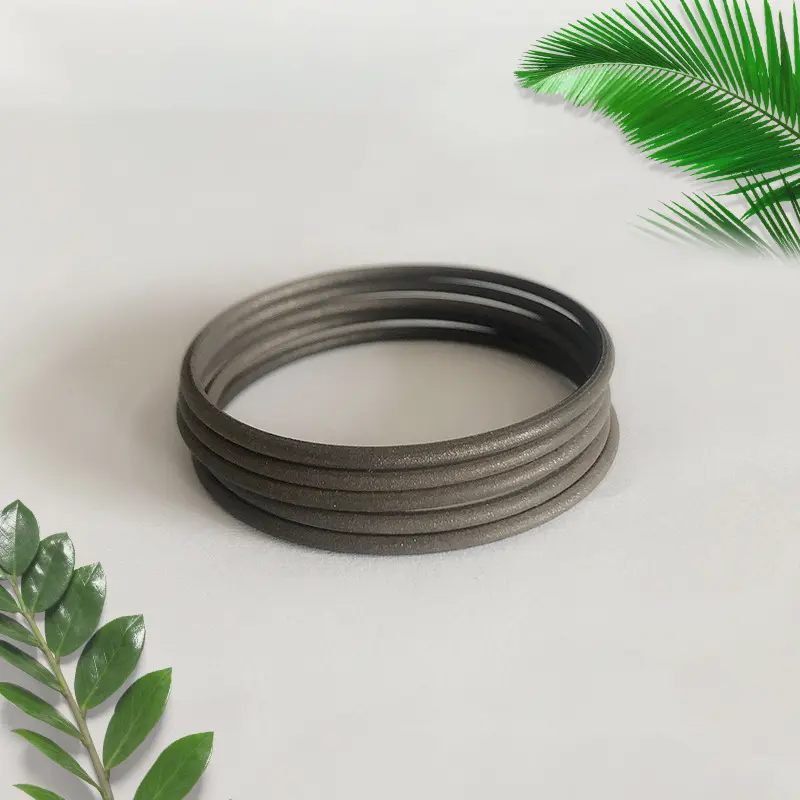

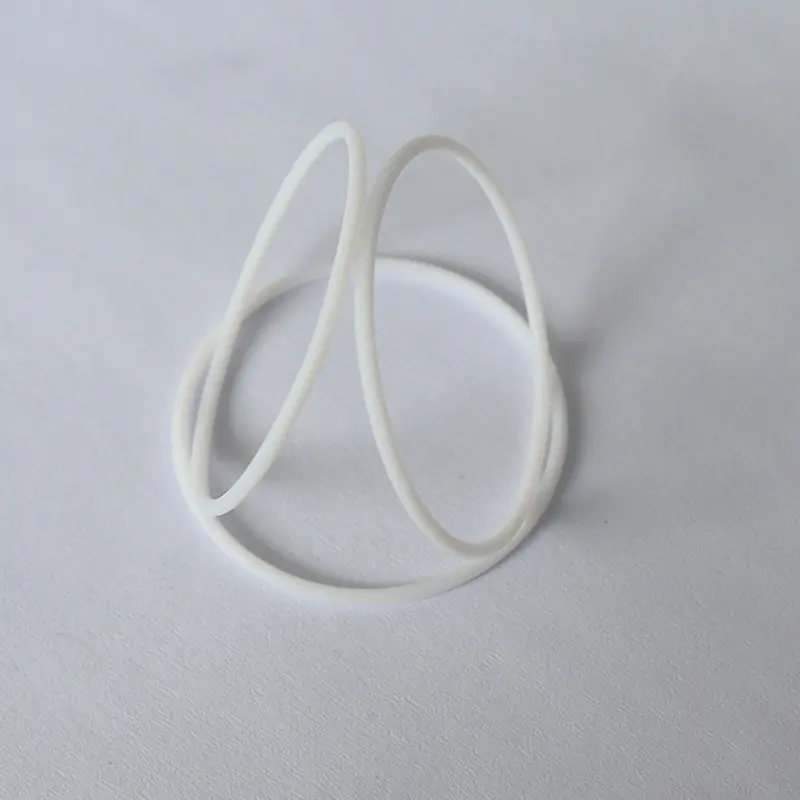

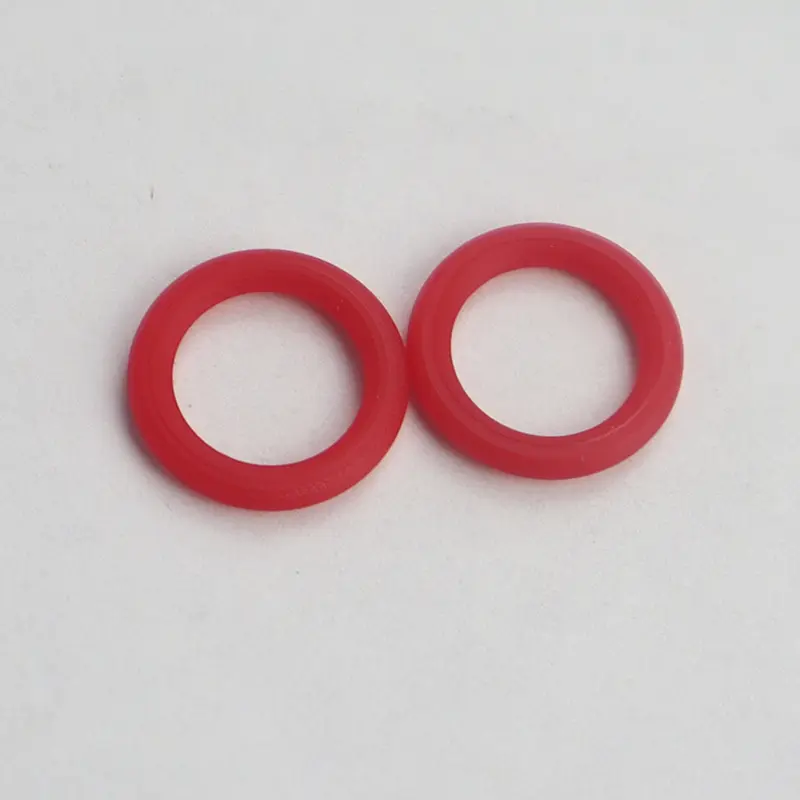

O-Rings ແມ່ນປະທັບຕາທີ່ນິຍົມທີ່ສຸດທີ່ໃຊ້ໃນສ່ວນປະກອບຂອງບົບໄຮໂດຼລິກ, ແລະອຸປະກອນຂອງລະບົບ, ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນໂອກາດປະທັບຕາຕ່າງໆ.
O-Rings ສາມາດຖືກນໍາໃຊ້ເປັນອົງປະກອບຂອງການປະທັບຕາພ້ອມທັງການນໍາໃຊ້ສ່ວນປະກອບທີ່ບັງຄັບໃຊ້ສໍາລັບການປະທັບຕາເລື່ອນແລະແຫວນຂີ້ຝຸ່ນ. ພາຍໃຕ້ອຸນຫະພູມທີ່ກໍານົດໄວ້, ຄວາມກົດດັນ, ແລະສື່ມວນຊົນຂອງແຫຼວແລະອາຍແກັສ, ຜະລິດຕະພັນເຫຼົ່ານີ້ສາມາດປະຕິບັດໄດ້ເປັນປະທັບຕາໃນສະພາບທີ່ສະຖິດຫຼືຍ້າຍ. ສາມາດເວົ້າໄດ້ວ່າໃນສະຫນາມອຸດສາຫະກໍາ, ບໍ່ວ່າຈະເປັນປະທັບຕາດຽວສໍາລັບການສ້ອມແປງແລະບໍາລຸງຮັກສາເຊັ່ນ: ອຸດສາຫະກໍາລົດຍົນ, ແລະ O-ards ທົ່ວໄປເກືອບທຸກບ່ອນ.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
O-Rings ມີຂໍ້ດີຫຼາຍຢ່າງ:
(1) ເຫມາະສໍາລັບຮູບແບບການປະທັບຕາຫລາກຫລາຍ, ລວມທັງການປະທັບຕາສະຖິດແລະການປະທັບຕາແບບເຄື່ອນໄຫວ.
(2) ເຫມາະສໍາລັບຮູບແບບການເຄື່ອນໄຫວທີ່ຫລາກຫລາຍ, ເຊັ່ນວ່າການຫມູນວຽນຫມູນວຽນ, ການເຄື່ອນໄຫວທີ່ມີແກນຫຼືການເຄື່ອນໄຫວລວມ.
(3) ເຫມາະສໍາລັບສື່ປະທັບຕາທີ່ແຕກຕ່າງກັນ, ລວມທັງນ້ໍາມັນ, ນ້ໍາມັນ, ນ້ໍາມັນ, ສື່, ສື່ສານເຄມີຫລືສື່ປະສົມອື່ນໆ;

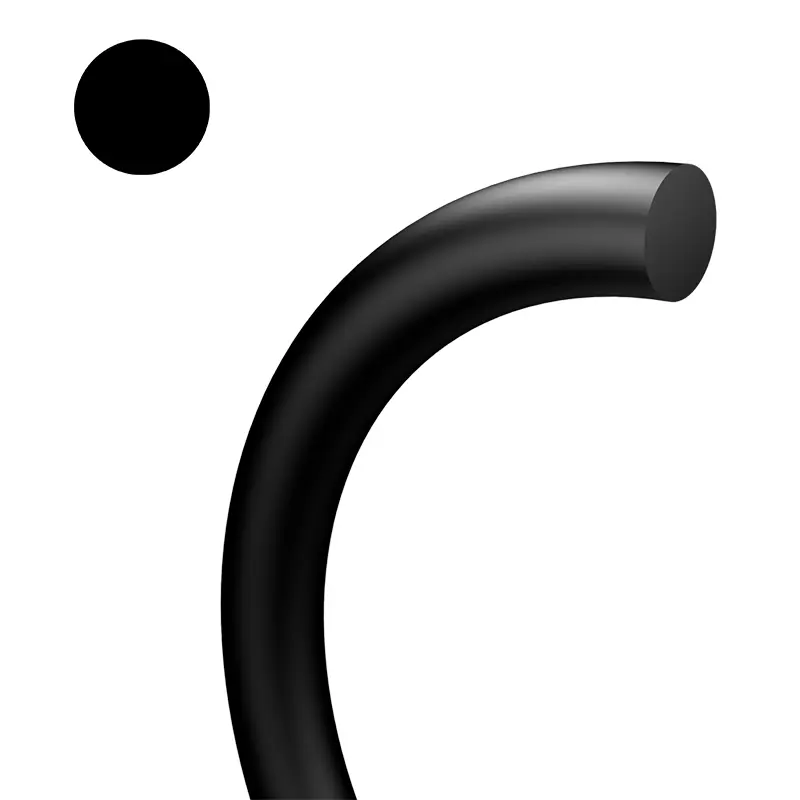

(4) ໂຄງສ້າງຂ້າມພາກສ່ວນແມ່ນງ່າຍດາຍທີ່ສຸດ, ແລະມັນມີຜົນກະທົບທີ່ປະທັບຕາເອງ, ປະຕິບັດການປະທັບຕາທີ່ຫນ້າເຊື່ອຖື, ແລະການປະກອບທີ່ງ່າຍດາຍ, ແລະການປະກອບງ່າຍແລະຖີ້ມງ່າຍ.
(5) ມີວັດສະດຸຫລາຍປະເພດ;
(6) ຄ່າໃຊ້ຈ່າຍຕ່ໍາ;
(7) ຄວາມຕ້ານທານແບບເຄື່ອນໄຫວແມ່ນຂ້ອນຂ້າງນ້ອຍ.
ບັນຊີລາຍຊື່ຂອງມາດຕະຖານ O-ring ແມ່ນສະແດງຢູ່ໃນຕາຕະລາງຂ້າງລຸ່ມນີ້:
| ຕາຕະລາງ 1-1 ລາຍຊື່ມາດຕະຖານ O-Ring | |||||||

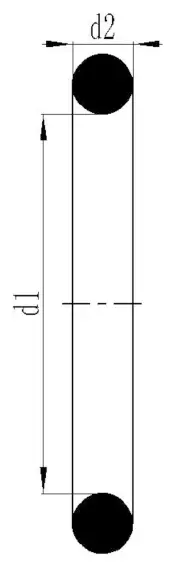

| ມາດຕະຖານ | ເສັ້ນຜ່າກາງຂອງ O-Ring-Sect-d2 |
 |
|||||
| ມາດຕະຖານອາເມລິກາເປັນ 568 ປະເທດອັງກິດມາດຕະຖານ BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| ມາດຕະຖານຍີ່ປຸ່ນ JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| ມາດຕະຖານສາກົນແມ່ນ0 3601/1 ມາດຕະຖານເຢຍລະມັນ DIN 3771/1 ມາດຕະຖານຂອງຈີນ GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| ມາດຕະຖານຂອງຈີນ GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| ຂະຫນາດ metric ທີ່ຕ້ອງການ | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| ມາດຕະຖານອາເມລິກາເປັນ 568 (900 ຊຸດ) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
ກົນໄກການປະທັບຕາ
The O-Ring ແມ່ນອົງປະກອບປະທັບຕາແບບອັດຕະໂນມັດສອງຊັ້ນ. ໃນລະຫວ່າງການຕິດຕັ້ງ, rading ແລະແກນຂອງມັນ decression ກໍານົດຄວາມສາມາດໃນການປະທັບຕາໃນເບື້ອງຕົ້ນຂອງ O-Ring ຂອງຕົນເອງ, ເຊິ່ງເພີ່ມຂື້ນກັບການເພີ່ມຂື້ນຂອງຄວາມກົດດັນຂອງລະບົບ.
(1) ສະພາບທີ່ບໍ່ມີຄວາມກົດດັນ
(2) ລັດທີ່ບີບອັດໂດຍບໍ່ມີຄວາມກົດດັນ
(3) ຄວາມກົດດັນ
ພາລາມິເຕີປະຕິບັດ
ຕາຕະລາງ 1-2 ຕົວກໍານົດການປະຕິບັດ O-ring
| ມາດຕະຖານ | ປະທັບຕາສະຖິດ | ປະທັບຕາເຄື່ອນໄຫວ |
| ຄວາມກົດດັນໃນການເຮັດວຽກ | ໂດຍບໍ່ມີການຮັກສາແຫວນ, ສູງສຸດສາມາດບັນລຸ 20mpa; ດ້ວຍແຫວນທີ່ຮັກສາໄວ້, ສູງສຸດສາມາດບັນລຸ 40mpa: ດ້ວຍແຫວນທີ່ມີການຮັກສາພິເສດ, ສູງສຸດສາມາດບັນລຸ 200mpa | ໂດຍບໍ່ມີການຮັກສາແຫວນ, ຄວາມກົດດັນສູງສຸດສາມາດບັນລຸ 5mpa; ກັບແຫວນທີ່ຮັກສາ, ຄວາມກົດດັນສູງຂື້ນ |
| ຄວາມໄວ | reciprocating 0.5m / s max, ການຫມູນວຽນ 2m / s max | |
| ອຸນຫະພູມ | ບາງໂອເປີທົ່ວໄປ: -30 ~ + 110, ໂອກາດພິເສດ: -60 ~ + + + 160, ໂອກາດຫມູນວຽນ: -30. + 80 | |
| ກາງ | ເບິ່ງ (ຕາຕະລາງຄຸນສົມບັດດ້ານວັດຖຸ) | |
ການເລືອກ O-Ring
1. ການເຮັດວຽກໃນສະພາບກາງແລະການເຮັດວຽກ
ເມື່ອເລືອກອຸປະກອນການແຫວນ O RINE, ຄວາມສາມາດໃນການເຮັດວຽກກ່ອນ, ແລະໃນຂະນະທີ່ຄວາມກົດດັນ, ອຸນຫະພູມ, ແລະຮອບວຽນການດໍາເນີນງານຂອງພາກສ່ວນປະທັບຕາກໍ່ຕ້ອງໄດ້ຮັບການພິຈາລະນາ. ຖ້າມັນຖືກນໍາໃຊ້ໃນສະຖານະການຫມູນວຽນ, ການເພີ່ມກໍາເນີດຂອງອຸນຫະພູມທີ່ເກີດຈາກຄວາມຮ້ອນທີ່ມີຄວາມຮ້ອນ. ວັດສະດຸປະທັບຕາທີ່ແຕກຕ່າງກັນມີຄຸນສົມບັດທາງດ້ານຮ່າງກາຍແລະສານເຄມີທີ່ແຕກຕ່າງກັນ, ກະລຸນາຫມາຍເຖິງ "ຕາຕະລາງຄຸນສົມວັດວັດຖຸ" ສໍາລັບລາຍລະອຽດ.
2. ປະເພດປະເພດແລະຂະຫນາດຮ່ອງການຕິດຕັ້ງ
(1) ອີງຕາມແບບຟອມການປະທັບຕາ, ມັນສາມາດແບ່ງອອກເປັນ: ປະທັບຕາສະຖິດ (ປະທັບຕາໂດຍບໍ່ມີການເຄື່ອນເຫນັງລະຫວ່າງພື້ນທີ່ໃກ້ຄຽງ) ແລະປະທັບຕາດ້ວຍການເຄື່ອນໄຫວທີ່ມີລະຫວ່າງຊິ້ນສ່ວນທີ່ຜະນຶກເຂົ້າກັນລະຫວ່າງພາກສ່ວນທີ່ຜະນຶກເຂົ້າກັນລະຫວ່າງພາກສ່ວນທີ່ປະທັບຕາ);
(2) ອີງຕາມຈຸດປະສົງຂອງການຜະນຶກ, ມັນສາມາດແບ່ງອອກເປັນ: ປະທັບຕາຂຸມ, ປະທັບຕາ shaft ແລະປະທັບຕາ rotary;
(3) ອີງຕາມແບບຟອມການຕິດຕັ້ງ, ມັນສາມາດແບ່ງອອກເປັນ: ການຕິດຕັ້ງ Axial (ສ່ວນຂ້າມຂອງມັນມີການຕິດຕັ້ງ (ສ່ວນຂ້າມຂອງມັນມີຄວາມເສີຍເມີຍຕໍ່ການຕິດຕັ້ງ).

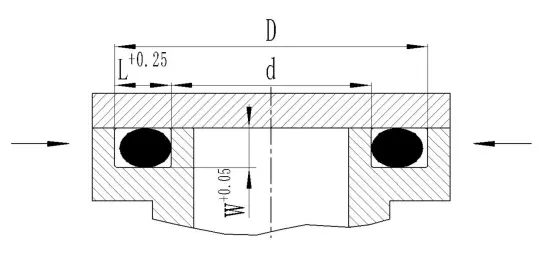

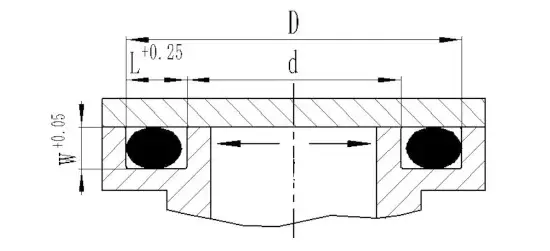

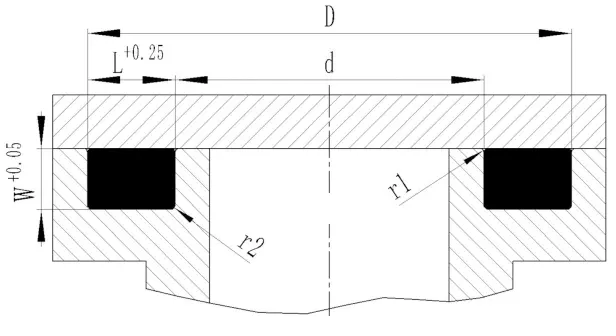

ປະທັບຕາ static ①xiial
ຕາຕະລາງ 1-3 ແກນ Axial ປະທັບຕາຕິດຕັ້ງການຕິດຕັ້ງ Groove Dimensions
| ເສັ້ນຜ່າກາງ O-ring ເສັ້ນຜ່າສູນກາງ D2 | ຮ່ອງຄວາມເລິກ W + 0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l + 0.25 | ເສັ້ນຜ່າກາງ O-ring ເສັ້ນຜ່າສູນກາງ D2 | ຮ່ອງຄວາມເລິກ W + 0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l + 0.25 | ເສັ້ນຜ່າກາງ O-ring ເສັ້ນຜ່າສູນກາງ D2 | ຮ່ອງຄວາມເລິກ W + 0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l + 0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

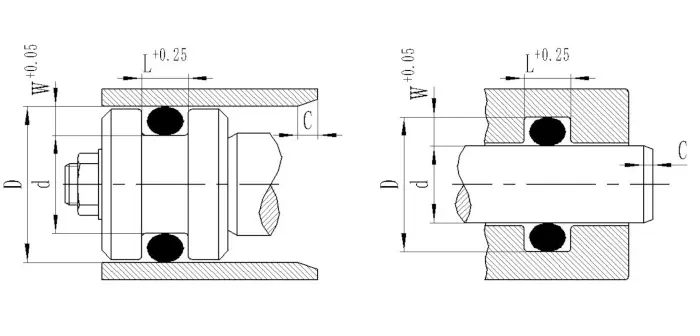

ປະທັບຕາ static ②radial

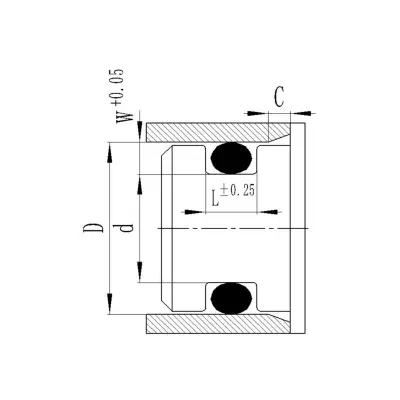

ປະທັບຕາຂຸມທີ່ມີການຕິດຕັ້ງແມ່ນຢູ່ເທິງເພົາ, ແລະເສັ້ນຜ່າສູນກາງພາຍໃນຂອງ O-ring ແມ່ນເທົ່າກັບຫຼືນ້ອຍກ່ວາເສັ້ນຜ່າສູນກາງຂອງ groove.

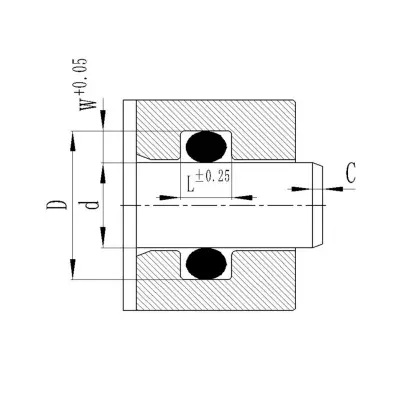

ປະທັບຕາ shaft radial: ຮ່ອງການຕິດຕັ້ງແມ່ນຢູ່ໃນຂຸມ, ແລະເສັ້ນຜ່າສູນກາງພາຍໃນຂອງ O-ring ແລະເສັ້ນຜ່າສູນກາງ shaft ແລະເສັ້ນຜ່າສູນກາງ sheided d ແມ່ນໃກ້ທີ່ສຸດເທົ່າທີ່ຈະເປັນໄປໄດ້.
| ຕາຕະລາງ 1-4 ຂະຫນາດຂອງການຕິດຕັ້ງ radic ປະທັບຕາເປັນຮ່ອງ groove | |||||||||||
| ເສັ້ນຜ່າສູນກາງສາຍ O-ring d2 | ຮ່ອງຄວາມເລິກ W + 0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l ± 0.25 | C | ເສັ້ນຜ່າສູນກາງສາຍ O-ring d2 | ຮ່ອງຄວາມເລິກ W + 0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l ± 0.25 | C | ເສັ້ນຜ່າສູນກາງສາຍ O-ring d2 | ຮ່ອງຄວາມເລິກ W + 0.05 | ຄວາມກວ້າງຂອງຮ່ອງ l ± 0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
ປະທັບຕາ③vacuum (ປະທັບຕາ static)
ການວາງແຜນທີ່ສັກວັກຊີນແມ່ນປະທັບຕາ O-ring ພາຍໃຕ້ສະຖານະການພິເສດ, ແລະຄວາມກົດດັນຂອງລະບົບປະທັບຕາແມ່ນຕໍ່າກວ່າ 1 ຊັ້ນຂອງມາດຕະຖານ (101.325KPA).
ຄວາມຕ້ອງການຂອງໃບສະຫມັກແລະການຕິດຕັ້ງຂອງມັນມີດັ່ງນີ້:
ກ. ພື້ນທີ່ groove ການຕິດຕັ້ງແມ່ນເຕັມໄປດ້ວຍປະລິມານຂອງ O-ring ຫຼັງຈາກຜິດປົກກະຕິ, ເຊິ່ງສາມາດເພີ່ມພື້ນທີ່ຕິດຕໍ່ໄດ້ແລະຍືດເວລາທີ່ແຜ່ຂະຫຍາຍໄດ້ໂດຍຜ່ານການ elastomer.
ຂ. ການຜິດປົກກະຕິຂອງການບີບອັດຂອງພາກສ່ວນຂ້າມ O-Ring ແມ່ນປະມານ 30%.
c. ມີໄຂມັນໃນສູນຍາກາດຄວນໃຊ້ (ເພື່ອຫຼຸດຜ່ອນການຮົ່ວໄຫຼ).
ງ. ຄວາມຫຍາບຂອງແຕ່ລະດ້ານຂອງແຕ່ລະພື້ນຜິວຂອງຮ່ອງການຕິດຕັ້ງຄວນຖືວ່າສູງກ່ວາຄວາມຕ້ອງການຂອງປະທັບຕາ hydraulic, ແລະເປີເຊັນຂອງລະດັບຄວາມສູງສົ່ງ FTP ຄວນຈະສູງກວ່າ 50%.
e. The O-Ring ຄວນເຮັດດ້ວຍວັດສະດຸທີ່ເຂົ້າກັນໄດ້ກັບອາຍແກັສ, ຄວາມຜິດຕ່ໍາທີ່ມີຄວາມຜິດຕ່ໍາແລະຜິດປົກກະຕິຂອງການບີບອັດຕ່ໍາ. ນີ້, ພວກເຮົາແນະນໍາໃຫ້ໃຊ້ນ້ໍາ fluorurrurber.
ປະທັບຕາເຄື່ອນໄຫວໄຮໂດຼລິກ④radial
ນັບຕັ້ງແຕ່ແຫວນ O ຈະຖືກຍົກຍ້າຍໃນລະຫວ່າງການເຄື່ອນໄຫວ, ຄໍາຮ້ອງສະຫມັກຂອງມັນແມ່ນຖືກຈໍາກັດໃນການກົດດັນຕ່ໍາລົງແລ້ວ (ໂດຍບໍ່ມີການຮັກສາ (ຄວາມໄວ) = motion rotary = 2.0m / s).
3. ປັດໄຈທີ່ແຂງ
ຄວາມແຂງຂອງວັດສະດຸແຫວນ O ແມ່ນຫນຶ່ງໃນບັນດາຕົວຊີ້ວັດທີ່ສໍາຄັນສໍາລັບການປະເມີນຜົນການປະທັບຕາ. ຄວາມແຂງກະດ້າງຂອງ O-Ring ກໍານົດການບີບອັດຂອງວົງແຫວນແລະຊ່ອງຫວ່າງທີ່ອະນຸຍາດສູງສຸດທີ່ອະນຸຍາດຂອງຮ່ອງ. ໂດຍທົ່ວໄປແລ້ວ, ຢາງ nitrile ຂອງ Shore A70 ແມ່ນສະຫນອງໃຫ້, ເຊິ່ງສາມາດຕອບສະຫນອງເງື່ອນໄຂການນໍາໃຊ້ສ່ວນໃຫຍ່.

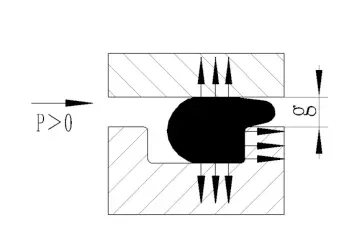

4. ຊ່ອງຫວ່າງທີ່ລົບລ້າງ
ຄວາມສາມາດທີ່ອະນຸຍາດສູງສຸດ GAX ແມ່ນກ່ຽວຂ້ອງກັບຄວາມກົດດັນຂອງລະບົບ, ເສັ້ນຜ່າສູນກາງສ່ວນແບ່ງຂອງ O-ring, ແລະຄວາມແຂງຂອງວັດສະດຸ. ໂດຍທົ່ວໄປ, ຄວາມກົດດັນໃນການເຮັດວຽກທີ່ສູງຂື້ນ, ຂະຫນາດນ້ອຍສູງສຸດທີ່ສາມາດອະນຸຍາດ gax gap ໄດ້ສູງສຸດ. ຖ້າຊ່ອງຫວ່າງ g ເກີນຊ່ວງເວລາທີ່ອະນຸຍາດ, ມັນຈະເຮັດໃຫ້ແຫວນ O rserruded ຫຼືແມ້ກະທັ້ງເສຍຫາຍ.
ມັນໄດ້ຖືກແນະນໍາໃຫ້ໃຊ້ແຫວນທີ່ຮັກສາໄວ້ໃນປະທັບຕາແບບເຄື່ອນໄຫວທີ່ມີຮູບຊົງ, ເຊິ່ງສາມາດປ້ອງກັນບໍ່ໃຫ້ແຫວນ O ຈາກກໍາລັງບີບຄວາມກົດດັນໃນການເຮັດວຽກ. ເມື່ອຄວາມກົດດັນເກີນ 5mpa ແລະເສັ້ນຜ່າກາງພາຍໃນແມ່ນ> 50mm, ແລະຄວາມກົດດັນແມ່ນໃຫຍ່ກວ່າ 10ma ແລະເສັ້ນຜ່າສູນກາງພາຍໃນແມ່ນໄດ້ຖືກແນະນໍາໃຫ້ໃຊ້ແຫວນທີ່ຮັກສາໄວ້.
ສໍາລັບການສະຫມັກທີ່ປະທັບຕາຄົງທີ່, ແນະນໍາໃຫ້ກົງກັບ H7 / G6.
5. ອັດຕາການຄ້າແລະການບີບອັດ
ໃນເວລາທີ່ແຫວນ O ຖືກຕິດຕັ້ງຢູ່ໃນຮ່ອງ, ມັນຈະຖືກຍືດແລະບີບອັດໄວ້ໃນລະດັບໃດຫນຶ່ງ. ຖ້າຫາກວ່າຄຸນຄ່າທີ່ຍືດຍາວແລະການບີບອັດແມ່ນໃຫຍ່ເກີນໄປ, ສ່ວນຂ້າມຂອງ O-ແຫວນຈະມີຂະຫນາດໃຫຍ່ຫຼືຫຼຸດລົງຫຼາຍເກີນໄປ. ເພື່ອບໍ່ໃຫ້ມີຜົນກະທົບຕໍ່ຜົນກະທົບຂອງການປະທັບຕາຂອງມັນ, ແນະນໍາໃຫ້ປະຕິບັດຕາມສອງຈຸດຕໍ່ໄປນີ້:
(1) ສໍາລັບການປະທັບຕາຂຸມທີ່ມີສີສັນທີ່ມີຄວາມຍືດຍຸ່ນ (i.e. d2 ອັດຕາການຍືດຍາວສູງສຸດແມ່ນຫຼຸດລົງເສັ້ນຜ່າສູນກາງສ່ວນ 1
ການຍາວ = (D-2 / D2) × 100% <6%
ໃນສົມຜົນ: D-the Bottom Direing ຂອງ groove mounting ໃນປະທັບຕາຂຸມ radial
D2- ເສັ້ນຜ່າສູນກາງພາຍໃນຂອງວົງແຫວນ
(2) ສໍາລັບປະທັບຕາ Shaft Shaft, O-Ring ແມ່ນຖືກບີບອັດໄດ້ດີກວ່າເກົ່າທີ່ມັກໃນຮອບຮອບຂອງມັນ (i.e. d1> D), ແລະອັດຕາການລວບລວມຮອບສູງສຸດແມ່ນ 3%.
ອັດຕາສ່ວນການບີບອັດ = (D1-D) / D1 × 100% <3%
ໃນສົມຜົນ: ເສັ້ນຜ່າສູນກາງ D1-outer ຂອງ O-Ring
D-bottom ດ້ານລຸ່ມຂອງການຕິດ groove ໃນປະທັບຕາ shaft radial
6. ແຫວນ O-ings ຖືກນໍາໃຊ້ເປັນປະທັບຕາທີ່ຫມູນວຽນ
O-Rings ຍັງສາມາດໃຊ້ເປັນປະທັບຕາສໍາລັບການຫມູນວຽນດ້ວຍຄວາມໄວຕ່ໍາແລະຮູບວົງຈອນສັ້ນໆ. ໃນເວລາທີ່ຄວາມໄວໃນການສາຍກາງແມ່ນຕໍ່າກ່ວາ 0.5m / s, ການເລືອກ O-Ring ສາມາດອີງໃສ່ມາດຕະຖານການອອກແບບປົກກະຕິ; ໃນເວລາທີ່ຄວາມໄວໃນການປູກແມ່ນສູງກ່ວາ 0.5m / s, ມັນຈໍາເປັນທີ່ຈະຕ້ອງພິຈາລະນາປະກົດການທີ່ມີຄວາມຮ້ອນ (ສະນັ້ນເສັ້ນຜ່າສູນກາງທີ່ມີຄວາມຮ້ອນ (ແລະປະກົດການຂ້າງເທິງສາມາດຫລີກລ້ຽງໄດ້. ຫຼັງຈາກທີ່ O-Red ຖືກຕິດຕັ້ງຢູ່ໃນຮ່ອງ, ມັນຖືກບີບອັດໄດ້ຢ່າງຫລວງຫລາຍເພື່ອເປັນການແກ້ໄຂທີ່ດີ, ເຮັດໃຫ້ພື້ນທີ່ປັບປຸງສະພາບການຫລໍ່ລື່ນ.

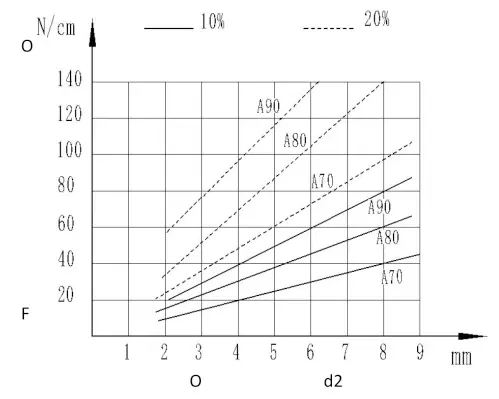

. 7. ຜົນບັງຄັບໃຊ້ການຕິດຕັ້ງ
ໃນລະຫວ່າງການຕິດຕັ້ງ, ກໍາລັງການບີບອັດແມ່ນກ່ຽວຂ້ອງກັບລະດັບຂອງການບີບອັດເບື້ອງຕົ້ນແລະຄວາມແຂງຂອງວັດສະດຸ. ຕົວເລກດັ່ງກ່າວສະແດງໃຫ້ເຫັນເຖິງຄວາມສໍາພັນລະຫວ່າງຫນ່ວຍການບີບອັດຂອງຫນ່ວຍ
ການອອກແບບໂຄງສ້າງຂອງທ້ອງຖິ່ນ

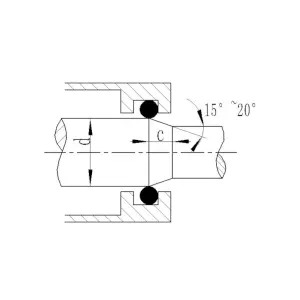

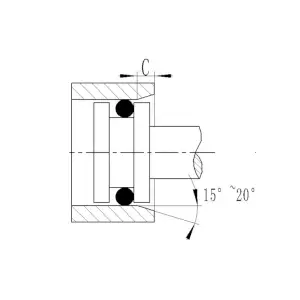

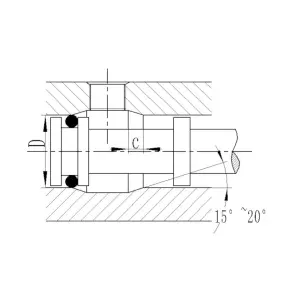

ເພາະວ່າ O-ring ຈະຖືກບີບອອກໃນລະຫວ່າງການຕິດຕັ້ງ, ເພື່ອຫລີກລ້ຽງຄວາມເສຍຫາຍທີ່ຮ້າຍແຮງ, ຈຸດສຸດທ້າຍຂອງຮູຫຼືຂອບຂອງ, ແລະແຄມຂອງຕ້ອງໄດ້ເອົາອອກແລະເອົາອອກ. ຖ້າ O-Ring ແມ່ນເພື່ອຜ່ານຂຸມ transverse ໃນລະຫວ່າງການຕິດຕັ້ງ, ຂຸມປ່ຽນ, ຂຸມກໍ່ຕ້ອງໄດ້ຮັບການ chamfered ຫຼືມົນ.
ຈຸນລະ
ເຄື່ອງເຈາະຄາງກະໄຕ
chamfering / ຮອບຂອງຮູ Transition
ຕາຕະລາງ 1-10 ຄວາມຍາວຕ່ໍາສຸດຂອງ chamfer ຄວາມຍາວ cນາວາ
| ເສັ້ນຜ່າສູນກາງສ່ວນ w | ≤1.78, 1.80 | ≤2.62, 2.65 | ≤3.53, 3.55 | ≤5.30, 5.33 | ≤7.00 | > 8.40 | |
| ຄວາມຍາວຂອງ chamfer ຕ່ໍາ cນາວາ | 15 ° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20 ° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
Chamfer Surfence Surfence: rz≤4.0μmra≤0.8μm

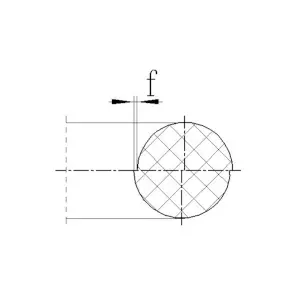

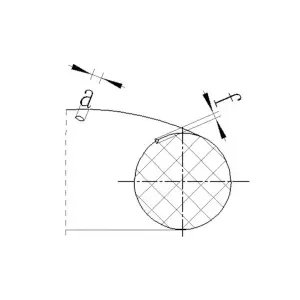

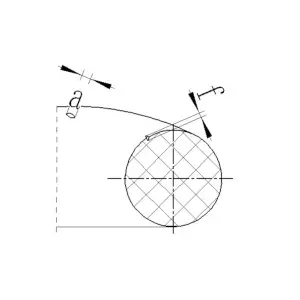

ຄວາມແຕກຕ່າງທີ່ອະນຸຍາດຂອງຮູບຮ່າງຂອງຮູບຮ່າງແລະຂໍ້ບົກຜ່ອງດ້ານ
ພວກເຮົາຈັດປະເພດຮູບຮ່າງແລະຂໍ້ບົກຜ່ອງດ້ານຂອງແຫວນ O-Rings ອອກເປັນສອງປະເພດ: N ແລະ S.
(1) n: ສະແດງຄຸນນະພາບມາດຕະຖານຂອງພວກເຮົາ, ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການທີ່ມີຄຸນນະພາບສູງແລະສະຫມັກປະຈໍາວັນ.
(2) S: s: ເຫມາະສໍາລັບໂອກາດທີ່ມີຄວາມຕ້ອງການສູງຫຼາຍສໍາລັບຮູບຮ່າງແລະຂໍ້ບົກຜ່ອງດ້ານ, ໂດຍປົກກະຕິຕ້ອງການການຜະລິດໃຫຍ່ແລະມີຄ່າໃຊ້ຈ່າຍສູງ.

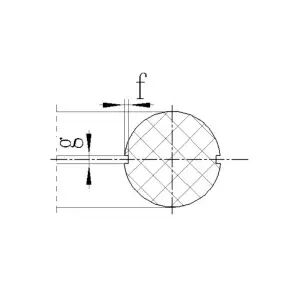

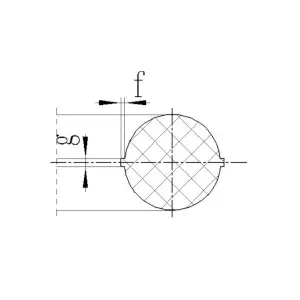

mold misalignment d

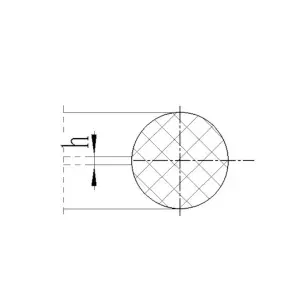

ການແຕກໄຫວ Flash Flash Flash H
Mold Expreting ການຫົດຕົວ
trimming ຫຼາຍເກີນໄປ
ເຄື່ອງຫມາຍ
ຂໍ້ບົກຜ່ອງອື່ນໆ
| ຕາຕະລາງ 1-8 ຮູບຊົງ O-ring ແລະຂໍ້ບົກຜ່ອງດ້ານດ້ານ | ||||
| ຂໍ້ບົກພ່ອງ | ປະເພດ | deviation ອະນຸຍາດຂອງພາກ w | ||
| ≤2.65 | > 2.65 | |||
| ຂໍ້ຜິດພາດ modulus | width h | N | 0.06 | 0.12 |
| ຈໍານວນ Flash | width h | S | 0.05 | 0.09 |
| ການຫົດຕົວ | width h | N | 0.1 · w | 0.1 · w |
| width h | 0.05 | 0.09 | ||
| width h | S | 0.05 · w | 0.05 · w | |
| width h | 0.05 | 0.09 | ||
| ຄວາມກວ້າງຂອງການຕັດຫຍິບເກີນ (ການຕັດຫຍິບເກີນກໍານົດ, ແຕ່ວ່າມັນຕ້ອງຢູ່ໃນລະດັບຄວາມບ່ຽງເບນຂອງສ່ວນຂ້າມແລະຫນ້າດິນຕ້ອງໄດ້ຮັກສາໃຫ້ລຽບ) | width h | N | 0.4 | 1.2 |
| width h | S | 0.4 | 0.7 | |
| ເຄື່ອງຫມາຍການໄຫຼ (ທິດທາງຮອບ) | ຄວາມຫນາກ | N | 0. 1 · id | 0. 1 · id |
| ຄວາມເລິກ F | 0.03 | 0.06 | ||
| ຄວາມຫນາກ | S | 0.05 · | 0.05 · | |
| ຄວາມເລິກ F | 0.03 | 0.06 | ||
| ຂໍ້ບົກຜ່ອງອື່ນໆ | ຄວາມຫນາກ | N | 0.3 aw w | 0.3 aw w |
| ຄວາມເລິກ F | 0.05 | 0.09 | ||
| ຄວາມຫນາກ | S | 0.1 · w | 0.1 · w | |
| ຄວາມເລິກ F | 0.03 | 0.06 | ||
| ຄວາມຫຍາບຫນ້າ | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| ສຽງລົບກວນ | / | N | ອະນຸຍາດ | |
| / | S | ອະນຸຍາດ | ||
ຄູ່ມືການເກັບຮັກສາ
ໃນຄໍາສັ່ງທີ່ຈະຫລີກລ້ຽງຄຸນລັກສະນະທາງດ້ານຮ່າງກາຍແລະສານເຄມີທີ່ເກີດຈາກການເກັບຮັກສາໄລຍະຍາວ, ສະພາບແວດລ້ອມການເກັບຮັກສາທີ່ສົມເຫດສົມຜົນຕ້ອງໄດ້ຮັບຜົນກະທົບຕໍ່ການເກັບຮັກສາໃນໄລຍະຍາວ.
ໃນລະຫວ່າງການເກັບຮັກສາ, ຈຸດຕໍ່ໄປນີ້ຄວນໄດ້ຮັບການສັງເກດ:
(1) ສະພາບແວດລ້ອມການເກັບຮັກສາຕ້ອງແຫ້ງ, ບໍ່ມີຂີ້ຝຸ່ນແລະມີລົມລ່ວງດີ;
(2) ອຸນຫະພູມຄວນຈະຢູ່ຂ້າງເທິງ + 15 ℃ແຕ່ບໍ່ເກີນ + 20 ℃;
(3) ເກັບຮັກສາໄວ້ໃນຖົງຫຸ້ມຫໍ່ເປັນຮູໃຫ້ຫຼາຍເທົ່າທີ່ຈະຫຼາຍໄດ້, ແລະຫລີກລ້ຽງສ່ວນປະກອບທີ່ທໍາລາຍວັດສະດຸຂອງ O-Ring;
(4) ຫລີກລ່ຽງແສງແດດໂດຍກົງໃນສະພາບແວດລ້ອມການເກັບຮັກສາແລະຫລີກລ້ຽງຈາກແຫຼ່ງແສງສະຫວ່າງ ultraviolet;
(5) ໃນເວລາທີ່ເກັບຮັກສາ, ແຫວນ O ຄວນຢູ່ໃນສະພາບທີ່ບໍ່ມີຄວາມກົດດັນ, ນັ້ນແມ່ນ, ນັ້ນແມ່ນ, ບໍ່ໄດ້ຍືດຍາວ, ບໍ່ໄດ້ຖືກບີບອັດ, ແລະບໍ່ພິການ:
(6) ມັນຖືກຫ້າມບໍ່ໃຫ້ມັດດ້ວຍເຊືອກຫລືວາງສາຍໃສ່ຊິ້ນສ່ວນໂລຫະ.
