Axial C-Type Combined Seal

ສໍາລັບຄວາມຕ້ອງການປະທັບຕາຂອງ flange static axial, RC2872 Axial C-Type Combined Seal ຈາກ Ruichen Sealing ແມ່ນທາງເລືອກທີ່ຕ້ອງການ. ທີ່ມີຢູ່ໃນປະເພດ A (ຄວາມກົດດັນພາຍໃນ) ແລະປະເພດ B (ຄວາມກົດດັນພາຍນອກ), ມັນຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາແບບຄົງທີ່ unidirectional ຢູ່ທີ່ flange. ໂຄງປະກອບການຂອງ flange retaining ສອງດ້ານຂອງຕົນກໍາຈັດຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວຂອງ extrusion O-ring, ໃນຂະນະທີ່ກົນໄກການຜະນຶກດ້ວຍຄວາມກົດດັນທີ່ເກີດມາຮັບປະກັນຄວາມຕ້ານທານຄວາມກົດດັນທີ່ໂດດເດັ່ນ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄວາມຕ້ອງການຂອງການຜະນຶກດ້ວຍຄວາມກົດດັນນ້ໍາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Axial C-Type Combined Seal ປະກອບດ້ວຍວົງປະທັບຕາຮູບ C ທີ່ເຮັດດ້ວຍ PTFE ເຕັມໄປແລະຢາງ O-ring; ມັນໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາແບບຄົງທີ່ເຊັ່ນ: axial (end-face) ແລະປະທັບຕາ flange. ລັກສະນະທີ່ສໍາຄັນປະກອບມີຊີວິດການບໍລິການທີ່ຍາວນານ, ການປະຕິບັດການຜະນຶກທີ່ດີເລີດ, ຄວາມຕ້ານທານກັບຄວາມກົດດັນສູງ, ແລະຮອຍຕີນຂອງໂຄງສ້າງທີ່ຫນາແຫນ້ນ; ມັນຍັງເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາ hydraulic. ມີຢູ່ໃນສອງຮຸ່ນ: RC2872-A (ສໍາລັບຄວາມກົດດັນພາຍໃນ) ແລະ RC2872-B (ສໍາລັບຄວາມກົດດັນພາຍນອກ).

ການອອກແບບກະທັດລັດສ້າງຄວາມສະດວກໃນການຕິດຕັ້ງໃນສະຖານທີ່ຈໍາກັດ, ຮັບປະກັນການປະທັບຕາທີ່ເຊື່ອຖືໄດ້ແລະຊີວິດການບໍລິການທີ່ຍາວນານໃນລະຫວ່າງການປະຕິບັດງານໃນໄລຍະຍາວ. ຂໍ້ມູນຈໍາເພາະເຕັມຮູບແບບແມ່ນມີຢູ່ໃນຫຼັກຊັບ, ດ້ວຍການບໍລິການທີ່ສະຫນອງໃຫ້ຜູ້ຊື້ທົ່ວໂລກລວມທັງການຄັດເລືອກດ້ານວິຊາການ, ການສອບຖາມລາຄາແລະການສັ່ງຊື້ຈໍານວນຫລາຍ.

ເງື່ອນໄຂການໃຊ້ງານ

ຄວາມກົດດັນ (MPa)	ອຸນຫະພູມ (°C)	ຄວາມໄວ (m/s)	ຂະຫນາດກາງ
≤100	-35 ຫາ +100 (ມີ NBR O-ring)	-	ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ແລະອື່ນໆ.
	-20 ຫາ +200 (ມີ FKM O-ring)

ຫຼັກການແລະຄໍາຮ້ອງສະຫມັກ

ປະທັບຕານີ້ປະກອບດ້ວຍວົງປະທັບຕາ PTFE ຮູບ C ແລະວົງ O-ring; O-ring ສະຫນອງການບີບອັດທາງສ່ວນຫນ້າ, ການສ້າງແຮງຍຶດທີ່ຕ້ອງການເພື່ອບັນລຸການປະທັບຕາ. ພາຍໃຕ້ຄວາມກົດດັນ, ແຮງຍຶດນີ້ເພີ່ມຂຶ້ນ - ຊຶ່ງຫມາຍຄວາມວ່າປະທັບຕາປະຕິບັດໄດ້ດີກວ່າເມື່ອຄວາມກົດດັນເພີ່ມຂຶ້ນ. ຂໍຂອບໃຈກັບການອອກແບບ double-flange ຂອງວົງ slipper, O-ring ໄດ້ຖືກປ້ອງກັນບໍ່ໃຫ້ extruding, ອະນຸຍາດໃຫ້ປະທັບຕາສາມາດທົນທານຕໍ່ຄວາມກົດດັນສູງ.

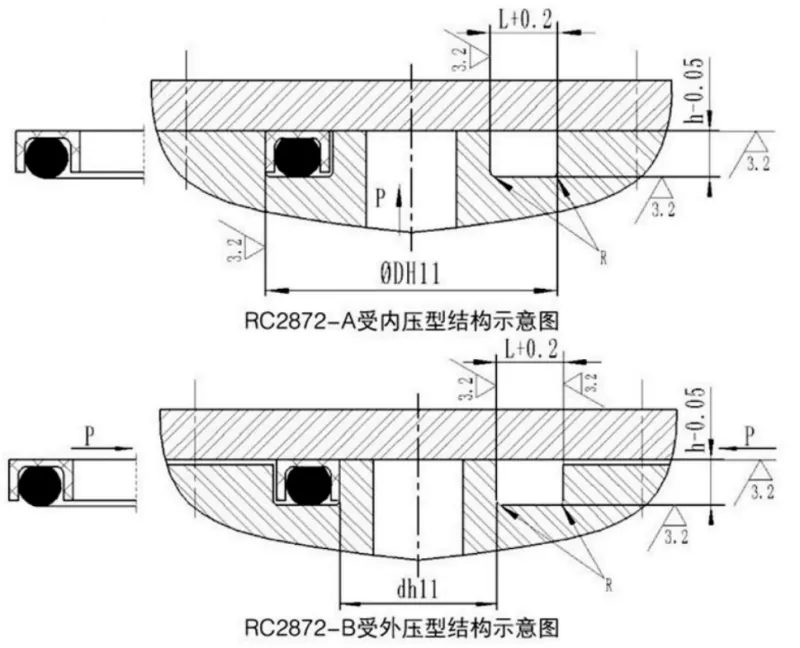

Axial C-Type Combined Seal

ຕາຕະລາງສະເພາະ

1. RC2872-A Internal Pressure-Resistant Type Specifications Table

ຂໍ້ມູນຈໍາເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້.

ຂອບເຂດເສັ້ນຜ່າສູນກາງນອກ D H11	ຄວາມເລິກຂອງຮ່ອງ h-0.05	ຄວາມກວ້າງຂອງຮ່ອງ L+0.2	ມຸມ Radius Rmax	ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ
15~30	2.35	5.5	0.4	2.65
31–50	3.10	6.6	0.4	3.55
51–127	4.65	9.6	0.5	5.30
128–499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. RC2872-B ປະເພດຄວາມກົດດັນພາຍນອກ: ຕາຕະລາງສະເພາະ

ຂໍ້ມູນຈໍາເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້.

ຊ່ວງເສັ້ນຜ່າສູນກາງພາຍໃນ d h11	ຄວາມເລິກຂອງຮ່ອງ h-0.05	ຄວາມກວ້າງຂອງຮ່ອງ L+0.2	ມຸມ Radius Rmax	ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ
5~30	2.35	5.5	0.4	2.65
31–50	3.10	6.6	0.4	3.55
51–127	4.65	9.6	0.5	5.30
128–499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
