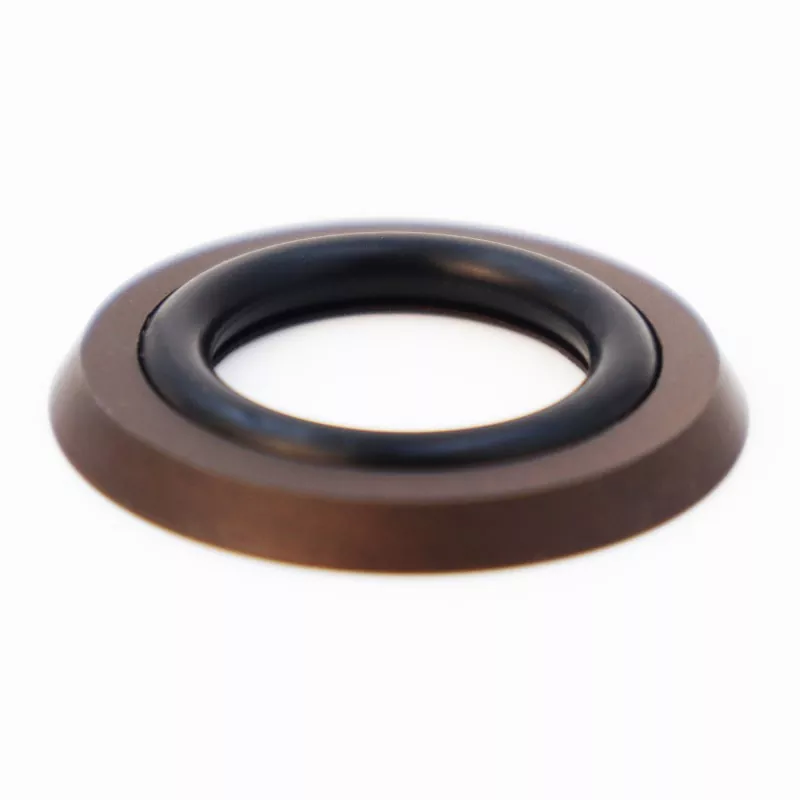

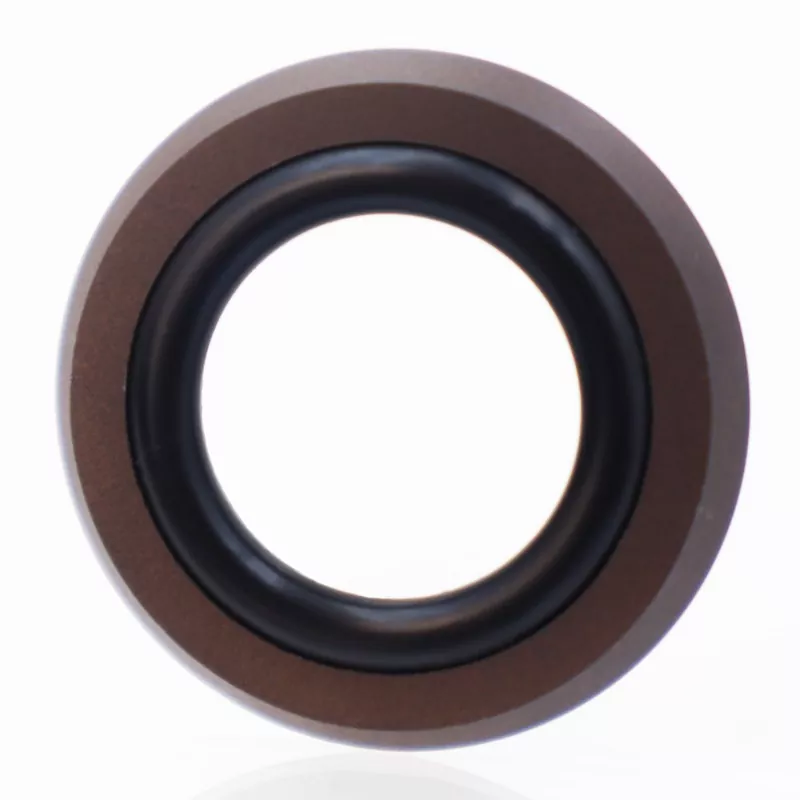

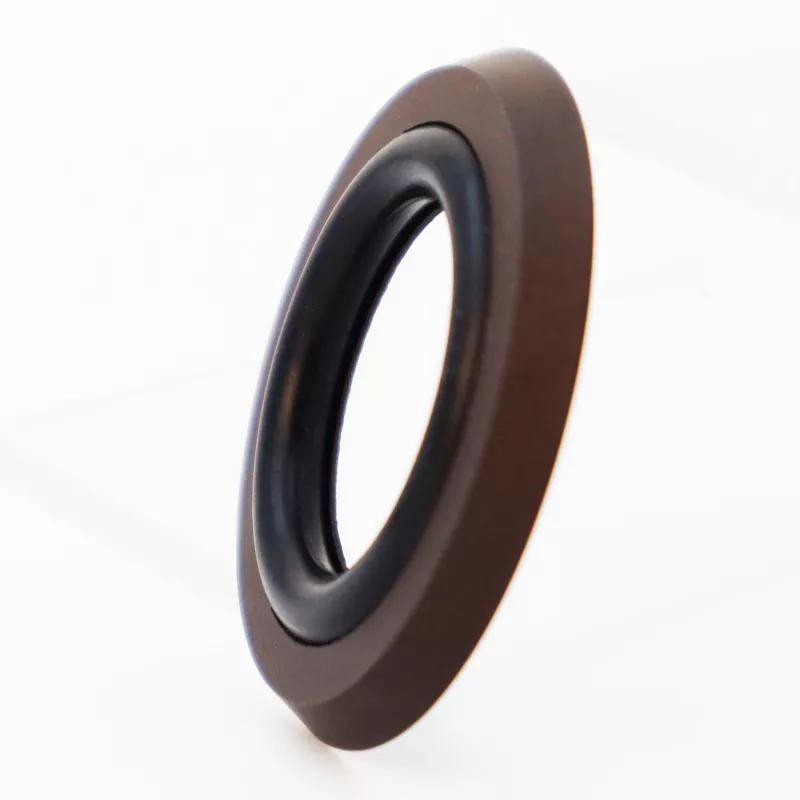

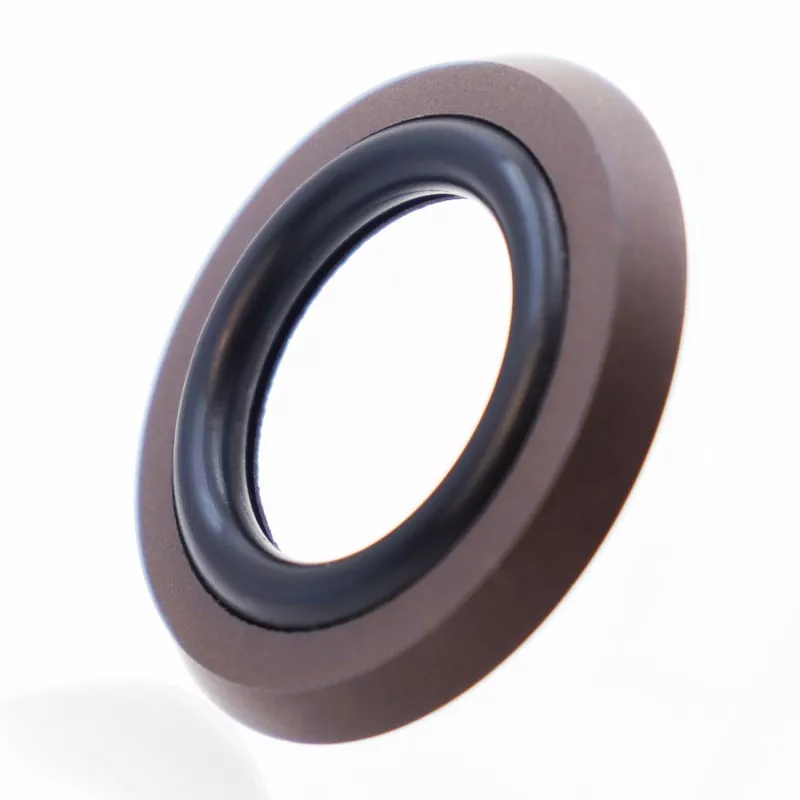

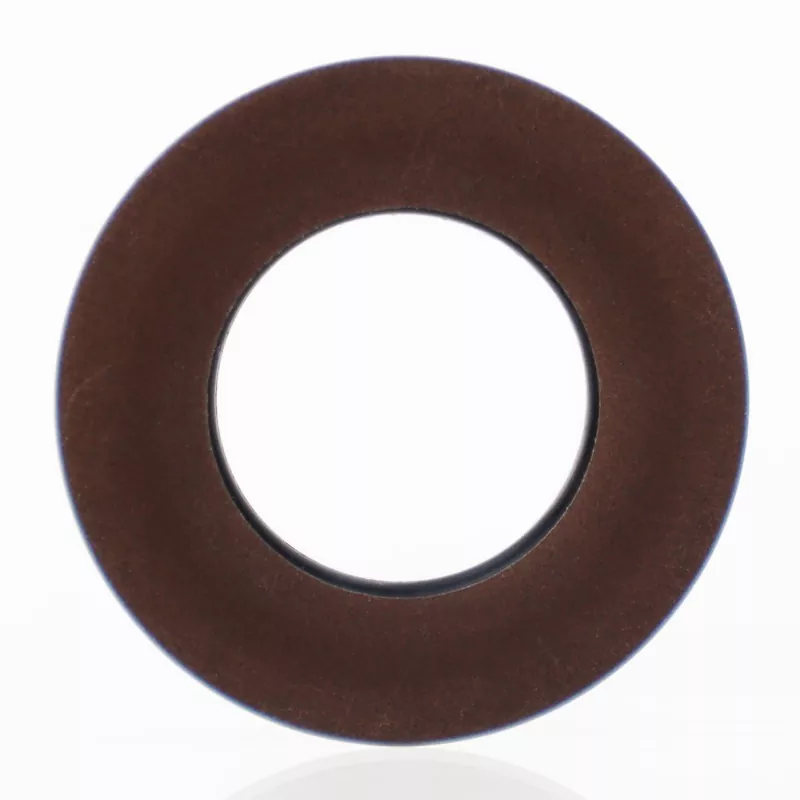

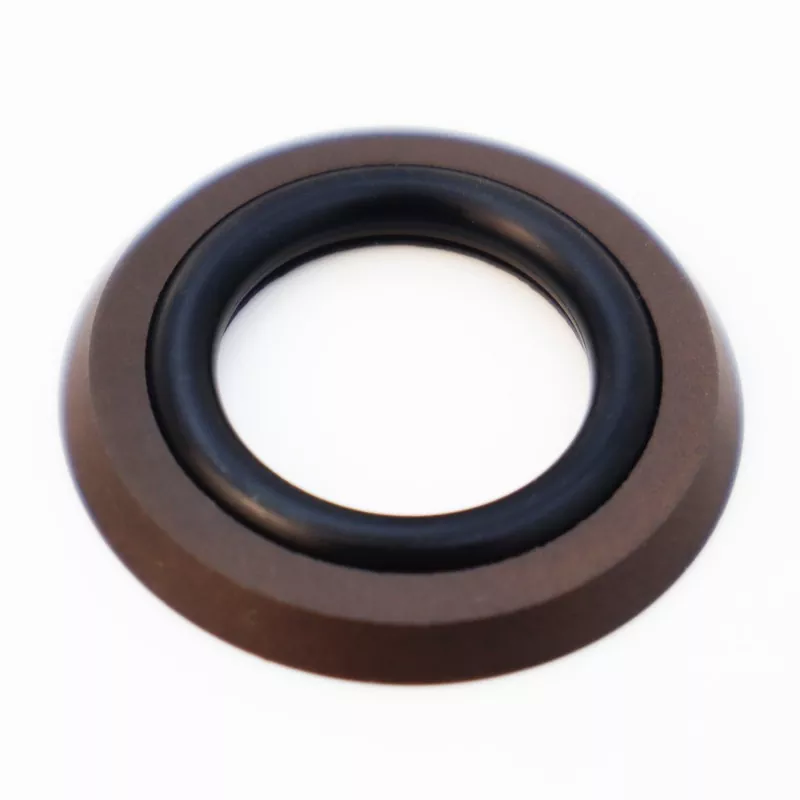

Axial Foot Type Combined Seal

ເພື່ອກໍາຈັດການຮົ່ວໄຫຼຂອງ extrusion ຄວາມກົດດັນສູງຢ່າງສົມບູນໃນການປະທັບຕາຂອງ flange static, Ruichen RC2875 Axial Foot Type Combined Seal ແມ່ນທາງເລືອກທີ່ເຫມາະສົມ. ປະກອບດ້ວຍການອອກແບບປະສົມທີ່ຈັບຄູ່ແຫວນເກີບແຕະຕີນ PTFE ທີ່ມີການດັດແກ້ກັບ O-ring, ໂຄງສ້າງ flanged ເປັນເອກະລັກຂອງມັນຊ່ວຍເພີ່ມຄວາມຕ້ານທານຕໍ່ extrusion, ເຮັດໃຫ້ມັນສາມາດຮັບມືກັບສະພາບຄວາມກົດດັນສູງ. ກົນໄກການຜະນຶກດ້ວຍພະລັງງານດ້ວຍຕົນເອງຮັບປະກັນການປະທັບຕາທີ່ແຫນ້ນກວ່າເມື່ອຄວາມກົດດັນເພີ່ມຂຶ້ນ, ໃນຂະນະທີ່ຍັງສະເຫນີຄວາມເຂົ້າກັນໄດ້ກັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມກົດດັນນ້ໍາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປະທັບຕາປະເພດຕີນ Axial ປະກອບດ້ວຍວົງການຜະນຶກຕີນທີ່ເຮັດດ້ວຍ PTFE ເຕັມໄປແລະຢາງ O-ring. ມັນໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາແບບຄົງທີ່ unidirectional, ເຊັ່ນ: axial (end-face) ແລະ flange seals. ລັກສະນະທີ່ສໍາຄັນປະກອບມີອາຍຸການບໍລິການທີ່ຍາວນານ, ການປະຕິບັດການຜະນຶກທີ່ດີເລີດ, ຄວາມຕ້ານທານກັບຄວາມກົດດັນສູງແລະສູງທີ່ສຸດ, ແລະການອອກແບບທີ່ຫນາແຫນ້ນທີ່ຕ້ອງການພື້ນທີ່ການຕິດຕັ້ງຫນ້ອຍທີ່ສຸດ; ມັນຍັງເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາ hydraulic. ມີຢູ່ໃນສອງຮຸ່ນ: RC2875-A (ສໍາລັບຄວາມກົດດັນພາຍໃນ) ແລະ RC2875-B (ສໍາລັບຄວາມກົດດັນພາຍນອກ).

ໂຄງສ້າງທີ່ຫນາແຫນ້ນຂອງມັນເຫມາະກັບຮ່ອງການຕິດຕັ້ງແຄບ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼຂອງອຸປະກອນຢ່າງຫຼວງຫຼາຍ. ເຕັມຮູບແບບຂອງຂໍ້ມູນຈໍາເພາະແມ່ນມີຢູ່ໃນຫຼັກຊັບ, ແລະພວກເຮົາຍິນດີຕ້ອນຮັບການສອບຖາມແລະຄໍາສັ່ງຕົວຢ່າງຈາກຜູ້ຊື້ທົ່ວໂລກ.

ເງື່ອນໄຂການໃຊ້ງານ

ຄວາມກົດດັນ (MPa)	ອຸນຫະພູມ (°C)	ຄວາມໄວ (m/s)	ຂະຫນາດກາງ
≤60	-35 ຫາ +100 (ມີ NBR O-ring)	≤6	ນໍ້າມັນໄຮໂດຼລິກທີ່ອີງໃສ່ແຮ່ທາດ, ນໍ້າທີ່ທົນທານຕໍ່ໄຟ (HFA/HFB), ນ້ໍາ, ແລະອື່ນໆ.
	-20 ຫາ +200 (ມີ FKM O-ring)

ຫຼັກການແລະຄໍາຮ້ອງສະຫມັກ

ປະທັບຕານີ້ປະກອບດ້ວຍວົງແຫວນປະທັບຕາ PTFE ທີ່ມີການດັດແກ້ທີ່ມີຮູບຮ່າງຂອງຕີນແລະວົງແຫວນ O. ພາຍໃຕ້ຄວາມກົດດັນ, ແຮງຈັບຂອງປະທັບຕາຈະເພີ່ມຂຶ້ນ - ຊຶ່ງຫມາຍຄວາມວ່າຄວາມກົດດັນທີ່ສູງຂຶ້ນ, ການປະຕິບັດການຜະນຶກໄດ້ດີກວ່າ. ຂໍຂອບໃຈກັບການອອກແບບຂອງ flange ດ້ານຂ້າງຮູບຕີນຂອງວົງແຫວນສະໄລ້, O-ring ໄດ້ຖືກປ້ອງກັນບໍ່ໃຫ້ extruding, ອະນຸຍາດໃຫ້ປະທັບຕາສາມາດທົນທານຕໍ່ຄວາມກົດດັນສູງແລະ ultra-ສູງ.

Axial Foot Type Combined Seal

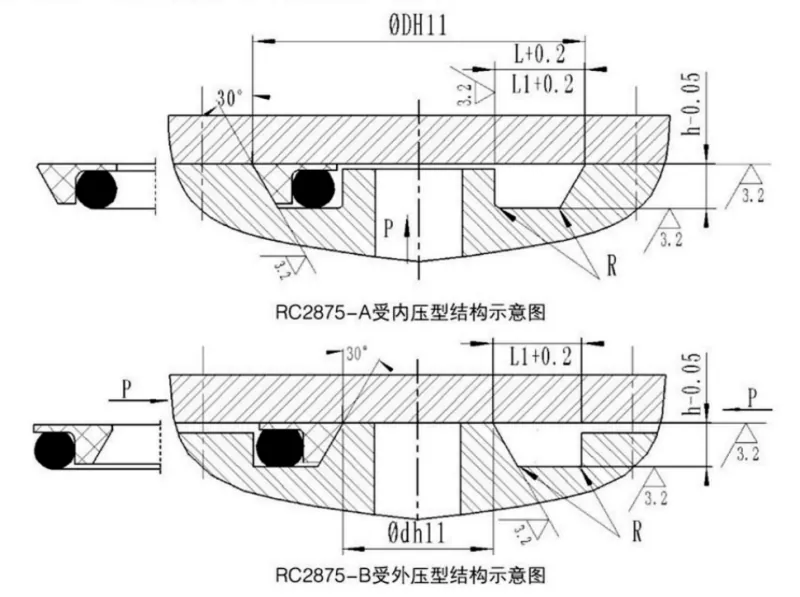

ຕາຕະລາງສະເພາະ

1. RC2875-A (ປະເພດຄວາມກົດດັນພາຍໃນ) ຕາຕະລາງສະເພາະ

ຂໍ້ມູນຈໍາເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້.

ຂອບເຂດເສັ້ນຜ່າສູນກາງນອກ D H11	ຄວາມເລິກຂອງຮ່ອງ h-0.05	ຄວາມກວ້າງຂອງຮ່ອງ L+0.2	Groove width L1 + 0.2 ຄວາມກົດດັນ> 100 MPa	ມຸມ Radius Rmax	ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ
17~50	3.1	6.6	8.6	0.4	3.55
51–127	4.6	10.0	12.0	0.5	5.30
128–499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60

2. RC2875-B ຕາຕະລາງການກໍານົດປະເພດຄວາມກົດດັນພາຍນອກ

ຂໍ້ມູນຈໍາເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້.

ຊ່ວງເສັ້ນຜ່າສູນກາງພາຍໃນ dh11	ຄວາມເລິກຂອງຮ່ອງ h-0.05	ຄວາມກວ້າງຂອງຮ່ອງ L+0.2	Groove width L1 + 0.2 ຄວາມກົດດັນ> 100 MPa	ມຸມ Radius Rmax	ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ
5~40	3.1	6.6	8.6	0.4	3.55
41–127	4.6	10.0	12.0	0.5	5.30
128–499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60
