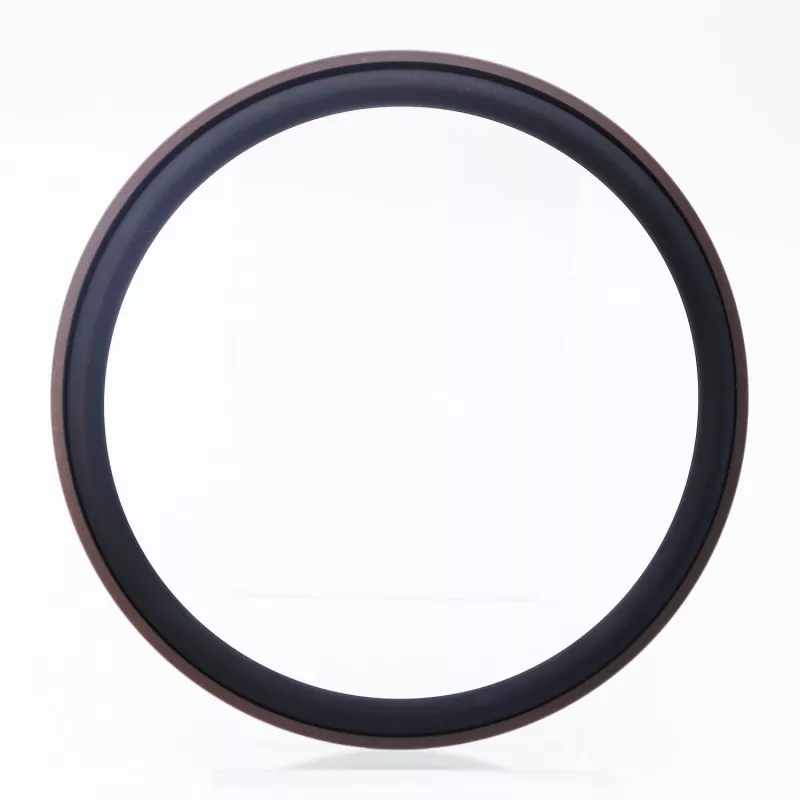

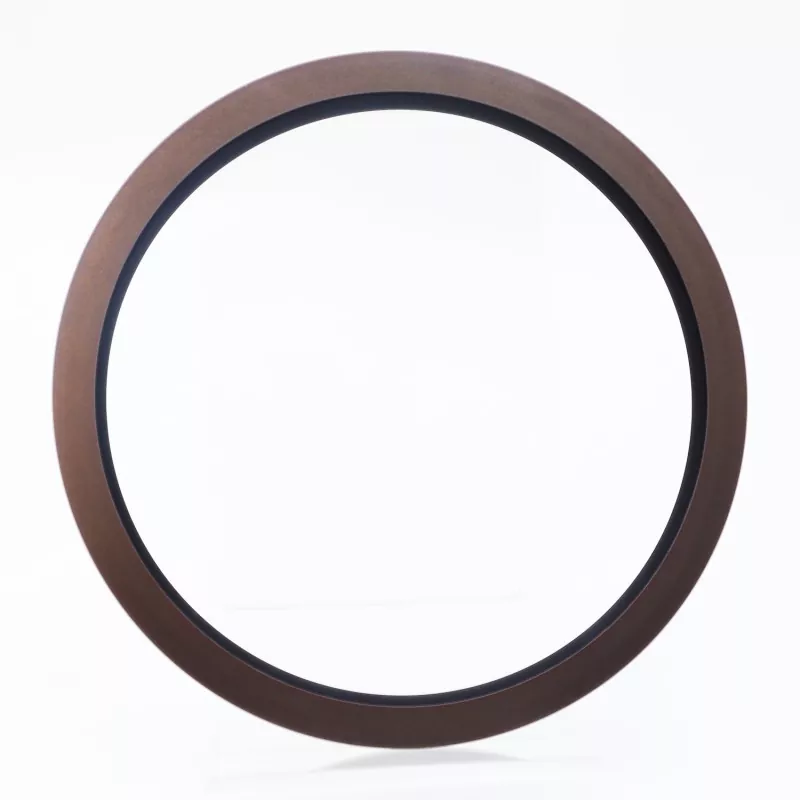

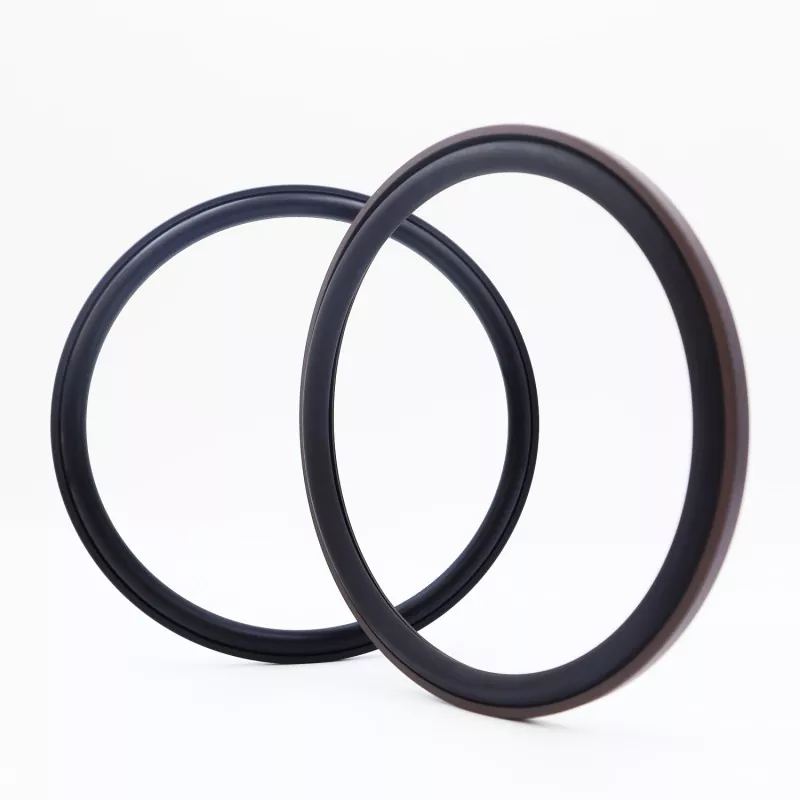

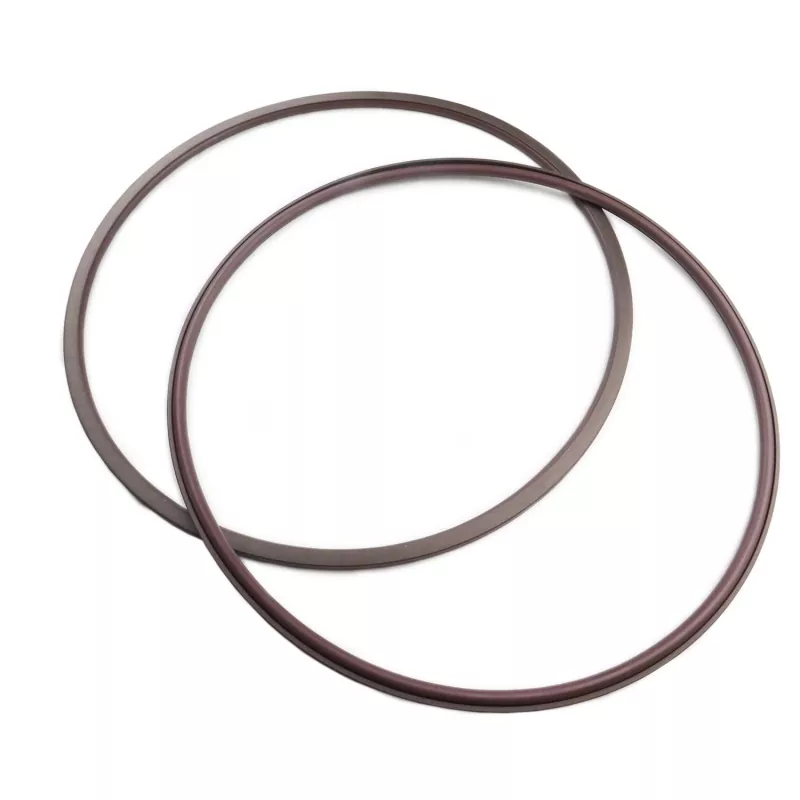

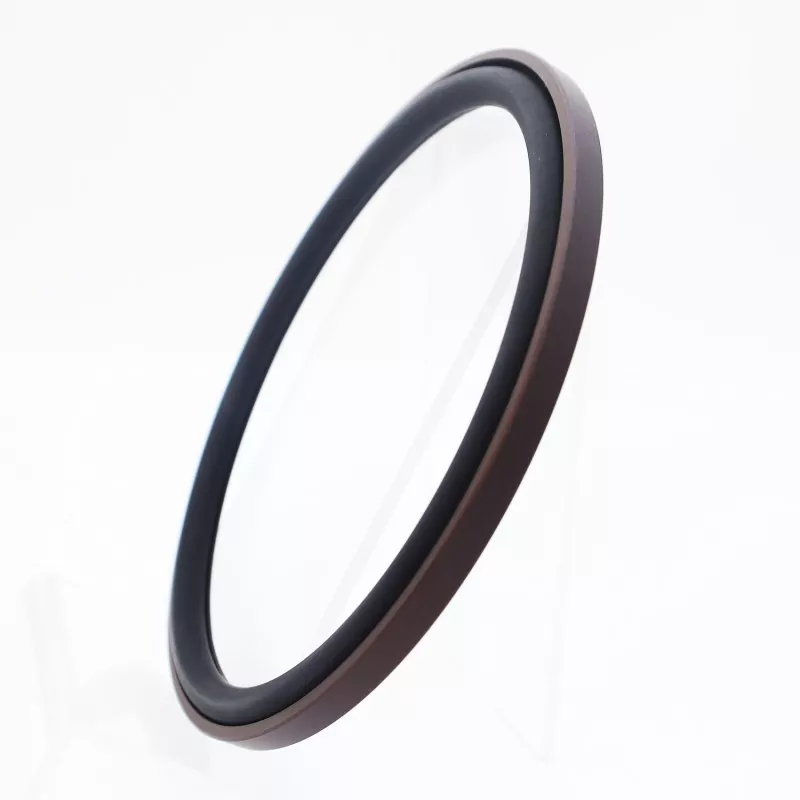

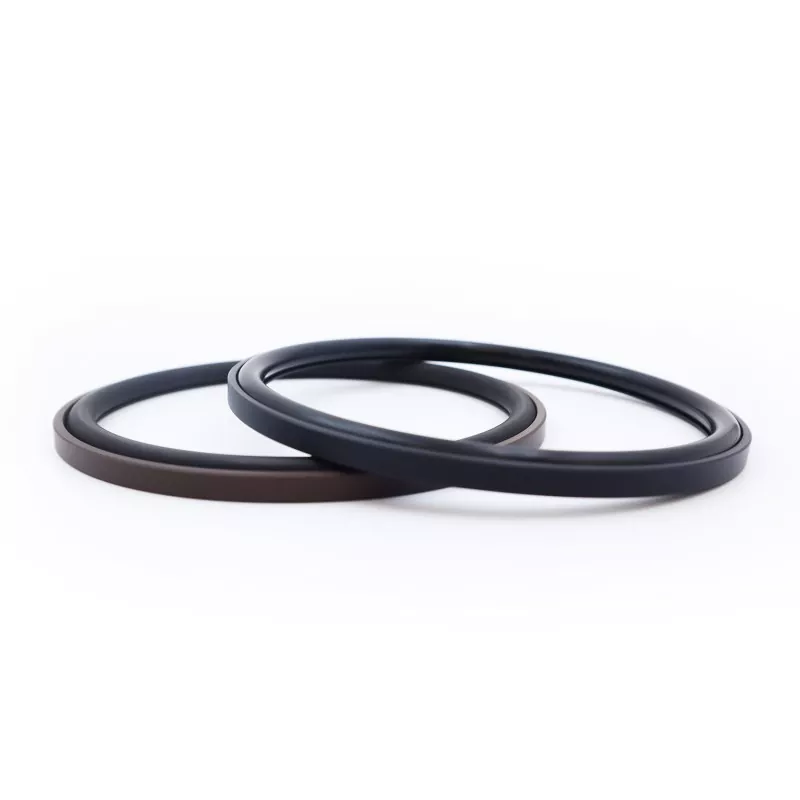

The Axial Step Combined Seal ປະກອບດ້ວຍແຫວນປະທັບຕາມຸມຂວາທີ່ເຮັດດ້ວຍ PTFE ເຕັມໄປແລະຢາງ O-ring; ມັນໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາແບບຄົງທີ່ unidirectional, ເຊັ່ນ: axial (end-face) ແລະ flange seals. ມັນມີຊີວິດການບໍລິການທີ່ຍາວນານ, ການປະຕິບັດການຜະນຶກທີ່ດີເລີດ, ຄວາມຕ້ານທານກັບຄວາມກົດດັນສູງແລະສູງທີ່ສຸດ, ແລະຮອຍຕີນຂອງໂຄງສ້າງທີ່ຫນາແຫນ້ນ; ມັນຍັງເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາດ້ວຍຄວາມກົດດັນນ້ໍາ. ມັນມີຢູ່ໃນສອງຮຸ່ນ: RC2871-A (ສໍາລັບຄວາມກົດດັນພາຍໃນ) ແລະ RC2871-B (ສໍາລັບຄວາມກົດດັນພາຍນອກ).
ການປະທັບຕາທີ່ມີປະສິດຕິຜົນແມ່ນບັນລຸໄດ້ໂດຍຜ່ານຜົນບັງຄັບໃຊ້ການຈັບແຫນ້ນຢ່າງຕໍ່ເນື່ອງທີ່ສ້າງຂຶ້ນໂດຍການບີບອັດກ່ອນຂອງ O-ring, ສະຫນອງການປະທັບຕາທີ່ມີພະລັງງານດ້ວຍຕົນເອງເຊິ່ງປະສິດທິພາບການຜະນຶກຈະປັບປຸງເມື່ອຄວາມກົດດັນຂະຫນາດກາງເພີ່ມຂຶ້ນ. ການອອກແບບ flanged ຢູ່ດ້ານຂ້າງຂອງວົງການປະທັບຕາປະສິດທິພາບປ້ອງກັນການ extrusion O-ring ໄດ້, ເຮັດໃຫ້ມັນສາມາດຈັດການກັບຄວາມກົດດັນສູງແລະຄວາມກົດດັນ ultra-ສູງໄດ້ຢ່າງງ່າຍດາຍໃນຂະນະທີ່ຍັງເຫຼືອທີ່ເຫມາະສົມກັບສະພາບແວດລ້ອມການຜະນຶກດ້ວຍຄວາມກົດດັນນ້ໍາ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ (m/s) |
ຂະຫນາດກາງ |
|
≤300 |
-35 ຫາ +100 (ມີ NBR O-ring) |
- |
ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ແລະອື່ນໆ. |
|
-20 ຫາ +200 (ມີ FKM O-ring) |
ປະທັບຕານີ້ປະກອບດ້ວຍວົງແຫວນປະທັບຕາ PTFE ມຸມຂວາແລະ O-ring; O-ring ສະຫນອງການບີບອັດທາງສ່ວນຫນ້າ, ການສ້າງແຮງຍຶດທີ່ຕ້ອງການເພື່ອບັນລຸການປະທັບຕາ. ພາຍໃຕ້ຄວາມກົດດັນ, ແຮງຍຶດນີ້ເພີ່ມຂຶ້ນ - ຊຶ່ງຫມາຍຄວາມວ່າຄວາມກົດດັນທີ່ສູງຂຶ້ນ, ການປະຕິບັດການຜະນຶກໄດ້ດີກວ່າ. ຂໍຂອບໃຈກັບການອອກແບບດ້ານຂ້າງຂອງວົງແຫວນ slipper, O-ring ໄດ້ຖືກປ້ອງກັນບໍ່ໃຫ້ extruding, ອະນຸຍາດໃຫ້ປະທັບຕາສາມາດທົນທານຕໍ່ຄວາມກົດດັນສູງ.
ຂໍ້ມູນຈໍາເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້.
|

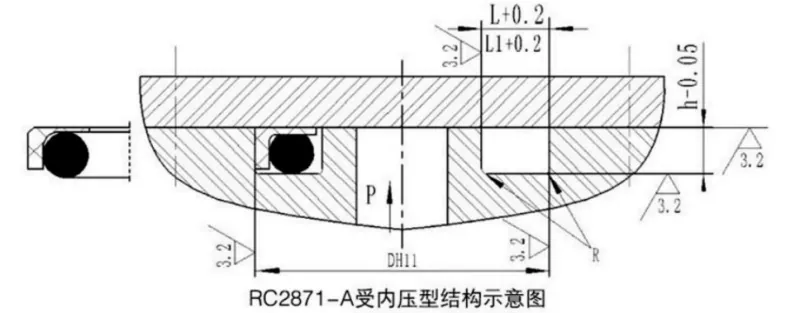

ຂອບເຂດເສັ້ນຜ່າສູນກາງນອກ D H11 |
ຄວາມເລິກຂອງຮ່ອງ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
Groove width L1 + 0.2 ຄວາມກົດດັນ> 80 MPa |
ລັດສະໝີມຸມ Rmax |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31–50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51–127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128–499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
ຂໍ້ມູນຈໍາເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້.
|

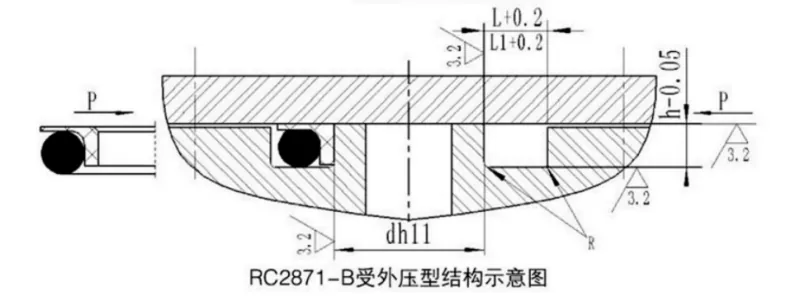

ຊ່ວງເສັ້ນຜ່າສູນກາງພາຍໃນ dh11 |
ຄວາມເລິກຂອງຮ່ອງ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
Groove width L1 + 0.2 ຄວາມກົດດັນ> 80 MPa |
ລັດສະໝີມຸມ Rmax |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31–50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51–127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128–499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
