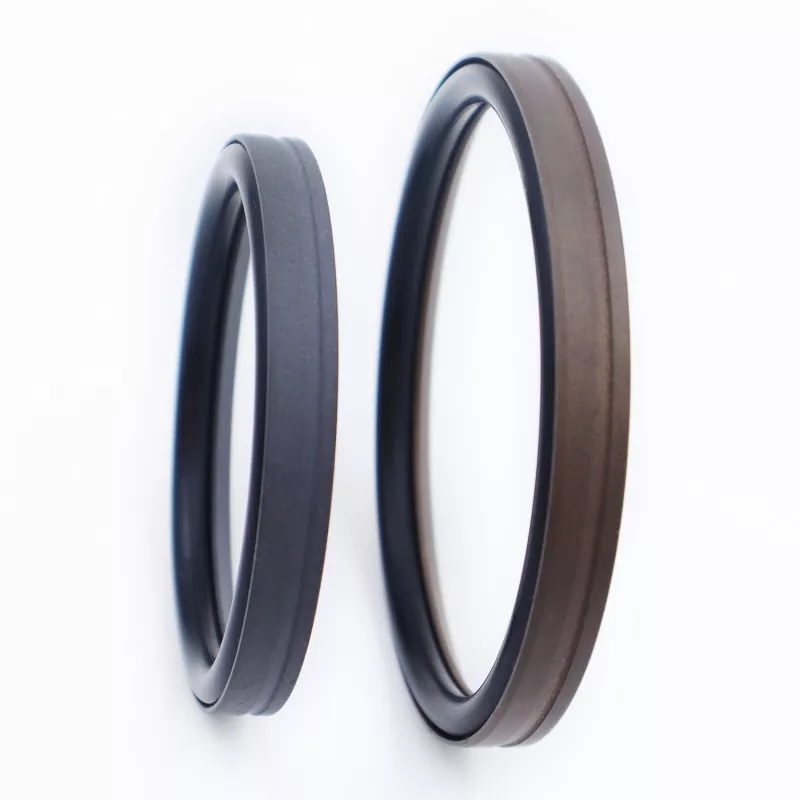

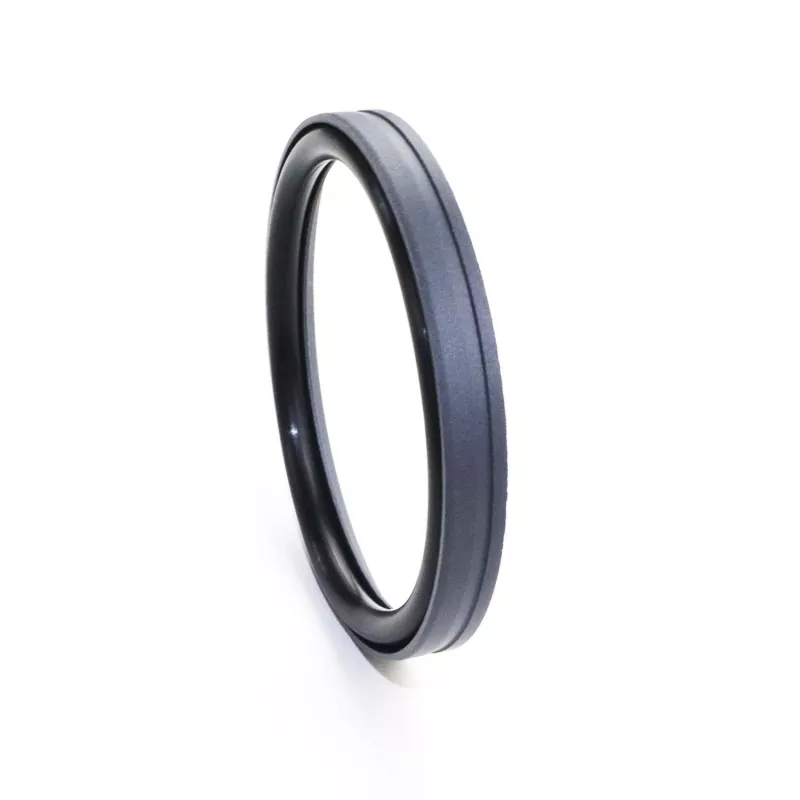

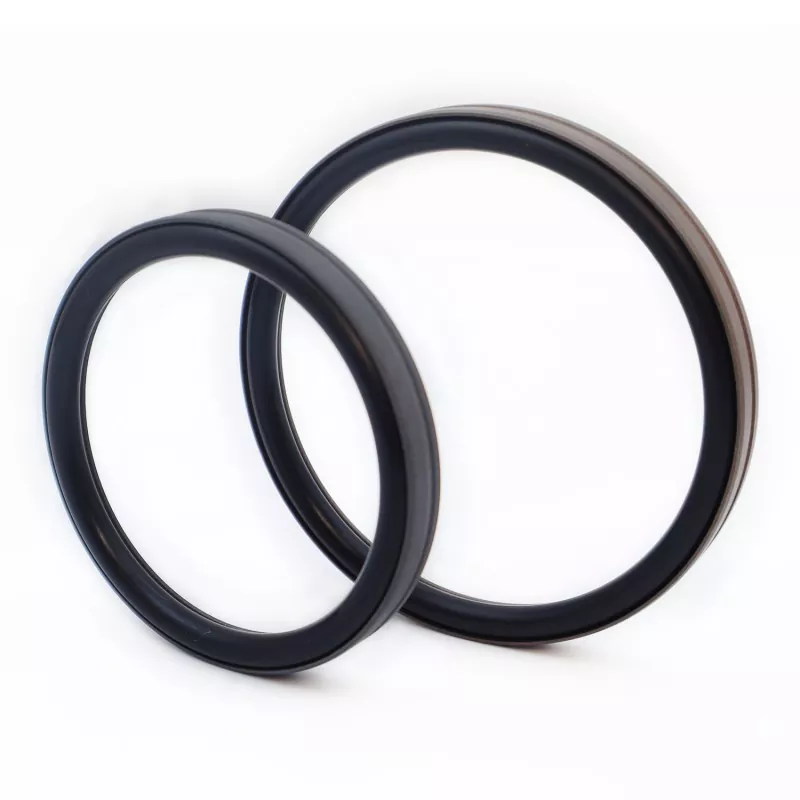

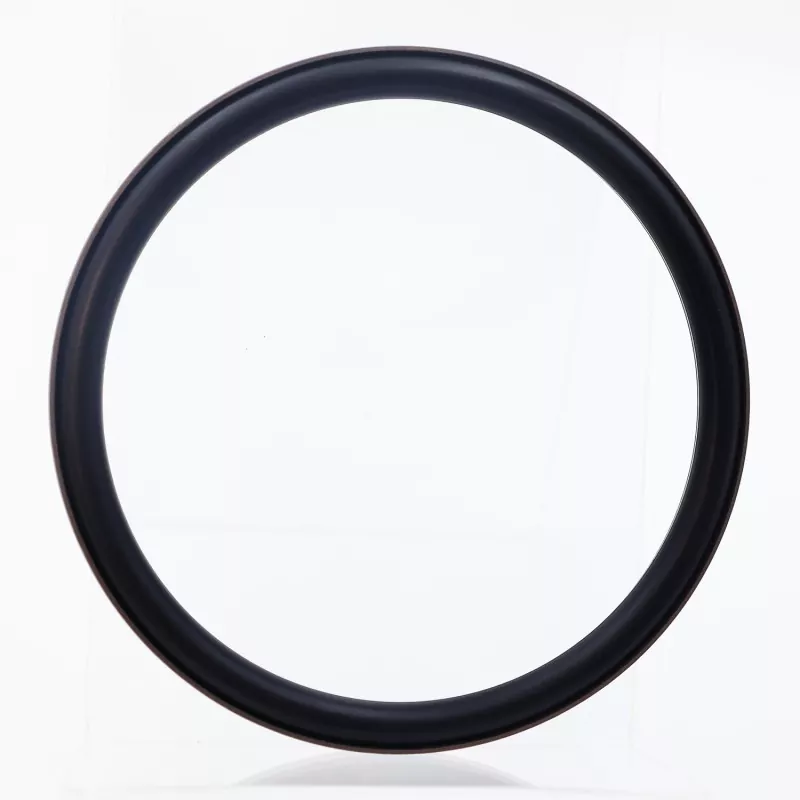

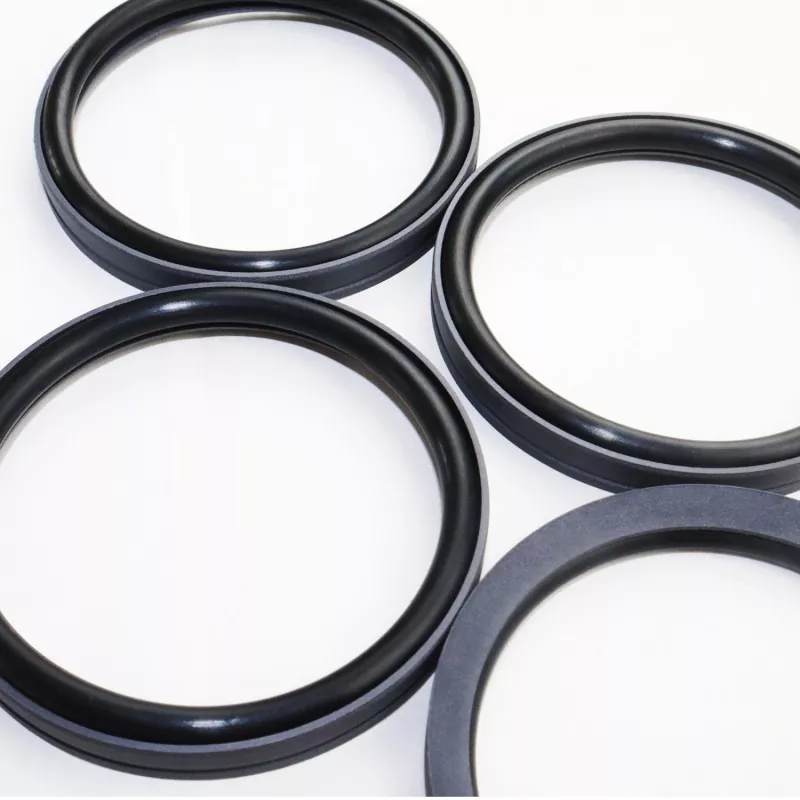

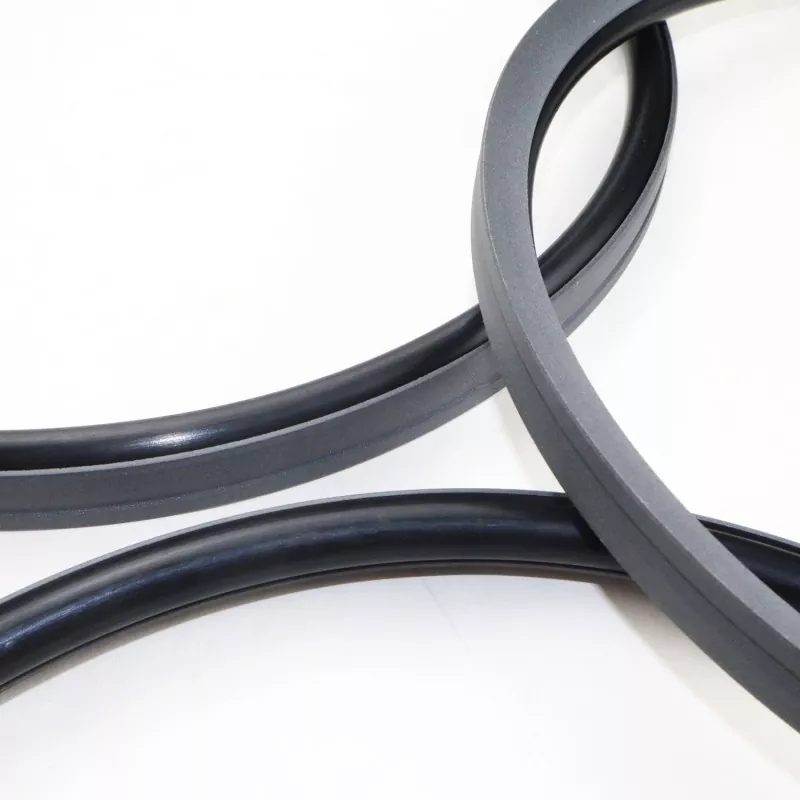

The Bore Foot Type Combined Seal ປະກອບດ້ວຍແຫວນປະທັບຕາຮູບຕີນທີ່ເຮັດດ້ວຍ PTFE (ຫຼື PTFE composite) ແລະ O-ring ຢາງ; ມັນໄດ້ຖືກອອກແບບສໍາລັບການປະທັບຕາແບບດຽວໃນຄໍາຮ້ອງສະຫມັກ reciprocating ໄຮໂດຼລິກແລະ pneumatic. ມັນໄດ້ຖືກຈັດປະເພດເຂົ້າໄປໃນຊຸດ RC53 ແລະ RC54 ໂດຍອີງໃສ່ O-ring ທີ່ກົງກັນ (ປະຕິບັດຕາມມາດຕະຖານ GB1235). ຂໍຂອບໃຈກັບການອອກແບບປາກບາງໆຂອງວົງການຜະນຶກ, ມັນສະຫນອງການຊົດເຊີຍການຕິດຕາມທີ່ດີເລີດແລະປະສິດທິພາບການຜະນຶກທີ່ເຫນືອກວ່າ. ມັນປະຕິບັດໄດ້ດີພາຍໃຕ້ທັງສອງສະພາບຄວາມກົດດັນສູງແລະຕ່ໍາ, ດໍາເນີນການໂດຍບໍ່ມີການ "stick-slip" (crawling), ສະຫນັບສະຫນູນການປະທັບຕາທີ່ບໍ່ມີນ້ໍາມັນໃນໄລຍະຍາວ, ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບ pistons ກະບອກສູບຄວາມກົດດັນສູງ.
ຮ່ອງທີ່ມີຮູບແຂບຢູ່ດ້ານການປະທັບຕາທີ່ມີຮູບຕີນຊ່ວຍເພີ່ມຄວາມສົມບູນຂອງການຜະນຶກແລະການຕໍ່ຕ້ານການປົນເປື້ອນໃນຂະນະທີ່ຫຼຸດຜ່ອນຄວາມແຕກຫັກ. ການອອກແບບໂຄງສ້າງຍັງປັບປຸງຄວາມສາມາດໃນການຮັບຄວາມກົດດັນຂອງປະທັບຕາ. ໂດຍທົ່ວໄປແລ້ວ, ມັນບໍ່ເຫມາະສົມສໍາລັບການຕິດຕັ້ງໃນຮ່ອງປິດ.
1. ເຫມາະສໍາລັບການນໍາໃຊ້ທັງສອງບົບໄຮໂດຼລິກແລະ pneumatic;
2. ການປະຕິບັດການປະທັບຕາທີ່ດີເລີດພາຍໃຕ້ທັງສະພາບຄວາມກົດດັນສູງແລະຕ່ໍາ;
3. friction ຕ່ໍາ, ການຕໍ່ຕ້ານ breakaway ຫນ້ອຍ, ການເຄື່ອນໄຫວກ້ຽງ, friction ແບບເຄື່ອນໄຫວເທົ່າທຽມກັນແລະ static, ແລະບໍ່ມີ stick-slip;
4. ຊີວິດການບໍລິການຍາວ; ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກ lubrication ບໍ່ມີນ້ໍາມັນ;
5. ເຫມາະສໍາລັບການປະທັບຕາຄວາມກົດດັນສູງແລະ ultra-ສູງ;
ຄ່າຈຳກັດບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ m/s |
ສື່ມວນຊົນ |
|
≤100 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນໍ້າມັນໄຮໂດຼລິກທີ່ອີງໃສ່ແຮ່ທາດ, ນໍ້າມັນທີ່ທົນທານຕໍ່ໄຟ (HFA/HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
|
-20 ຫາ +180 (ມີ FKM O-ring) |
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3; ວັດສະດຸອື່ນໆທີ່ມີຢູ່ລວມມີ PTFE2, PTFE4, ແລະພລາສຕິກທີ່ມີປະສິດທິພາບສູງອື່ນໆ.
ຮູບແບບຄໍາສັ່ງ: RC53-80x69.6x9.8-PTFE3-R01
ເສັ້ນຜ່າກາງເຈາະ x Groove Diameter x Groove Width | PTFE3: ແກ້ໄຂລະຫັດວັດສະດຸ PTFE | R01: ລະຫັດວັດສະດຸ O-ring
ຂະຫນາດໃດໆພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້
|

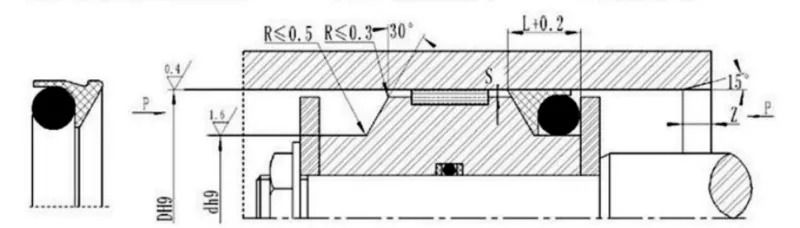

ໄລຍະຮູຮັບແສງ D H9 |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
|
<40 Mpa |
<60 Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25–49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122-1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
ເຂົ້າກັນໄດ້ກັບ GB1235 O-rings; ຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດທີ່ກໍານົດໄວ້ສາມາດສະຫນອງໄດ້.
|
ໄລຍະຮູຮັບແສງ D H9 |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
|
<40 Mpa |
<60 Mpa |
|||||
|
12–49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170-1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
ຫມາຍເຫດ: ສໍາລັບຄວາມກົດດັນ>60 MPa, ຄວາມທົນທານທີ່ເຫມາະສົມ H8/8 ຖືກນໍາໃຊ້ໃນພື້ນທີ່ຖານປະທັບຕາ, ແລະການເກັບກູ້ປະທັບຕາຄວາມກົດດັນສູງພິເສດ Smax ແມ່ນ <0.05.
