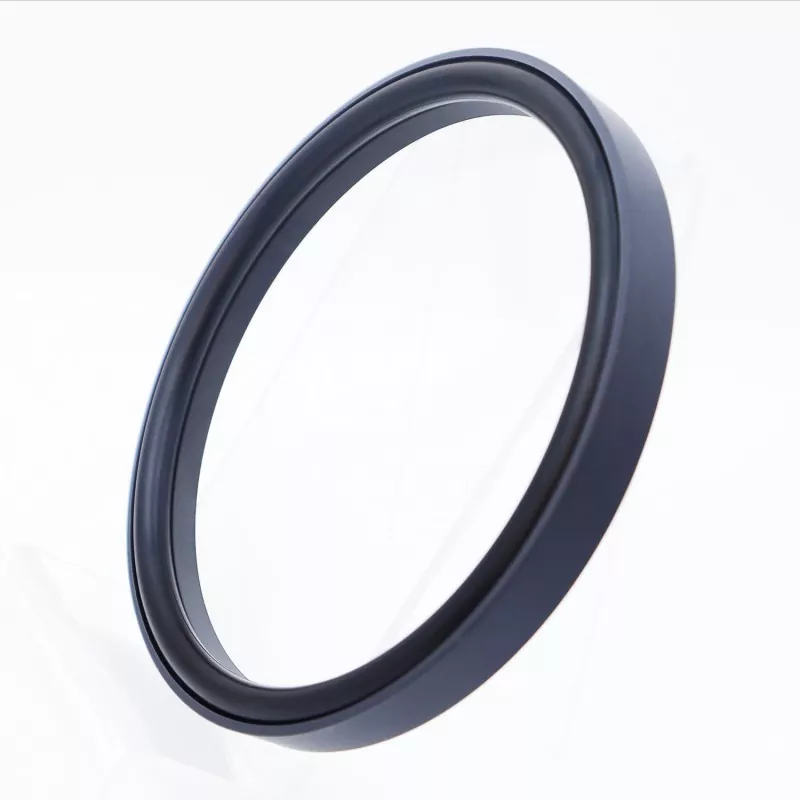

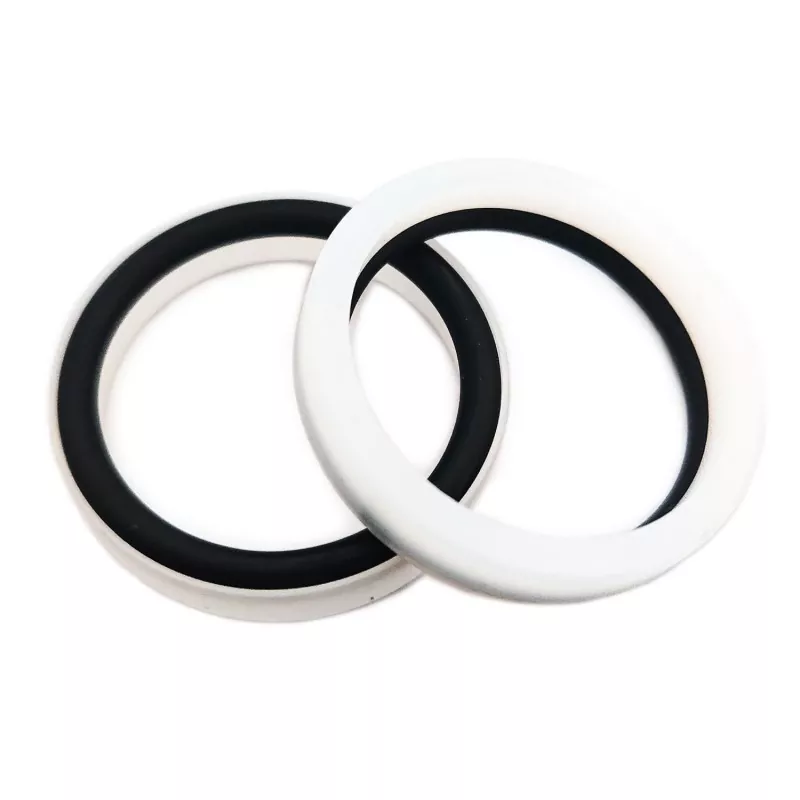

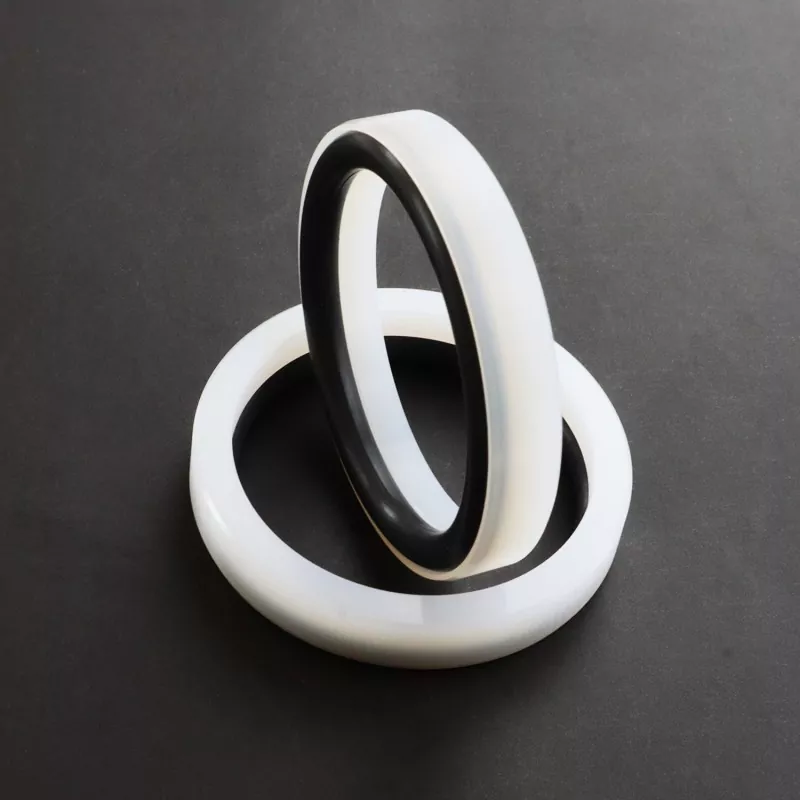

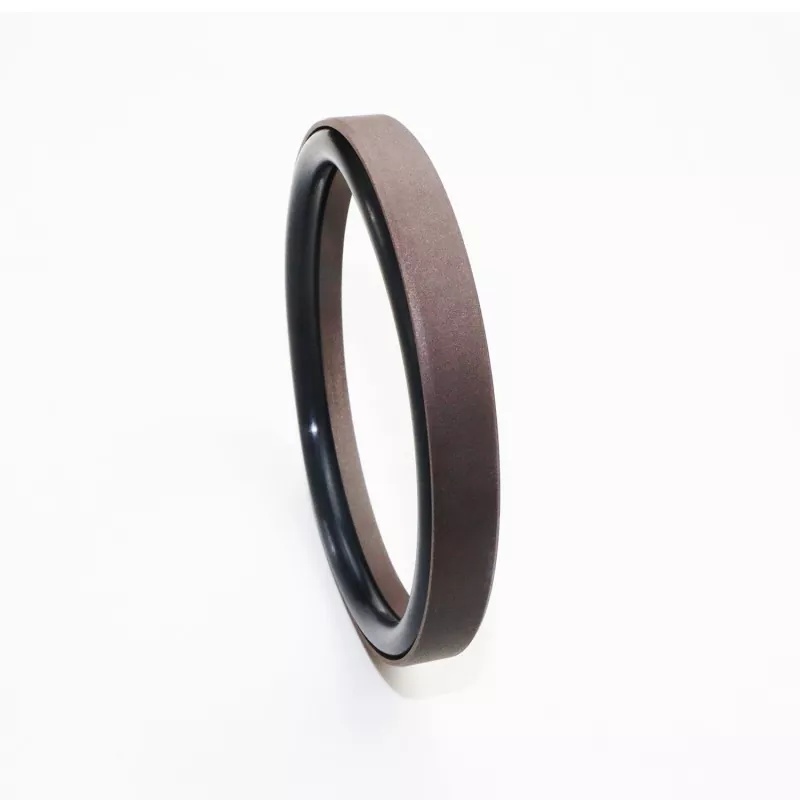

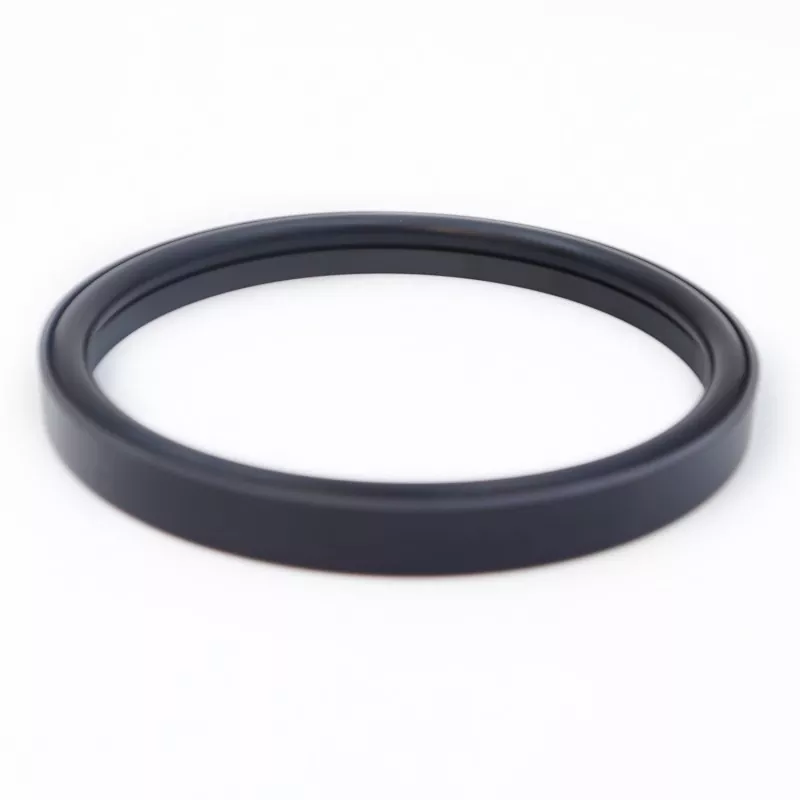

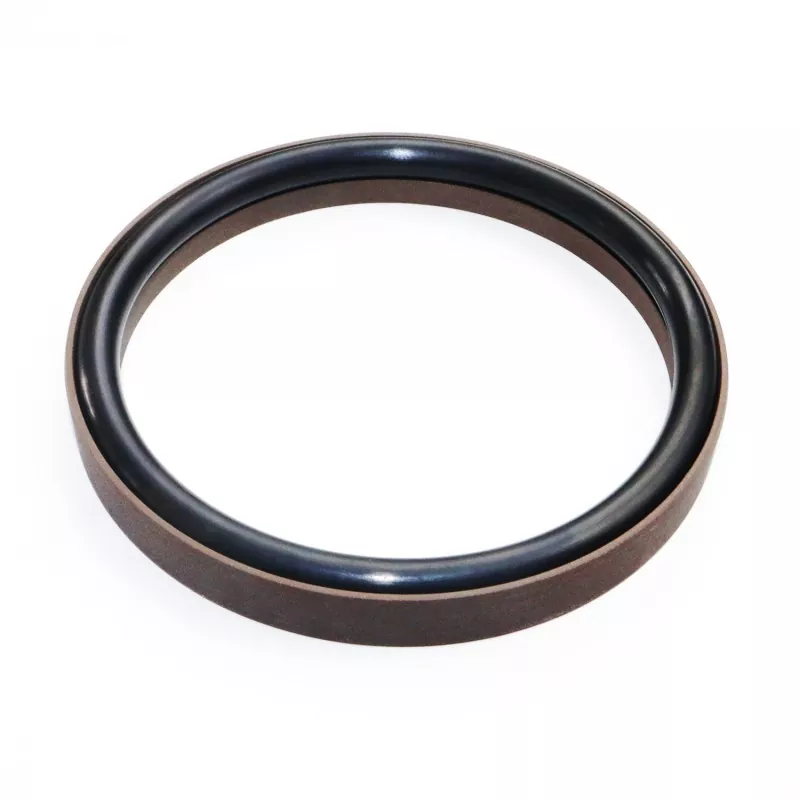

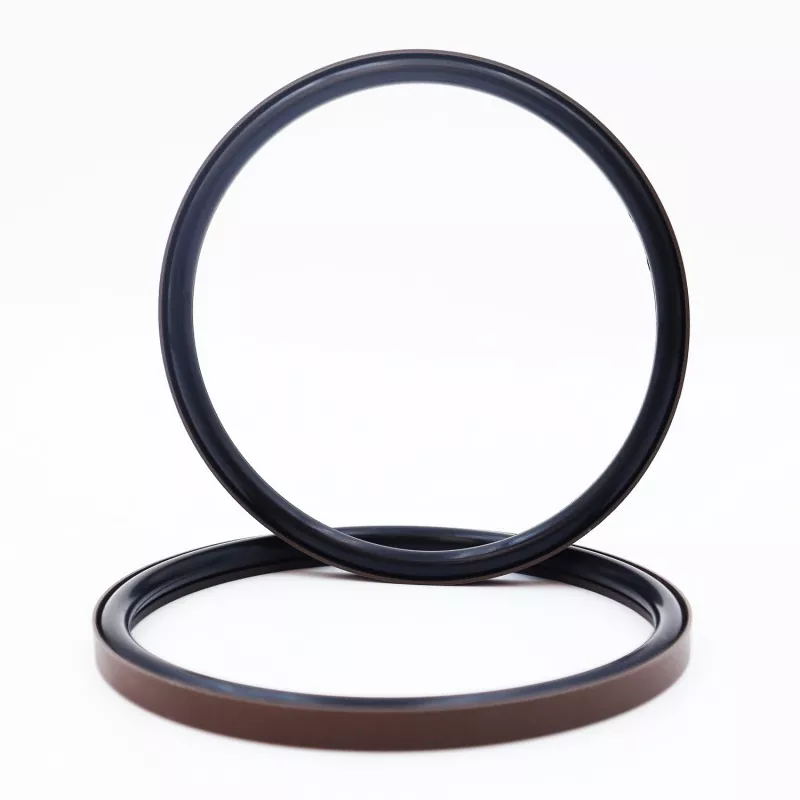

The Reinforced Step Combined Seal for Rod (ອອກແບບສໍາລັບການນໍາໃຊ້ຄວາມກົດດັນສູງແລະນ້ໍາ) ປະກອບດ້ວຍແຫວນປະທັບຕາມຸມຂວາທີ່ເສີມສ້າງທີ່ເຮັດດ້ວຍ PTFE (ຫຼື PTFE composite) ແລະຢາງ O-ring. ມັນມີຢູ່ໃນຊຸດ RC58 ແລະ RC59, ຂຶ້ນກັບ O-ring ສະເພາະທີ່ໃຊ້ (ປະຕິບັດຕາມມາດຕະຖານ GB1235). ມັນສະຫນອງການປະຕິບັດ friction ຕ່ໍາ - ຮັບປະກັນຄວາມຕ້ານທານສູນໃນຕອນເລີ່ມຕົ້ນແລະການເຄື່ອນໄຫວ reciprocating ກ້ຽງໂດຍບໍ່ມີການ stick-slip - ແລະເຫມາະສົມສໍາລັບການດໍາເນີນງານໃນໄລຍະຍາວໃນສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາມັນ, ດັ່ງນັ້ນການຫຼຸດຜ່ອນຄວາມເປັນໄປໄດ້ຂອງຄວາມລົ້ມເຫຼວຂອງອຸປະກອນຢ່າງຫຼວງຫຼາຍແລະຫຼຸດລົງຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາ.
ຂໍຂອບໃຈກັບຄວາມຫນາທີ່ດີທີ່ສຸດຂອງວົງການຜະນຶກ, ປະທັບຕາປະຕິບັດໄດ້ປະສິດທິພາບເຖິງແມ່ນວ່າໃນເວລາທີ່ນໍາໃຊ້ກັບນ້ໍາຫຼືສື່ທີ່ມີຄວາມຫນືດຕ່ໍາອື່ນໆ. ການອອກແບບໂຄງສ້າງຂອງວົງແຫວນປະທັບຕາທີ່ເສີມສ້າງຍັງຊ່ວຍເພີ່ມຄວາມຕ້ານທານກັບຄວາມກົດດັນສູງແລະສູງສຸດ. ໂດຍທົ່ວໄປແລ້ວ, ປະທັບຕານີ້ບໍ່ສາມາດຖືກຕິດຕັ້ງຢູ່ໃນຮ່ອງປິດ.
1. friction ຕ່ໍາ: ການຕໍ່ຕ້ານການເລີ່ມຕົ້ນຫນ້ອຍ, ການເຄື່ອນໄຫວກ້ຽງ, friction ແບບເຄື່ອນໄຫວເທົ່າທຽມກັນແລະ static, ແລະບໍ່ມີ stick-slip;
2. ຊີວິດການບໍລິການຍາວ: ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ lubrication ບໍ່ມີນ້ໍາມັນ;
3. ເຫມາະສໍາລັບການປະທັບຕາລະບົບຄວາມກົດດັນສູງແລະ ultra-ສູງ, ເຊັ່ນດຽວກັນກັບສື່ມວນຊົນ viscosity ຕ່ໍາເຊັ່ນນ້ໍາ;
ຄ່າຈຳກັດບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ m/s |
ສື່ມວນຊົນ |
|
≤200 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນໍ້າມັນໄຮໂດຼລິກທີ່ອີງໃສ່ແຮ່ທາດ, ນໍ້າທີ່ທົນທານຕໍ່ໄຟ (HFA/HFB), ນ້ໍາ, ແລະອື່ນໆ. |
|
-20 ຫາ +200 (ມີ FKM O-ring) |
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3; ອຸປະກອນທາງເລືອກປະກອບມີ PTFE2, PTFE4, ແລະພາດສະຕິກທີ່ມີປະສິດທິພາບສູງອື່ນໆ.
ຮູບແບບການສັ່ງຊື້: RC58—80x69.2x10.5—PTFE3—R01
ຕົວແບບ - ເສັ້ນຜ່າສູນກາງເຈາະ x Groove Diameter x Groove Width | PTFE3 - ລະຫັດວັດສະດຸ PTFE ທີ່ຖືກແກ້ໄຂ | R01 - ລະຫັດວັດສະດຸ O-ring
ຂໍ້ມູນຈໍາເພາະພາຍໃນຂອບເຂດພາລາມິເຕີສາມາດໃຊ້ໄດ້.
|

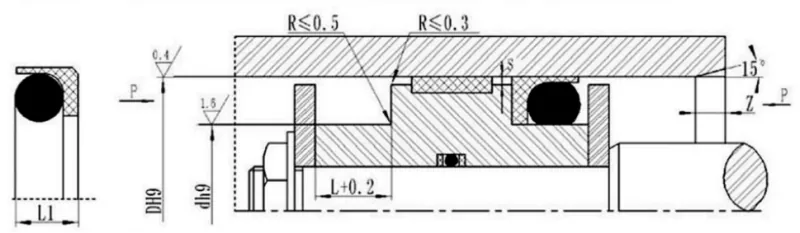

ຮູບແບບມາດຕະຖານ DH9 RC58 |
ໂຫຼດແສງສະຫວ່າງ DH9 RC58-Q |
DH9 RC58-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມສູງຂອງປະທັບຕາ L1 |
ມຸມ Radius Rmax |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691–999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691–999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
> 1600 |
691–999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
> 1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
ຫມາຍເຫດ: ສໍາລັບຄວາມກົດດັນ> 60 MPa, ຄວາມທົນທານທີ່ເຫມາະສົມ H8 / f8 ຖືກນໍາໃຊ້ໃນພື້ນທີ່ຖານປະທັບຕາ; ສໍາລັບການປະທັບຕາຄວາມກົດດັນສູງສຸດ, Smax < 0.05.
ເຂົ້າກັນໄດ້ກັບ GB1235 O-rings; ຂະຫນາດໃດໆພາຍໃນຂອບເຂດພາລາມິເຕີທີ່ກໍານົດສາມາດສະຫນອງໄດ້.
|
ໄລຍະຮູຮັບແສງ D H9 |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ການເກັບກູ້ radial Smax |
ມຸມ Radius Rmax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55–165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166–1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
