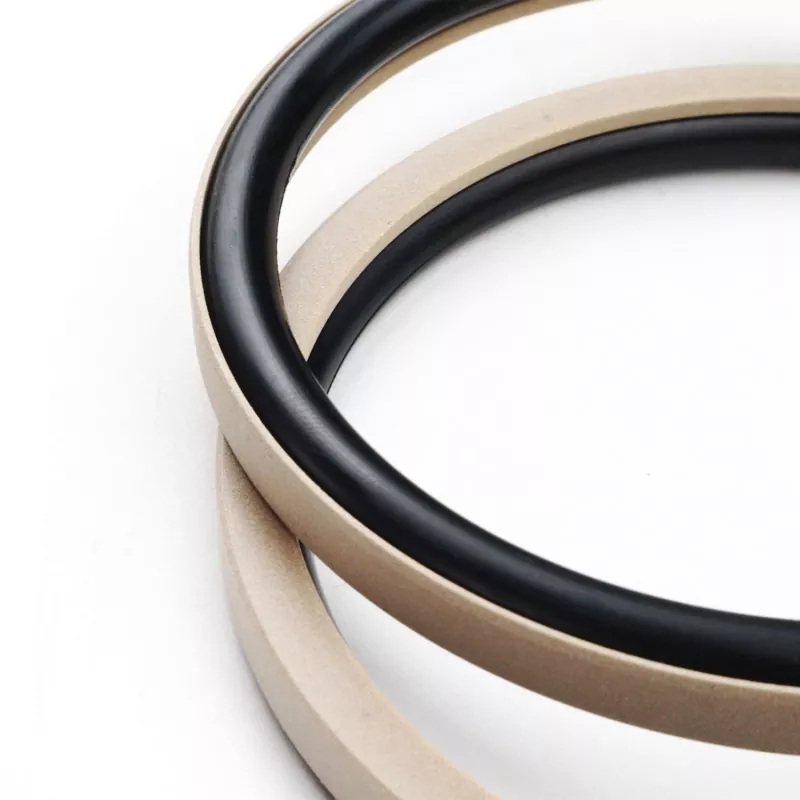

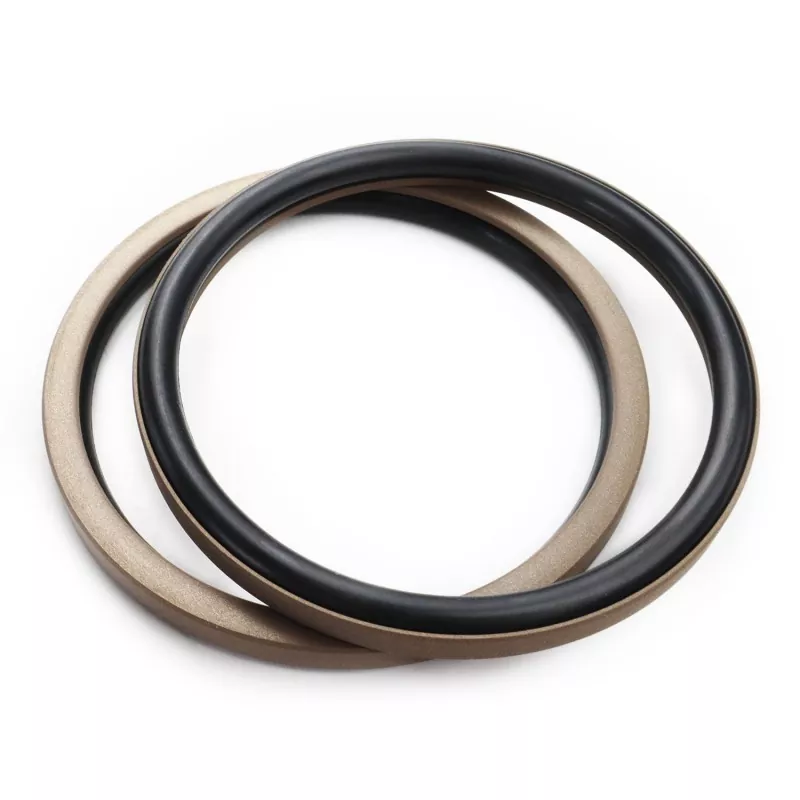

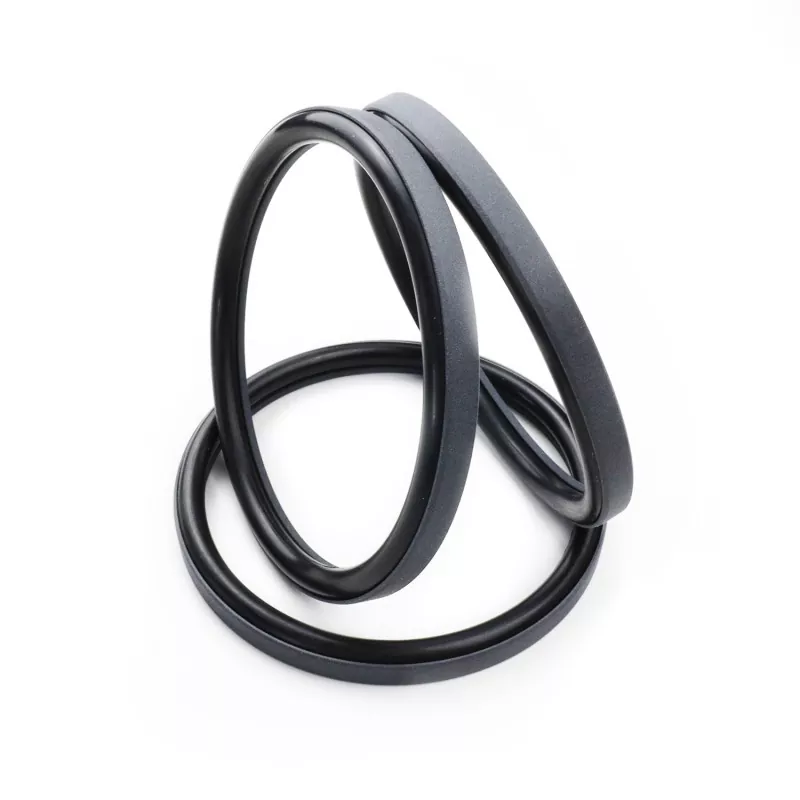

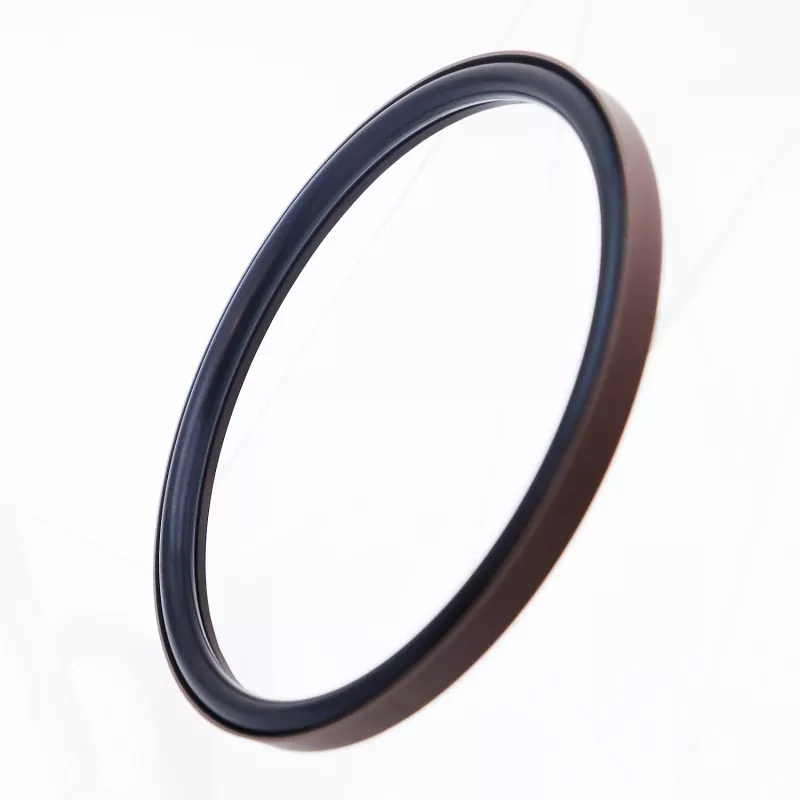

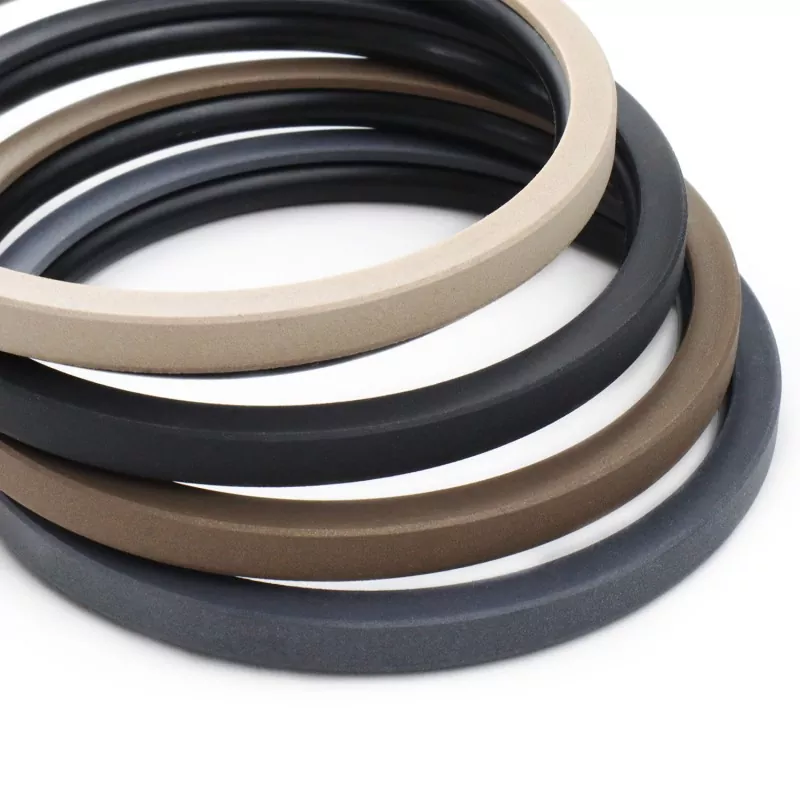

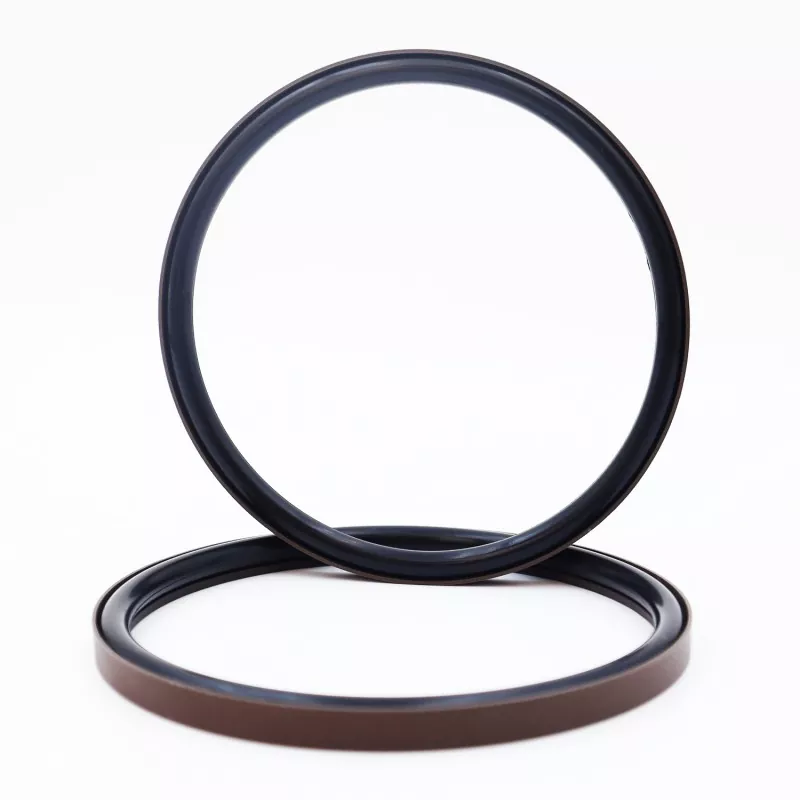

ປະທັບຕາປະສົມປະສານມຸມຂວາສໍາລັບລູກສູບປະກອບດ້ວຍແຫວນປະທັບຕາມຸມຂວາທີ່ເຮັດດ້ວຍ PTFE (ຫຼື PTFE composite) ແລະ O-ring ຢາງ; ມັນໄດ້ຖືກອອກແບບສໍາລັບການປະທັບຕາແບບດຽວໃນຄໍາຮ້ອງສະຫມັກ reciprocating ໄຮໂດຼລິກແລະ pneumatic. ມັນໄດ້ຖືກຈັດປະເພດເຂົ້າໄປໃນຊຸດ RC51 ແລະ RC52 ໂດຍອີງໃສ່ O-ring ທີ່ກົງກັນ (ປະຕິບັດຕາມມາດຕະຖານ GB1235). ວົງການຜະນຶກດ້ານຂວາມີການອອກແບບປາກບາງໆທີ່ສະຫນອງຄວາມສາມາດໃນການຊົດເຊີຍການຕິດຕາມທີ່ດີເລີດ, ສົ່ງຜົນໃຫ້ປະສິດທິພາບການຜະນຶກທີ່ດີຂຶ້ນ.
ຜະລິດຕະພັນສະຫນອງຄ່າສໍາປະສິດຕ່ໍາຂອງ friction ແລະ friction breakout ຫນ້ອຍທີ່ສຸດ. ມັນຮັບປະກັນຄວາມສົມດູນຂອງແຮງບິດແບບເຄື່ອນໄຫວແລະສະຖິດ, ເຮັດວຽກໄດ້ອຍ່າງລຽບງ່າຍໂດຍບໍ່ມີການ "slip-slip" (jerky motion), ສະຫນັບສະຫນູນເງື່ອນໄຂການຫລໍ່ລື່ນທີ່ບໍ່ມີນ້ໍາມັນ, ແລະມີຊີວິດການບໍລິການທີ່ຍາວນານ.
ໂຄງສ້າງທີ່ຫນາແຫນ້ນຂອງມັນເຫມາະກັບຮ່ອງມາດຕະຖານແລະຊ່ວຍໃຫ້ການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາໄດ້ງ່າຍ, ເຮັດໃຫ້ມັນເປັນທາງເລືອກການຜະນຶກທີ່ເຫມາະສົມສໍາລັບການປະກອບລູກສູບຂອງທໍ່ໄຮໂດຼລິກຕ່າງໆ.
1. ເຫມາະສໍາລັບການນໍາໃຊ້ທັງສອງບົບໄຮໂດຼລິກແລະ pneumatic;
2. ປະສິດທິພາບການປະທັບຕາທີ່ດີເລີດທັງໃນສະພາບແວດລ້ອມຄວາມກົດດັນສູງແລະຕ່ໍາ;
3. friction ຕ່ໍາ, friction breakout ຫນ້ອຍ, ການດໍາເນີນງານກ້ຽງ, friction dynamic ແລະ static ສົມດູນ, ແລະບໍ່ມີ stick-slip;
4. ຊີວິດການບໍລິການຍາວ; ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກ lubrication ບໍ່ມີນ້ໍາມັນ;
5. ການອອກແບບກະທັດລັດ; ງ່າຍທີ່ຈະຕິດຕັ້ງແລະຮັກສາ;
ຄ່າຈຳກັດບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ m/s |
ສື່ມວນຊົນ |
|
≤70 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນໍ້າມັນໄຮໂດຼລິກທີ່ອີງໃສ່ແຮ່ທາດ, ນໍ້າມັນທີ່ທົນທານຕໍ່ໄຟ (HFA/HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
|
-20 ຫາ +180 (ມີ FKM O-ring) |
1. ວັດສະດຸສໍາລັບ O-ring ປະກອບປະກອບມີ: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3; ທາງເລືອກອື່ນໆທີ່ມີຢູ່ປະກອບມີ PTFE2, PTFE4, ແລະພາດສະຕິກປະສິດທິພາບສູງອື່ນໆ.
ຮູບແບບການສັ່ງຊື້: RC51—80x70x7.6—PTFE3—R01
ແບບຈໍາລອງ - cylinder Bore x Groove Diameter x Groove Width | PTFE3: ແກ້ໄຂລະຫັດວັດສະດຸ PTFE | R01: ລະຫັດວັດສະດຸ O-ring
ຂໍ້ມູນຈໍາເພາະພາຍໃນຂອບເຂດທີ່ກໍານົດໄວ້ແມ່ນມີ.
|

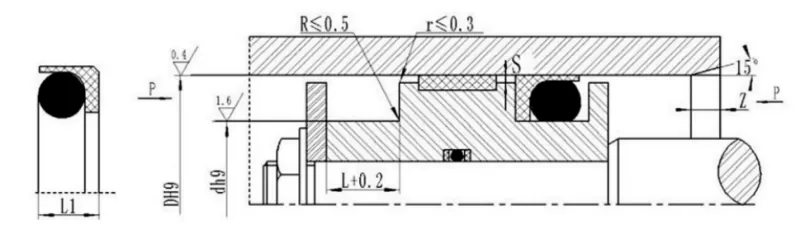

ຮູບແບບມາດຕະຖານ DH9 RC51 |
ໂຫຼດແສງສະຫວ່າງ DH9 RC51-Q |
DH9 RC51-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມສູງຂອງປະທັບຕາ L1 |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691–999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691–999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691–999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
ໝາຍເຫດ:1. ຊຸດທີ່ມີຫນ້າທີ່ແສງສະຫວ່າງແມ່ນງ່າຍຕໍ່ການຕິດຕັ້ງໃນຮ່ອງປິດທີ່ກວ້າງກວ່າ 30 ມມ.
2. ກະລຸນາປຶກສາບໍລິສັດກ່ຽວກັບການຕິດຕັ້ງໃນຮ່ອງປິດ.
3. ສໍາລັບຄວາມກົດດັນທີ່ເກີນ 40 MPa, ໃຊ້ H8/f8 ຄວາມທົນທານເຫມາະສໍາລັບພື້ນທີ່ຖານປະທັບຕາ.
