ປະທັບຕາໄຮໂດຼລິກສໍາລັບຂຸມ piston

ທ່ານສາມາດຊື້ປະທັບຕາໄຮໂດຼລິກສໍາລັບຂຸມ piston ຈາກຈີນຜູ້ຜະລິດປະທັບຕາປະທັບຕາດ້ວຍຄວາມຫມັ້ນໃຈ. ປະສົບການອຸດສາຫະກໍາທີ່ອຸດົມສົມບູນຂອງພວກເຮົາແລະປະເພດຂອງລູກຄ້າຂອງພວກເຮົາຊ່ວຍໃຫ້ຜະລິດຕະພັນປະເພດນີ້ມີປະເພດຕ່າງໆ, ມີປະທັບຕາ, ຊີວິດທີ່ຕໍ່າ, ປະທັບຕາທີ່ດີ, ແລະບາງບ່ອນກໍ່ສາມາດແກ້ໄຂບັນຫາການຕິດຕັ້ງໄດ້.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປະທັບຕາໄຮໂດຼລິກສໍາລັບຂຸມ piston, ຢູ່ໃນໂຮງງານຂອງພວກເຮົາແລະ R & D, ມີຮູບແບບແລະປະເພດຕ່າງໆ, ແຕ່ວ່າພວກເຮົາໄດ້ຮັບການຄວບຄຸມຄຸນນະພາບຢ່າງເຄັ່ງຄັດ.

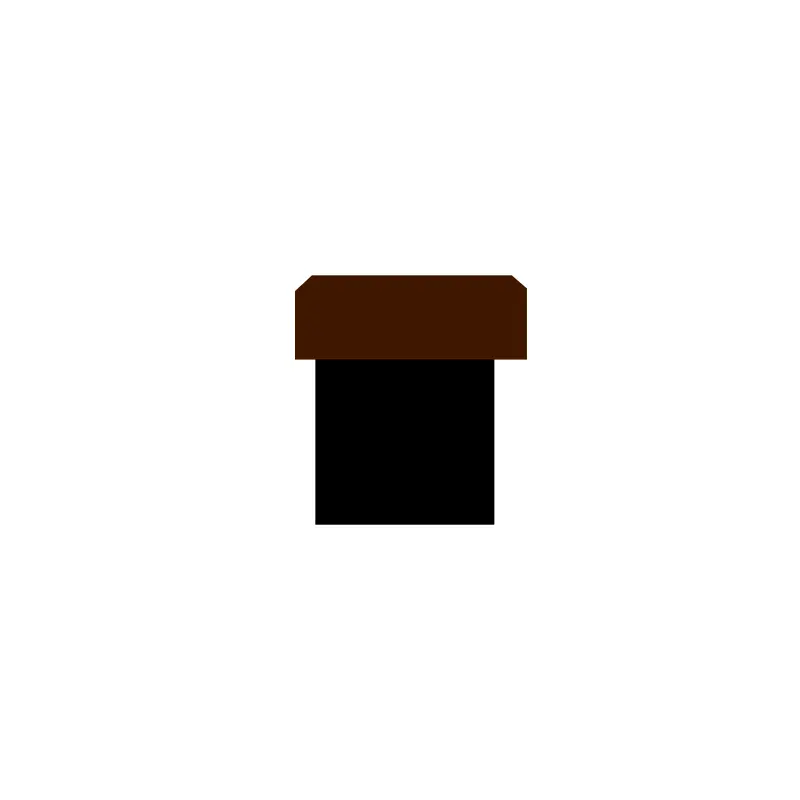

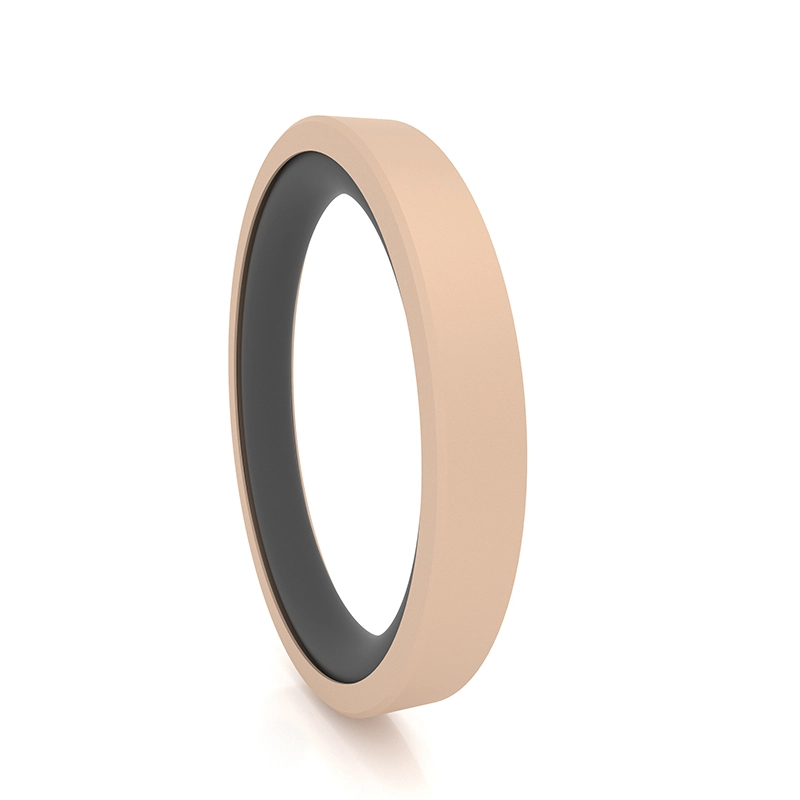

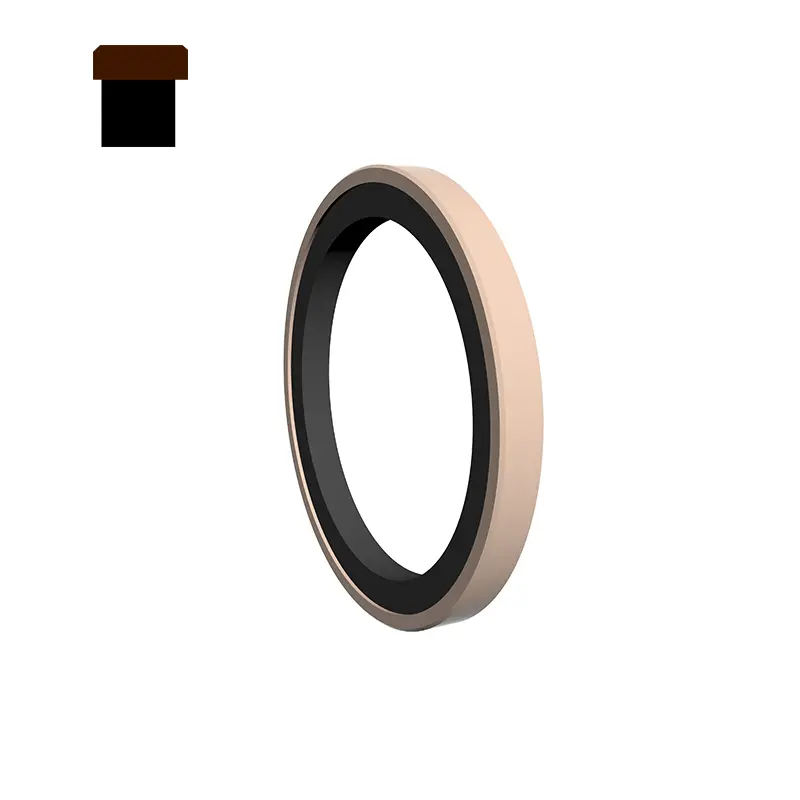

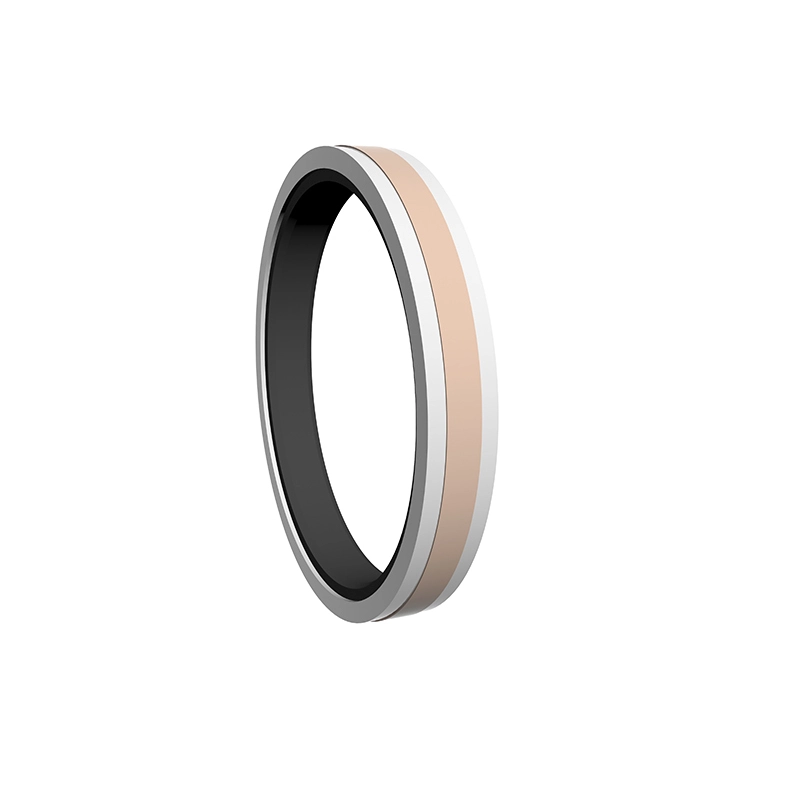

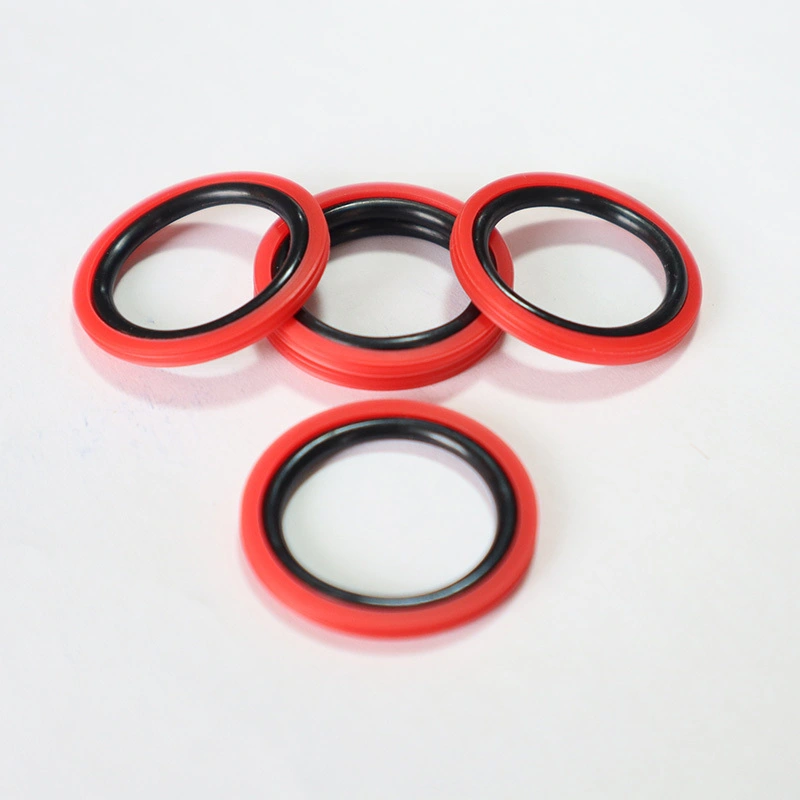

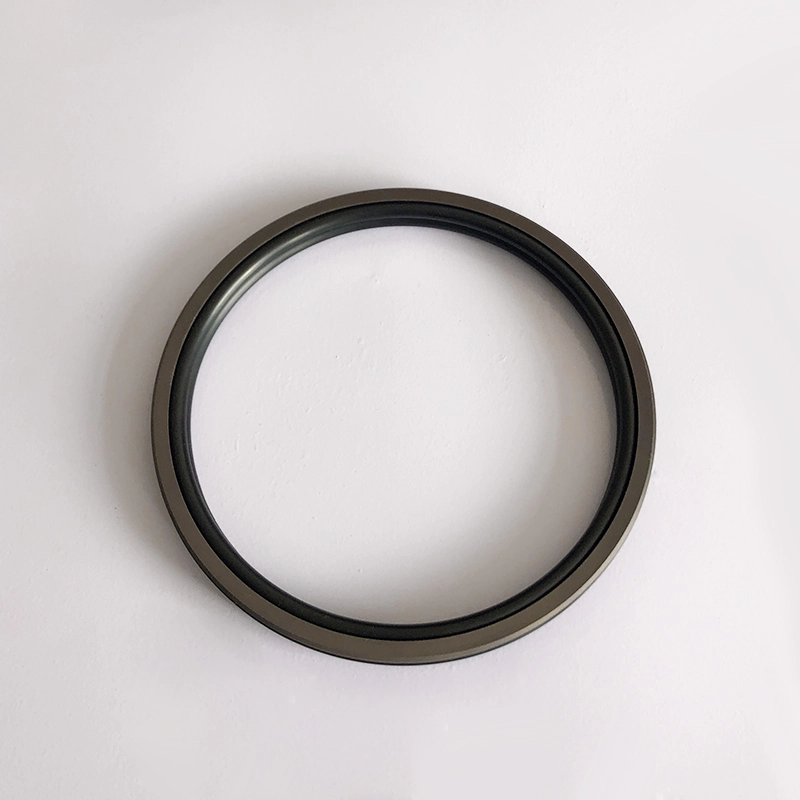

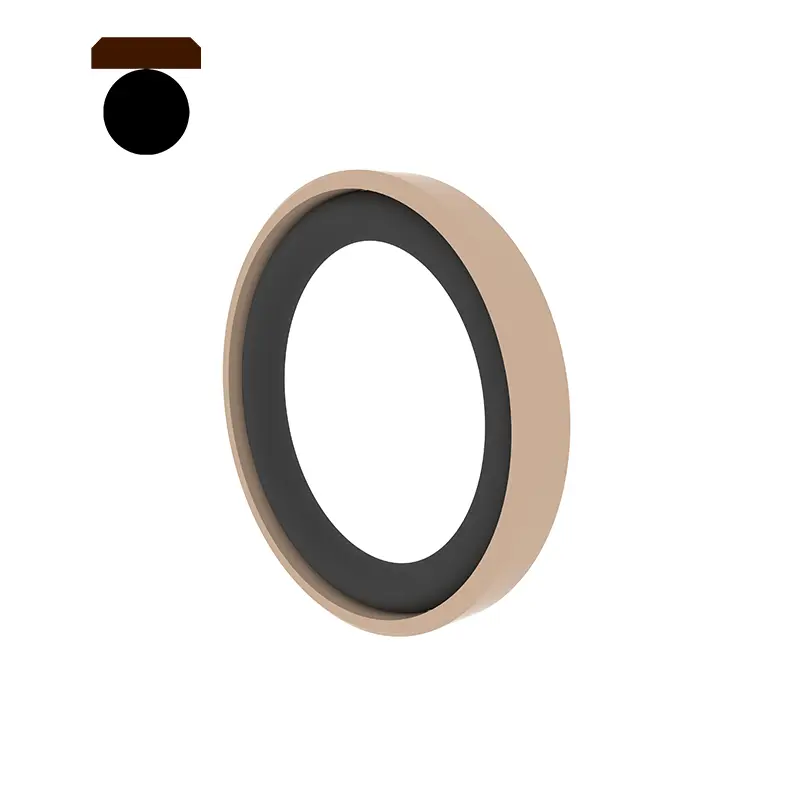

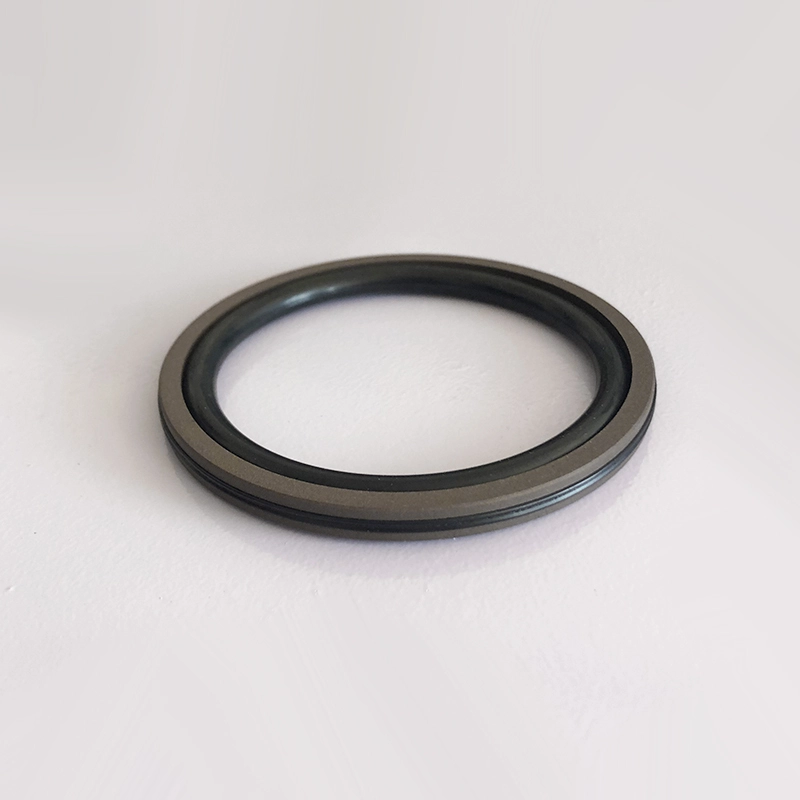

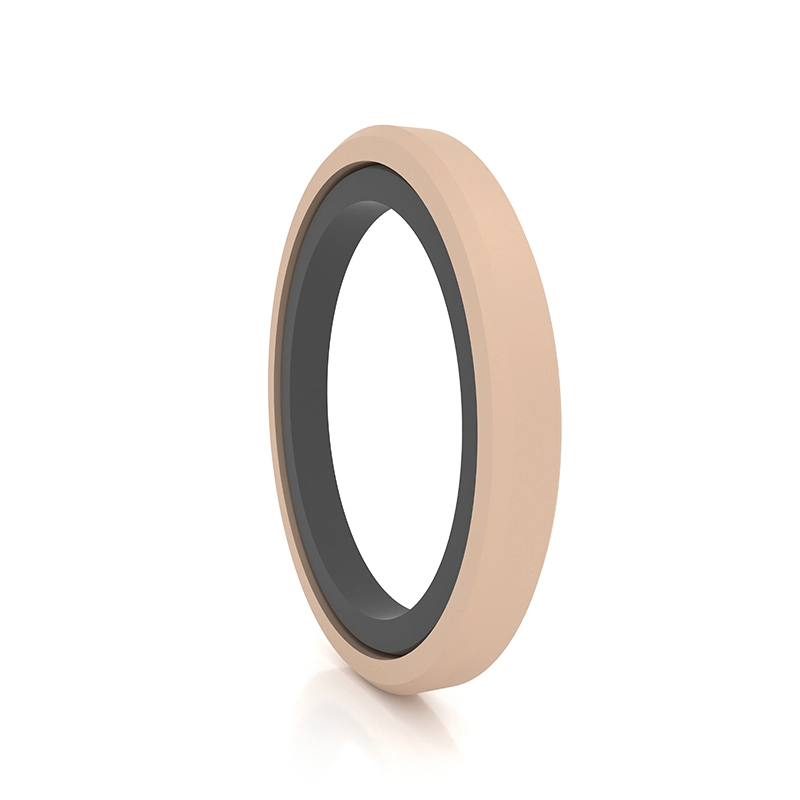

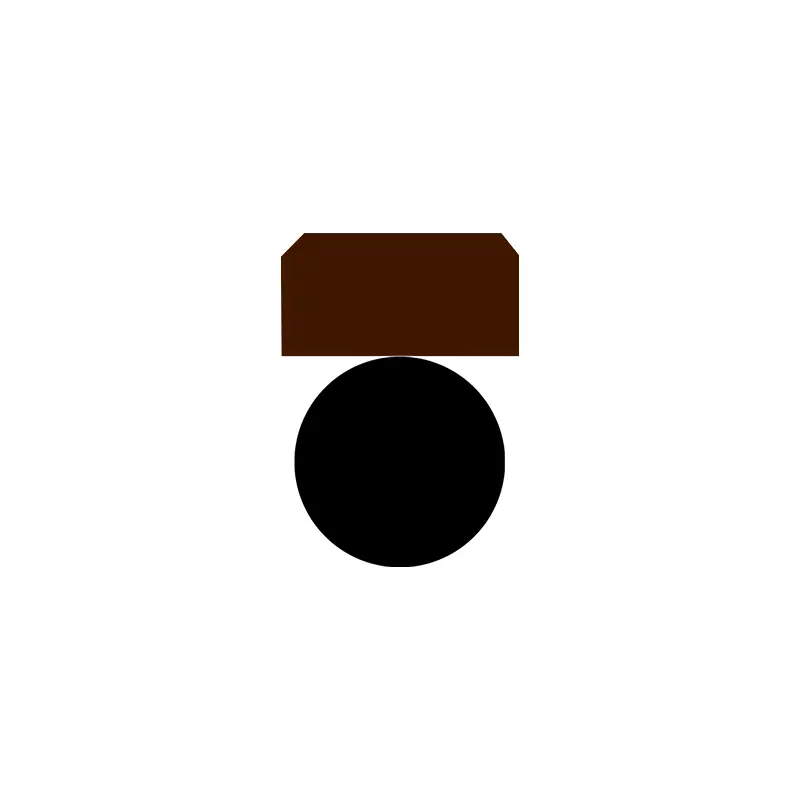

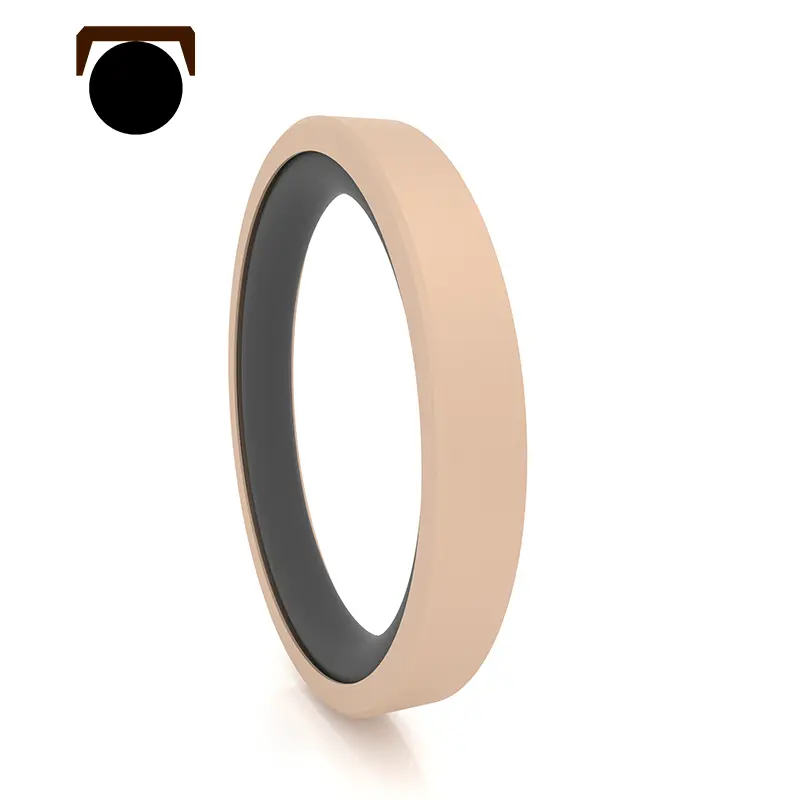

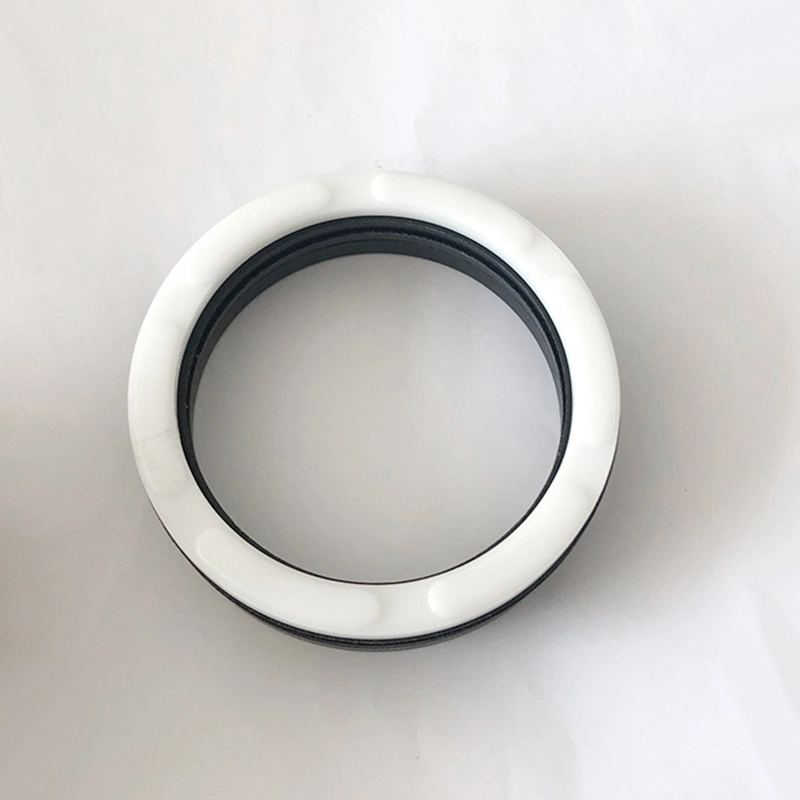

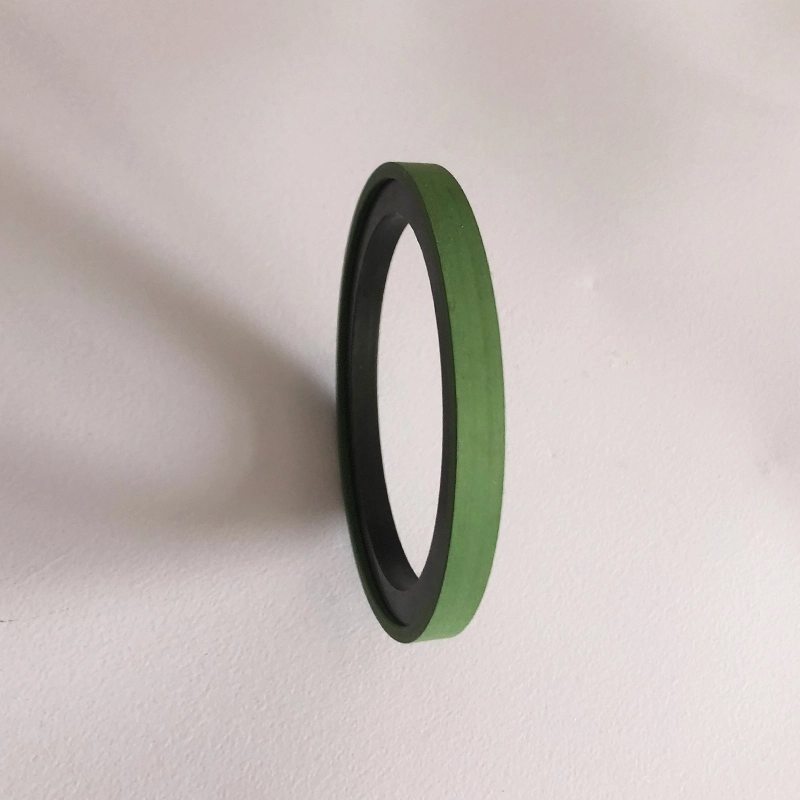

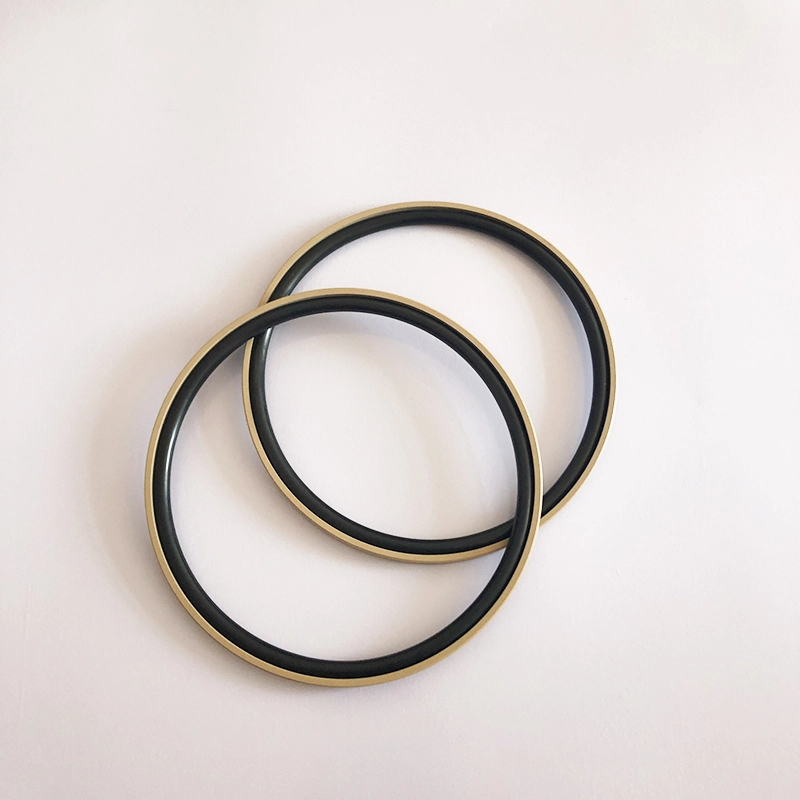

RC61 ແລະ RC62 ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາສີ່ຫລ່ຽມທີ່ເຕັມໄປດ້ວຍຮູບສີ່ຫລ່ຽມຮູບສີ່ຫລ່ຽມແລະວົງແຫວນຢາງທີ່ມີຮູບຊົງຄ້າຍໆ, ເຫມາະສໍາລັບການປະທັບຕາດັນໄຟຟ້າໄຮໂດຼລິກ. RC61-B ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາ PTFE ທີ່ເຕັມໄປດ້ວຍວົງແຫວນຢາງທີ່ມີຮູບຊົງ O, ເຫມາະສໍາລັບການປະທັບຕາຄວາມກົດດັນດ້ານໄຮໂດຼລິກ. RC62-B ແມ່ນປະທັບຕາຂັ້ນຕອນຢ່າງຫນັກ, ເຫມາະສົມສໍາລັບການປະທັບຕາຄວາມກົດດັນທີ່ບໍ່ມີຄວາມກົດດັນ. O-Ring ໃຫ້ກໍາລັງແຜ່ກະຈາຍແລະຊົດເຊີຍການສວມໃສ່ແຫວນປະທັບຕາ. ໂດຍທົ່ວໄປແລ້ວມັນຖືກນໍາໃຊ້ໂດຍທົ່ວໄປໃນວົງແຫວນແນະນໍາສໍາລັບອຸປະກອນໄຮໂດຼລິກຫນັກ. ການແບ່ງປັນ (ເປີດ) ຄວນໃຊ້ສໍາລັບຖັງທີ່ມີເສັ້ນຜ່າສູນກາງຕ່ໍາກວ່າ 30 ມມ. ຄຸນນະສົມບັດ:

1. ຄວາມວຸ້ນວາຍຕ່ໍາ, ຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ, ການເຄື່ອນໄຫວທີ່ລຽບ, ມີຄວາມຂັດແຍ້ງແບບເຄື່ອນໄຫວແລະສະຖຽນລະພາບເທົ່າທຽມກັນ, ບໍ່ມີເລືອ;

2. ສະຖຽນລະພາບຄວາມກົດດັນສູງພາຍໃຕ້ຄວາມກົດດັນແລະສະພາບທີ່ຫຍຸ້ງຍາກ;

.. ຊີວິດຍາວ, ສາມາດໃຊ້ສໍາລັບປະທັບຕານ້ໍາມັນທີ່ບໍ່ມີນ້ໍາມັນ;

4. ສາມາດໃຊ້ສໍາລັບການຜະນຶກສື່ມວນຊົນທີ່ມີຄວາມຫນຽວຕ່ໍາເຊັ່ນ: ນ້ໍາ;

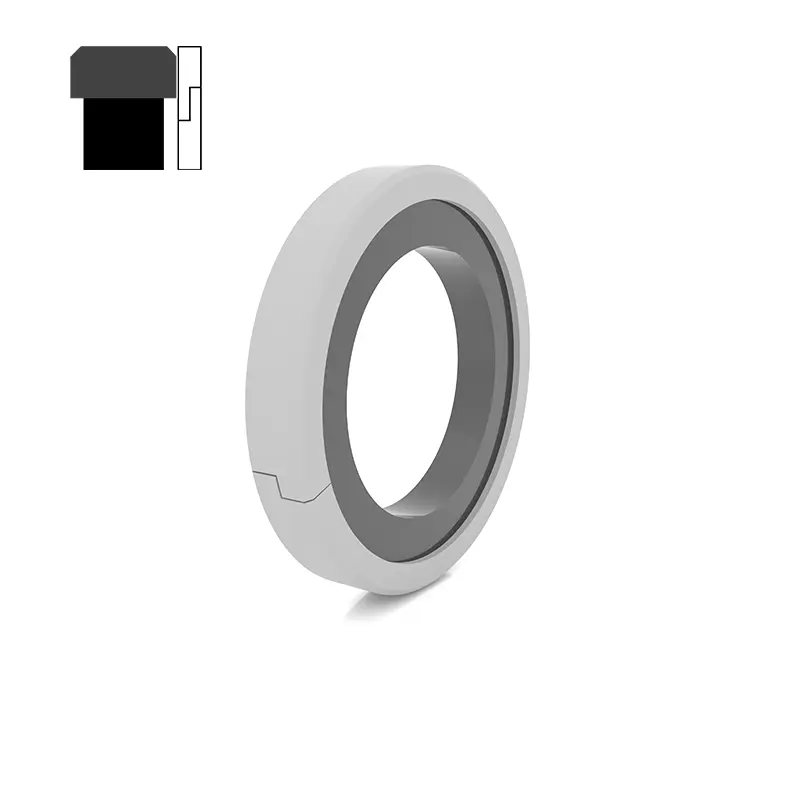

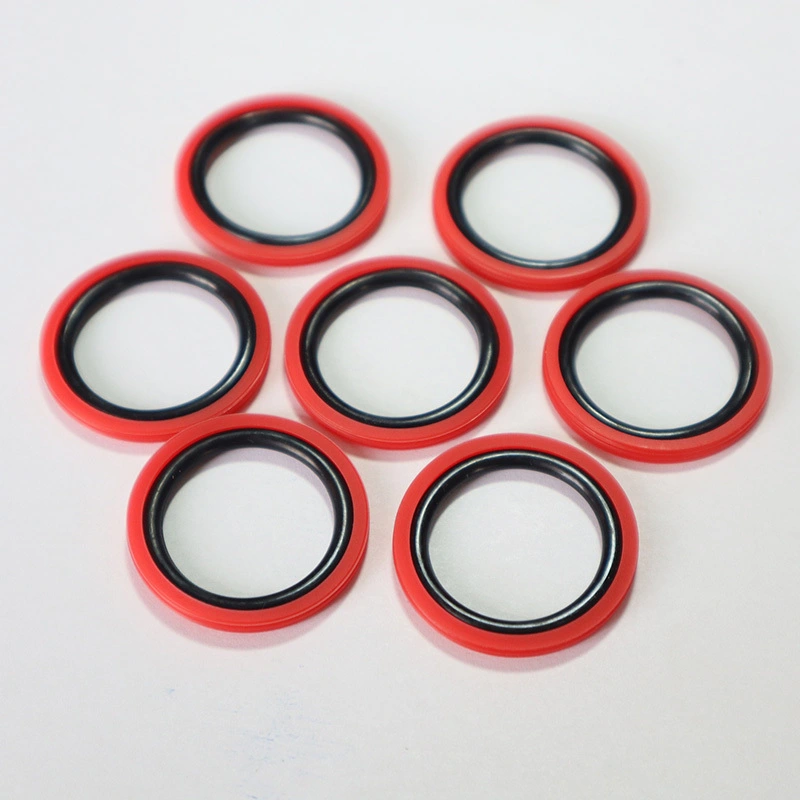

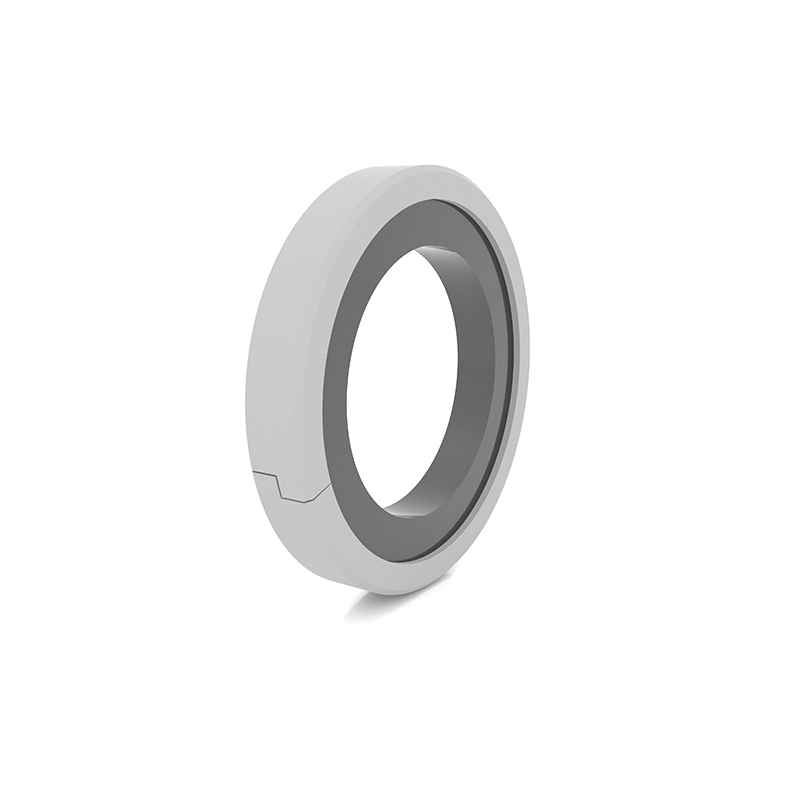

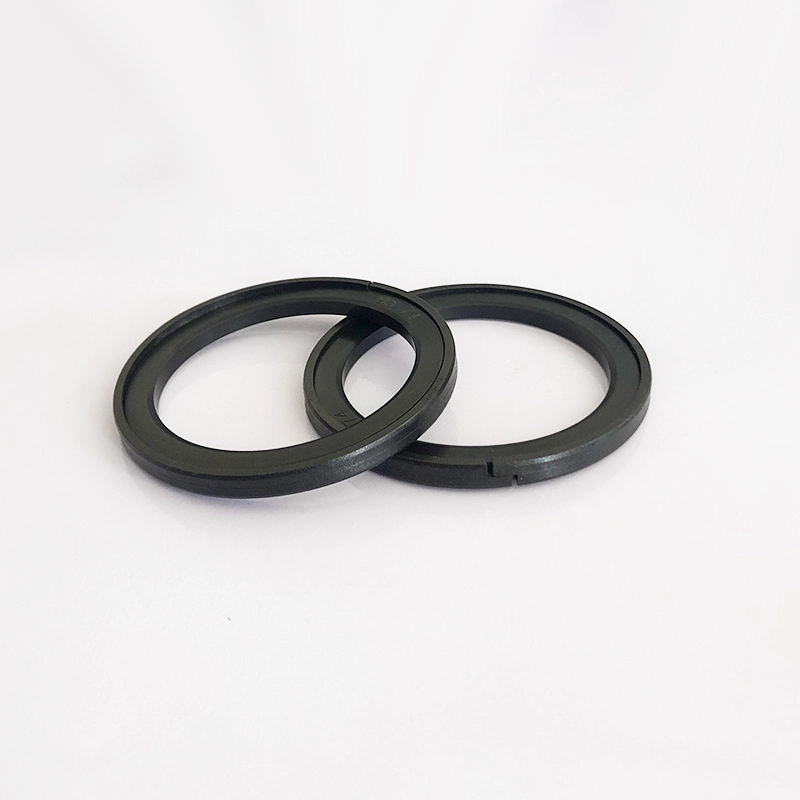

OK ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາຂອງ thermoplastic ເປີດທີ່ເຮັດດ້ວຍວັດສະດຸພິເສດແລະແຫວນຢາງພາລາທີ່ມີຮູບສີ່ຫລ່ຽມ, ເຊິ່ງເຫມາະສົມສໍາລັບການຜະລິດຕະພັນຢາງພາລາ hydangular. ແຫວນຢາງໃຫ້ສະຫນອງກໍາລັງທີ່ມີສີສັນແລະຊົດເຊີຍສໍາລັບການສວມໃສ່ແຫວນປະທັບຕາ. ເນື່ອງຈາກວ່າແຫວນການປະທັບໃຈຮັບຮອງເອົາໂຄງສ້າງເປີດ, ບັນຫາທີ່ແຫວນ GLYD ຕ້ອງການເຄື່ອງມືພິເສດທີ່ຈະຖືກຕິດຕັ້ງ. ຄຸນນະສົມບັດ:

1. ຄວາມວຸ້ນວາຍຕ່ໍາ, ຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ, ການເຄື່ອນໄຫວທີ່ລຽບ, ບໍ່ມີເລືອ;

2. ສະຖຽນລະພາບຄວາມກົດດັນສູງພາຍໃຕ້ຄວາມກົດດັນແລະສະພາບທີ່ຫຍຸ້ງຍາກ;

3. ການຕິດຕັ້ງງ່າຍດາຍແລະສະດວກແລະສະດວກ, ບໍ່ມີເຄື່ອງມືປະກອບ;

4. ສາມາດໃຊ້ສໍາລັບການຜະນຶກສື່ມວນຊົນທີ່ມີຄວາມຫນຽວຕ່ໍາເຊັ່ນ: ນ້ໍາ;

5. ການປະຕິບັດການຕ້ານທານທີ່ດີທີ່ສຸດ, ໃຫ້ມີຊ່ອງຫວ່າງທີ່ໃຫຍ່ກວ່າທີ່ໃຫຍ່ກວ່າ.

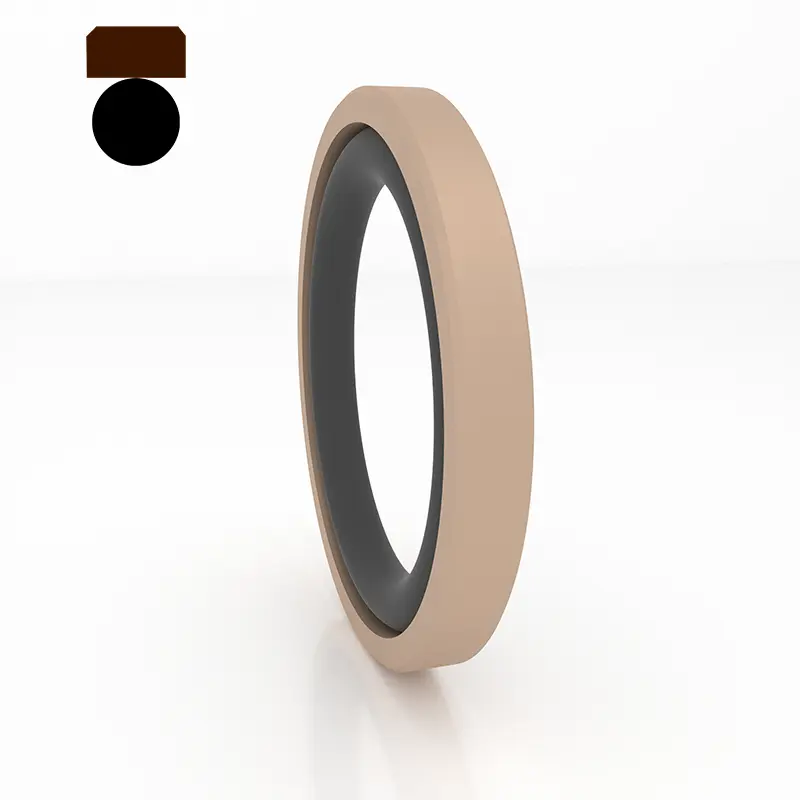

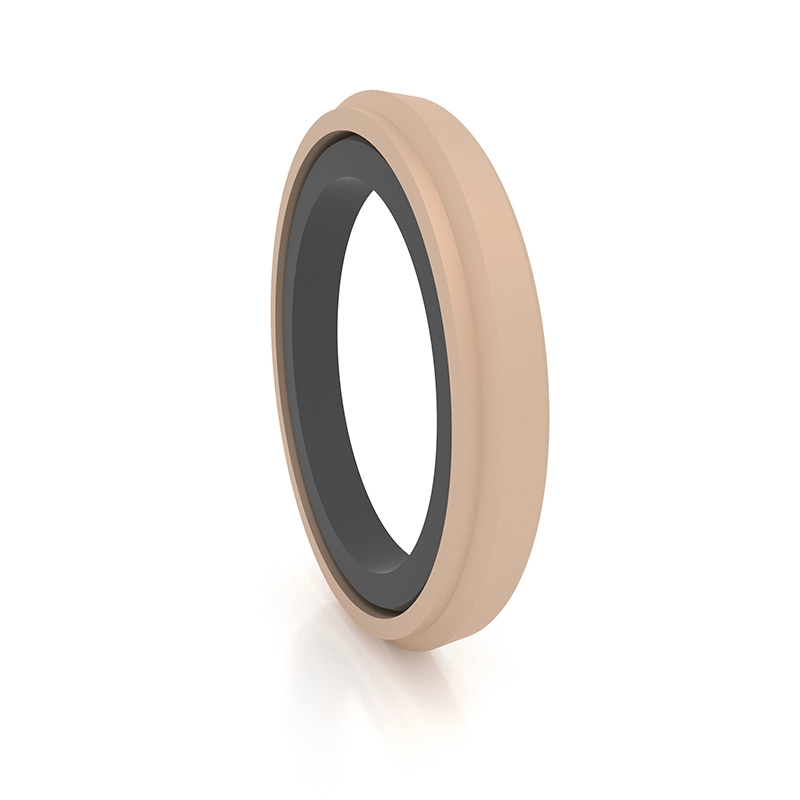

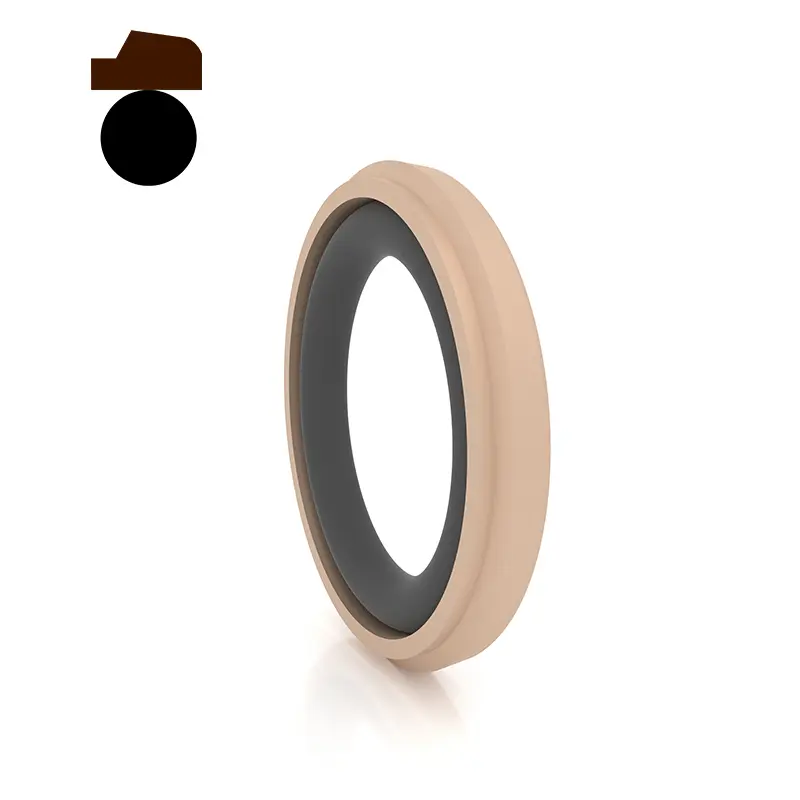

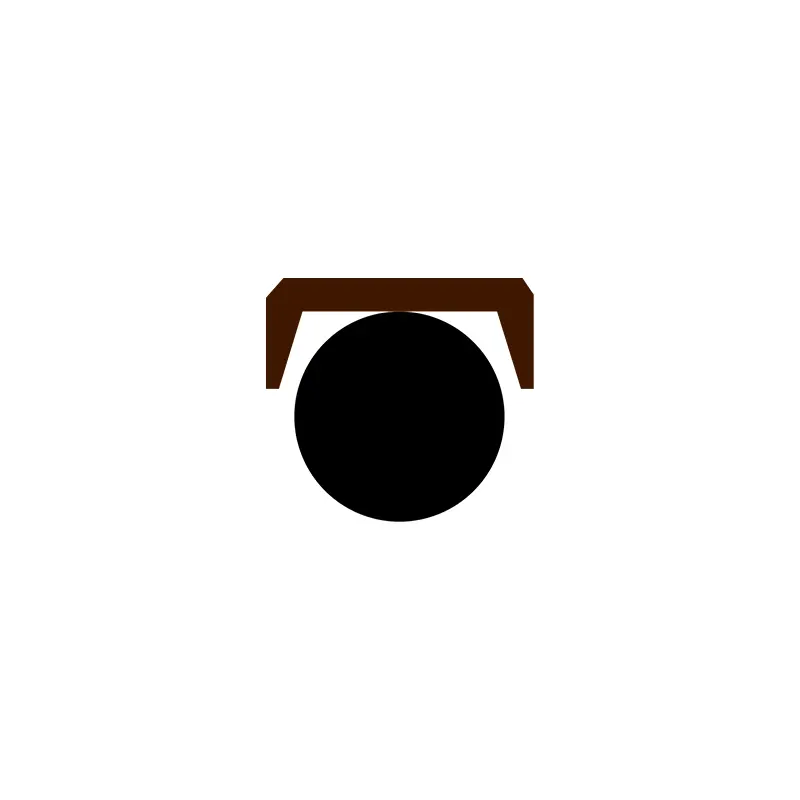

RC63 ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາທີ່ມີຮູບຊົງທີ່ມີຮູບຊົງ ptfe ແລະແຫວນຢາງທີ່ມີຮູບຮ່າງ, ເຊິ່ງເຫມາະສໍາລັບການຜະລິດຕະພັນໄຮໂດຼລິກ. ແຫວນທີ່ມີຮູບຊົງສະເຫນີໃຫ້ກໍາລັງແຜ່ລາມແລະຊົດເຊີຍສໍາລັບການສວມໃສ່ຂອງແຫວນປະທັບຕາ. ນັບຕັ້ງແຕ່ແຫວນການປະທັບຕາຮັບຮອງເອົາການອອກແບບປາກບາງໆ, ຄວາມສາມາດໃນການຕິດຕາມແມ່ນດີ, ສະນັ້ນການປະຕິບັດການປະທັບຕາແມ່ນດີແລະມັນສາມາດຕິດຕັ້ງໄດ້ໃນ GB12350. ການແບ່ງປັນ (ເປີດ) ຄວນໃຊ້ສໍາລັບເສັ້ນຜ່າສູນກາງທີ່ນ້ອຍກວ່າ 30 ມມ. ຄຸນນະສົມບັດ:

1. ມັນສາມາດຖືກນໍາໃຊ້ສໍາລັບທັງໄຮໂດຼລິກແລະ pneumatic, ແລະສາມາດໃຊ້ສໍາລັບການຜະນຶກຄວາມກົດດັນຂອງ Bidirectional;

2. ຄວາມວຸ້ນວາຍຕ່ໍາ, ຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ, ການເຄື່ອນໄຫວທີ່ລຽບ, ມີຄວາມຂັດແຍ້ງແບບເຄື່ອນໄຫວແລະສະຖຽນລະພາບ, ບໍ່ມີເລືອ;

.. ຊີວິດຍາວ, ສາມາດໃຊ້ສໍາລັບປະທັບຕານ້ໍາມັນທີ່ບໍ່ມີນ້ໍາມັນ;

ພື້ນທີ່ໂຄງລ່າງຂະຫນາດນ້ອຍ, ການຕິດຕັ້ງງ່າຍແລະການບໍາລຸງຮັກສາງ່າຍ;

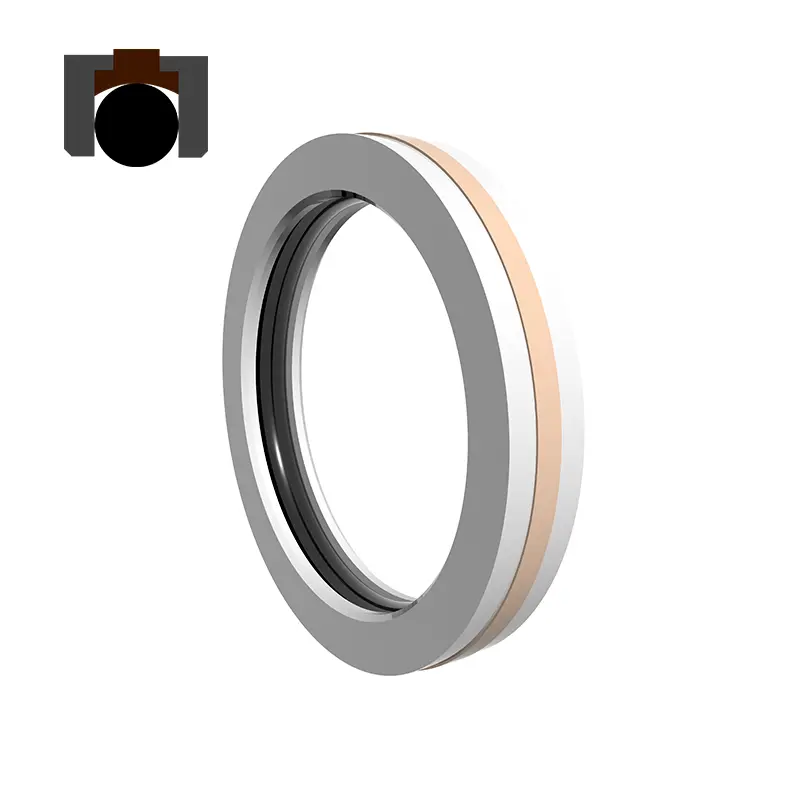

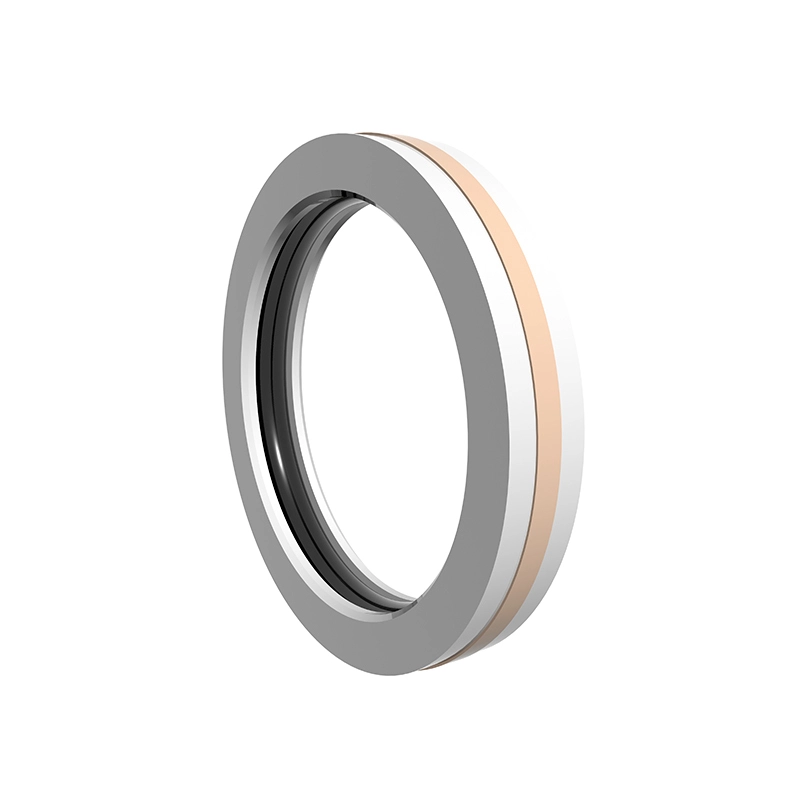

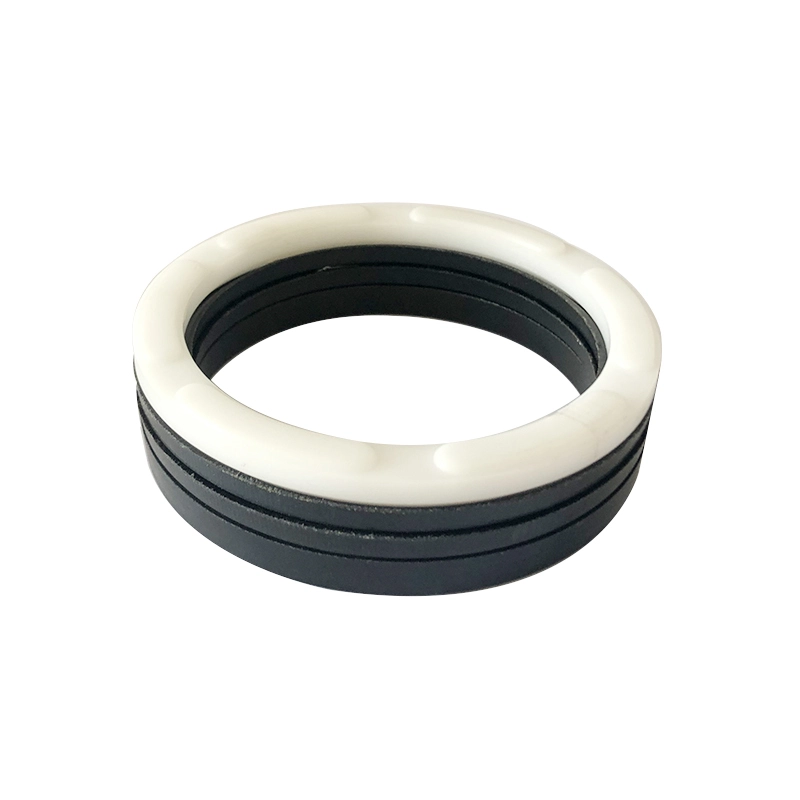

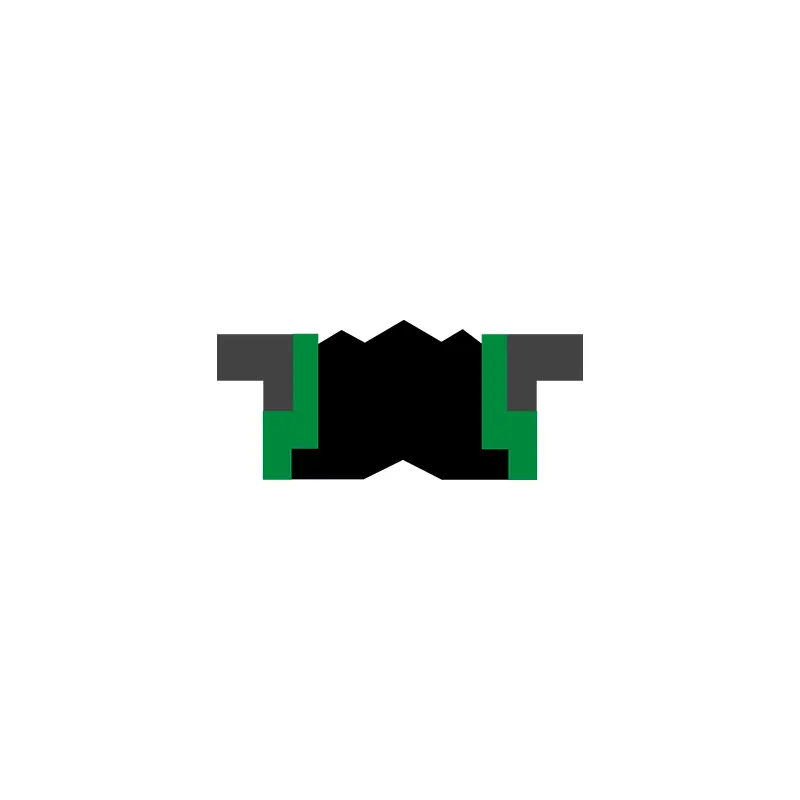

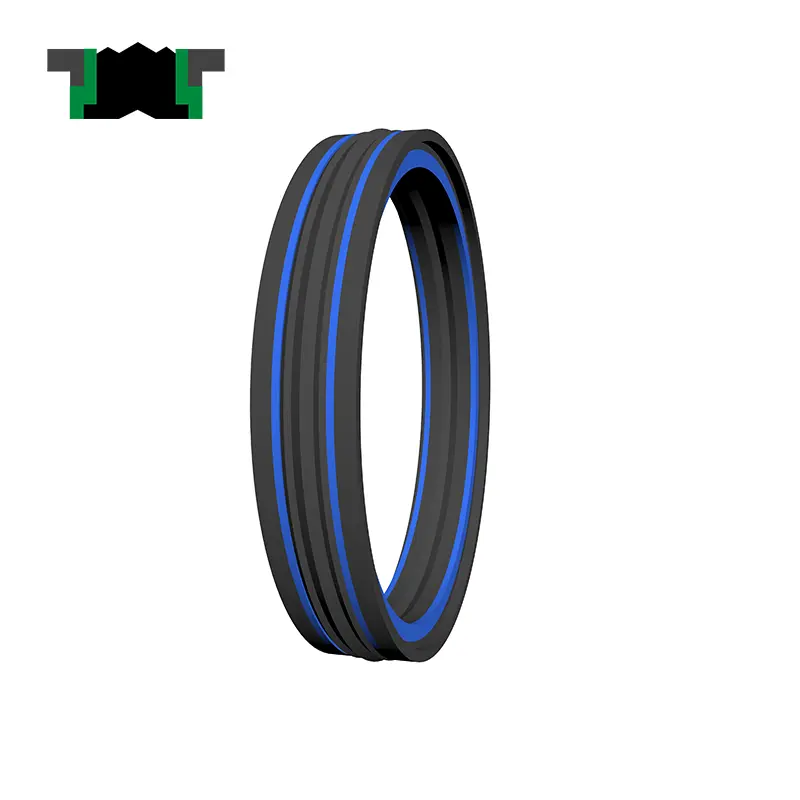

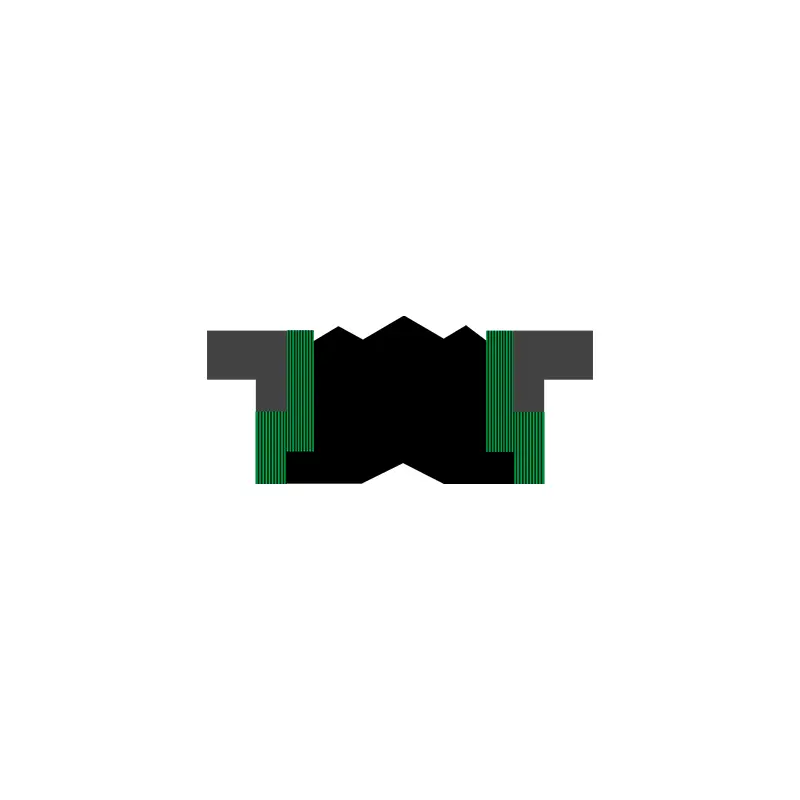

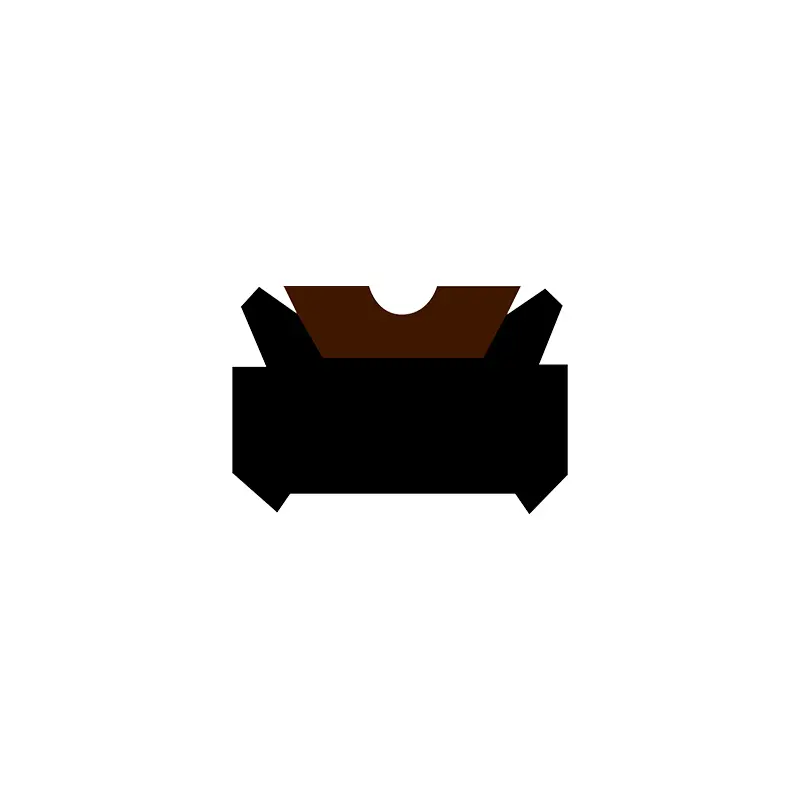

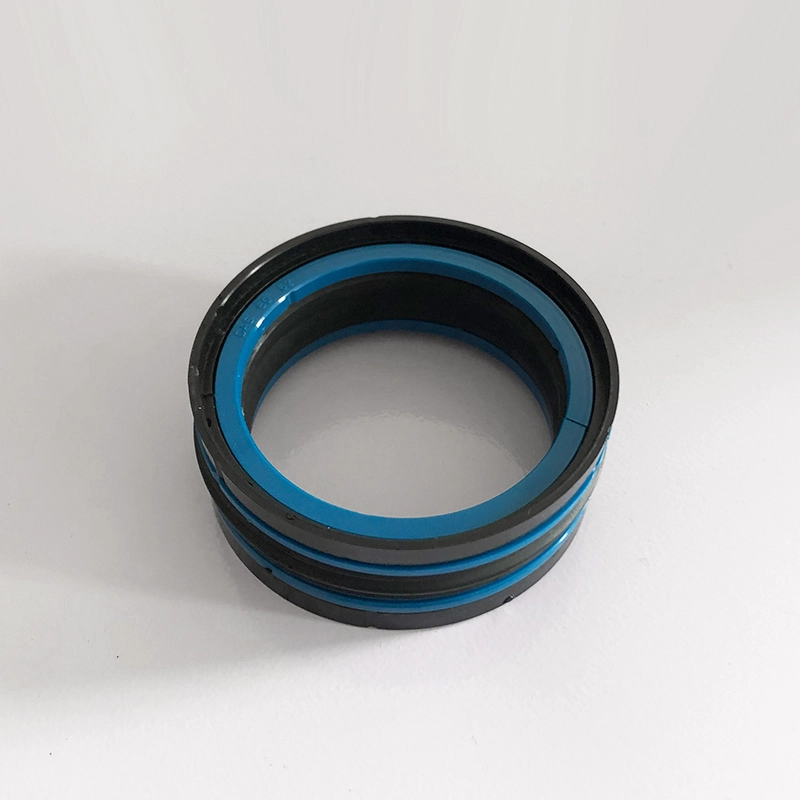

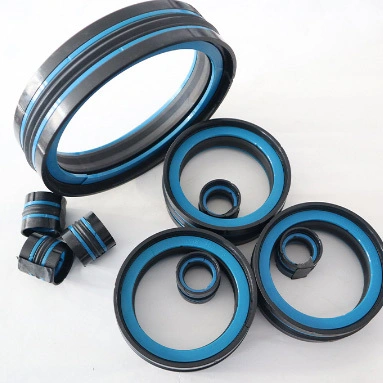

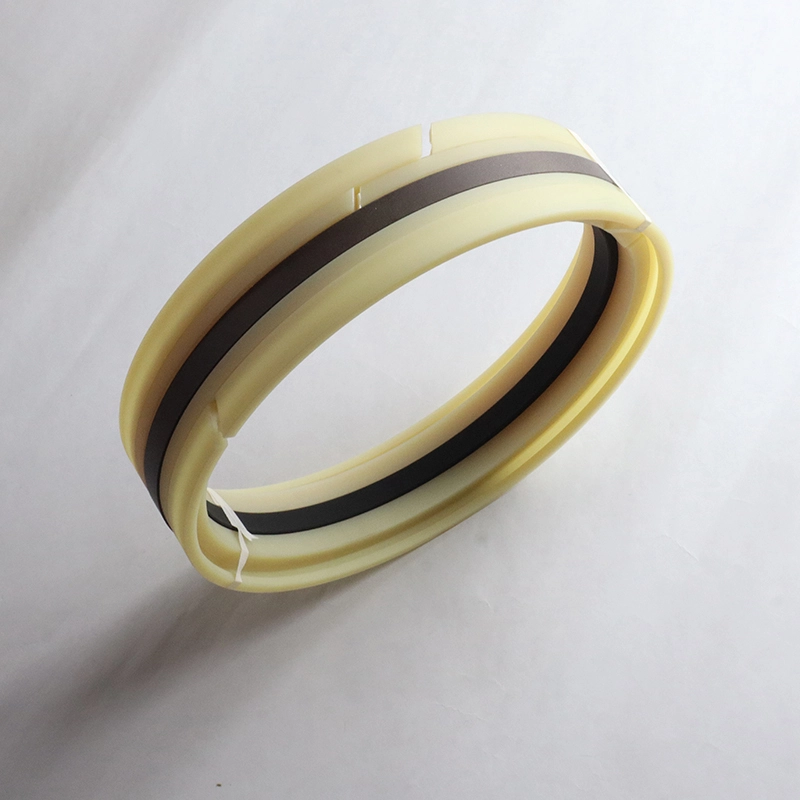

KDAS, TPM (ຮູບຊົງພິເສດ) ແມ່ນການປະກອບແບບປະສົມປະສານຫ້າຢ່າງທີ່ປະກອບດ້ວຍອົງປະກອບຂອງການປະທັບຕາຢາງ, ແຫວນແລະແຫວນຄູ່ມືສອງຄັ້ງ. ເຫມາະສໍາລັບຄວາມກົດດັນດ້ານການປະມູນ Piston Piston. ຄຸນນະສົມບັດ:

1. ການປະທັບຕາທີ່ດີ, ຄວາມຫນ້າເຊື່ອຖືສູງ, ໂຄງສ້າງກະທັດລັດ;

2. ຈະບໍ່ບີບເຂົ້າໄປໃນຊ່ອງຫວ່າງ radial;

3. ການຕິດຕັ້ງງ່າຍໆ, ການຕິດຕັ້ງ Piston ທີ່ສໍາຄັນ;

ຮູບຊົງເລຂາຄະນິດພິເສດຂອງອົງປະກອບປະທັບຕາ NBR ປ້ອງກັນບໍ່ໃຫ້ມັນຈາກການບິດເບືອນໃນຮ່ອງໃນລະຫວ່າງການຕິດຕັ້ງ.

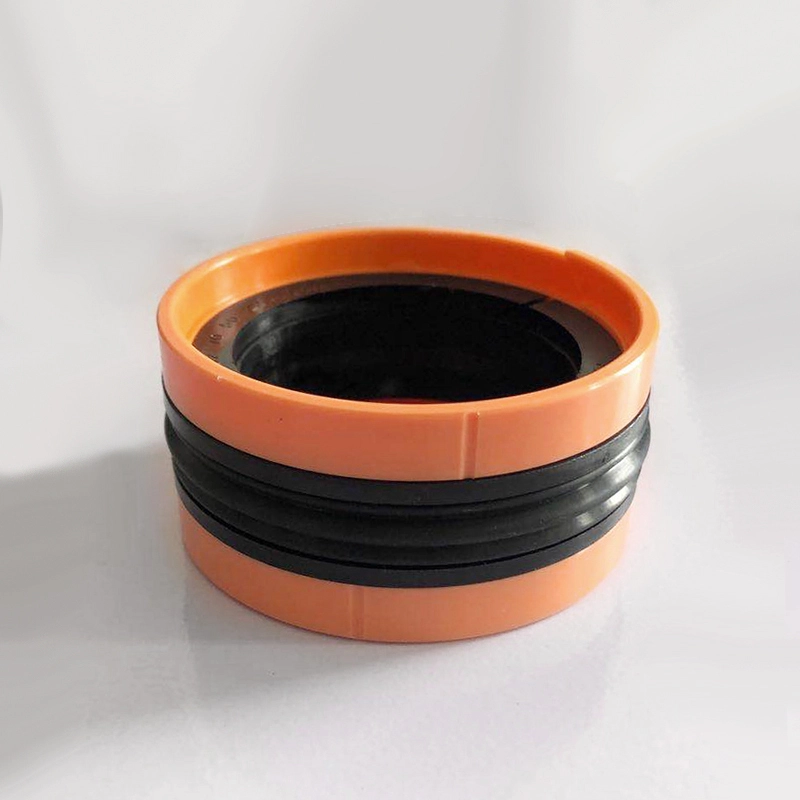

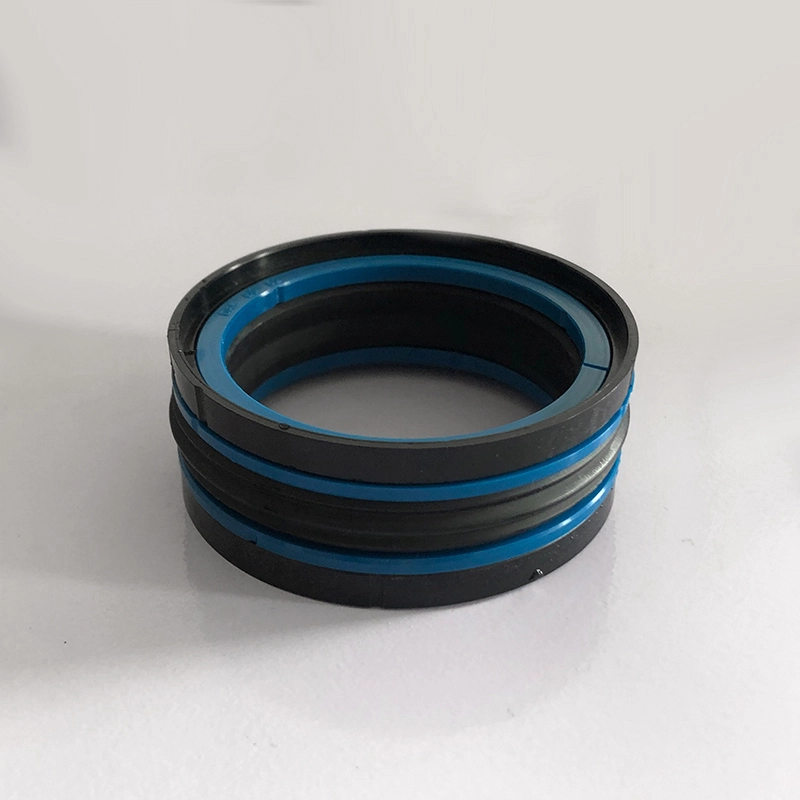

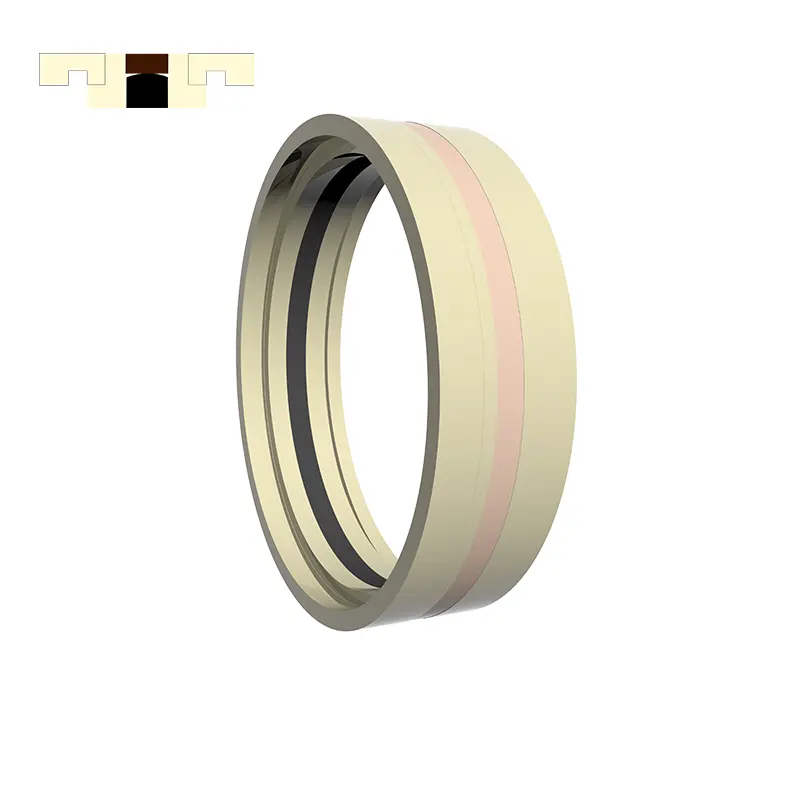

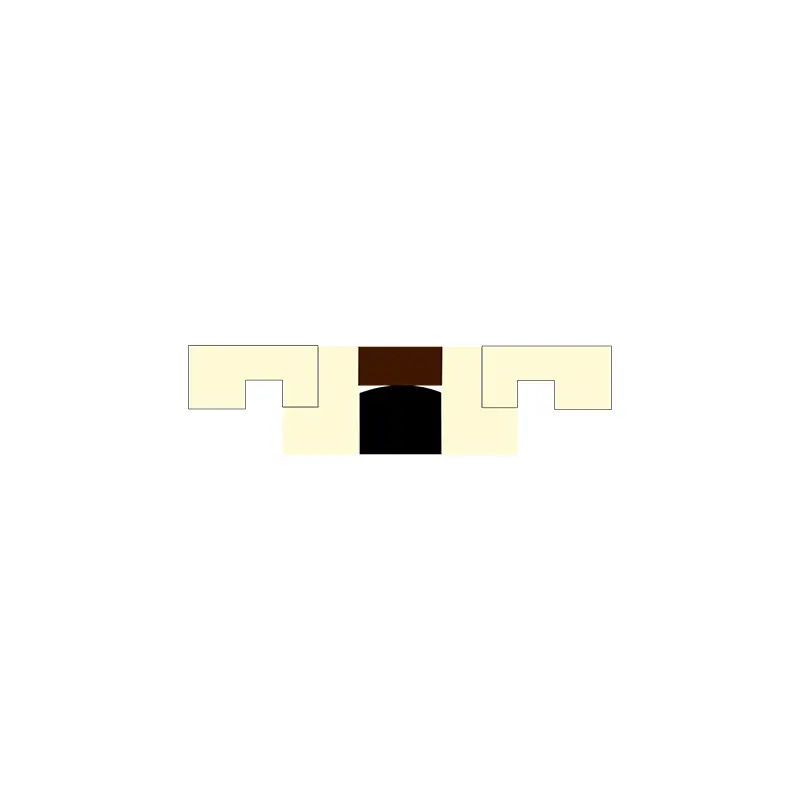

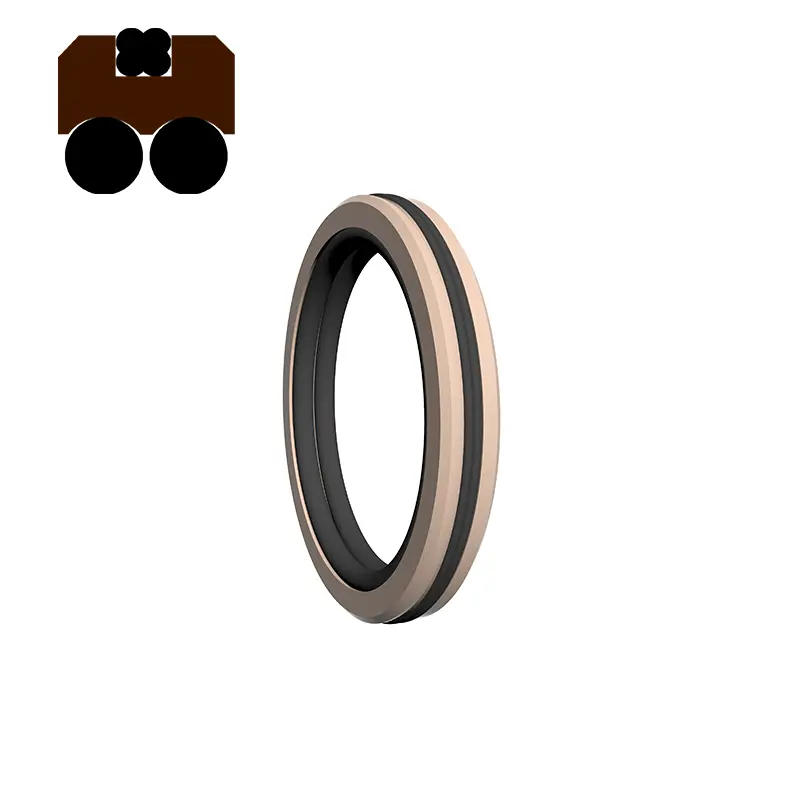

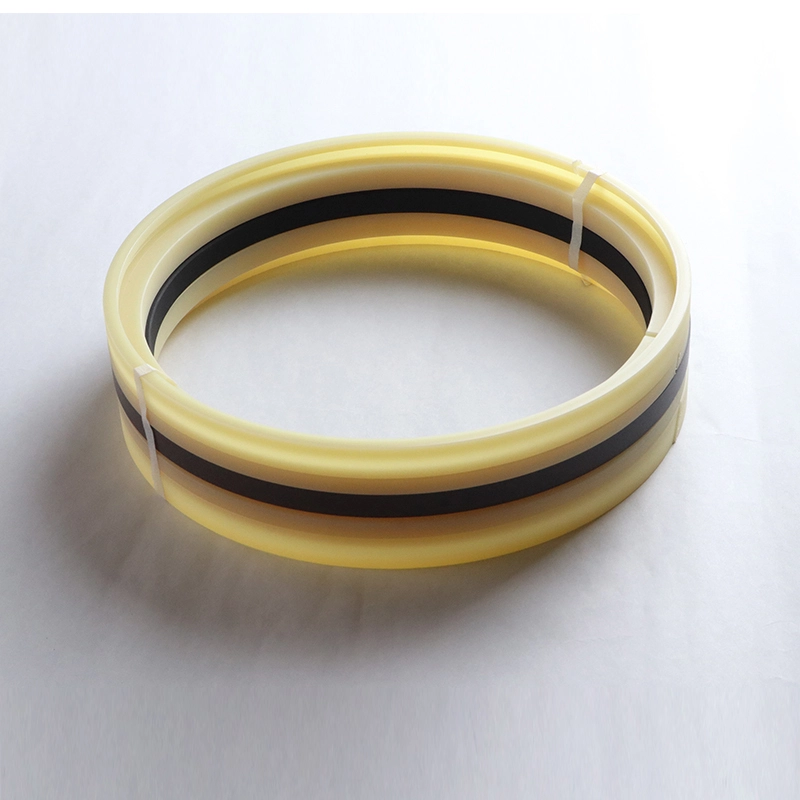

GDKK ປະກອບດ້ວຍແຫວນຄູ່ມືສອງຄັ້ງ, ແຫວນສອງຄັ້ງ, ແຫວນຢາງທີ່ຍືດເຍື້ອແລະແຫວນປະທັບຕາ. ແຫວນຄູ່ມືມີບົດບາດໃນການຈັດຕໍາແຫນ່ງແລະການນໍາພາ. ແຫວນທີ່ເກັບຄືນແມ່ນມີບົດບາດສະຫນັບສະຫນູນແລະການຈັດຕໍາແຫນ່ງ, ແຫວນຢາງພາລາທີ່ຍືດເຍື້ອໃຫ້ກໍາລັງແຮງແລະຊົດເຊີຍວົງແຫວນຂອງການສູນເສຍ. ວົງການປະທັບຕາໄດ້ຮ່ວມມືກັບຮູພາຍໃນຂອງຖັງນ້ໍາມັນເພື່ອຜະລິດຜົນຂອງການປະທັບຕາ, ເຊິ່ງເຫມາະສໍາລັບການປະທັບຕາຄວາມກົດດັນຂອງ Piston Pistakingal. ມັນມີຜົນສະທ້ອນທີ່ດີເຖິງແມ່ນວ່າພາຍໃຕ້ສະພາບການເຮັດວຽກທີ່ໂຫດຮ້າຍ. ຄຸນນະສົມບັດ:

2. ສະຖຽນລະພາບຄວາມກົດດັນສູງພາຍໃຕ້ຄວາມກົດດັນແລະສະພາບທີ່ຫຍຸ້ງຍາກ;

3. ຊີວິດທີ່ສູງ, ສາມາດໃຊ້ສໍາລັບການຜະນຶກໃນສະພາບການຫລໍ່ຫລອມທີ່ບໍ່ດີ;

4. ສາມາດໃຊ້ສໍາລັບການຜະນຶກສື່ມວນຊົນທີ່ມີຄວາມຫນຽວຕ່ໍາເຊັ່ນ: ນ້ໍາ;

ການປະຕິບັດການປະຕິບັດຄວາມກົດດັນສູງແລະຕ່ໍາທີ່ດີເລີດ.

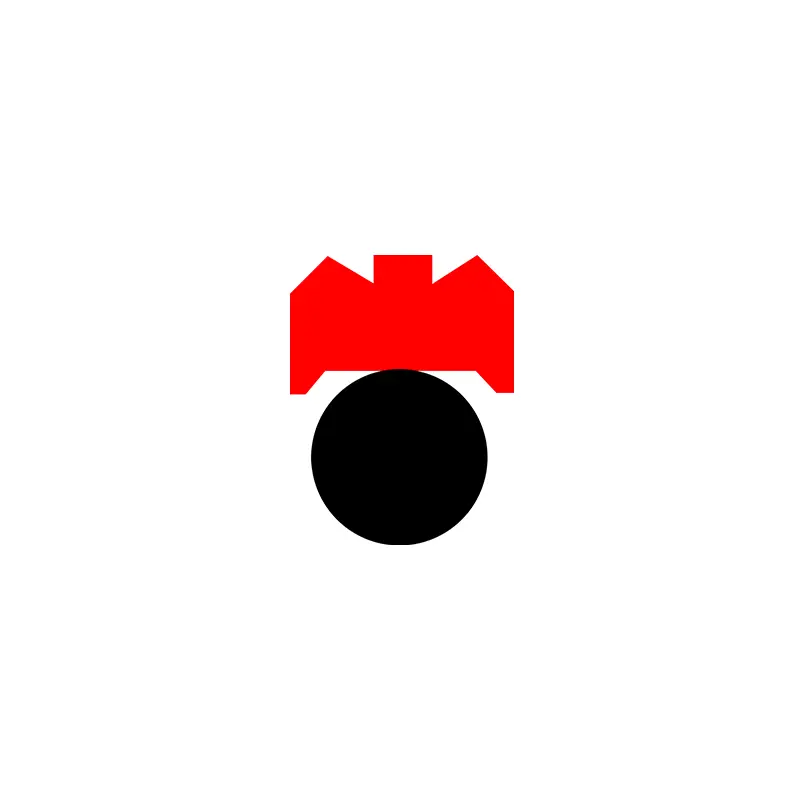

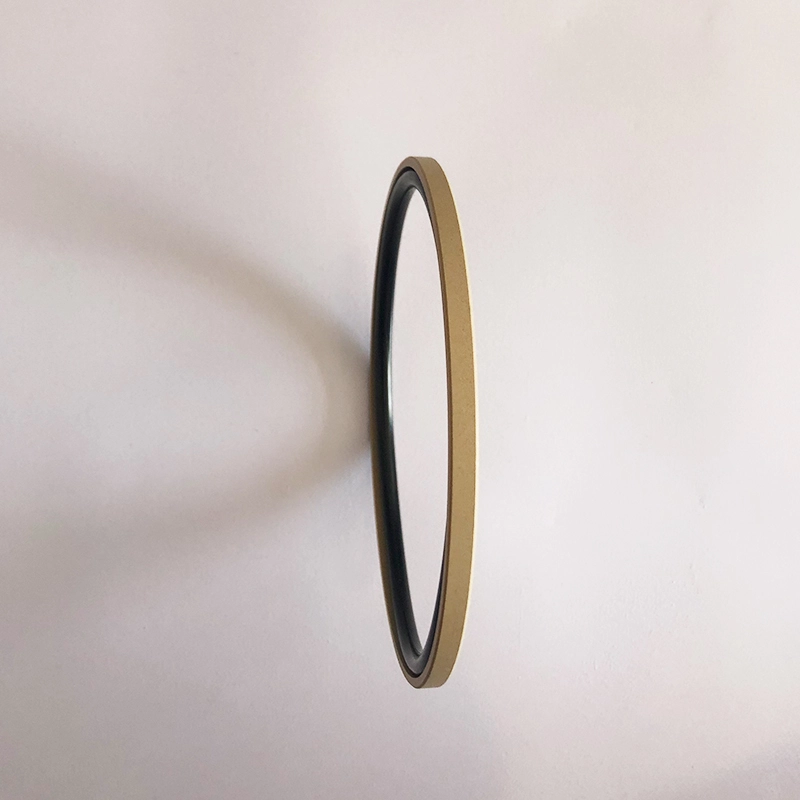

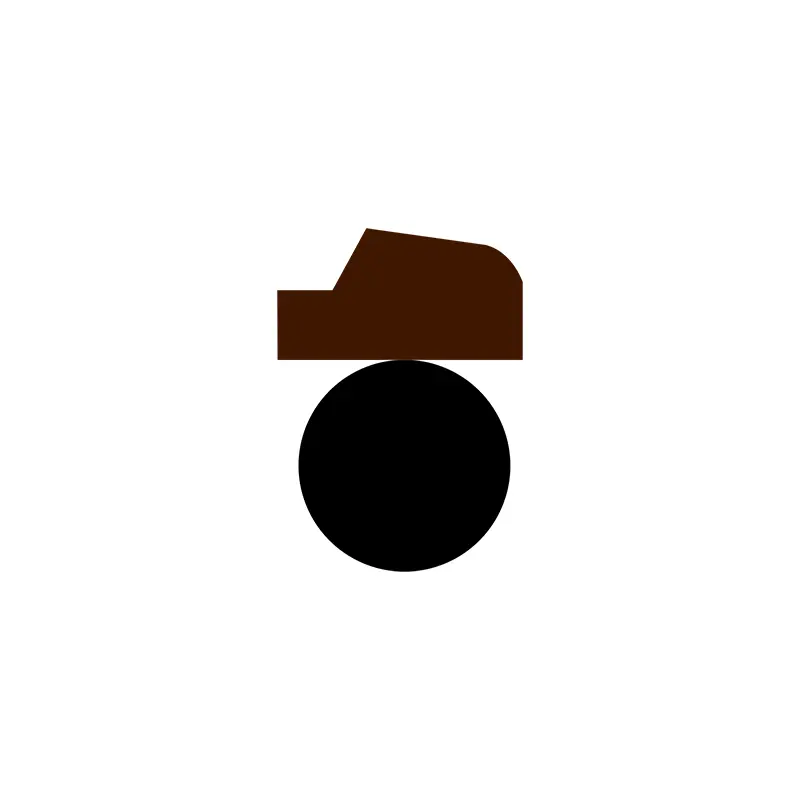

RC64 ແມ່ນປະກອບດ້ວຍແຫວນປະສົມສາມຫລ່ຽມ ptfe ແລະແຫວນຢາງພາລາ O-ring, ເຫມາະສໍາລັບການຜະລິດໄຮໂດຼລິກທີ່ມີຄວາມກົດດັນ. O-Ring ໃຫ້ກໍາລັງແຜ່ກະຈາຍແລະຊົດເຊີຍການສວມໃສ່ແຫວນປະທັບຕາ. ເນື່ອງຈາກສຽງປະທັບຕາຮັບຮອງເອົາການອອກແບບປາກບາງໆ, ຄວາມສາມາດໃນການຕິດຕາມແມ່ນດີກວ່າ, ສະນັ້ນການປະຕິບັດການປະທັບຕາແມ່ນດີ. ການແບ່ງປັນ (ເປີດ) ຄວນໃຊ້ສໍາລັບເສັ້ນຜ່າສູນກາງທີ່ນ້ອຍກວ່າ 30 ມມ. ຄຸນນະສົມບັດ:

1. ມັນສາມາດຖືກນໍາໃຊ້ສໍາລັບທັງໄຮໂດຼລິກແລະ pneumatic;

.. ຊີວິດຍາວ, ສາມາດໃຊ້ສໍາລັບປະທັບຕານ້ໍາມັນທີ່ບໍ່ມີນ້ໍາມັນ;

ພື້ນທີ່ໂຄງລ່າງຂະຫນາດນ້ອຍ, ການຕິດຕັ້ງງ່າຍແລະການບໍາລຸງຮັກສາງ່າຍ;

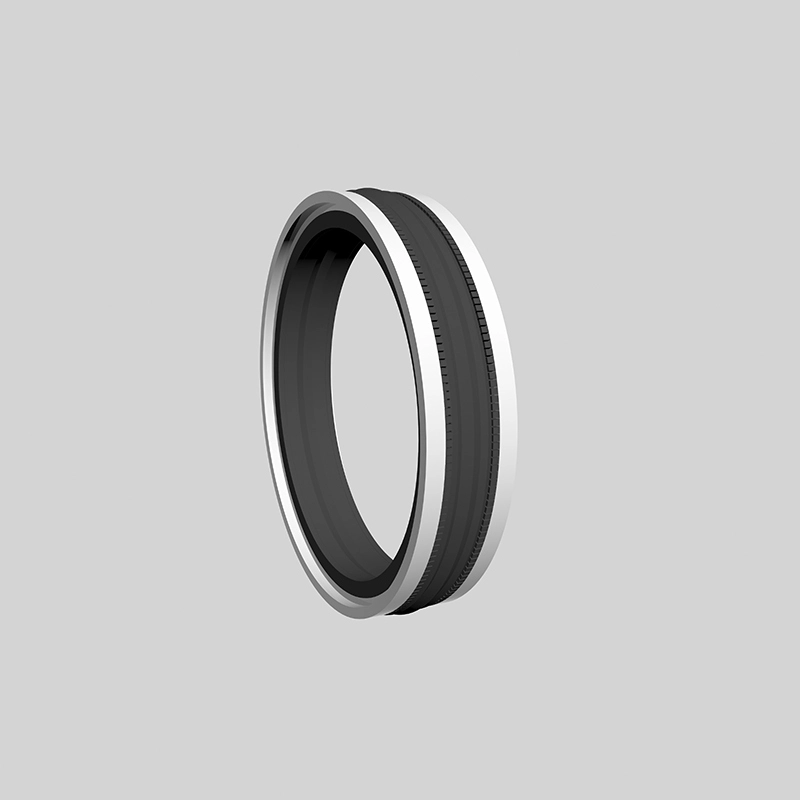

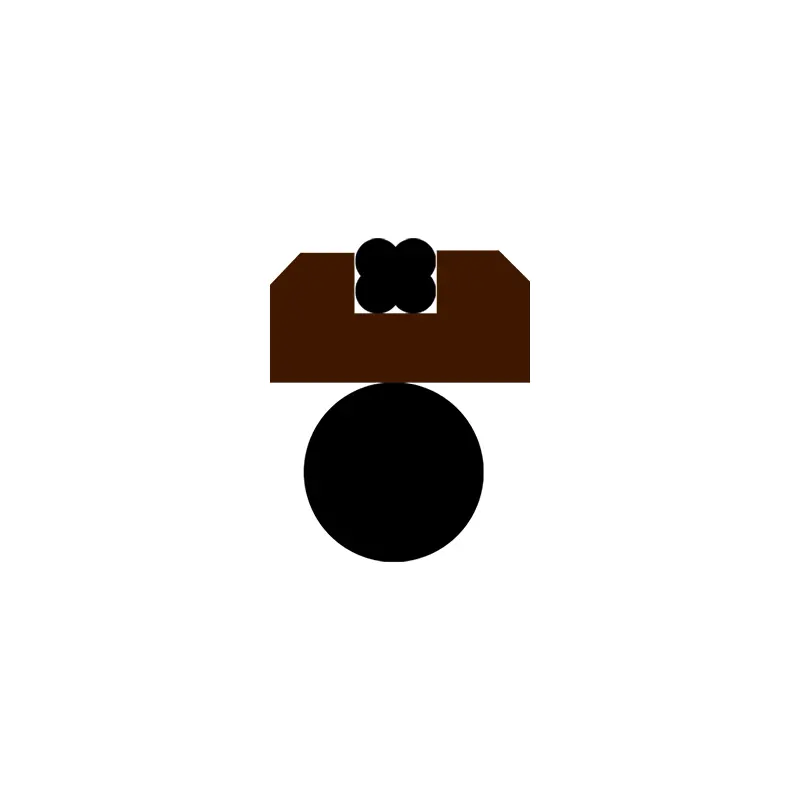

SPG ແມ່ນການປະສົມປະສານຂອງແຫວນປະທັບຕາ ptfe ທີ່ມີການປ່ຽນແປງທີ່ປ່ຽນແປງແລະເປັນແຫວນຢາງຮູບສີ່ຫລ່ຽມເປັນສ່ວນປະກອບທີ່ເປັນຮູບສີ່ຫລ່ຽມ. ມັນມີຄຸນລັກສະນະຂອງການປະທັບຕາທີ່ດີ, ຄວາມແຕກຕ່າງຕໍ່າແລະພື້ນທີ່ໂຄງສ້າງນ້ອຍໆ.

RC66 ແມ່ນການປະສົມປະສານຂອງແຫວນປະທັບຕາ ptfe ທີ່ຖືກປັບປ່ຽນເປັນຮູບສີ່ຫລ່ຽມແລະແຫວນ O ວົງແຫວນເປັນສ່ວນປະກອບທີ່ຖືກຈັດລຽງ. ມັນມີຄຸນລັກສະນະຂອງການປະທັບຕາທີ່ດີ, ການຂັດຂືນຕ່ໍາ, ແລະພື້ນທີ່ໂຄງສ້າງນ້ອຍໆ. ມັນເຫມາະສໍາລັບຖັງນ້ໍາມັນທີ່ມີຄວາມໄວສູງຫຼືກະບອກສູບ. RC677 ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາສີ່ຫລ່ຽມທີ່ເຕັມໄປດ້ວຍຮູບສີ່ຫລ່ຽມ, ແຫວນທີ່ຮັກສາສອງຄັ້ງ, ແລະເປັນ elastomer ທີ່ມີຄວາມກົດດັນ. The Elastomer ໃຫ້ກໍາລັງແຜ່ກະຈາຍແລະຊົດເຊີຍການສວມໃສ່ແຫວນປະທັບຕາ. ແຫວນທີ່ຮັກສາໄວ້ເພື່ອປ້ອງກັນແຫວນປະທັບຕາແລະມີຜົນສະທ້ອນທີ່ດີເຖິງແມ່ນວ່າຢູ່ໃຕ້ສະພາບການເຮັດວຽກທີ່ໂຫດຮ້າຍ. ຄຸນນະສົມບັດ:

2. ສະຖຽນລະພາບຄວາມກົດດັນສູງພາຍໃຕ້ຄວາມກົດດັນແລະສະພາບທີ່ຫຍຸ້ງຍາກ;

3. ຊີວິດທີ່ສູງ, ສາມາດໃຊ້ສໍາລັບປະທັບຕານ້ໍາມັນທີ່ບໍ່ມີນ້ໍາມັນ;

4. ສາມາດໃຊ້ສໍາລັບການຜະນຶກສື່ມວນຊົນທີ່ມີຄວາມຫນຽວຕ່ໍາເຊັ່ນ: ນ້ໍາ;

5. ການປະຕິບັດການປະຕິບັດຄວາມກົດດັນສູງແລະຕໍ່າທີ່ດີເລີດ.

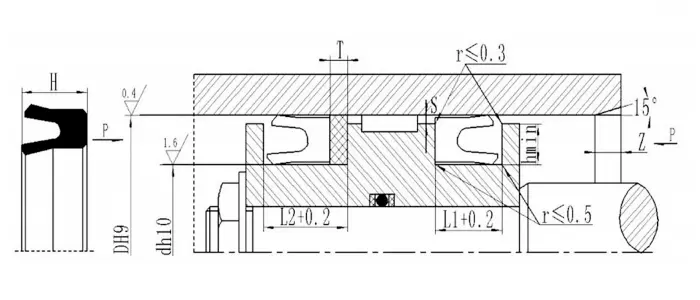

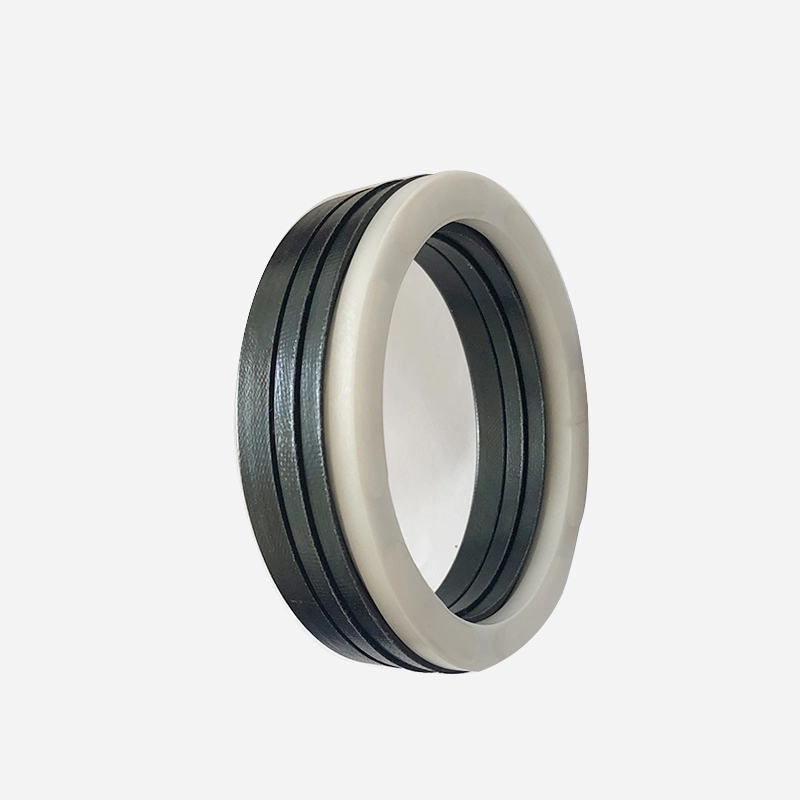

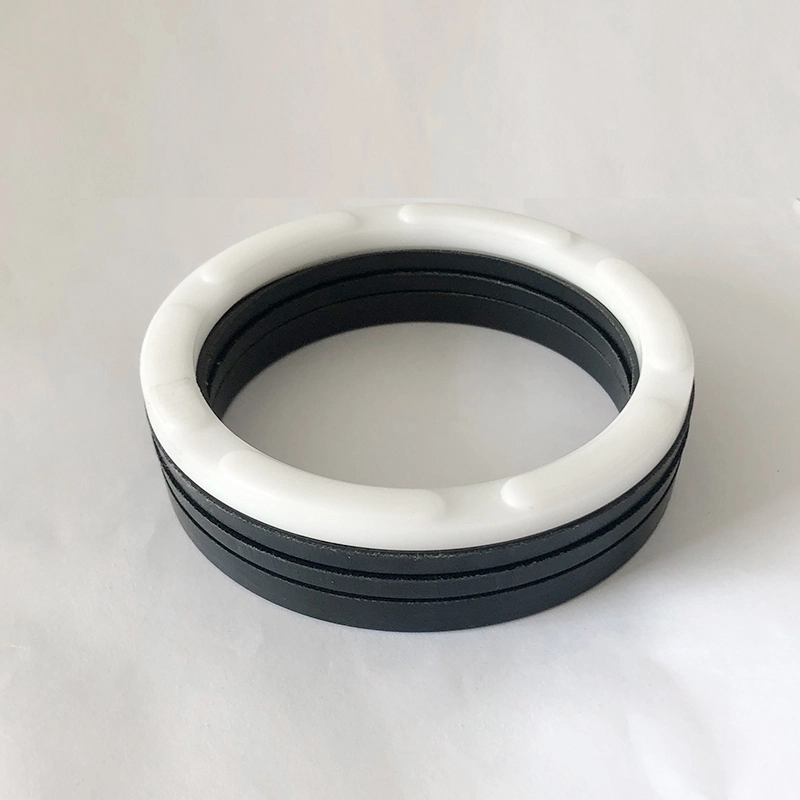

RCEK ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາຂອງຮູບຊົງ V-shaped, ແຫວນຄວາມກົດດັນແລະແຫວນຮອງ, ແລະເຫມາະສົມກັບການຜະລິດໄຮໂດຼລິກ Grease ເຂົ້າກັນໄດ້ກັບອຸປະກອນການປະທັບຕາຕ້ອງໄດ້ຖືກນໍາໃຊ້ໃນລະຫວ່າງການຕິດຕັ້ງ. ມັນບໍ່ສາມາດຕິດຕັ້ງໄດ້ໃນຮ່ອງ (ປິດ). ມັນຖືກໃຊ້ສໍາລັບການປະທັບຕາ piston ໃນພາລະຂະຫນາດກາງແລະຫນັກ. ຄຸນນະສົມບັດ:

1. ຄວາມຫຼາກຫຼາຍຂອງວັດສະດຸທີ່ມີຢູ່, ເຊິ່ງສາມາດປັບໄດ້ດີທີ່ສຸດໃຫ້ເຫມາະສົມກັບຈຸດປະສົງຕ່າງໆ;

2. ມັນສາມາດຖືກນໍາໃຊ້ໃນສະພາບການເຮັດວຽກທີ່ຮຸນແຮງແລະເຫມາະສົມກັບເກືອບທຸກສື່ແລະສະພາບທີ່ຫຍຸ້ງຍາກ;

3. ມັນມີຊີວິດການບໍລິການຍາວນານແລະສາມາດໃຊ້ສໍາລັບປະທັບຕານ້ໍາມັນຫລໍ່ (ການເລືອກວັດຖຸທີ່ເຫມາະສົມ);

4. ການປະຕິບັດການປະທັບຕາສາມາດປັບໄດ້, ແລະຂະຫນາດ Axial ສາມາດປັບໄດ້ໂດຍການເພີ່ມຫລືກໍາຈັດແຫວນປະກາດທີ່ມີຮູບຊົງ V;

ມັນສາມາດເຮັດວຽກໄດ້ຢ່າງມີປະສິດຕິຜົນເຖິງແມ່ນວ່າຄຸນນະພາບຂອງການປະທັບຕາກໍ່ບໍ່ດີ.

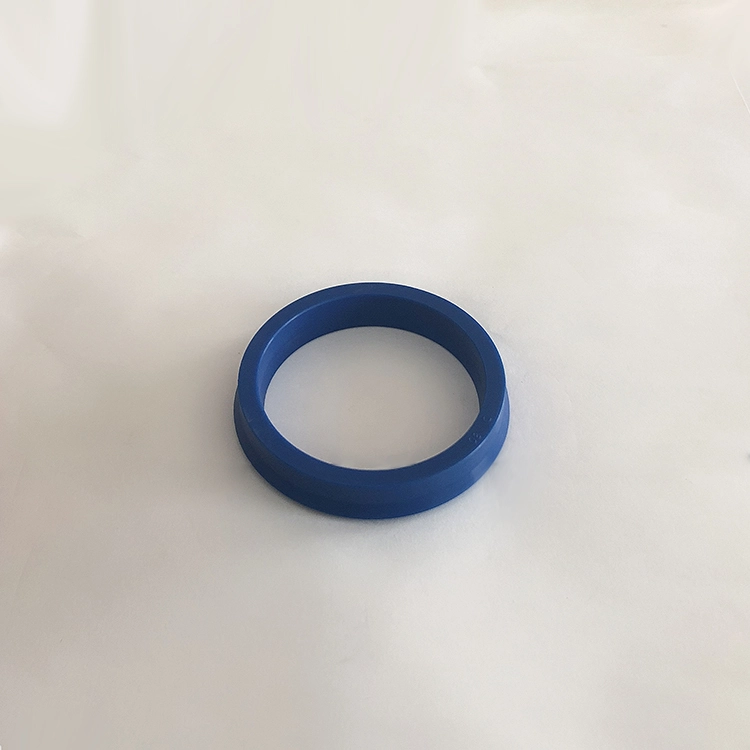

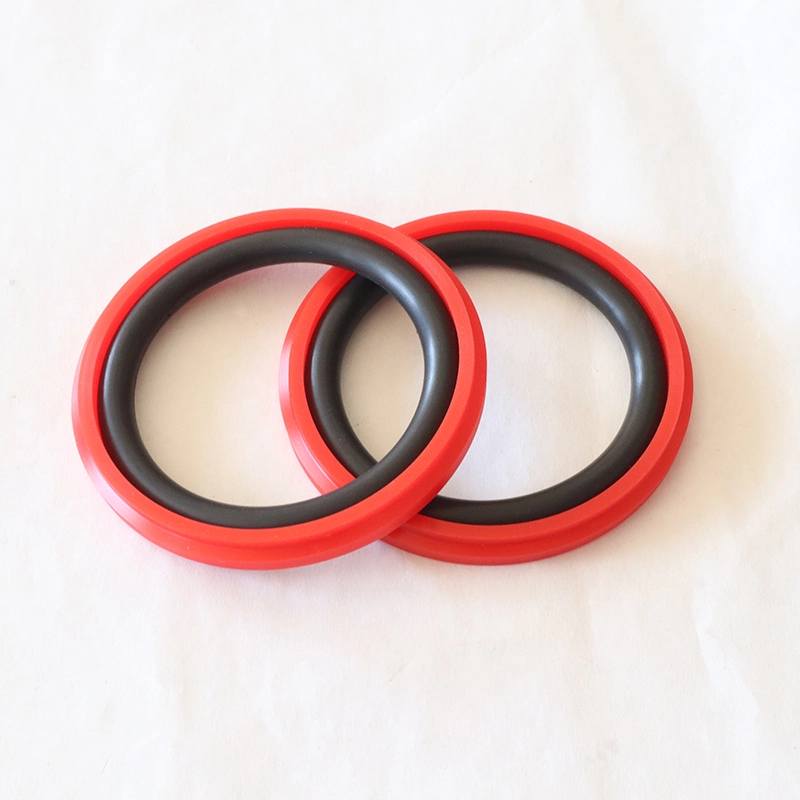

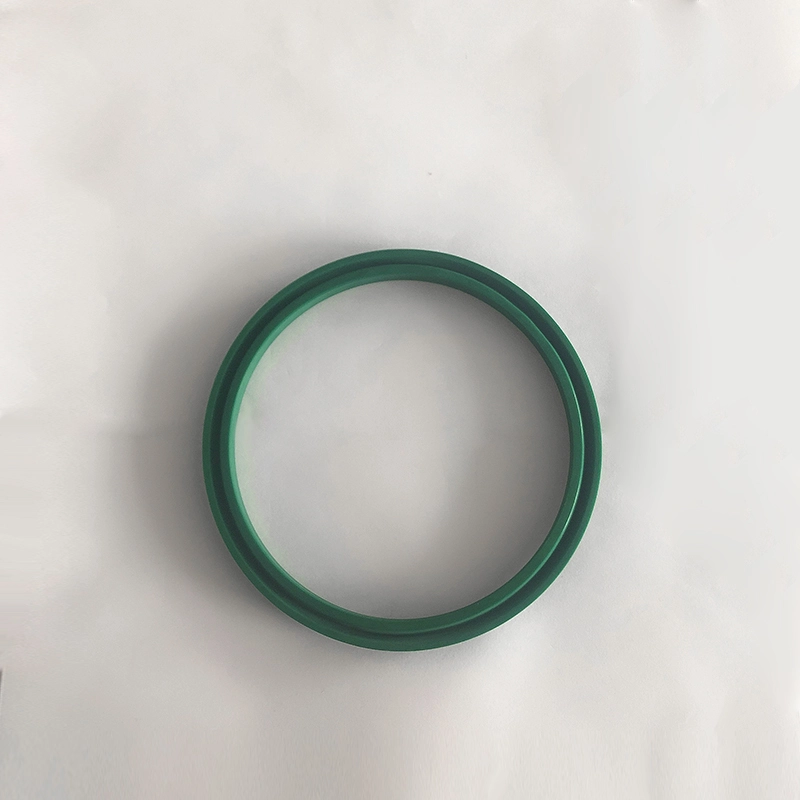

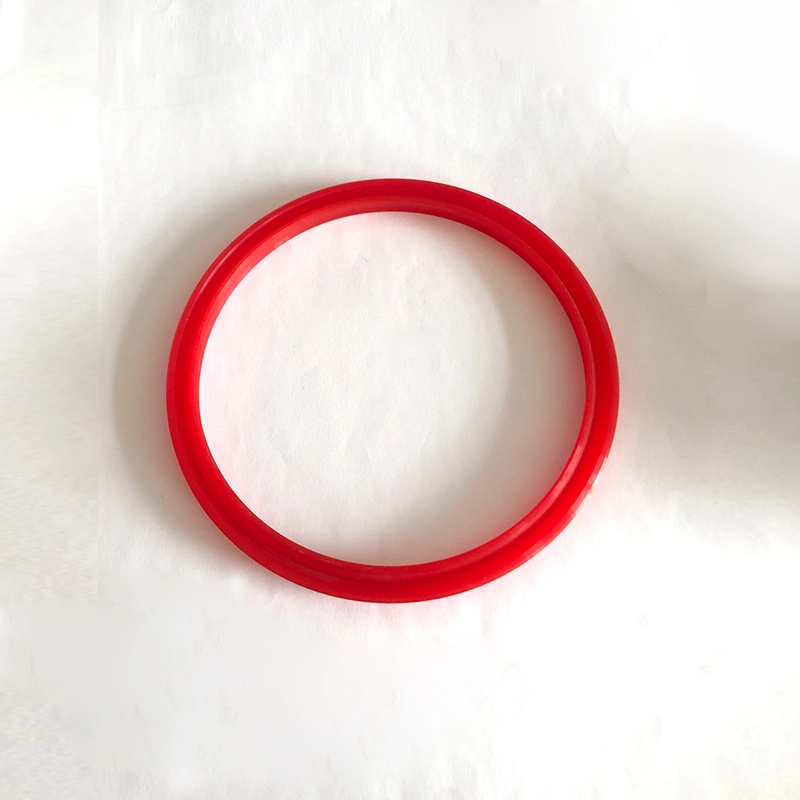

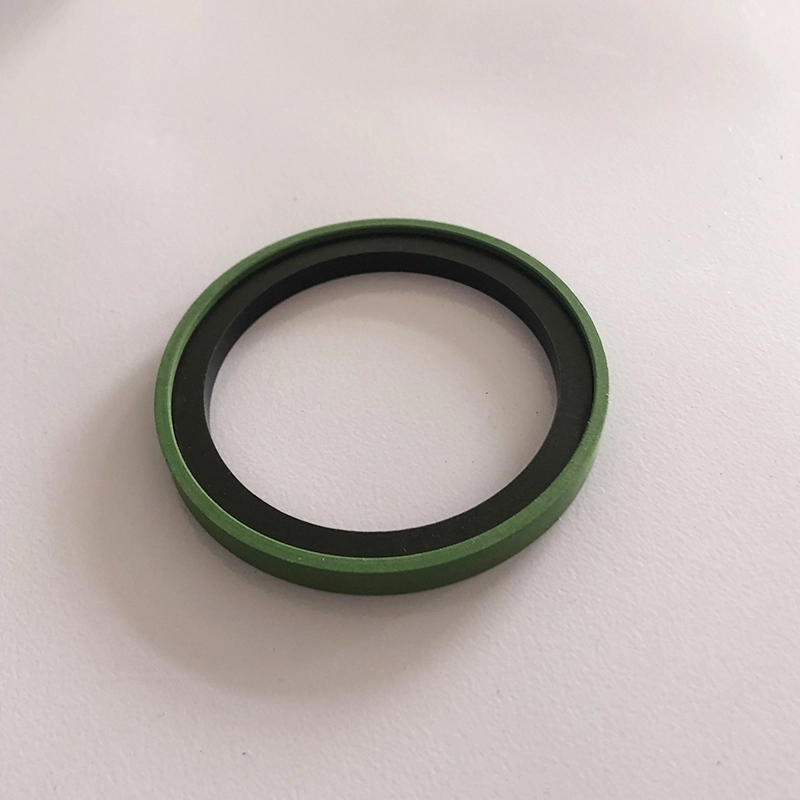

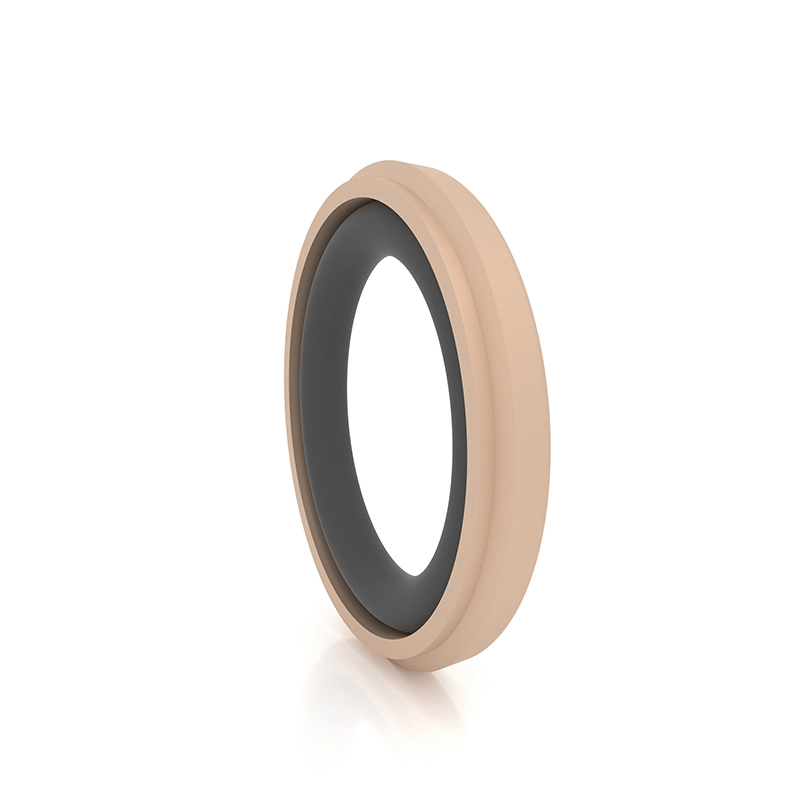

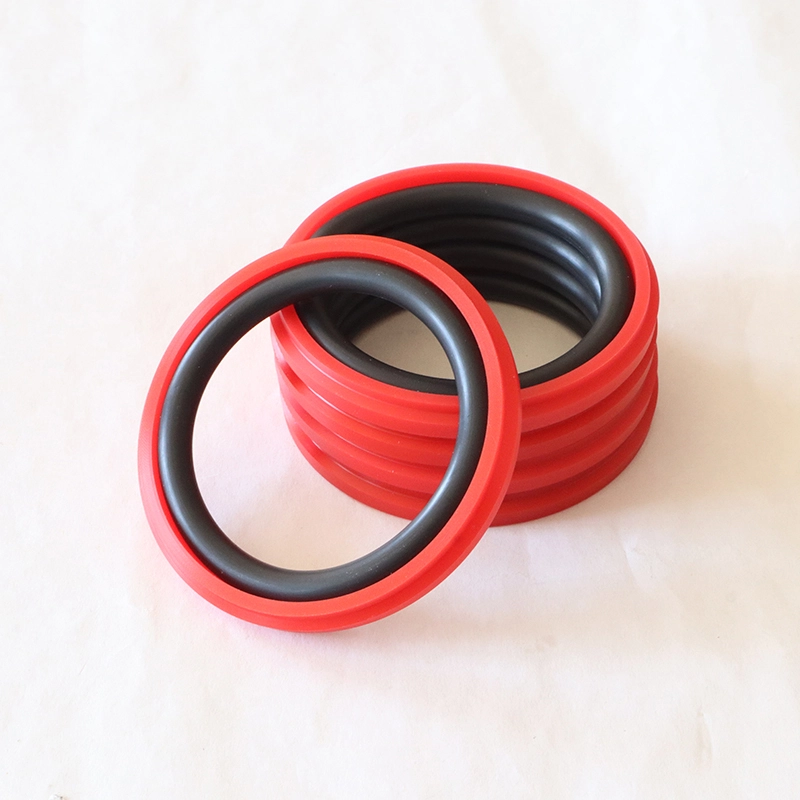

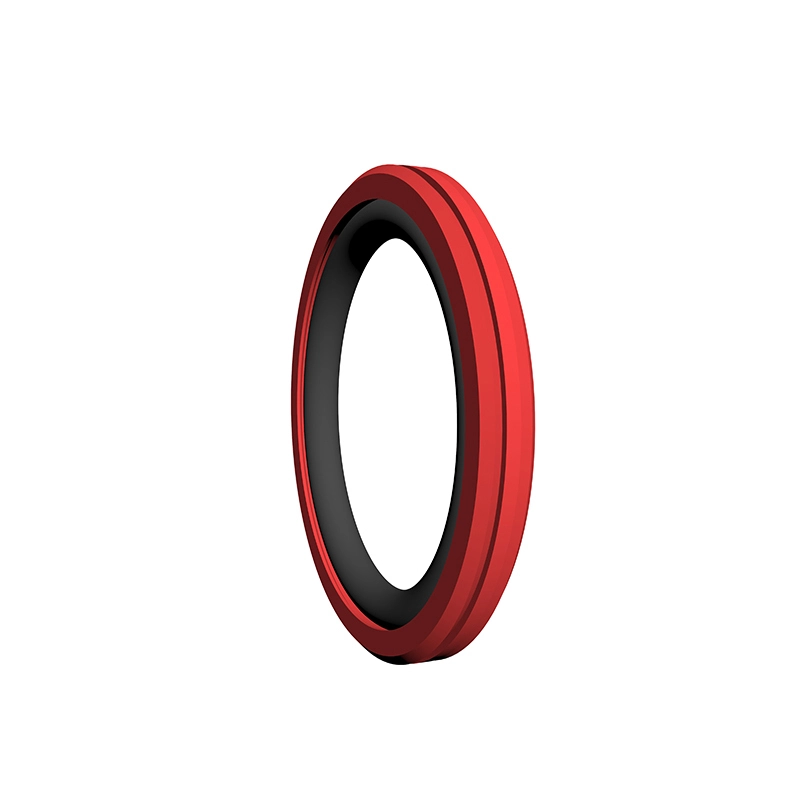

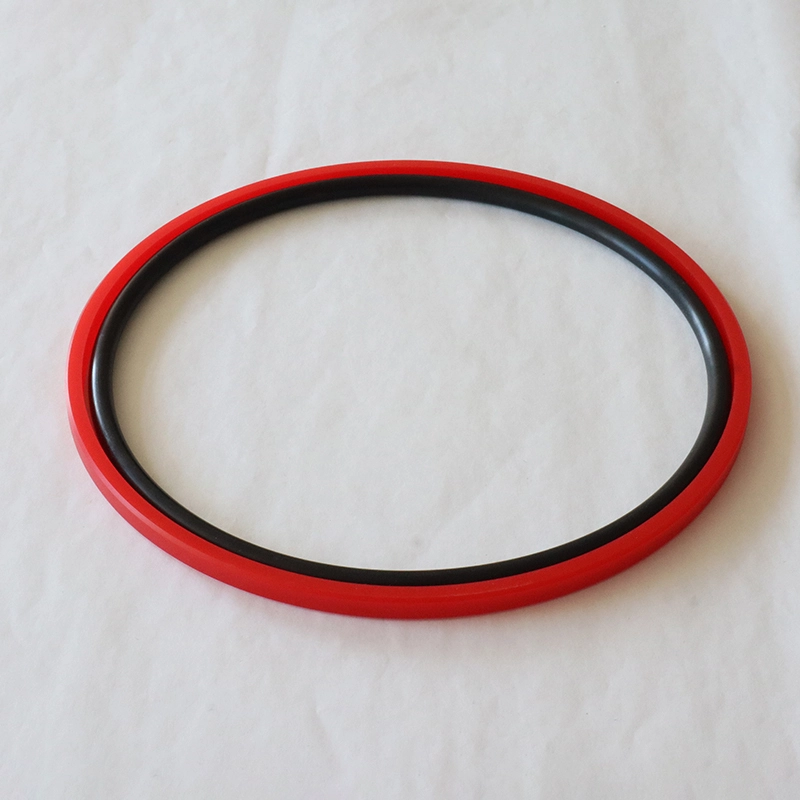

RCR ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາ PU ແລະແຫວນຢາງພາລາຮູບສີ່ຫລ່ຽມ, ເຫມາະສໍາລັບການປະທັບຕາຂອງໄຮໂດຼລິກ. ມັນແມ່ນຜະລິດຕະພັນທີ່ສົມບູນແບບຂອງຜະລິດຕະພັນແຫວນ glyd, ມີຄວາມສາມາດໃນການຮັກສາແລະຄວາມກົດດັນທີ່ດີກ່ວາແຫວນ glyd, ແລະສາມາດຕິດຕັ້ງໄດ້ໂດຍບໍ່ຕ້ອງໄດ້ຮັບການຊ່ວຍເຫຼືອໃນເຄື່ອງມືຕິດຕັ້ງ. ຄຸນລັກສະນະຂອງມັນ:

1. ການປະຕິບັດການປະທັບຕາທີ່ດີແລະສະຖຽນລະພາບ;

2. ການປະຕິບັດການຜະລິດທີ່ມີຄວາມກົດດັນຕ່ໍາກວ່າແຫວນ glyd, ແລະສາມາດຕິດຕັ້ງໄດ້ໂດຍບໍ່ຕ້ອງໃຊ້ເຄື່ອງມືຕິດຕັ້ງ;

3. ຄວາມວຸ້ນວາຍຕ່ໍາ, ຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ, ແລະການເຄື່ອນໄຫວທີ່ລຽບງ່າຍ;

4. ຊີວິດຍາວ, ສາມາດໃຊ້ສໍາລັບປະທັບຕາ lubrication ຟຣີນ້ໍາມັນ;

5. ສາມາດໃຊ້ສໍາລັບການຜະນຶກຄວາມກົດດັນຂອງ Bidirectional;

ຮ່ອງການຕິດຕັ້ງປະຕິບັດຕາມມາດຕະຖານ ISO7425 / 1.

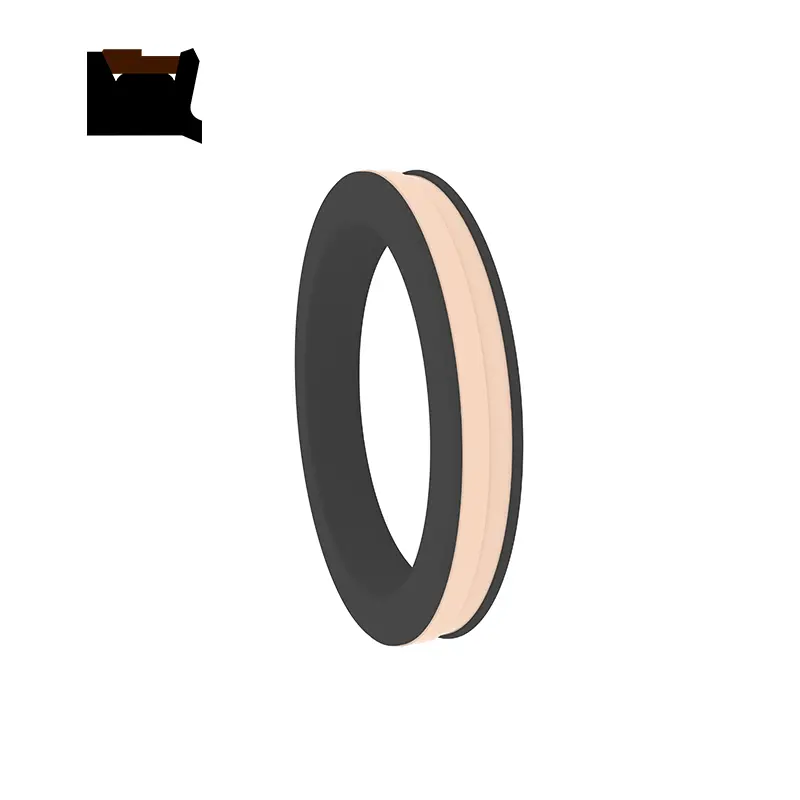

RPW ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາທີ່ມີຮູບຊົງພິເສດແລະແຫວນຢາງພາລາທີ່ມີຮູບຊົງທີ່ເຫມາະສົມສໍາລັບການປະທັບຕາໄຟຟ້າໄຮໂດຼລິກໄຮໂດຼລິກ. O-Ring ໃຫ້ກໍາລັງແຜ່ກະຈາຍແລະຊົດເຊີຍການສວມໃສ່ແຫວນປະທັບຕາ. ໂດຍທົ່ວໄປແລ້ວມັນຖືກນໍາໃຊ້ໂດຍສົມທົບກັບວົງການແນະນໍາ. ຄຸນນະສົມບັດ:

2. ສະຖຽນລະພາບຄວາມກົດດັນສູງພາຍໃຕ້ຄວາມກົດດັນແລະສະພາບທີ່ຫຍຸ້ງຍາກ;

3. ການປະທັບຕາທີ່ດີໃນຄວາມກົດດັນສູງແລະຕ່ໍາ;

ບໍ່ຕ້ອງມີເຄື່ອງມືຕິດຕັ້ງສໍາລັບການຕິດຕັ້ງ.

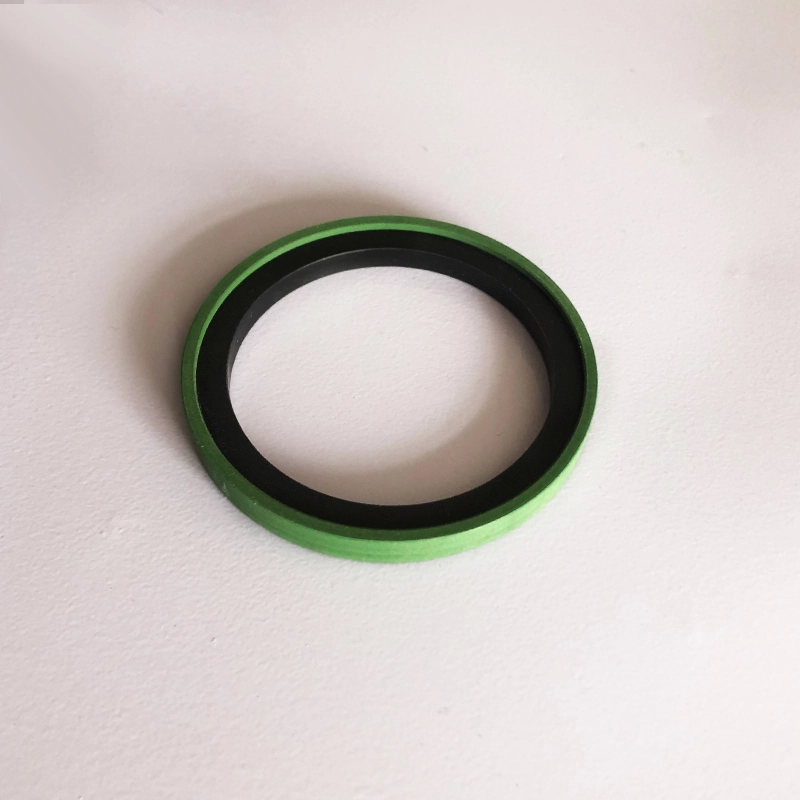

TDA ແລະ TDMA ປະກອບດ້ວຍ elastomer ທີ່ມີຮູບຊົງພິເສດ (ຫຼື polyurethane) ແລະມີຄຸນລັກສະນະຂອງການປະທັບຕາທີ່ດີ, ບໍ່ມີການເລືອທີ່ມີຄວາມກົດດັນແລະອື່ນໆ. TDMA ແມ່ນເຫມາະສົມສໍາລັບການຜະນຶກຄວາມກົດດັນສອງທາງຂອງ Pistons.

GGDA ປະກອບດ້ວຍແຫວນປະທັບຕາທີ່ເຕັມໄປດ້ວຍປລາສຕິກທີ່ເຕັມໄປດ້ວຍຖົງຢາງທີ່ມີຮູບຊົງຍາວສອງຫນ່ວຍ, ມີການປະທັບຕາທີ່ດີ, ມີຄວາມແຕກຕ່າງຍາວ, ບໍ່ມີການເລືອແລະລັກສະນະອື່ນໆ. ເຫມາະສໍາລັບການຜະນຶກຄວາມກົດດັນຂອງ Piston Bidirectional.

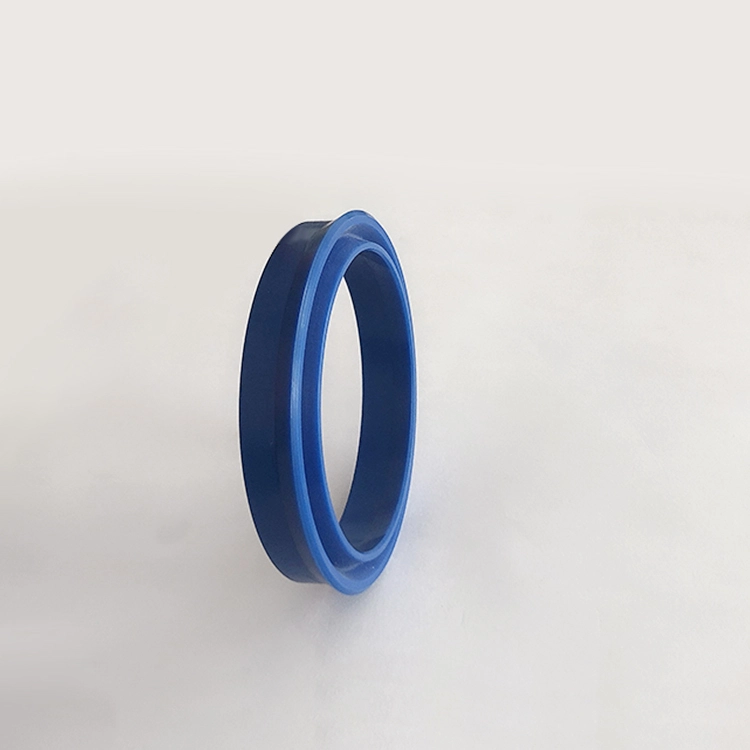

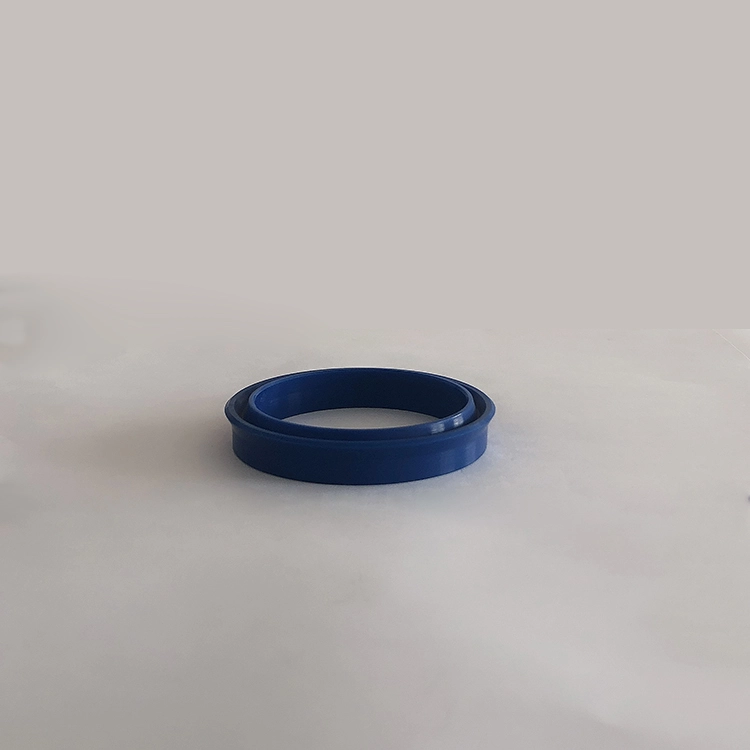

ແຫວນການປະທັບຕາ RCUP ແມ່ນການປະທັບຕາເປັນພິເສດໃນກະແສໄຟຟ້າ, ເຫມາະສໍາລັບການປະທັບຕາແບບໄຮໂດຼລິກ, ມີການປະຕິບັດການປະທັບຕາທີ່ດີ. ຮ່ອງຕາມມາດຕະຖານ ISO5597. ແຫວນປະເພດ YXD ປະເພດສໍາລັບ shaft ແມ່ນປະທັບຕາເປັນພິເສດທີ່ໃຊ້ໃນການຜະລິດເຄື່ອງຈັກຜະລິດແບບໄຮໂດຼລິກ, ມີການປະຕິບັດການປະທັບຕາທີ່ດີ. ໃນເວລາທີ່ໃຊ້ພາຍໃຕ້ 12 ~ 32mpa, ແຫວນທີ່ຮັກສາໄວ້ແມ່ນຈໍາເປັນຕ້ອງມີຢູ່ໃນສົ້ນຕີນ. ຮ່ອງໄດ້ປະຕິບັດຕາມມາດຕະຖານ JB / Zq42655-97. ຄຸນນະສົມບັດ:

1. ໃຊ້ໄດ້ກັບການໂຫຼດເບົາແລະການໂຫຼດຂະຫນາດກາງ;

2. ການປະທັບຕາທີ່ດີສໍາລັບການປະທັບຕາຄວາມກົດດັນສູງແລະມີຄວາມກົດດັນຕ່ໍາ;

3. ວັດສະດຸຫຼາກຫຼາຍຊະນິດແມ່ນມີຢູ່, ມີຄວາມຕ້ານທານສື່ທີ່ກວ້າງຂວາງ;

4. ໂຄງສ້າງທີ່ລຽບງ່າຍແລະການຕິດຕັ້ງງ່າຍແລະການບໍາລຸງຮັກສາ.

ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:

ການຄັດເລືອກເອກະສານ:

RC61, RC62

1. ວັດສະດຸຂອງວົງແຫວນ ONLINE ສາມາດເປັນ: R01 nitrile ຢາງພາລາ (NBR), R02 fluorurrubber (FKM), ແລະອື່ນໆ.

2. ວັດສະດຸແຫວນທີ່ຜະນຶກເຂົ້າ: PTFE3 ແບບມາດຕະຖານ PTFE3, ວັດສະດຸອື່ນທາງເລືອກ PTFE2, PTFE4, PTFE4, pu, ແລະອື່ນໆ.

ຕົກລົງ

1. ອຸປະກອນການແຫວນສີ່ຫລ່ຽມທີ່ກົງກັບຢາງ R01 nitrile

2. ວັດສະດຸຂອງແຫວນປະທັບຕາ: ວັດສະດຸ armmoplastic ປະສົມ.

RC63, RC64, SPG, RC66, AQ, AQF

1. ວັດສະດຸຂອງວົງແຫວນ ONLINE ສາມາດເປັນ: R01 nitrile ຢາງພາລາ (NBR), R02 fluorurrubber (FKM), ແລະອື່ນໆ.

2. ວັດສະດຸແຫວນແຫວນ: ວັດສະດຸແຫວນແບບມາດຕະຖານ PTFE3, ວັດສະດຸອື່ນໆທີ່ເປັນທາງເລືອກ PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. ທີ່ກົງກັບອຸປະກອນການແຫວນຢາງພາລາ: R01 Nitrile Rubber

2. . ຮັກສາອຸປະກອນການແຫວນ: Nylon Pa / PolyxyMethylene Pom

3. ແຫວນຄູ່ມື: Nylon Pa / PolyxyMeththylene Pom / polystrafluoroethylene PTFE

GDKK, RC677

1. ທີ່ມີຢູ່ໃນເອກະສານ Elastomer: R01 nitrile ຢາງພາລາ (NBR), R02 fluorurrubber (FKM), ແລະອື່ນໆ.

2. ອຸປະກອນການແຫວນແຫວນ: ວັດສະດຸມາດຕະຖານ PTFE3, ວັດສະດຸອື່ນທີ່ເປັນທາງເລືອກ PTFE2, PTFE4.

ກຸສົນ

2. ອຸປະກອນການ V-Ring: PolyTetrafluoroTorene, nitrile mands, nitrile cuts, nitrile

3. ສະຫນັບສະຫນູນວັດຖຸດິບ

rckr, RPW

1. ອຸປະກອນການແຫວນສີ່ຫລ່ຽມ: RO1 Nitrile Rubber (NBR)

2. ອຸປະກອນການສິ້ນສຸດຂອງວົງແຫວນ: pu

yxd

ຢາງພາລາ nitrile ທີ່ເປັນທາງເລືອກ (R01), flororurrubber (R02), Polyurethane (pu), ແລະອື່ນໆ.

ຕົວຢ່າງສັ່ງ:

ການສັ່ງຊື້ rivening rc61-40x29x4.2-PTFE3-R01-R01-R01-B-40X29X4.2-PTFE3-R02

RC61-Glyd Ring RC61-B-BIT SAT DXDX L-Material Code

rc62-80x60x10-PTFE3-R01 RC62 RC62 RC62 DXDXL PTFE3, R01 ລະຫັດເອກະສານ

ເຄື່ອງສັ່ງ OK-80x59x8 ເສັ້ນຜ່າສູນກາງ X. Groove X Groove diameter x groove ຄວາມກວ້າງ

Modeling Modeling RC63-80-PTFE3-R01 ຫຼື SPGC-80-PTFE3-R01

RC63 / SPGC-MODLION DIAMETER DIAMETER DIAMETER D PTFE3-STFE Code ລະຫັດວັດສະດຸ R01-O-Ring Code

ຄໍາສັ່ງ KDAS-80X60X20x22.4 ເສັ້ນຜ່າສູນກາງ Cerbinder X Groove diameter x groove ຄວາມກວ້າງ (l)

ຮູບແບບ TPM-80X60X20X22.4 ເສັ້ນຜ່າສູນກາງ Cerbinder X Groove X Groove Width (l)

ຕົວຢ່າງສັ່ງຊື້: GDKK-80 * 62 * 43 * 22.5-R01

ຮູບແບບ RC64-80-PTFE3-R01

ເສັ້ນຜ່າສູນກາງ RC64-Models 80-Cynlinder d PTFE3-PTFE ລະຫັດວັດສະດຸລະຫັດວັດສະດຸ R01-OGD

ຕົວຢ່າງສັ່ງຊື້: SPG-D * d * l-ptfe3-R01

rc66

ຮູບແບບ RC677-100X85X12.5-PTFE3-R01 ຫຼື Spgw-100x85x12.5-PTFE3 -R01

ເສັ້ນຜ່າສູນກາງ Cylinder Model X Groove ເສັ້ນຜ່າສູນກາງ X Groove Width PTFE PTFEP3-Modified ລະຫັດວັດສະດຸ PTFE

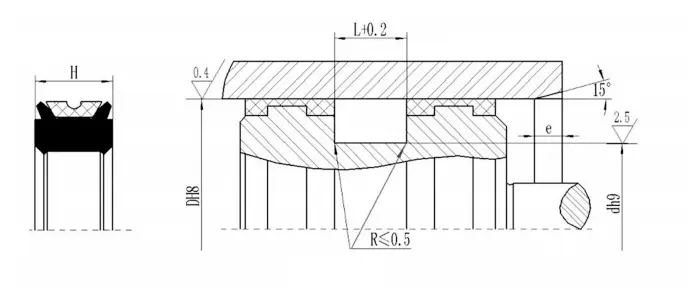

ກຸສົນ

ແບບ	ວັດຖຸ	ລະຄອນທີ່ໃຊ້ໄດ້	ປະທັບຕາ
rcek-a	V-Ring: NBR, Caterem, ແຫວນຄວາມກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: NBR Leveres: NBR Leveres / PA / POM / POFE	ອຸນຫະພູມປົກກະຕິ, ຄວາມກົດດັນສູງ	ດີ
rcek-b	V-ring: ຜ້າ fkm, ແຫວນຄວາມກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: FKM Cloth / PTFE	ອຸນຫະພູມສູງ, ຄວາມກົດດັນສູງ	ດີ
rcek-c	V-Ring: NBR, ກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: NBR Leveres / PA / POM / POM / PTFE	ອຸນຫະພູມປົກກະຕິ, ຄວາມກົດດັນກາງແລະຕໍ່າ	ດີເລີດ
rcek-d	V-ring: FKM, ແຫວນຄວາມກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: FKM Element / PTFE	ອຸນຫະພູມສູງ, ຄວາມກົດດັນກາງແລະຕໍ່າ	ດີເລີດ
rcek-e	V-Ring: NBR ແລະ NBR ການປະສົມປະສານຂອງ NBR, ແຫວນຄວາມກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: NBR Leveres: NBR Leveres: NBR Levers: NBR Levers: NBR Levers: NBR Levers: NBR Levers: NBR Levers: NBR Levers: NBR Levers: NBR Levers: NBR Levers: NBE Clothers / PO / POM / PTFE	ອຸນຫະພູມປົກກະຕິ, ຄວາມກົດດັນປານກາງແລະສູງ	ດີເລີດ
rcek-f	V-RING: FKM ແລະ FKM COMMIUT & FKM & FKM SIMPION, ແຫວນຄວາມກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: FKM Element / PTFE	ອຸນຫະພູມສູງ, ກາງແລະຄວາມກົດດັນສູງ	ສໍາຫຼວດ
rcek-g	V-Ring, ແຫວນຄວາມກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: PTFE1 / PTFE2 / PTFE3 / PTFE4	ອຸນຫະພູມສູງແລະມີຄວາມກົດດັນໃນສື່ທີ່ເຂັ້ມແຂງ	ດີເລີດ
rcek-h	V-ring: pu, ແຫວນຄວາມກົດດັນ, ແຫວນສະຫນັບສະຫນູນ: PU / PO / POM / PTFE	ອຸນຫະພູມປົກກະຕິ, ຄວາມກົດດັນປານກາງແລະສູງ	ປະທັບຕາ
ເຄື່ອງສັ່ງແບບ RCEK-A-A-120 × 95x25.3 ເສັ້ນຜ່າສູນກາງກະບອກສູບ Model-Cylinder X Groove X Groove Width Width X Groove

AQF

ສ່າງ

ໄດ້

ນ້ໍາຕາ

ຄວາມຍາວຂອງ Chamfer

ລະດັບເສັ້ນຜ່າສູນກາງ Cynlinder	ຄວາມຍາວຂອງ chamfer e≥
40-89	6
90-144	7
145-320	10
321-670	15

ກະຫລວຍ

ggda

rcup

ຕົວຢ່າງສັ່ງຊື້: ຄໍາສັ່ງ RCUP D63 × 48 ×ຫມໍ້ແປງກົມ 48 × 48 ×ແກນເສັ້ນຜ່າສູນກາງ×ກາ

yxd

ເສັ້ນຜ່າສູນກາງເສັ້ນຜ່າສູນກາງລະຫັດທີ່ມີມູນຄ່າຄວາມສູງ - ວັດສະດຸຄວາມສູງ

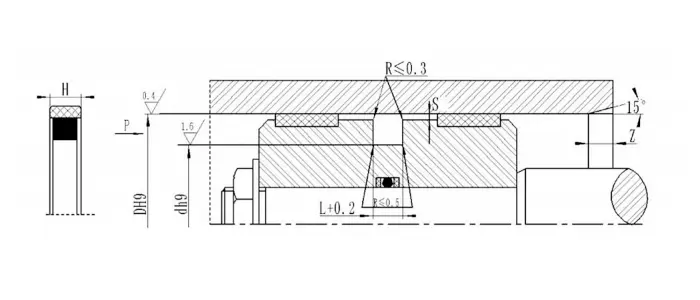

ສະເພາະ:

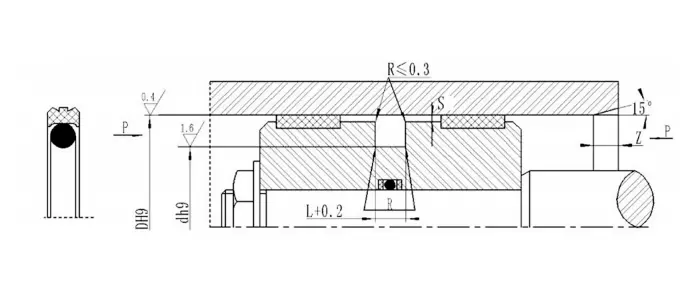

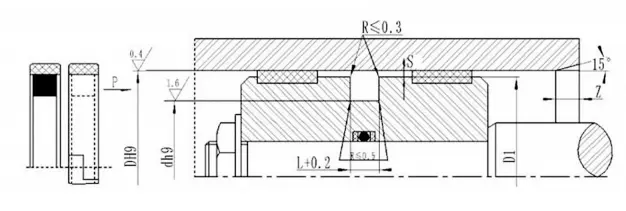

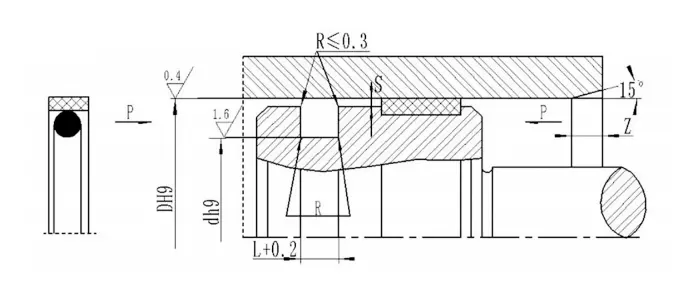

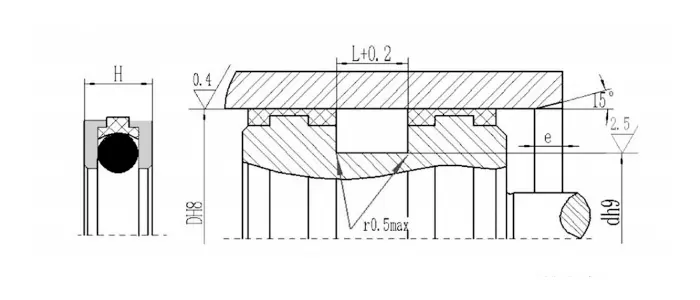

rc61

ລະດັບ Aperture d h9			ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L^+0.2	ການເກັບກູ້ Radial SMAX SMAX		ມຸມມົນ RMAX	ພົມ ຈິ້ນ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring
ປະເພດມາດຕະຖານ	ການໂຫຼດແສງສະຫວ່າງ	ບັນທົກ	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L^+0.2	0 ~ 20mpa	20 ~ 40mpa	ມຸມມົນ RMAX	ພົມ ຈິ້ນ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring
8 ~ 14.9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330-669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າສູນກາງຂຸມ≤30mm, ແນະນໍາໃຫ້ໃຊ້ groove ເປີດ.
2. ສໍາລັບຄວາມກົດດັນ> 40mpa, ພື້ນທີ່ຮາກຂອງປະທັບຕາໃຊ້ສູງສຸດທີ່ສູງສຸດ H8 / F8 Fit

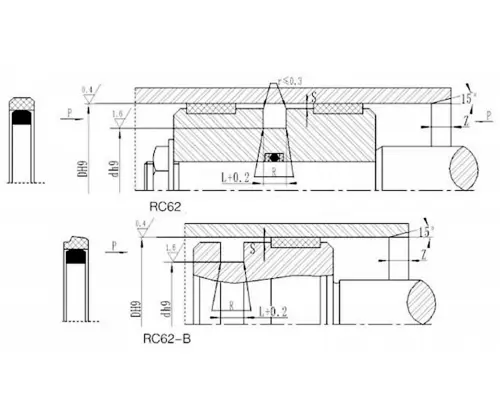

rc62

ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	ການເກັບກູ້ Radial SMAX SMAX		ມຸມມົນ RMAX	ພົມ ຈິ້ນ
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	0-20mpa	20 ~ 40mpa	ມຸມມົນ RMAX	ພົມ ຈິ້ນ
20 ~ 49.9	D-10	5	0.40	0.30	0.3	4
50 ~ 59.9	D-15	7.5	0.40	0.30	0.4	5
60 ~ 149.9	D-20	10	0.50	0.40	0.4	6
150 ~ 244.9	D-25	12.5	0.60	0.50	0.4	8.5
245 ~ 519.9	D-30	15	0.70	0.60	0.8	10
520 ~ 769.9	D-35	17.5	0.80	0.70	1.2	13
770 ~ 1500	D-40	20	0.80	0.70	1.2	15
ຫມາຍເຫດ: 1. ສໍາລັບຂຸມເສັ້ນຜ່າສູນກາງ≤ 30mm, ແນະນໍາໃຫ້ໃຊ້ groove ເປີດ.
2. ສໍາລັບຄວາມກົດດັນ> 40mpa, ພື້ນທີ່ຮາກຂອງປະທັບຕາໃຊ້ SA Max H8 / F8 FIT Tolance.

ຕົກລົງ

ແບບ	DH9	DH9	L^+0.2	D1	ແບບ	DH9	DH9	L^+0.2	D1	ແບບ	DH9	DH9	L^+0.2	D1
OK-25 * 16 * 4.2	25	16	4.2	24.3	ok-90 * 74.5 * 6.3	90	74.5	6.3	89.0	ok-160 * 139 * 8.0	160	139	8.0	158.8
OK-32 * 21 * 4.2	32	21	4.2	31.3	ok-95 * 74 * 8.0	95	74	8.0	94.0	ok-170 * 149 * 8.0	170	149	8.0	168.8
OK-40 * 26.3 * 5.8	40	26.3	5.8	39.2	OK-100 * 79 * 8.0	100	79	8.0	99.0	ok-180 * 159 * 8.0	180	159	8.0	178.8
Ok-40 * 29 * 4.2	40	29	4.2	39.3	OK-100 * 84.5 * 6.3	100	84.5	6.3	99.0	ok-190 * 169 * 8.0	190	169	8.0	188.8
OK-50 * 34,5 * 6.3	50	34.5	6.3	49.0	ok-105 * 84 * 8.0	105	84	8.0	103.8	OK-200 * 179 * 8.0	200	179	8.0	198.8
OK-50 * 39 * 4.2	50	39	4.2	49.3	ok-110 * 89 * 8.0	110	89	8.0	108.8	ok-210 * 189 * 8.0	210	189	8.0	208.4
ok-60 * 41.7 * 7	60	41.7	7.0	59.2	ok-110 * 94.5 * 6.3	110	94.5	6.3	109.0	Ok-220 * 199 * 8.0	220	199	8.0	218.4
ok-60 * 49 * 4.2	60	49	4.2	59.3	ok-115 * 94 * 8.0	115	94	8.0	113.8	ok-230 * 209 * 8.0	230	209	8.0	228.4
ok-63 * 44.7 * 7.0	63	44.7	7.0	62.2	ok-120 * 99 * 8.0	120	99	8.0	118.3	ok-240 * 219 * 8.0	240	219	8.0	238.4
ok-63 * 47.5 * 6.3	63	47.5	6.3	62.0	ok-125 * 104 * 8.0	125	104	8.0	123.8	ok-250 * 229 * 8.0	250	229	8.0	248.4
ok-70 * 51.7 * 7.0	70	51.7	7.0	69.2	ok-125 * 109.5 * 6.3	125	109.5	6.3	124.0	ok-280 * 225.5 * 8.0	280	255.5	8.0	278.4
OK-70 * 59 * 4.2	70	59	4.2	69.3	ok-130 * 109 * 8.0	130	109	8.0	128.8	ok-300 * 272 * 9.5	300	272	9.5	297.8
ok-75 * 54 * 8.0	75	54	8.0	74.2	ok-130 * 114,5 * 6.3	130	114.5	6.3	129.0	ok-320 * 292 * 9.5	320	292	9.5	317.8
ok-75 * 59,5 * 6.3	75	59.5	6.3	74.0	ok-135 * 114 * 8.0	135	114	8.0	133.5	ok-330 * 302 * 9.5	330	302	9.5	327.8
ok-80 * 59 * 8.0	80	59	8.0	79.0	ok-135 * 119.5 * 6.3	135	119.5	6.3	134.0	ok-350 * 322 * 9.5	350	322	9.5	347.8
ok-80 * 64.5 * 6.3	80	64.5	6.3	79.0	ok-140 * 119 * 8.0	140	119	8.0	138.8	ok-370 * 342 * 9.5	370	342	9.5	367.8
ok-85 * 64 * 8.0	85	64	8.0	84.0	ok-145 * 124 * 8.0	145	124	8.0	143.8	ok-420 * 392 * 9.5	420	392	9.5	417.8
ok-90 * 69 * 8.0	90	69	8.0	89.0	ok-150 * 129 * 8.0	150	129	8.0	148.8

rc63

ລະດັບ Aperture d h9	Groove Diameter d h9		ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	ການເກັບກູ້ Radial S_ຂອງ_x	ມຸມກົມ RMAX	ພົມ Z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
ລະດັບ Aperture d h9	ໄຮໂດຼລິກ	ຄວາມອິດເມື່ອຍຕ່ໍາແລະໄຮໂດຼລິກ	ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	ການເກັບກູ້ Radial S_ຂອງ_x	ມຸມກົມ RMAX	ພົມ Z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
6 ~ 13	D-3	D-3.5	2.5	0.2	0.4	3	1.9
14 ~ 26	D-4	D-4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	D-6	D-6.6	4.7	0.3	1	5	3.5
57 ~ 169	D-10	D-10.6	7.5	0.35	1	6	5.7
170 ~ 1500	D-15	D-15.6	11.0	0.4	2.5	8	8.6

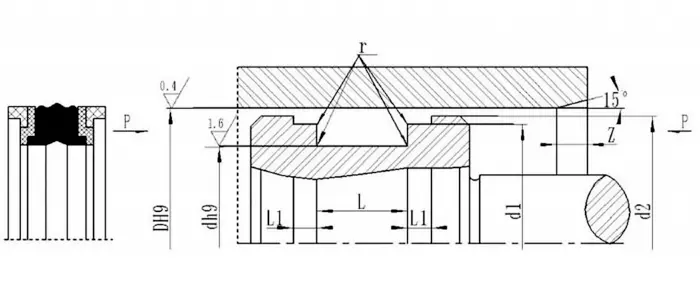

KDAS

ແບບ	ຂະຫນາດ						ແບບ	ຂະຫນາດ
ແບບ	D	d	D1	d2	L	l1	ແບບ	D	d	D1	d2	L	l1
KDAS-20	20	11	17	19	13.5	2.1	KDAS-25/2	25	16	22	24	13.5	2.1
KDAS-22	22	13	19	21	13.5	2.1	KDAS-28	28	19	25	27	13.5	2.1
KDAS-25/1	25	15	22	24	12.5	4	KDAS-30	30	21	27	29	13.5	2.1

ເກ່້າງ

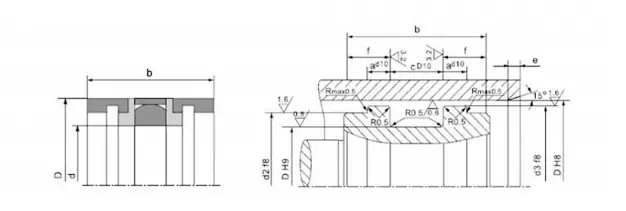

ເລກຜະລິດຕະພັນ	D	d	b	d₂	d₃	a	c	f	e
gdkk-40	40	26	32	32	36	3	15.5	8.25	7
gdkk-45	45	31	32	37	41		15.5	8.25
gdkk-50	50	34	39	42	46		20.5	9.25
gdkk-56	56	40		48	52
gdkk-63	63	47		55	59
gdkk-65	65	49		57	61
gdkk-70	70	54		62	66
gdkk -75	75	59		67	71
gdkk -80	80	62	43	72	76		22.5	10.25
gdkk -85	85	67		77	81
gdkk-90	90	72		82	86
gdkk-95	95	77		87	91
gdkk-100	100	82		92	96				10
gdkk-110	110	92		102	106
gdkk-115	115	97		107	111
gdkk-120	120	102		112	116

rc64

ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ DH9	ຄວາມກວ້າງຂອງຮ່ອງ L⁺^0.²	ມຸມມົນ RMAX	ການເກັບກູ້ Radial SMAX	ພົມ ຈິ້ນ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
14 ~ 22.9	D-5.2	3.8	0.6	0.25	3	2.65
23 ~ 49.9	D-6.6	4.8	1	0.3	4	3.55
50 ~ 119.9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-13.0	9.5	1.8	0.4	8	7.00
ຫມາຍເຫດ: ສໍາລັບເສັ້ນຜ່າສູນກາງ cylinder ≤30mm, ເປີດ groove ເປີດ.

SPG

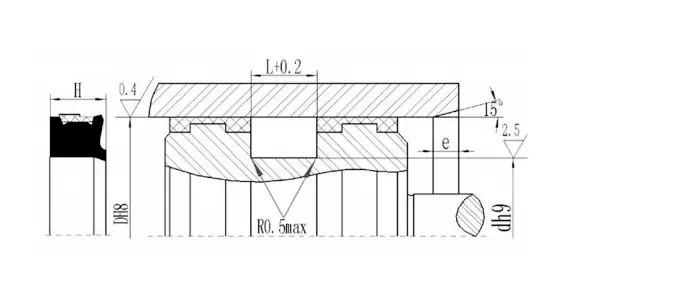

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

rc66

ການສັ່ງຊື້: RC66-D * D * L-PTFE3-R01 (ເສັ້ນຜ່າສູນກາງນອກ * ດ້ານໃນ * Groove Width) PTFE3) PTFE3) PTFE3, R01- ລະຫັດເອກະສານ
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
ຫມາຍເຫດ: ຂະຫນາດບໍ່ໄດ້ຖືກລະບຸຢູ່ໃນຕາຕະລາງນີ້, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາ.

rc677

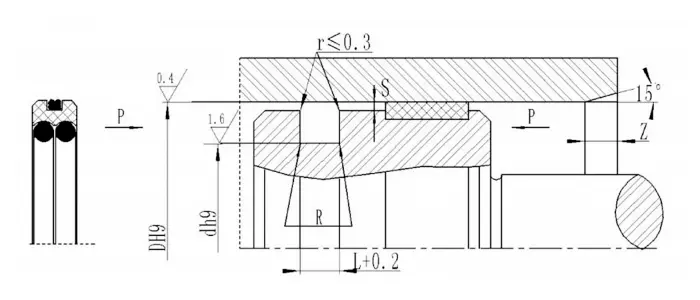

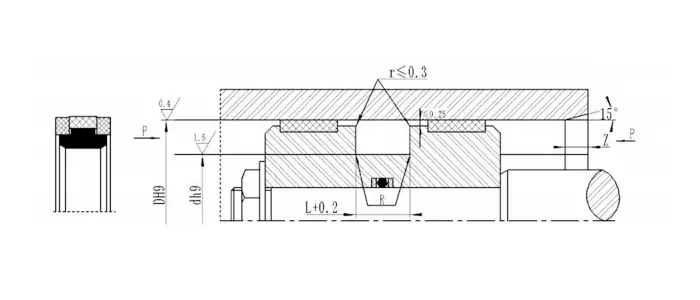

DH9	d h9	L⁺⁰^.²	Z	R	DH9	d h9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

ກຸສົນ

ຂໍ້ສະເພາະແລະຂະຫນາດ
ເສັ້ນຜ່າສູນກາງ	ເສັ້ນຜ່າກາງດ້ານລຸ່ມ	ເສັ້ນຜ່າສູນກາງພື້ນຖານ	ຄວາມກວ້າງ	ທິດທາງນາທີ	ເສັ້ນຜ່າສູນກາງ	ເສັ້ນຜ່າກາງດ້ານລຸ່ມ	ເສັ້ນຜ່າສູນກາງພື້ນຖານ	ຄວາມກວ້າງ	ທິດທາງນາທີ

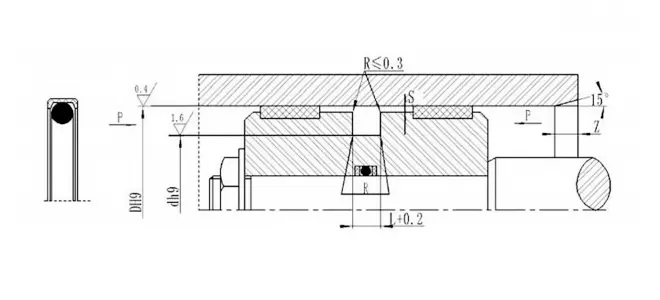

DH9	d h9	D 1	L	Z	DH9	d h9	D 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

ສັ່ງຊື້ຕົວຢ່າງ aq0800 80 × 64,5 × 64,5 (d × d × L) PTFE3-R01 PTFE3 PTFE3 PTFE3
ເລກຜະລິດຕະພັນ	D	d	L⁺⁰^.²	R_ຂອງ_x	ເລກຜະລິດຕະພັນ	D	d	L⁺⁰^.²	R_ຂອງ_x	ເລກຜະລິດຕະພັນ	D	d	L⁺⁰^.²	R_ຂອງ_x
AQ0160	16	5	4.2	0.8	AQ0800L	80	64.5	6.3	1.2	AQ1500	150	129	8.1	1.6
add0180	18	7	42	0.8	AQ0800	80	59	8.1	1.6	AQ1600	160	139	8.1	1.6
AQ0200	20	9	4.2	0.8	AQ0850L	85	69.5	6.3	1.2	AQ1700	170	149	8.1	1.6
AQ0220	22	11	4.2	0.8	AQ0850	85	64	8.1	1.6	AQ1800	180	159	8.1	1.6
AQ0250	25	14	4.2	0.8	AM0900L	90	74.5	6.3	1.2	AQ1900	190	169	8.1	1.6
AQ0280	28	17	4.2	0.8	AQ0900	90	69	8.1	1.6	AQ2000	200	179	8.1	1.6
AQ0300	30	19	4.2	0.8	AQ0950L	95	79.5	6.3	1.2	AQ2100	210	189	8.1	1.6
AQ0320	32	21	4.2	0.8	AQ0950	95	74	8.1	1.6	AQ2200	220	199	8.1	1.6
AQ0350	35	24	4.2	0.8	AQ1000L	100	84.5	6.3	1.2	AQ2300	230	209	8.1	1.6
AQ0400	40	29	4.2	0.8	AQ1000	100	79	8.1	1.6	AQ2400	240	219	8.1	1.6

AQF

ການສັ່ງຊື້ຕົວຢ່າງ qf0800 80 × 67 × 67 (D × d × d) ລະຫັດເອກະສານ PTFE3-R01
ເລກຜະລິດຕະພັນ	D H9	d H9	L⁺⁰^.²	R_ຂອງ_x	ເລກຜະລິດຕະພັນ	D H9	d H9	L⁺⁰^.²	R_ຂອງ_x	ເລກຜະລິດຕະພັນ	D H9	d H9	L⁺⁰^.²	R_ຂອງ_x
AQF0400	40	30	6.3	1.2	AQF01150	115	102	8.3	1.6	AQF3200	320	302	12.3	3
AQF0420	42	32	6.3	1.2	AQF01200	120	107	8.3	1.6	AQF3500	350	332	12.3	3
AQF0450	45	35	6.3	1.2	AQF01250	125	112	8.3	1.6	AQF4000	400	382	12.3	3
AQF0480	48	38	6.3	1.2	AQF01300	130	117	8.3	1.6	AQF4200	420	402	12.3	3
AQF0500	50	40	6.3	1.2	AQF1350	135	117	12.3	3	AQF4500	450	432	12.3	3
AQF0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	AQF4800	480	449	16.3	3
AQF0550	55	45	6.3	1.2	AQF1500	150	132	12.3	3	AQF5000	500	469	16.3	3
AQF0600	60	50	6.3	1.2	AQF1600	160	142	12.3	3	AQF6000	600	569	16.3	3
AQF0630	63	53	6.3	1.2	AQF1700	170	152	12.3	3	AQF7000	700	669	16.3	3

ສ່າງ

D	d	L	D1	D	d	L	D1	D	d	L	D1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

ໄດ້

ລະດັບ Aperture d h9			ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	ການເກັບກູ້ Radial SMAX SMAX		ມຸມມົນ RMAX	ພົມ Z	ເສັ້ນຜ່າສູນກາງສາຍ O-ring
ປະເພດມາດຕະຖານ ໄດ້	ການໂຫຼດແສງສະຫວ່າງ RPW-Q	ບັນທົກ rpw-z	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	0 ~ 20mpa	20-40mpa	ມຸມມົນ RMAX	ພົມ Z	ເສັ້ນຜ່າສູນກາງສາຍ O-ring
8 ~ 14.9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330 ~ 669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
ຫມາຍເຫດ: 1. ສໍາລັບຂຸມເສັ້ນຜ່າສູນກາງ≤ 30mm, ແນະນໍາໃຫ້ໃຊ້ groove ເປີດ.
2. ສໍາລັບຄວາມກົດດັນ> 40mpa, ພື້ນທີ່ຮາກຂອງປະທັບຕາໃຊ້ H8 / F8 FIT TOLERENT.

ນ້ໍາຕາ


ເລກສັ່ງ	DH8	DH9	l + 0.2	ເລກສັ່ງ	DH8	DH9	l + 0.2	ເລກສັ່ງ	DH8	DH9	l + 0.2
tda0400	40	32	7.5	TDA1150	115	100	13	tda2800	280	260	17
tda0450	45	37	7.5	tda1200	120	105	13	tda3000	300	280	17
tda0500	50	42	7.5	TDA1250	125	110	13	tda3200	320	300	17
tda0550	55	45	7.5	tda1300	130	115	13	tda3500	350	320	21
tda0600	60	45	13	TDA1400	140	120	13	tda3700	370	345	17
tda0630	63	53	8.5	TDA1450	145	125	13	tda3800	380	350	21
tda0630a	63	48	13	tda1500	150	130	13	TDAA3900	390	360	21
tda0650	65	50	8.5	tda1600	160	140	13	tda4100	410	380	21
tda0650a	65	50	13	tda1600A	160	140	17	tda4300	430	400	21
TdA0700	70	55	13	tda1700	170	150	17	tda4500	450	420	21
tda0750	75	60	13	tda1800	180	160	17	tda4800	480	450	21
tda0800	80	65	13	TDA1900	190	170	17	tda5000	500	475	17
tda0850	85	70	13	tda2000	200	180	17	TDA5100	510	480	21
tda0900	90	75	13	TDA2100	210	190	17	TDA5900	590	560	21
tda0950	95	80	13	tda2200	220	200	17	tda6000	600	570	21
tda1000	100	85	13	TDA2250	225	205	17	TDA6700	670	640	21
TDA1100	110	95	13	TDA2500	250	230	17
ຫມາຍເຫດ: ຖ້າສະເພາະທີ່ຕ້ອງການບໍ່ໄດ້ຢູ່ໃນຕາຕະລາງນີ້, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາ.

ກະຫລວຍ

ຂະຫນາດການຕິດຕັ້ງ										ຄວາມຍາວຂອງ Chamfer
cylinder diamerdh8	groove ລຸ່ມ diighterdh9		ຄວາມກວ້າງສະລັອດຕິງ l + 0.2		ປະທັບຕາຄວາມສູງ h				ລະດັບເສັ້ນຜ່າສູນກາງ Cynlinder		ຄວາມຍາວຂອງ Chamfer ≥
40-120	D-10		16		15				40-124		7
121-300	D-12		16		15				125-299		10
301-380	D-14		16		15				300-630		15
> 380	D-16		16		15

ເລກສັ່ງ	DH8	DH9		L^+0.2	ເລກສັ່ງ	DH8	DH9	L^+0.2		ເລກສັ່ງ		DH8	DH9	L^+0.2
TDMA0400	40	30		16	tdma1150	115	105	16		TDMA2500		250	238	16
TDMA0450	45	35		16	TDMA1200	120	110	16		TDMA2800		280	268	16
TDMA0500	50	40		16	TDMA1250	125	113	16		tdma3000		300	288	16
TDMA0550	55	45		16	TDMA1300	130	118	16		TDMA3200		320	306	16
TDMA0560	56	46		16	TDMA1350	135	123	16		TDMA3500		350	336	16
TDMA0600	60	50		16	TDMA1400	140	128	16		TDMA3800		380	366	16
TDMA0630	63	53		16	TDMA1500	150	138	16		tdma4000		400	384	16
TDMA0650	65	55		16	TDMA1600	160	148	16		TDMA4200		420	404	16
TDMA0700	70	60		16	TDMA1700	170	158	16		TDMA4500		450	434	16
TDMA0750	75	65		16	TDMA1800	180	168	16		TDMA4800		480	464	16
TDMA0800	80	70		16	TDMA1900	190	178	16		tdma5000		500	484	16
TDMA0850	85	75		16	tdma2000	200	188	16		TDMA5600		560	544	16
TDMA0900	90	80		16	TDMA2100	210	198	16		tdma6000		600	584	16
tdma1000	100	90		16	TDMA2200	220	208	16		TDMA6300		630	614	16
TDMA1100	110	100		16	TDMA2250	225	213	16
ຫມາຍເຫດ: ສະເພາະທີ່ຕ້ອງການບໍ່ໄດ້ຢູ່ໃນຕາຕະລາງນີ້, ແຕ່ກໍ່ສາມາດຜະລິດໄດ້. ກະລຸນາຕິດຕໍ່ພວກເຮົາ.

ggda

ຂະຫນາດການຕິດຕັ້ງ											ຄວາມຍາວຂອງ Chamfer
ຂະຫນາດການຕິດຕັ້ງ									ລະດັບເສັ້ນຜ່າສູນກາງ Cynlinder		ຄວາມຍາວຂອງ Chamfer ≥
									<99		7
ເສັ້ນຜ່າສູນກາງ DH8	ເສັ້ນຜ່າສູນກາງດ້ານລຸ່ມຂອງ Groove DH9			ຄວາມກວ້າງສະລັອດຕິງ l⁺⁰^.²	ປະທັບຕາຄວາມສູງ h				100-199		10
<96	D-16.8			8	7.5				100-199		10
96-190	D-20			10	9.5				200-309		12
ປີ 191-380	D-28			13	12.5				310559		15
> 380	D-36			20	19.5				> 599		18

ເລກສັ່ງ	d h8	d h9	L^+0.2		ເລກສັ່ງ	d h8	d h9	L^+0.2		ເລກສັ່ງ	d h8	d h9	L^+0.2
ggda0400	40	23.2	8		GGDA1050	105	85	10		GGDA2500	250	222	13
ggda0450	45	28.2	8		GGDA1100	110	90	10		GGDA2800	280	252	13
GGDA0500	50	33.2	8		GGDA1150	115	95	10		ggda3000	300	272	13
ggda0550	55	38.2	8		GGDA1200	120	100	10		ggda3200	320	292	13
ggda0560	56	39.2	8		GGDA1250	125	105	10		GGDA3500	350	322	13
GGDA0600	60	43.2	8		GGDA1300	130	110	10		ggda3800	380	352	13
GGDA0630	63	46.2	8		GGDA1350	135	115	10		ggda4000	400	364	20
GGDA0650	65	48.2	8		GGDA1400	140	120	10		GGDA4200	420	384	20
GGDA0700	70	53.2	8		GGDA1500	150	130	10		GGDA4500	450	414	20
ggda0750	75	58.2	8		GGDA1600	160	140	10		GGDA4800	480	444	20
ggda0800	80	63.2	8		GGDA1700	170	150	10		ggda5000	500	464	20
ggda0850	85	68.2	8		GGDA1800	180	160	10		GGDA5600	560	524	20
GGDA0900	90	73.2	8		GGDA1900	190	170	10		ggdan6000	600	564	20
GGDA0950	95	78.2	8		ggda2000	200	172	13		GGDA6300	630	594	20
ggda1000	100	80	10		GGDA2200	220	192	13
ຫມາຍເຫດ: ສະເພາະທີ່ຕ້ອງການບໍ່ໄດ້ຢູ່ໃນຕາຕະລາງນີ້, ແຕ່ກໍ່ສາມາດຜະລິດໄດ້. ກະລຸນາຕິດຕໍ່ພວກເຮົາ. ຜະລິດຕະພັນສູງສຸດທີ່ມີຢູ່ແມ່ນ 1600mm.

rcup

ຊ່ອງຫວ່າງ Extrusion
ຄວາມກົດດັນ MPA	Extrusion GAP SMAX
ຄວາມກົດດັນ MPA	ເສັ້ນຜ່າສູນກາງ cyncinder d≤60mm						ເສັ້ນຜ່າສູນກາງ Cynlinder d> 60mm
≤5	0.4						0.5
≤10	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
ຕາຕະລາງຂະຫນາດ
ເລກຜະລິດຕະພັນ		D	d	H	L	D1		ເລກຜະລິດຕະພັນ	D	d	H	L	D1
rcup30 * 15 * 9.5		30	15	9.5	10.5	18		rcup40 * 32 * 5.5	40	32	5.5	6.5	35
rcup30 * 15 * 10		30	15	10	11	19		rcup40 * 32 * 8	40	32	8	9	35
rcup30 * 20 * 8		30	20	8	9	24		rcup40 * 33 * 8	40	33	8	9	36
rcup30 * 22 * 6.5		30	22	6.5	7	25		rcup45 * 30 * 10	45	30	10	11	35
rcup35 * 20 * 10		35	20	10	11	25		rcup50 * 30 * 12	50	30	12	13	35
rcup35 * 25 * 8		35	25	8	9	29		rcup50 * 32 * 10	50	32	10	11	35
rcup35 * 27 * 10		35	27	10	11	30		rcup50 * 35 * 8,5	50	35	8.5	9.5	40
rcup40 * 25 * 10		40	25	10	11	30		rcup50 * 35 * 10	50	35	10	11	40
rcup40 * 30 * 6.5		40	30	6.5	7.5	34		rcup50 * 40 * 5	50	40	5	5.5	44
rcup40 * 30 * 10		40	30	10	11	34		rcup50 * 40 * 8	50	40	8	9	43

yxd

ເລກຜະລິດຕະພັນ	D	d	H	l1	l2	T	ເລກຜະລິດຕະພັນ	D	d	H	l1	l2	T
yxd11 * 5 * 8	11	5	8	9	10.5	1.5	yxd55 * 47 * 10	55	47	10	12	13.5	1.5
yxd12 * 6 * 8	12	6	8	9	10.5	1.5	yxd56 * 48 * 10	56	48	10	12	13.5	1.5
yxd14 * 8 * 8	14	8	8	9	10.5	1.5	yxd60 * 48 * 14	60	48	14	16	18	2
yxd16 * 10 * 8	16	10	8	9	10.5	1.5	yxd63 * 51 * 14	63	51	14	16	18	2
yxd18 * 12 * 8	18	12	8	9	10.5	1.5	yxd65 * 53 * 14	65	53	14	16	18	2
yxd20 * 14 * 8	20	14	8	9	10.5	1.5	yxd70 * 58 * 14	70	58	14	16	18	2
yxd22 * 16 * 8	22	16	8	9	10.5	1.5	yxd75 * 63 * 14	75	63	14	16	18	2
yxd24 * 18 * 8	24	18	8	9	10.5	1.5	yxd78 * 66 * 14	78	66	14	16	18	2
yxd25 * 19 * 8	25	19	8	9	10.5	1.5	yxd80 * 68 * 14	80	68	14	16	18	2
yxd28 * 22 * 8	28	22	8	9	10.5	1.5	yxd85 * 73 * 14	85	73	14	16	18	2
yxd30 * 22 * 10	30	22	10	12	13.5	1.5	yxd90 * 78 * 14	90	78	14	16	18	2
yxd32 * 24 * 10	32	24	10	12	13.5	1.5	yxd95 * 83 * 14	95	83	14	16	18	2
yxd35 * 27 * 10	35	27	10	12	13.5	1.5	yxd100 * 88 * 14	100	88	14	16	18	2

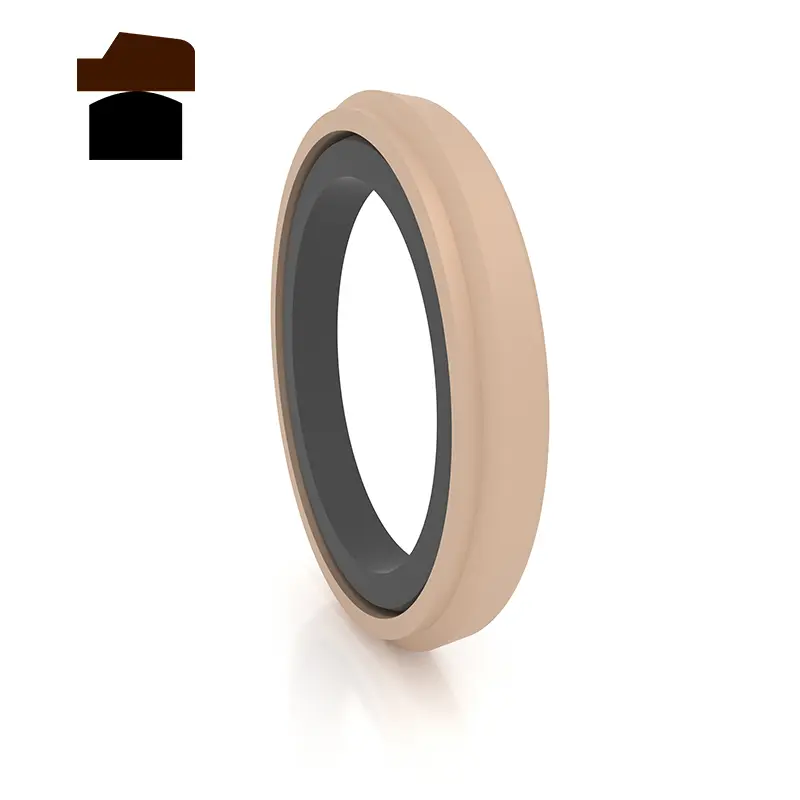

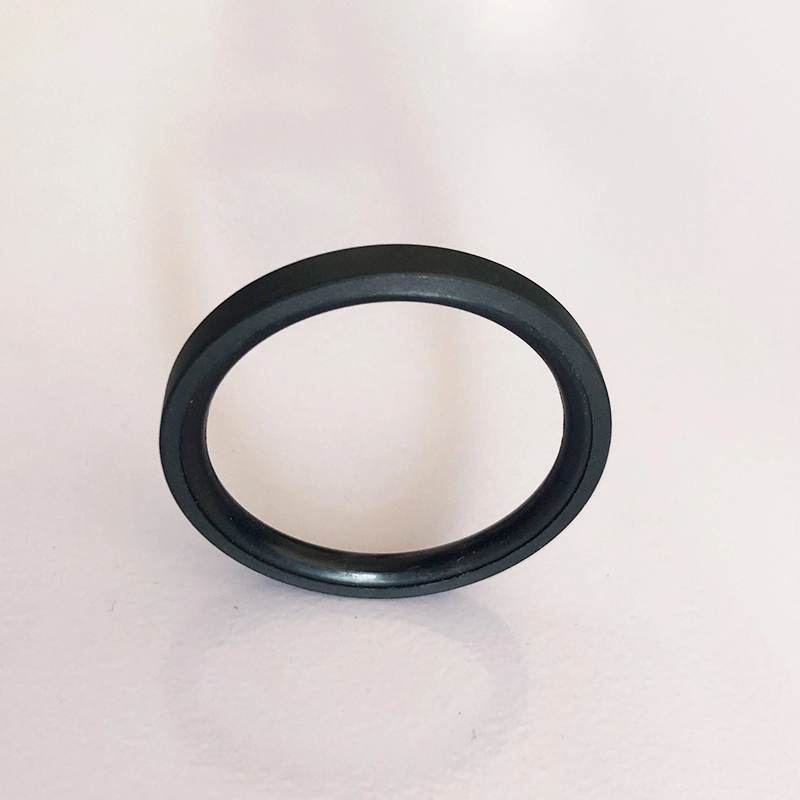

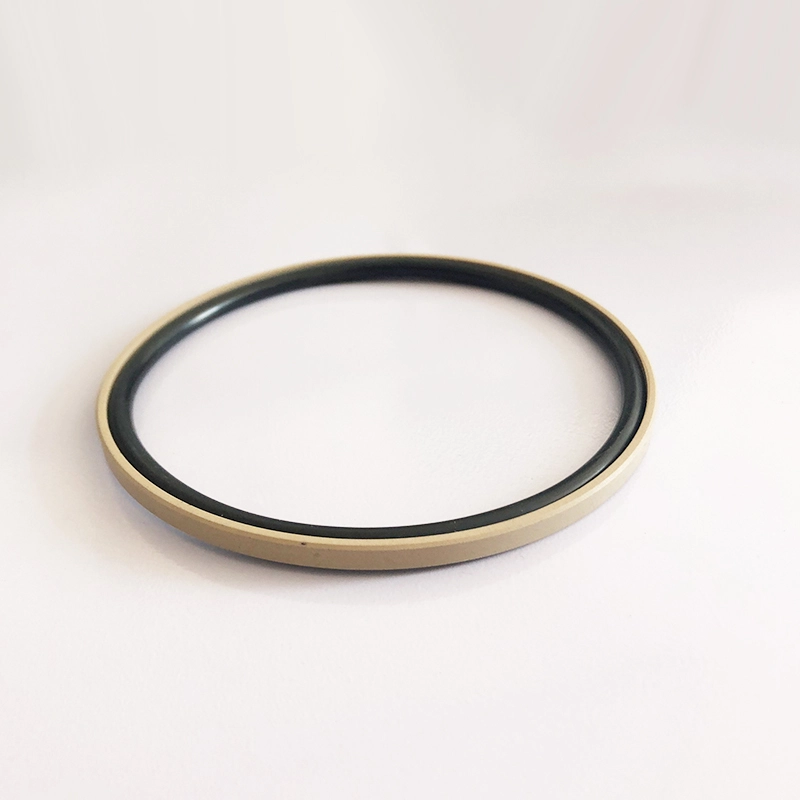

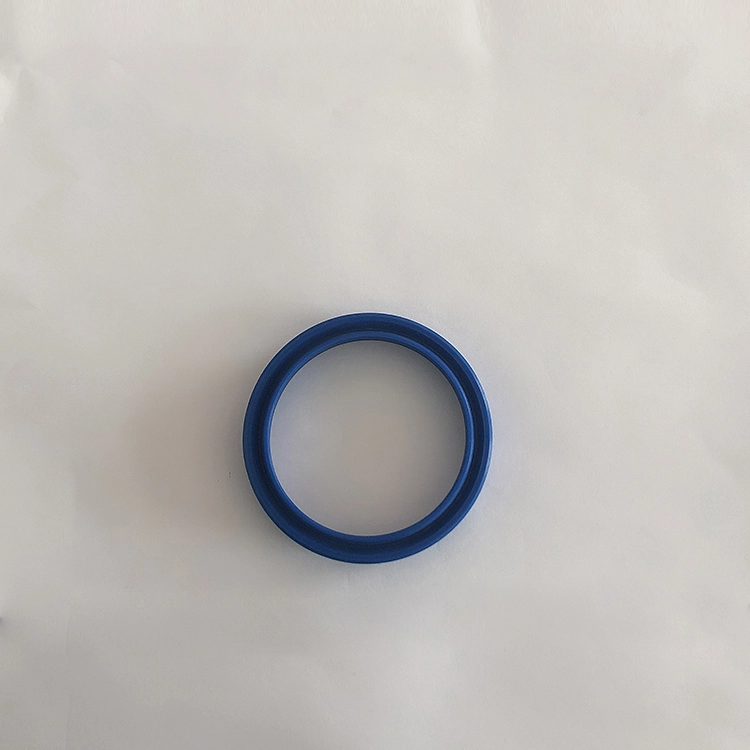

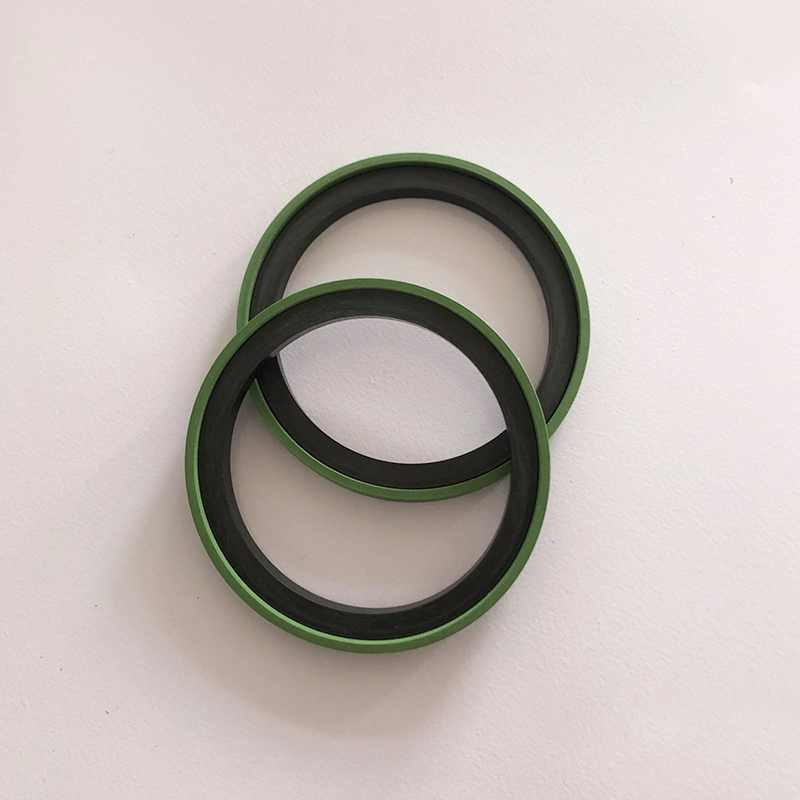

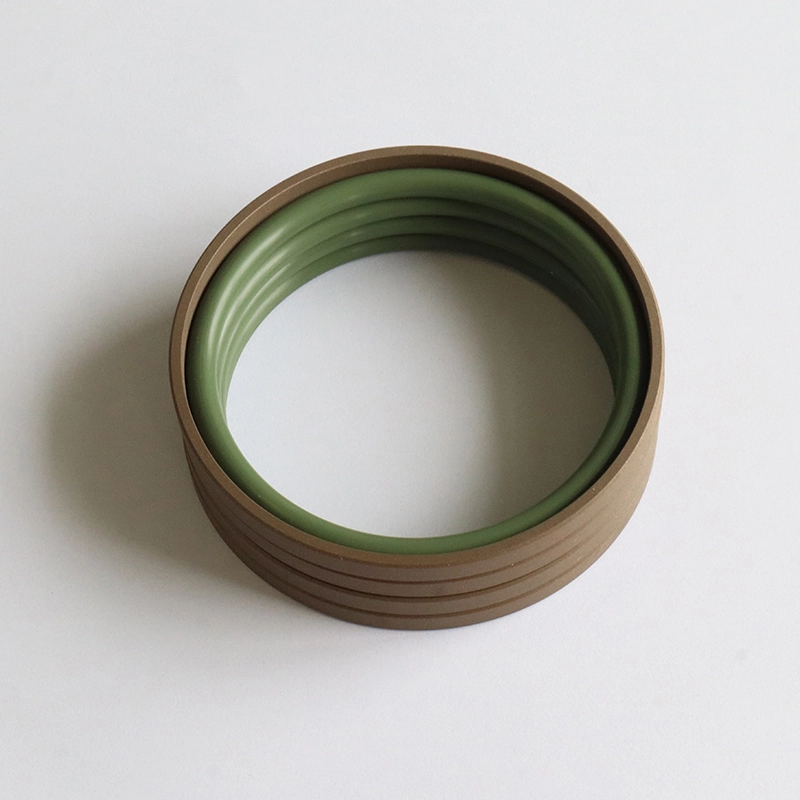

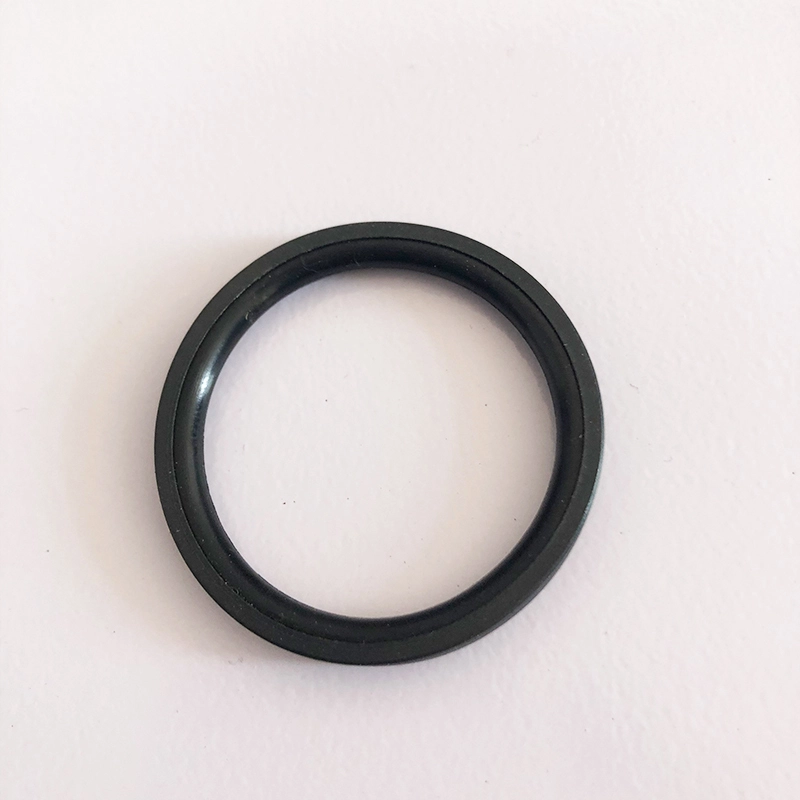

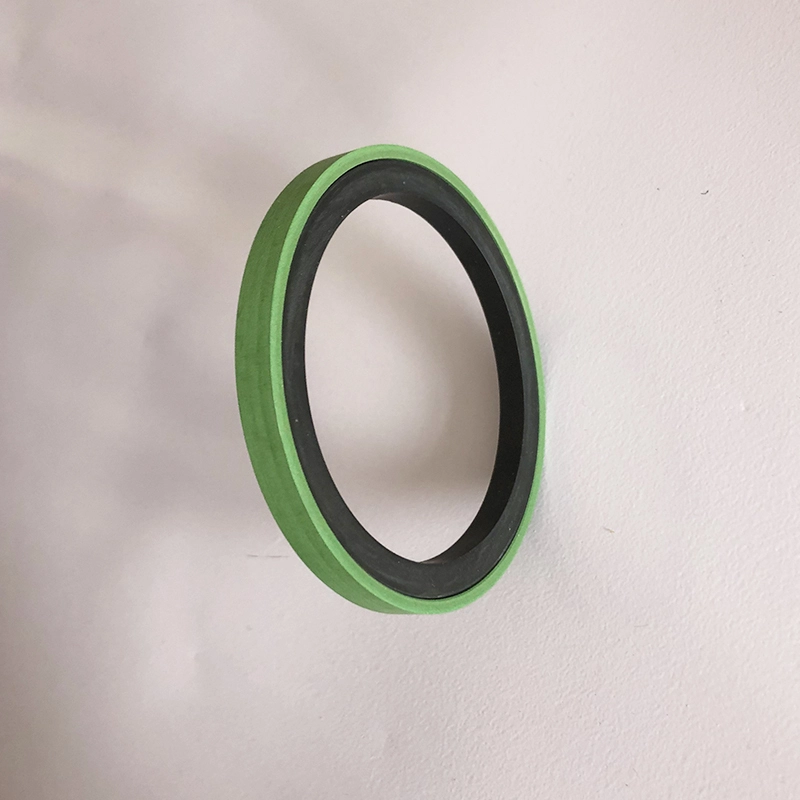

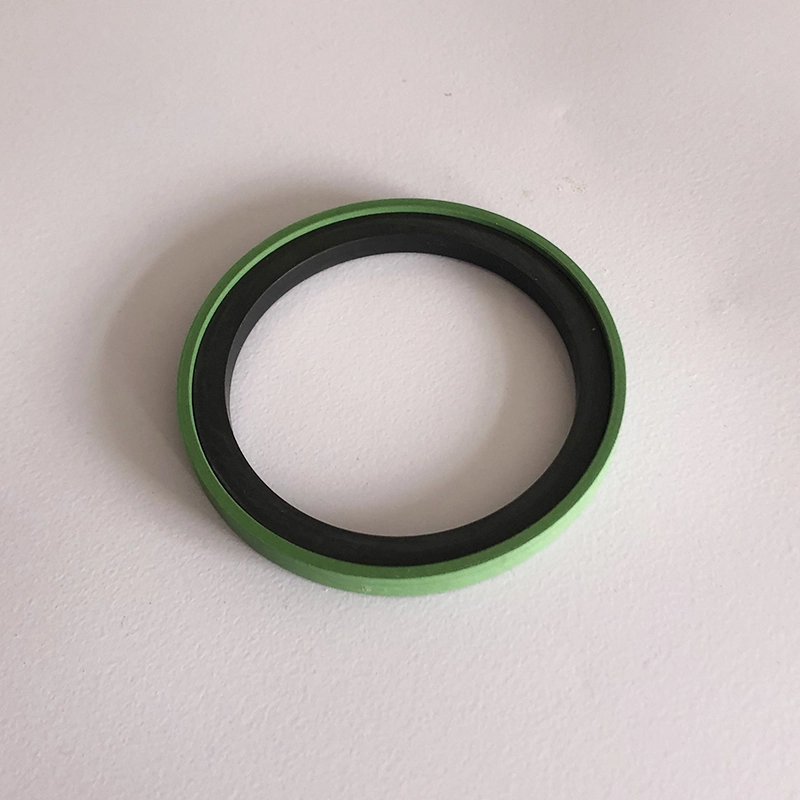

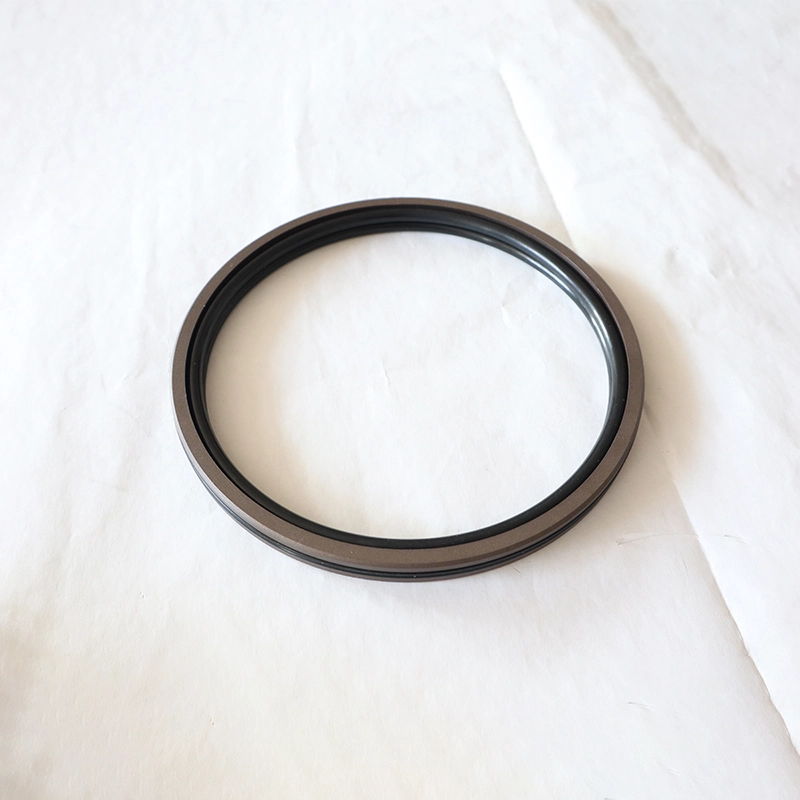

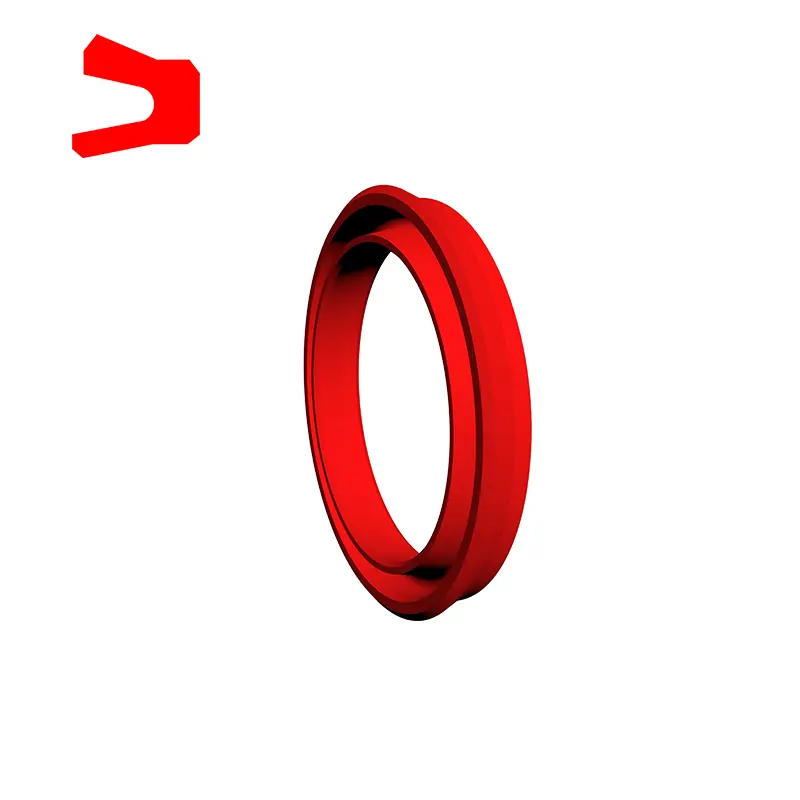

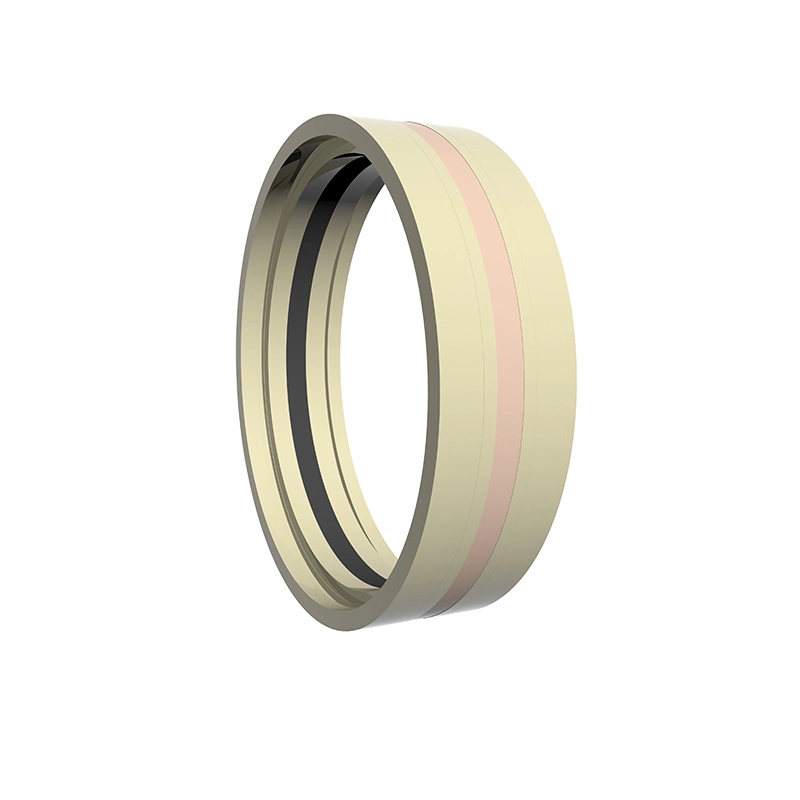

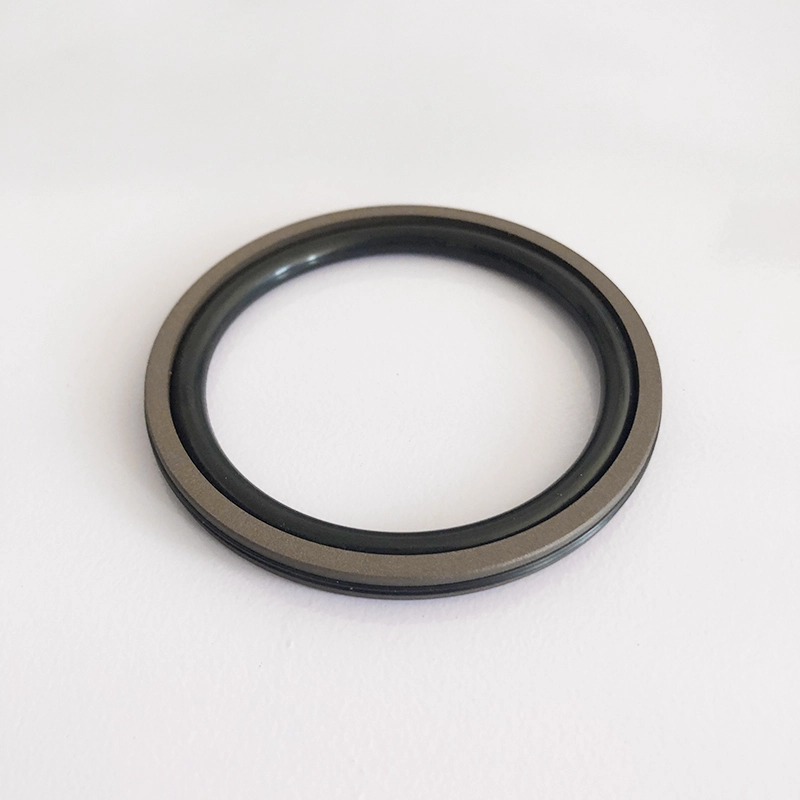

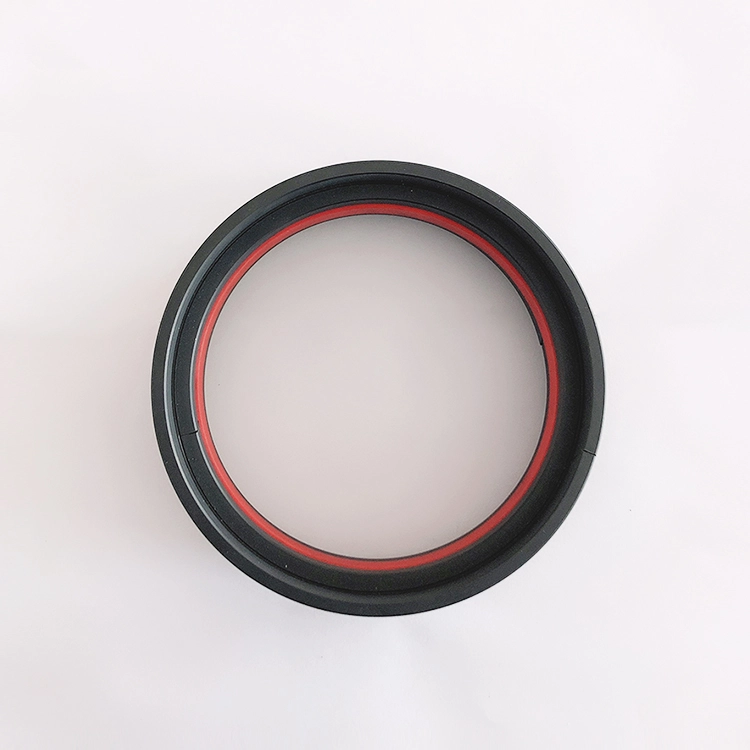

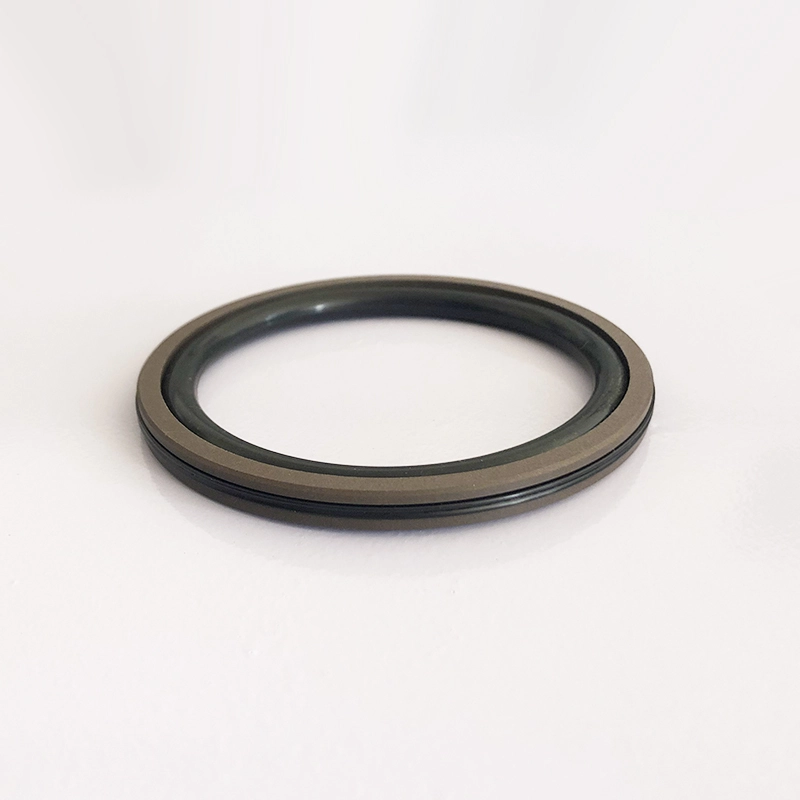

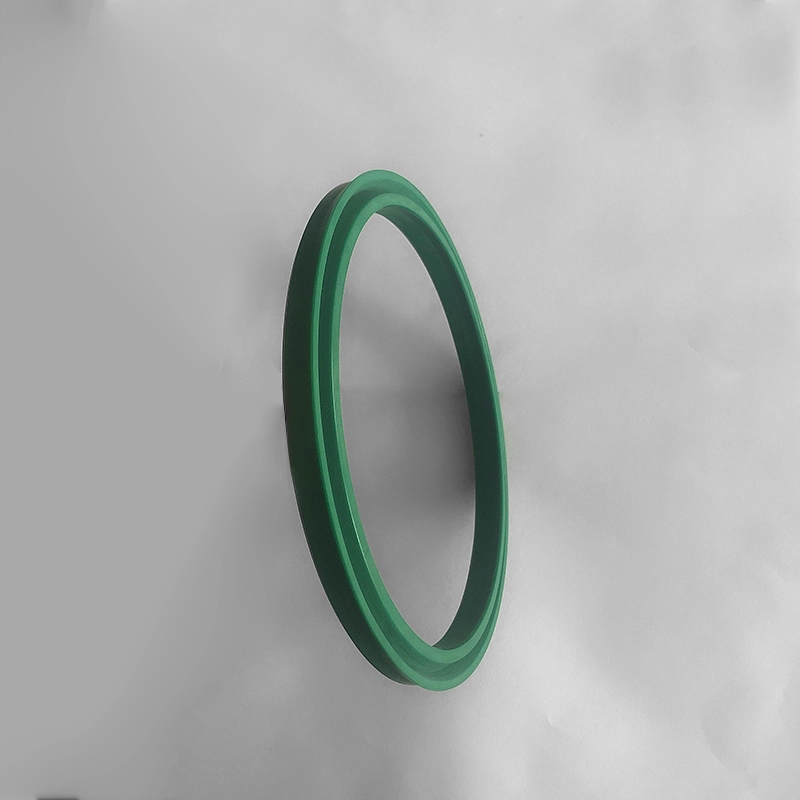

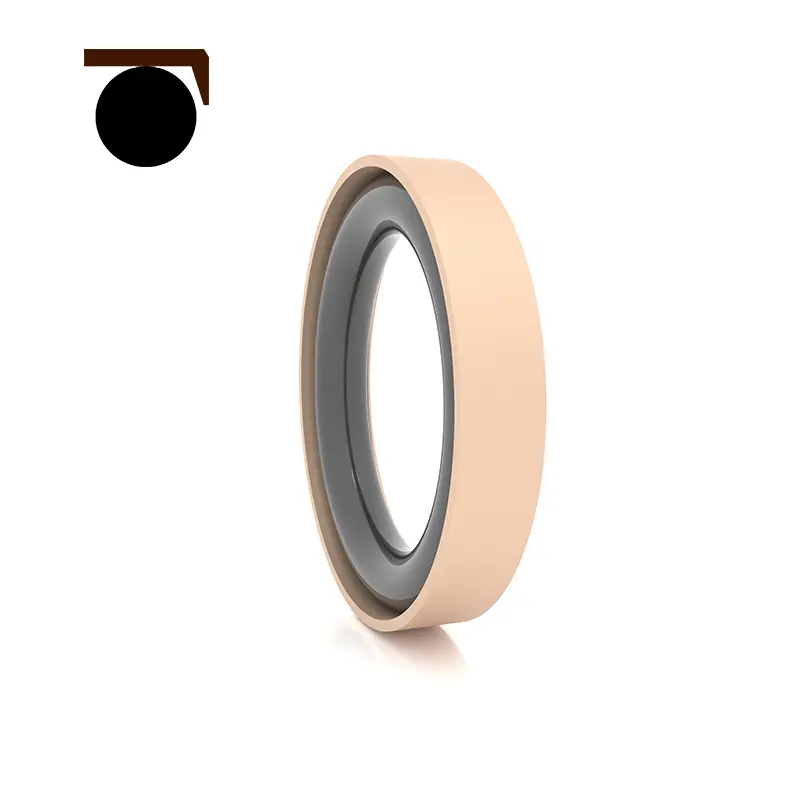

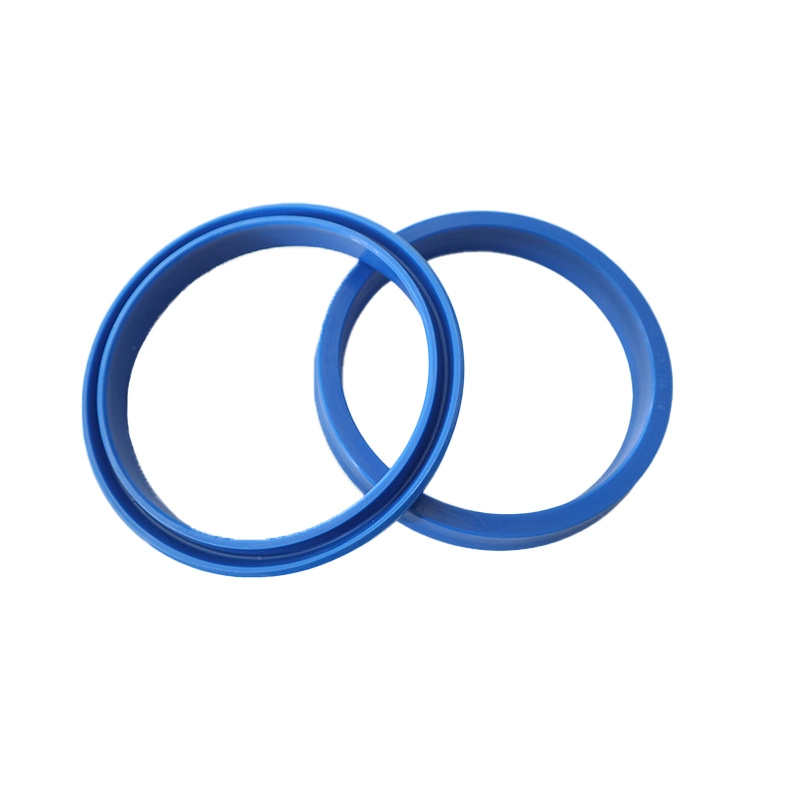

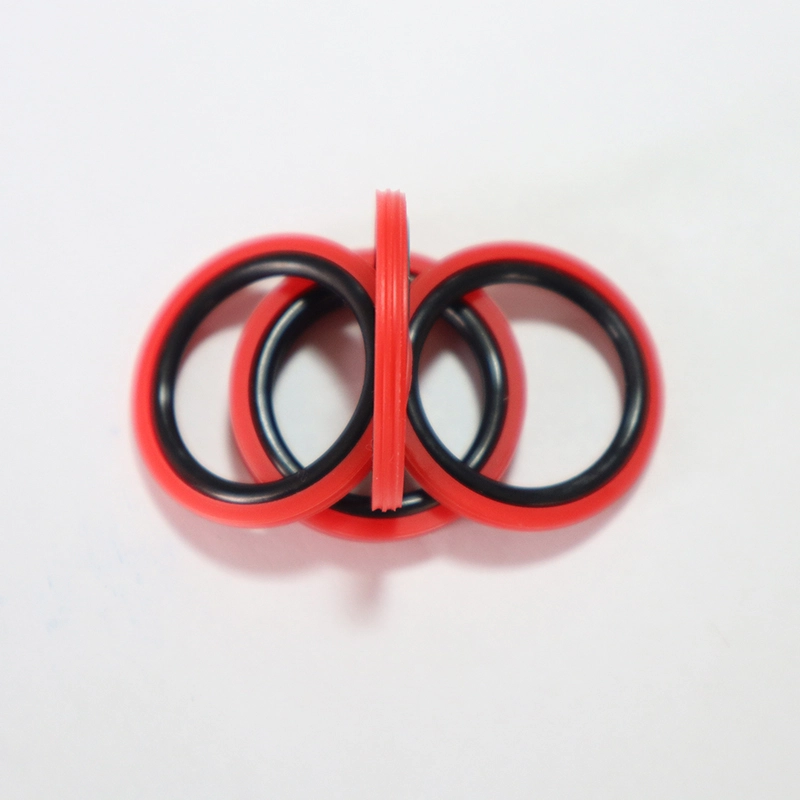

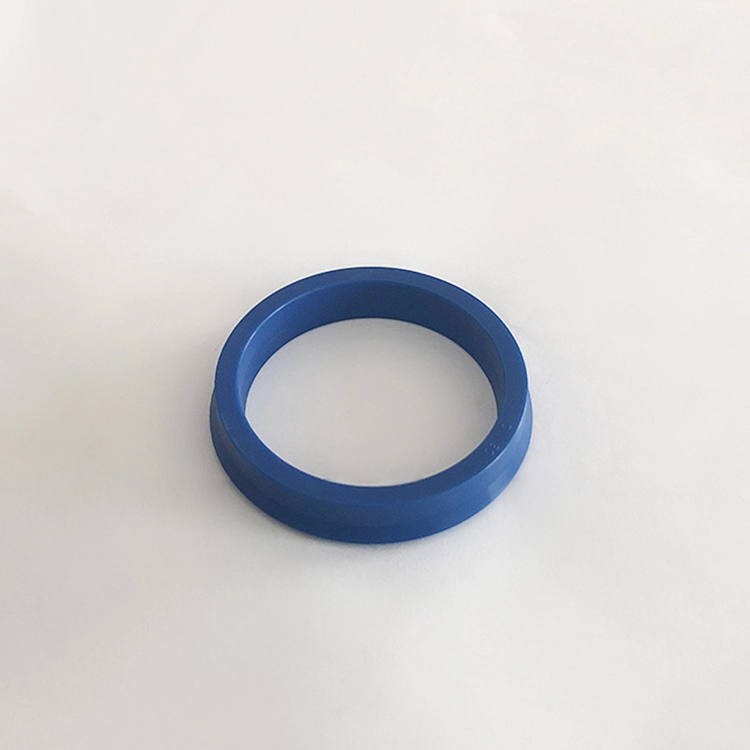

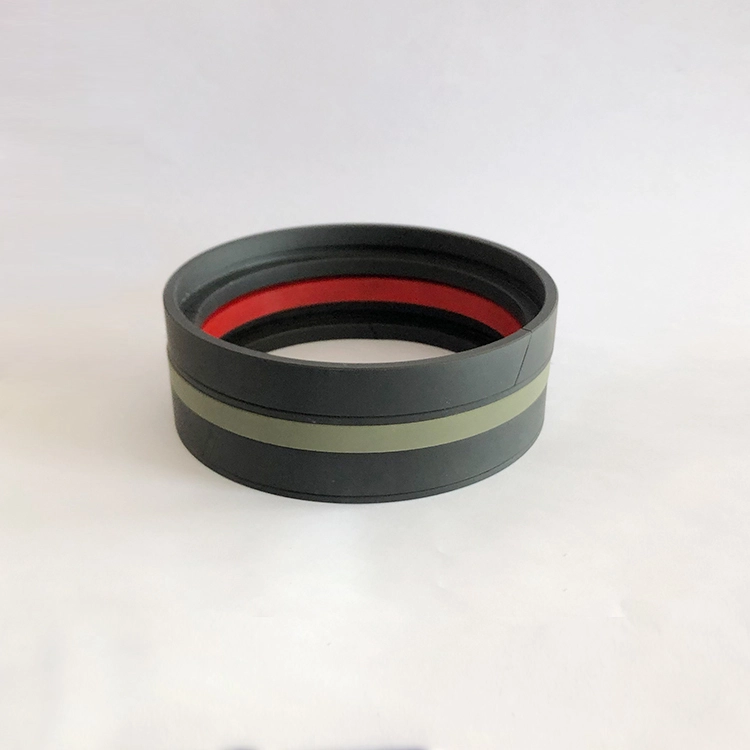

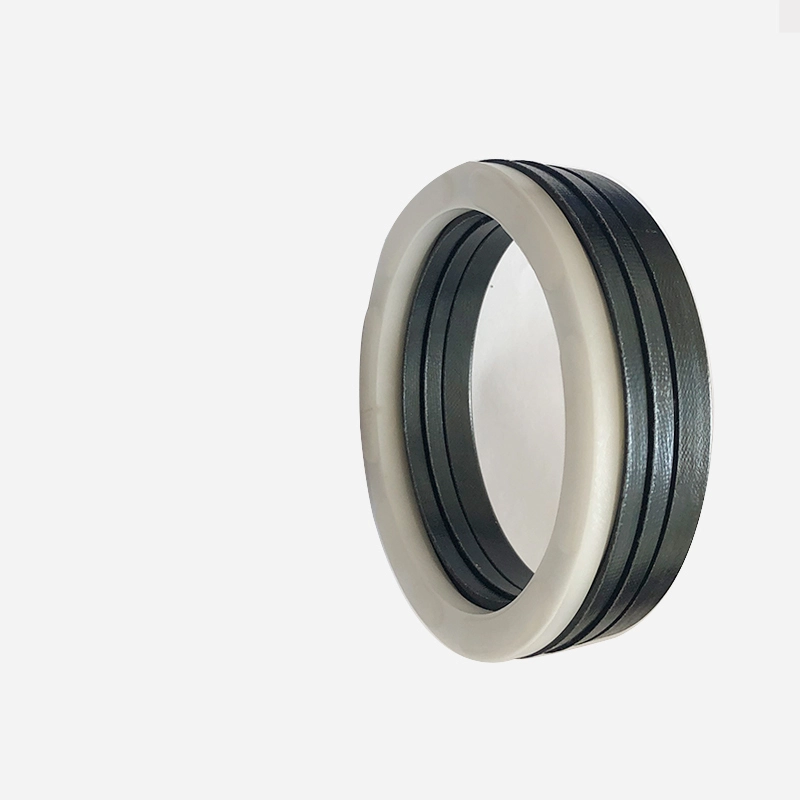

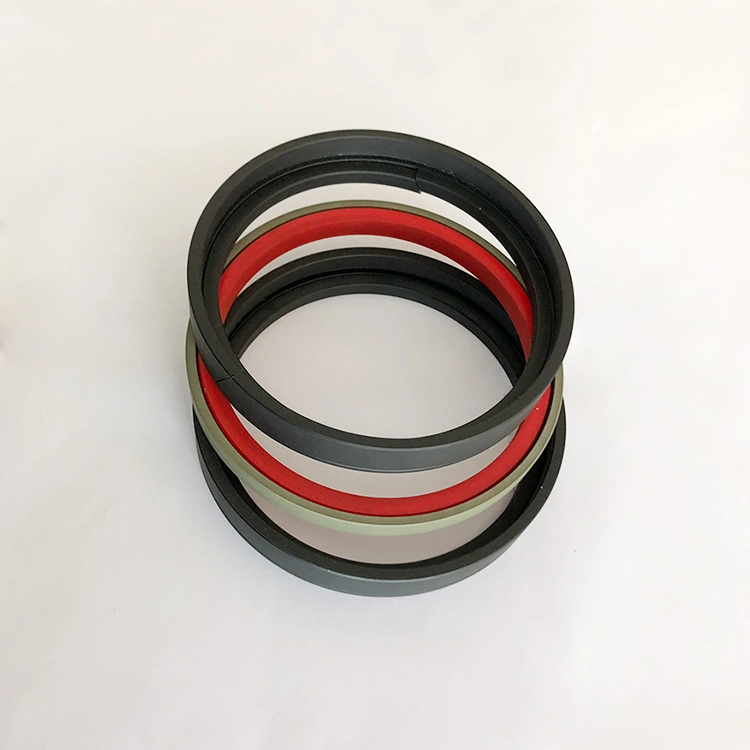

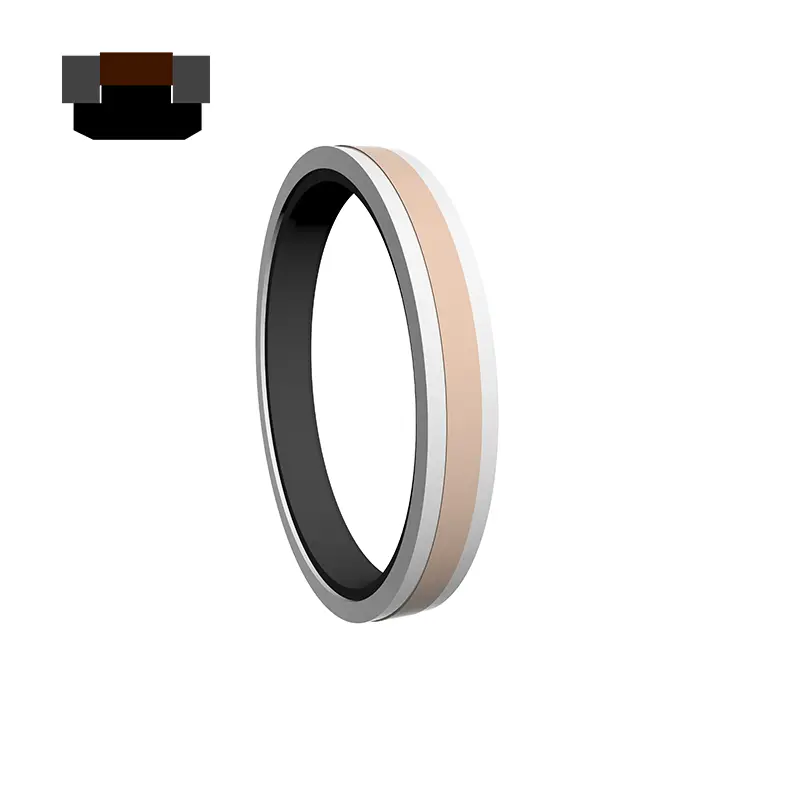

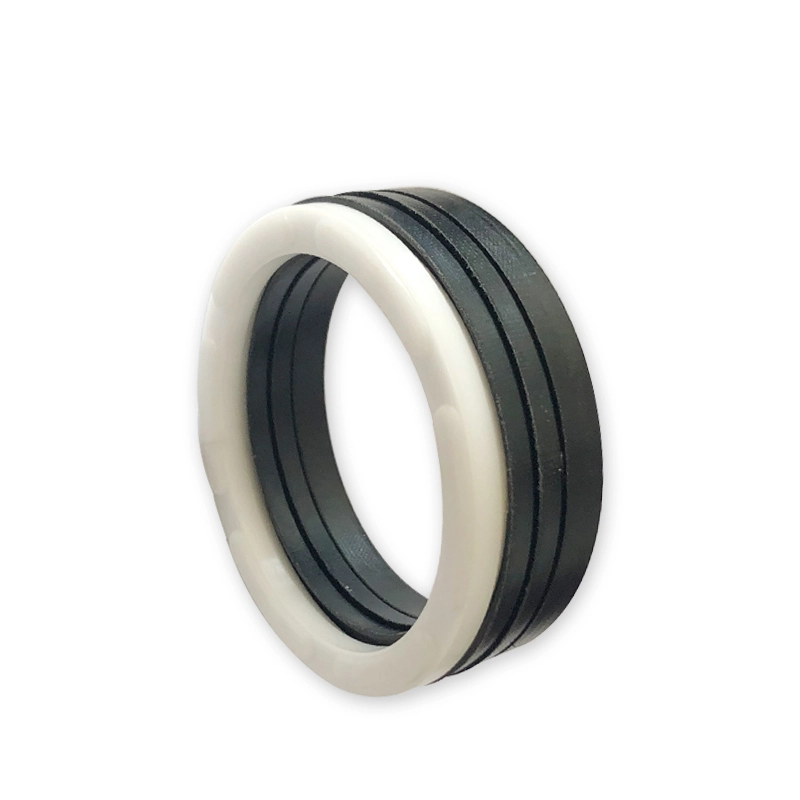

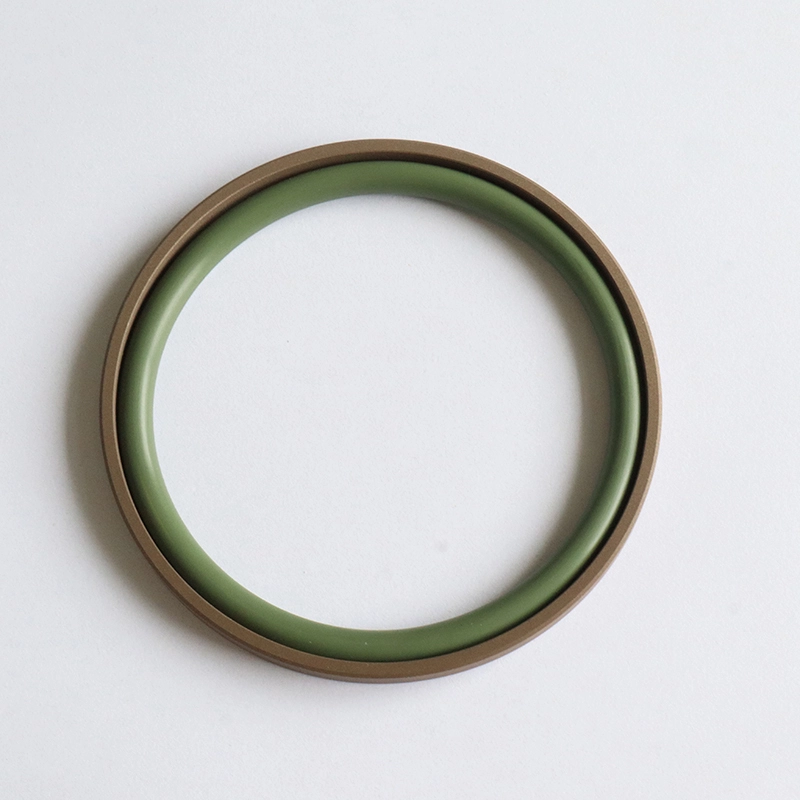

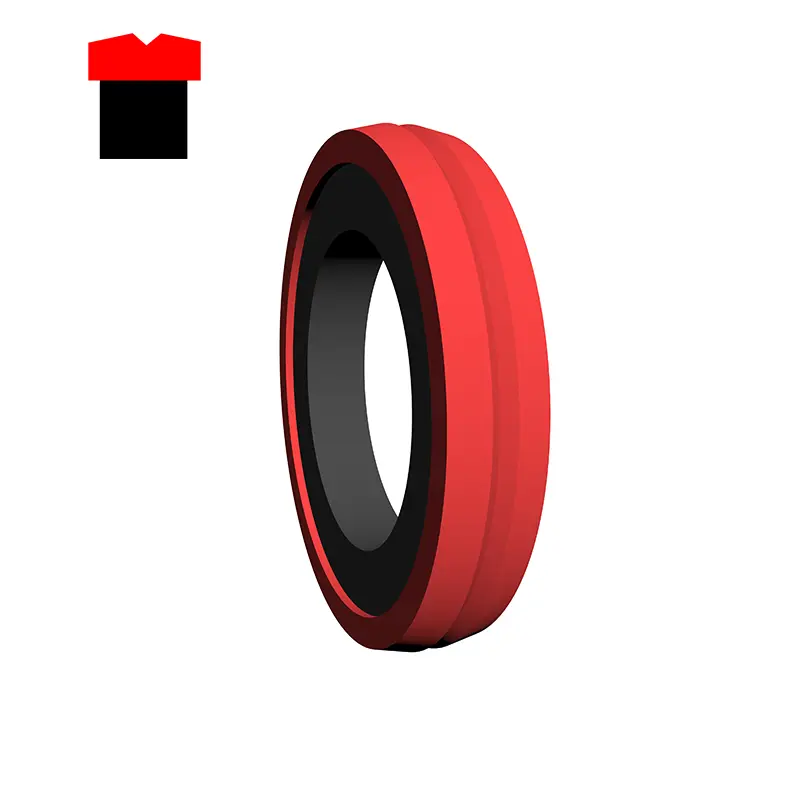

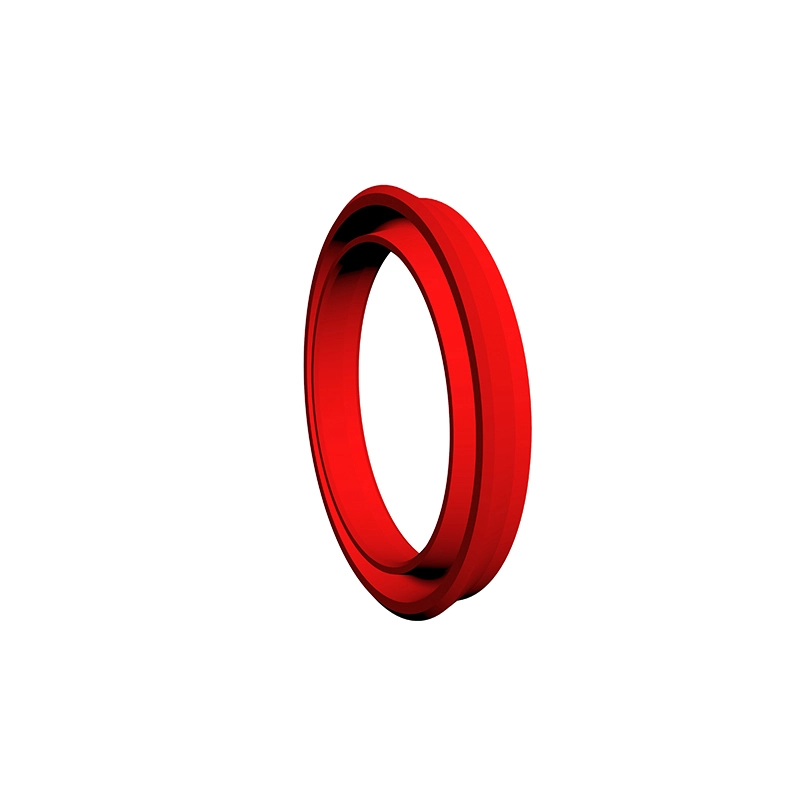

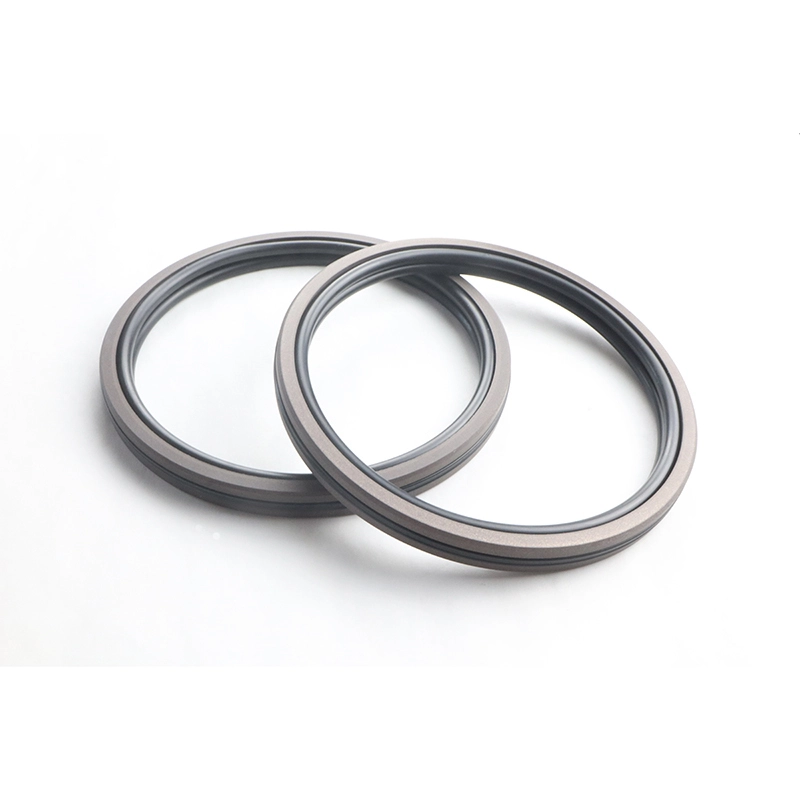

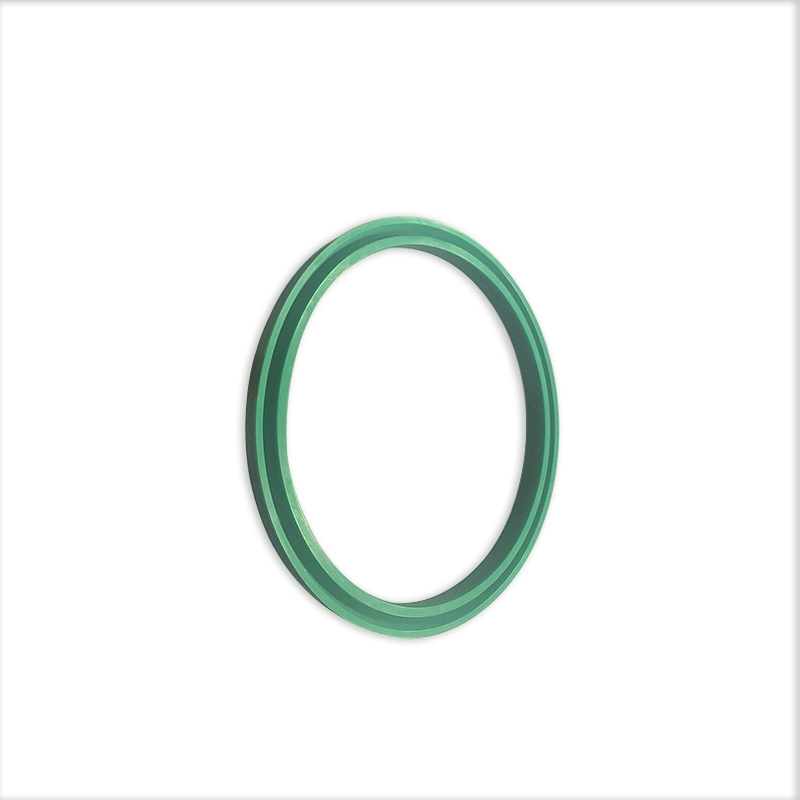

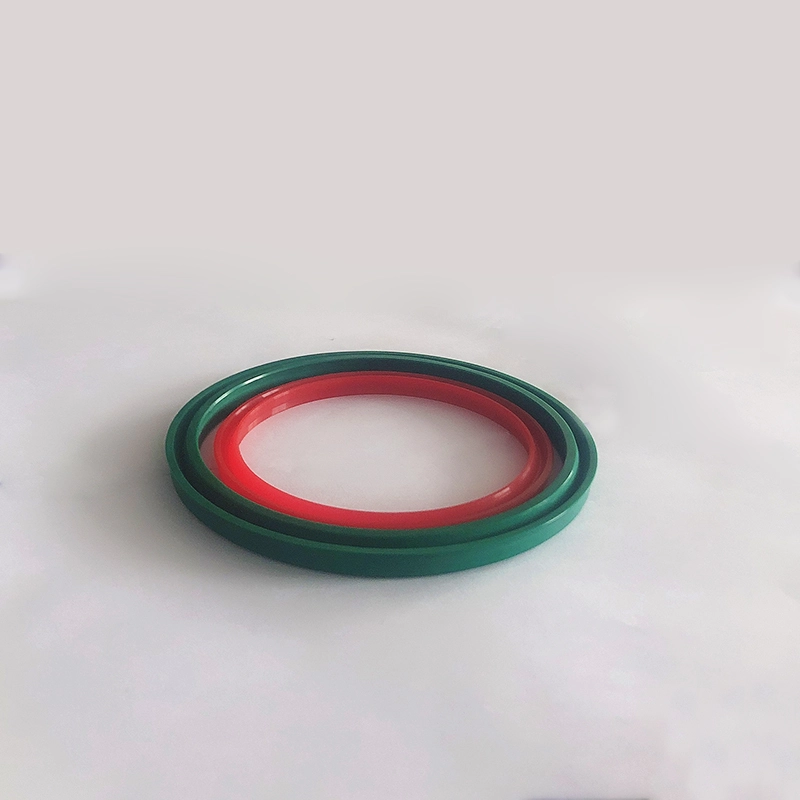

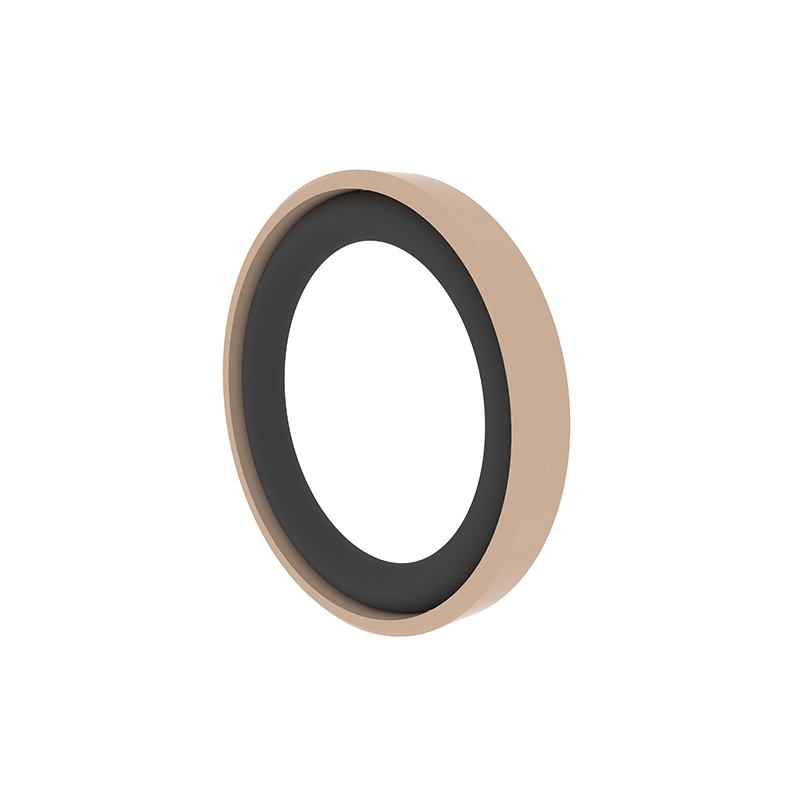

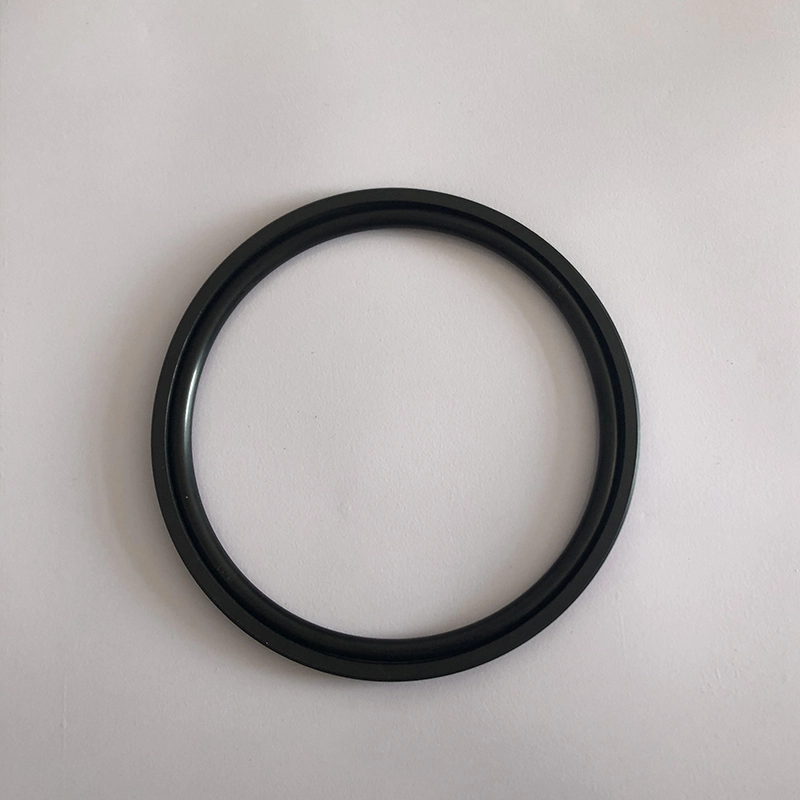

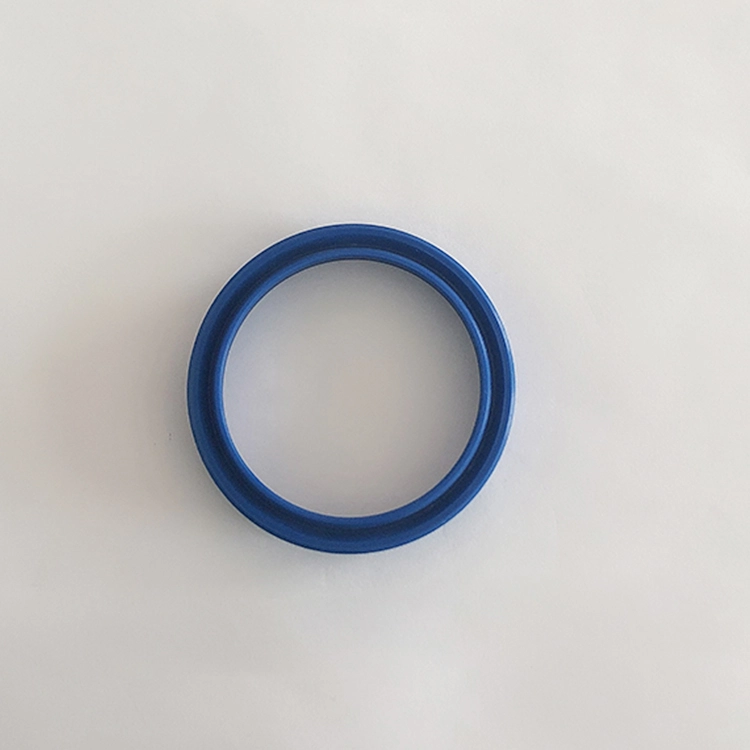

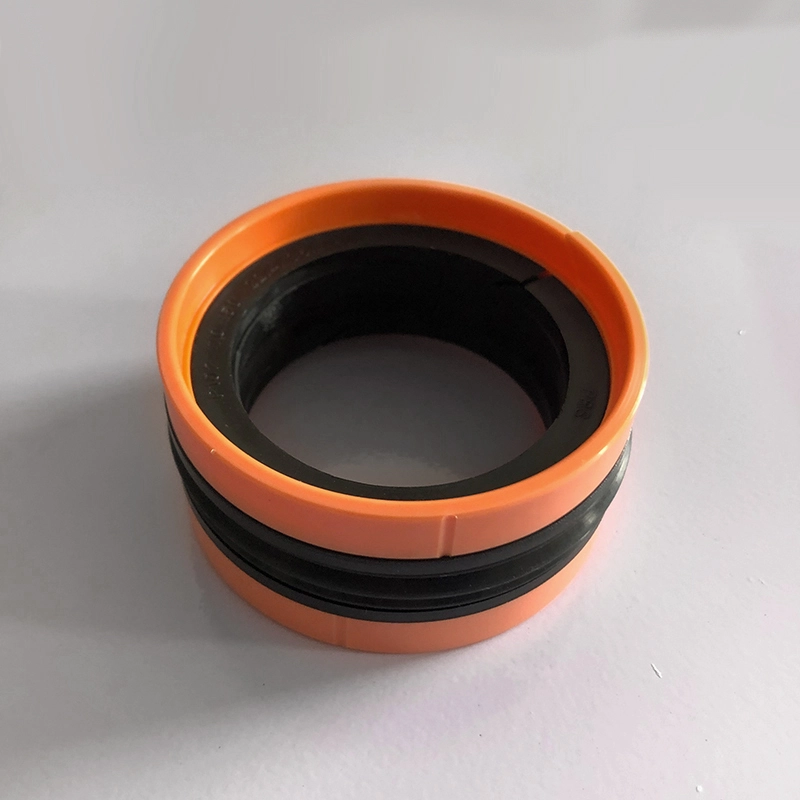

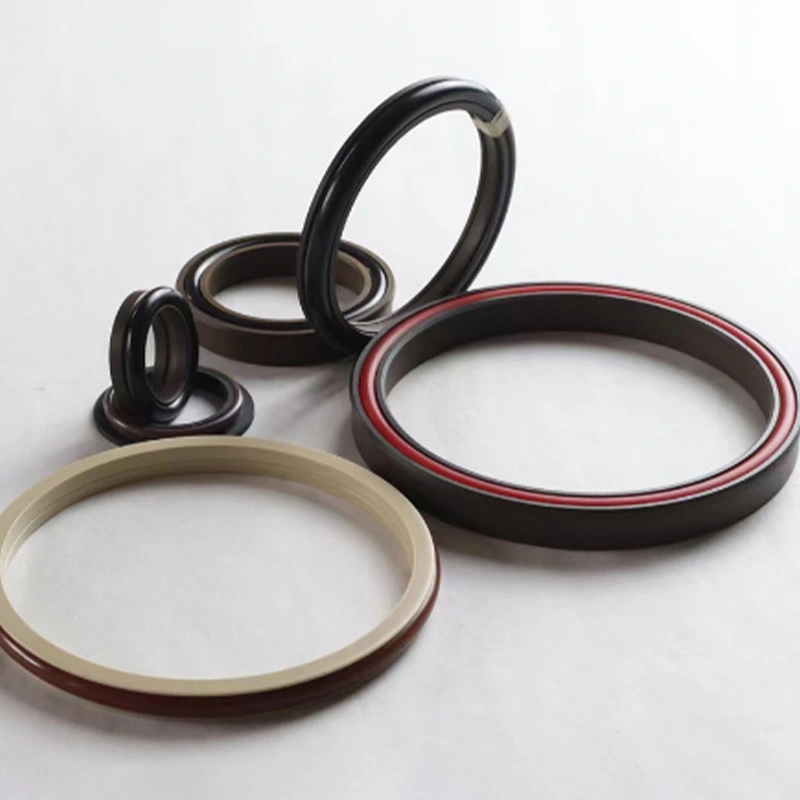

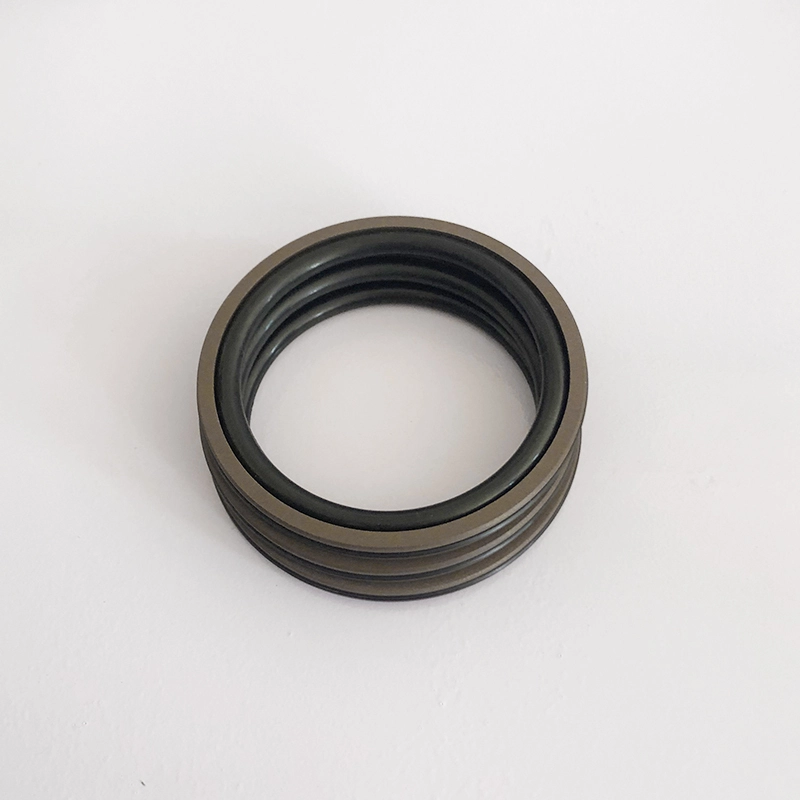

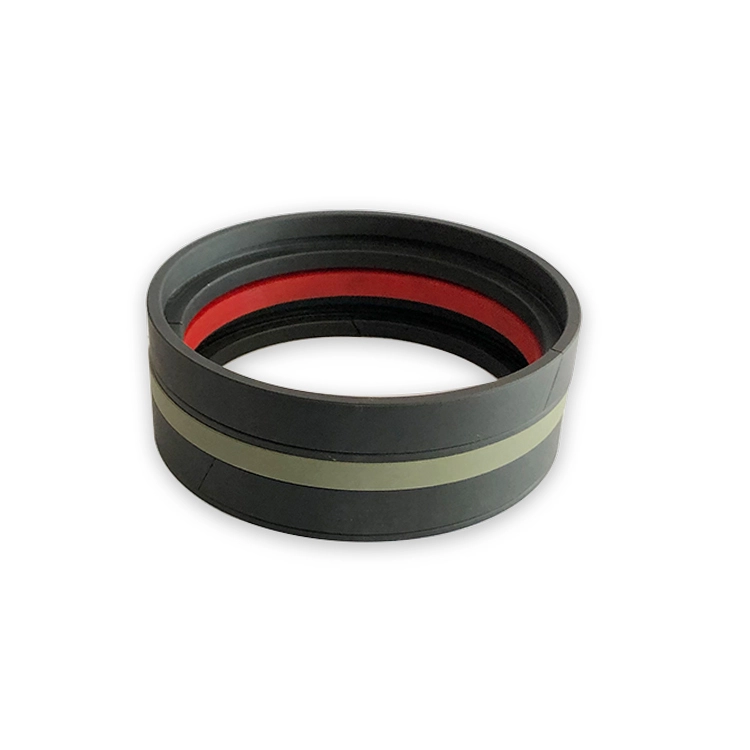

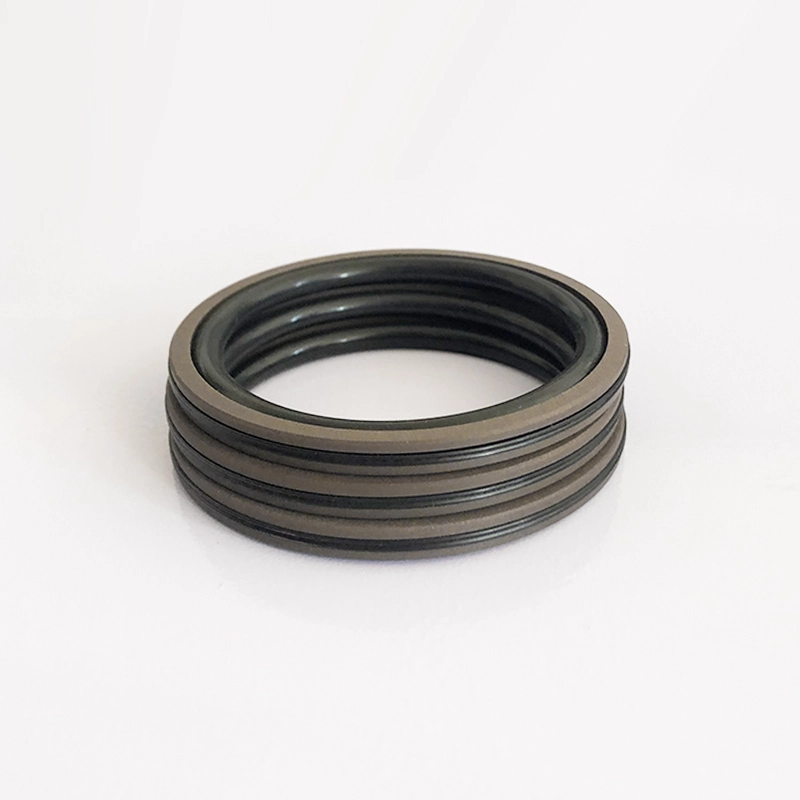

Hydraulic Seals For Piston Holes

Hot Tags: ປະທັບຕາໄຮໂດຼລິກສໍາລັບຂຸມ piston

ປະເພດທີ່ກ່ຽວຂ້ອງ

ສົ່ງສອບຖາມ

ຂໍ້ມູນຕິດຕໍ່



ທີ່ຢູ່

No.1 Ruichen ຖະຫນົນອຸດສາຫະກໍາຕ່າງໆ, ເມືອງ Chengyang City, ເມືອງ Qingdao City, ແຂວງ Shandnong, ຈີນ


ໂທ

+86-532-82809839


ອີເມລ

info.sealing@ruichenseal.com

ໄດ້ຮັບລາຄາທີ່ແຂ່ງຂັນ, ການສະຫນັບສະຫນູນດ້ານເຕັກນິກ, ແລະການຕອບສະຫນອງໄວ. ສົ່ງສະເພາະຂອງທ່ານໄປທີ່ Ruichen ສໍາລັບການຜະນຶກວິທີແກ້ໄຂທີ່ເຫມາະສົມ. ຕົວຢ່າງຟຣີທີ່ມີຢູ່.
