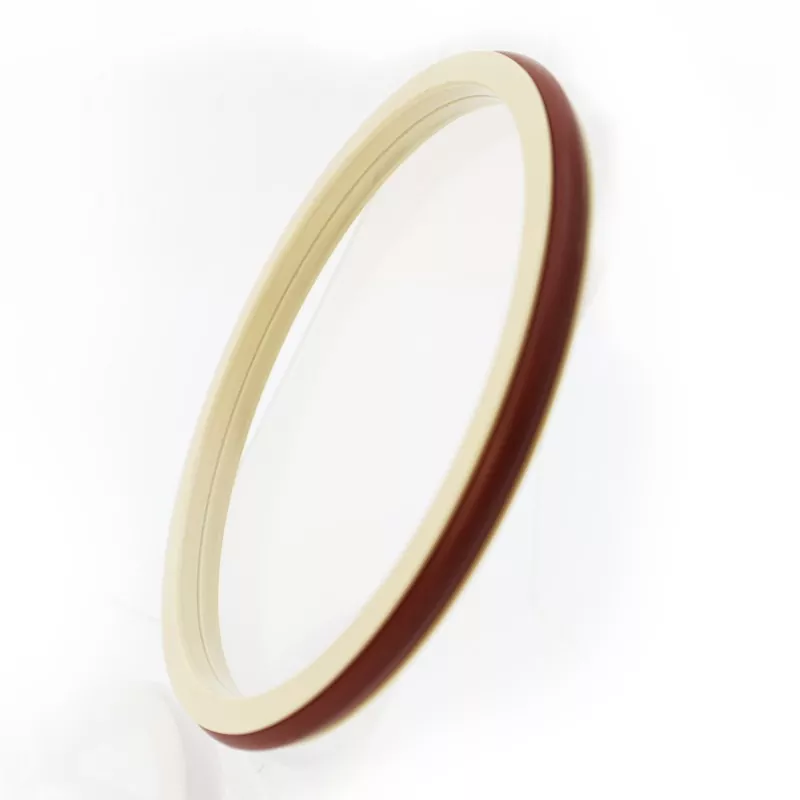

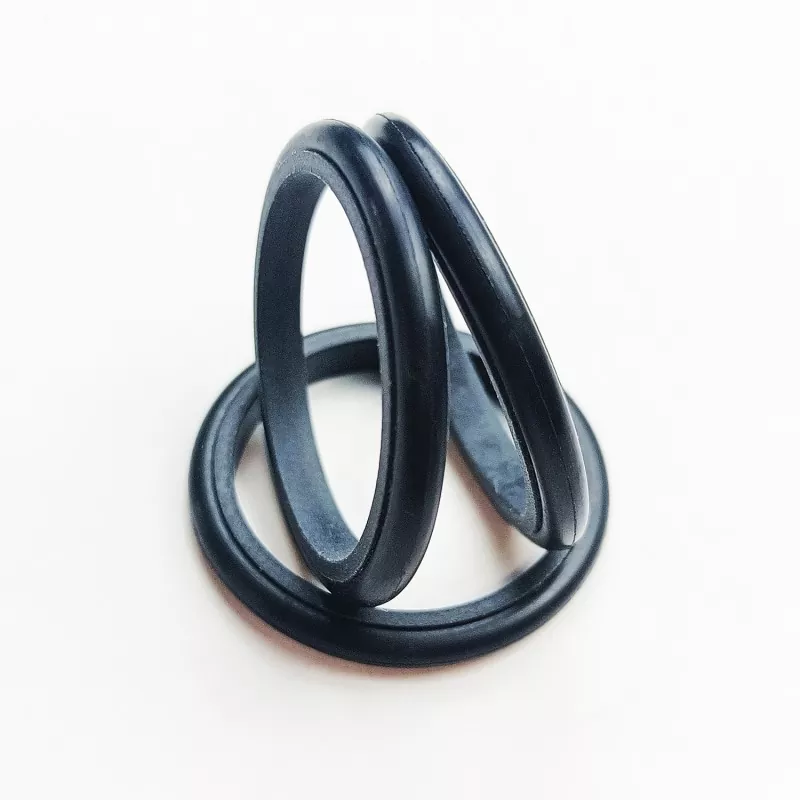

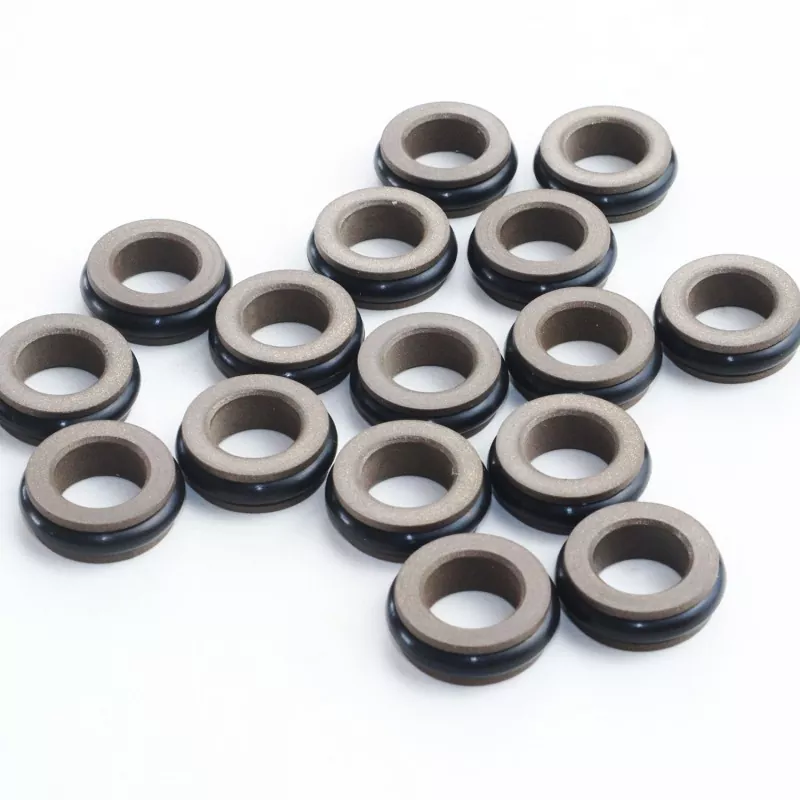

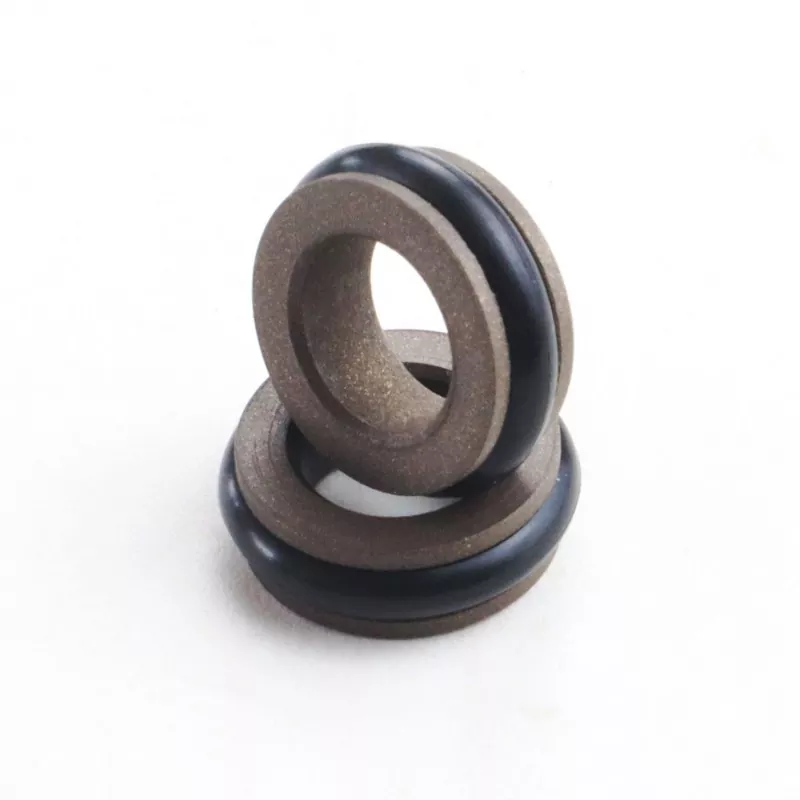

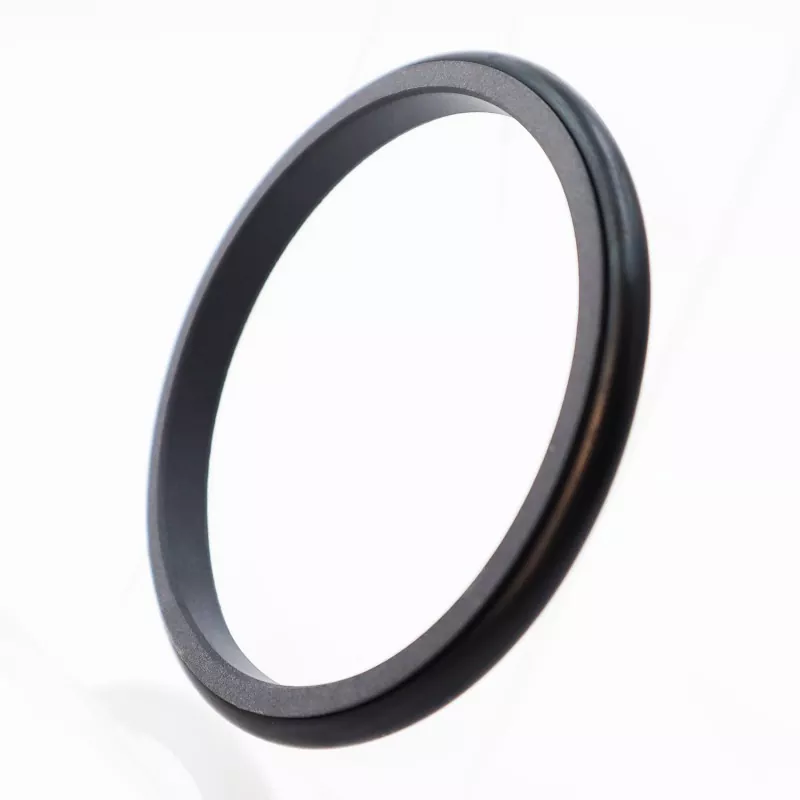

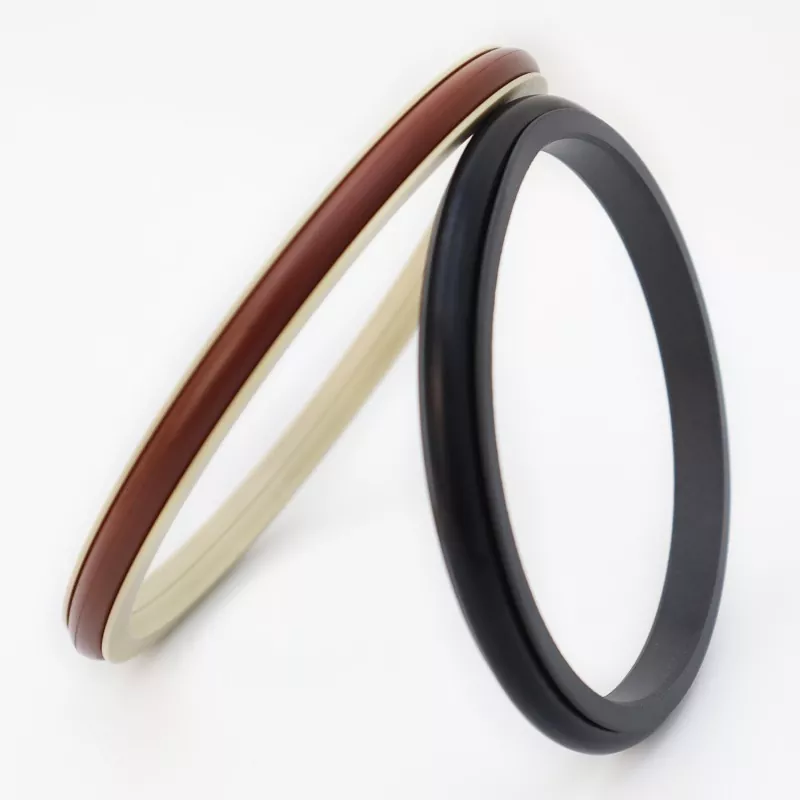

ປະທັບຕາປະທັບຕາປະເພດ C ປະກອບດ້ວຍວົງປະທັບຕາຮູບ C ທີ່ເຮັດດ້ວຍ PTFE ແລະວັດສະດຸປະສົມຂອງມັນ, ແລະ O-ring. ມັນເຫມາະສົມສໍາລັບການປະທັບຕາຄວາມກົດດັນ bidirectional ທັງໃນການເຄື່ອນໄຫວ reciprocating ໄຮໂດຼລິກແລະ pneumatic. ມັນມີຢູ່ໃນຊຸດ RC06 ແລະ RC07 (ເຂົ້າກັນໄດ້ກັບຊຸດ O-rings GB1235) ຂຶ້ນກັບ O-ring ທີ່ກົງກັນ. ເນື່ອງຈາກການອອກແບບປາກບາງໆຂອງວົງການຜະນຶກ, ມັນມີຄວາມສາມາດໃນການຊົດເຊີຍທີ່ດີ, ສົ່ງຜົນໃຫ້ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ. ໂຄງສ້າງ symmetrical ຂອງປະທັບຕາປະເພດ C ອະນຸຍາດໃຫ້ປະທັບຕາພາຍໃຕ້ຄວາມກົດດັນ bidirectional.
1. ເຫມາະສໍາລັບການນໍາໃຊ້ທັງສອງບົບໄຮໂດຼລິກແລະ pneumatic.
2. ປະສິດທິພາບການປະທັບຕາທີ່ດີເລີດສໍາລັບທັງສອງຄໍາຮ້ອງສະຫມັກຄວາມກົດດັນສູງແລະຕ່ໍາ.
3. friction ຕ່ໍາ, ການຕໍ່ຕ້ານການເລີ່ມຕົ້ນຕ່ໍາ, ການດໍາເນີນງານກ້ຽງ, friction ແບບເຄື່ອນໄຫວເທົ່າທຽມກັນແລະ static, ແລະບໍ່ມີ creep.
4. ຊີວິດການບໍລິການຍາວ; ເຫມາະສໍາລັບການປະທັບຕາ lubrication ທີ່ບໍ່ມີນ້ໍາມັນ.
5. ເຫມາະສໍາລັບການປະທັບຕາຄວາມກົດດັນ bidirectional.
ຄຸນຄ່າທີ່ຮຸນແຮງບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ (m/s) |
ສື່ມວນຊົນ |
|
≤100 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນ້ຳມັນໄຮໂດຼລິກ, ນ້ຳມັນທົນທານຕໍ່ໄຟ (HFA/HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
|
-20 ຫາ +180 (ມີ FKM O-ring) |
1. ການຈັບຄູ່ວັດສະດຸ O-ring: RO1 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3, ອຸປະກອນທາງເລືອກອື່ນໆປະກອບມີ PTFE2, PTFE4, ແລະອຸປະກອນປະສິດທິພາບສູງອື່ນໆ.
ຮູບແບບການສັ່ງຊື້ RC06-80x89.9x9.2-PTFE3—R01
Model-Rod Diameter x Groove Diameter x Groove Width PTFE3 - Modified PTFE Material Code R01 O-ring Material
ສາມາດຜະລິດຜະລິດຕະພັນຂອງຂະຫນາດໃດຫນຶ່ງທີ່ລະບຸໄວ້ໃນຕາຕະລາງສະເພາະ.
|

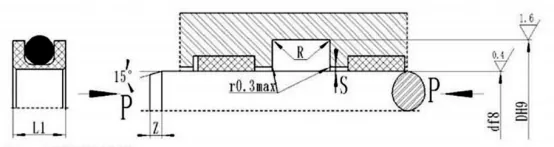

d f8 ມາດຕະຖານ RC06 |
d f8 Light-duty RC06-Q |
d f8 ໜັກ RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
ສູງສຸດ |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631–999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631–999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631–999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
ໝາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າສູນກາງ shaft ≤ 70mm, ການປະທັບຕາ groove ເປີດແມ່ນແນະນໍາໃຫ້. ສໍາລັບການຕິດຕັ້ງຂອງປະທັບຕາ groove integral (ປິດ), ກະລຸນາເບິ່ງຄູ່ມືການຕິດຕັ້ງ.
2. ສໍາລັບຄວາມກົດດັນ> 40MPa, ພື້ນທີ່ຮາກ Smax ຂອງປະທັບຕາຄວນໃຊ້ H8/f8 ຄວາມທົນທານທີ່ເຫມາະສົມ.
ການຈັບຄູ່ O-ring GB1235 ສາມາດຜະລິດຜະລິດຕະພັນຂອງຂະຫນາດໃດໆທີ່ລະບຸໄວ້ໃນຕາຕະລາງສະເພາະ.
|
ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ d f8 |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ D H9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມສູງຂອງປະທັບຕາ L1 |
ມຸມມົນ Rmax |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22–39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40–154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155-1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
ຕົວຢ່າງການສັ່ງຊື້ RC07—80*90.4*9.8-PTFE3-R01
