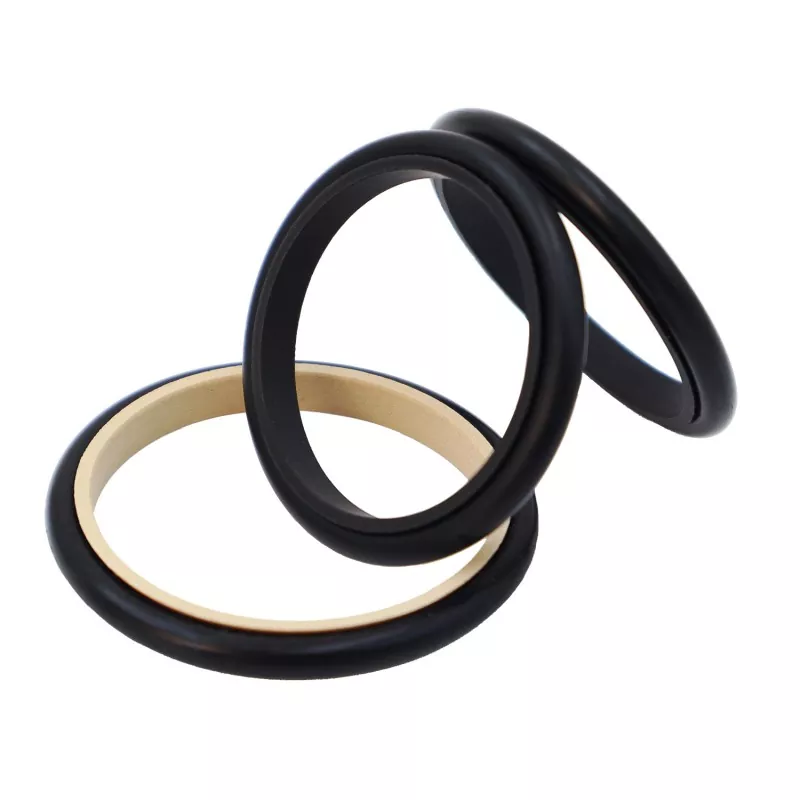

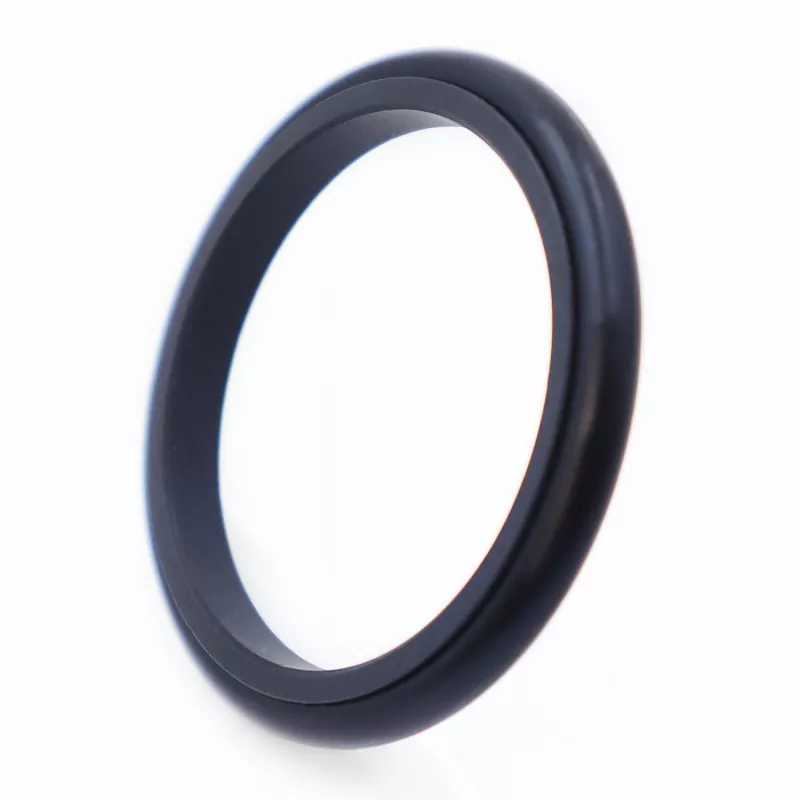

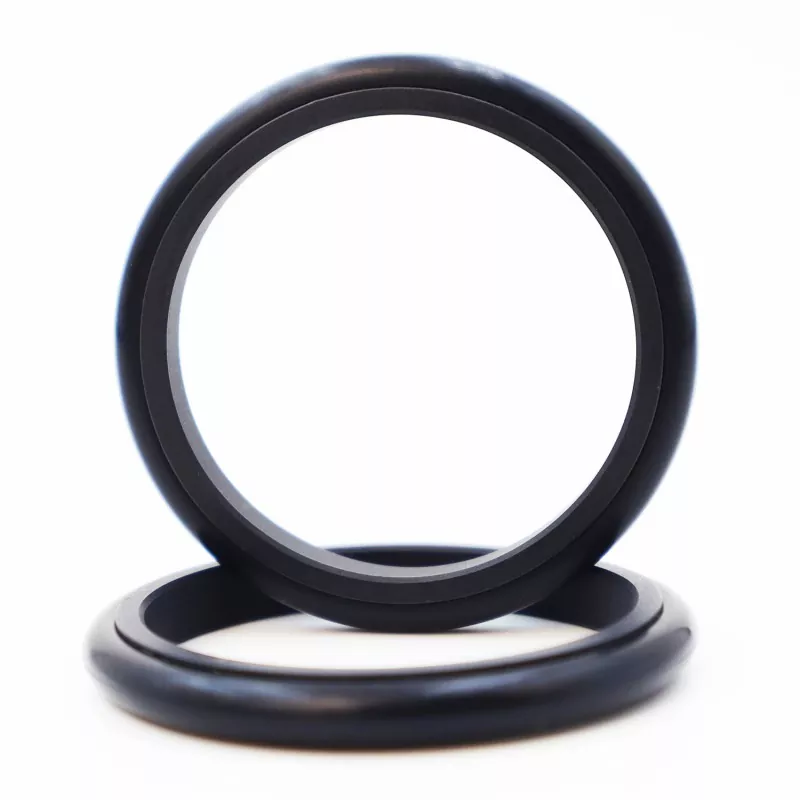

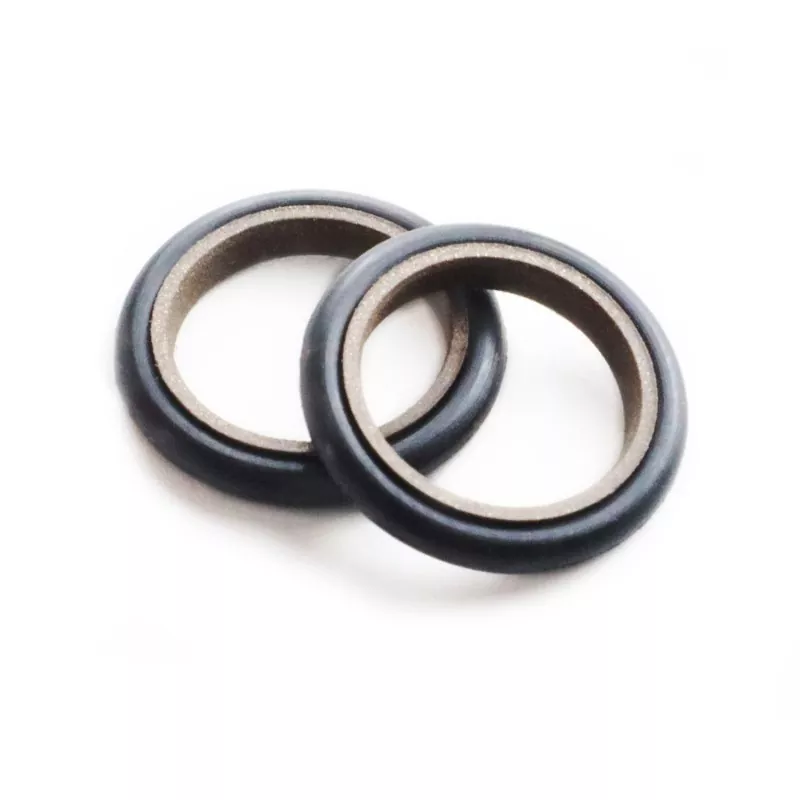

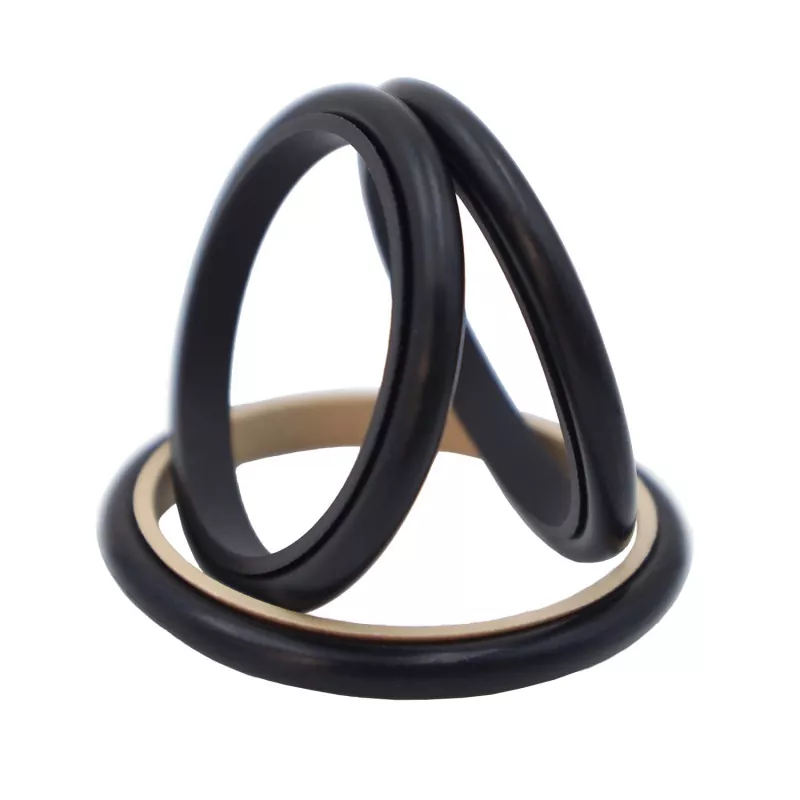

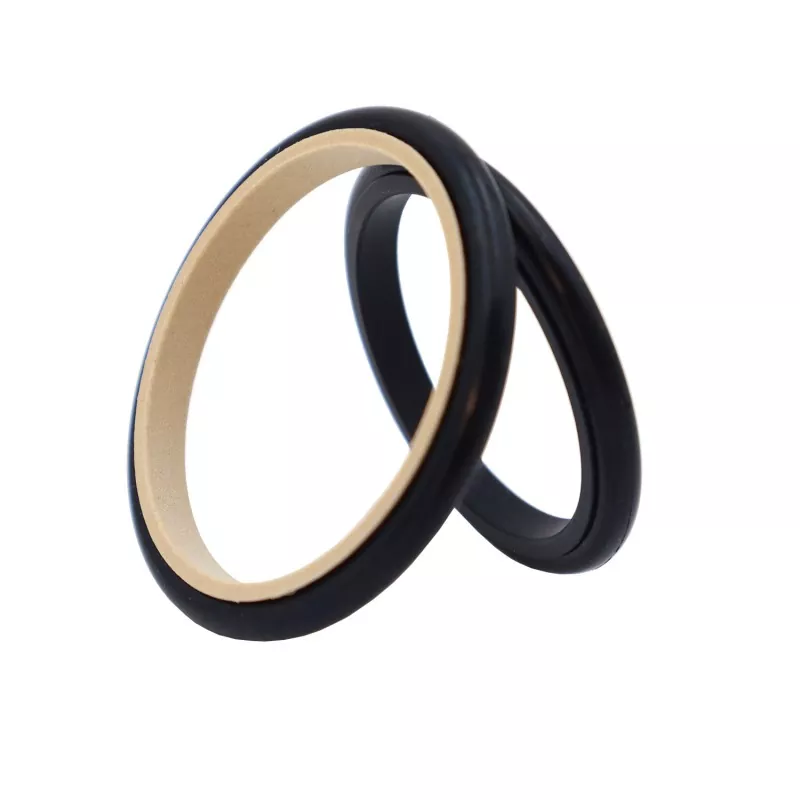

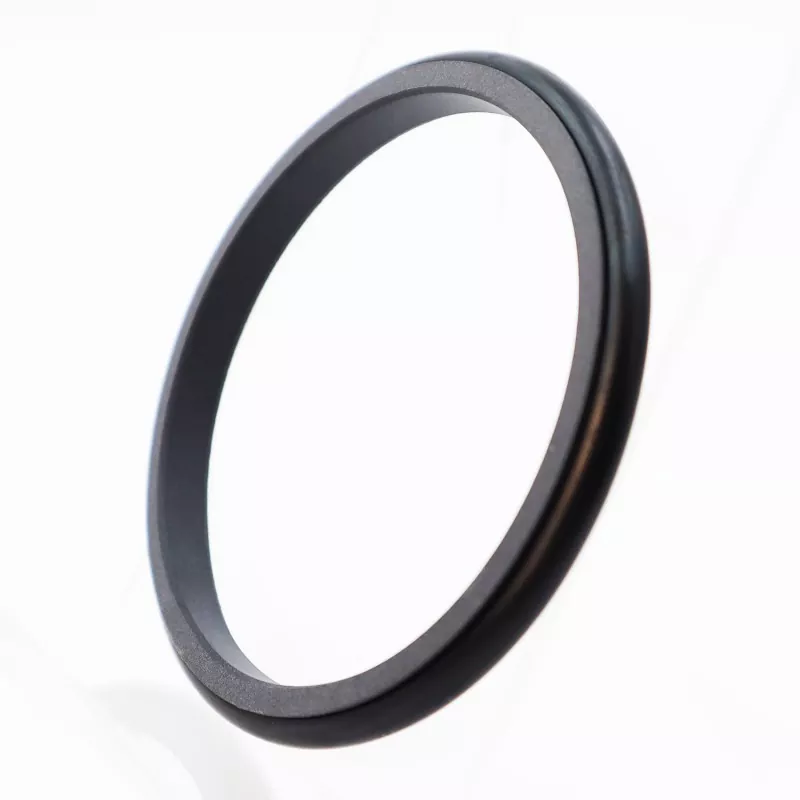

The Cap Combination Seal ປະກອບດ້ວຍ PTFE cap-shaped ring and a rubber O-ring, designed for bidirectional pressure sealing in hydraulic and pneumatic reciprocating applications. O-ring ໃຫ້ຜົນບັງຄັບໃຊ້ radial ແລະຊົດເຊີຍການສວມໃສ່ໃນວົງປະທັບຕາ; ແຫວນປະທັບຕາມີການອອກແບບປາກບາງໆທີ່ສະຫນອງຄວາມສາມາດໃນການຊົດເຊີຍການຕິດຕາມທີ່ດີເລີດ, ສົ່ງຜົນໃຫ້ປະສິດທິພາບການຜະນຶກທີ່ດີຂຶ້ນ. ມັນເຫມາະສົມກັບມາດຕະຖານ GB1235 O-ring grooves. ສໍາລັບເສັ້ນຜ່າສູນກາງຂອງ rod ຂະຫນາດນ້ອຍກວ່າ 30mm, ປະເພດແຍກ (ເປີດ) ການອອກແບບຮ່ອງຄວນຈະຖືກນໍາໃຊ້.
ປະທັບຕານີ້ແມ່ນເຫມາະສົມສໍາລັບທັງສອງສະພາບການເຮັດວຽກຂອງໄຮໂດຼລິກແລະ pneumatic ແລະສະຫນັບສະຫນູນການປະທັບຕາຄວາມກົດດັນ bidirectional. ມັນສະຫນອງຂໍ້ໄດ້ປຽບເຊັ່ນ: friction ຕ່ໍາ, ການຕໍ່ຕ້ານ breakaway ຫນ້ອຍ, ການດໍາເນີນງານກ້ຽງໂດຍບໍ່ມີການເລື່ອນ, ເຫມາະສົມສໍາລັບການ lubrication ບໍ່ມີນ້ໍາມັນ, ແລະຊີວິດການບໍລິການຍາວ. ມັນຕ້ອງການພື້ນທີ່ການຕິດຕັ້ງຫນ້ອຍທີ່ສຸດແລະຊ່ວຍໃຫ້ການຖອດແລະບໍາລຸງຮັກສາໄດ້ງ່າຍ.
ຫມາຍເຫດການເລືອກ: ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີເສັ້ນຜ່າກາງຂອງ rod ຂອງ 30mm ຫຼືຫນ້ອຍ, ການນໍາໃຊ້ຂອງປະເພດແຍກ (ເປີດ) groove ແມ່ນແນະນໍາໃຫ້ຕິດຕັ້ງ.
1. ເຫມາະສໍາລັບການນໍາໃຊ້ທັງສອງບົບໄຮໂດຼລິກແລະ pneumatic; ສະຫນັບສະຫນູນການປະທັບຕາຄວາມກົດດັນ bidirectional.
2. friction ຕ່ໍາ, ການຕໍ່ຕ້ານ breakaway ຫນ້ອຍ, ແລະການເຄື່ອນໄຫວກ້ຽງ; friction dynamic ແລະ static ເທົ່າທຽມກັນ; ບໍ່ມີຮອຍຫ້ອຍ.
3. ຊີວິດການບໍລິການຍາວ; ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກການຫລໍ່ລື່ນທີ່ບໍ່ມີນ້ໍາມັນ.
4. ການອອກແບບກະທັດລັດ; ການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາງ່າຍ.
ຄ່າຈຳກັດບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ (m/s) |
ສື່ມວນຊົນ |
|
≤20 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນ້ຳມັນໄຮໂດຼລິກທີ່ອີງໃສ່ແຮ່ທາດ, ທາດແຫຼວທີ່ທົນທານຕໍ່ໄຟ (HFA/HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
|
-20 ຫາ +180 (ມີ FKM O-ring) |
1. ວັດສະດຸສໍາລັບ O-ring ປະກອບປະກອບມີ: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3; ອຸປະກອນທາງເລືອກປະກອບມີ PTFE1, PTFE2, ແລະ PTFE4.
ຮູບແບບການສັ່ງຊື້: RC13—80-PTFE3—R01 ຫຼື SPNC-80-PTFE3—R01
RC13/SPNC - ຮຸ່ນ 80 - ເສັ້ນຜ່າສູນກາງແກນ dPTFE3 - ລະຫັດວັດສະດຸ PTFE R01 - ລະຫັດວັດສະດຸ O-ring
ຜະລິດຕະພັນສາມາດຜະລິດໄດ້ໃນທຸກຂະຫນາດທີ່ລະບຸໄວ້ໃນຕາຕະລາງສະເພາະ.
|

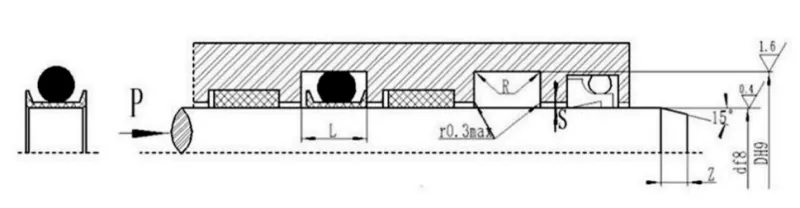

ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ d f8 |
ເສັ້ນຜ່າສູນກາງຮ່ອງ D H9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ລັດສະໝີມຸມ Rmax |
ການເກັບກູ້ radial ສູງສຸດ |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring d0 |
|
|
ສໍາລັບຄໍາຮ້ອງສະຫມັກບົບໄຮໂດຼລິກ |
ສໍາລັບຄໍາຮ້ອງສະຫມັກ pneumatic ແລະ hydraulic friction ຕ່ໍາ |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22–50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150-1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
