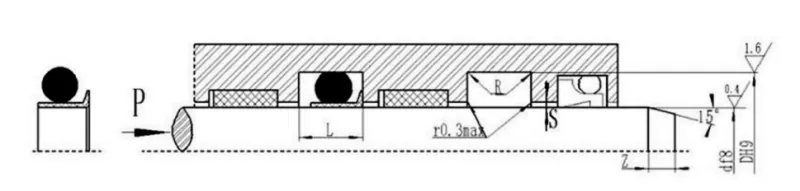

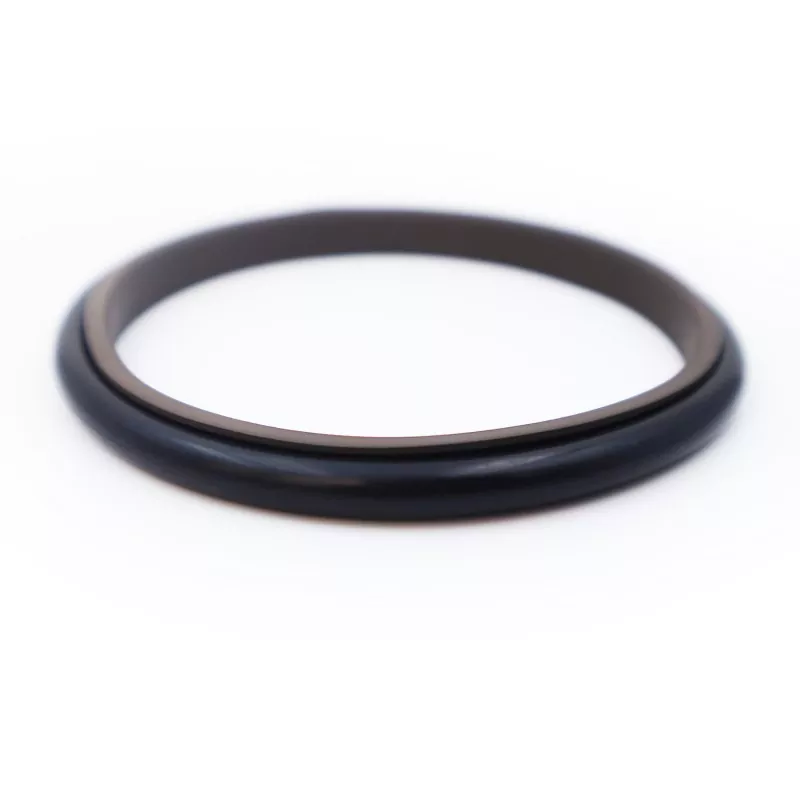

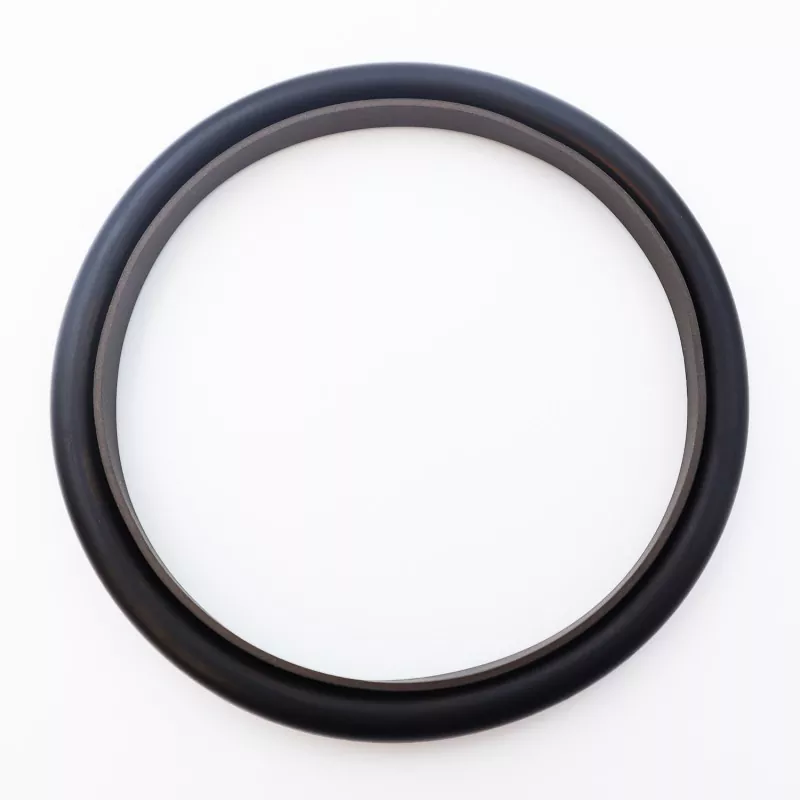

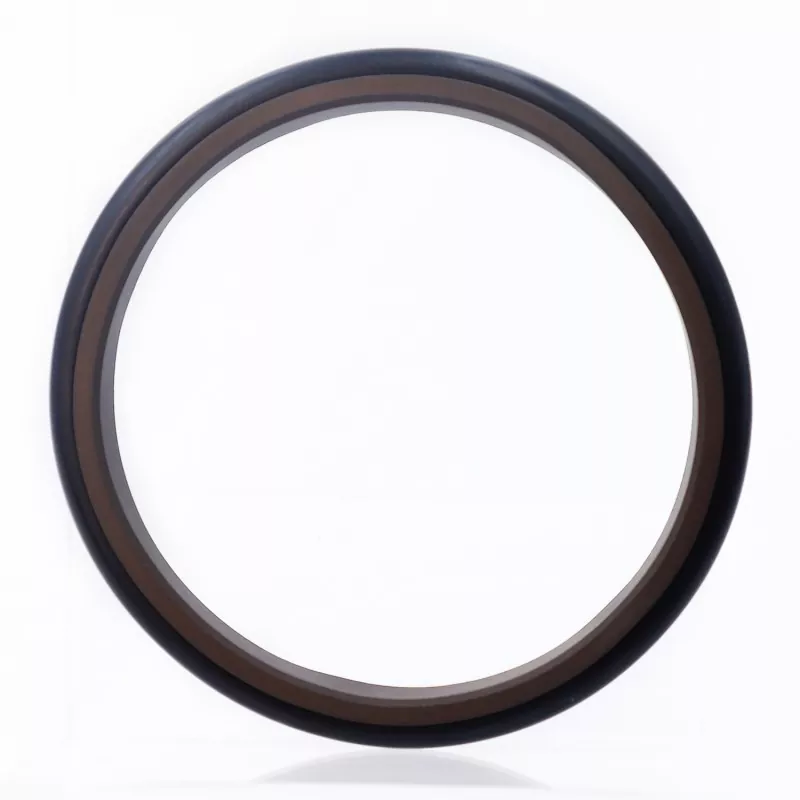

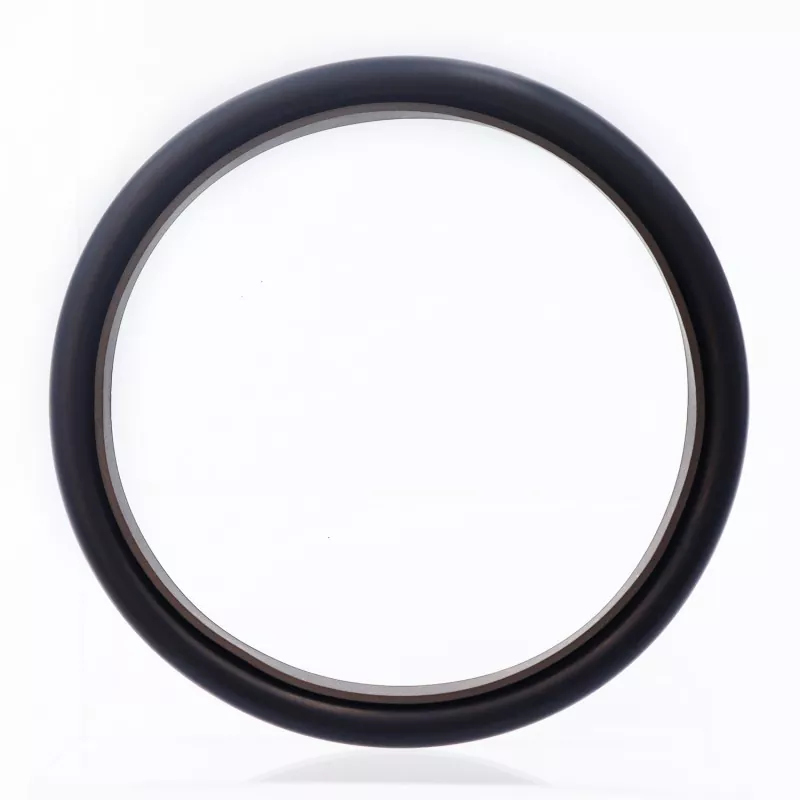

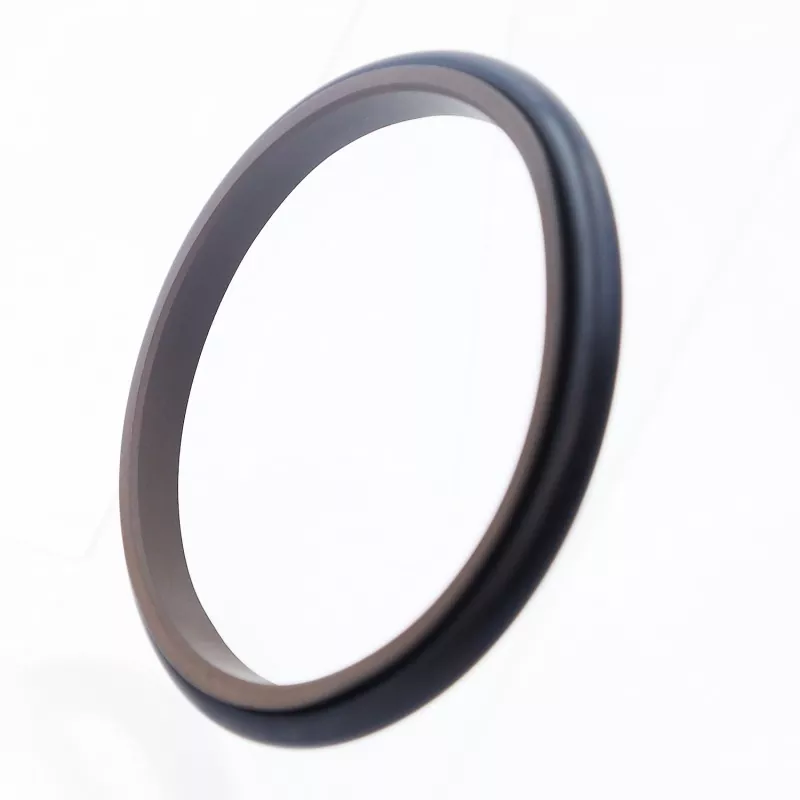

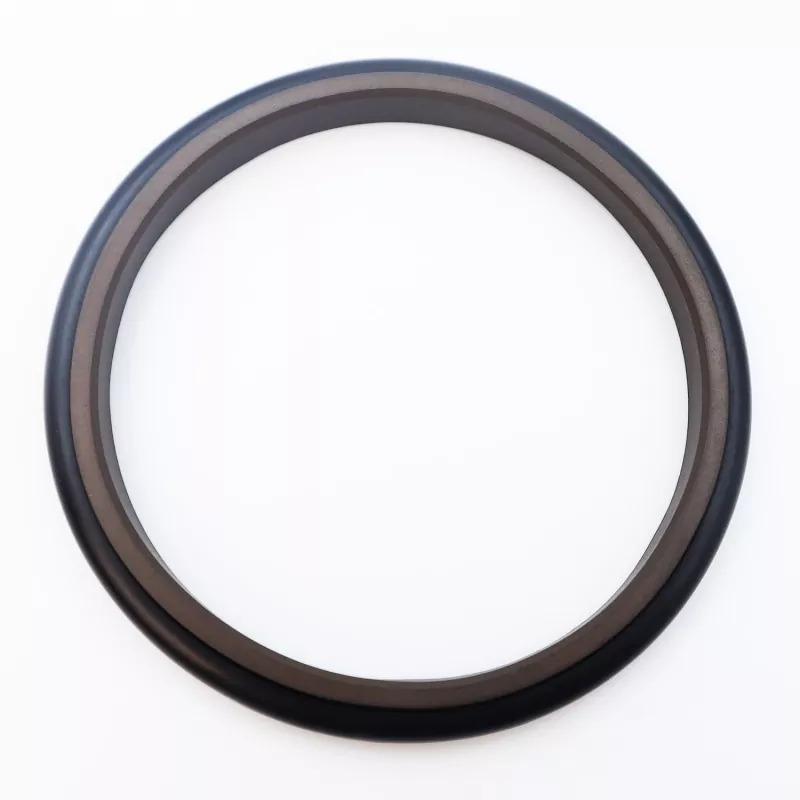

ປະທັບຕາການຜະສົມຜະສານສາມຫຼ່ຽມປະກອບດ້ວຍວົງແຫວນປະທັບຕາ PTFE ຮູບສາມລ່ຽມແລະ O-ring ຢາງ; ມັນໄດ້ຖືກອອກແບບສໍາລັບການປະທັບຕາດ້ວຍຄວາມກົດດັນດຽວໃນຄໍາຮ້ອງສະຫມັກ reciprocating ໄຮໂດຼລິກແລະ pneumatic. O-ring ໃຫ້ຜົນບັງຄັບໃຊ້ radial ແລະຊົດເຊີຍການສວມໃສ່ໃນວົງການຜະນຶກ. ຂໍຂອບໃຈກັບການອອກແບບປາກບາງໆຂອງແຫວນປະທັບຕາ, ມັນສະຫນອງການຊົດເຊີຍການຕິດຕາມແລະການຜະນຶກທີ່ດີເລີດ. ສໍາລັບເສັ້ນຜ່າສູນກາງຂອງ rod ຂະຫນາດນ້ອຍກວ່າ 30 ມມ, ການອອກແບບຮ່ອງແຍກ (ປະເພດເປີດ) ຄວນຖືກນໍາໃຊ້.
1. ເຫມາະສໍາລັບການນໍາໃຊ້ທັງສອງບົບໄຮໂດຼລິກແລະ pneumatic;
2. friction ຕ່ໍາ, ການຕໍ່ຕ້ານ breakaway ຕ່ໍາ, ການເຄື່ອນໄຫວກ້ຽງ, friction ແບບເຄື່ອນໄຫວເທົ່າທຽມກັນແລະ static, ແລະບໍ່ມີ stick-slip;
3. ຊີວິດການບໍລິການຍາວ; ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກ lubrication ບໍ່ມີນ້ໍາມັນ;
4. ການອອກແບບກະທັດລັດ; ງ່າຍທີ່ຈະຕິດຕັ້ງແລະຮັກສາ;
ຄ່າຈຳກັດບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ m/s |
ສື່ມວນຊົນ |
|
≤20 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນໍ້າມັນໄຮໂດຼລິກທີ່ອີງໃສ່ແຮ່ທາດ, ນໍ້າມັນທີ່ທົນທານຕໍ່ໄຟ (HFA/HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
|
-20 ຫາ +180 (ມີ FKM O-ring) |
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3; ອຸປະກອນທາງເລືອກປະກອບມີ PTFE1, PTFE2, ແລະ PTFE4.
ຮູບແບບການສັ່ງຊື້: RC14—80—PTFE3—R01
RC14 – Model 80 – Shaft Diameter d – PTFE (Material Code R01) – O-ring Material Code
ຜະລິດຕະພັນສາມາດຜະລິດໄດ້ໃນທຸກຂະຫນາດທີ່ລະບຸໄວ້ໃນຕາຕະລາງສະເພາະ.
|
ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ d f8 |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ D H9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ລັດສະໝີມຸມ Rmax |
ການເກັບກູ້ radial S |
Chamfer Z |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ເຮັດ |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18–39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40–108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109-1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
ໝາຍເຫດ: ສໍາລັບເສັ້ນຜ່າກາງ shaft ≤30 mm, ການນໍາໃຊ້ຂອງຮ່ອງເປີດແມ່ນແນະນໍາໃຫ້.
