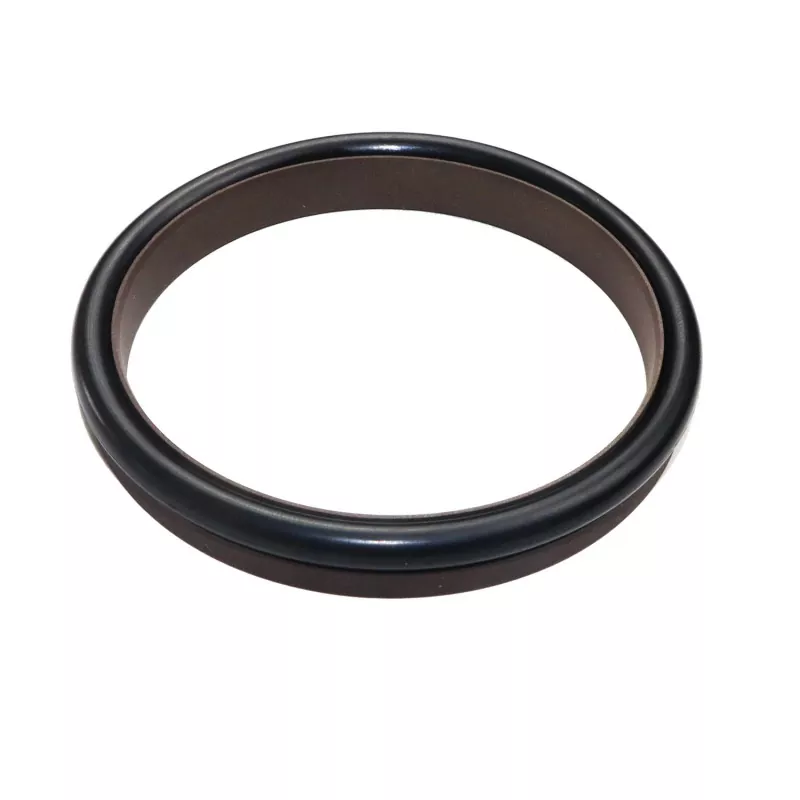

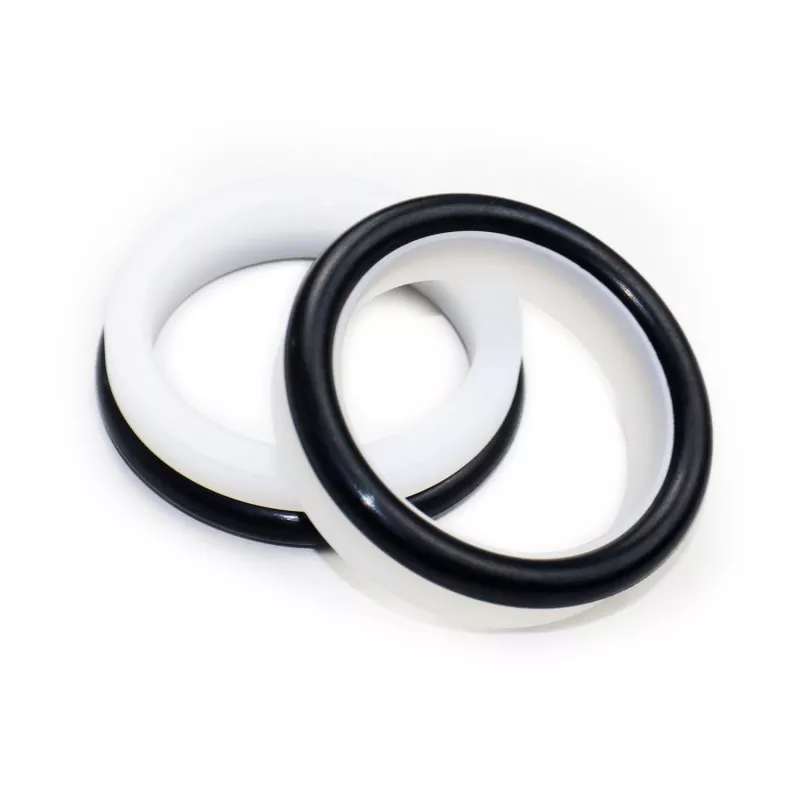

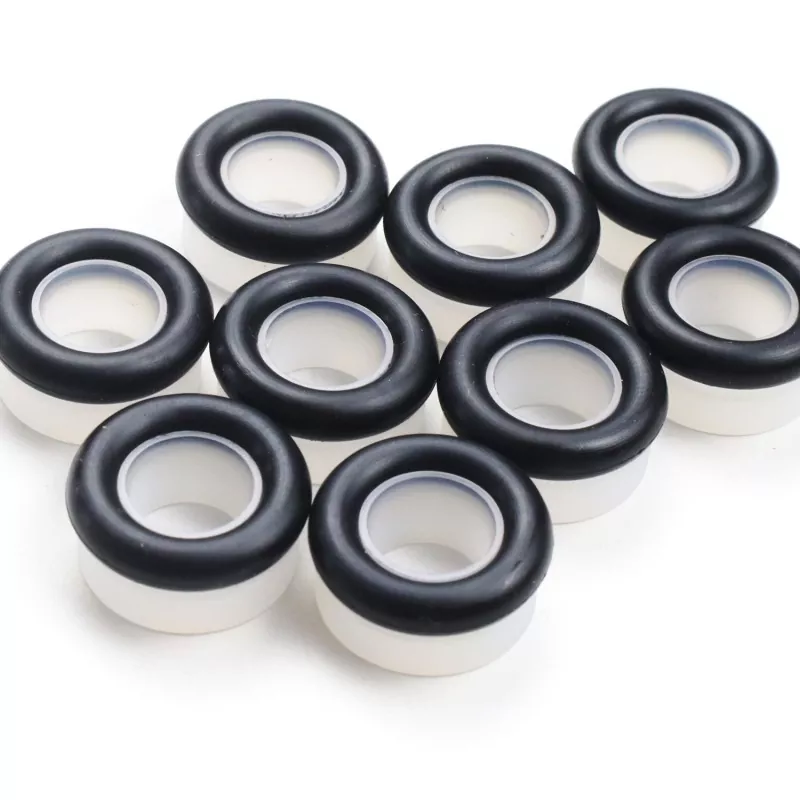

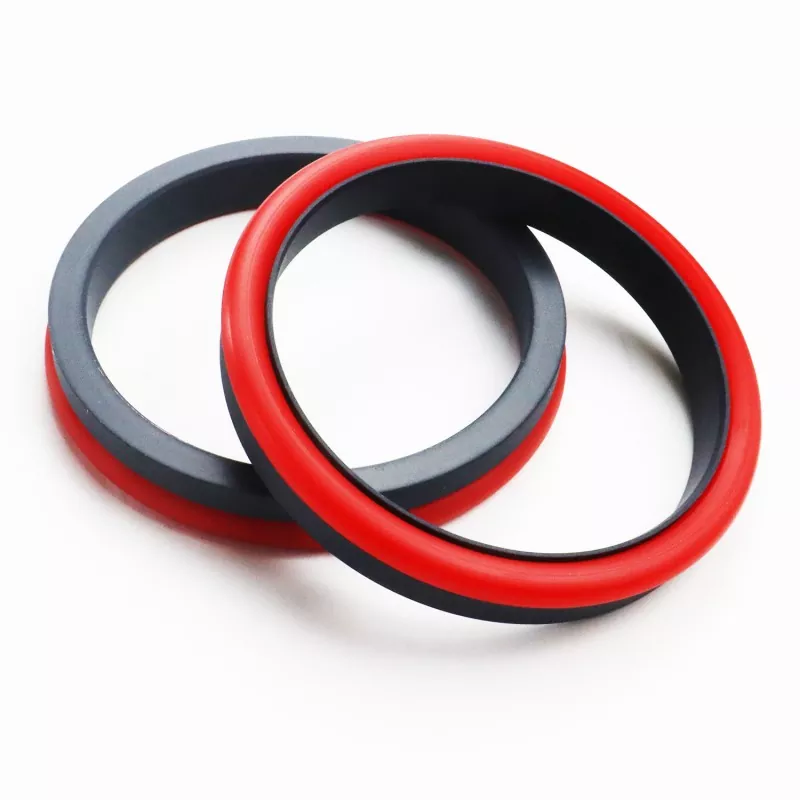

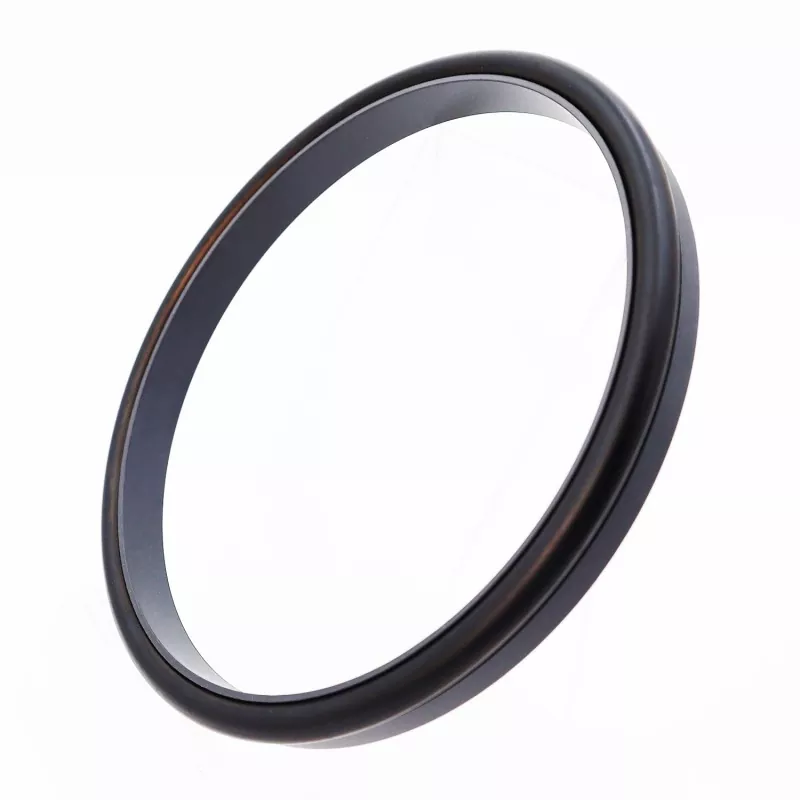

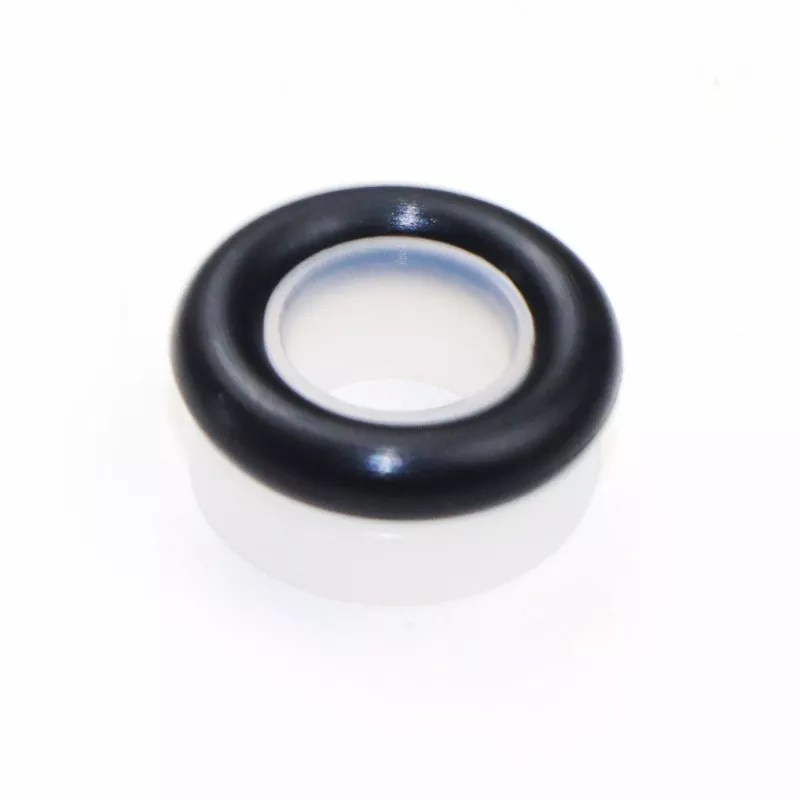

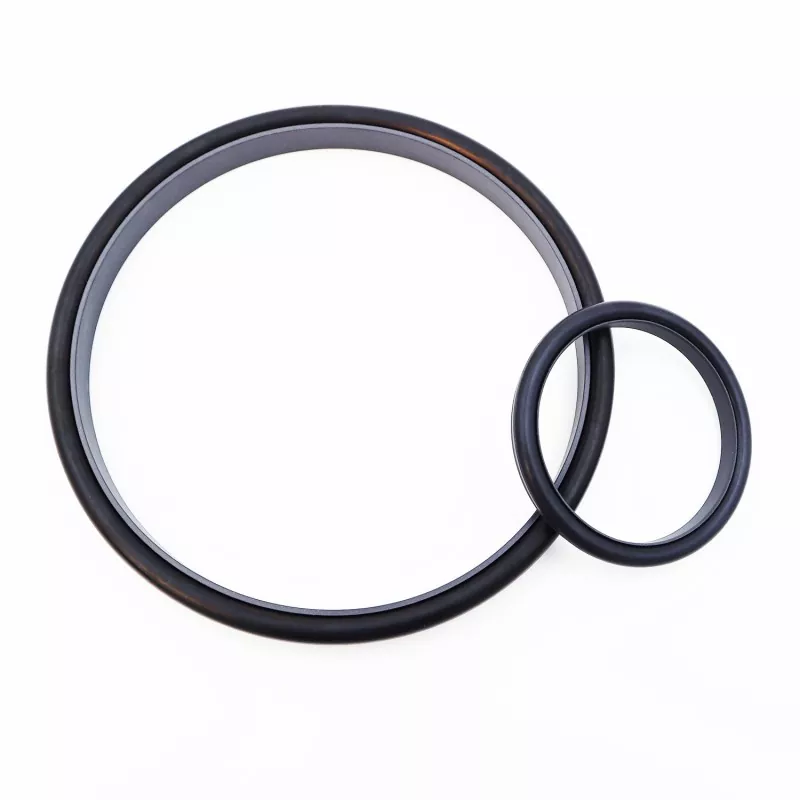

The Reinforced Right-Angle Combined Seal (Ultra-High Pressure/Hydraulic Pressure Seal) ປະກອບດ້ວຍແຫວນປະທັບຕາມຸມຂວາທີ່ເສີມສ້າງທີ່ເຮັດດ້ວຍ PTFE ແລະອຸປະກອນປະສົມຂອງຕົນ, ແລະ O-ring. ມັນເຫມາະສົມສໍາລັບການປະທັບຕາ unidirectional ໃນການເຄື່ອນໄຫວ reciprocating ໄຮໂດຼລິກ.
ອີງຕາມປະເພດຂອງ O-ring ທີ່ໃຊ້, ມັນມີຢູ່ໃນຊຸດ RC08 ແລະ RC09 (ເຂົ້າກັນໄດ້ກັບຊຸດ O-rings GB1235). ເນື່ອງຈາກການອອກແບບຄວາມຫນາທີ່ດີທີ່ສຸດຂອງວົງການຜະນຶກ, ມັນປະຕິບັດໄດ້ດີເຖິງແມ່ນວ່າຢູ່ໃນຄວາມກົດດັນນ້ໍາຫຼືສື່ທີ່ມີຄວາມຫນືດຕ່ໍາອື່ນໆ.
ການອອກແບບໂຄງສ້າງຂອງແຫວນປະທັບຕາທີ່ເສີມສ້າງຍັງຊ່ວຍປັບປຸງຄວາມຕ້ານທານຂອງປະທັບຕາຕໍ່ກັບຄວາມກົດດັນສູງແລະສູງສຸດ. ໂດຍທົ່ວໄປມັນບໍ່ເຫມາະສົມສໍາລັບການຕິດຕັ້ງໃນຮ່ອງປິດ.
1. friction ຕ່ໍາ, ການຕໍ່ຕ້ານການເລີ່ມຕົ້ນຕ່ໍາ, ການເຄື່ອນໄຫວກ້ຽງ, friction ແບບເຄື່ອນໄຫວເທົ່າທຽມກັນແລະ static, ບໍ່ມີ creep.
2. ຊີວິດການບໍລິການຍາວ, ເຫມາະສໍາລັບການປະທັບຕາ lubrication ບໍ່ມີນ້ໍາມັນ.
3. ເຫມາະສໍາລັບການປະທັບຕາຂອງສື່ມວນຊົນທີ່ມີຄວາມກົດດັນສູງ, ຄວາມກົດດັນສູງທີ່ສຸດ, ແລະຄວາມຫນືດຕ່ໍາເຊັ່ນ: ນ້ໍາ.
ຄຸນຄ່າທີ່ຮຸນແຮງບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ (m/s) |
ສື່ມວນຊົນ |
|
≤200 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນ້ຳມັນໄຮໂດຼລິກ, ນ້ຳມັນທົນທານຕໍ່ໄຟ (HFA/HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
|
-20 ຫາ +200 (ມີ FKM O-ring) |
1. ການຈັບຄູ່ວັດສະດຸ O-ring: R01 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3, ອຸປະກອນທາງເລືອກອື່ນໆປະກອບມີ PTFE2, PTFE4, ແລະອຸປະກອນປະສິດທິພາບສູງອື່ນໆ.
ຮູບແບບການສັ່ງຊື້ RC08—80x90.2x11.2—PTFE3—R01 Model-Rod Diameter x Groove Diameter x Groove Width-Material Code

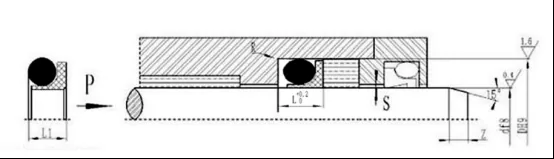

ຕາຕະລາງຂໍ້ມູນຈໍາເພາະແລະພາລາມິເຕີ RC08
ສາມາດຜະລິດຜະລິດຕະພັນຂອງຂະຫນາດໃດຫນຶ່ງທີ່ລະບຸໄວ້ໃນຕາຕະລາງສະເພາະ
|
ມາດຕະຖານ df8 RCO8 |
ການໂຫຼດແສງສະຫວ່າງ df8 RCO8-Q |
ການໂຫຼດຫນັກ df8 RC08-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ D H9 |
ຄວາມກວ້າງຂອງຮ່ອງ ລ+0.2 |
ຄວາມສູງຂອງປະທັບຕາ L1 |
ມຸມມົນ Rmax |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring ງO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109–629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109–629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109–629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
ໝາຍເຫດ:1. ກະລຸນາປຶກສາບໍລິສັດຂອງພວກເຮົາຖ້າຫາກວ່າລະບົບປິດຮ່ອງແມ່ນຕ້ອງການ.
2. ຄວາມດັນ > 60MPa, ຄວາມທົນທານຂອງຮາກ H8/f8, ການປະທັບຕາຄວາມກົດດັນສູງສຸດ Smax < 0.05.
