ໃນຖານະເປັນຜູ້ຜະລິດທີ່ມີຄວາມຊ່ຽວຊານໃນການປະທັບຕາທີ່ມີຄວາມກົດດັນສູງ, Ruichen Sealing ສະເຫນີ "ການຜະສົມຜະສານຂອງຕີນ." ວົງການຜະນຶກມີໂຄງສ້າງປາກບາງໆທີ່ສະຫນອງຄວາມສາມາດໃນການຊົດເຊີຍແບບເຄື່ອນໄຫວທີ່ດີເລີດ. ພື້ນຜິວຜະນຶກທີ່ມີຮູບຕີນທີ່ເປັນເອກະລັກ - ປະກອບດ້ວຍຮ່ອງທີ່ມີຮູບແຂບ - ເສີມຂະຫຍາຍຄວາມຕ້ານທານການປົນເປື້ອນແລະຫຼຸດຜ່ອນຄວາມແຕກຫັກ; ການອອກແບບພິເສດນີ້ຊ່ວຍເພີ່ມຄວາມຕ້ານທານຄວາມກົດດັນຢ່າງຫຼວງຫຼາຍ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມກົດດັນສູງແລະຄວາມກົດດັນສູງສຸດ. ຫມາຍເຫດ: ປະທັບຕານີ້ບໍ່ເຫມາະສົມສໍາລັບການຕິດຕັ້ງໃນຮ່ອງປິດ.
ພວກເຮົາຍິນດີຕ້ອນຮັບການສອບຖາມກ່ຽວກັບການຄັດເລືອກແລະຄໍາສັ່ງຈໍານວນຫຼາຍຈາກຜູ້ຊື້ອຸປະກອນວິສະວະກໍາ.

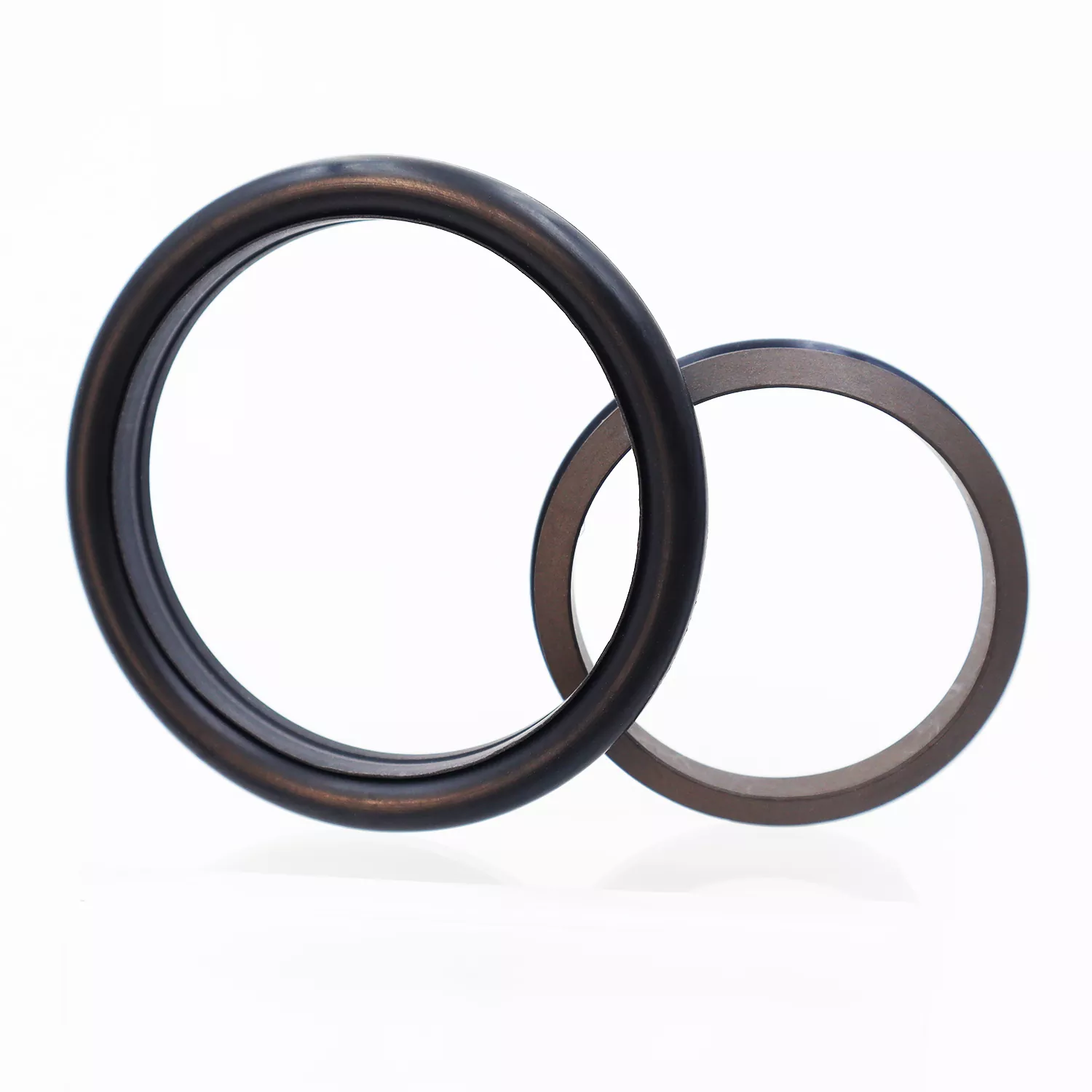

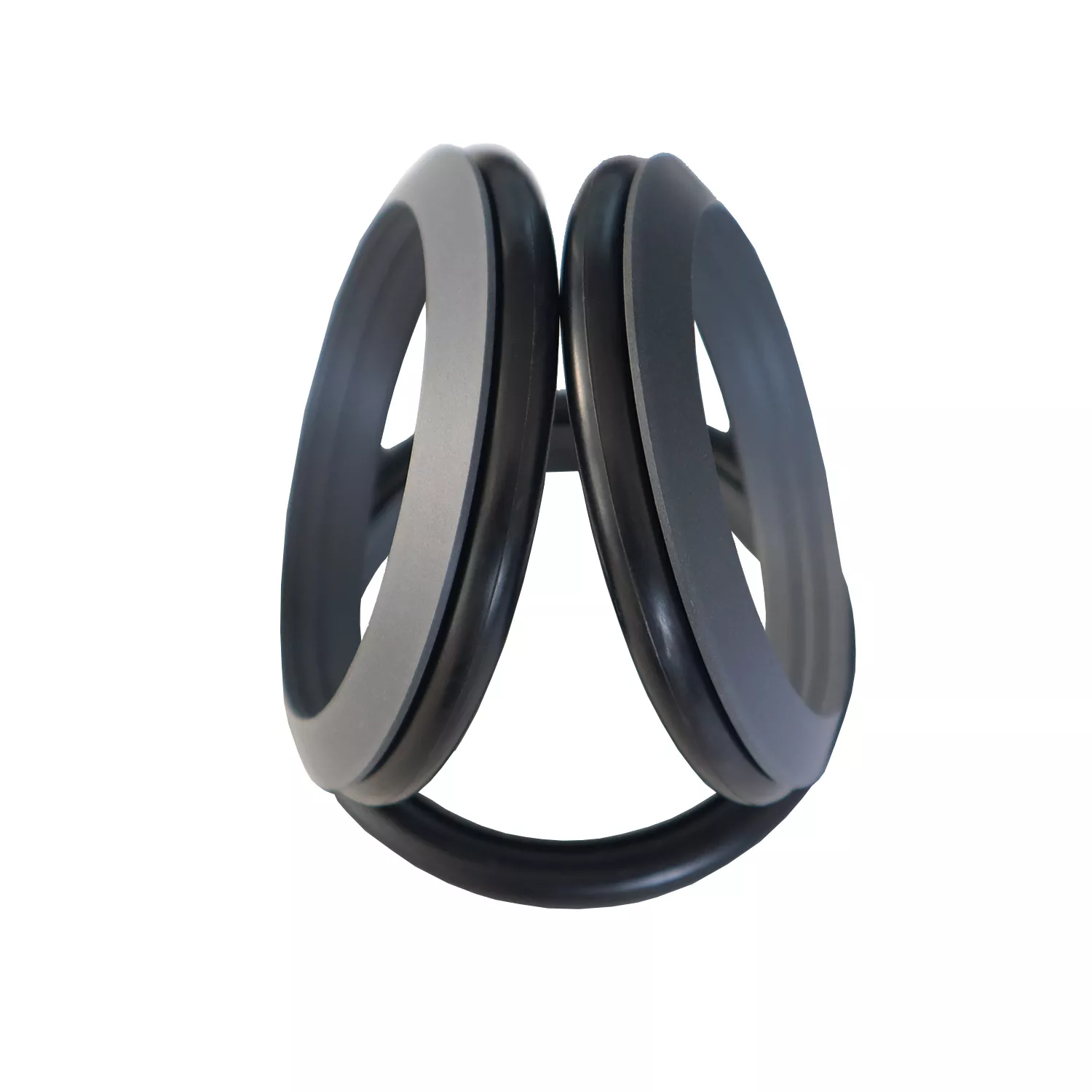

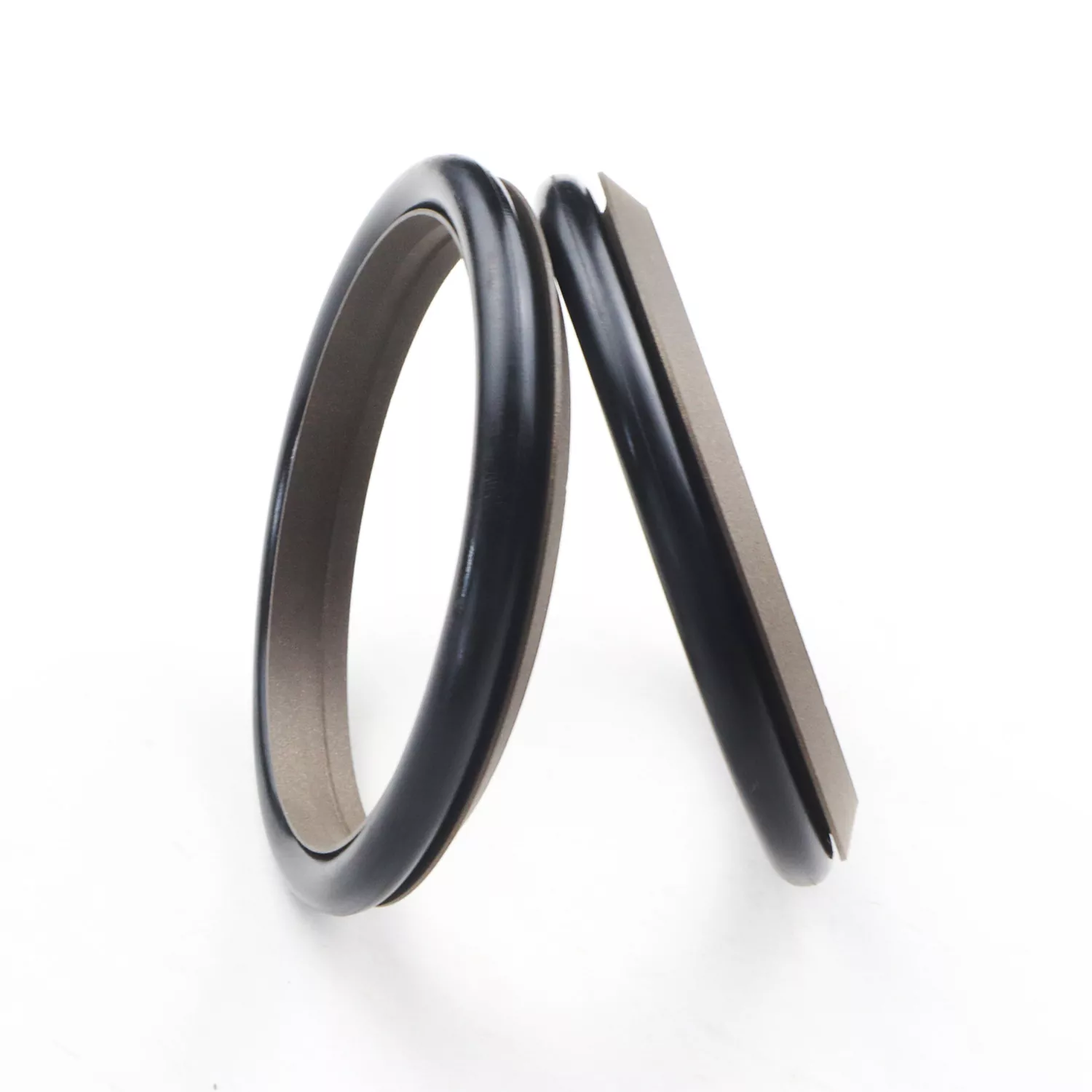

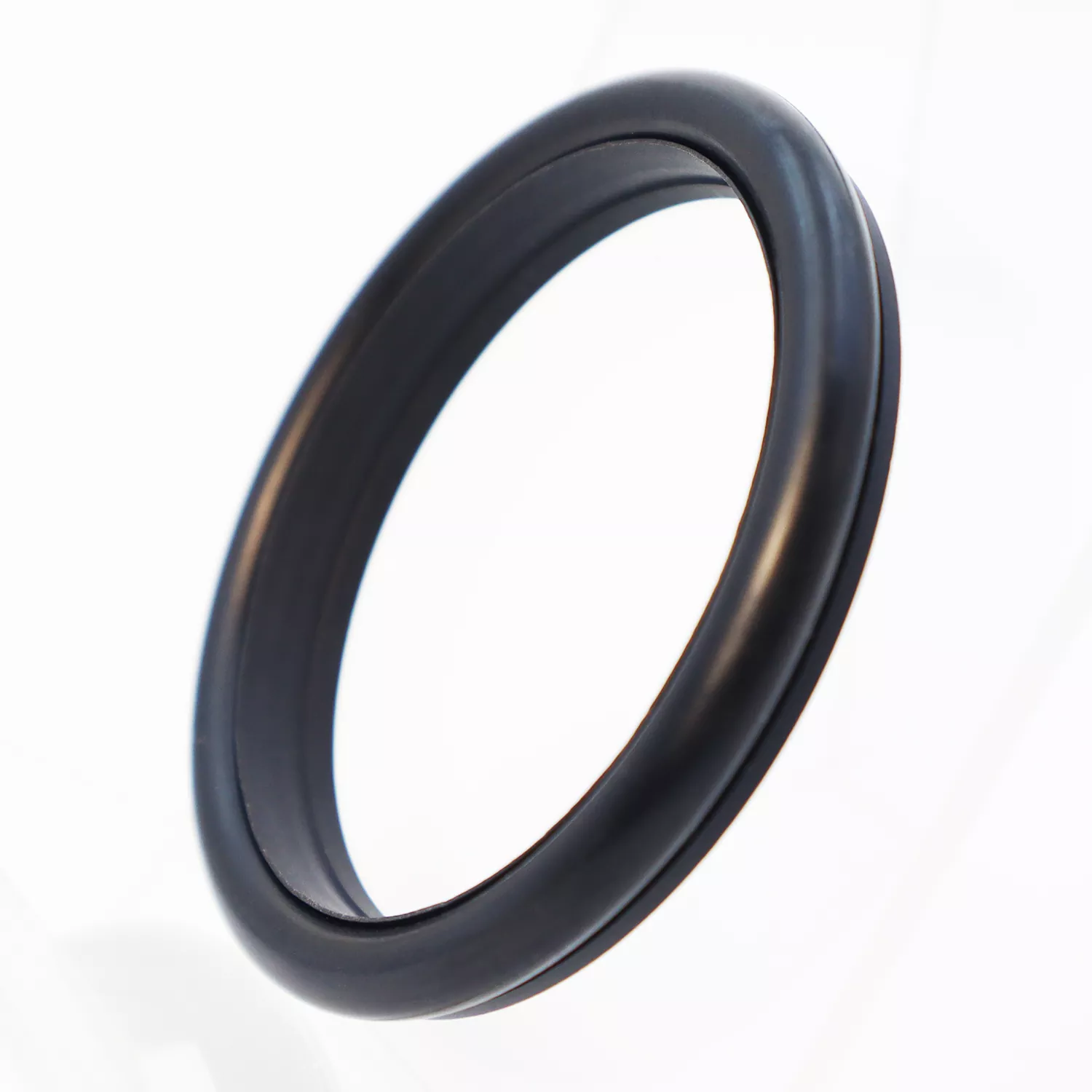

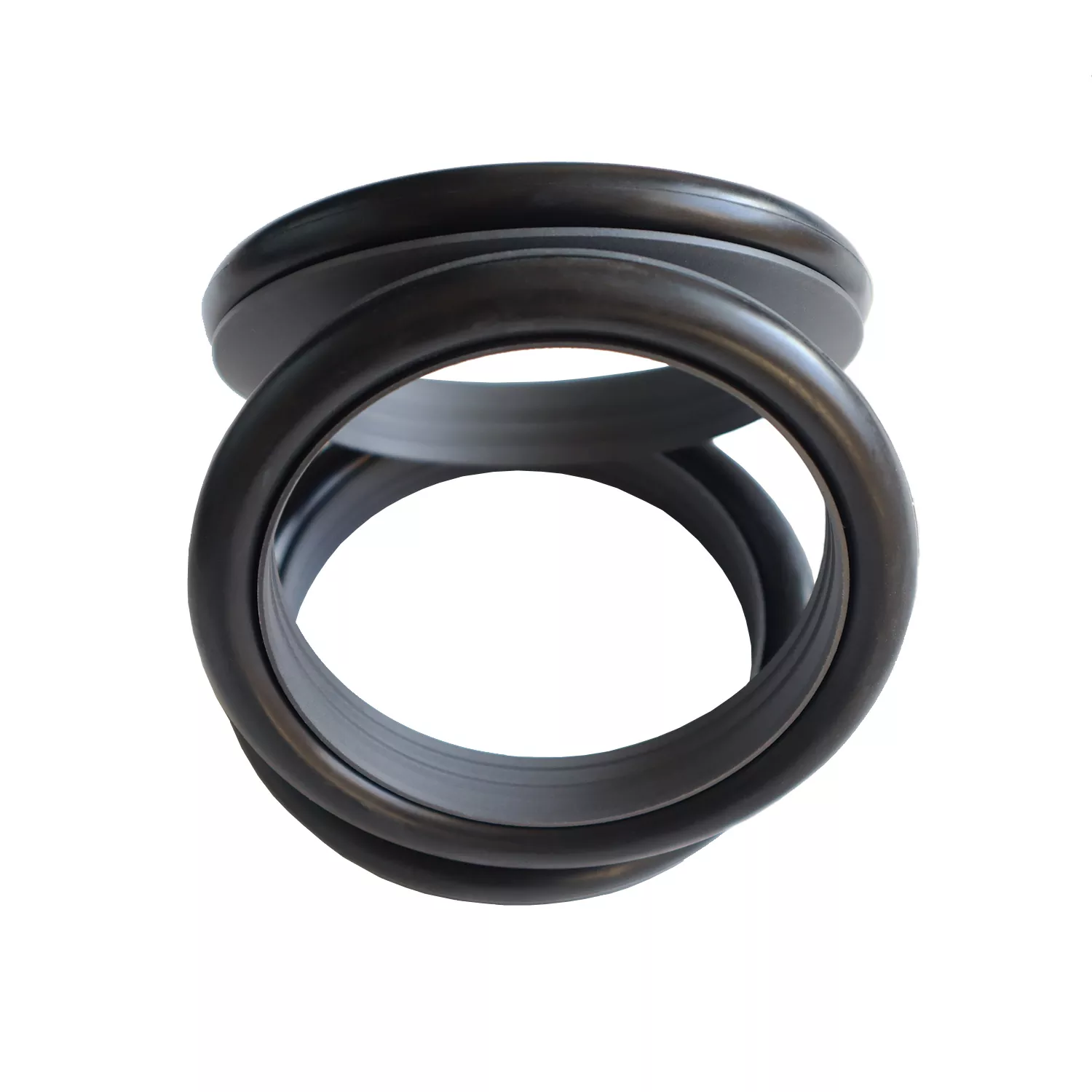

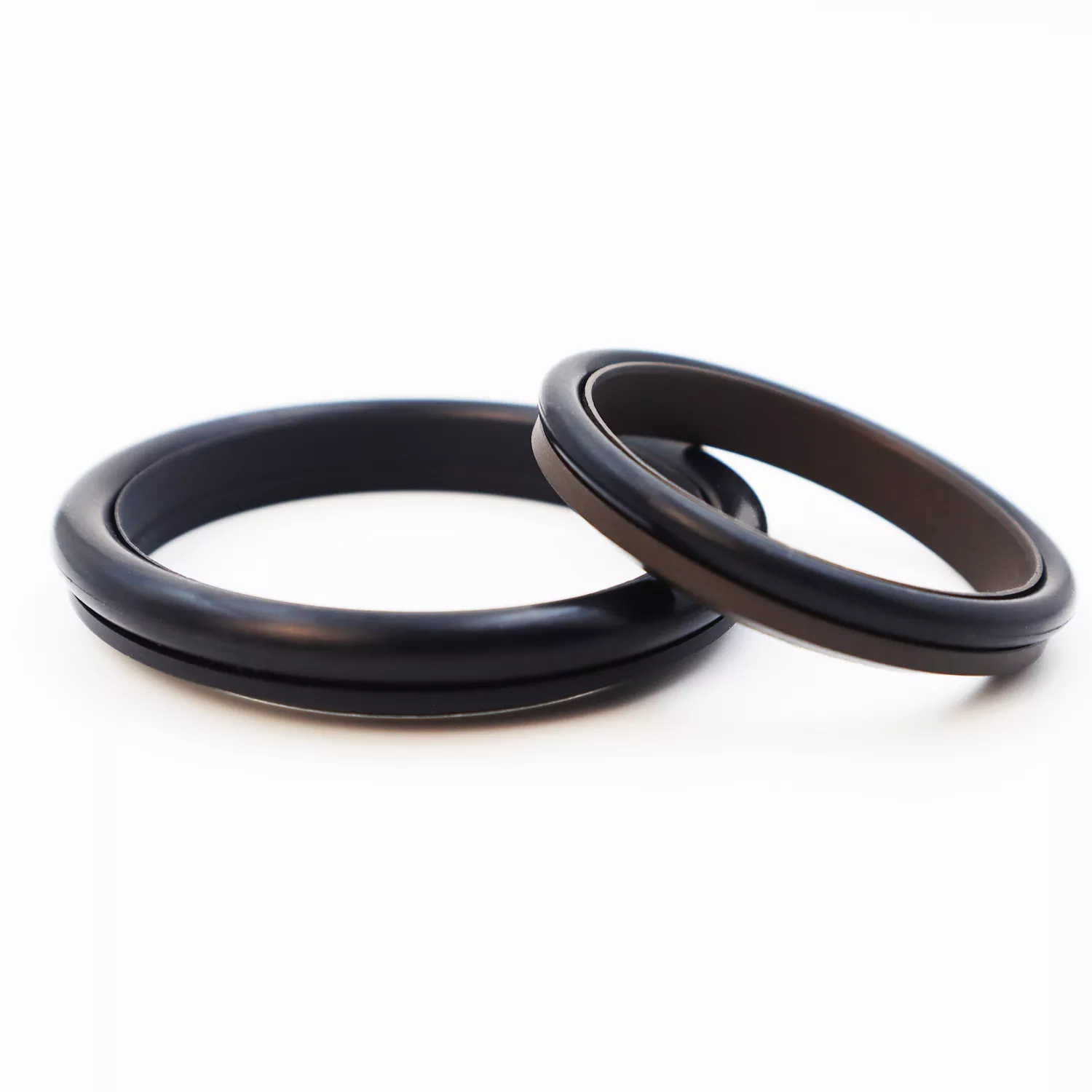

The Foot-type Combined Seal ປະກອບດ້ວຍແຫວນປະທັບຕາທີ່ມີຮູບຕີນ (ເຮັດດ້ວຍ PTFE ຫຼື PTFE composites) ຈັບຄູ່ກັບ O-ring ຢາງ; ມັນໄດ້ຖືກອອກແບບສໍາລັບການປະທັບຕາແບບດຽວໃນຄໍາຮ້ອງສະຫມັກ reciprocating ໄຮໂດຼລິກແລະ pneumatic.
ມັນໄດ້ຖືກຈັດປະເພດເປັນຊຸດ RC03 ແລະຊຸດ RC04 (ເຊິ່ງໃຊ້ຊຸດ O-rings GB1235) ໂດຍອີງໃສ່ O-ring ທີ່ມາພ້ອມກັບ. ວົງການຜະນຶກມີການອອກແບບປາກບາງໆທີ່ສະຫນອງການຊົດເຊີຍແບບເຄື່ອນໄຫວທີ່ເຫນືອກວ່າ, ເຮັດໃຫ້ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ. ຮ່ອງທີ່ມີຮູບແຂບຢູ່ດ້ານການຜະນຶກທີ່ມີຮູບຕີນປັບປຸງຄວາມສົມບູນຂອງການຜະນຶກແລະການຕໍ່ຕ້ານການປົນເປື້ອນໃນຂະນະທີ່ຫຼຸດຜ່ອນຄວາມແຕກຫັກ. ການອອກແບບໂຄງສ້າງຍັງຊ່ວຍເພີ່ມຄວາມສາມາດໃນການຮັບມືກັບຄວາມກົດດັນຂອງປະທັບຕາ. ໂດຍທົ່ວໄປແລ້ວ, ມັນບໍ່ສາມາດຕິດຕັ້ງຢູ່ໃນຮ່ອງປິດ.
1. ເຫມາະສໍາລັບການນໍາໃຊ້ທັງສອງບົບໄຮໂດຼລິກແລະ pneumatic
2. ການປະຕິບັດການປະທັບຕາທີ່ດີເລີດທັງໃນສະພາບແວດລ້ອມທີ່ມີຄວາມກົດດັນສູງແລະຄວາມກົດດັນຕ່ໍາ
3. friction ຕ່ໍາ; ການຕໍ່ຕ້ານການເລີ່ມຕົ້ນຫນ້ອຍທີ່ສຸດແລະການເຄື່ອນໄຫວກ້ຽງ; friction dynamic ແລະ static ເທົ່າທຽມກັນ; ບໍ່ມີຜົນກະທົບ stick-slip
4. ຊີວິດການບໍລິການຍາວ; ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກການຫລໍ່ລື່ນທີ່ບໍ່ມີນ້ໍາມັນ
5. ຄວາມສາມາດໃນການຈັດການຄວາມດັນສູງແລະຄວາມກົດດັນສູງ ultra-ສູງຄວາມຕ້ອງການປະທັບຕາ
ການຈຳກັດຄ່າບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ (m/s) |
ສື່ມວນຊົນ |
|
≤100 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
ນ້ຳມັນໄຮໂດຼລິກ, ນ້ຳມັນທົນທານຕໍ່ໄຟ (HFA/HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
|
-20 ຫາ +180 (ມີ FKM O-ring) |
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE3; ທາງເລືອກອື່ນໆທີ່ມີຢູ່ປະກອບມີ PTFE2, PTFE4, ແລະອຸປະກອນທີ່ມີປະສິດທິພາບສູງອື່ນໆ.

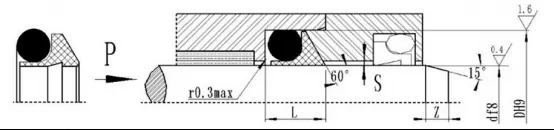

ຮູບແບບການສັ່ງຊື້: RC03—80x89x10-PTFE3-R01
ໂມເດວ - ເສັ້ນຜ່າສູນກາງເສັ້ນຜ່າສູນກາງ x Groove Diameter x Groove Width PTFE3 - ລະຫັດວັດສະດຸ PTFE ທີ່ຖືກແກ້ໄຂ R01 - ລະຫັດວັດສະດຸ O-ring
ຜະລິດຕະພັນສາມາດຜະລິດໄດ້ໃນທຸກຂະຫນາດທີ່ລະບຸໄວ້ໃນຕາຕະລາງສະເພາະ.
|
d f8 |
D H9 |
L+0.2 |
ສູງສຸດ |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18–39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40–108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109–670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671–999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
> 1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
ຫມາຍເຫດ: 1. ສໍາລັບຄວາມກົດດັນ> 60 MPa, ໃຊ້ H8/f8 ທົນທານຕໍ່ເຫມາະຢູ່ບໍລິເວນຖານປະທັບຕາ; ສໍາລັບການປະທັບຕາຄວາມກົດດັນສູງສຸດ, Smax < 0.05.
2. ກະລຸນາປຶກສາຫ້ອງການຖ້າຫາກວ່າໂຄງສ້າງປິດ-groove ແມ່ນຕ້ອງການ.
ເຂົ້າກັນໄດ້ກັບ GB1235 O-rings; ຜະລິດຕະພັນຂອງຂະຫນາດໃດ ໜຶ່ງ ທີ່ລະບຸໄວ້ໃນຕາຕະລາງສະເພາະສາມາດຜະລິດໄດ້.
|
d f8 |
D H9 |
L+0.2 |
ສູງສຸດ |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
