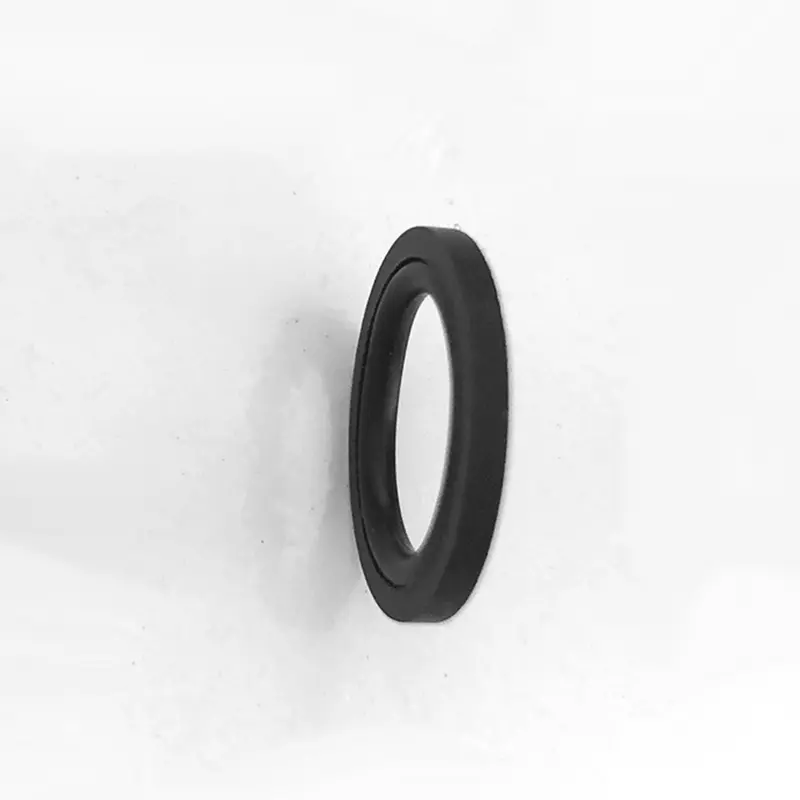

Ruichen ຂອງພວກເຮົາປະທັບຕາຄວາມກົດດັນສູງຂອງ Flange Shange ທີ່ມີການອອກແບບທີ່ມີປະສິດທິພາບເພື່ອໃຫ້ການປະຕິບັດຜະລິດຕະພັນທີ່ດີກວ່າ. ແກນຫຼັກແມ່ນການປະສົມປະສານທີ່ມີຮູບຊົງທີ່ມີຮູບຊົງພິເສດທີ່ເຕັມໄປດ້ວຍສີສັນ (ຢາງ), ເຊິ່ງເຫມາະສົມກັບ Axial (End), ຄວາມຕ້ອງການຂອງການຜະລິດຄວາມກົດດັນ.
ປະທັບຕາທີ່ມີຄວາມກົດດັນສູງມີຂໍ້ໄດ້ປຽບທີ່ເຫມາະສົມ, ການຮັກສາຄວາມກົດດັນທີ່ດີແລະມີຄວາມແຮງສູງໃນການຕິດຕັ້ງສະພາບການເຮັດວຽກທີ່ສຸດ, ແລະການຕິດຕັ້ງງ່າຍດາຍ.

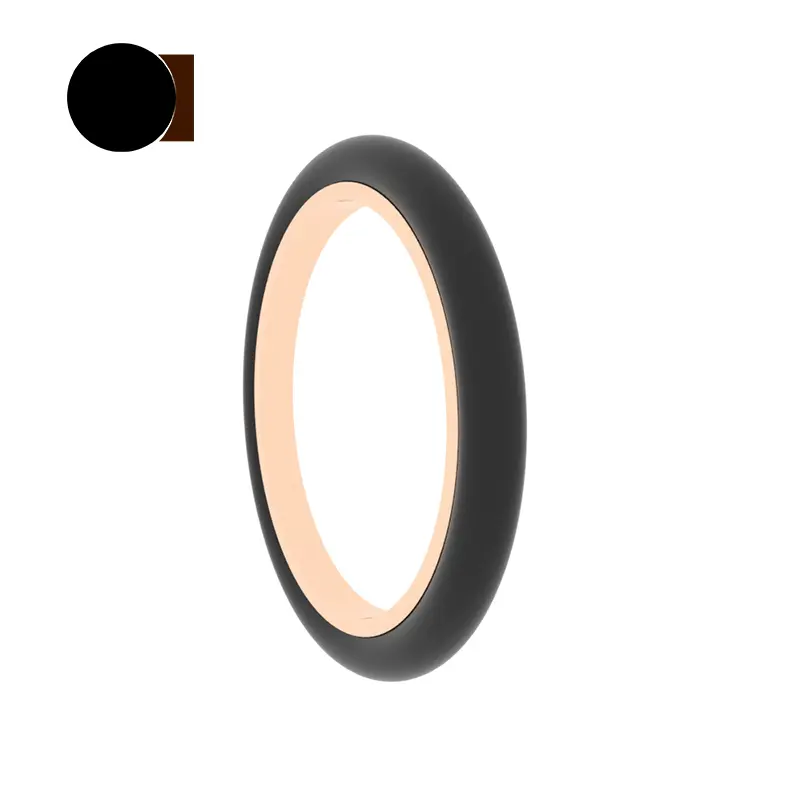

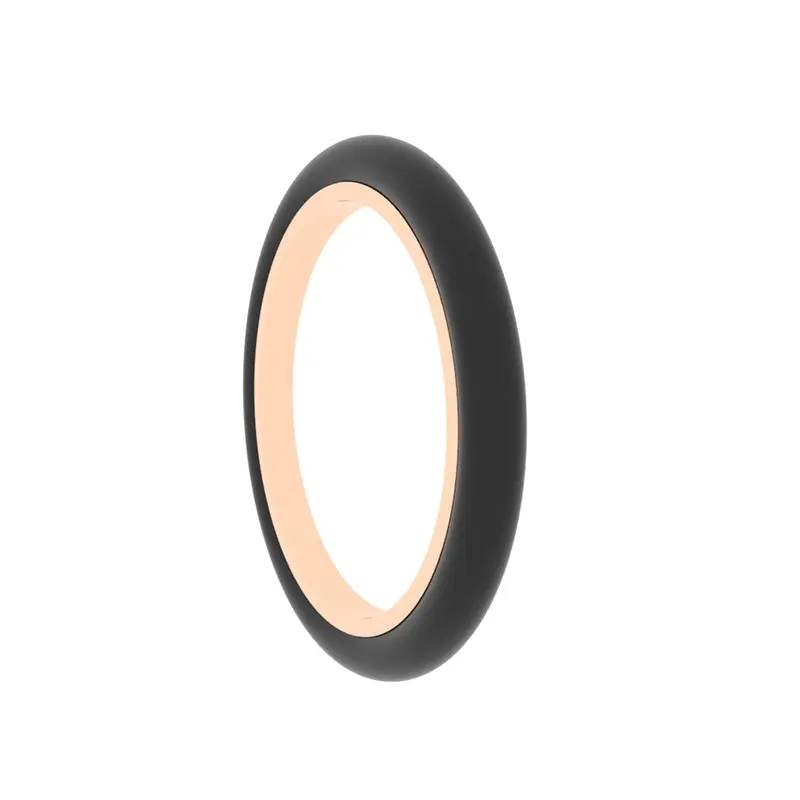

ອີງຕາມສະພາບການເຮັດວຽກທີ່ແຕກຕ່າງກັນ, ພວກເຮົາໄດ້ເຮັດຮູບແບບທີ່ທ່ານສາມາດເລືອກໄດ້ຈາກ: RC2871 ຊຸດ (ແຫວນປະເພດມຸມຂວາແລະຮູບຊົງຢາງ) ແມ່ນສາມາດຮັບມືກັບສະຖານະການຄວາມກົດດັນທີ່ແຕກຕ່າງກັນ; ຊຸດ RC2872 (ແຫວນປະທັບຕາທີ່ມີຮູບຊົງ C-shaps ແລະຮູບຊົງຢາງ) ແມ່ນເຫມາະສົມສໍາລັບການຜະນຶກຄວາມກົດດັນທີ່ສະຖິດ; RC2873 (ແຫວນປະທັບຕາໃນວົງແຫວນມຸມຂວາແລະຮູບຊົງທີ່ມີຮູບຊົງ o-shaped) ຊ່ຽວຊານໃນການປະທັບຕາສະຖິດສູງສຸດ; RC2874 (ແຫວນປະທັບຕາທີ່ມີຮູບຊົງ y ແລະຮູບຊົງຢາງ) ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງການຜະນຶກຄວາມກົດດັນສູງສຸດ; ຊຸດ RC2875 (ແຫວນປະທັບຕາທີ່ມີຮູບຊົງຄ້າຍຄືຕີນແລະຮູບຊົງຢາງຮູບຊົງ) ແບ່ງອອກເປັນປະເພດ A ແລະ B ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງການປະທັບຕາສະຖິດ.
ບາງການປະສົມປະສານພິເສດແມ່ນເຕັມໄປດ້ວຍແຫວນຈຸດເດັ່ນ, ເຊັ່ນ: ໂຄງການປະທັບຕາທີ່ມີຮູບຊົງທີ່ມີຮູບຊົງກ່ອນ, ເຊິ່ງຈະບັນລຸຄວາມກົດດັນທີ່ສູງຂື້ນແລະທົນກັບຄວາມກົດດັນສູງແລະສູງສຸດ; ການປະສົມປະສານທີ່ມີຮູບຊົງ C ແບບດຽວກັນແລະມີການແກ້ໄຂບັນຫາທີ່ມີຄວາມກົດດັນສູງ (flange).
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:

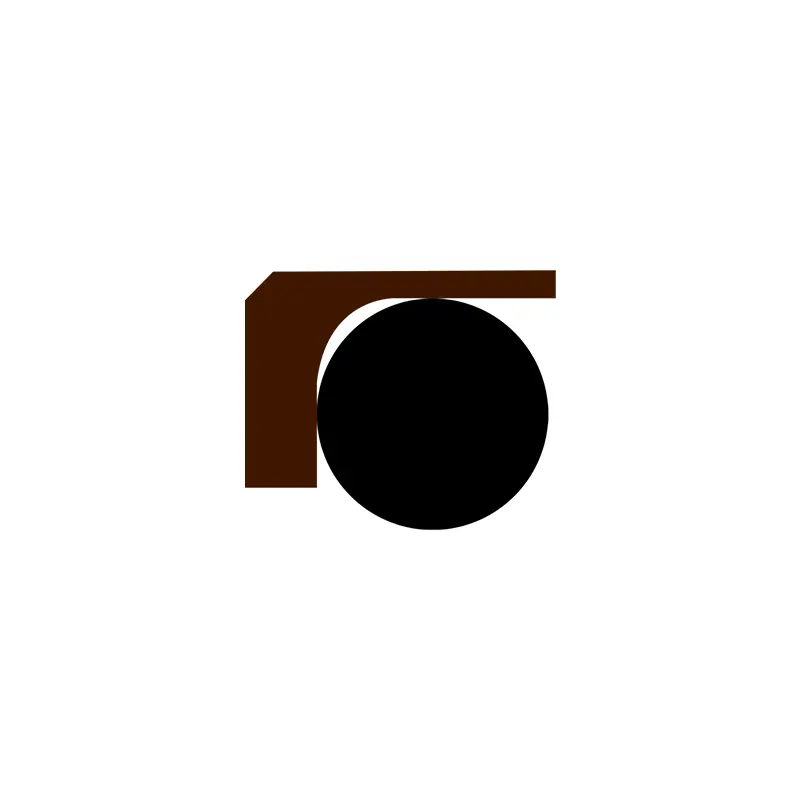

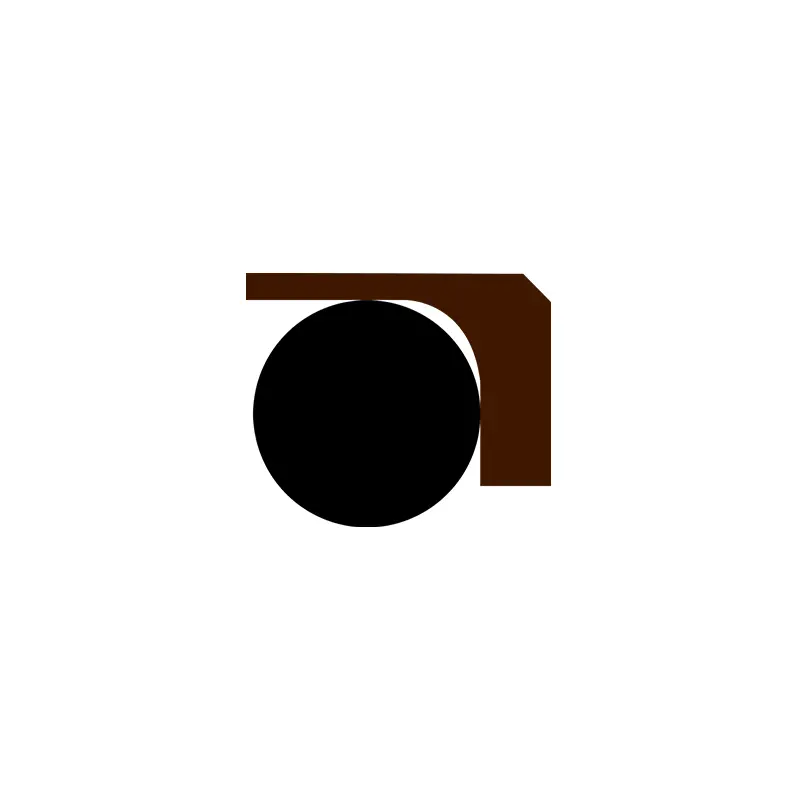

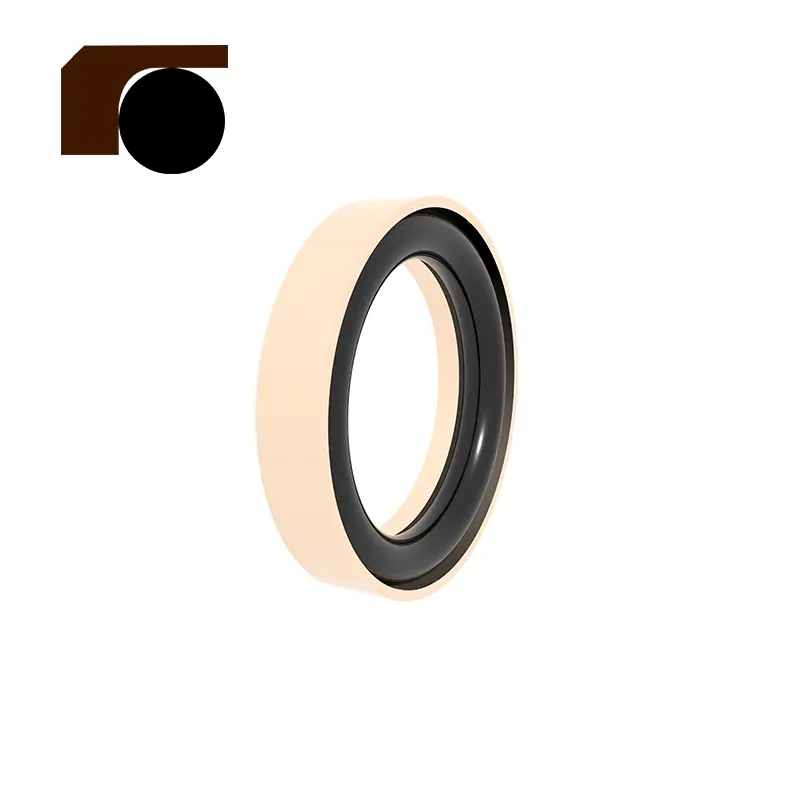

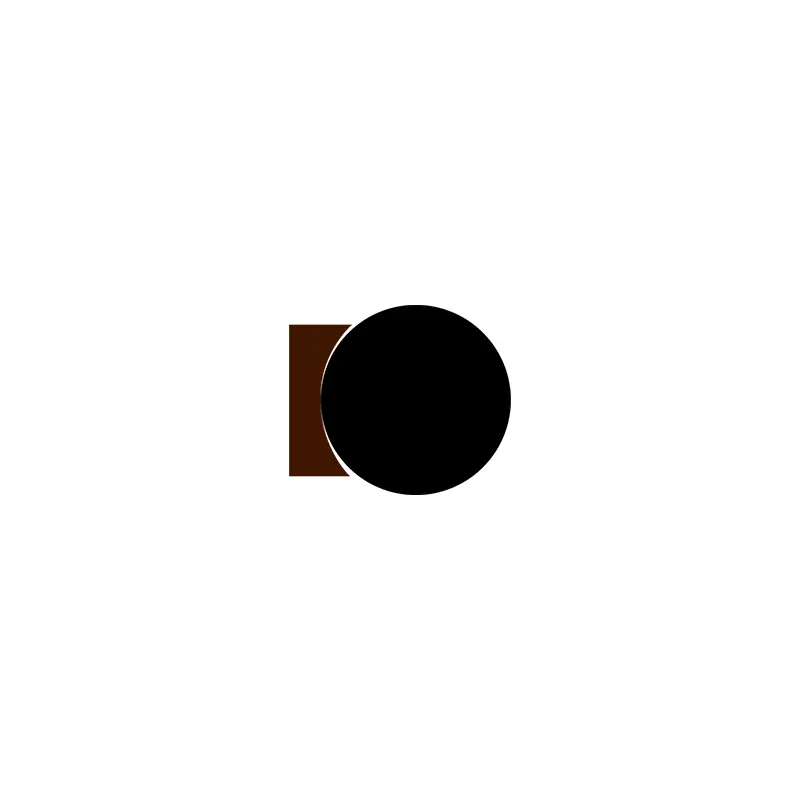

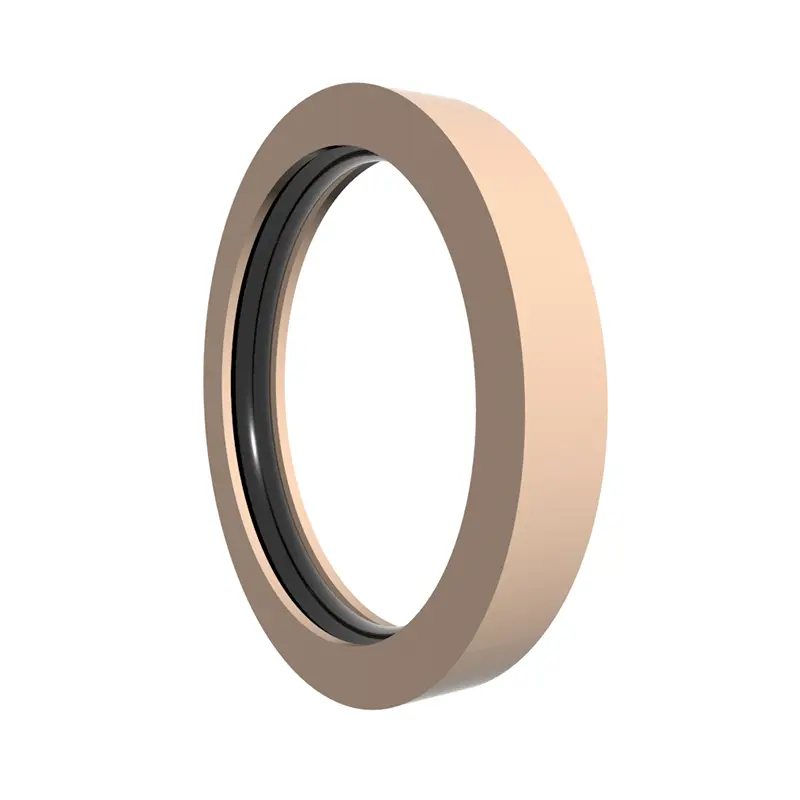

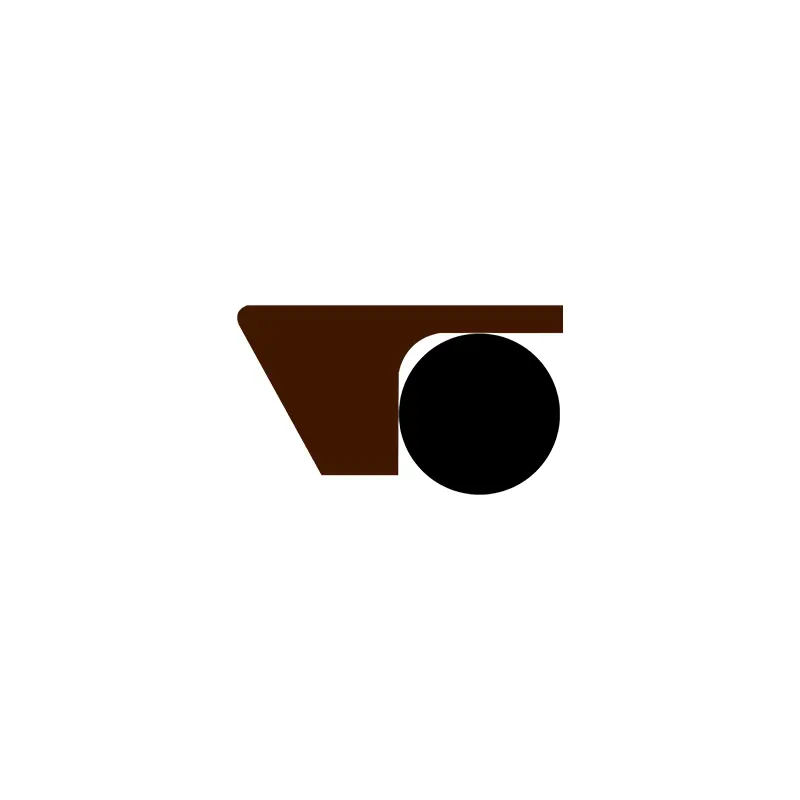

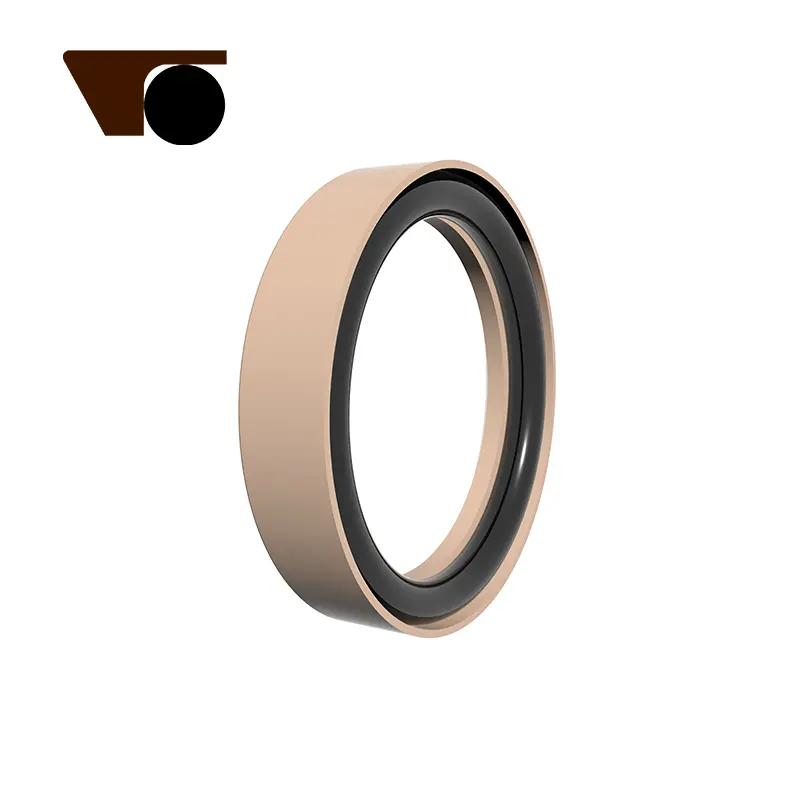

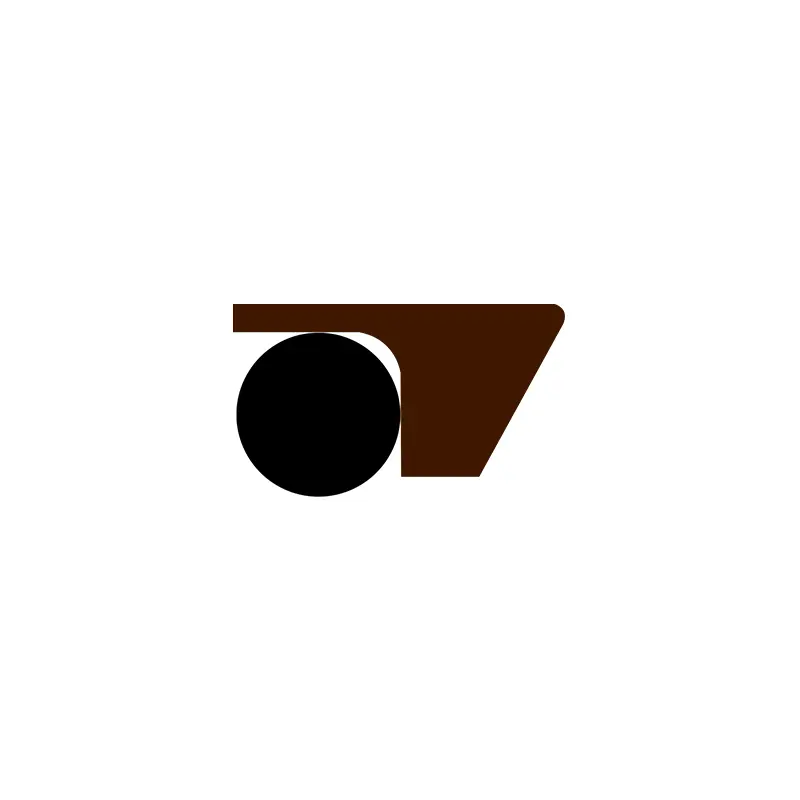

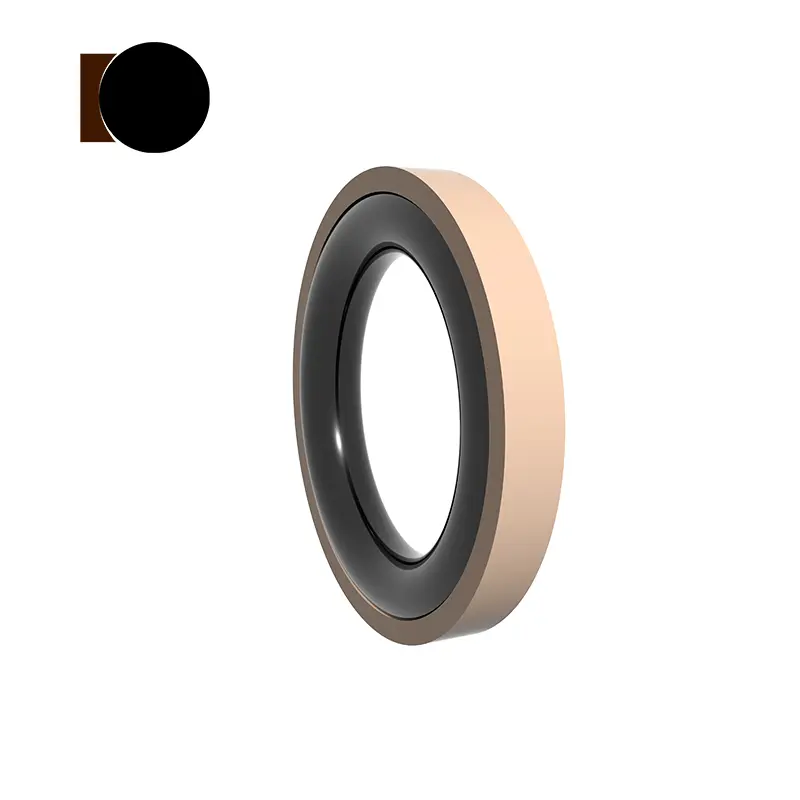

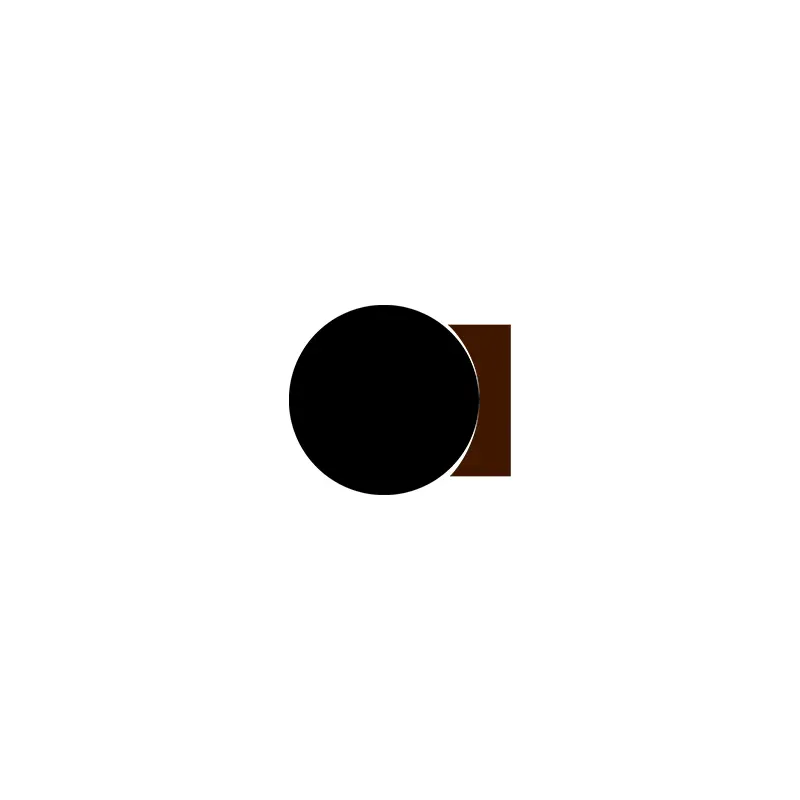

ປະທັບຕານີ້ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາໃນມຸມຂວາເຮັດດ້ວຍ PTFE ແລະແຫວນ O. The O-Ring ແມ່ນຖືກບີບອັດກ່ອນທີ່ຈະສ້າງກໍາລັງທີ່ຫນີບເພື່ອບັນລຸການຜະນຶກ. ກໍາລັງຫນີບຂອງການປະທັບຕາເພີ່ມຂື້ນພາຍໃຕ້ຄວາມກົດດັນ, ນັ້ນແມ່ນຄວາມກົດດັນສູງກວ່າ, ການປະທັບຕາທີ່ດີກວ່າ. ນັບຕັ້ງແຕ່ແຫວນເລື່ອນລົງທີ່ຮັບຮອງເອົາໂຄງປະກອບ rib ຂ້າງ, ແຫວນ O ຈະບໍ່ຖືກບີບອອກແລະສາມາດຕ້ານທານກັບຄວາມກົດດັນສູງ.

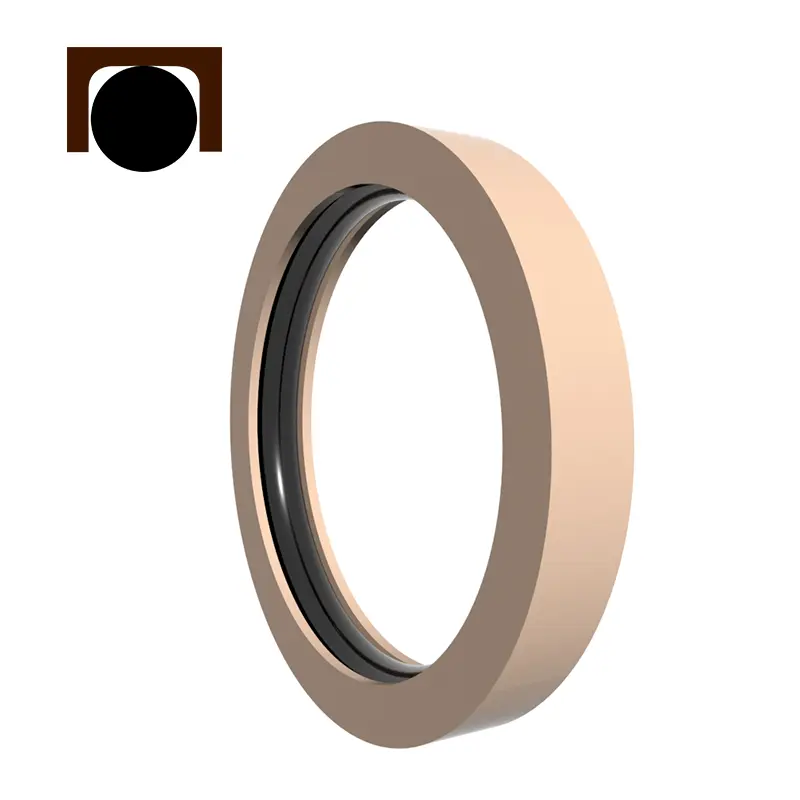

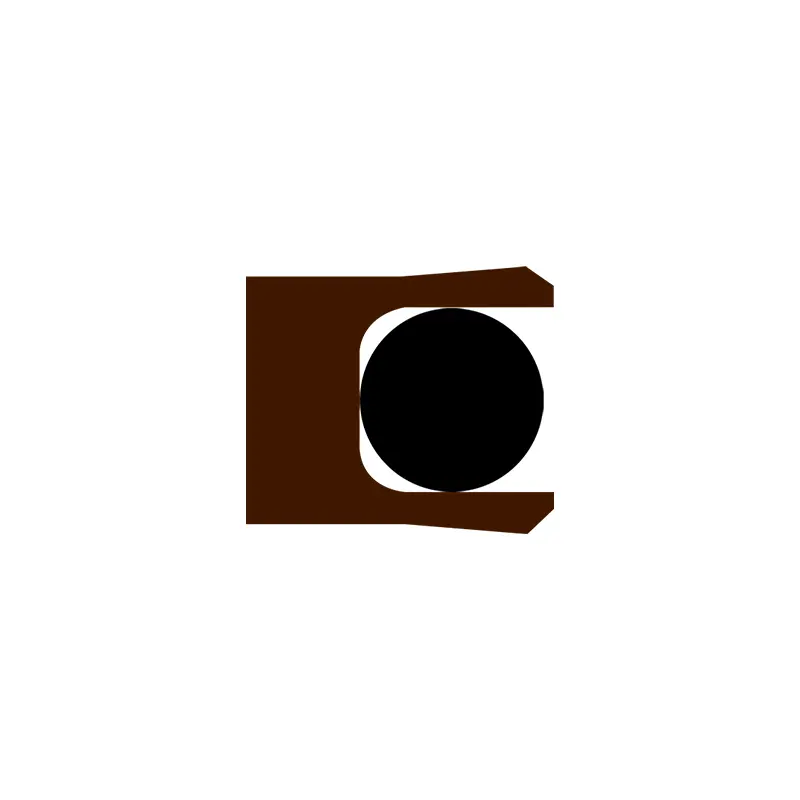

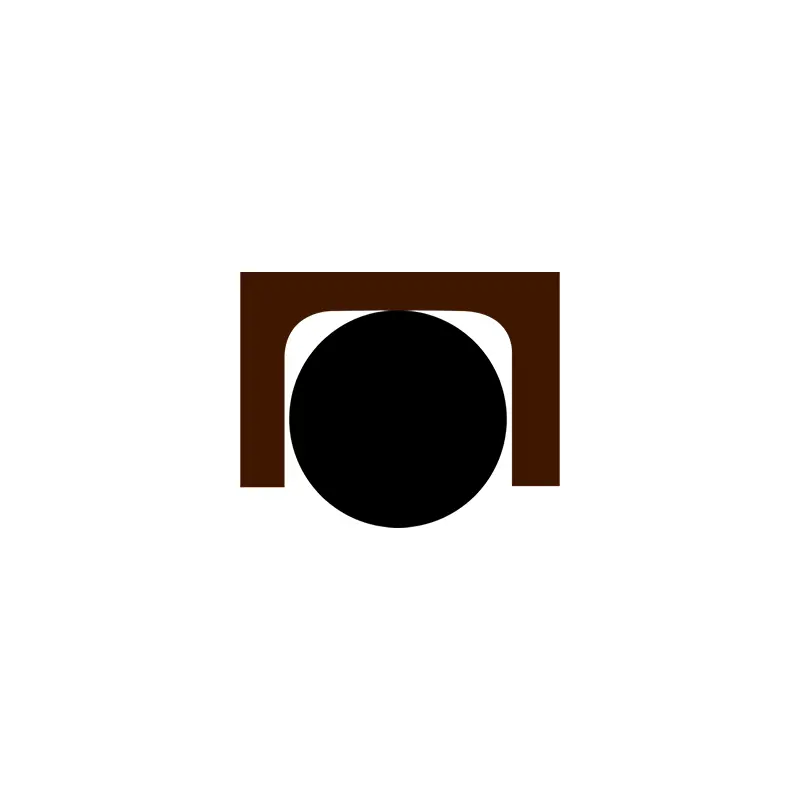

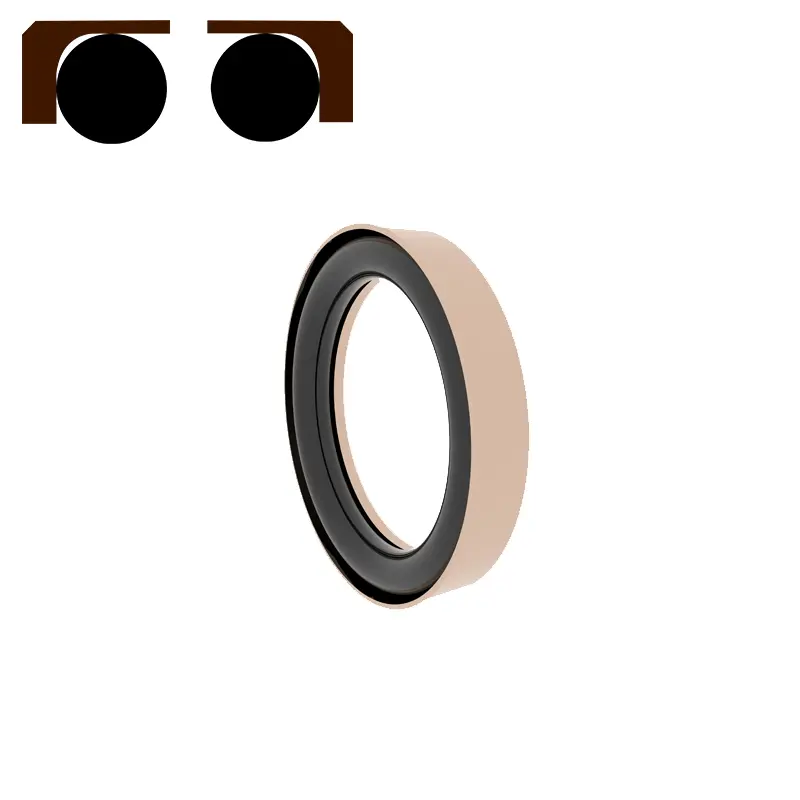

ປະທັບຕານີ້ແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາຂອງ PTFE C ທີ່ມີຮູບຊົງແລະແຫວນ O. The O-Ring ແມ່ນຖືກບີບອັດກ່ອນທີ່ຈະສ້າງກໍາລັງທີ່ຫນີບເພື່ອບັນລຸການຜະນຶກ. ກໍາລັງຫນີບຂອງການປະທັບຕາເພີ່ມຂື້ນພາຍໃຕ້ຄວາມກົດດັນ, ນັ້ນແມ່ນຄວາມກົດດັນສູງກວ່າ, ການປະທັບຕາທີ່ດີກວ່າ. ນັບຕັ້ງແຕ່ແຫວນເລື່ອນໄດ້ຮັບຮອງເອົາໂຄງປະກອບ rib ສອງດ້ານ, ແຫວນ O ຈະບໍ່ຖືກບີບອອກແລະສາມາດຕ້ານທານກັບຄວາມກົດດັນສູງ.
RC2873
RC2874

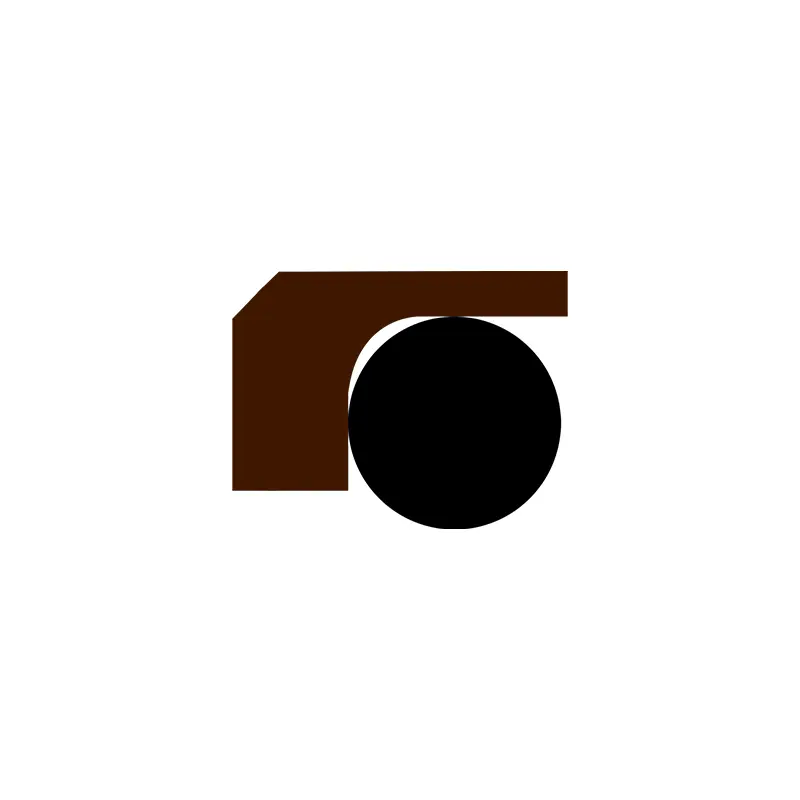

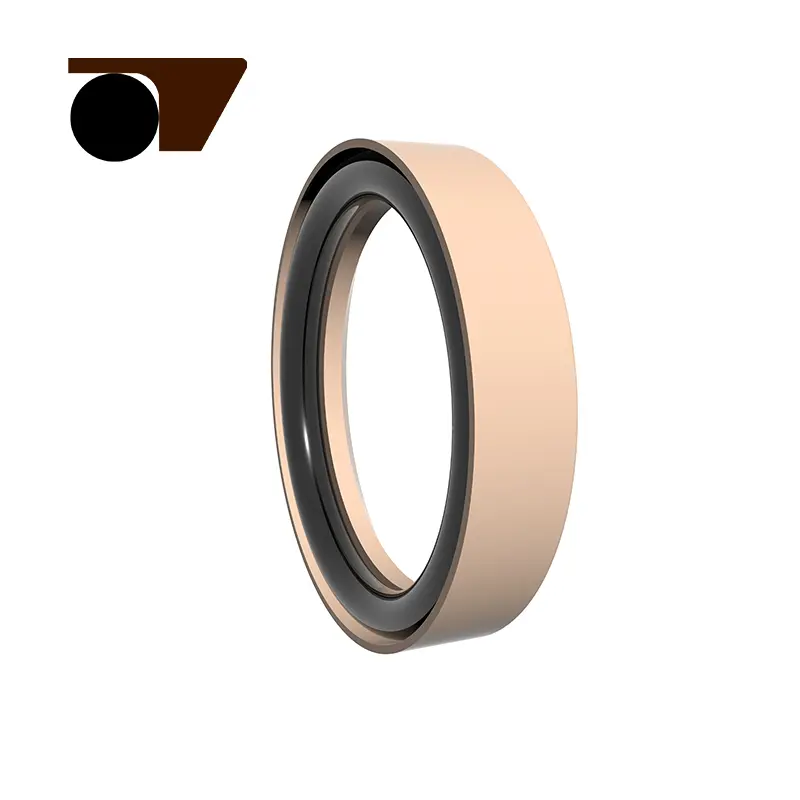

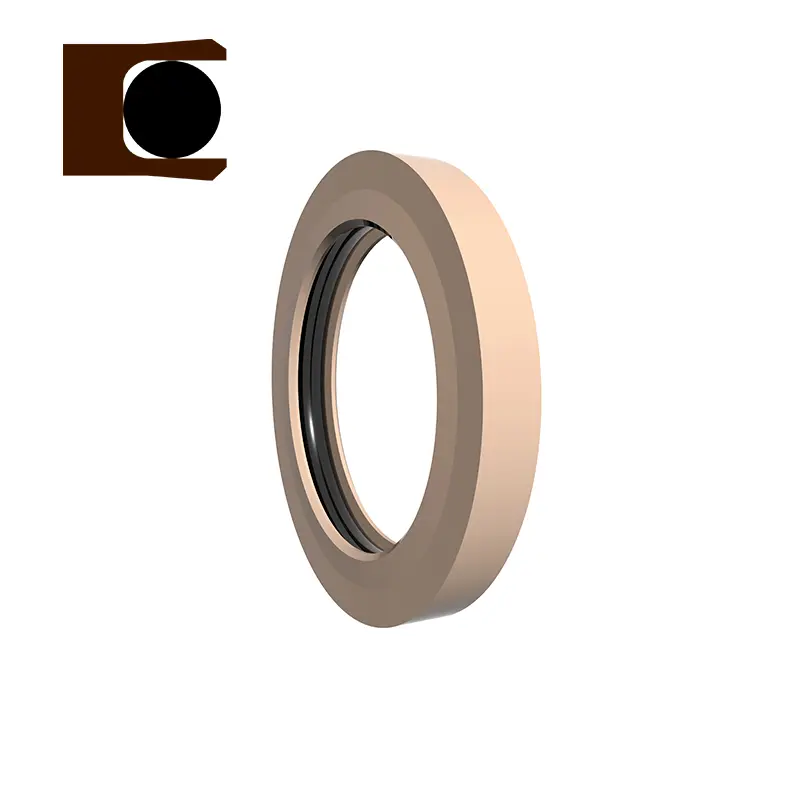

ປະທັບຕານີ້ປະກອບດ້ວຍແຫວນປະທັບຕາທີ່ມີຮູບຊົງທີ່ເຮັດດ້ວຍວັດສະດຸ PTFE ທີ່ຖືກປັບປ່ຽນແລະແຫວນ O ວົງແຫວນ. The O-Ring ແມ່ນຖືກບີບອັດກ່ອນທີ່ຈະສ້າງກໍາລັງທີ່ຫນີບເພື່ອບັນລຸການຜະນຶກ. ກໍາລັງຫນີບຂອງການປະທັບຕາເພີ່ມຂື້ນພາຍໃຕ້ຄວາມກົດດັນ, ນັ້ນແມ່ນຄວາມກົດດັນສູງກວ່າ, ການປະທັບຕາທີ່ດີກວ່າ. ນັບຕັ້ງແຕ່ແຫວນເລື່ອນລົງທີ່ຮັບຮອງເອົາໂຄງປະກອບ rib ທີ່ມີຮູບຮ່າງຂ້າງ, ແຫວນ o ຈະບໍ່ຖືກບີບອອກແລະສາມາດຕ້ານທານກັບຄວາມກົດດັນສູງແລະ Ultra ສູງ.
ສະເພາະ:

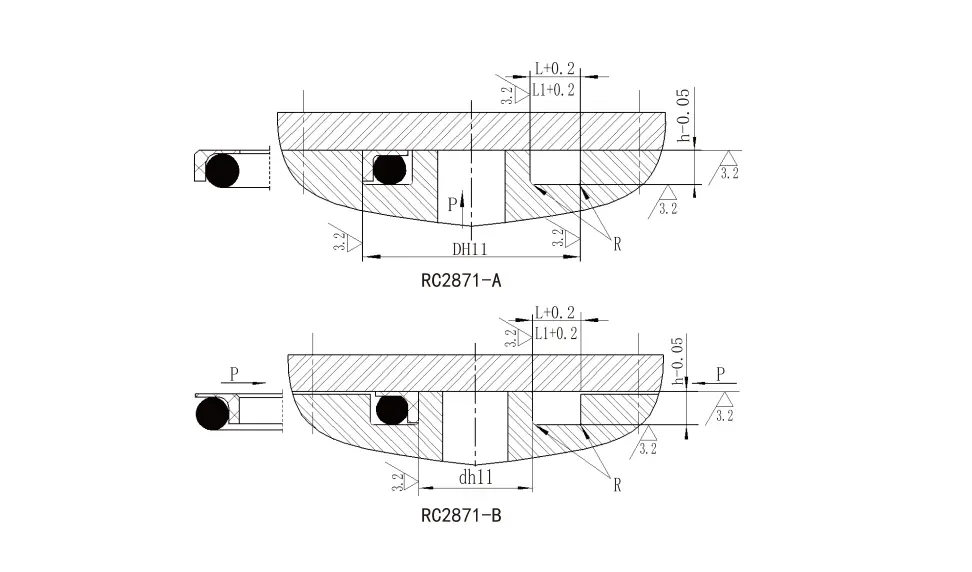

| RC2871- ປະເພດຄວາມກົດດັນພາຍໃນ (ຂໍ້ສະເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີມີ) | |||||
| ເສັ້ນຜ່າກາງນອກ d h11 |
ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມກວ້າງຂອງຮ່ອງ
L1 + 0.2 ຄວາມກົດດັນ> 80mpa |
ມຸມມົນ RMAX |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

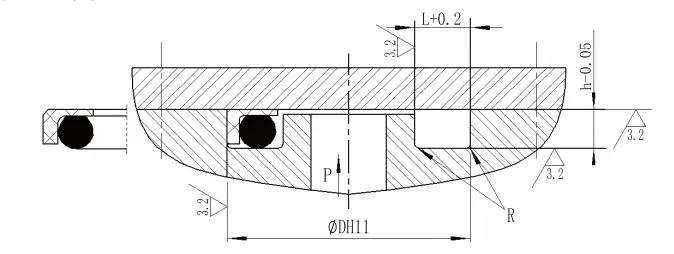

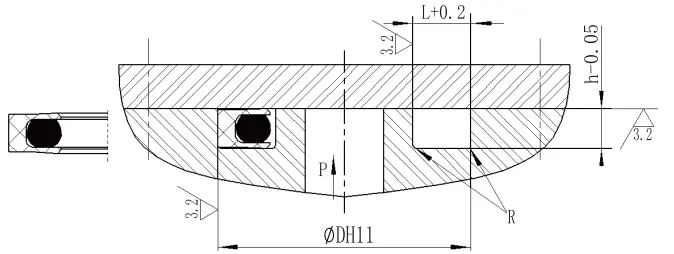

| ປະເພດກົດດັນພາຍນອກ RC2871-B ຂໍ້ມູນສະເພາະ (ຂໍ້ສະເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີມີ) | |||||
| ເສັ້ນຜ່າກາງນອກ DH11 | ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
groove width l1 + 0.2 ຄວາມກົດດັນ> 80mpa |
ມຸມມົນ RMAX | ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

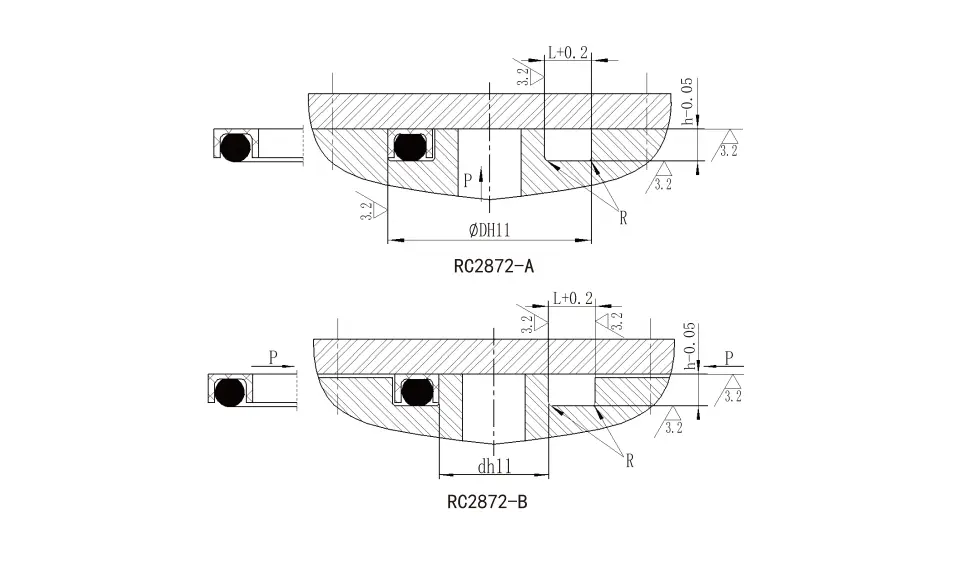

| RC2872- ປະເພດຄວາມກົດດັນພາຍໃນ (ຂໍ້ສະເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີມີ) | ||||
| ເສັ້ນຜ່າກາງນອກ d h11 |
ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ມຸມມົນ RMAX |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| ປະເພດຄວາມກົດດັນຂອງ RC2872-B ສະເພາະ (ຂໍ້ສະເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່) | ||||
| ເສັ້ນຜ່າກາງນອກ d h11 |
ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ມຸມມົນ R |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| ເສັ້ນຜ່າກາງນອກ ie11 |
ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ມຸມມົນ RMAX |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| ເສັ້ນຜ່າກາງນອກ ie11 |
ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ມຸມມົນ RMAX |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

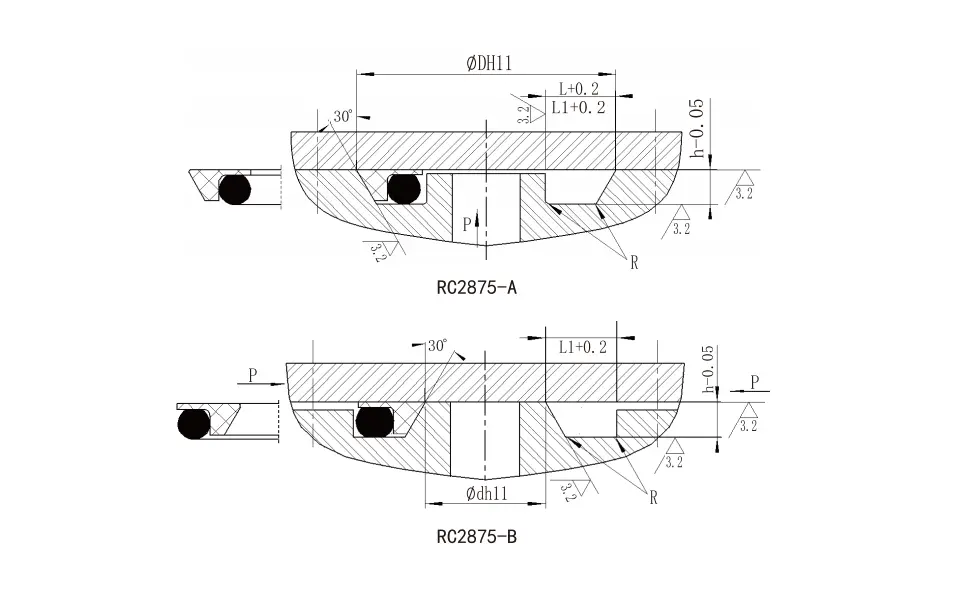

| RC2875- ປະເພດຄວາມກົດດັນພາຍໃນສະເພາະ (ຂໍ້ສະເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່) | |||||
| ເສັ້ນຜ່າກາງນອກ d h11 |
ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
groove width l1 + 0.2 ຄວາມກົດດັນ> 100pa |
ມຸມມົນ RMAX |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| ປະເພດຄວາມກົດດັນຂອງ RC2875-b ຂໍ້ມູນສະເພາະ (ຂໍ້ສະເພາະທັງຫມົດພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່) | |||||
| ເສັ້ນຜ່າກາງນອກ d h11 |
ຮ່ອງຄວາມເລິກ h-0.05 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
groove width l1 + 0.2 ຄວາມກົດດັນ> 100pa |
ມຸມມົນ RMAX |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| ຄວາມກົດດັນສູງ End End Flange Sals ທີ່ໃຊ້ໄດ້ໃນການເຮັດວຽກ | ||||
| ປະຕິບັດ | ແບບ | ຄວາມກົດດັນ (MPA) |
ອຸນຫະພູມ (℃) | ສື່ມວນຊົນ |
 |
rc2871-a | ≤300 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
rc2871-b | ≤300 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
rc2872-a | ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
rc2872-b | ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
RC2873 | ≤200 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
RC2874 | ≤300 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
rc2875-a | ≤300 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
rc2875-b | ≤300 | -35 ~ + 100 (ກົງກັບວົງແຫວນສີ່ຫລ່ຽມແຫວນ NBR) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ແຫວນທີ່ກົງກັບວົງແຫວນ FKM) | ||||
 |
rc2879-a | 105 | -35 ~ + 100 (ກົງກັບວົງແຫວນສີ່ຫລ່ຽມແຫວນ NBR) | ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||
 |
rc2875-b | 105 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) |
ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາຍແກັດ, ແລະອື່ນໆ. |
