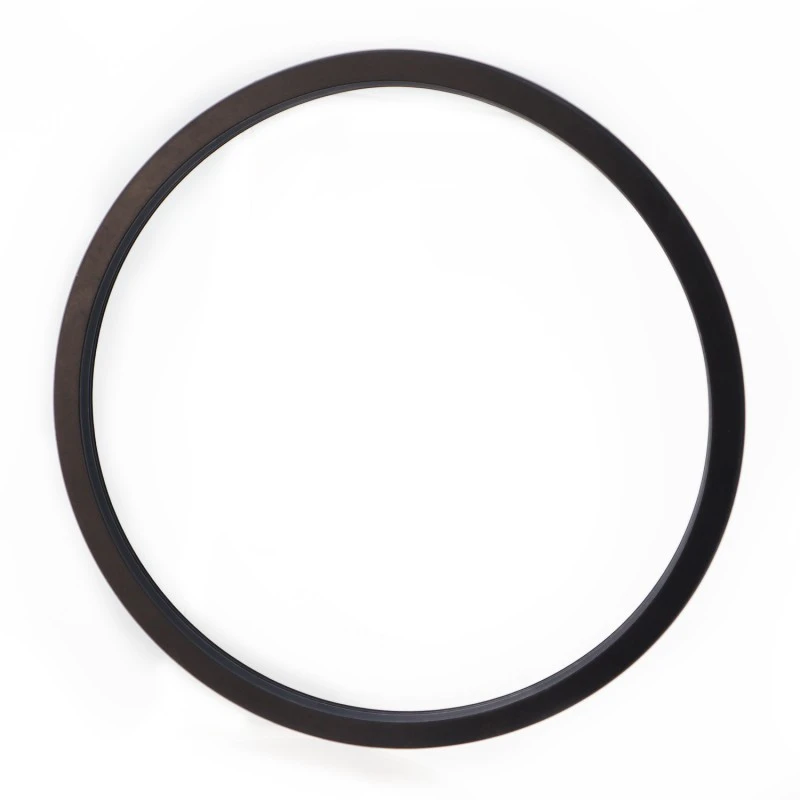

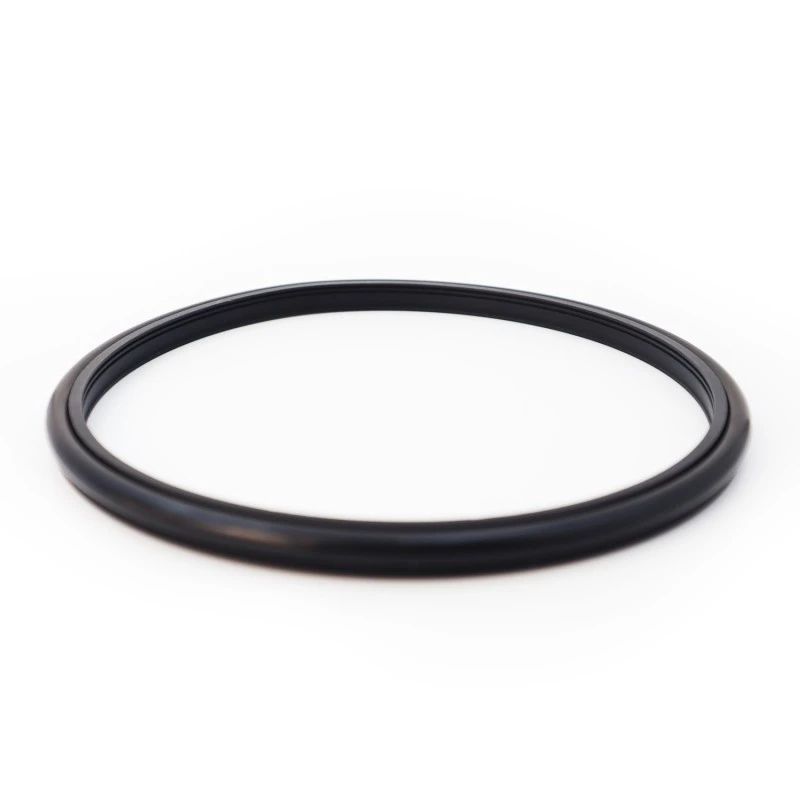

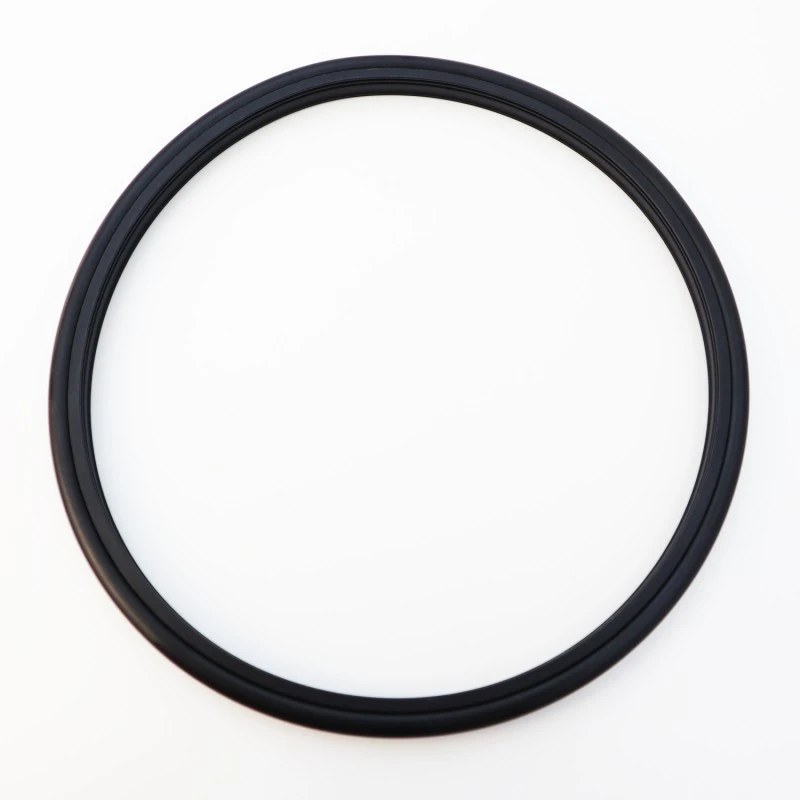

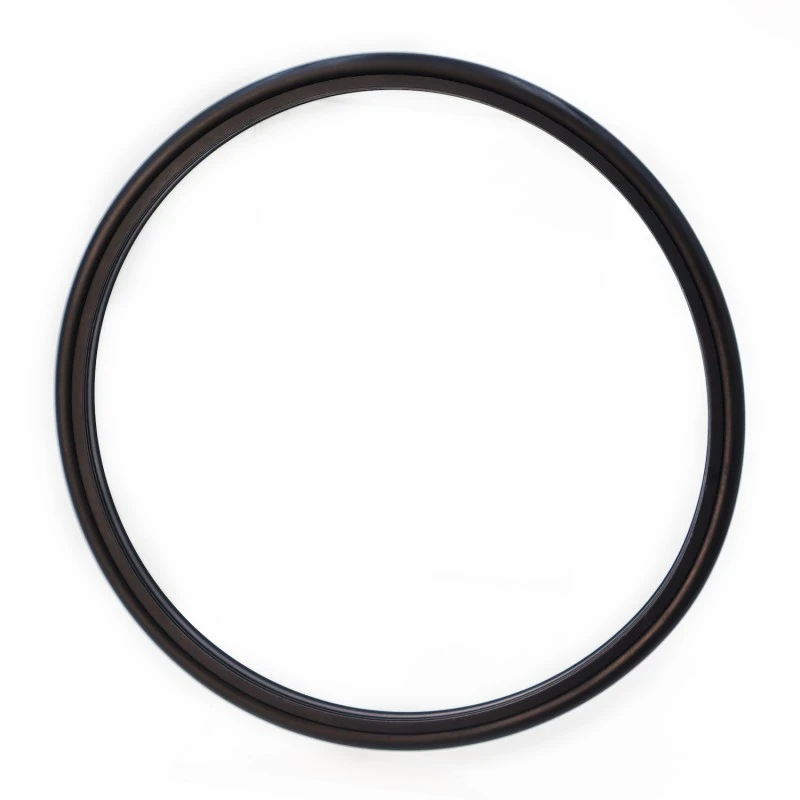

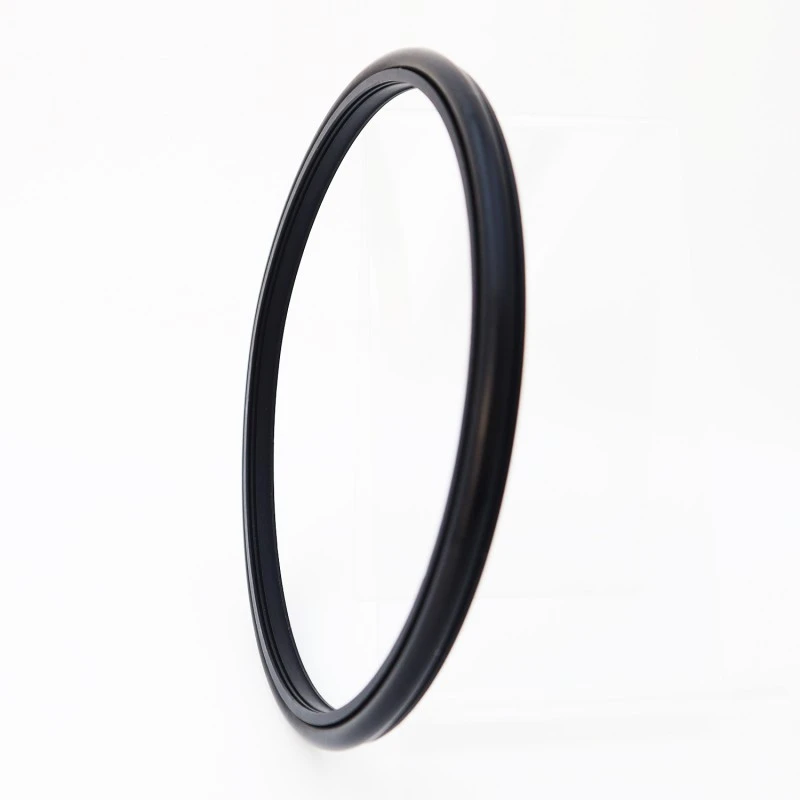

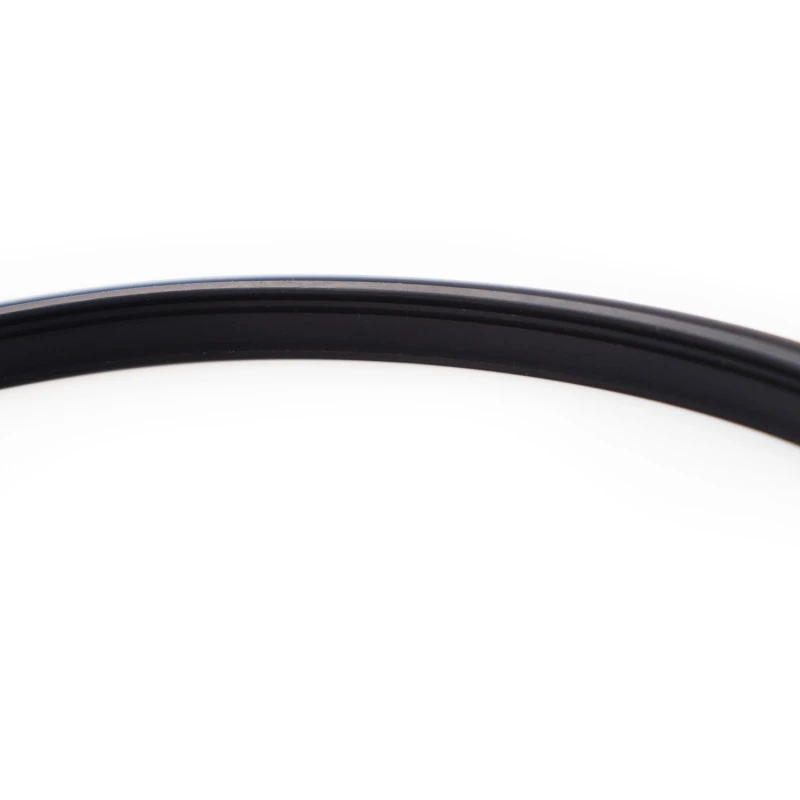

ປະທັບຕາ Shaft ສໍາລັບ Slurry ຊີມັງທີ່ມີຄວາມກົດດັນສູງ: ອາຍຸການສູງ, friction ຕ່ໍາ, ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ, ການອອກແບບທີ່ຫນາແຫນ້ນ, ແລະການຕິດຕັ້ງງ່າຍ, ການນໍາໃຊ້, ແລະການບໍາລຸງຮັກສາ. ປາກກາບປະທັບຕາພິເສດ ແລະການອອກແບບຄວາມໜາທີ່ເໝາະສົມໃຫ້ປະທັບຕາໄດ້ດີ ແມ້ແຕ່ຢູ່ໃນສື່ທີ່ຮຸນແຮງເຊັ່ນ: ສານລະລາຍຊີມັງ. ເມື່ອໃຊ້ສໍາລັບການຜະນຶກສື່ທີ່ຄ້າຍຄືກັບຂີ້ຕົມ, ພວກເຮົາແນະນໍາໃຫ້ມີການລະບາຍນ້ໍາລະຫວ່າງປະທັບຕາສອງ (ຫຼືຫຼາຍກວ່ານັ້ນ).
ເງື່ອນໄຂການໃຊ້ງານ (ການຈຳກັດຄ່າບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ)
|
ຄວາມກົດດັນ / MPa |
ອຸນຫະພູມ / °C |
ຄວາມໄວ / m / s |
ຂະຫນາດກາງ |
|
|
ການເຄື່ອນໄຫວແບບໂຕ້ຕອບ |
ການເຄື່ອນໄຫວຫມຸນ |
|||
|
≤100 |
-35~+100 (ມີ O-rings NBR ທີ່ກົງກັນ) |
≤6 |
≤2 |
ນ້ໍາ, ຂີ້ຕົມ, ນ້ໍາມັນດິບ, ນ້ໍາມັນໄຮໂດຼລິກ, emulsion |
|
-20~+200 (ມີ O-ring FKM ທີ່ກົງກັນ) |
||||
ເມື່ອທ່ານພົບຄໍາຖາມໃດໆຫຼືເຫດການສຸກເສີນໃນລະຫວ່າງການໃຊ້ຜະລິດຕະພັນຂອງທ່ານ, ທ່ານສາມາດຕິດຕໍ່ Ruichen ໄດ້ທຸກເວລາ. ພວກເຮົາສະຫນອງສາຍດ່ວນໃຫ້ຄໍາປຶກສາດ້ານວິຊາການ 7 x 24 ຊົ່ວໂມງເພື່ອແກ້ໄຂບັນຫາດ້ານວິຊາການອັນຮີບດ່ວນ.
ໃນກໍລະນີທີ່ມີການຮົ່ວໄຫຼຂອງປະທັບຕາ, ການສວມໃສ່ຜິດປົກກະຕິຫຼືຄວາມລົ້ມເຫຼວຂອງການປະຕິບັດໃດໆ, ທີມງານສະຫນັບສະຫນູນດ້ານວິຊາການຂອງພວກເຮົາຈະເລີ່ມຕົ້ນຂະບວນການຕອບສະຫນອງທັນທີດ້ວຍການໂທຫາໂທລະສັບຫຼືອີເມວ. ພວກເຮົາສາມາດໃຫ້ທ່ານມີການພິພາກສາເບື້ອງຕົ້ນແລະການແກ້ໄຂໂດຍຜ່ານວິດີໂອຫ່າງໄກສອກຫຼີກ, ວິເຄາະຮູບພາບແລະວິທີການອື່ນໆ. ສໍາລັບບັນຫາທີ່ຊັບຊ້ອນ, ພວກເຮົາສັນຍາວ່າຈະໃຫ້ບົດລາຍງານການວິເຄາະເບື້ອງຕົ້ນພາຍໃນ 48 ຊົ່ວໂມງ, ແລະຖ້າຈໍາເປັນ, ສົ່ງວິສະວະກອນໄປຫາສະຖານທີ່ເພື່ອສະຫນອງການສະຫນັບສະຫນູນດ້ານວິຊາການ, ແລະຮ່ວມກັນສືບສວນບັນຫາກັບທ່ານຈົນກ່ວາບັນຫາຈະຖືກແກ້ໄຂຢ່າງສົມບູນ.
ການຄັດເລືອກວັດສະດຸ
1. ວັດສະດຸ O-ring ທີ່ເຫມາະສົມປະກອບມີ: R01 Nitrile Butadiene Rubber (NBR), R02 Fluororubber (FKM), ແລະອື່ນໆ.
2. ວັດສະດຸວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE4, ອຸປະກອນທາງເລືອກອື່ນໆປະກອບມີ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ແລະອື່ນໆ.
ຕົວຢ່າງການສັ່ງຊື້
ການສັ່ງຊື້ RC2061-80*91.7*7.6-PTFE4-R01 Model - Shaft Diameter * Groove Diameter * Groove Width - Material Code

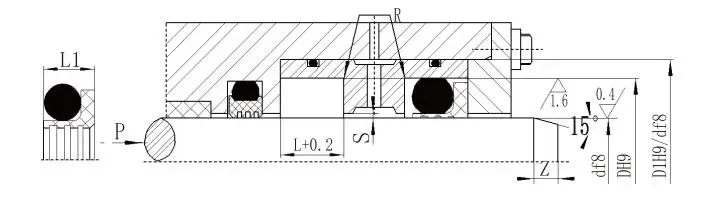

(a) ໂຄງສ້າງເປີດ

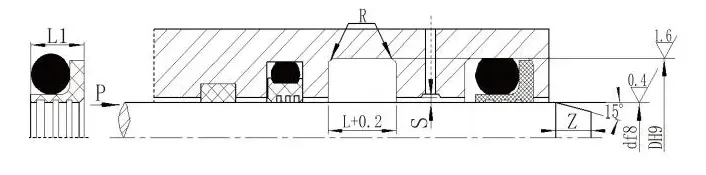

(b) ໂຄງສ້າງປິດ
ຂໍ້ມູນຈໍາເພາະ (ຂະຫນາດໃດໆພາຍໃນຂອບເຂດທີ່ລະບຸໄວ້ແມ່ນມີຢູ່)
|
ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ ປະເພດມາດຕະຖານ d f8 RC2061 |
ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ ປະເພດການໂຫຼດຫນັກ d f8 RC2061-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ DH9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມກວ້າງຂອງປະທັບຕາ L1 |
ມຸມມົນ Rmax |
ການເກັບກູ້ທາງລັດສະໝີ Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671–1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າກາງ shaft ≤ 30mm, ການອອກແບບຮ່ອງເປີດແມ່ນແນະນໍາໃຫ້.
2. ເມື່ອນໍາໃຊ້ສໍາລັບການປະທັບຕາ rotary, ຄວາມແຂງດ້ານຂອງ HRC ≥ 58 ສໍາລັບ shaft rotating ແມ່ນແນະນໍາໃຫ້.
3. ສໍາລັບຄວາມກົດດັນທີ່ສູງກວ່າ 30MPa, H8/8 ເຫມາະແມ່ນແນະນໍາໃຫ້ສໍາລັບຊ່ອງຫວ່າງ extrusion.
