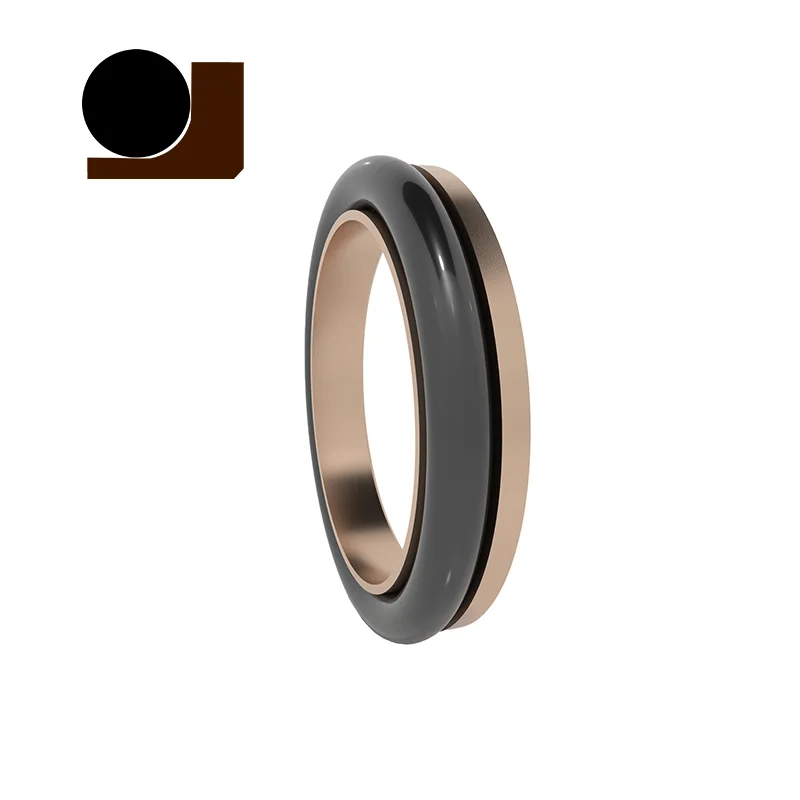

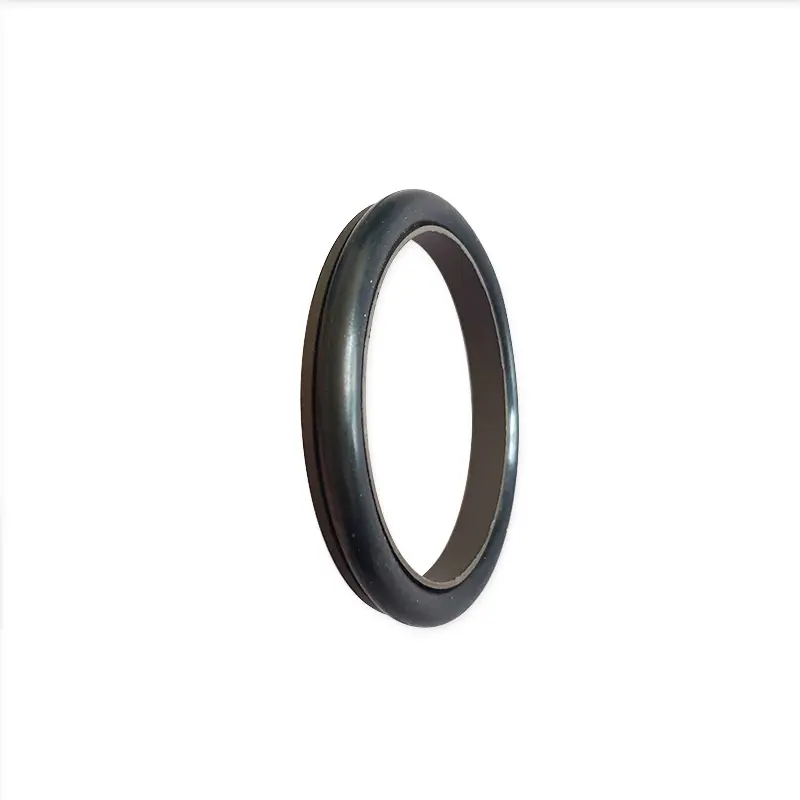

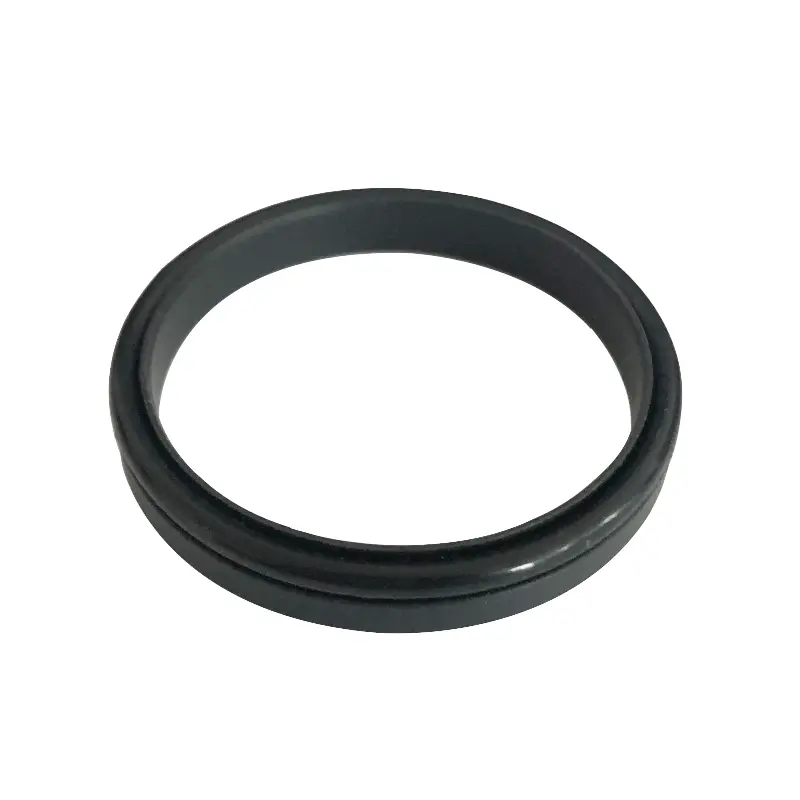

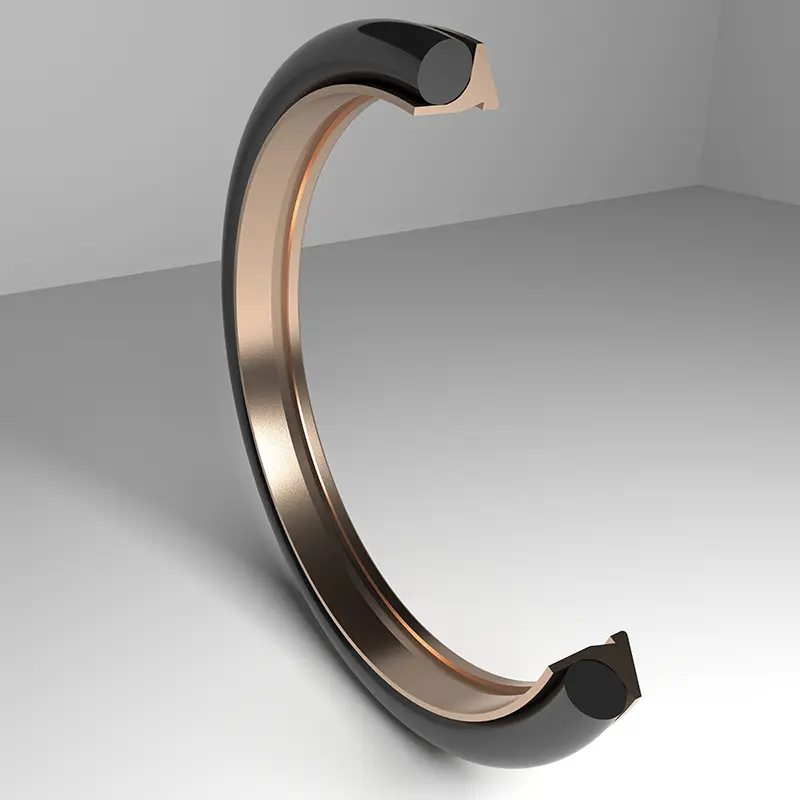

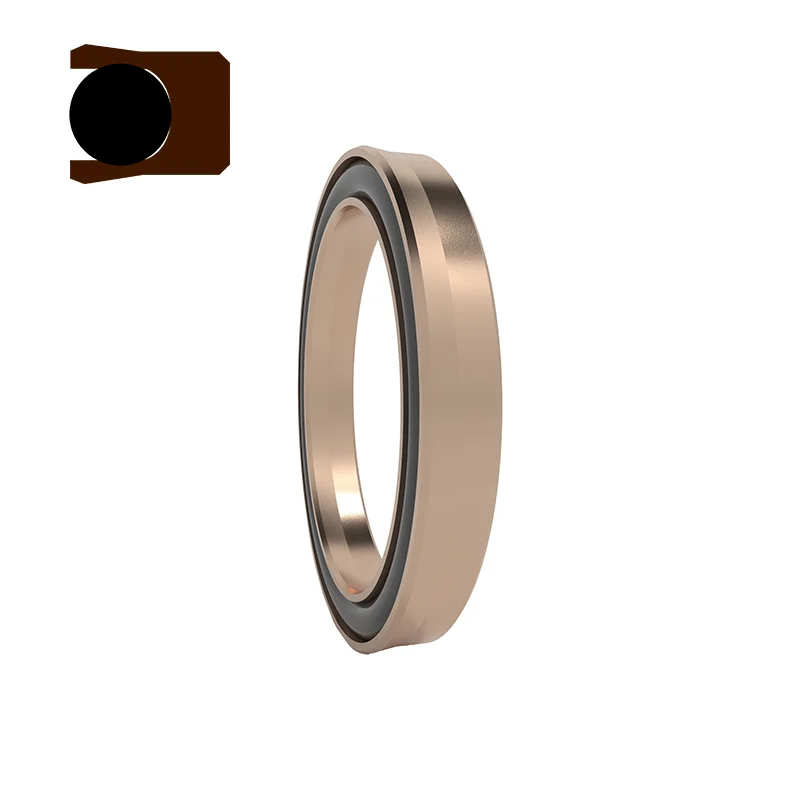

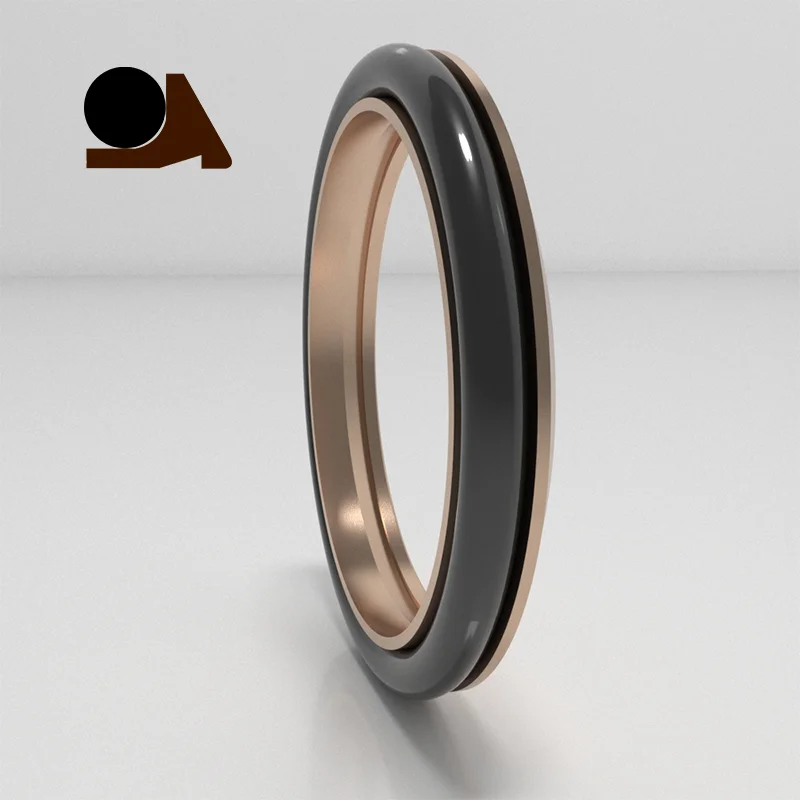

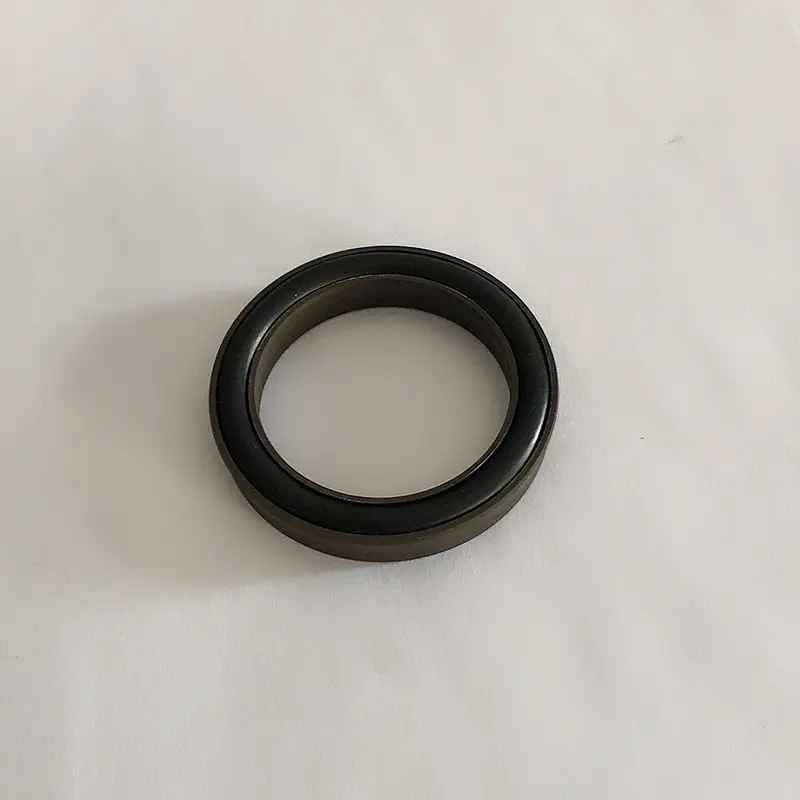

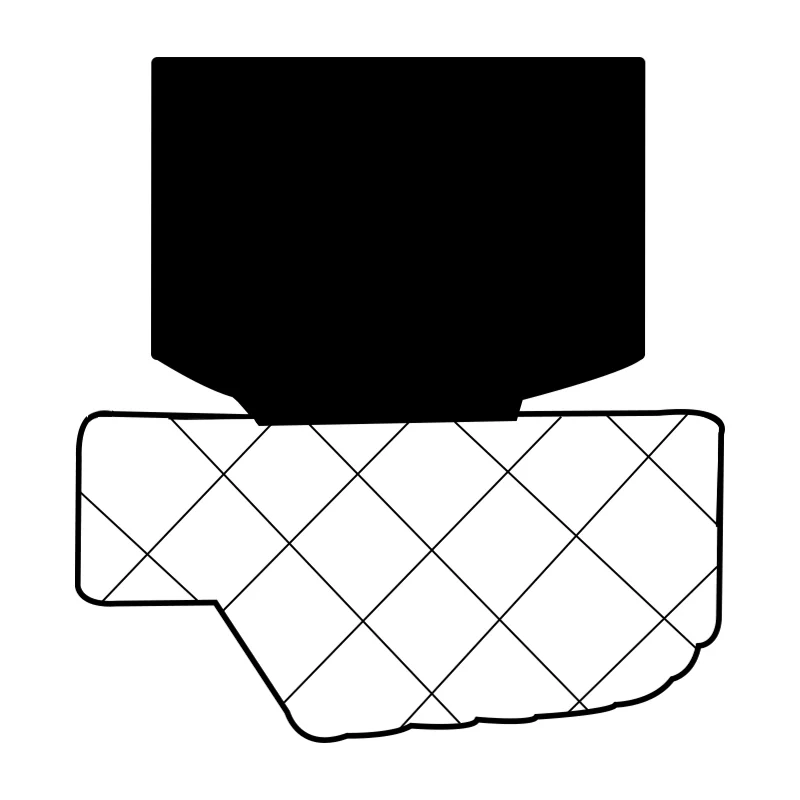

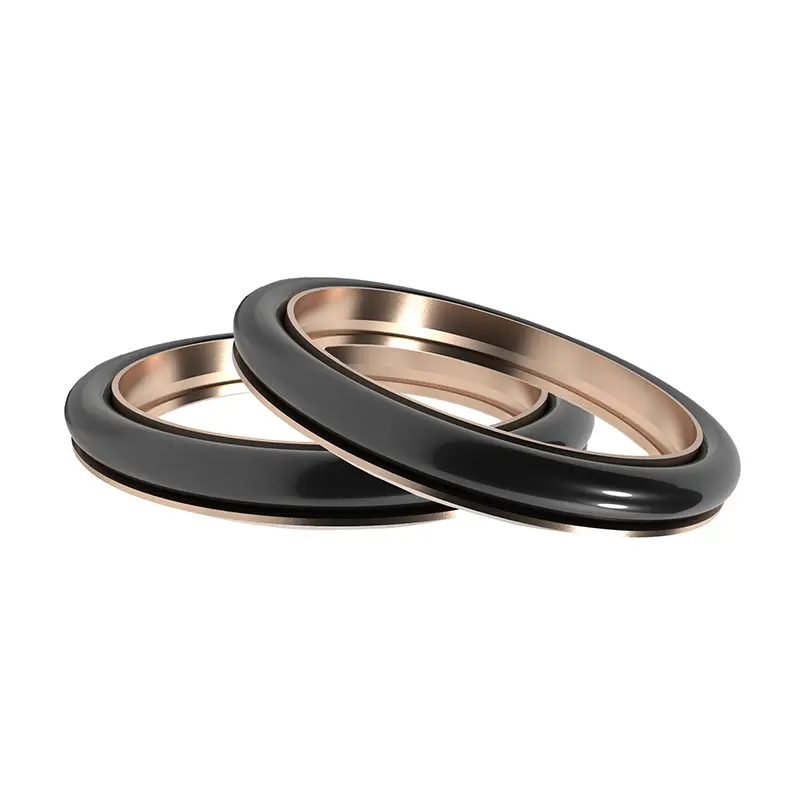

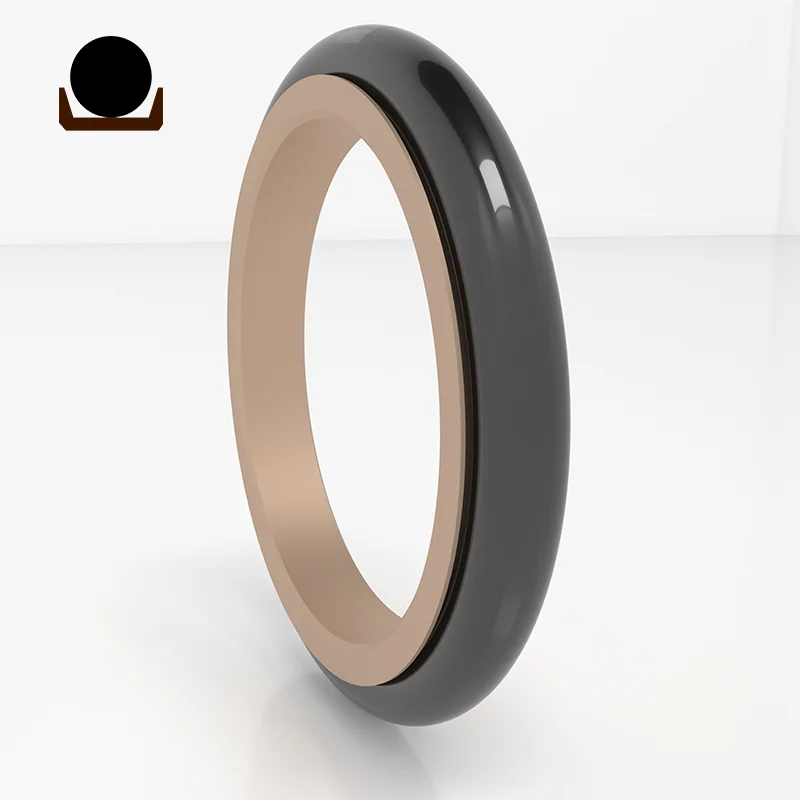

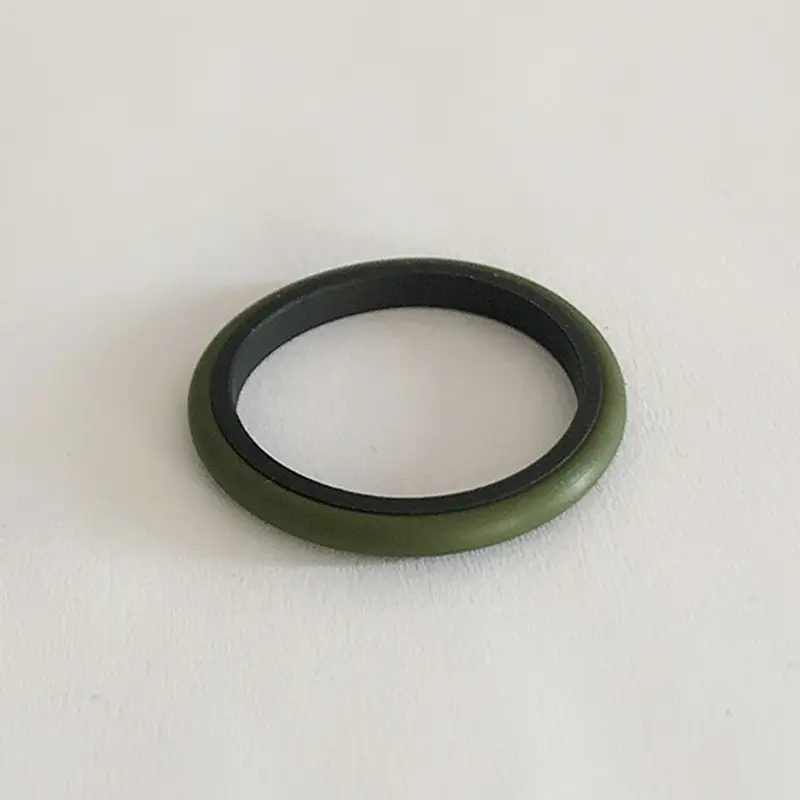

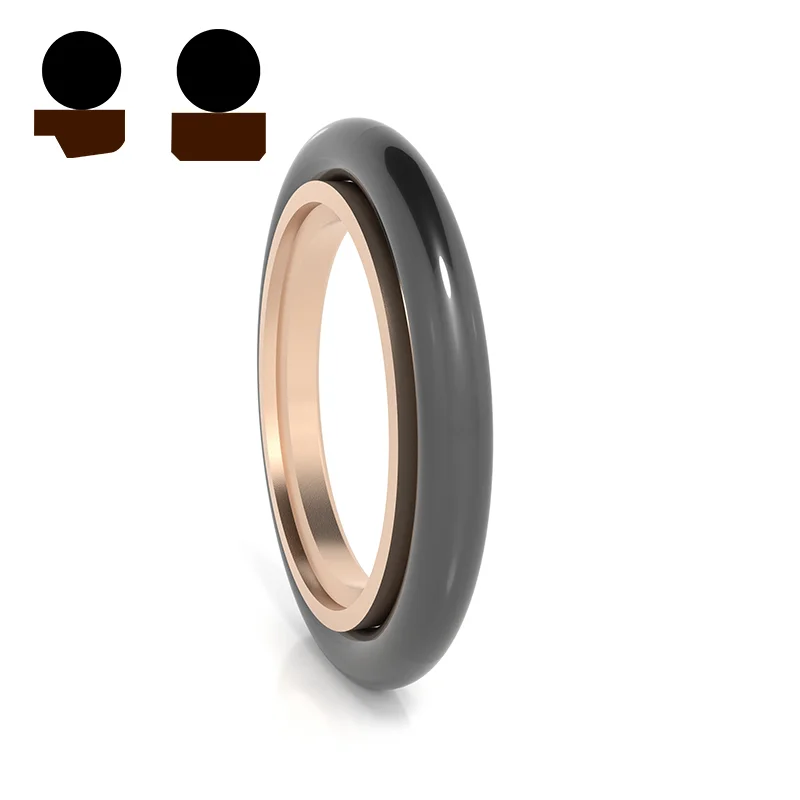

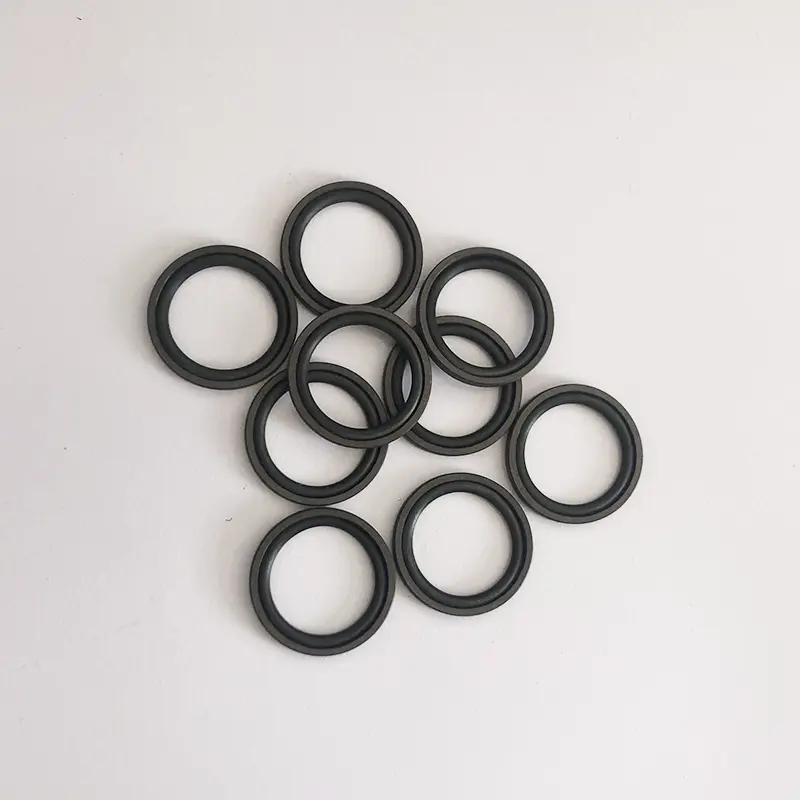

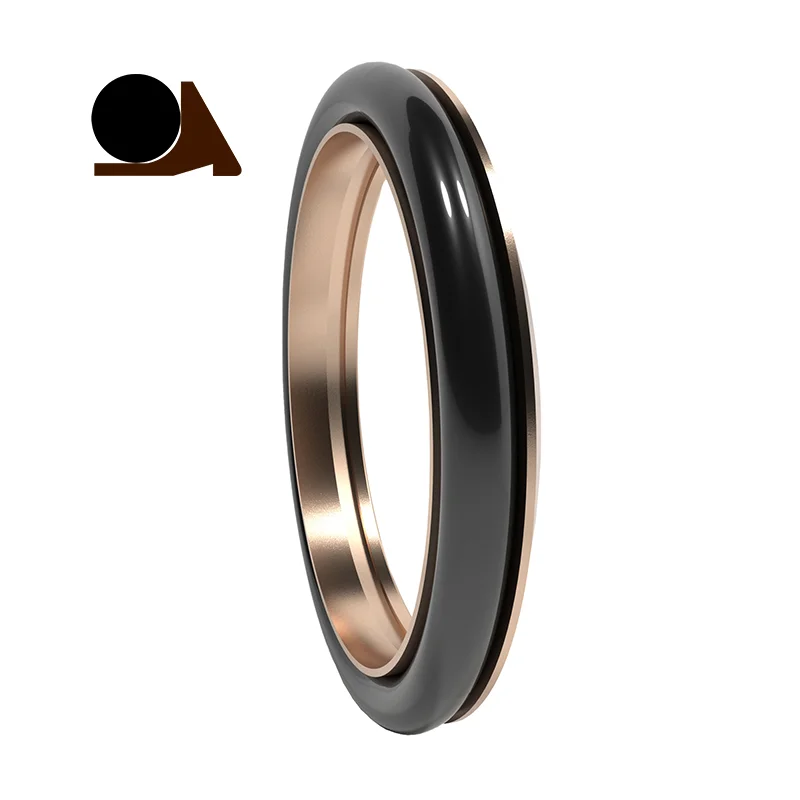

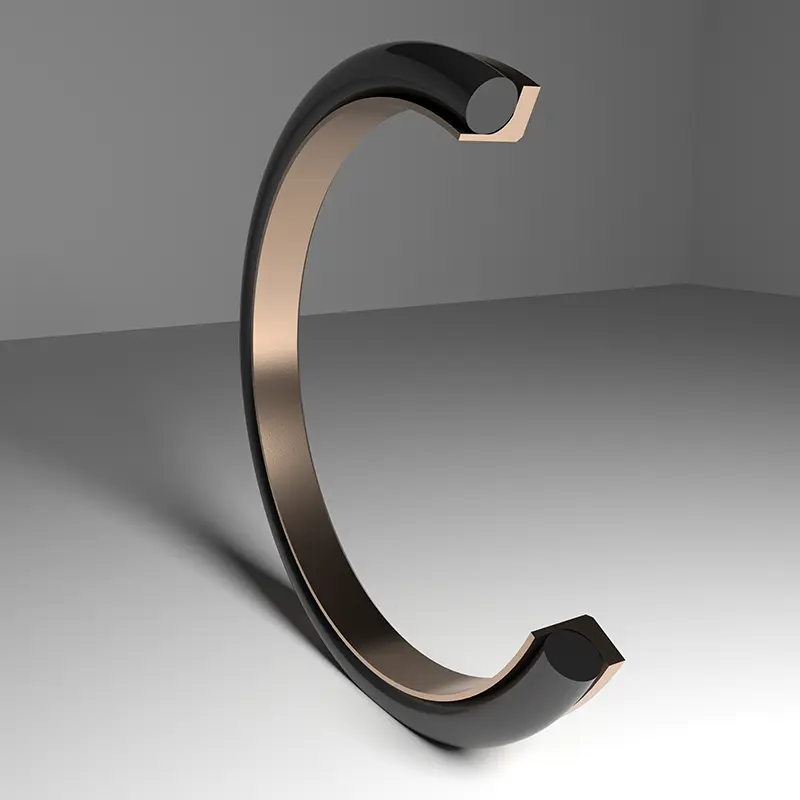

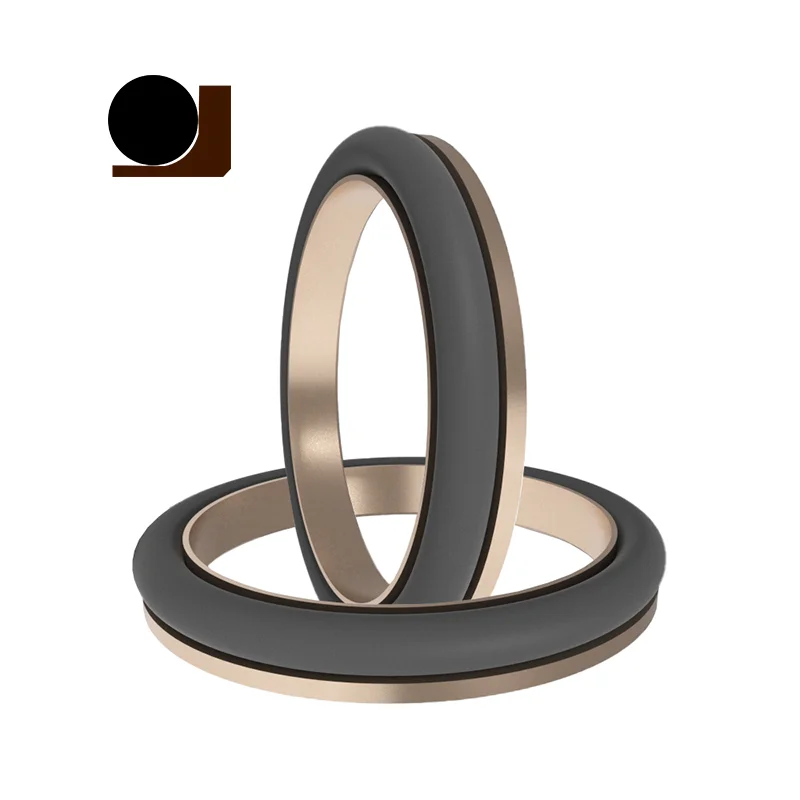

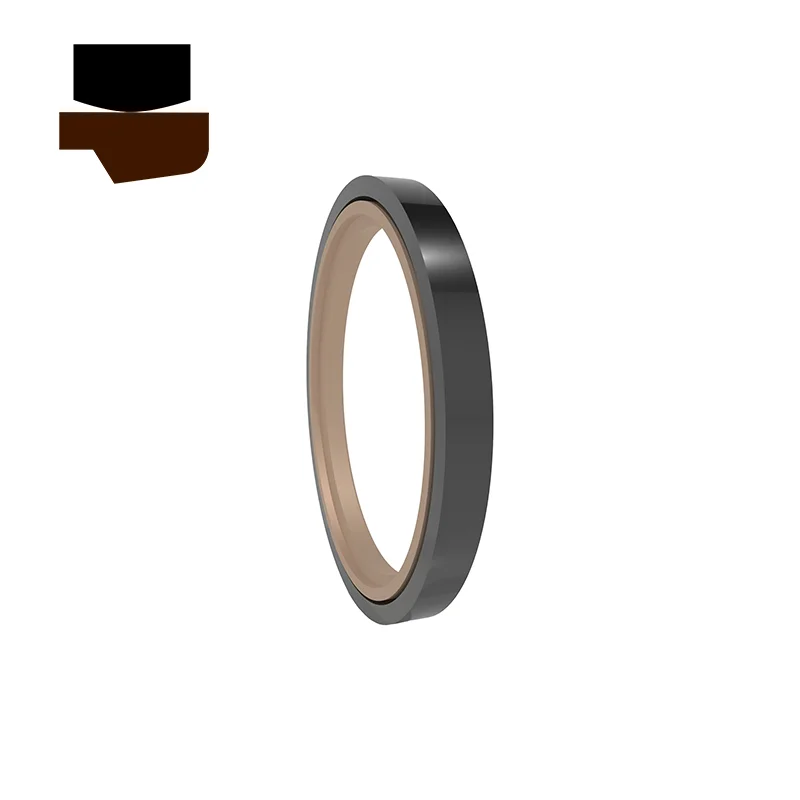

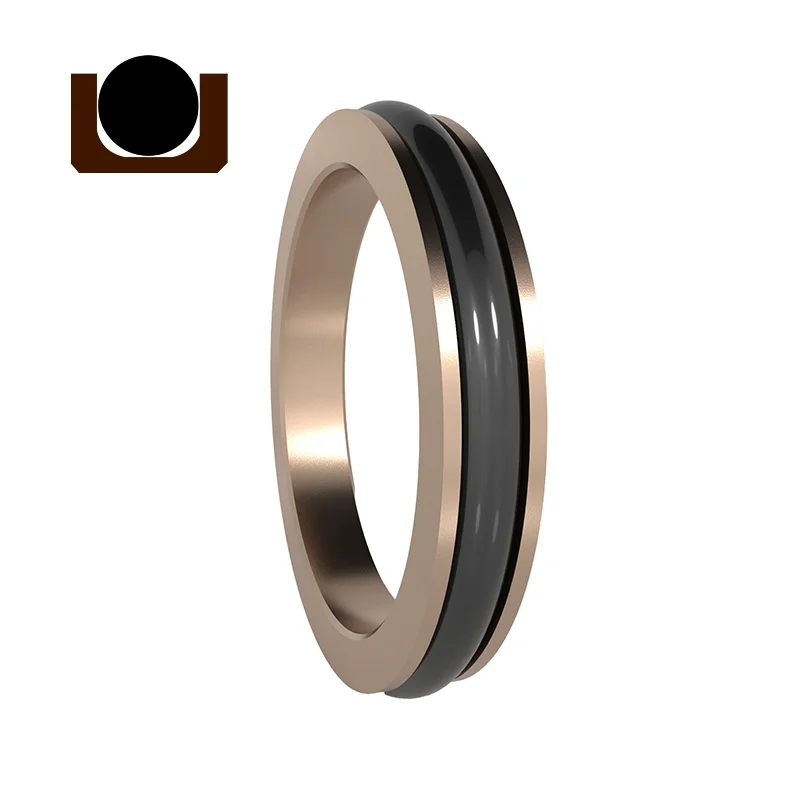

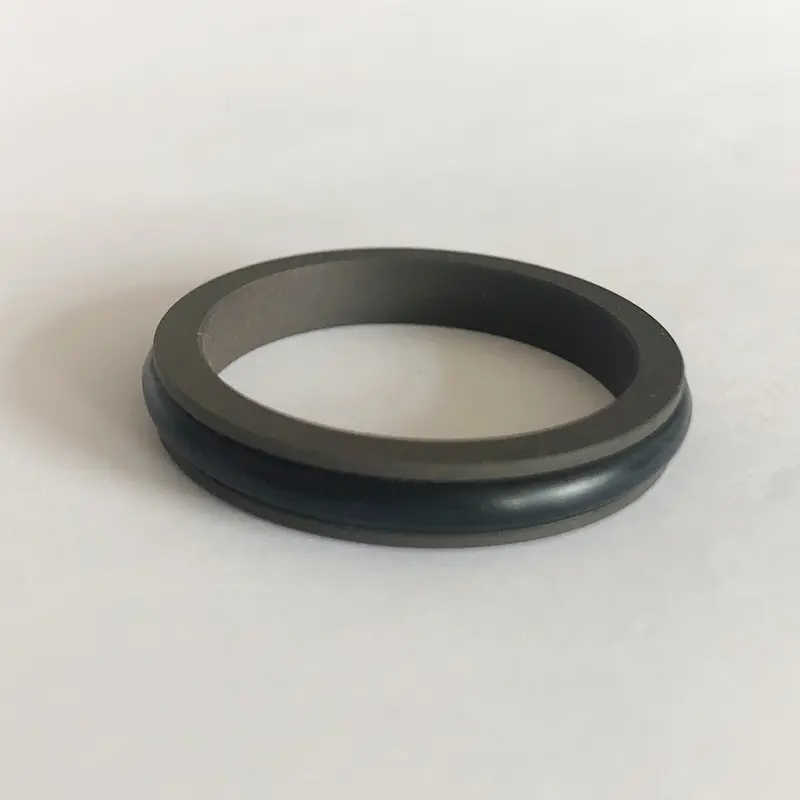

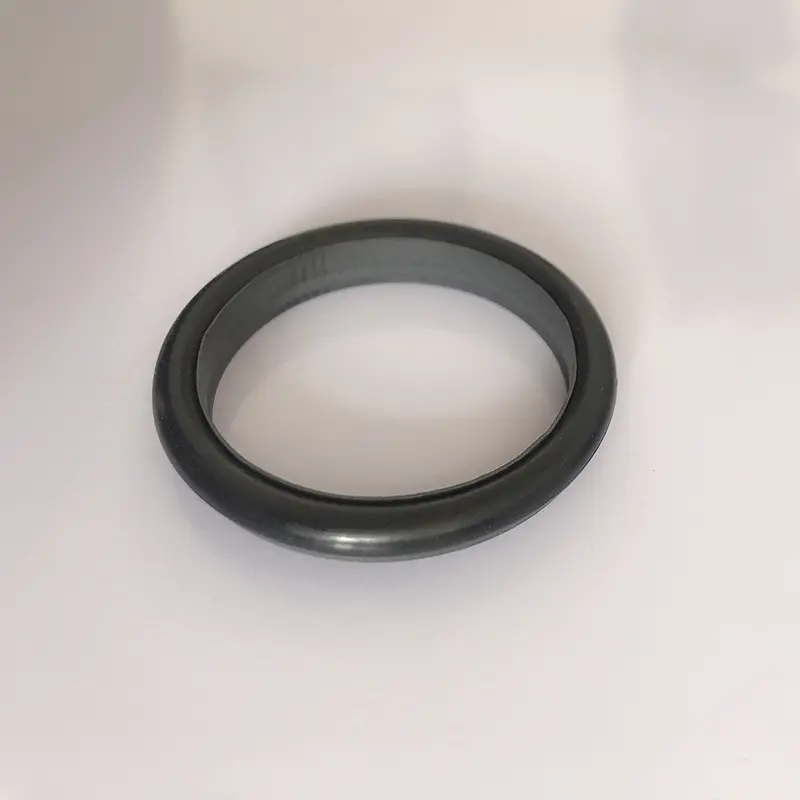

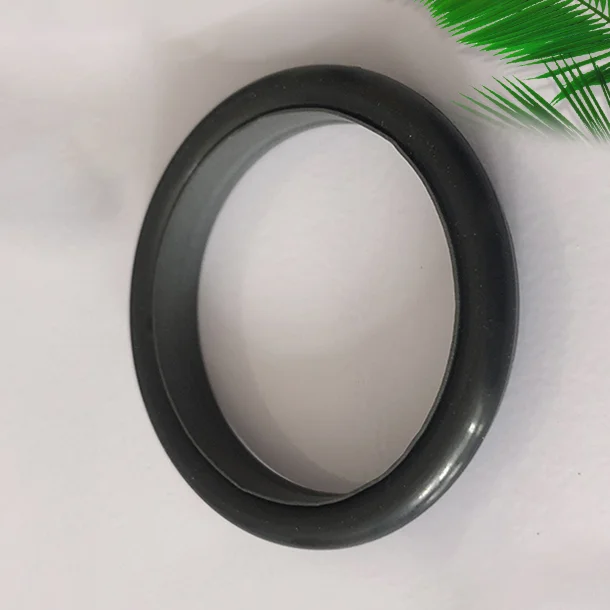

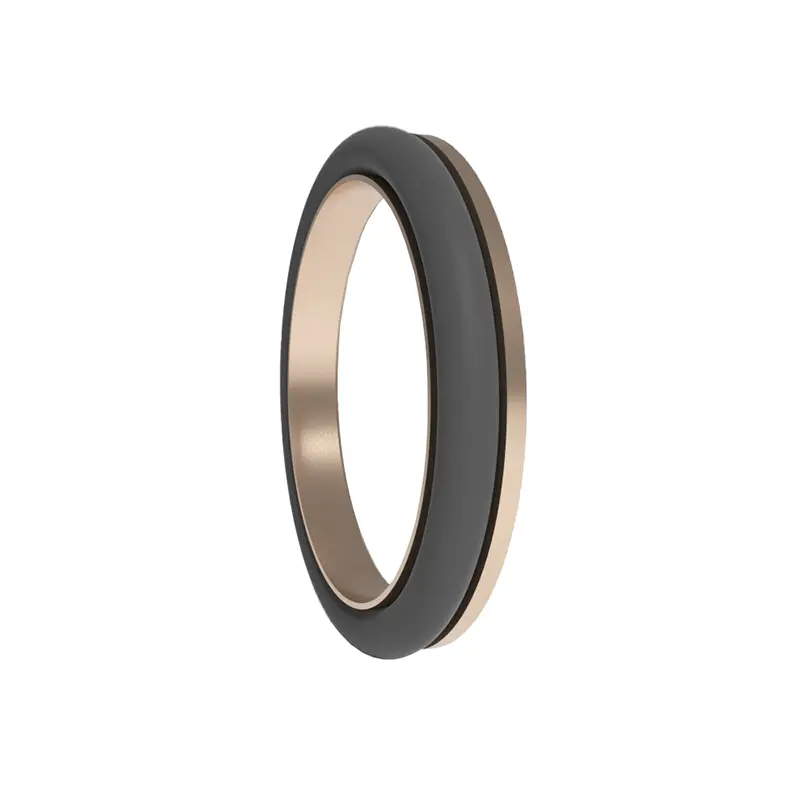

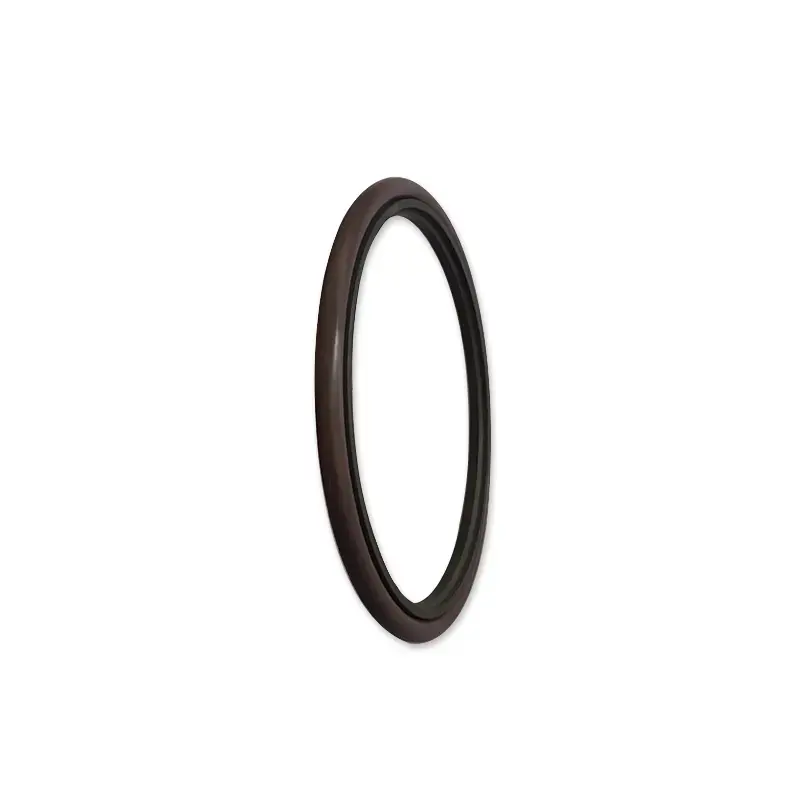

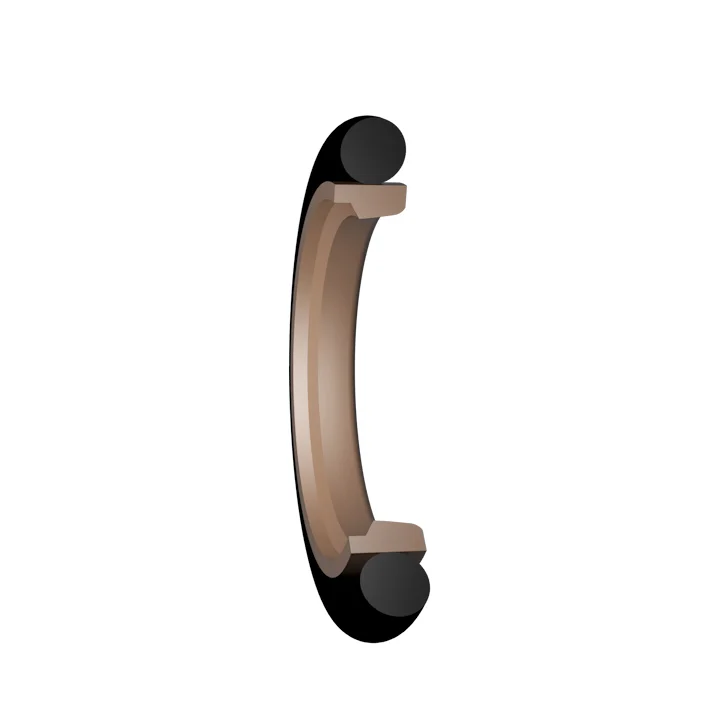

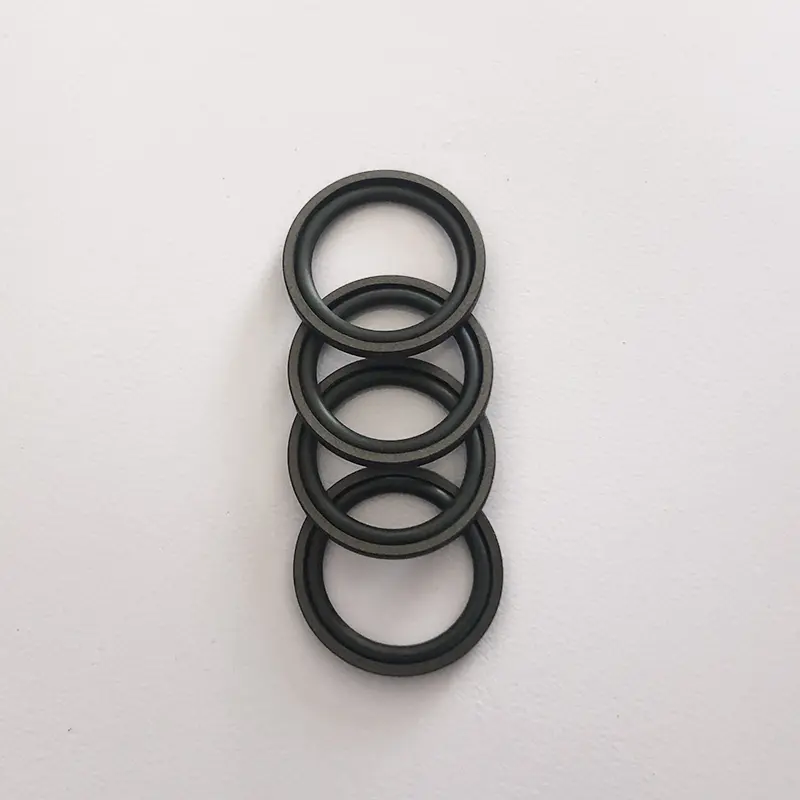

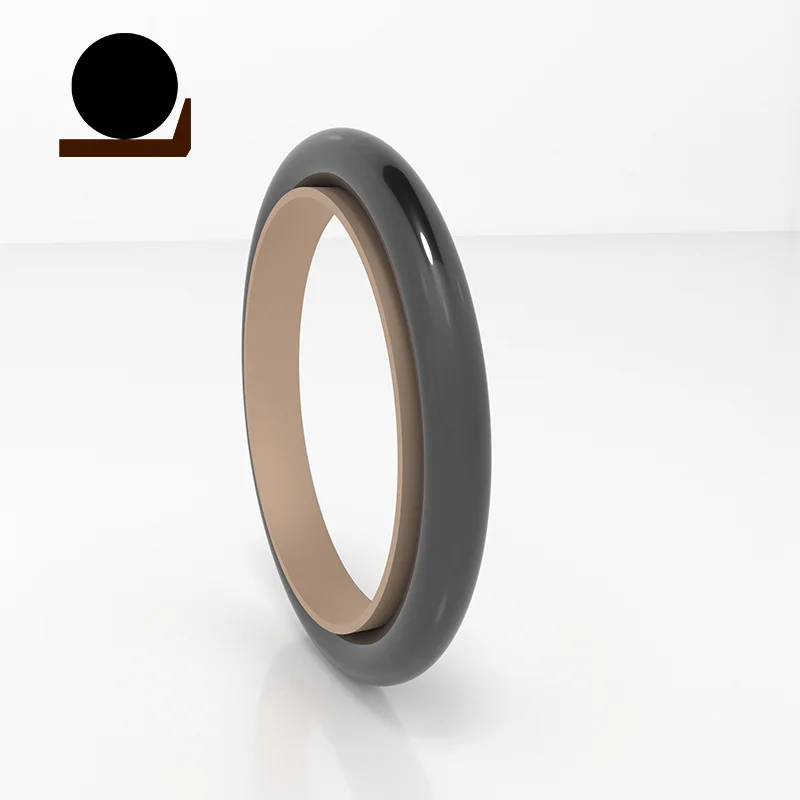

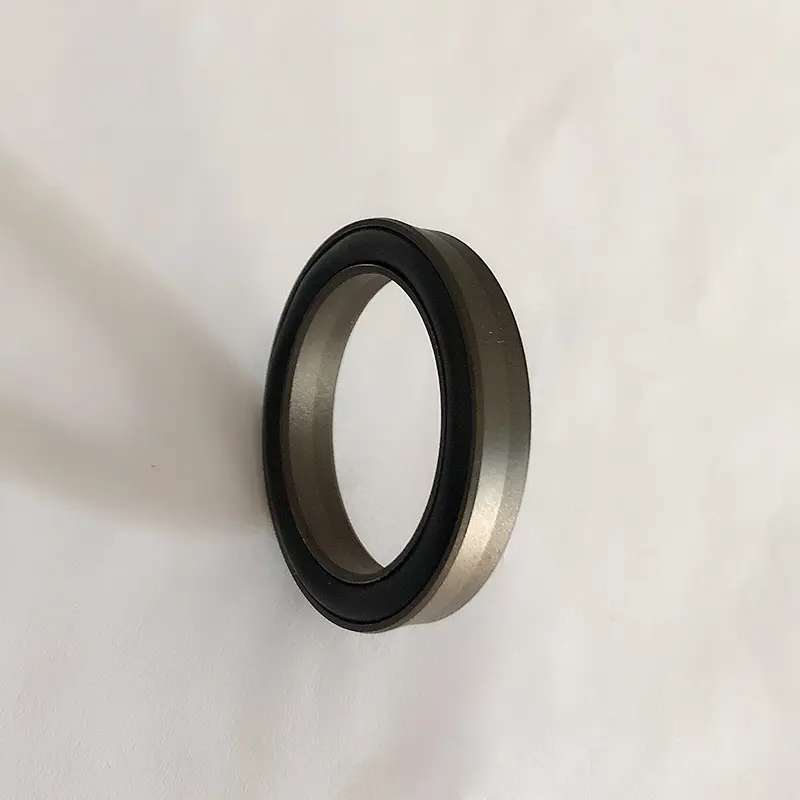

ຄວາມກົດດັນສູງຂອງ Piston Rod ສະຫນອງໂດຍ Ruichen ແມ່ນປະກອບດ້ວຍແຫວນທີ່ປະທັບຕາ ptfe ແລະແຫວນຢາງທີ່ມີຮູບຊົງເປັນພິເສດສໍາລັບການເຄື່ອນໄຫວຂອງໄຮໂດຼລິກ. ພວກມັນຖືກແບ່ງອອກເປັນຊຸດ RC01-RC14 ຕາມລໍາດັບ O-Rings. ໃນເວລາທີ່ເຮັດວຽກ, O-RIVE ໃຫ້ກໍາລັງທີ່ແຜ່ລາມເພື່ອຊົດເຊີຍການໃສ່ແຫວນປະທັບຕາ, ແລະການອອກແບບປາກບາງໆຂອງແຫວນປະທັບຕາມີຄວາມເຫມາະສົມ. ທັງສອງເຮັດວຽກຮ່ວມກັນເພື່ອສ້າງຜົນຂອງການປະທັບຕາທີ່ດີ.
ເຄື່ອງມືໄຮໂດຼລິກຂອງພວກເຮົາແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການສີດພົ່ນເຄື່ອງສີດແລະເຄື່ອງຈັກທີ່ມີອາການຄັນໃນການຜະລິດເຄື່ອງຈັກແລະເຄື່ອງຈັກດ້ານການລົງຈອດ. ພວກເຂົາສາມາດຮັບປະກັນການດໍາເນີນງານຂອງລະບົບໄຮໂດຼລິກທີ່ຫມັ້ນຄົງແລະຫລີກລ້ຽງການຮົ່ວໄຫຼ.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
ຄຸນນະສົມບັດ:
1. ຄວາມກົດດັນສູງ Piston Rod ສາມາດໃຊ້ສໍາລັບໃຊ້ທັງໂປແກຼມໄຮໂດຼລິກແລະ pneumatic.
2. ການປະທັບຕາແມ່ນດີສະເຫມີວ່າມັນເປັນສະພາບການປະທັບຕາສູງຫລືຕໍ່າຕ່ໍາ.
3. ຄວາມວຸ້ນວາຍຕ່ໍາ, ຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ, ການເຄື່ອນໄຫວທີ່ລຽບ, ມີຄວາມຂັດແຍ້ງແບບເຄື່ອນໄຫວແລະສະຖຽນລະພາບເທົ່າທຽມກັນ, ບໍ່ມີເລືອ.
. 4. ປະທັບຕາມີຊີວິດທີ່ຍາວນານ, ເຫມາະສໍາລັບການຜະລິດນ້ໍາມັນທີ່ບໍ່ມີນໍ້າມັນ.
.. ພື້ນທີ່ໂຄງສ້າງນ້ອຍໆແລະການຕິດຕັ້ງງ່າຍແລະການບໍາລຸງຮັກສາງ່າຍ.
ເງື່ອນໄຂການເຮັດວຽກທີ່ໃຊ້ໄດ້:
ເງື່ອນໄຂການເຮັດວຽກທີ່ກ່ຽວຂ້ອງຂອງຄວາມກົດດັນສູງ Piston Rod ປະທັບຕາ (ຄ່າຈໍາກັດບໍ່ຄວນປະກົດຕົວໃນເວລາດຽວກັນ)
| ປະຕິບັດ | ແບບ | ຄວາມກົດດັນ (MPA) | ອຸນຫະພູມ (℃) | ຄວາມໄວ (m / s) | ສື່ມວນຊົນ |
 |
rc01 / rc02 | ≤70 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນບົບໄຮໂດຼລິກ, ນ້ໍາມັນເຊື້ອໄຟ retardant (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
RC03 / RC04 | ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນບົບໄຮໂດຼລິກ, ນ້ໍາມັນເຊື້ອໄຟ retardant (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
RC05 | ≤200 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
RC06 / RC07 | ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
RC08 / RC09 | ≤200 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
RC10 | ≤260 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
rc11 | ≤60 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
rc11-b | ≤60 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
rc12 | ≤60 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
rc13 | ≤20 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) | |||||
 |
RC14 | ≤20 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ. |
| -20 ~ + 180 (ການຈັບຄູ່ O-ring FKM) |
ການຄັດເລືອກເອກະສານ:
1. ວັດສະດຸທີ່ກົງກັບຄໍາທີ່ກົງກັນສາມາດເລືອກໄດ້: R01 nitrile Rubber Rubber (NBR), RO2 fluorubber (FKM), ແລະອື່ນໆ.
2. ການຜະນຶກເອກະສານແຫວນ: PTFE1, PTFE2, PTFE3, PTFE3, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4, PTFE4
ຕົວຢ່າງສັ່ງຊື້: (ມີພຽງແຕ່ບາງແບບເທົ່ານັ້ນທີ່ຖືກສະແດງ, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາສໍາລັບຕົວແບບການສັ່ງຊື້ສະເພາະ)
ຮູບແບບ RC01-80X89.6X7.6X7.8-PTFE3-R01
ແບບ Model-Rod Diameter X Groove ເສັ້ນຜ່າສູນກາງ X Groove Width Width PTFE7-Modified PTFE Code ລະຫັດວັດສະດຸ O-Ring
ຮູບແບບ RC03-80X89M89X10-PTFE3-R01
ແບບ Model-Rod X Groove ເສັ້ນຜ່າສູນກາງ X Groove width Width PTFE PTFE Code ລະຫັດວັດສະດຸ R01-O-STORM
ຮູບແບບ RC06-80x89.9x9.9x9.2-PTFE3-R01
ແບບ Model-Rod Diameter X Groove ເສັ້ນຜ່າສູນກາງ X Groove Width Width PTFE7-Modified PTFE Code ລະຫັດວັດສະດຸ O-Ring
ຮູບແບບ RC08-80x90.2X90.2X11.2-PTFE3-R01 Model-Rod-Rod-Rod-Rod-Rod-Rod-Rod X Groove X Groove Width X Groove-effer-Material Code
ສະເພາະ:
(ມີພຽງແຕ່ບາງແບບເທົ່ານັ້ນທີ່ສະແດງ, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາສໍາລັບຕົວແບບຄໍາສັ່ງສະເພາະ)

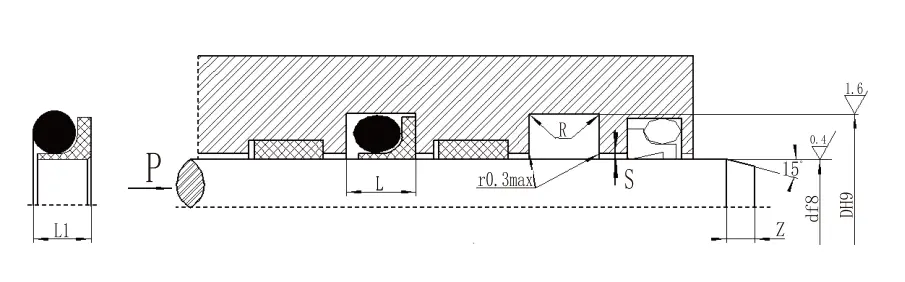

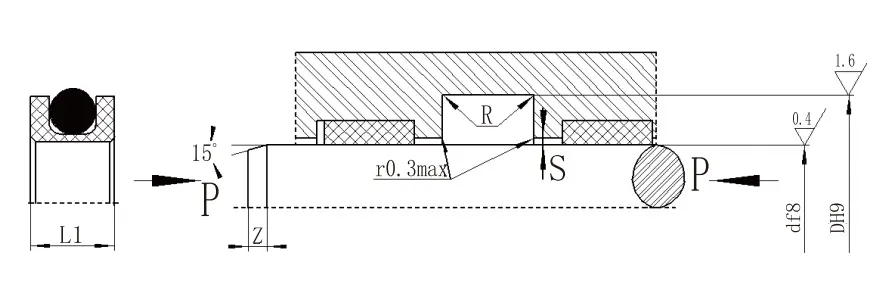

| 4.1 ສະເພາະເຈາະຈົງ (ຜະລິດຕະພັນຂອງຂະຫນາດໃດຫນຶ່ງໃນຕາຕະລາງສະເພາະໃດຫນຶ່ງສາມາດຜະລິດໄດ້) | ||||||||||
| df8 ປະເພດມາດຕະຖານ rc01 |
df8 ການໂຫຼດແສງສະຫວ່າງ rc01-q |
df8 ບັນທົກ rc01-z |
d h9 | L+0.2 | l1 | RMAX | Sສູງສຸດທີ່ເຄຍ | Zນາວາ | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D + 3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D + 5. 5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D + 6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d + 9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d + 12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D + 15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D + 17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D + 21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| ຫມາຍເຫດ: 1. ສໍາລັບ≤30mm, ແນະນໍາໃຫ້ໃຊ້ groove ເປີດ. | ||||||||||
| 2. ສໍາລັບການຕິດຕັ້ງ Groover (ປິດ) ປະທັບຕາເປັນຮ່ອງ, ກະລຸນາເບິ່ງຄູ່ມືການຕິດຕັ້ງຂອງບໍລິສັດຂອງພວກເຮົາ. 3. ສໍາລັບຄວາມກົດດັນ> 40mpa, ພື້ນທີ່ຮາກຂອງປະທັບຕາໃຊ້ H8 / F8 FIT TOLERENT. | ||||||||||

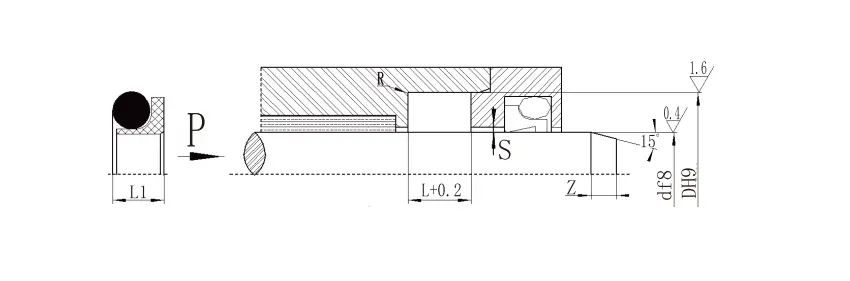

| 4.1 RC03 ຕາຕະລາງພາລາມິເຕີຕາຕະລາງ (ຜະລິດຕະພັນຂອງຂະຫນາດໃດຫນຶ່ງໃນຕາຕະລາງສະເພາະໃດຫນຶ່ງສາມາດຜະລິດໄດ້) | |||||||
| D F8 | d h9 | L+0.2 | SMAX | Zນາວາ | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D + 4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D + 6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | d + 9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | d + 12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D + 14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D + 18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D + 21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| ຫມາຍເຫດ: 1. ສໍາລັບຄວາມກົດດັນ> 60mpa, ພື້ນທີ່ຮາກຂອງປະທັບຕາໃຊ້ H8 / F8 FIGHT TOLERENT, ແລະຄວາມກົດດັນດ້ານຄວາມກົດດັນສູງສຸດ SMAX smax <0.05. | |||||||
| 2. ກະລຸນາປຶກສາກັບບໍລິສັດຂອງພວກເຮົາເມື່ອໂຄງສ້າງຮ່ອງທີ່ປິດທີ່ຕ້ອງຖືກນໍາໃຊ້. | |||||||
| 4.1 ສະເພາະເຈາະຈົງ (ຜະລິດຕະພັນຂອງຂະຫນາດໃດຫນຶ່ງໃນຕາຕະລາງສະເພາະໃດຫນຶ່ງສາມາດຜະລິດໄດ້) | ||||||||||
| D F8 ປະເພດມາດຕະຖານ RC06 |
D F8 ການໂຫຼດແສງສະຫວ່າງ rc06-q |
D F8 ບັນທົກ rc06-z |
d h9 | L+0.2 | l1 | RMAX | Sສູງສຸດທີ່ເຄຍ | Zນາວາ | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | D + 3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D + 5. 5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D + 6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | d + 9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | d + 13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D + 15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D + 18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D + 22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| ຫມາຍເຫດ: 1. 1. ສໍາລັບ Shaft ເສັ້ນຜ່າສູນກາງ≤70mm, ແນະນໍາໃຫ້ໃຊ້ groove ເປີດ. ສໍາລັບການຕິດຕັ້ງປະທັບຕາ Groover (ປິດ), ກະລຸນາເບິ່ງຄູ່ມືການຕິດຕັ້ງ. | ||||||||||
| 2. ສໍາລັບຄວາມກົດດັນ> 40mpa, ພື້ນທີ່ຮາກຂອງປະທັບຕາໃຊ້ H8 / F8 FIT TOLERENT. | ||||||||||
| 4.1 ສະເພາະເຈາະຈົງ (ຜະລິດຕະພັນຂອງຂະຫນາດໃດຫນຶ່ງໃນຕາຕະລາງສະເພາະໃດຫນຶ່ງສາມາດຜະລິດໄດ້) | ||||||||||
| ມາດຕະຖານປະເພດ Df8 RC08 | light load df8 rc08-q | ຫນັກ DF8 RC08-Z | ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9 | ຄວາມກວ້າງຂອງຮ່ອງ l + 0.2 |
ປະທັບຕາສູງ L1 | ມຸມມົນ rix | ການເກັບກູ້ Radial sສູງສຸດທີ່ເຄຍ | ພົມ Zນາວາ |
ເສັ້ນລວດລວດ O-ring d0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | D + 3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D + 5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D + 6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D + 10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d + 13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D + 16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D + 18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D + 22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| ຫມາຍເຫດ: 1. ກະລຸນາປຶກສາບໍລິສັດຂອງພວກເຮົາເມື່ອຕ້ອງການຮ່ອງທີ່ປິດ. | ||||||||||
| 2. ກົດດັນ> 60ma, ຮາກຄວາມທົນທານຕໍ່ H8 / F8 ທີ່ທົນທານຕໍ່ຄວາມທົນທານຕໍ່ຄວາມທົນທານ, ຄວາມກົດດັນສູງສຸດ smax <0.05. | ||||||||||
