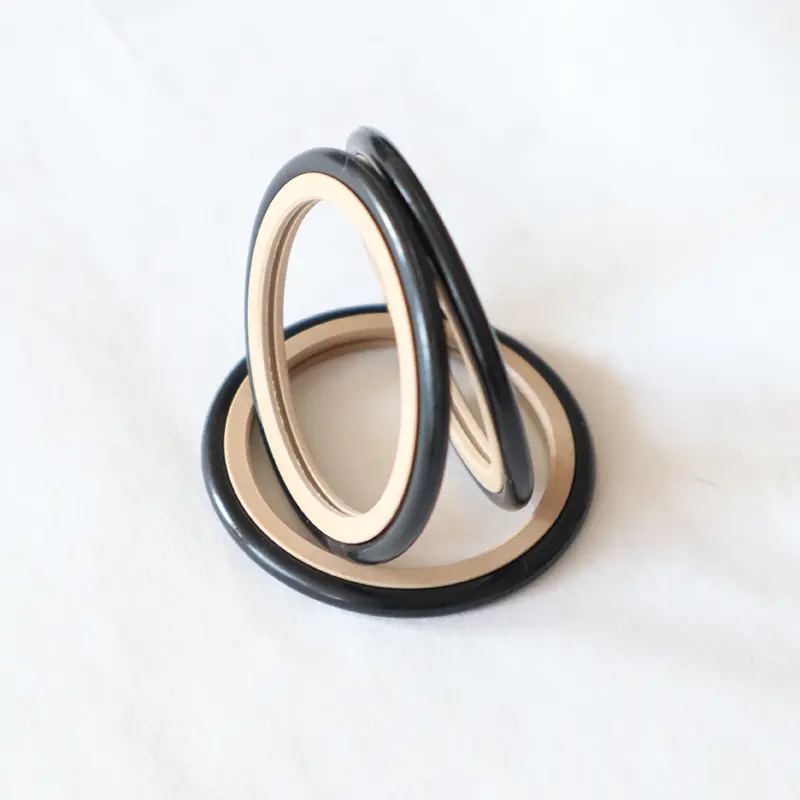

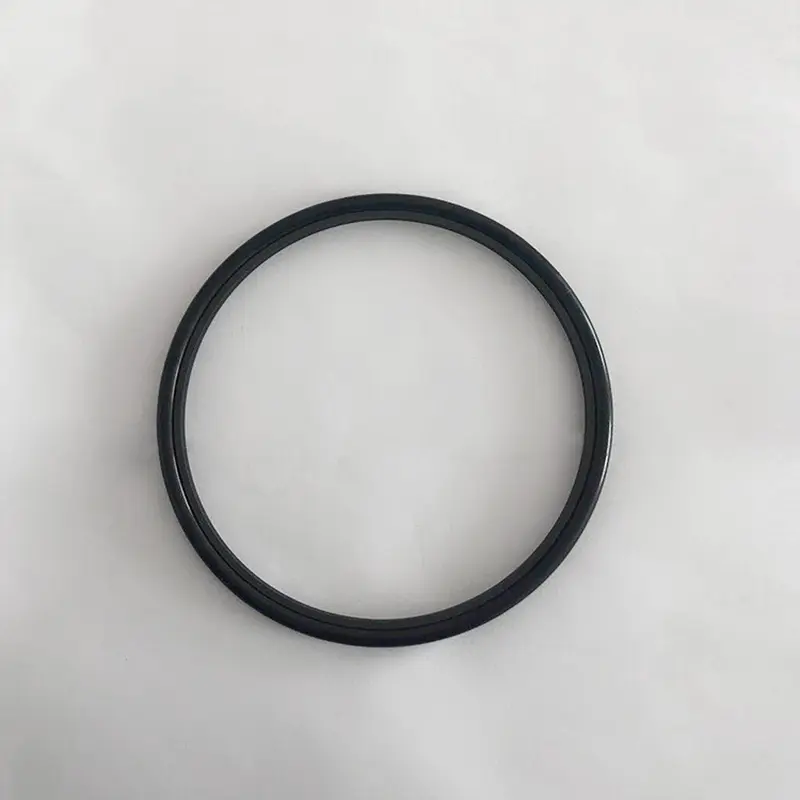

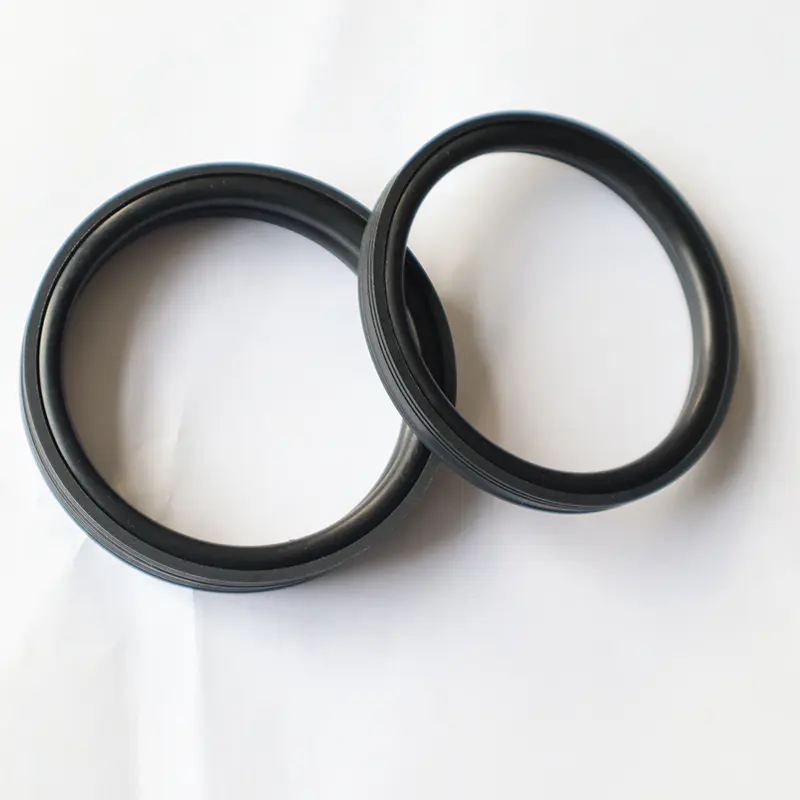

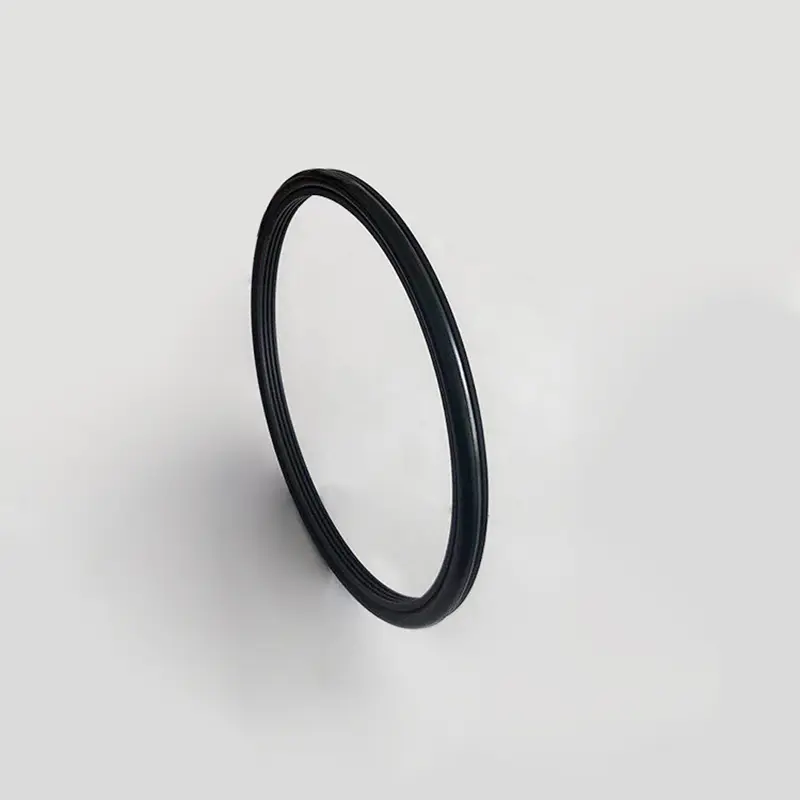

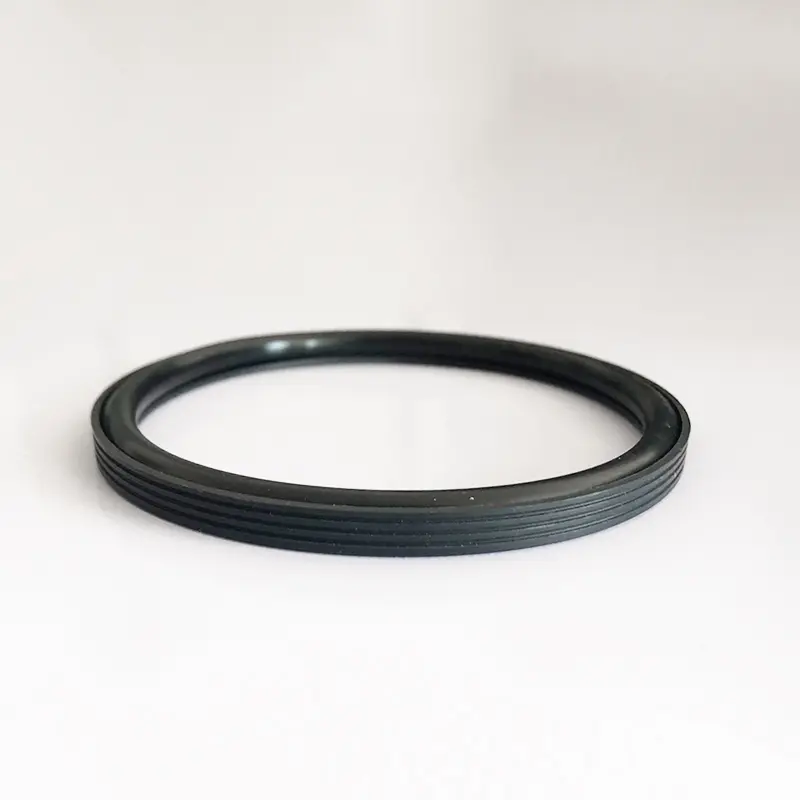

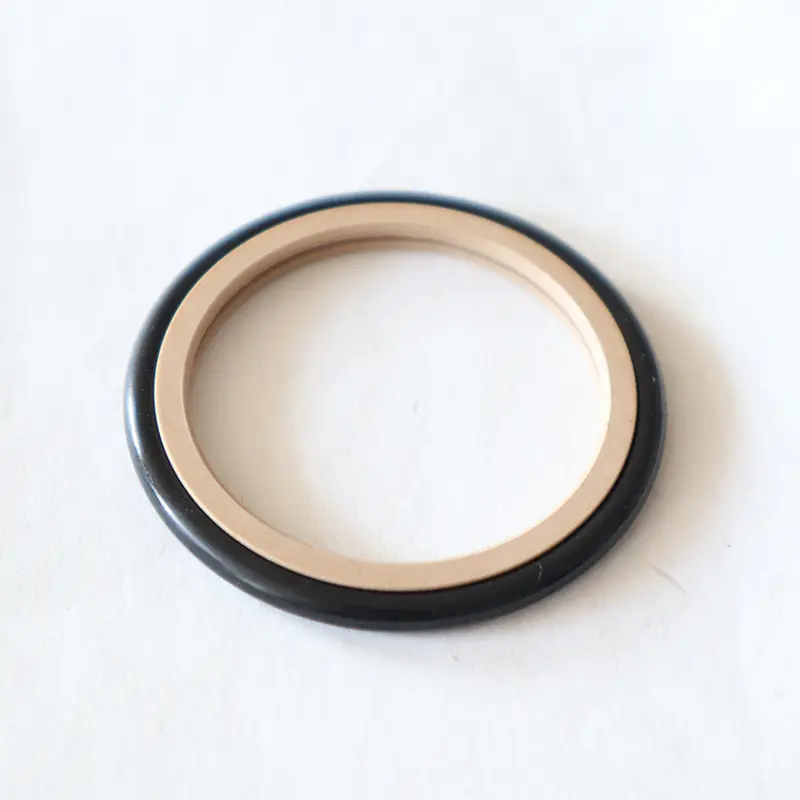

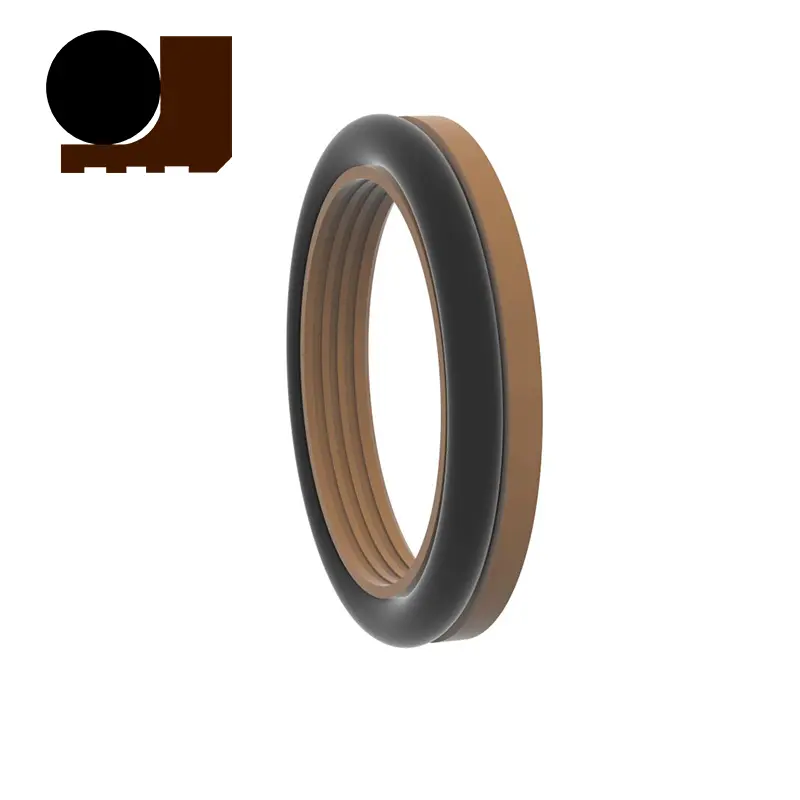

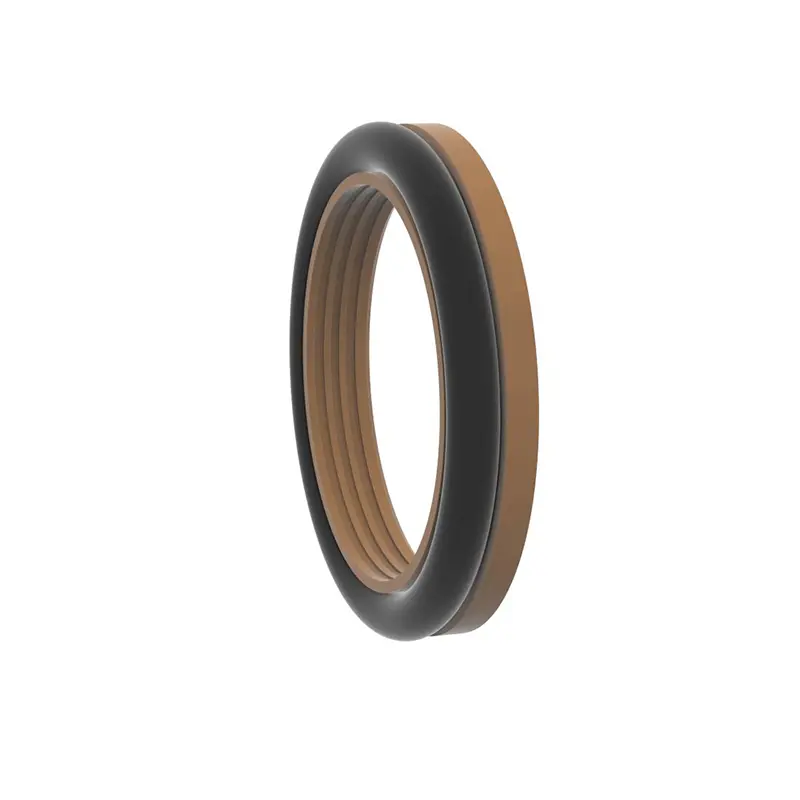

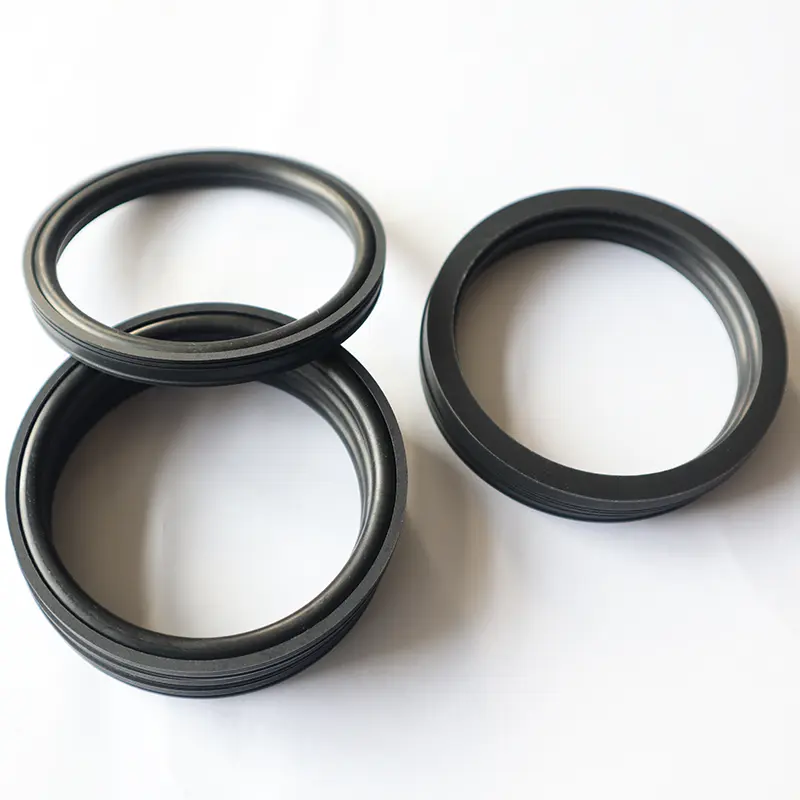

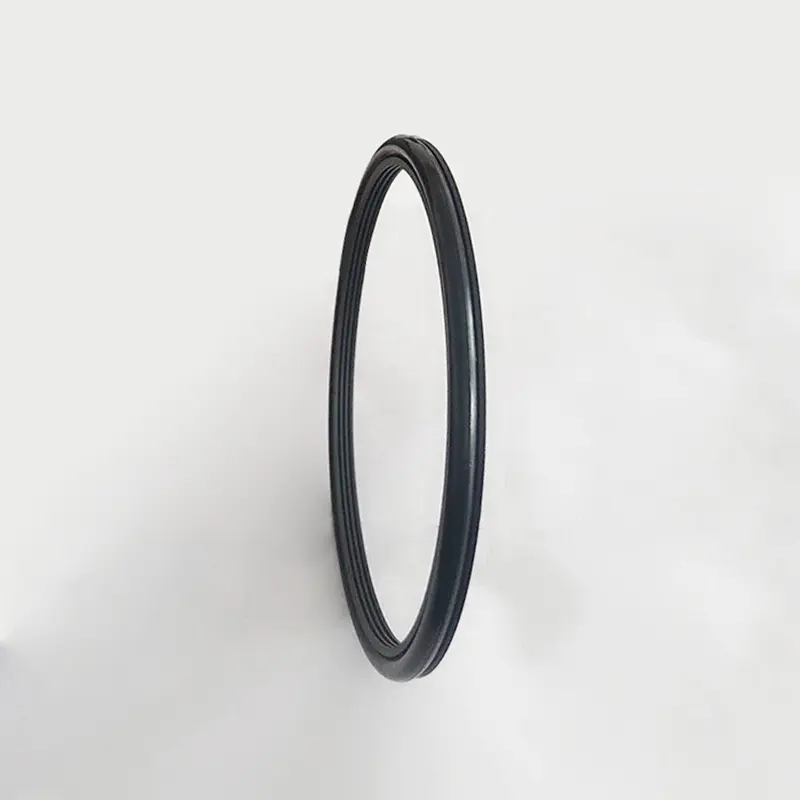

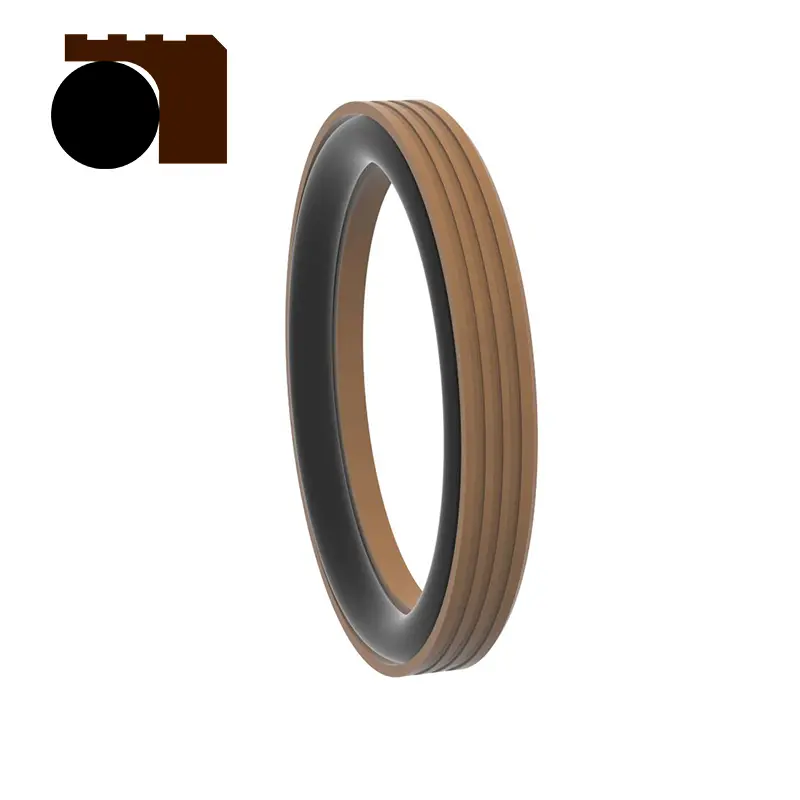

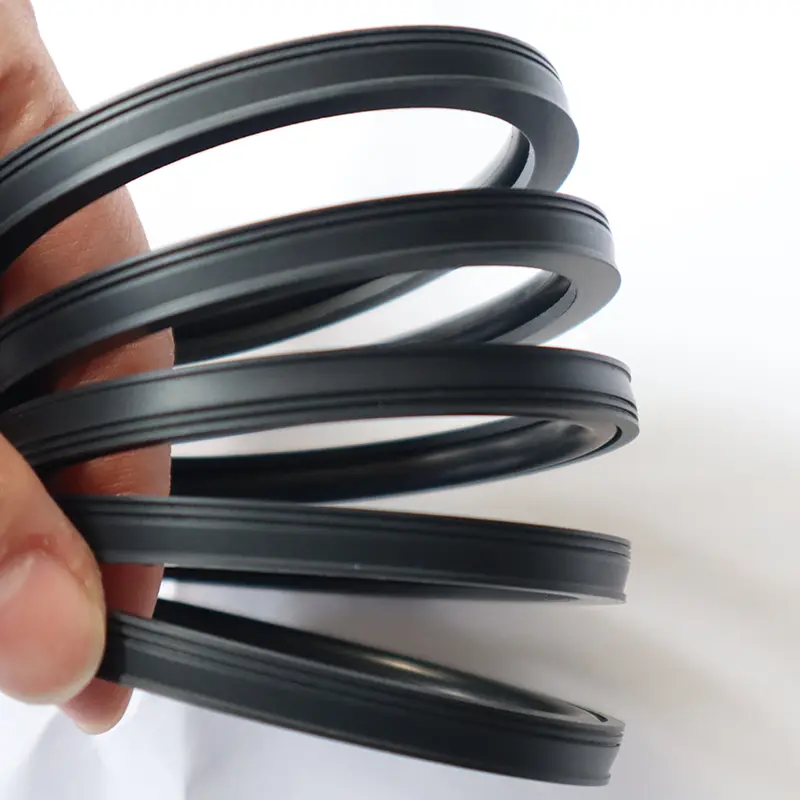

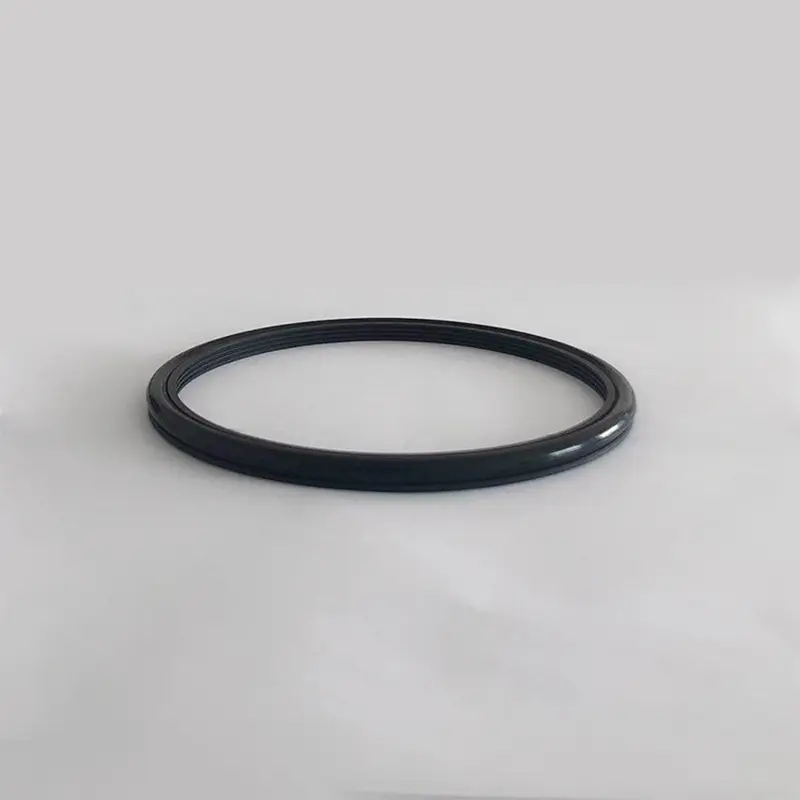

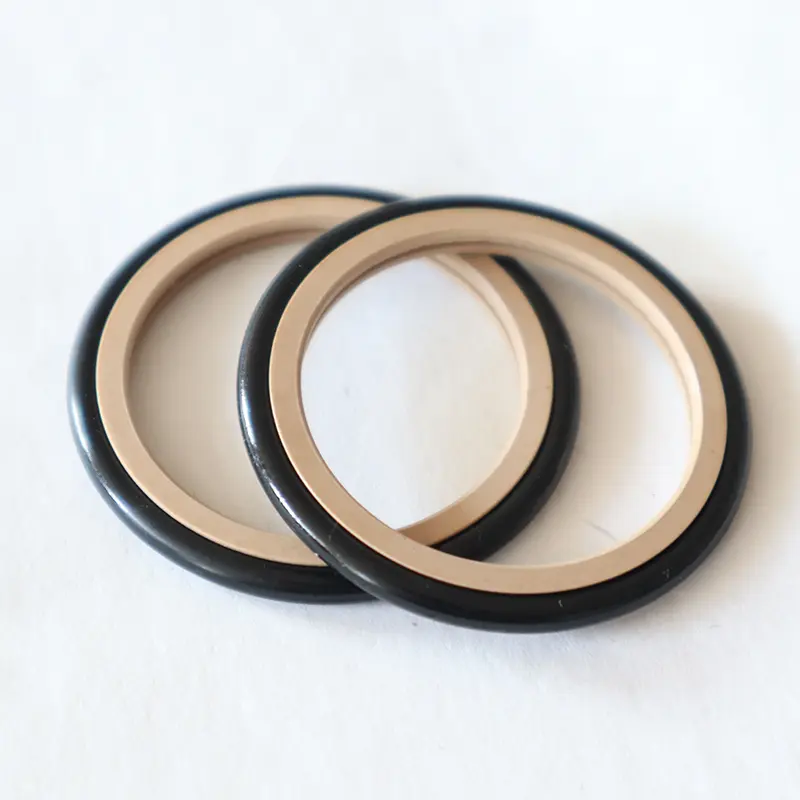

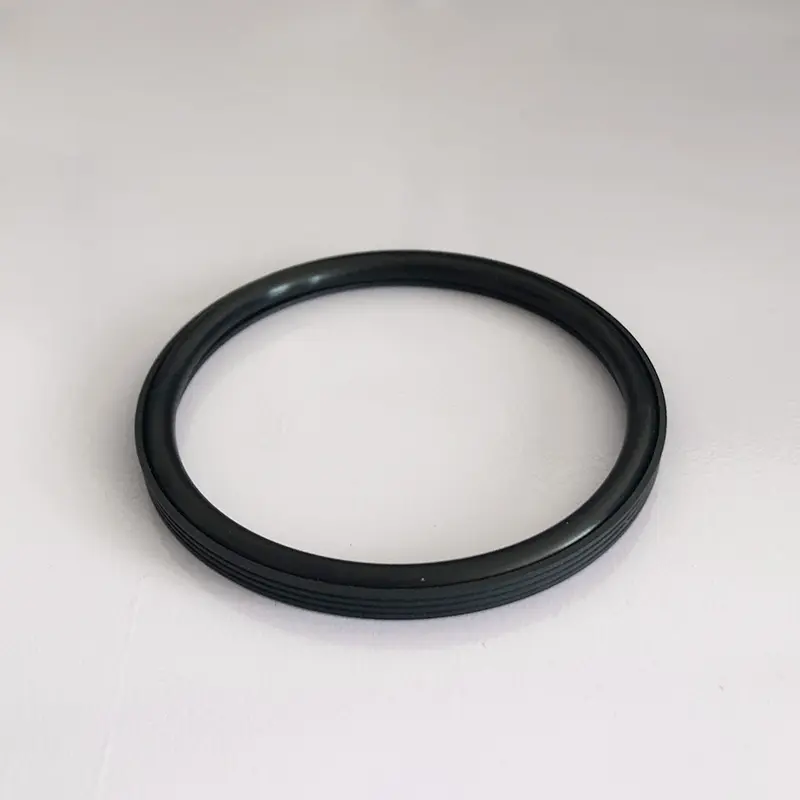

ປະທັບຕາທີ່ມີຄວາມກົດດັນສູງ RC2061 ແລະ RC2062 ສໍາລັບ STALRY SELLRY ທີ່ໄດ້ຮັບການອອກແບບໂດຍສະພາບການປະທັບຕາທີ່ສັບສົນແລະສະລັບສັບຊ້ອນແລະຮຸນແຮງ.

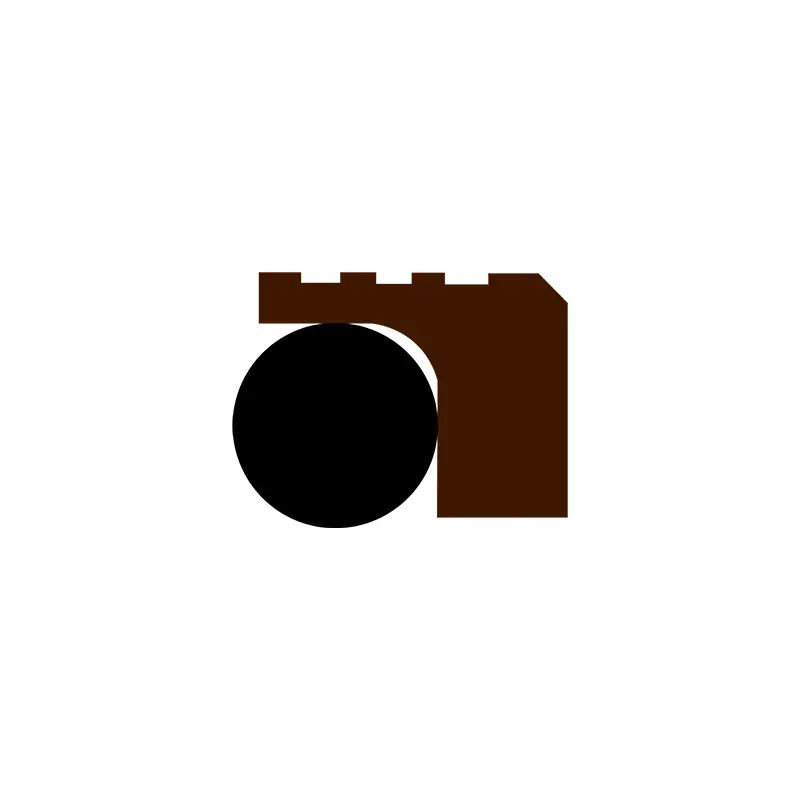

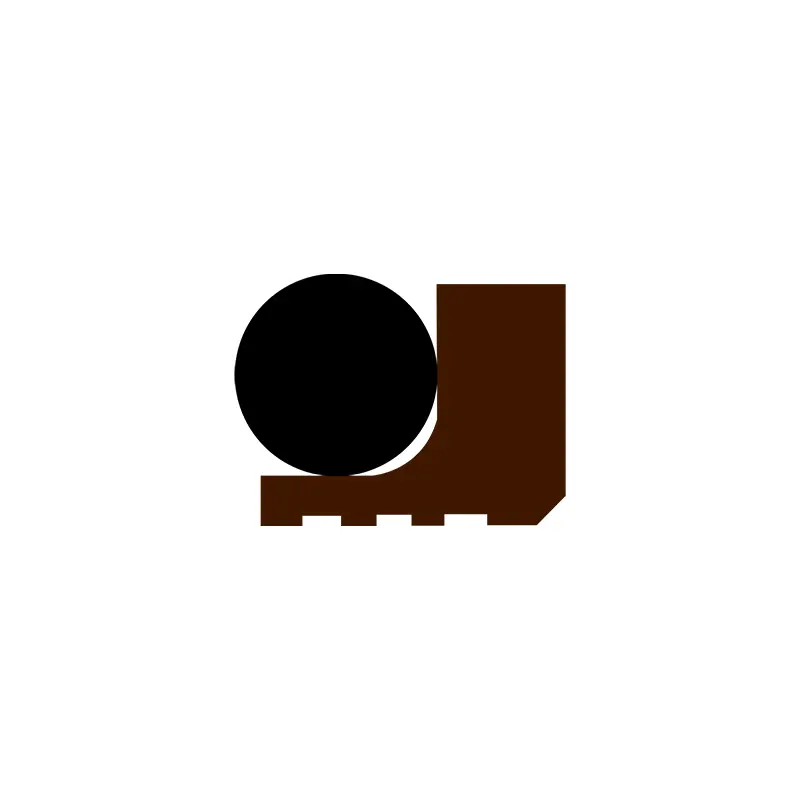

ທັງສອງຜະລິດຕະພັນນີ້ມີໂຄງສ້າງດຽວກັນ, ເຊິ່ງທັງປະກອບດ້ວຍການອອກແບບສະຕິກທີ່ມີການເຮັດວຽກທີ່ມີການເຮັດວຽກທີ່ມີການເຮັດວຽກທີ່ມີການເຮັດວຽກທີ່ມີລັກສະນະສູງໃນສະຕິກ. ພວກເຂົາມີໂປແກຼມຫລາກຫລາຍແລະສາມາດມີບົດບາດສໍາຄັນໃນອຸປະກອນຕ່າງໆເຊັ່ນ: ປັ achs ອງ, ມຶກເຈາະ, ອຸປະກອນເຈາະນ້ໍາມັນ, ແລະພືດປະສົມຊີມັງ.
ໃນແງ່ຂອງການປະຕິບັດງານ, ປະທັບຕາຄວາມດັນສູງຂອງພວກເຮົາສໍາລັບ Sliz Cement Cement ສາມາດສະແດງໃຫ້ເຫັນໄດ້ຫຼາຍຢ່າງ. ຄຸນລັກສະນະຂອງຊີວິດທີ່ຍາວນານຈະຫຼຸດຜ່ອນຄວາມຕ້ອງການຂອງການທົດແທນຊິ້ນສ່ວນປະທັບຕາເລື້ອຍໆແລະຫຼຸດຜ່ອນຄ່າບໍາລຸງຮັກສາອຸປະກອນ; ການປະຕິບັດ friction ຕ່ໍາຮັບປະກັນອຸປະກອນການເຮັດວຽກກ້ຽງແລະຫຼຸດຜ່ອນການສູນເສຍພະລັງງານ; ການປະທັບຕາທີ່ດີມີປະສິດທິຜົນທີ່ຈະປ້ອງກັນການຮົ່ວໄຫຼທີ່ຫຼອກລວງແລະຮັບປະກັນອຸປະກອນທີ່ມີຄວາມຫມັ້ນຄົງ; ພື້ນທີ່ໂຄງສ້າງຂະຫນາດນ້ອຍແມ່ນສະດວກສໍາລັບການຕິດຕັ້ງແລະຈັດວາງໃນສະຖານທີ່ຈໍາກັດຂອງອຸປະກອນຕ່າງໆ; ການຕິດຕັ້ງງ່າຍ, ໃຊ້ແລະຮັກສາແລະບໍາລຸງຮັກສາຕື່ມອີກປັບປຸງປະສິດທິພາບຂອງການນໍາໃຊ້ອຸປະກອນ.
ສໍາລັບສື່ມວນຊົນທີ່ເປັນອັນຕະລາຍເຊັ່ນ Sument Slurry, ຜະລິດຕະພັນສາມາດເພີ່ມຜົນກະທົບຂອງການປະທັບຕາໂດຍຜ່ານການອອກແບບປາກແລະຄວາມຫນາຂອງການອອກແບບ. ໃນເວລາທີ່ໃຊ້ສໍາລັບການຜະນຶກລັກສະນະທີ່ຫຼອກລວງ, ເພື່ອປັບປຸງການປະຕິບັດການປະທັບຕາແລະຊີວິດສ່ວນປະກອບ, ພວກເຮົາແນະນໍາໃຫ້ມີການຫລໍ່ຫລອມນໍ້າມັນ. ສອງປະທັບຕາທີ່ມີຄວາມດັນສູງນີ້ສໍາລັບ Slurry ຊີມັງໃຫ້ບໍລິການແກ້ໄຂທີ່ຫນ້າເຊື່ອຖືແລະມີປະສິດຕິພາບກັບບັນຫາການປະທັບຊີມັງທີ່ມີຄວາມດັນສູງ.
ຄຸນລັກສະນະຂອງຜະລິດຕະພັນແລະການນໍາໃຊ້:
ຕົວຢ່າງສັ່ງ:
ຮູບແບບ RC2061-80x91.7x7.7x7.7x7.7x7.7x7.7x- PTFE4-R01 Model-Shaft ເສັ້ນຜ່າສູນກາງ x groove x groove ຄວາມກວ້າງ x groove ຄວາມກວ້າງ
ຮູບແບບ RC2062-80X68.3X7.6-PTFE4-R01
ເສັ້ນຜ່າສູນກາງ Model-Cylinder X Groove ເສັ້ນຜ່າສູນກາງ X Groove Width Width Width Code

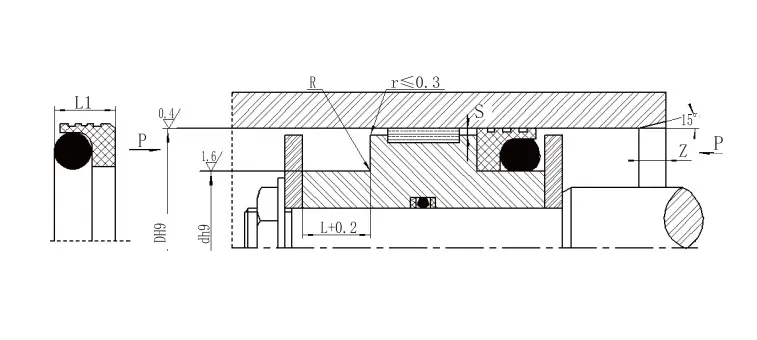

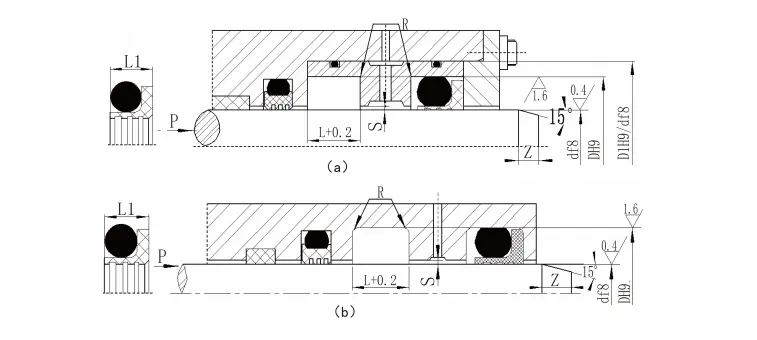

ສະເພາະ:
| ລະດັບເສັ້ນຜ່າກາງຂອງ Shaft
ປະເພດມາດຕະຖານ D F8 RC2061 |
ລະດັບເສັ້ນຜ່າກາງຂອງ Shaft
ບັນທົກ D F8 rc2061-Z |
ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
Severthl1 ປະທັບຕາ | ມຸມກົມ RMAX |
ການເກັບກູ້ Radial SMAX SMAX | ພົມ ຈິ້ນ |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D + 11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D + 15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າສູນກາງ shaft ≤30mm, groove ເປີດ. | ||||||||||
| 2. ສໍາລັບການປະທັບຕາຫມູນວຽນ, ຄວາມແຂງຂອງພື້ນຜິວຂອງດອກໄມ້ຫມູນວຽນແມ່ນແນະນໍາໃຫ້ເປັນ HRC ≥58. 3. ສໍາລັບຄວາມກົດດັນທີ່ໃຫຍ່ກວ່າ 30mpa, H8 / F8 ແມ່ນແນະນໍາໃຫ້ໃຊ້ GAP. | ||||||||||
| ລະດັບ Aperture
ມາດຕະຖານ d h9 rc2062 |
ລະດັບ Aperture
ບັນທົກ d h9 rc2062-z |
ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
Severthl1 ປະທັບຕາ | ມຸມມົນ RMAX |
ການເກັບກູ້ Radial SMAX SMAX | ພົມ ຈິ້ນ |
ເສັ້ນຜ່າສູນກາງສາຍ O-ring | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າສູນກາງທີ່ເປັນໄຂມັນ≤ 30 ມມ, ເປັນຮ່ອງເປີດ. | ||||||||||
| 2. ສໍາລັບຄວາມກົດດັນສູງກວ່າ 30 MPA, H8 / F8 ແມ່ນແນະນໍາໃຫ້ກູ້ໄພພິເສດ. | ||||||||||
| ປະທັບຕາຄວາມກົດດັນສູງສໍາລັບເງື່ອນໄຂການເຮັດວຽກຂອງຊີມັງ | ||||||
| ປະຕິບັດ | ແບບ | ຄວາມກົດດັນ MPA |
ອຸນຫະພູມ (℃) | ຄວາມໄວ (m / s) |
ສື່ມວນຊົນ | |
| ການເຄື່ອນໄຫວຄືນໃຫມ່ | ການເຄື່ອນໄຫວຫມູນວຽນ | |||||
 |
RC2061 | ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ≤2 | ນ້ໍາ, ຕົມ, ນ້ໍາມັນດິບ, ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, it and us. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||||
 |
rc2062 | ≤100 | -35 ~ + 100 (ການຈັບຄູ່ O-ring nbr) | ≤6 | ≤2 | ນ້ໍາ, ຕົມ, ນ້ໍາມັນດິບ, ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, it and us. |
| -20 ~ + 200 (ການຈັບຄູ່ O-ring fkm) | ||||||
