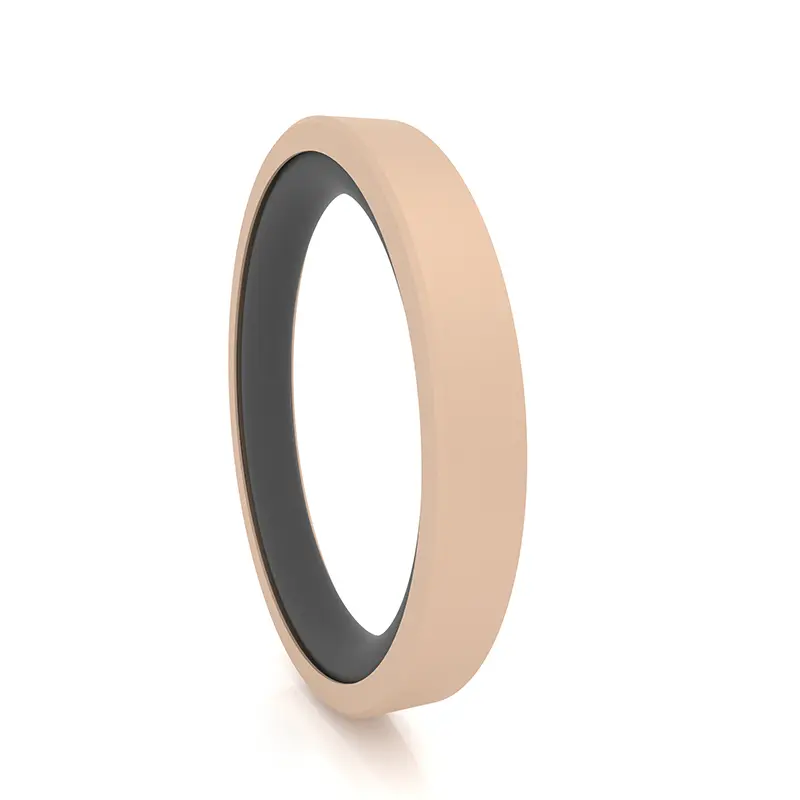

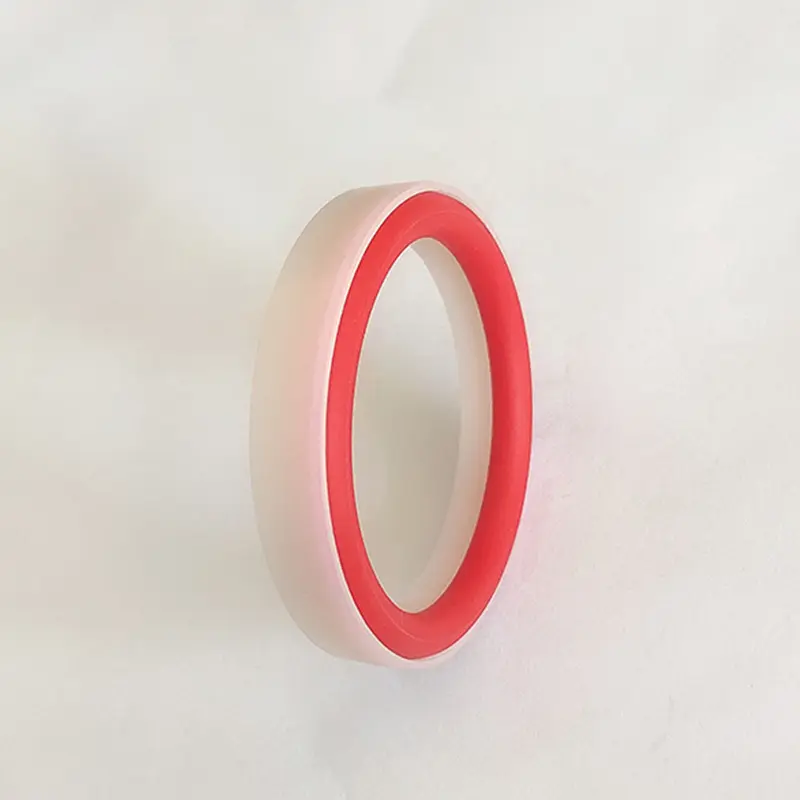

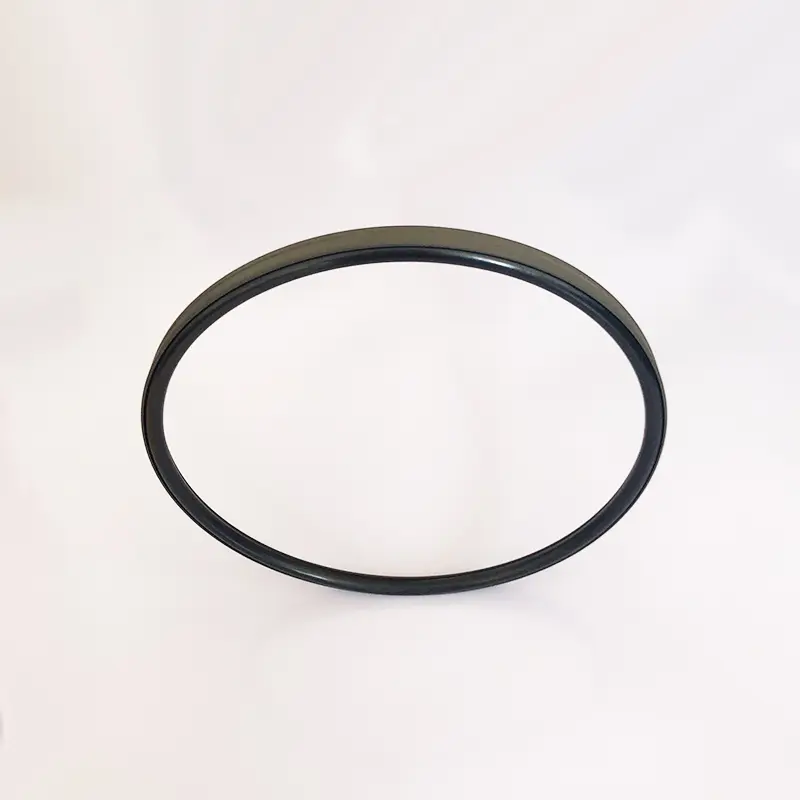

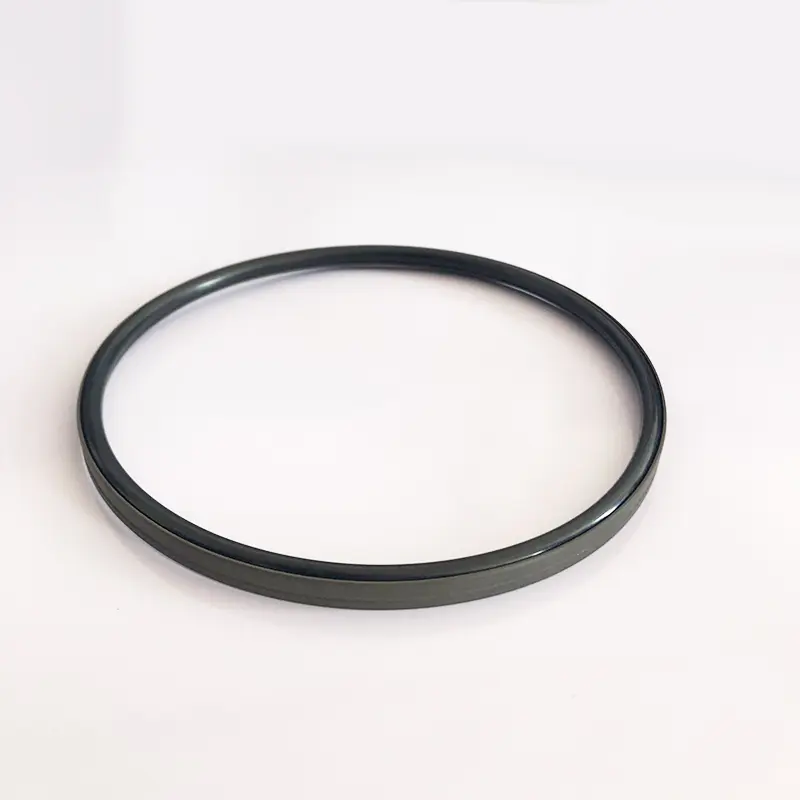

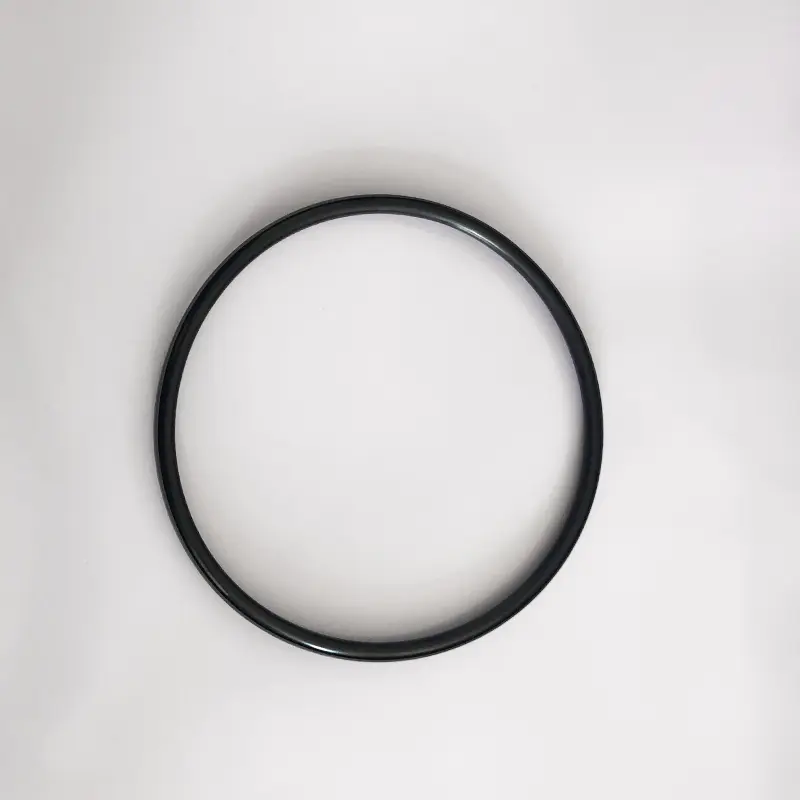

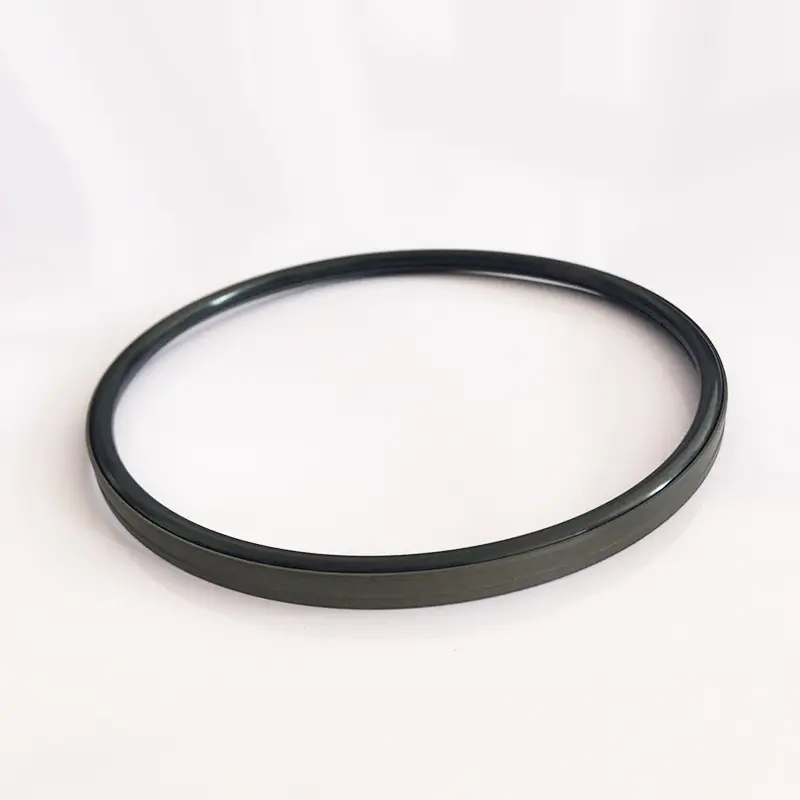

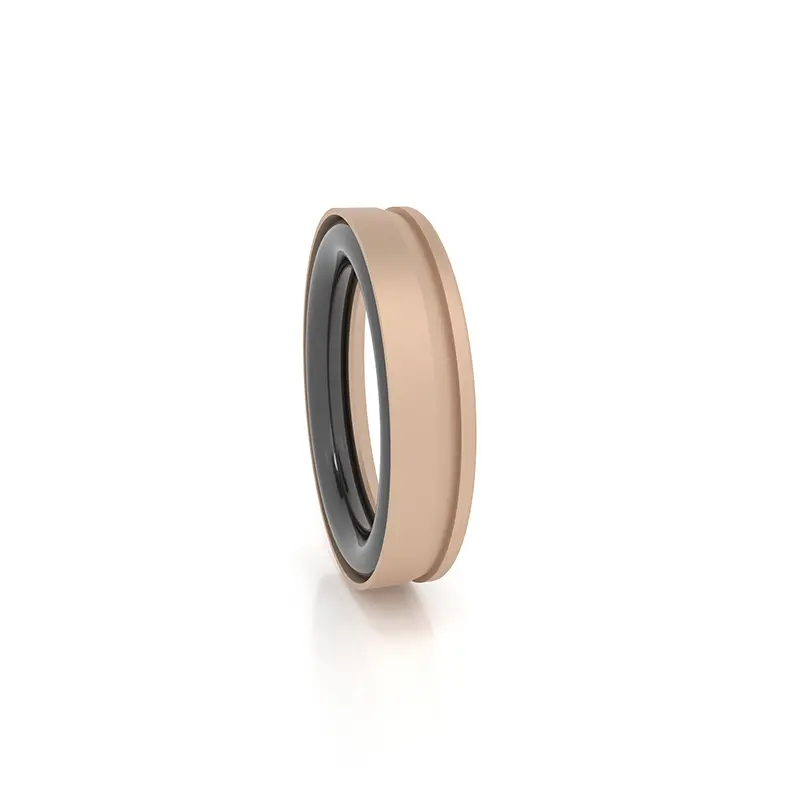

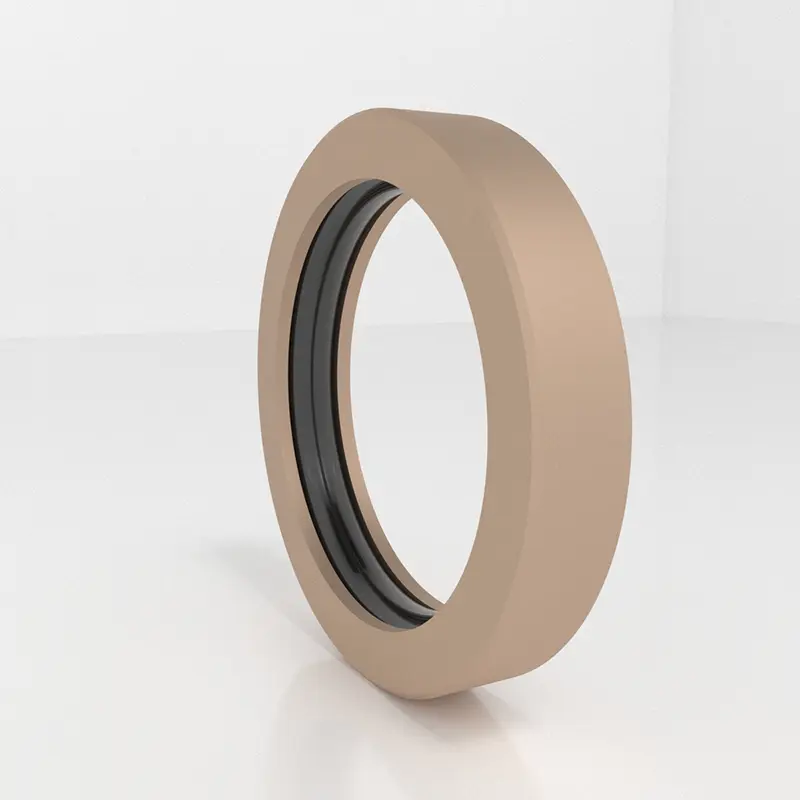

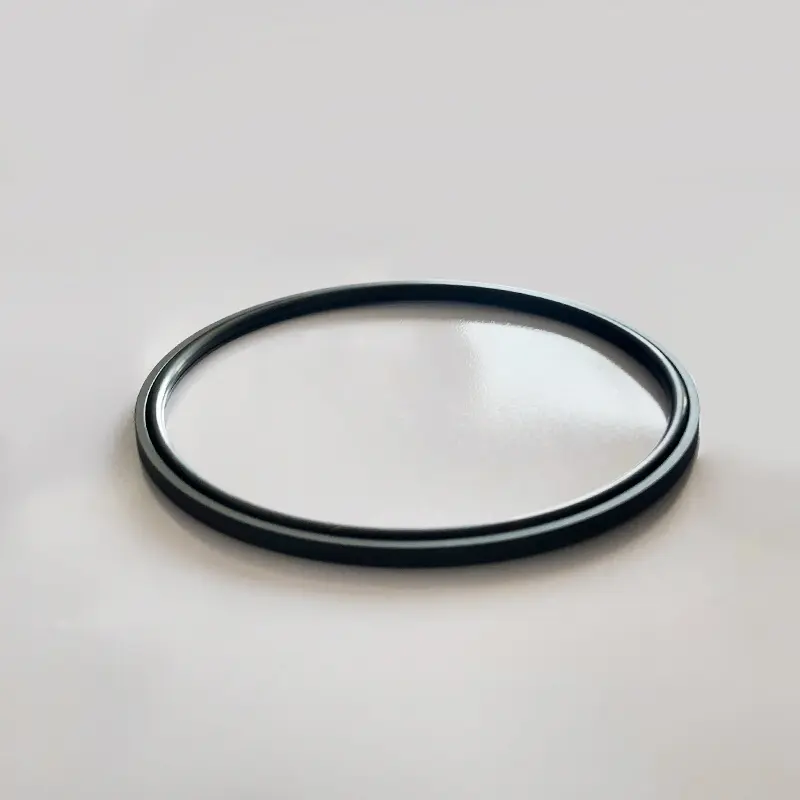

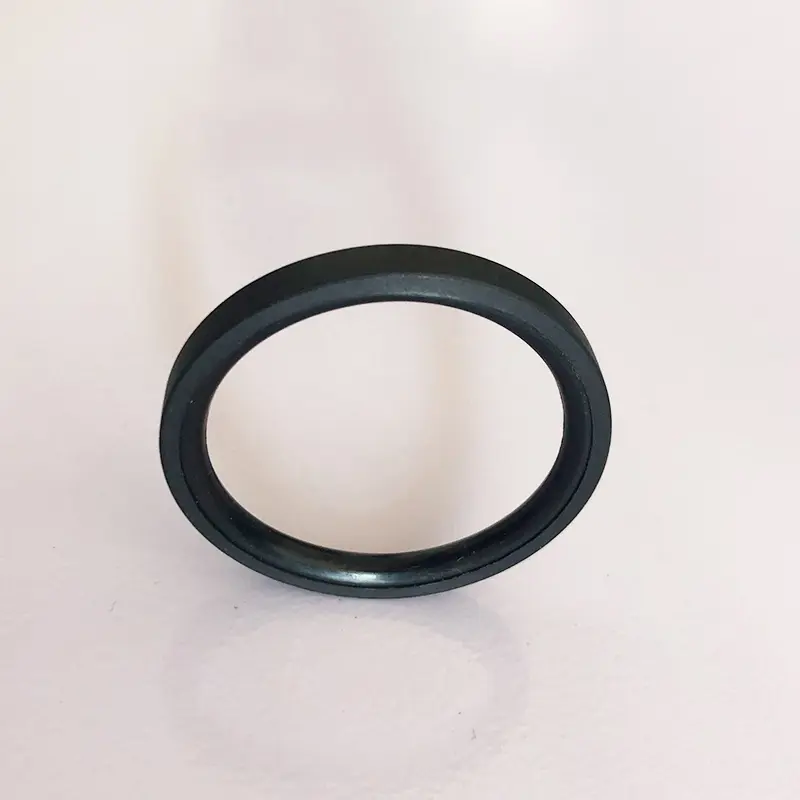

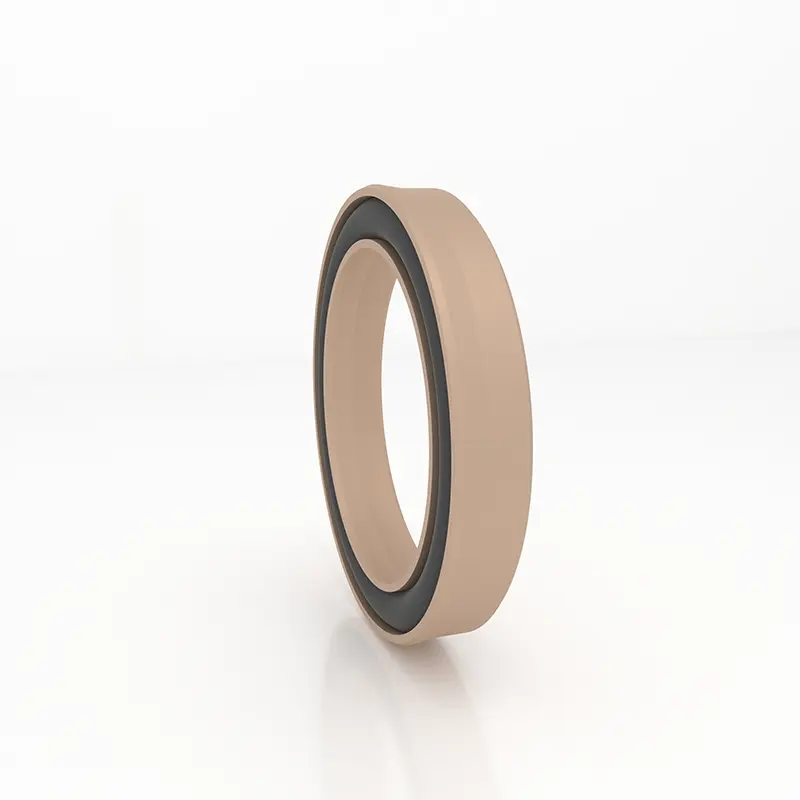

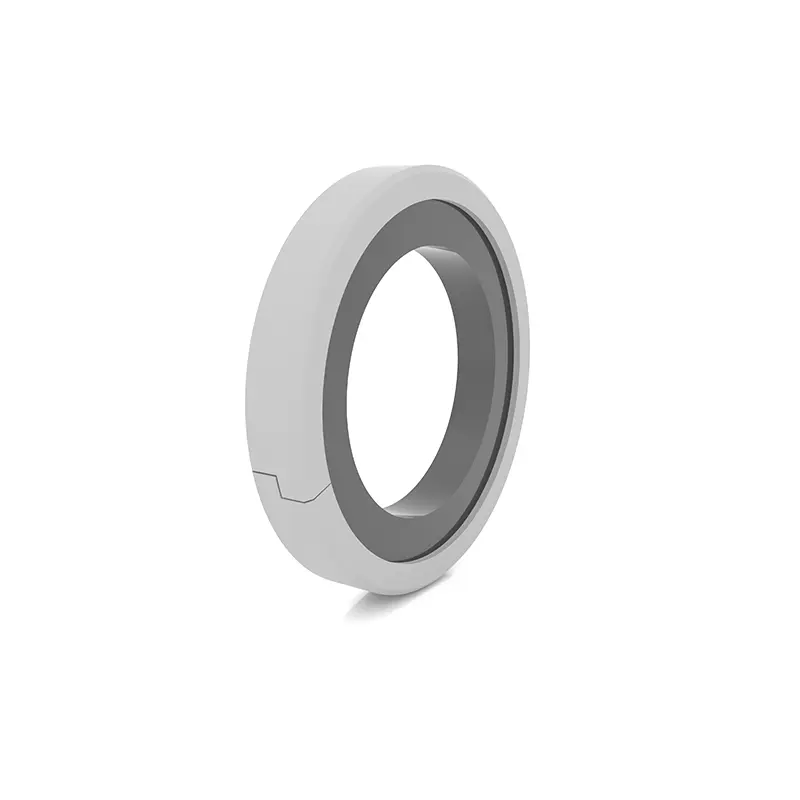

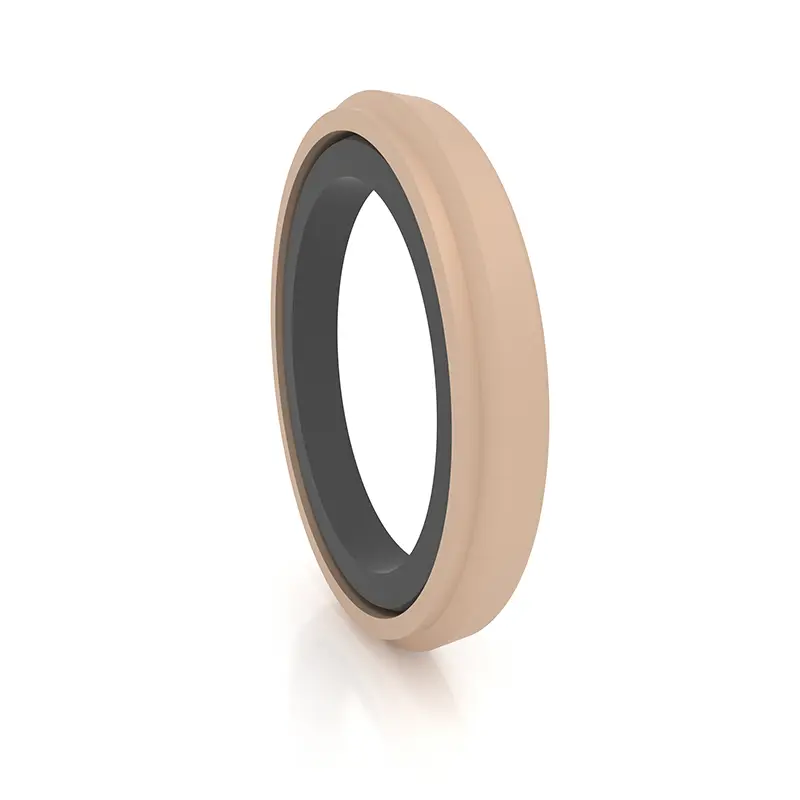

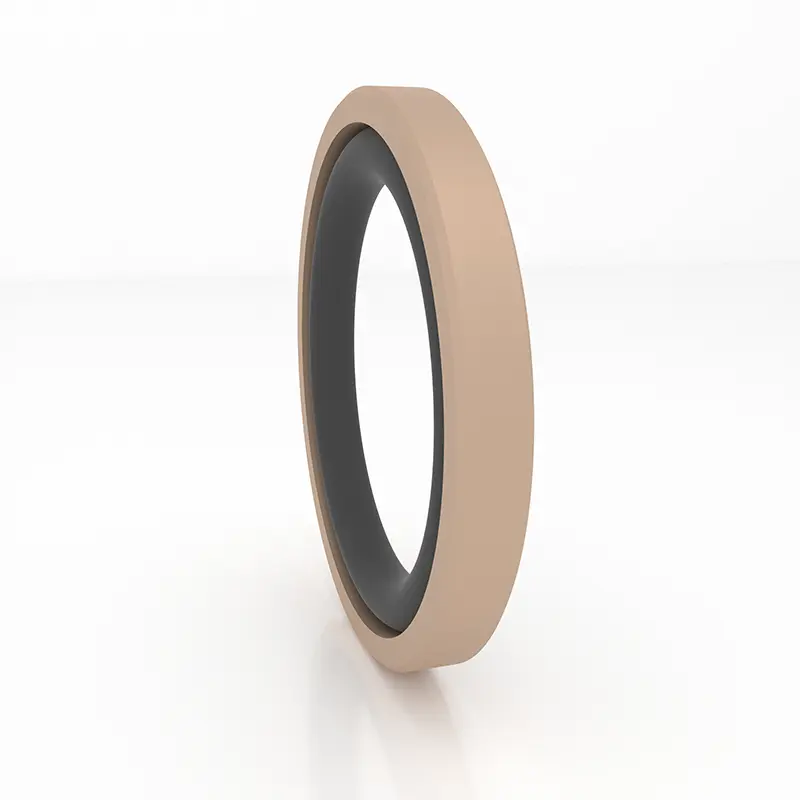

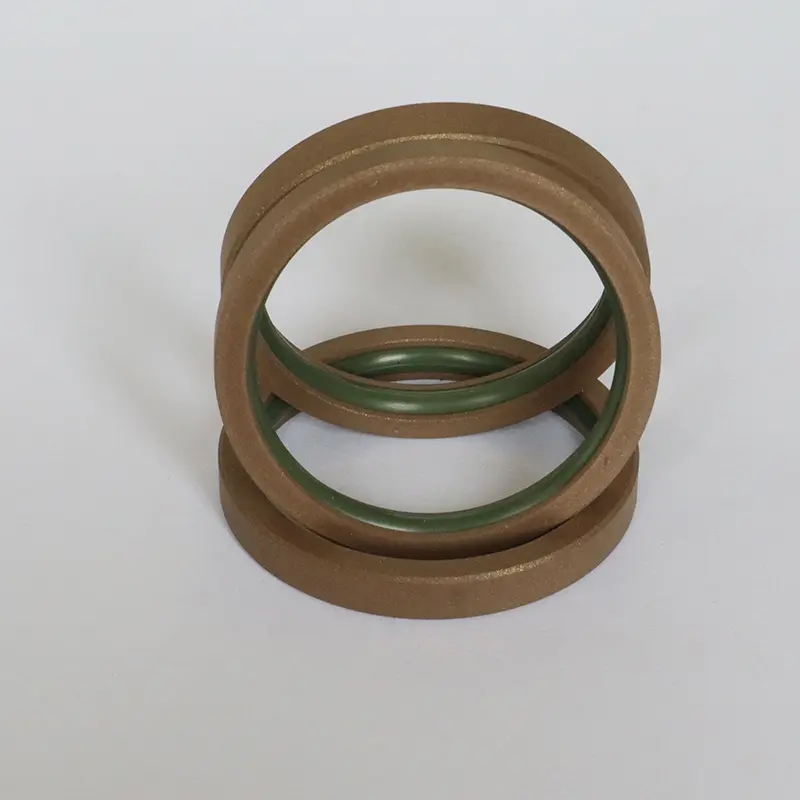

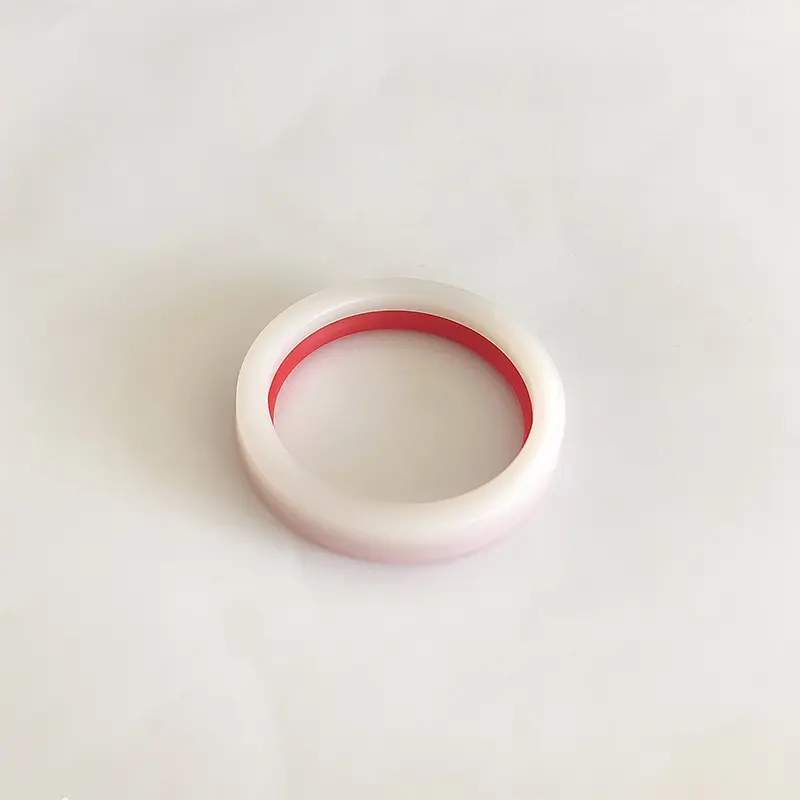

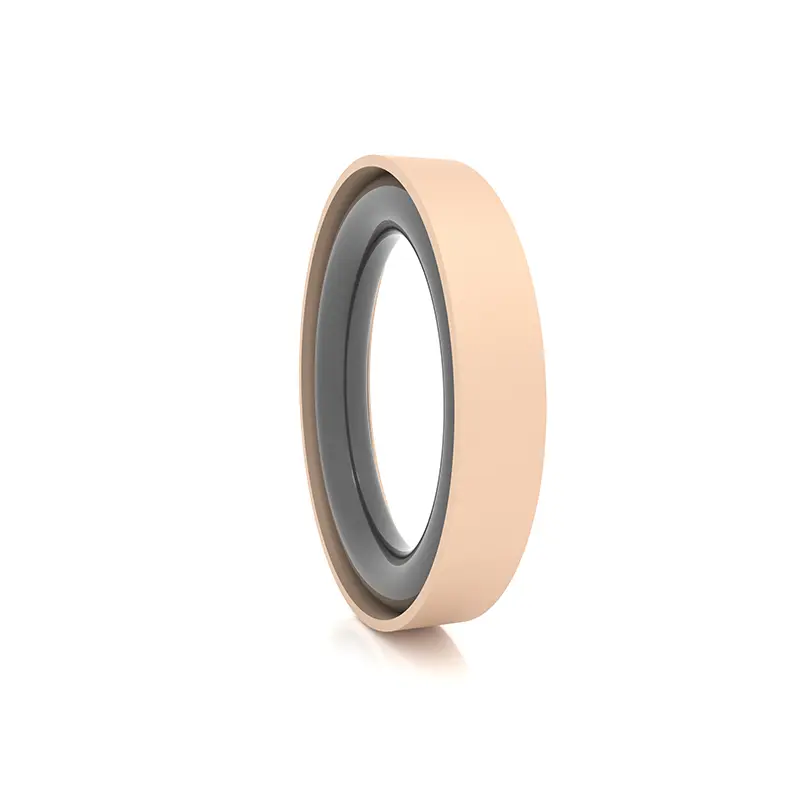

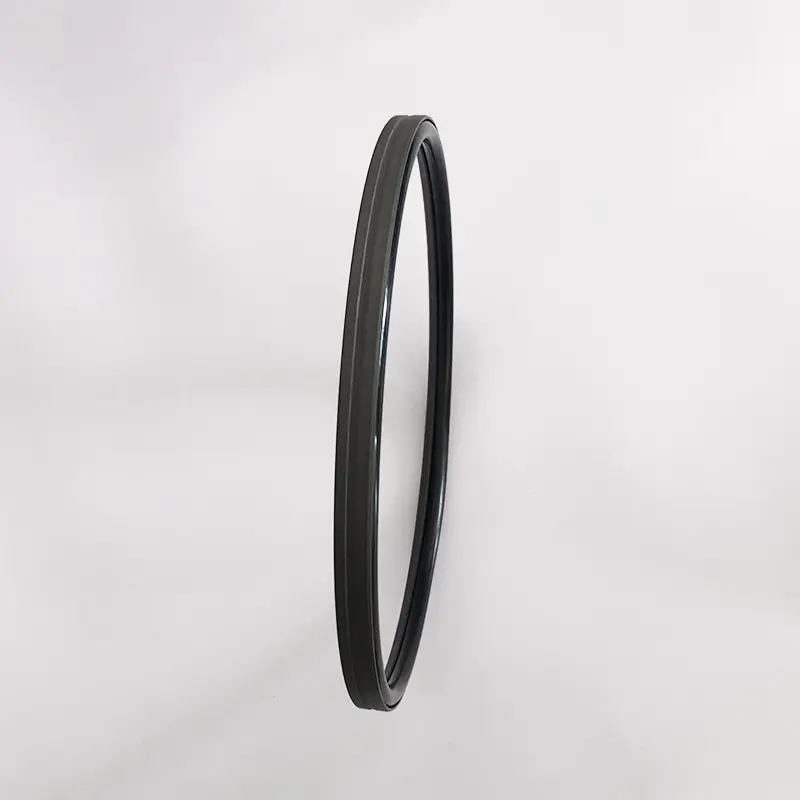

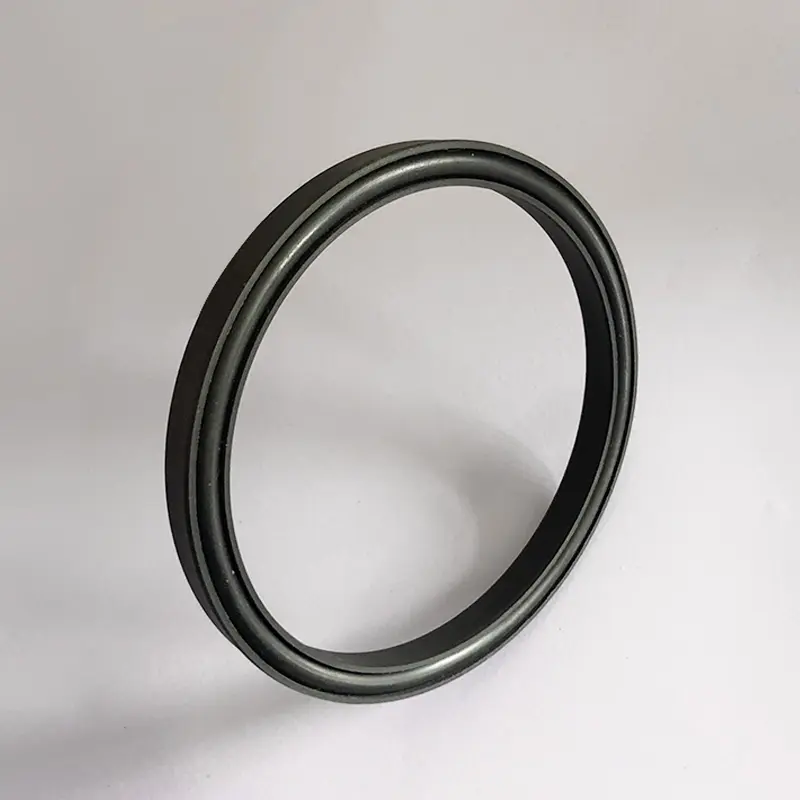

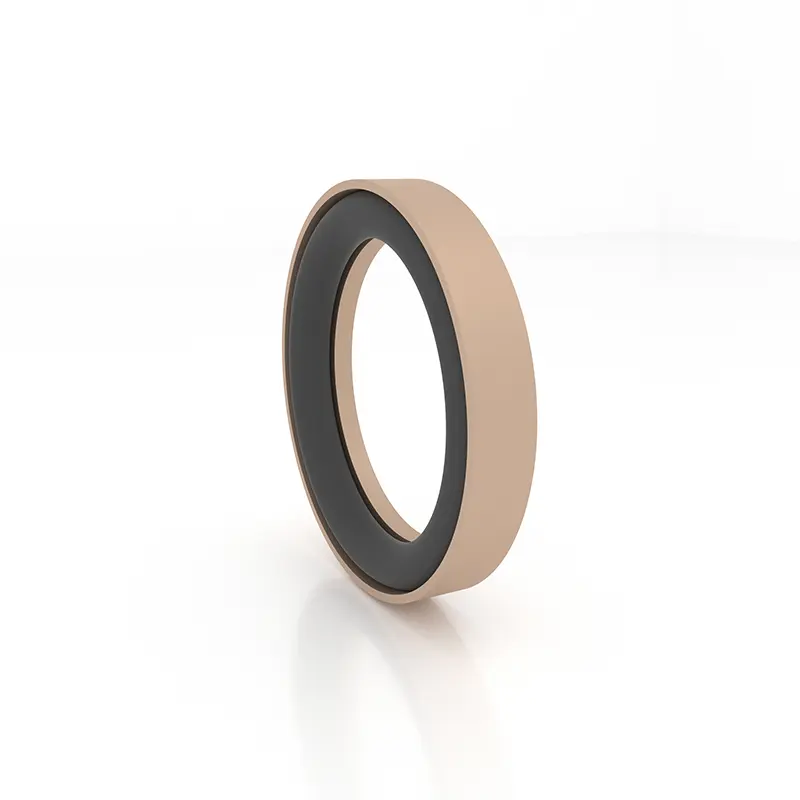

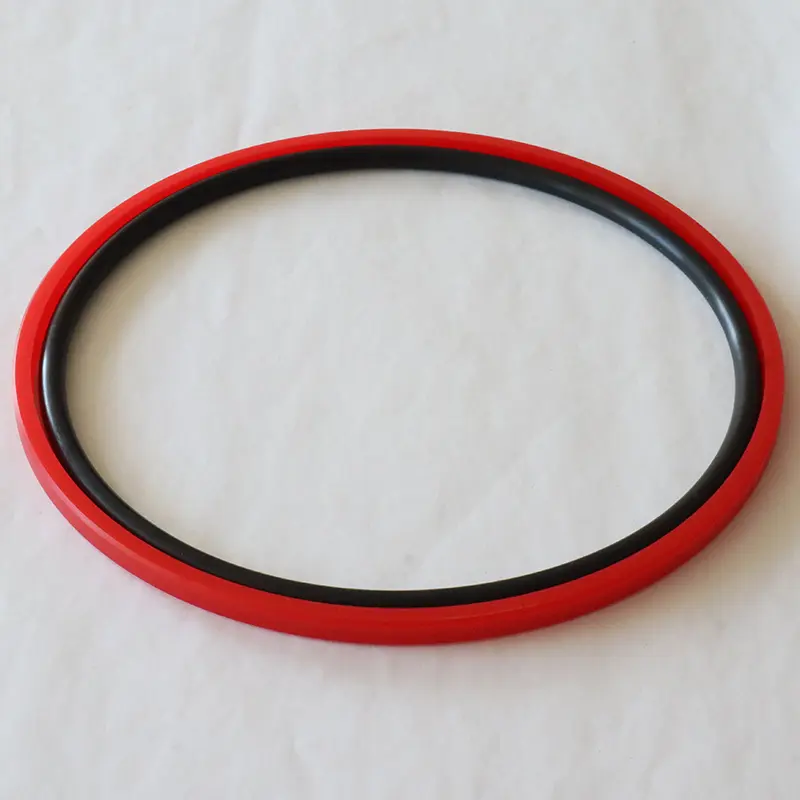

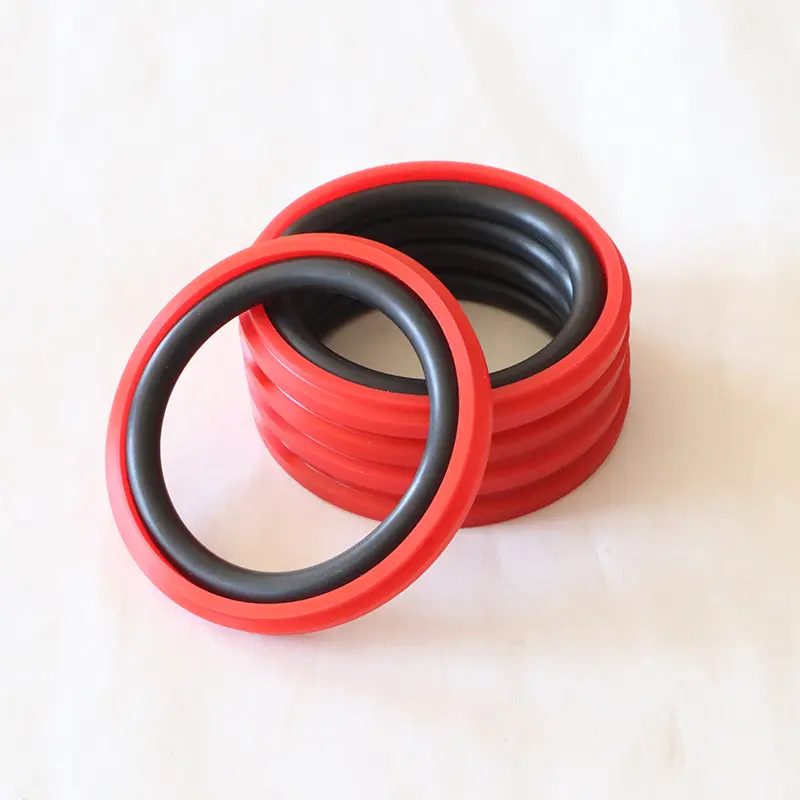

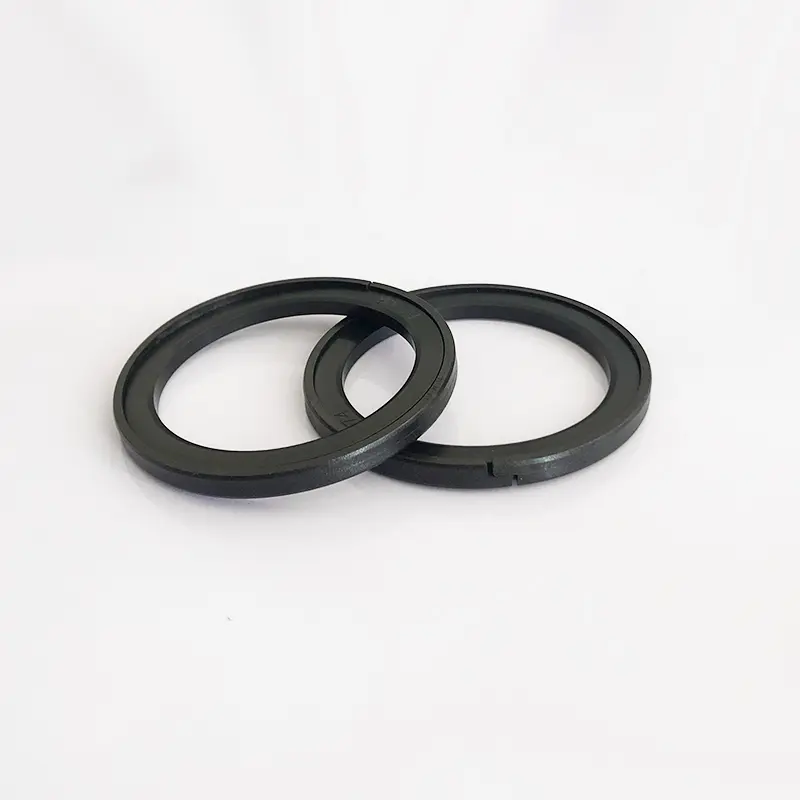

ປະທັບຕາຄວາມກົດດັນສູງສໍາລັບຮູ piston

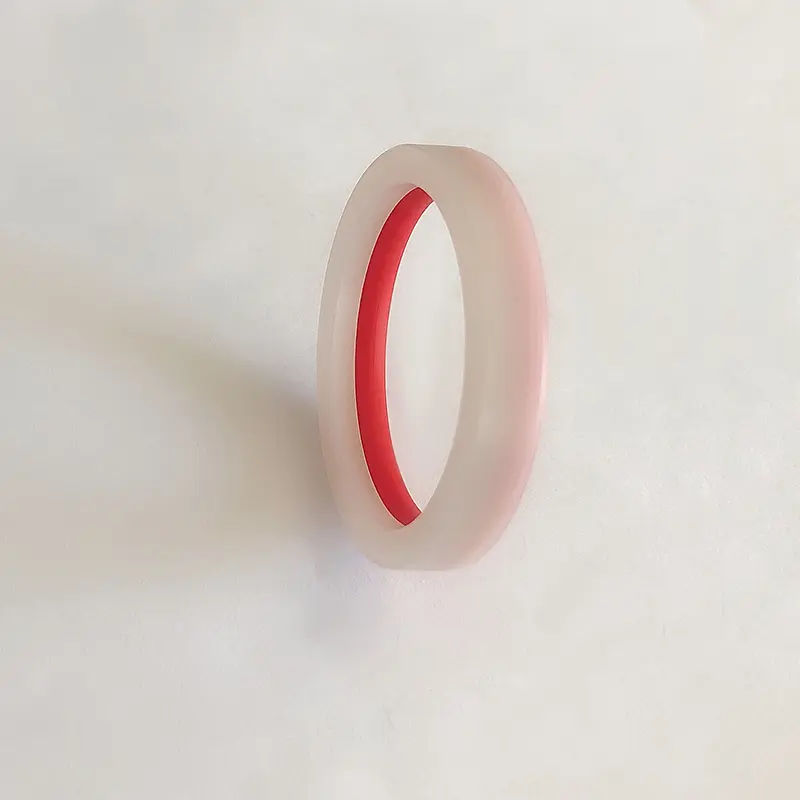

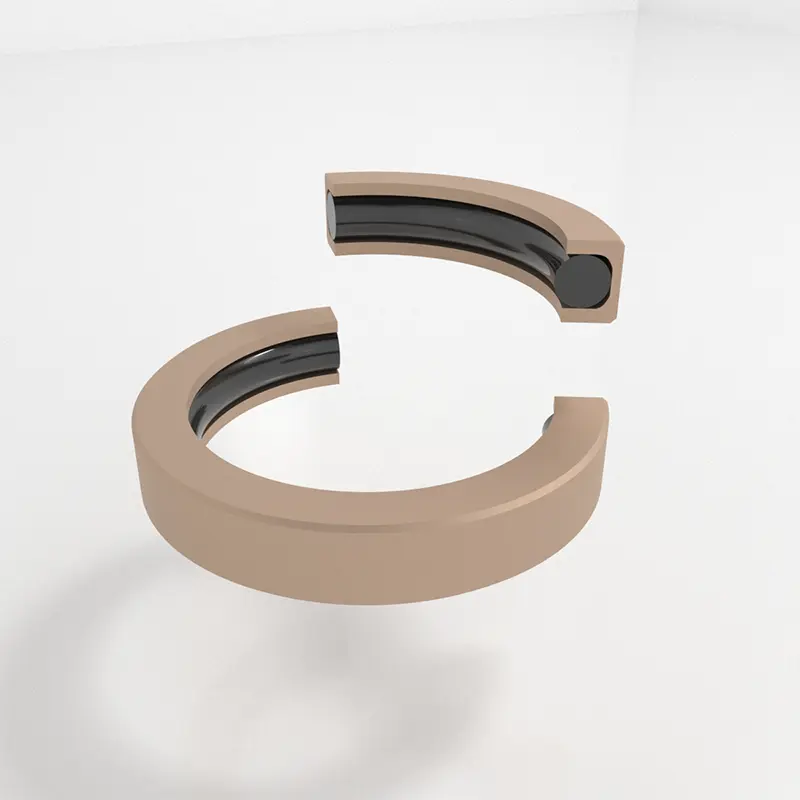

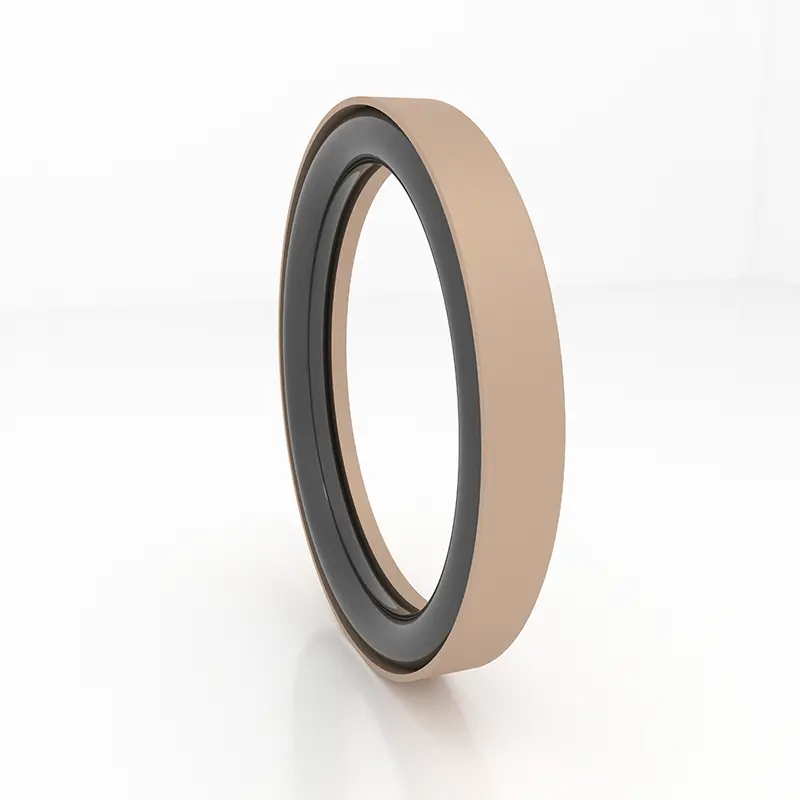

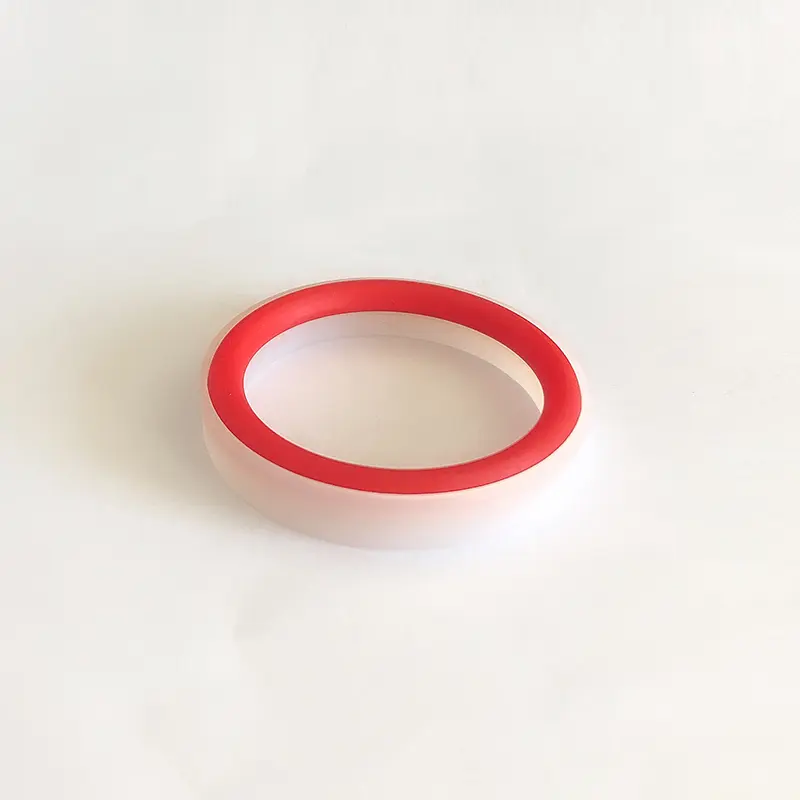

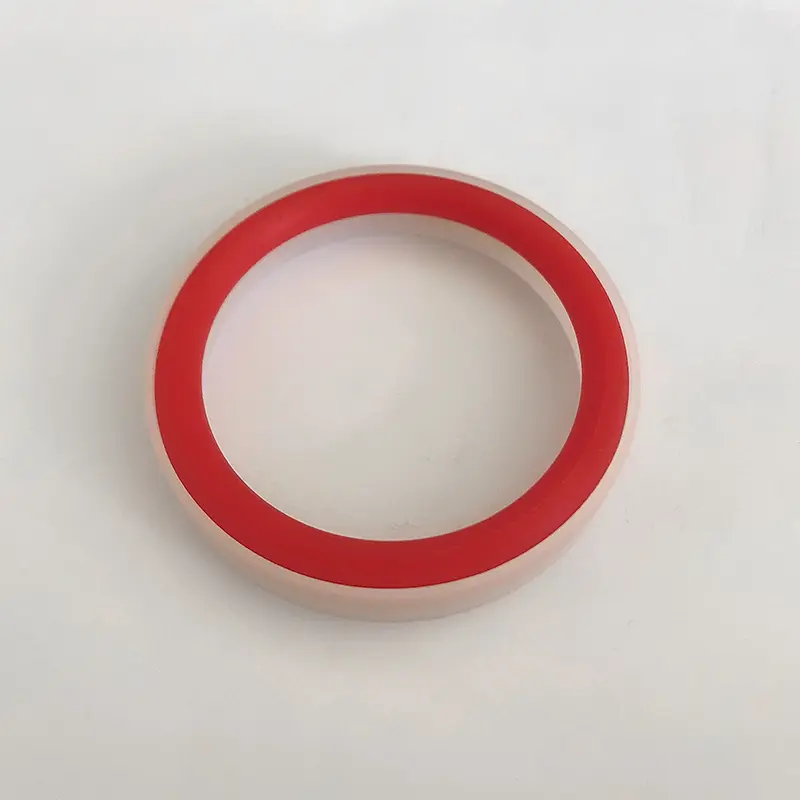

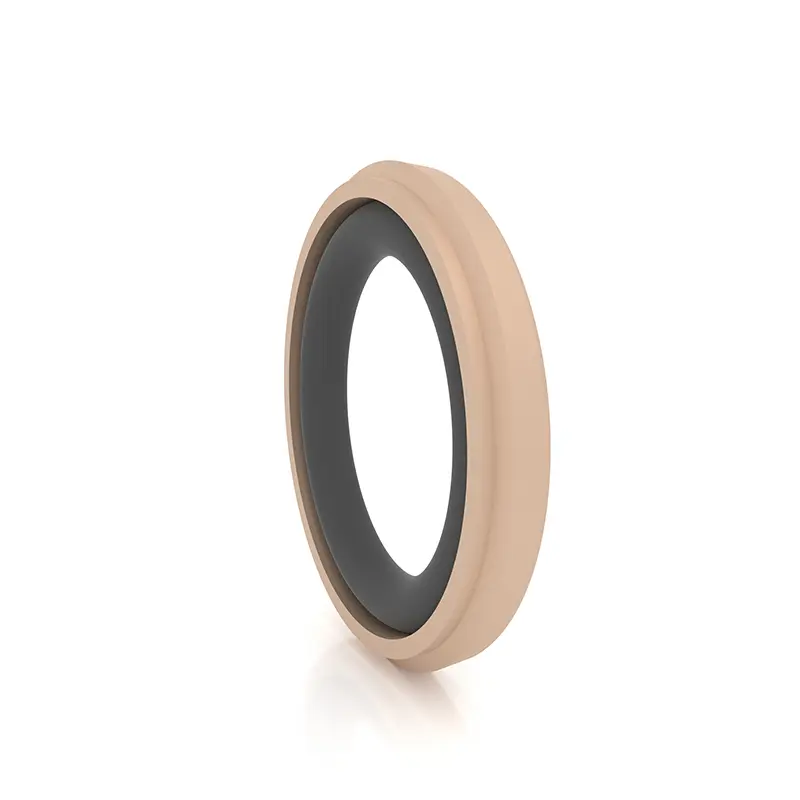

ປະທັບຕາຄວາມກົດດັນສູງສໍາລັບຂຸມ piston ແມ່ນຫນຶ່ງໃນປະທັບຕາທີ່ປະທັບຕາ Ruichen ສາມາດຕອບສະຫນອງໃຫ້ທ່ານ. ພວກເຮົາເປັນຜູ້ຜະລິດປະທັບຕາໄຮໂດຼລິກໃນປະເທດຈີນ. ແຫວນປະທັບຕານີ້ໄດ້ພັດທະນາຢ່າງເປັນອິດສະຫຼະແລະຜະລິດແມ່ນປະກອບດ້ວຍແຫວນປະທັບຕາຂອງ PTFE ຫຼືປະກອບວັດຖຸດິບທີ່ມີຮູບຊົງພິເສດແລະແຫວນຢາງພາລາທີ່ມີຮູບຊົງ. ການອອກແບບໂຄງສ້າງທີ່ມີປະທັບຕາສະເພາະຂອງວົງແຫວນຍັງຊ່ວຍໃຫ້ຄວາມສາມາດຂອງປະທັບຕາຊ່ວຍຕ້ານກັບຄວາມກົດດັນສູງແລະສູງທີ່ສຸດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

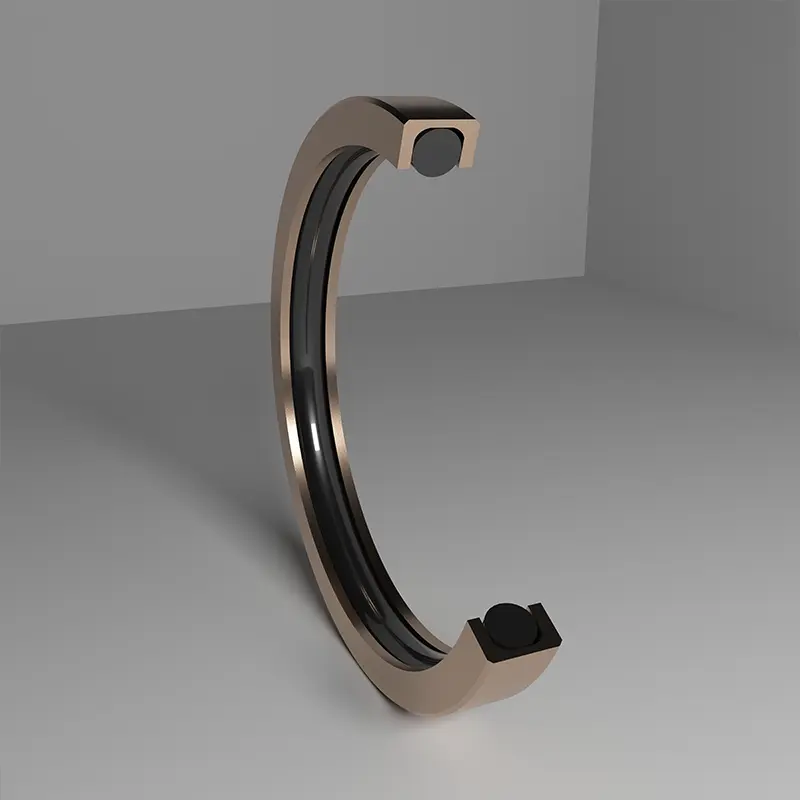

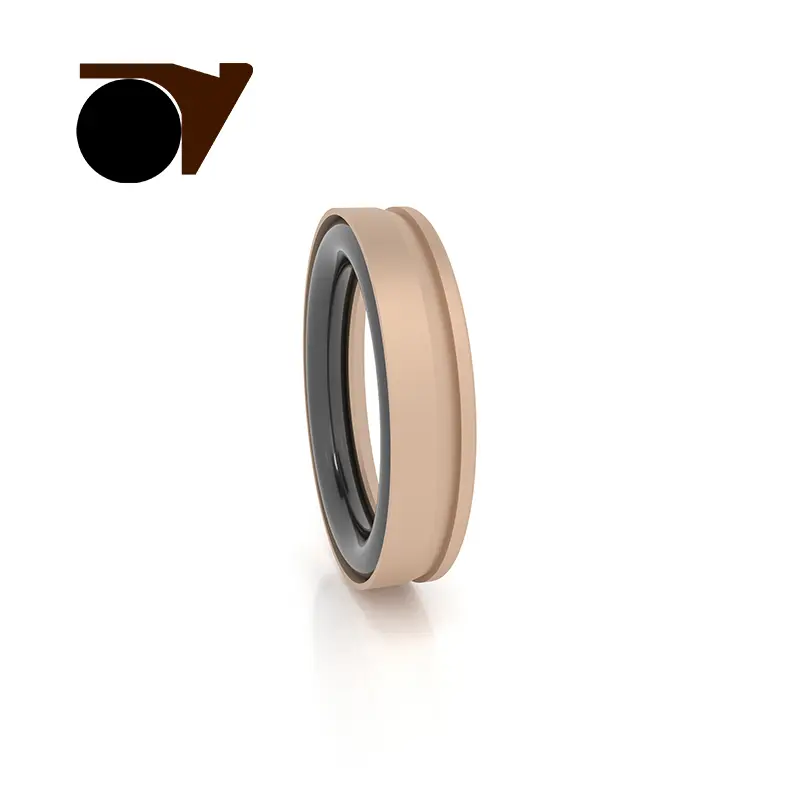

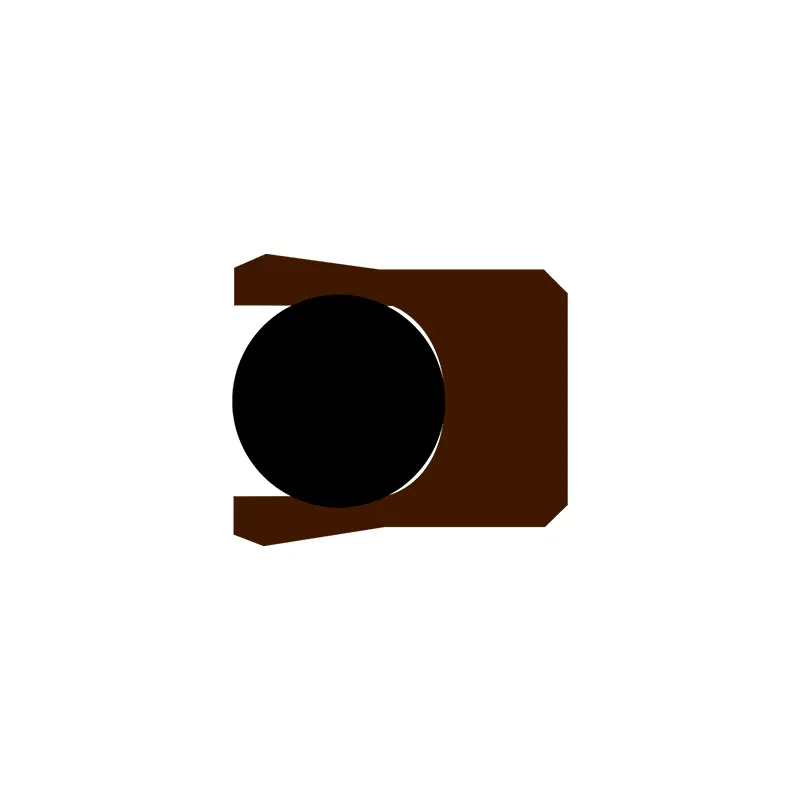

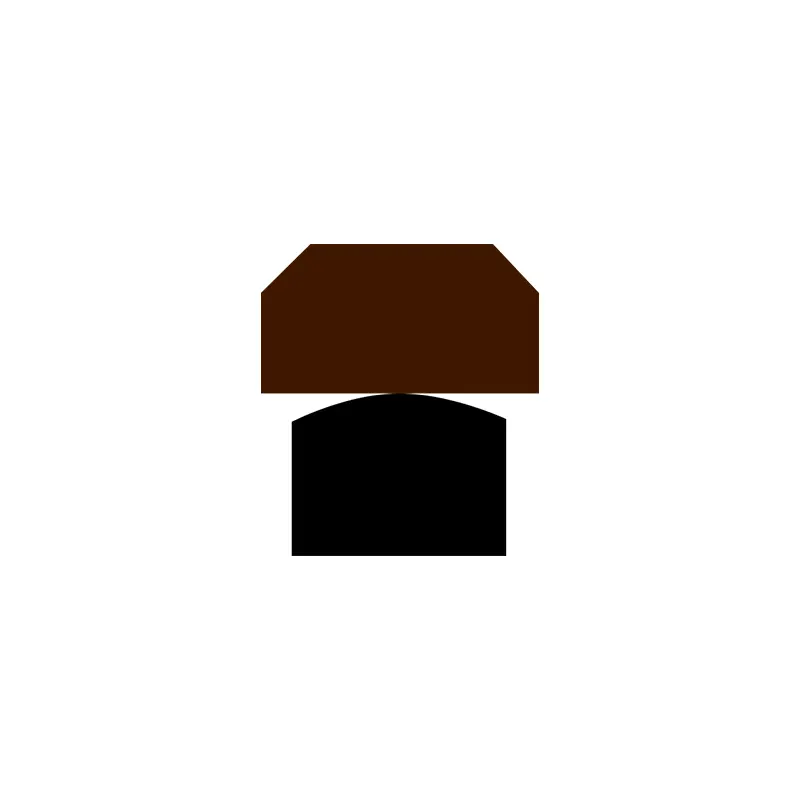

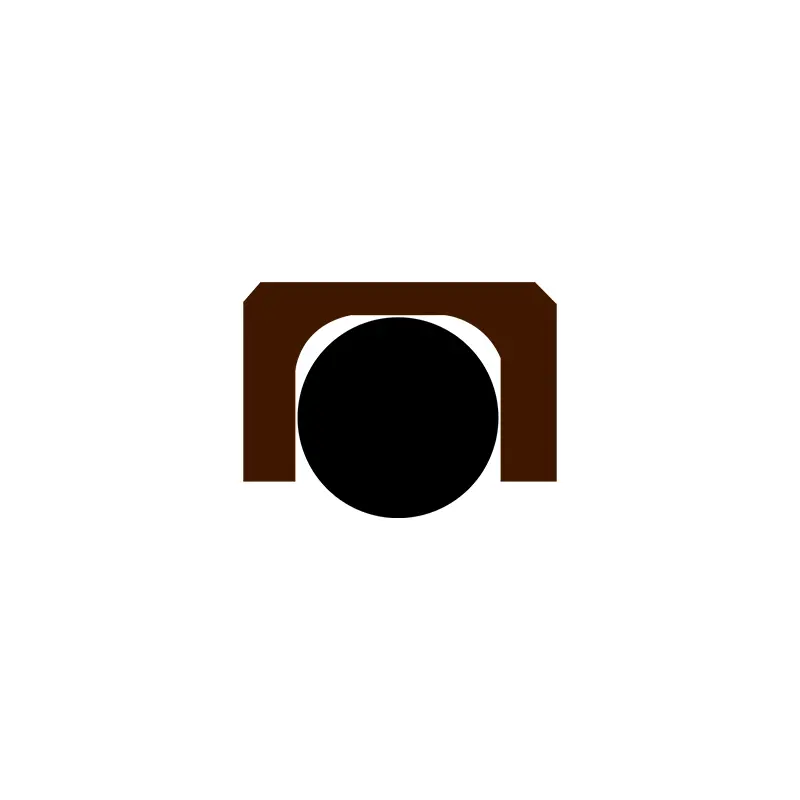

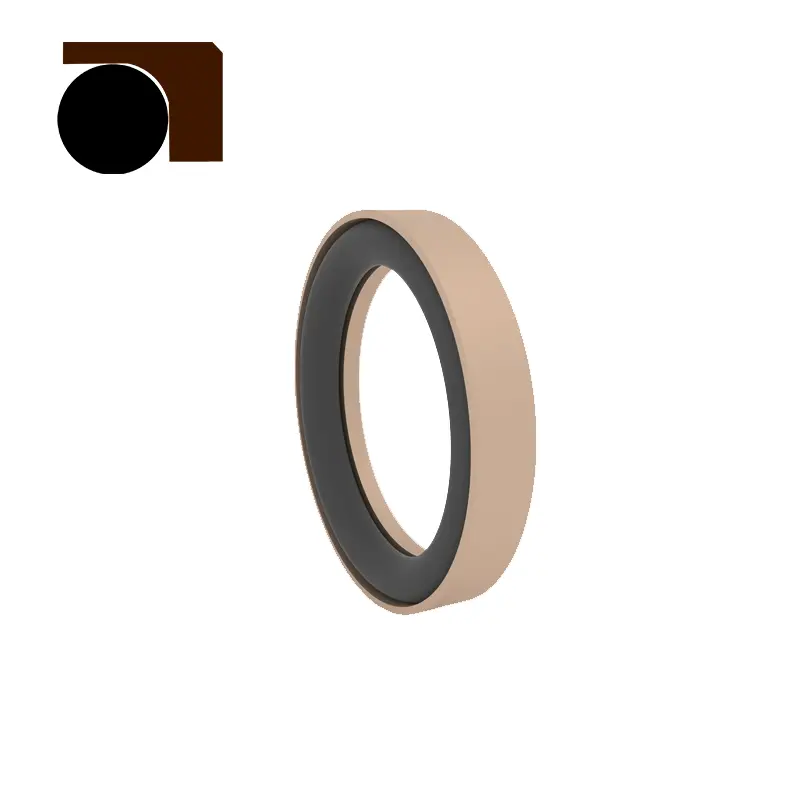

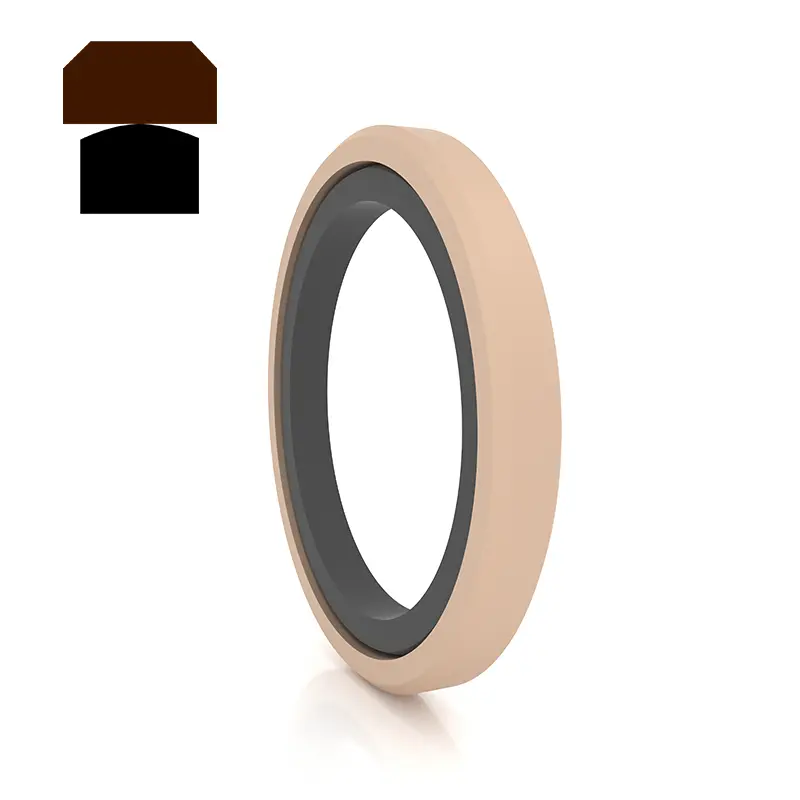

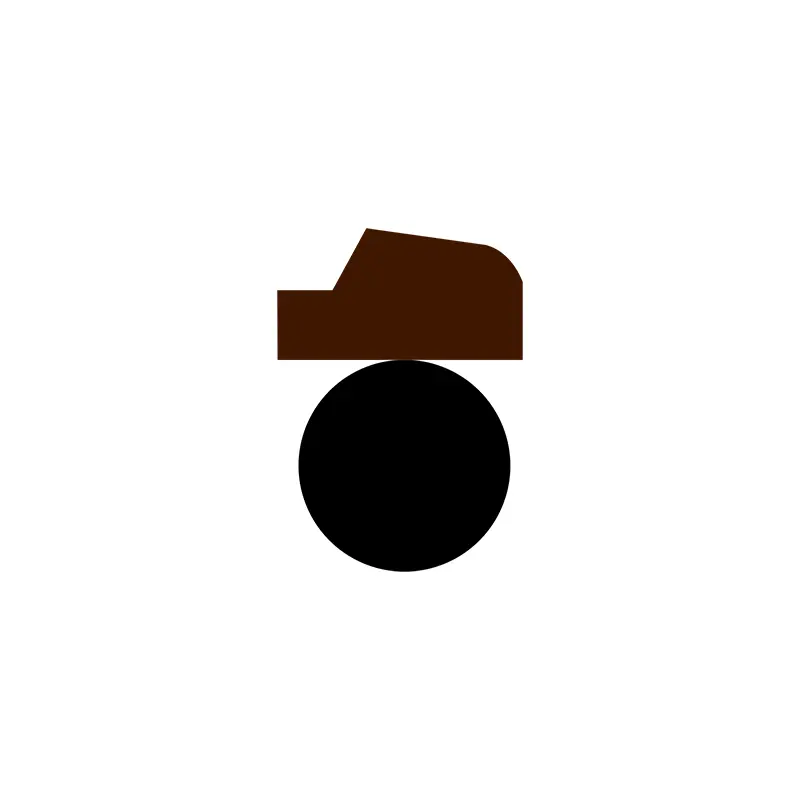

ປະທັບຕາທີ່ມີຄວາມກົດດັນສູງສໍາລັບຮູຂຸມຂົນທີ່ດີເລີດ, ປະກອບດ້ວຍແຫວນປະດັບປະດາ PTFE ຫຼືອຸປະກອນພິເສດທີ່ມີຮູບຊົງພິເສດແລະແຫວນຢາງພາລາທີ່ມີຮູບຊົງສູງ. ອີງຕາມການແຂ່ງຂັນ O-Rings, ພວກມັນຖືກແບ່ງອອກເປັນ RC58 - RC64 Series (ດັດແປງໃຫ້ GB1235), ເຊິ່ງຖືກນໍາໃຊ້ເປັນພິເສດສໍາລັບການປະທັບຕາທາງດຽວຂອງໄຮໂດຼລິກ.

ອຸປະກອນການ PTFE ມີສະຖຽນລະພາບທາງເຄມີທີ່ເຂັ້ມແຂງ, ອາຊິດແລະເປັນດ່າງການກັດກ່ອນແລະເປັນດ່າງ, ແລະປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມທາງເຄມີທີ່ສັບສົນ. ແຫວນປະທັບຕາແລະແຫວນຢາງພາລາເຮັດວຽກຮ່ວມກັນເພື່ອບັນລຸຜົນກະທົບທີ່ດີເລີດ.

ໃນວິສະວະກໍາທາງທະເລ, ປະທັບຕາຄວາມກົດດັນສູງສໍາລັບຂຸມ piston ສາມາດສະຫນອງການປ້ອງກັນທີ່ສໍາຄັນສໍາລັບລະບົບໄຮໂດຼລິກເຄື່ອງກວດກາທະເລເລິກ. ຄວາມດັນນ້ໍາທະເລເລິກແມ່ນສູງແລະນ້ໍາທະເລແມ່ນມີການບໍາບັດສູງ. ປະໂຫຍດທາງດ້ານວັດຖຸແມ່ນຫນຶ່ງໃນຄວາມຕ້ອງການຂອງຜະລິດຕະພັນເພື່ອສະຫນອງຄວາມຕ້ານທານແຮງດັນສູງແລະຕ້ານທານການກັດກ່ອນ.

ໃນການຜະລິດເຄື່ອງຈັກຫນັກ, ແຂນແຂນປືນໃຫຍ່ກ້ອງຖ່າຍຮູບຂະຫນາດໃຫຍ່ແມ່ນໄດ້ຮັບຜົນປະໂຫຍດຫຼາຍ. ສະຖານທີ່ກໍ່ສ້າງແມ່ນສະລັບສັບຊ້ອນ, ແຂນຂາກ້ອງ telescopic ເຄື່ອນເຫນັງເລື້ອຍໆ, ແລະຄວາມກົດດັນແຕກຕ່າງກັນ. ອຸປະກອນການ PTFE ແມ່ນການໃສ່ເກີບ, ປະສົມປະສານກັບການອອກແບບປາກທີ່ບາງໆ, ການຊົດເຊີຍເວລາຈິງສໍາລັບການໃສ່, ການປະທັບຕາທີ່ແຫນ້ນຫນາ, ແລະຫຼຸດຜ່ອນຄວາມສ່ຽງລົ້ມເຫຼວ.

ໃນສະຫນາມຂອງພາຫະນະພະລັງງານໃຫມ່, ປະທັບຕາຄວາມກົດດັນສູງສໍາລັບຂຸມ piston ຍັງມີຄວາມສໍາຄັນ. ໃນ EPS herbaulents ສ່ວນປະກອບ, ວັດສະດຸແມ່ນມີຄວາມຫມັ້ນຄົງແລະສາມາດປະທັບຕາຢ່າງຖືກຕ້ອງໃນການປະເຊີນຫນ້າກັບການເຊາະເຈື່ອນຂອງນ້ໍາມັນໄຮໂດຼລິກແລະການປ່ຽນແປງຂອງອຸນຫະພູມ; ໃນລະບົບເບຣກ, ສໍາລັບຜົນກະທົບທີ່ມີຄວາມກົດດັນສູງແລະເບກນ້ໍາ, ໂຄງສ້າງພິເສດແລະແຫວນປະທັບຕາຫນາທີ່ດີທີ່ສຸດປ້ອງກັນການຮົ່ວໄຫຼແລະຮັບປະກັນຄວາມປອດໄພແລະຮັບປະກັນຄວາມປອດໄພແລະຮັບປະກັນຄວາມປອດໄພແລະຮັບປະກັນຄວາມປອດໄພ

ປະທັບຕາທີ່ມີຄວາມກົດດັນສູງສໍາລັບຂຸມ piston ພວກເຮົາຜະລິດມີຫລາຍແບບທີ່ມີການອອກແບບປາກບາງໆທີ່ມີການຊົດເຊີຍທີ່ດີແລະປະທັບຕາທີ່ດີເລີດ. ພວກເຂົາດີທີ່ສຸດສໍາລັບຄວາມກົດດັນຂອງນ້ໍາແລະສື່ມວນຊົນທີ່ມີຄວາມຫນຽວຕ່ໍາ. ໂຄງສ້າງພິເສດແມ່ນທົນທານຕໍ່ຄວາມກົດດັນສູງແລະມີຄຸນນະພາບດ້ານວັດຖຸທີ່ດີເລີດ. ມັນແມ່ນທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບການເປີດການຜະນຶກທີ່ມີປະສິດທິພາບ.

ຄຸນນະສົມບັດຜະລິດຕະພັນ:

1. ຄວາມວຸ້ນວາຍຕ່ໍາ, ຄວາມຕ້ານທານເລີ່ມຕົ້ນນ້ອຍໆ, ການເຄື່ອນໄຫວທີ່ລຽບ, ມີຄວາມຂັດແຍ້ງແບບເຄື່ອນໄຫວແລະສະຖຽນລະພາບເທົ່າທຽມກັນ, ບໍ່ມີເລືອ;

2. ຊີວິດຍາວ, ສາມາດໃຊ້ສໍາລັບປະທັບຕານ້ໍາມັນທີ່ບໍ່ມີນ້ໍາມັນ;

3. ສາມາດໃຊ້ສໍາລັບການຜະນຶກຄວາມກົດດັນສູງ, ຄວາມກົດດັນສູງທີ່ສຸດ, ນ້ໍາແລະສື່ມວນຊົນທີ່ມີຄວາມນິຍົມຕໍ່າອື່ນໆ;

4. ສາມາດໃຊ້ສໍາລັບການຜະນຶກນ້ໍາແລະສື່ທີ່ມີຄວາມຜິດພາດຕ່ໍາອື່ນໆ

ການເລືອກເອກະສານ

1. ວັດສະດຸສໍາລັບ O-Rings ແມ່ນ: R01 nitrile Rubber Rubber (NBR), R02 fluorurrubber (FKM), ແລະອື່ນໆ.

2. ອຸປະກອນການສິ້ນສຸດ: ວັດສະດຸແຫວນແບບມາດຕະຖານ PTFE3, ວັດສະດຸອື່ນໆທີ່ເປັນທາງເລືອກ PTFE1, PTFE2, PTFE4, PTFEION, Commsplastic.

ເງື່ອນໄຂການເຮັດວຽກທີ່ກ່ຽວຂ້ອງຂອງປະທັບຕາຄວາມກົດດັນສູງສໍາລັບຮູ piston (ຈໍາກັດຄ່າບໍ່ຄວນປະກົດຕົວໃນເວລາດຽວກັນ)
ປະຕິບັດ	ແບບ	ຄວາມກົດດັນ (MPA)	ອຸນຫະພູມ (℃)	ຄວາມໄວ (m / s)	ສື່ມວນຊົນ
	RC51 / RC52	≤70	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ.
			-20 ~ + 180 (ການຈັບຄູ່ O-ring FKM)
	RC53 / RC54	≤100	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ.
			-20 ~ + 180 (ການຈັບຄູ່ O-ring FKM)
	RC55	≤200	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ.
			-20 ~ + 180 (ການຈັບຄູ່ O-ring FKM)
	RC56 / RC57	≤100	35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ.
			-20 ~ + 180 (ການຈັບຄູ່ O-ring FKM)
	RC58 / RC59	≤200	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ.
			-20 ~ + 200 (ການຈັບຄູ່ O-ring fkm)
	rc60	≤260	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ.
			-20 ~ + 200 (ການຈັບຄູ່ O-ring fkm)
	rc61	≤60	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ.
			-20 ~ + 200 (ການຈັບຄູ່ O-ring fkm)
	rc61-b	≤60	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ.
			-20 ~ + 200 (ການຈັບຄູ່ O-ring fkm)
	rc62	≤60	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ມີໄຟໄຫມ້, ໄຟໄຫມ້ (HFA / HFB), ນ້ໍາ, ແລະອື່ນໆ.
			-20 ~ + 200 (ການຈັບຄູ່ O-ring fkm)
	rc63 / Spgc	≤20	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ.
			-20 ~ + 180 (ການຈັບຄູ່ O-ring FKM)
	rc64	≤20	-35 ~ + 100 (ການຈັບຄູ່ O-ring nbr)	≤6	ນ້ໍາມັນໄຮໂດຼລິກທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟສາຍນ້ໍາທີ່ມີໄຟໄຫມ້ (HFA / HFB), ອາຍແກັສ, ແລະອື່ນໆ.
			-20 ~ + 180 (ການຈັບຄູ່ O-ring FKM)
	ຕົກລົງ	≤50	-35 ~ + + 110 (ການຈັບຄູ່ O-ring nbr)	≤	ນ້ໍາມັນໄຮໂດຼລິກແຮ່ທາດທີ່ໃຊ້ແຮ່ທາດ, ດອກໄຟນ້ໍາທີ່ເຮັດໃຫ້ມີໄຟໄຫມ້ (HFA / HFB), ແລະອື່ນໆ.

ຕົວຢ່າງສັ່ງ:

ຮູບແບບ RC51-80X70X70X7.6-PTFE3-R01

ເສັ້ນຜ່າສູນກາງ Model-Cylinder X Groove ເສັ້ນຜ່າສູນກາງ X Groove width ptfe3-medified ລະຫັດເອກະສານ letfe3-ring

ຮູບແບບ RC53-80X69.6X9.6X9.8-PTFE3 -R01

ເສັ້ນຜ່າສູນກາງ Cylinder X Groove diameter x Groove Width Width PTFE PTFE PTFE Code ລະຫັດເອກະສານ PTFE

ຮູບແບບ RC55-80X69.4X10.6-PTFE3-R01

ເສັ້ນຜ່າສູນກາງ Cylinder X Groove diameter x Groove Width Width PTFE PTFE PTFE Code ລະຫັດເອກະສານ PTFE

ຮູບແບບ RC56-80X70X90X9.2-PTFE3 -R01

ເສັ້ນຜ່າສູນກາງ Cylinder X Groove diameter x Groove Width Width PTFE PTFE PTFE Code ລະຫັດເອກະສານ PTFE

ເຄື່ອງສັ່ງ OK-80x59x8 ເສັ້ນຜ່າສູນກາງ X. Groove X Groove diameter x groove ຄວາມກວ້າງ

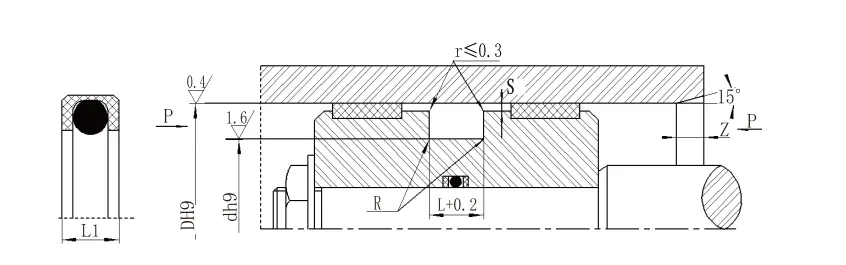

ຂໍ້ມູນສະເພາະ

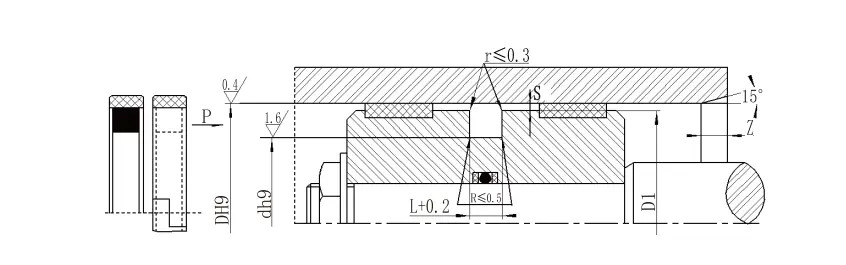

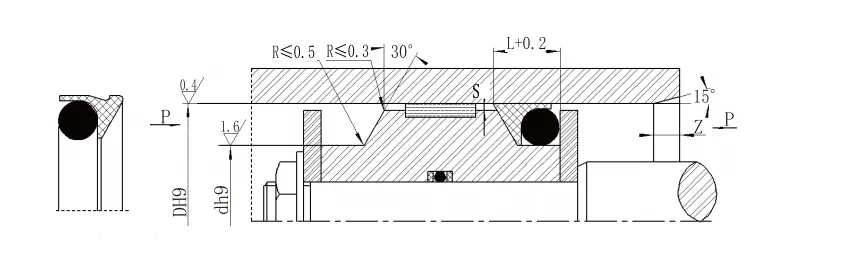

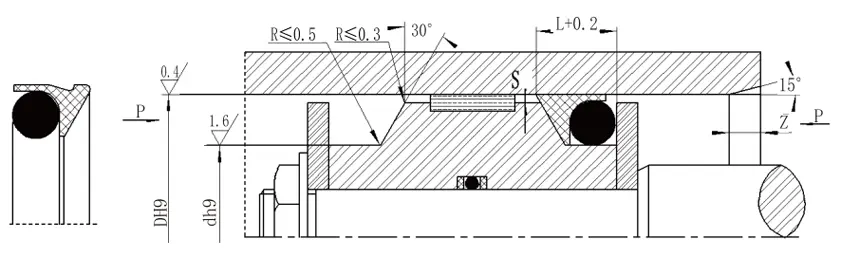

ຕາຕະລາງພາລາມິເຕີ RC51 (ຂໍ້ສະເພາະໃດຫນຶ່ງພາຍໃນຂອບເຂດພາລາມິເຕີມີ)

ປະເພດມາດຕະຖານ DH9 rc51	light load dh9 rc51-q	LOWN LOWN DH9 rc51-Z	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	ປະທັບຕາສູງ L1	ການເກັບກູ້ Radial s_{ສູງສຸດທີ່ເຄຍ}		ພົມ Z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d₀
ປະເພດມາດຕະຖານ DH9 rc51	light load dh9 rc51-q	LOWN LOWN DH9 rc51-Z	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L⁺⁰^.²	ປະທັບຕາສູງ L1	<20mpa	<40mpa	ພົມ Z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
ຫມາຍເຫດ: 1. ມັນງ່າຍທີ່ຈະຕິດຕັ້ງໃນຮ່ອງທີ່ປິດ> 30mm ໂດຍໃຊ້ຊຸດ Light Low.
2. ກະລຸນາປຶກສາກັບບໍລິສັດຂອງພວກເຮົາສໍາລັບການຕິດຕັ້ງຮ່ອງທີ່ປິດ.
3. ສໍາລັບຄວາມກົດດັນ> 40mpa, ພື້ນທີ່ຮາກຂອງປະທັບຕາໃຊ້ H8 / F8 FIT TOLERENT.

RC52 (ການຈັບຄູ່ O-ring GB1235) (ສະເພາະໃດຫນຶ່ງພາຍໃນຂອບເຂດພາລາມິເຕີມີ)
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L^+0.2	ປະທັບຕາຄວາມສູງ l1	ການເກັບກູ້ Radial S_{ສູງສຸດທີ່ເຄຍ}	ພົມ Z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
ການສັ່ງຊື້ຕົວຢ່າງ RC52-80X69.2X8.2-PTFE3-R01
ເສັ້ນຜ່າສູນກາງ Model-Cylinder X Groove diameter x groove width ptfe3- Modified ລະຫັດວັດສະດຸ ed

ສະເພາະເຈາະຈົງ (ສະເພາະໃດຫນຶ່ງພາຍໃນຂອບເຂດພາລາມິເຕີມີ)
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L^+0.2	ການເກັບກູ້ Radial SMAX SMAX		ພົມ Z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L^+0.2	<40mpa	<60mpa	ພົມ Z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13.6	12.8	0.35	0.25	10	7.00
ສະເພາະຂອງ RC54 (ການຈັບຄູ່ O-ring GB1235) (ຂໍ້ມູນໃດຫນຶ່ງພາຍໃນຂອບເຂດຂອງພາລາມິເຕີ
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ l^+0.2	ການເກັບກູ້ Radial SMAX SMAX		ພົມ z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ l^+0.2	<40mpa	<60mpa	ພົມ z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
ຫມາຍເຫດ: ສໍາລັບຄວາມກົດດັນ> 60mpa, ພື້ນທີ່ຮາກປະທັບຕາໃຊ້ H8 / F8 FIGHT TOLERENT, ແລະຄວາມກົດດັນດ້ານຄວາມກົດດັນທີ່ສຸດ.

ສະເພາະຂອງ RC55 (ຂໍ້ສະເພາະໃດຫນຶ່ງພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່)

ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ l^+0.2	ການເກັບກູ້ Radial SMAX SMAX		ພົມ z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ l^+0.2	<40mpa	<60mpa	ພົມ z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
ຫມາຍເຫດ: ສໍາລັບຄວາມກົດດັນ> 60mpa, ພື້ນທີ່ຮາກປະທັບຕາໃຊ້ H8 / F8 FIGHT TOLERENT, ແລະຄວາມກົດດັນດ້ານຄວາມກົດດັນທີ່ສຸດ.

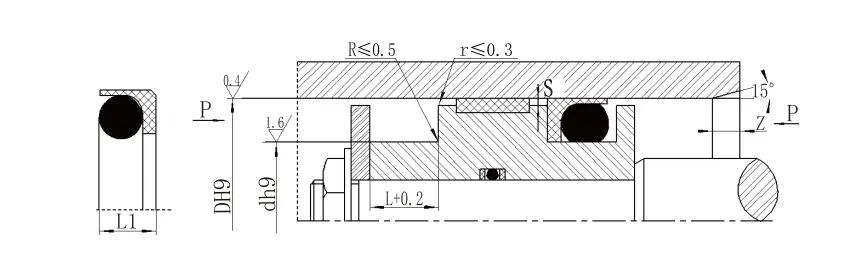

RC56 ສະເພາະ (ສະເພາະໃດຫນຶ່ງພາຍໃນຂອບເຂດພາລາມິເຕີແມ່ນມີຢູ່)
ປະເພດມາດຕະຖານ DH9 rc56	light load dh9 rc56-q	LOWN LOWN DH9 rc56-z	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L^+0.2	ປະທັບຕາສູງ L1	ມຸມມົນ RMAX	ການເກັບກູ້ Radial s_{ສູງສຸດທີ່ເຄຍ}		ພົມ Z_ນາວາ	ເສັ້ນຜ່າກາງ O-ring ເສັ້ນຜ່າກາງ d_O
ປະເພດມາດຕະຖານ DH9 rc56	light load dh9 rc56-q	LOWN LOWN DH9 rc56-z	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ L^+0.2	ປະທັບຕາສູງ L1	ມຸມມົນ RMAX	<20mpa	<40mpa	ພົມ Z_ນາວາ	ເສັ້ນຜ່າກາງ O-ring ເສັ້ນຜ່າກາງ d_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18,5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
ຫມາຍເຫດ: 1. ສໍາລັບຄວາມກົດດັນ> 60mpa, ພື້ນທີ່ຮາກປະທັບຕາໃຊ້ຄວາມທົນທານຕໍ່ H8 / F8 Matching STLERENT SLLERENT SMOX STLEX STIX 2. ສໍາລັບເສັ້ນຜ່າສູນກາງທີ່ກະບອກ> 30mm, ມັນສາມາດຕິດຕັ້ງໄດ້ໃນຮ່ອງທີ່ປິດ. ກະລຸນາປຶກສາບໍລິສັດຂອງພວກເຮົາ.

ສະເພາະຂອງ RC57 (ການຈັບຄູ່ O-ring GB1235) (ຂໍ້ມູນໃດຫນຶ່ງທີ່ຢູ່ໃນຂອບເຂດພາລາມິເຕີ
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ l^+0.2	ປະທັບຕາຄວາມສູງ l1	ມຸມກົມ RMAX	ການເກັບກູ້ Radial s_{ສູງສຸດທີ່ເຄຍ}		ພົມ z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
ລະດັບ Aperture d h9	ເສັ້ນຜ່າສູນກາງຮ່ອງ d h9	ຄວາມກວ້າງຂອງຮ່ອງ l^+0.2	ປະທັບຕາຄວາມສູງ l1	ມຸມກົມ RMAX	<20mpa	<40mpa	ພົມ z_ນາວາ	ເສັ້ນຜ່າສູນກາງສາຍ O-ring d_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
ການສັ່ງຊື້ຕົວຢ່າງ RC57-80X69.2X9.8-PTFE3-R01
ເສັ້ນຜ່າສູນກາງກະບອກສູບ X Groove ເສັ້ນຜ່າສູນກາງ X Groove Width PTFE3 PTFE3, ລະຫັດວັດສະດຸ R01
