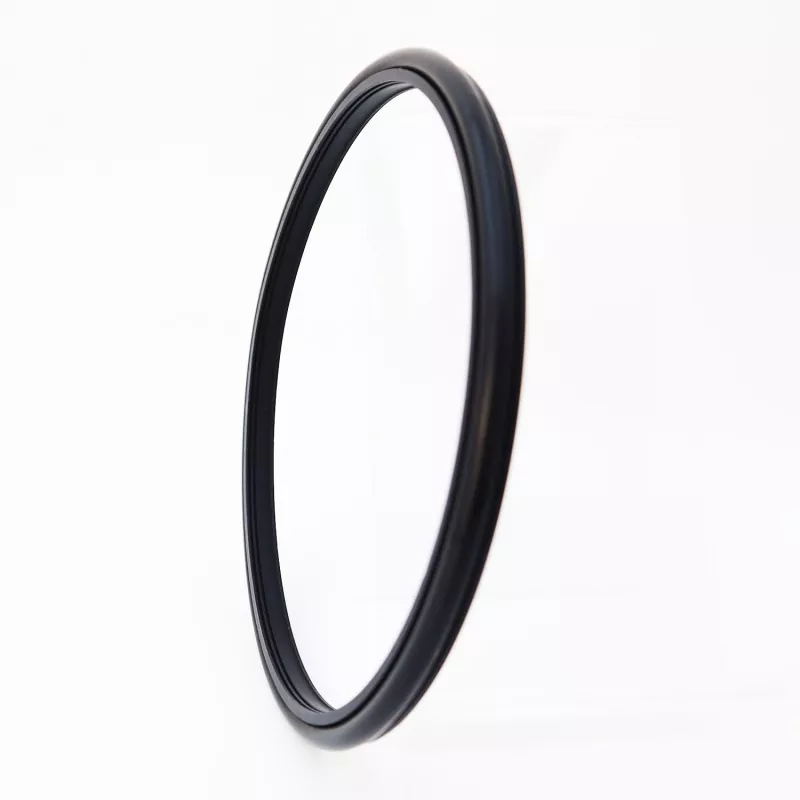

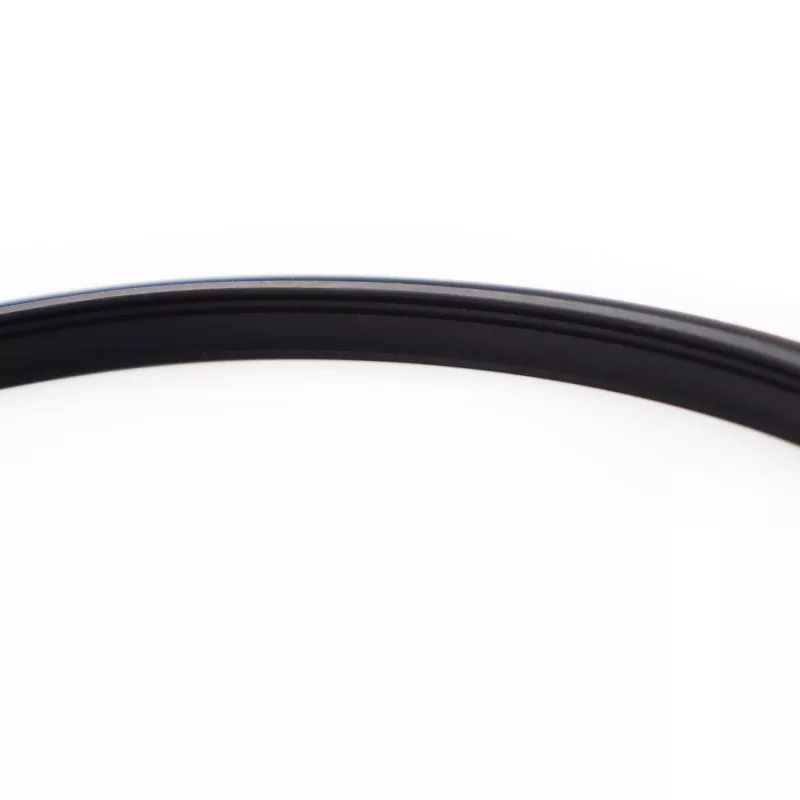

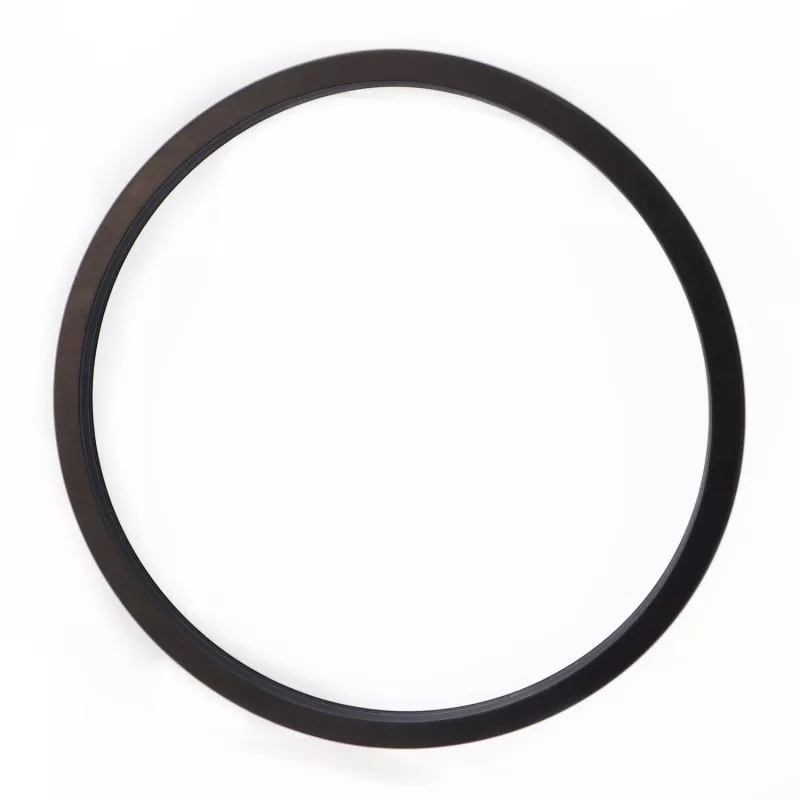

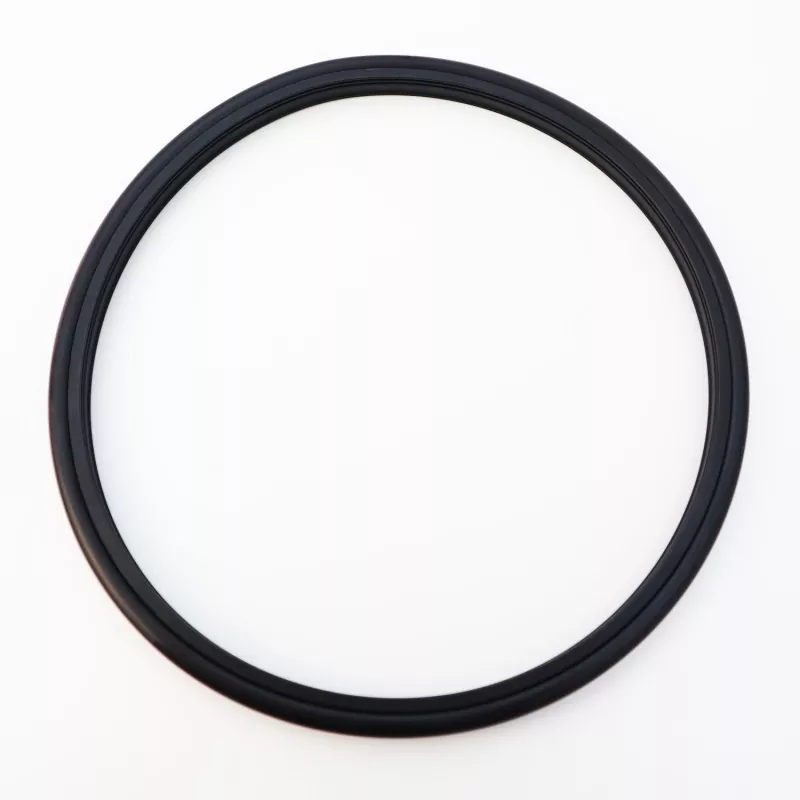

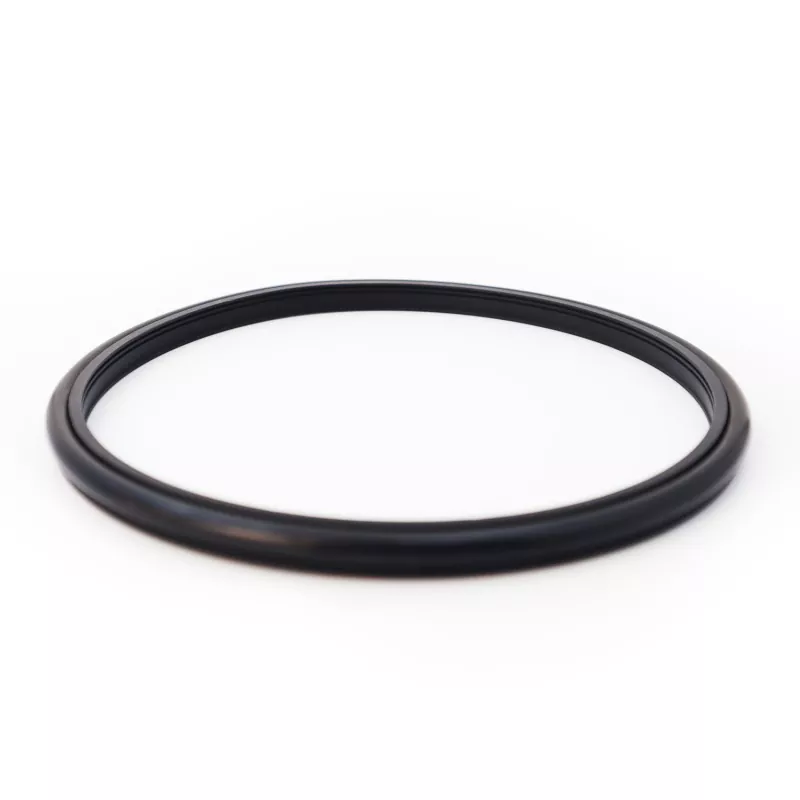

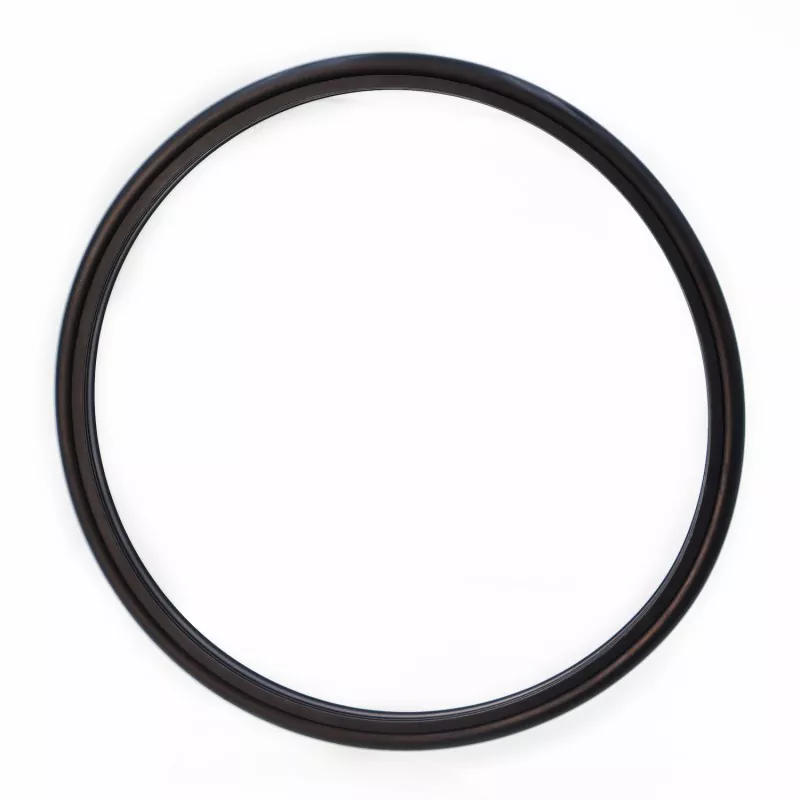

The RC2061 Reinforced Toothed Combination Seal (ອອກແບບສໍາລັບການປະທັບຕາ slurry ຊີມັງ) ປະກອບດ້ວຍວົງການປະທັບຕາແຂ້ວອອກແບບພິເສດທີ່ເຮັດດ້ວຍພາດສະຕິກວິສະວະກໍາປະສິດທິພາບສູງແລະ O-ring ຢາງ; ມັນເຫມາະສົມສໍາລັບການປະທັບຕາແບບ unidirectional ໃນການນໍາໃຊ້ໄຮໂດຼລິກ reciprocating ແລະ rotary. ຄວາມຫນາຂອງປາກທີ່ດີທີ່ສຸດຂອງຕົນຕ້ານການເຊາະເຈື່ອນຈາກ slurry ຊີມັງແລະ impurities ຂີ້ຕົມ, ຮັບປະກັນການຜະນຶກທີ່ເຊື່ອຖືໄດ້ແລະ friction ຕ່ໍາໃນຂະນະທີ່ຕ້ອງການພື້ນທີ່ການຕິດຕັ້ງຫນ້ອຍ. ການອອກແບບອໍານວຍຄວາມສະດວກໃນການປະກອບແລະການບໍາລຸງຮັກສາໄດ້ງ່າຍແລະປະສິດທິຜົນຫຼຸດຜ່ອນການເຊື່ອມໂຊມຂອງປະທັບຕາຢ່າງໄວວາທີ່ເກີດຈາກອະນຸພາກໃນຂະຫນາດກາງ.
ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນຄໍາຮ້ອງສະຫມັກເຊັ່ນ: ປັ໊ມ plunger, ປັ໊ມຕົມ, ເຄື່ອງມືເຈາະສະກູ, ເຄື່ອງເຈາະ, ອຸປະກອນຂຸດຄົ້ນນ້ໍາມັນ, ແລະໂຮງງານຜະສົມສີມັງ. ຄຸນນະສົມບັດທີ່ສໍາຄັນປະກອບມີອາຍຸການບໍລິການຍາວ, friction ຕ່ໍາ, ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ, ຮອຍຕີນທີ່ຫນາແຫນ້ນ, ແລະຄວາມງ່າຍຂອງການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາ.
ເມື່ອໃຊ້ເພື່ອປະທັບຕາສື່ທີ່ມີຂີ້ຕົມ, ແນະນໍາໃຫ້ສີດນໍ້າມັນທີ່ຫລໍ່ລື່ນລະຫວ່າງສອງ (ຫຼືຫຼາຍກວ່ານັ້ນ) ອົງປະກອບຜະນຶກ.
ການຈຳກັດຄ່າບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ (m/s) |
ຂະຫນາດກາງ |
|
|
ການເຄື່ອນໄຫວແບບໂຕ້ຕອບ |
ການເຄື່ອນໄຫວຫມຸນ |
|||
|
≤100 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
≤2 |
ນ້ໍາ, ຂີ້ຕົມ, ນ້ໍາມັນດິບ, ນ້ໍາມັນໄຮໂດຼລິກ, emulsion |
|
-20 ຫາ +200 (ມີ FKM O-ring) |
||||
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE4; ວັດສະດຸອື່ນໆທີ່ມີຢູ່ປະກອບມີ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ແລະອື່ນໆ.
ຮູບແບບການສັ່ງຊື້: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
ສາມາດໃຊ້ໄດ້ໃນທຸກຂະຫນາດພາຍໃນຂອບເຂດທີ່ກໍານົດໄວ້.
|

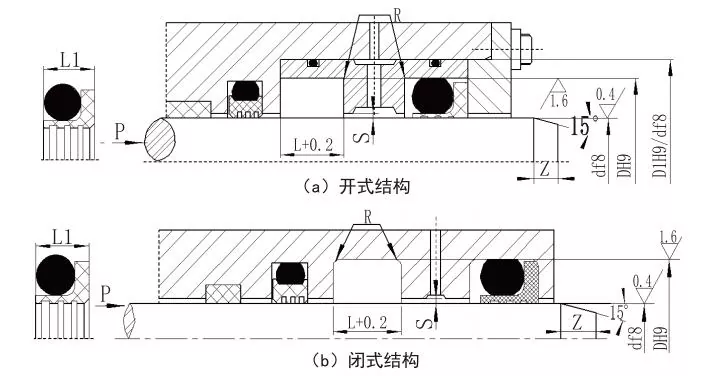

ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ ປະເພດມາດຕະຖານ d f8 RC2061 |
ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ ໜັກ d f8 RC2061-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ D H9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມກວ້າງຂອງປະທັບຕາ L1 |
ລັດສະໝີມຸມ Rmax |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
O-ring ເສັ້ນຜ່າສູນກາງຕັດພາກສ່ວນ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671–1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າກາງ shaft ≤30 mm, ການອອກແບບຮ່ອງເປີດແມ່ນແນະນໍາໃຫ້.
2. ສໍາລັບຄໍາຮ້ອງສະຫມັກປະທັບຕາ rotary, ຄວາມແຂງຂອງຫນ້າດິນ shaft ຂອງ HRC ≥58 ແມ່ນແນະນໍາໃຫ້.
3. ສໍາລັບຄວາມກົດດັນທີ່ເກີນ 30 MPa, ເຫມາະ H8/f8 ແມ່ນແນະນໍາໃຫ້ຊ່ອງຫວ່າງ extrusion.
