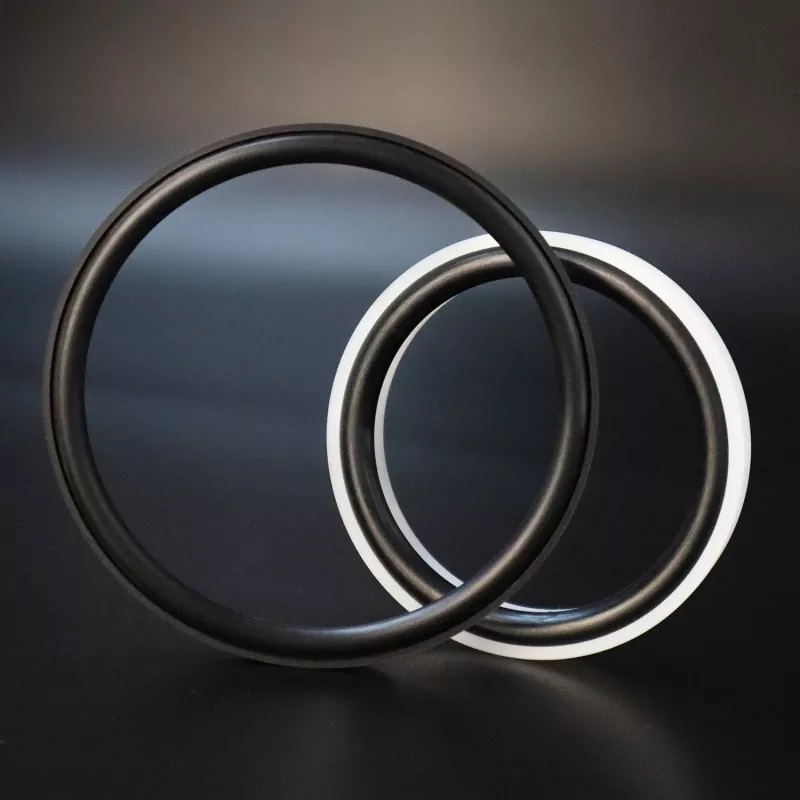

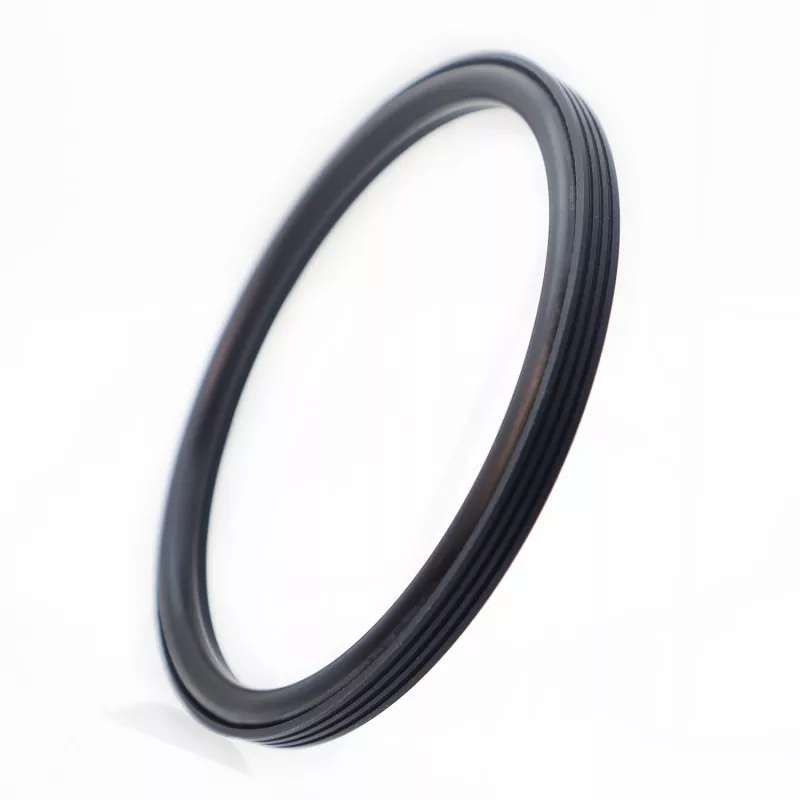

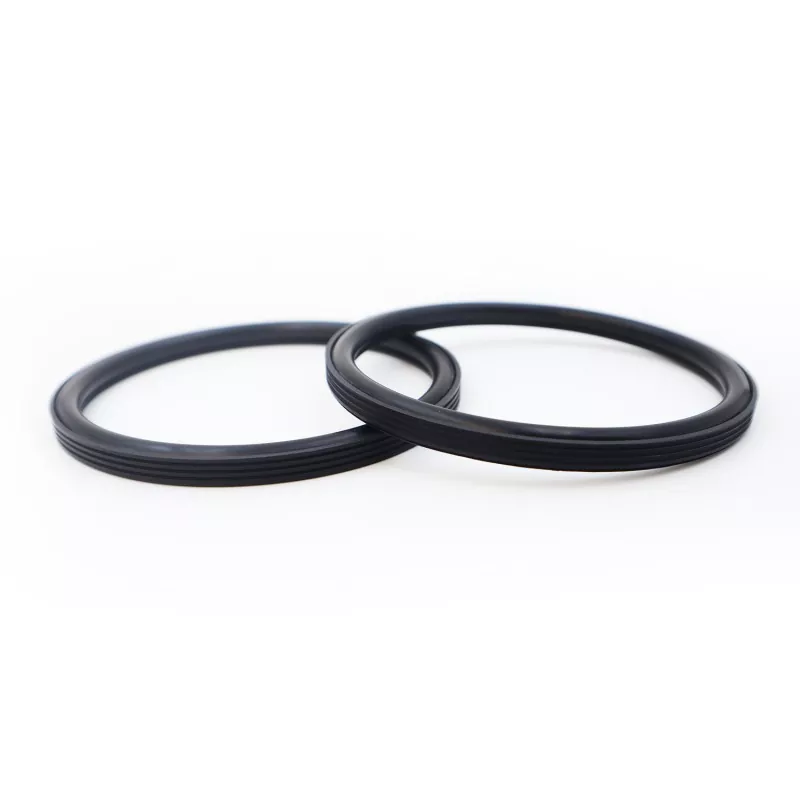

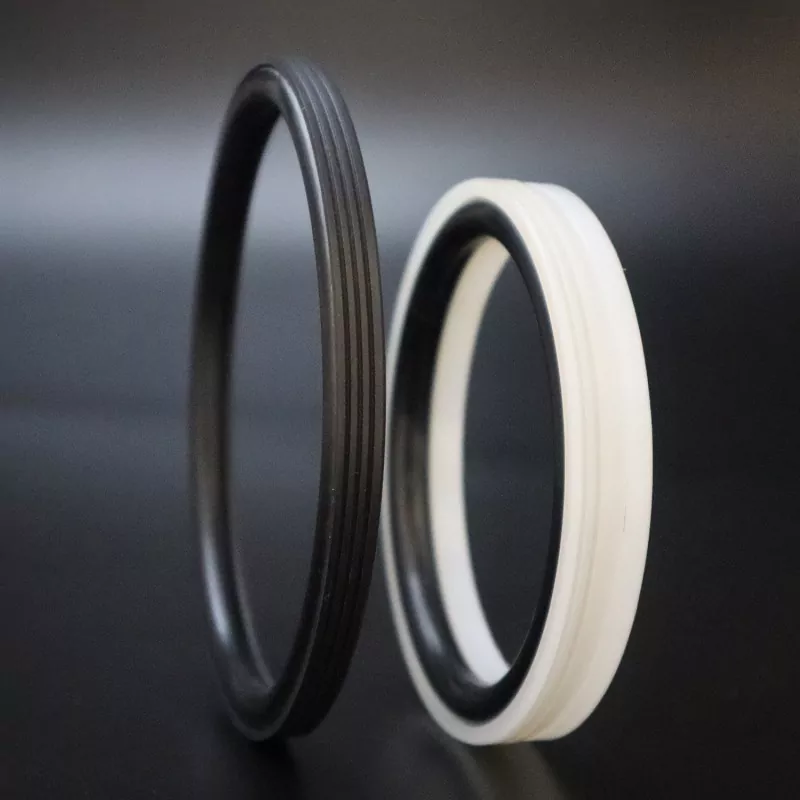

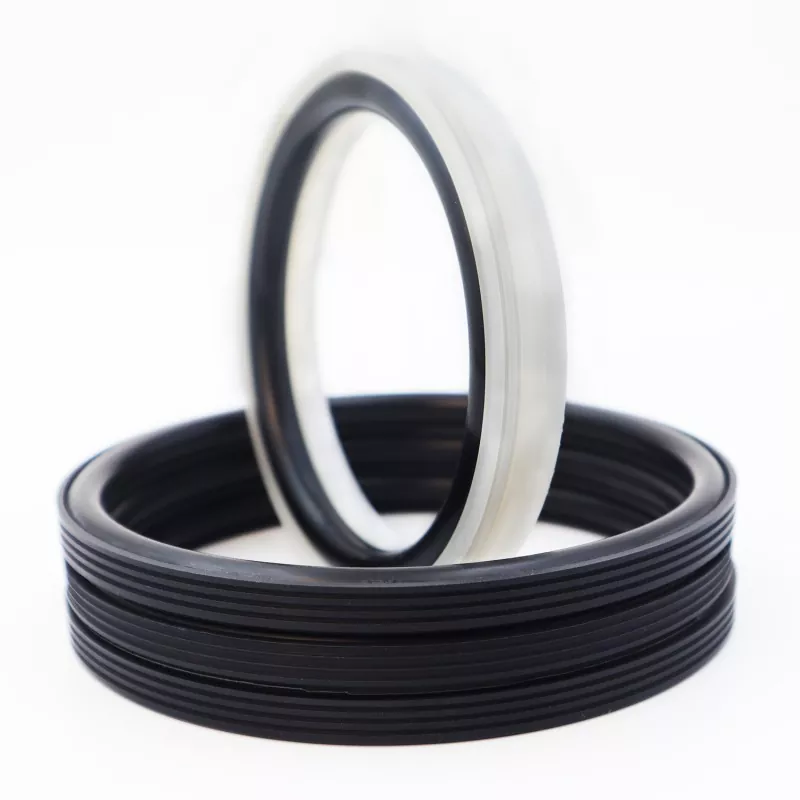

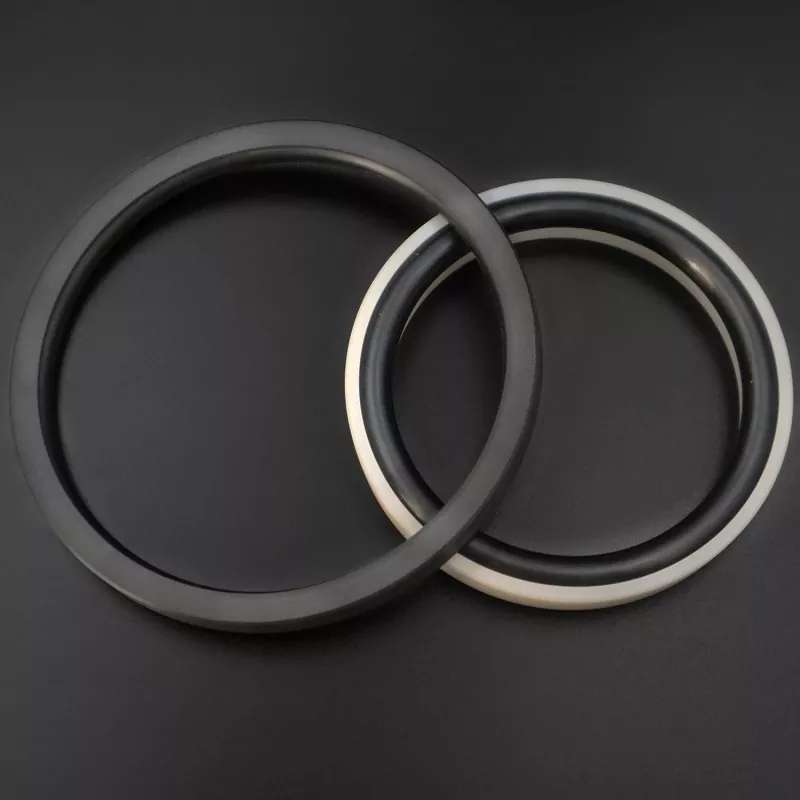

The RC2062 Reinforced Toothed Piston Seal ປະກອບດ້ວຍວົງການປະທັບຕາແຂ້ວທີ່ຖືກອອກແບບພິເສດທີ່ເຮັດດ້ວຍພາດສະຕິກວິສະວະກໍາທີ່ມີປະສິດທິພາບສູງແລະຢາງ O-ring; ມັນເຫມາະສົມສໍາລັບການປະທັບຕາແບບ unidirectional ໃນການນໍາໃຊ້ໄຮໂດຼລິກ reciprocating ແລະ rotary.
ມັນມີຊີວິດການບໍລິການຍາວ, friction ຕ່ໍາ, ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ, ຮອຍຕີນທີ່ຫນາແຫນ້ນ, ແລະຄວາມງ່າຍຂອງການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາ. ການອອກແບບທີ່ດີທີ່ສຸດຂອງການປະທັບຕາແລະຄວາມຫນາແຫນ້ນຮັບປະກັນການຜະນຶກທີ່ມີປະສິດທິພາບເຖິງແມ່ນວ່າໃນເວລາທີ່ສໍາຜັດກັບສື່ທີ່ຮຸນແຮງເຊັ່ນ: slurry ຊີມັງ.
ດ້ວຍໂຄງສ້າງລວມທີ່ຫນາແຫນ້ນຂອງມັນ, ມັນຫຼຸດຜ່ອນຄວາມຕ້ອງການພື້ນທີ່ການຕິດຕັ້ງແລະສ້າງຄວາມສະດວກໃນການປະກອບຢູ່ໃນສະຖານທີ່ແລະການບໍາລຸງຮັກສາຕໍ່ມາ. ມັນເຮັດຫນ້າທີ່ເປັນການແກ້ໄຂການຜະນຶກທີ່ເຊື່ອຖືໄດ້ສໍາລັບຫ້ອງ piston ໃນຄໍາຮ້ອງສະຫມັກການຈັດການ slurry. ພວກເຮົາເຊີນຜູ້ຜະລິດອຸປະກອນອຸດສາຫະກໍາເພື່ອປະເມີນ, ປຽບທຽບ, ແລະວາງຄໍາສັ່ງຫຼາຍສໍາລັບຜະລິດຕະພັນນີ້.
ການຈຳກັດຄ່າບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C)
|
ຄວາມໄວ (m/s) |
ຂະຫນາດກາງ |
|
|
ການເຄື່ອນໄຫວແບບໂຕ້ຕອບ |
ການເຄື່ອນໄຫວຫມຸນ |
|||
|
≤100 |
-35 ຫາ +100 (ມີ NBR O-ring) |
≤6 |
≤2 |
ນ້ໍາ, ຂີ້ຕົມ, ນ້ໍາມັນດິບ, ນ້ໍາມັນໄຮໂດຼລິກ, emulsion |
|
-20 ຫາ +200 (ມີ FKM O-ring) |
||||
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE4; ວັດສະດຸອື່ນໆທີ່ມີຢູ່ປະກອບມີ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ແລະອື່ນໆ.
ຮູບແບບການສັ່ງຊື້: RC2062-80*68.3*7.6-PTFE4-R01
ແບບຈໍາລອງ - ເສັ້ນຜ່າສູນກາງເຈາະ * ເສັ້ນຜ່າສູນກາງ Groove * Groove Width - ລະຫັດວັດສະດຸ
ຂະຫນາດໃດນຶ່ງພາຍໃນພາລາມິເຕີສາມາດໃຊ້ໄດ້
|

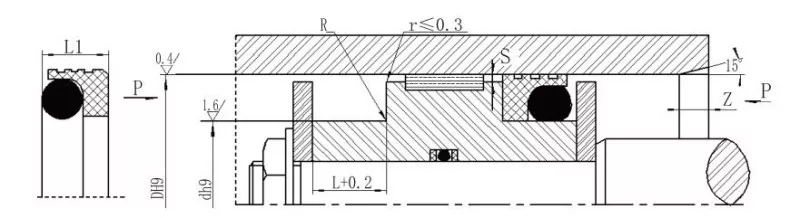

ຊ່ວງຂະຫນາດເຈາະ ປະເພດມາດຕະຖານ D H9 RC2062 |
ຊ່ວງເຈາະ ໜັກ D H9 RC2062-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມກວ້າງຂອງປະທັບຕາ L1 |
ລັດສະໝີມຸມ Rmax |
ການເກັບກູ້ radial Smax |
Chamfer Zmin |
O-ring ເສັ້ນຜ່າສູນກາງຕັດພາກສ່ວນ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າກາງເຈາະ ≤30 ມມ, ແນະນໍາໃຫ້ມີການອອກແບບຮ່ອງເປີດ.
2. ສໍາລັບຄວາມກົດດັນເກີນ 30 MPa, ເຫມາະ H8/f8 ແມ່ນແນະນໍາໃຫ້ຊ່ອງຫວ່າງ extrusion.
