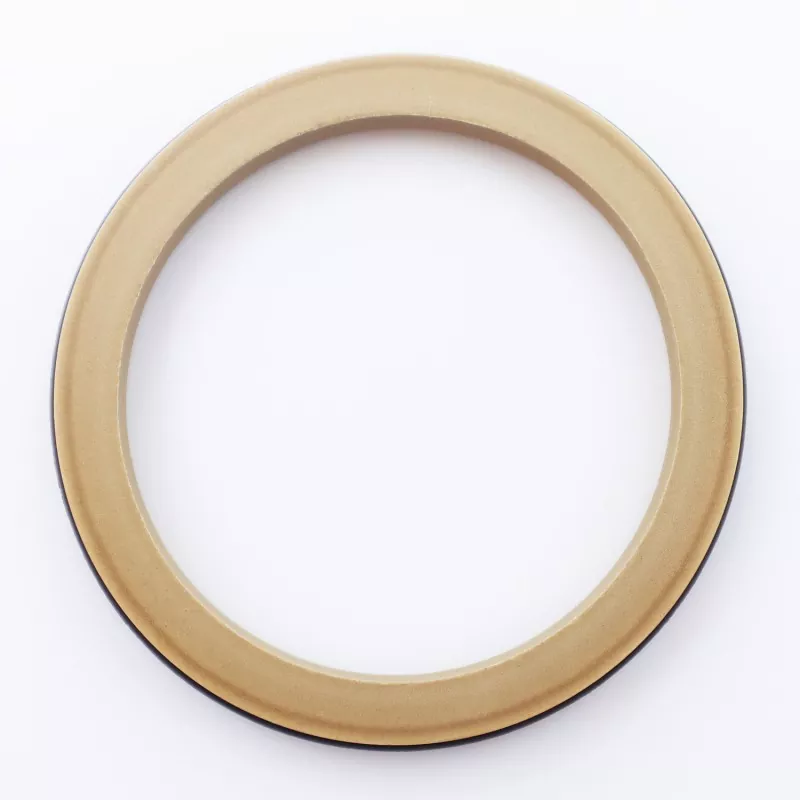

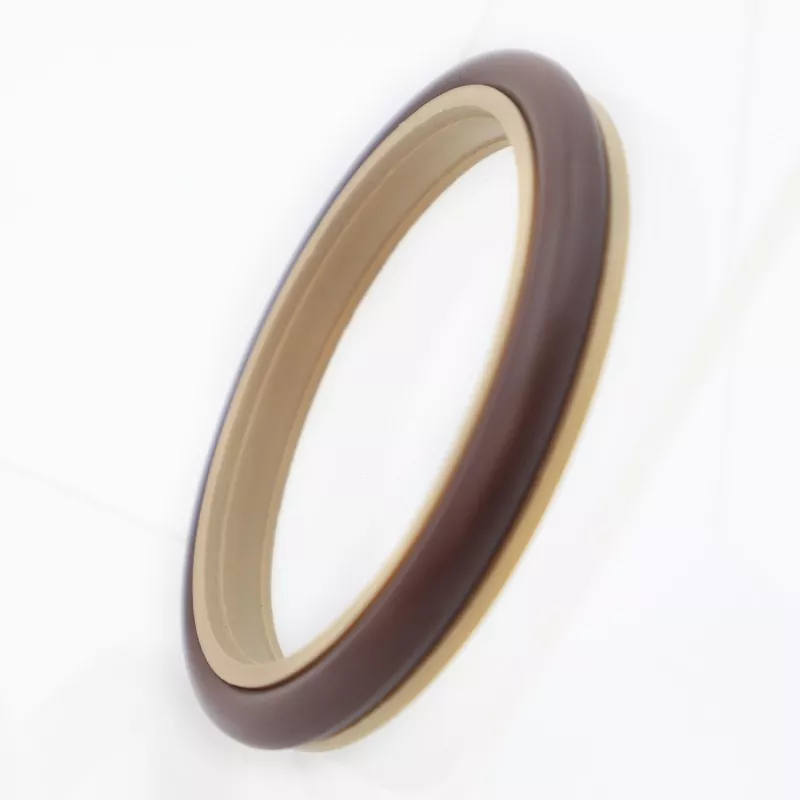

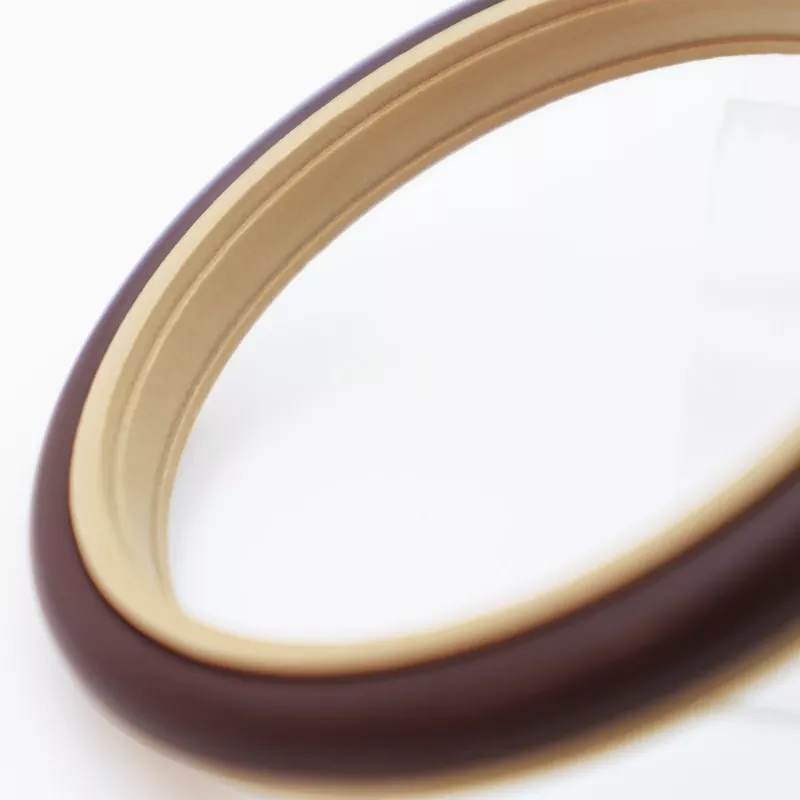

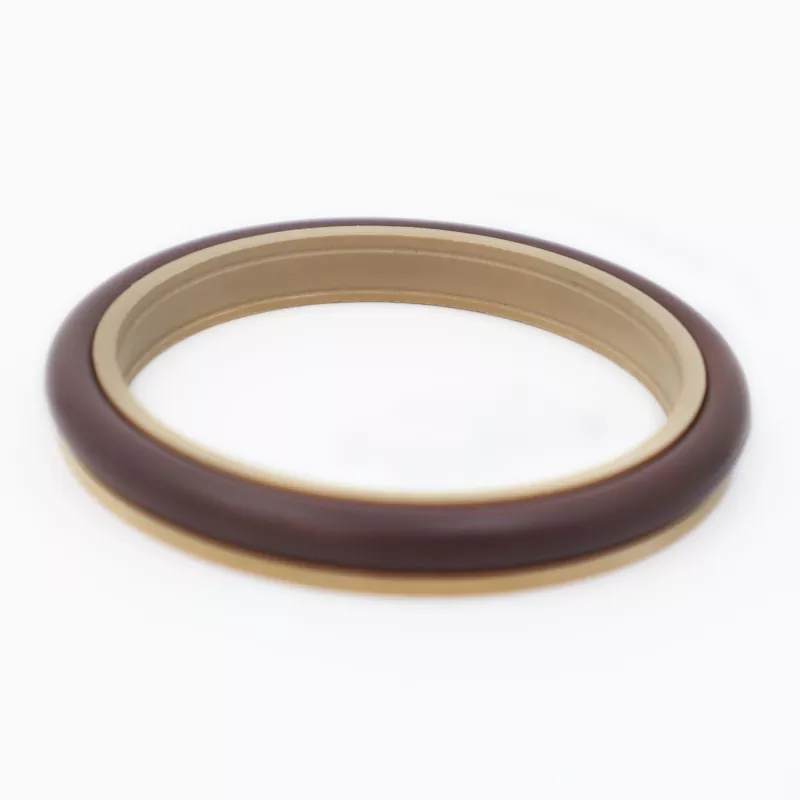

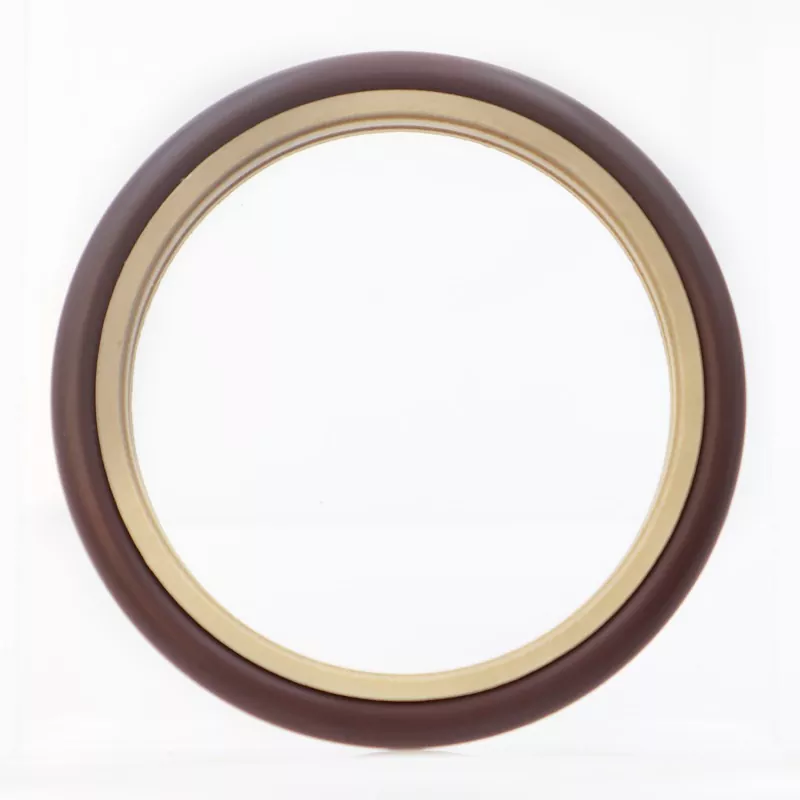

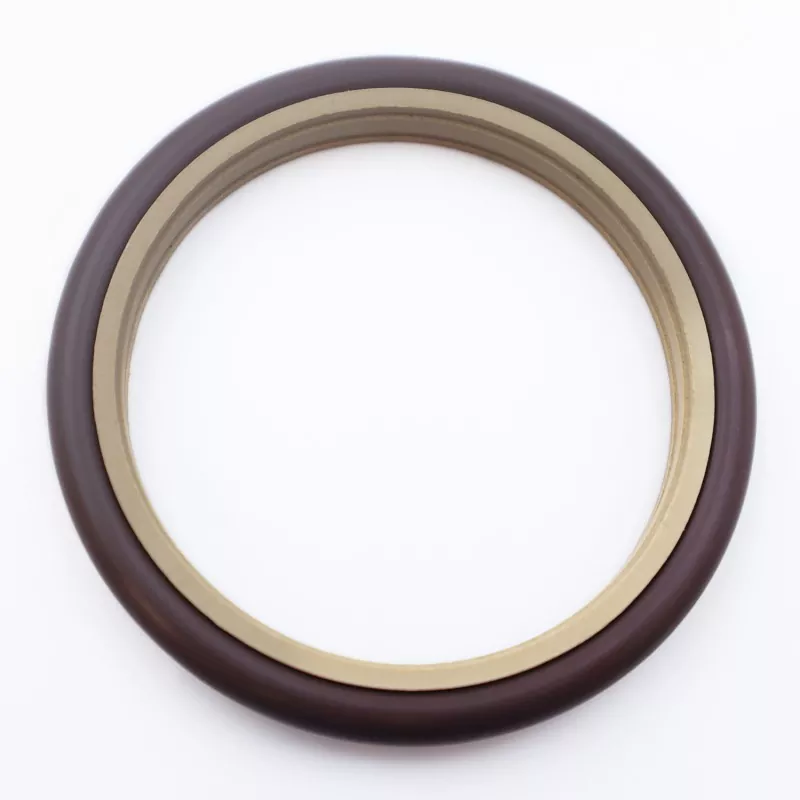

The RC2051-B/G Toothed Combination Shaft Seal ປະກອບດ້ວຍວົງປະທັບຕາແຂ້ວທີ່ເຮັດດ້ວຍ PTFE ເຕັມໄປແລະ O-ring ຢາງ. ມັນໄດ້ຖືກອອກແບບສໍາລັບການປະທັບຕາ unidirectional ໃນຄໍາຮ້ອງສະຫມັກບົບໄຮໂດຼລິກແລະ pneumatic ທີ່ກ່ຽວຂ້ອງກັບທັງການເຄື່ອນໄຫວ reciprocating ແລະ rotary. ຄຸນນະສົມບັດທີ່ສໍາຄັນປະກອບມີອາຍຸການບໍລິການຍາວ, friction ຕ່ໍາ, ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ, ແລະການອອກແບບທີ່ຫນາແຫນ້ນ. ມັນຍັງໃຫ້ຜົນໄດ້ຮັບການຜະນຶກທີ່ໂດດເດັ່ນແລະການຕໍ່ຕ້ານ frictional ຫນ້ອຍໃນຄໍາຮ້ອງສະຫມັກປະທັບຕານ້ໍາ-hydraulic rotary.
ມັນຮັກສາປະສິດທິພາບການປະທັບຕາທີ່ເຊື່ອຖືໄດ້ເຖິງແມ່ນວ່າພາຍໃຕ້ສະພາບການດໍາເນີນງານນ້ໍາ-hydraulic rotary, ປະສິດທິພາບຫຼຸດຜ່ອນການສວມໃສ່ຂອງຫນ້າດິນ shaft ແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການຮົ່ວໄຫລຂອງອຸປະກອນ. ພວກເຮົາຍິນດີຕ້ອນຮັບການສອບຖາມຈາກລູກຄ້າ OEM ກ່ຽວກັບການຄັດເລືອກຜະລິດຕະພັນ, ການປຽບທຽບ, ແລະການຊື້ຈໍານວນຫລາຍ.
ຄ່າຈຳກັດບໍ່ຄວນເກີດຂຶ້ນພ້ອມກັນ.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄ່າ PV ອ້າງອີງ (MPa·s/s) |
ຄວາມໄວອ້າງອີງ (m/s) |
ຂະຫນາດກາງ |
|
≤70 (ປະເພດມາດຕະຖານ) |
-35 ຫາ +100 (NBR O-ring) |
≤10 |
<2 |
ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ອາກາດ, ແລະອື່ນໆ. |
|
≤30 (ປະເພດຄວາມໄວສູງ) |
-20 ຫາ +200 (FKM O-ring) |
<6 |
1. ວັດສະດຸ O-ring ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານ PTFE4; ທາງເລືອກອື່ນທີ່ມີຢູ່ລວມມີ PTFE1, PTFE2, PTFE3, ແລະ PTFE5.
ຮູບແບບການສັ່ງຊື້: RC2051—80x91.7x7.6—PTFE3—R01
ຮູບແບບ - d x D x L - ລະຫັດວັດສະດຸ
ຂໍ້ມູນຈໍາເພາະພາຍໃນຂອບເຂດທີ່ກໍານົດໄວ້ແມ່ນມີ.
|

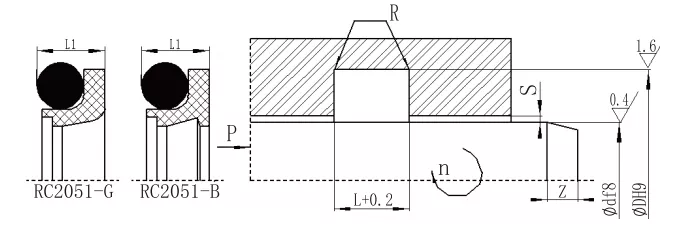

d f8 ປະເພດມາດຕະຖານ RC2051 |
d f8 ໜ້າທີ່ແສງສະຫວ່າງ RC2051-Q |
d f8 ໜັກ RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
ສູງສຸດ |
Zmin |
ເຮັດ |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671-999 |
39~107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671-999 |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671-999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
ຫມາຍເຫດ: 1. ສໍາລັບເສັ້ນຜ່າກາງ shaft ≤30 mm, ການອອກແບບຮ່ອງເປີດແມ່ນແນະນໍາໃຫ້.
2. ແນະນໍາໃຫ້ຄວາມແຂງຂອງຫນ້າດິນຂອງ shaft rotating ເກີນ HRC 58.
