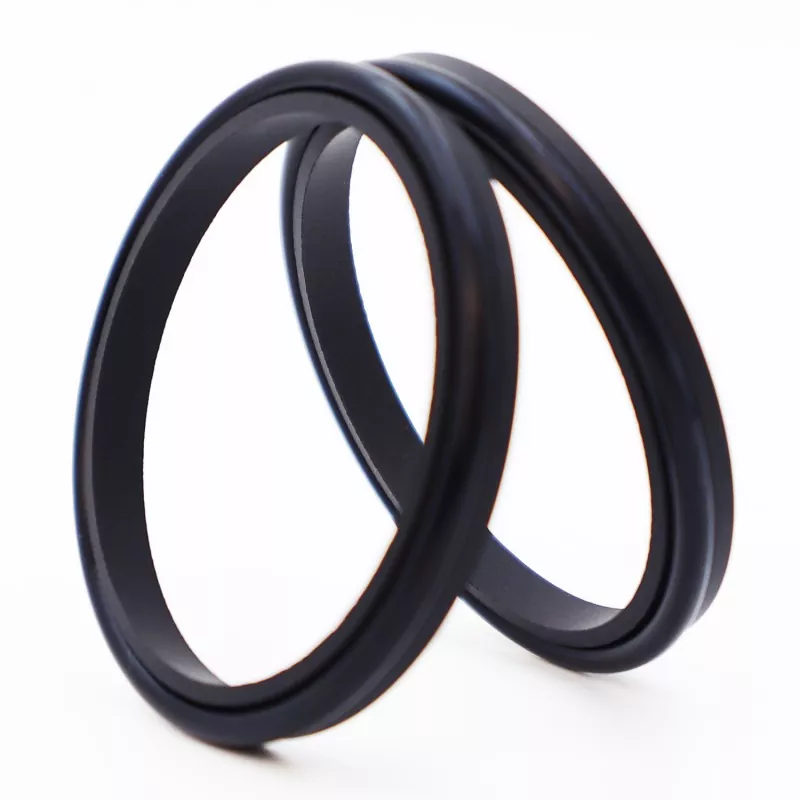

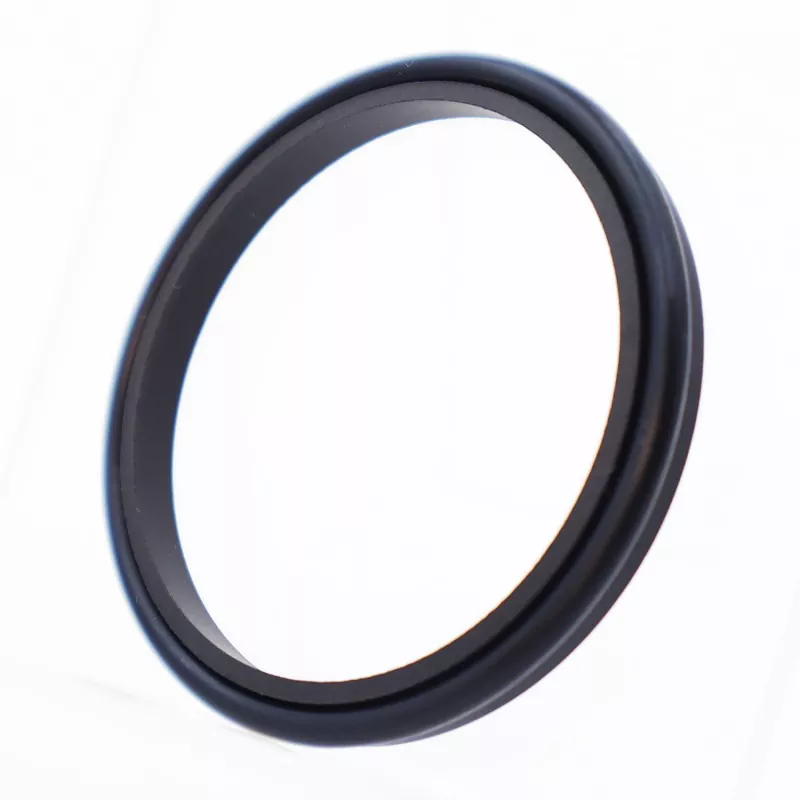

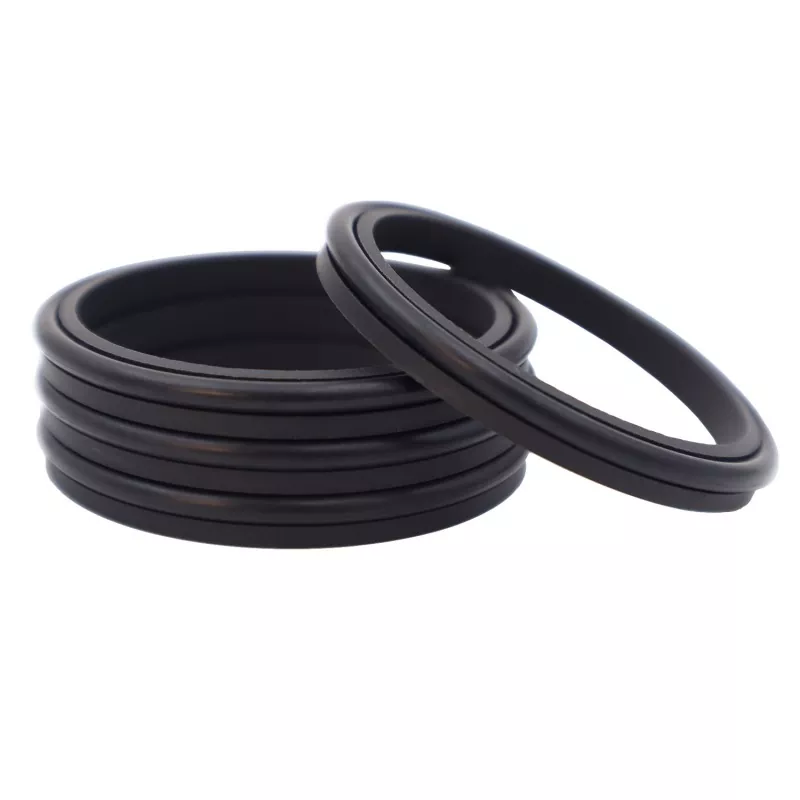

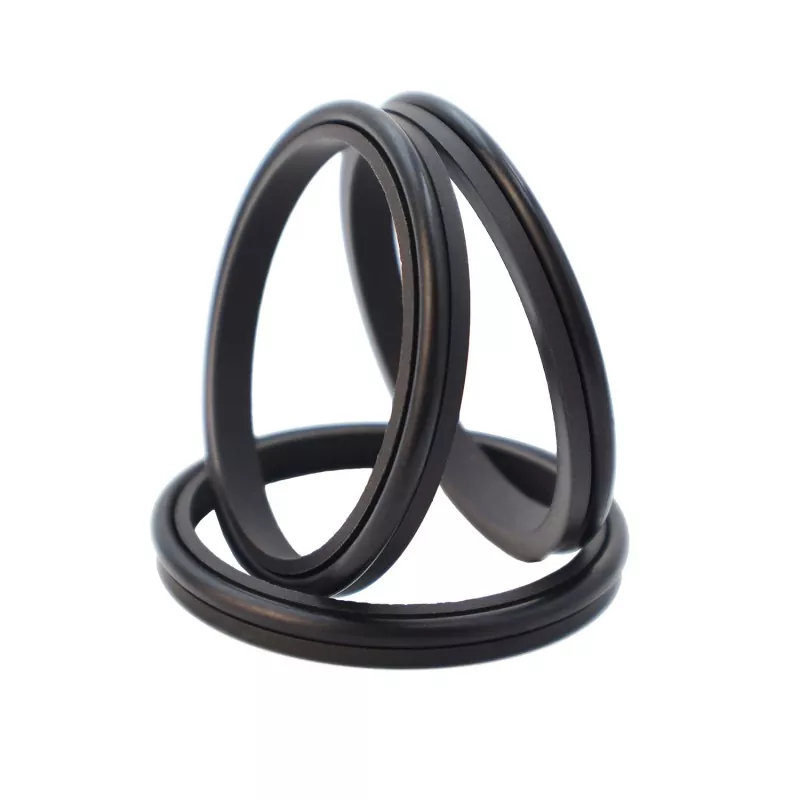

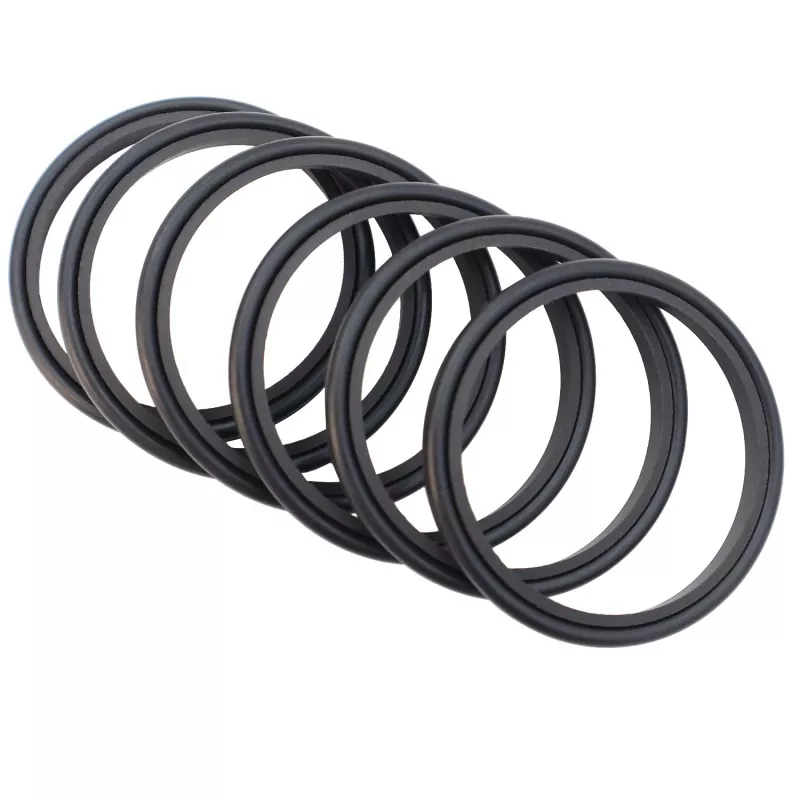

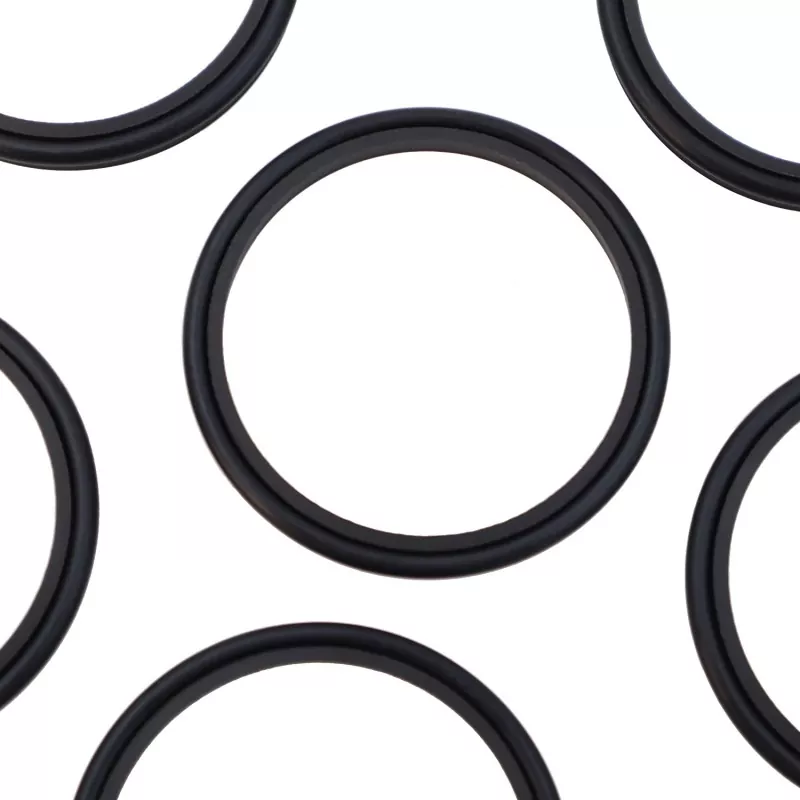

The Single Lip Combined Wiper Seal is a single-acting wiper seal ປະກອບດ້ວຍ PTFE single-lip wiper ring ເຕັມແລະ O-ring ຢາງ; ມັນເຮັດຫນ້າທີ່ໃນການຂູດຂີ້ຝຸ່ນແລະປ້ອງກັນການປົນເປື້ອນຂອງລະບົບ. ມັນເປັນການເຫມາະສົມສໍາລັບການ reciprocating, oscillating, ຫຼືຄໍາຮ້ອງສະຫມັກ helical motion.
|
ຄວາມກົດດັນ (MPa) |
ອຸນຫະພູມ (°C) |
ຄວາມໄວ m/s |
ສື່ມວນຊົນ |
|
- |
-35 ຫາ +100 (ມີ NBR O-ring) |
6 |
ນ້ໍາມັນໄຮໂດຼລິກ, emulsion, ນ້ໍາ, ແລະອື່ນໆ. |
|
-20 ຫາ +200 (ມີ FKM O-ring) |
ຮູບແບບການສັ່ງຊື້: RCF03—80-PTFE3—R01
RCF03 – ຕົວແບບ | 80 – ເສັ້ນຜ່າສູນກາງ Shaft | PTFE3 – ຈຸດປະສົງທົ່ວໄປດັດແກ້ PTFE | R01 – ລະຫັດວັດສະດຸສຳລັບສ່ວນປະກອບຂອງຢາງ
ຢາງ Nitrile (NBR) – R01 | fluororubber (FKM) – R02
ຜະລິດຕະພັນສາມາດໄດ້ຮັບການສະຫນອງໃນຂະຫນາດໃດຫນຶ່ງພາຍໃນຂອບເຂດກໍານົດການກໍານົດ.
|

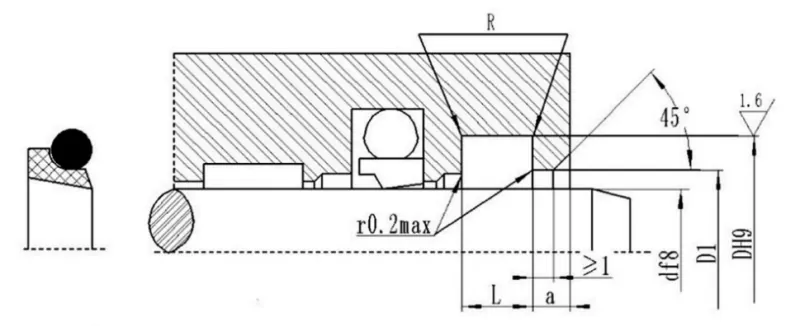

ໄລຍະເສັ້ນຜ່າສູນກາງຂອງເພົາ d f8 |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ D H9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ເສັ້ນຜ່າສູນກາງຂຸມການເກັບກູ້ D1 H11 |
ລ້າງຄວາມກວ້າງຂອງການເປີດ a ≥ |
ລັດສະໝີມຸມ R≤ |
ໂອແຫວນ ເສັ້ນຜ່າສູນກາງຂອງພາກສ່ວນ ເຮັດ |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12–64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251–420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421–650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651–1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
