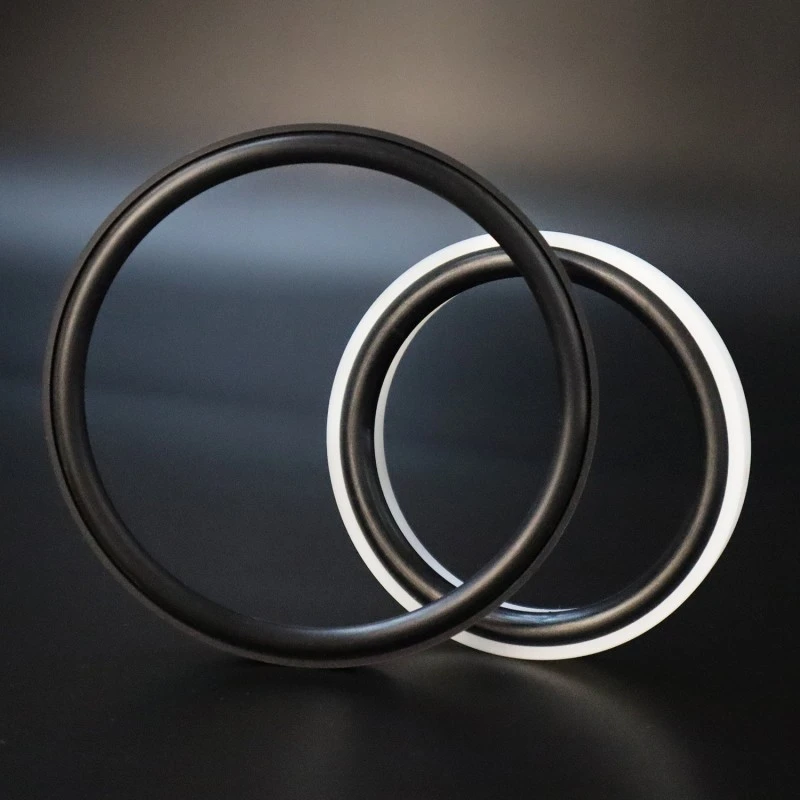

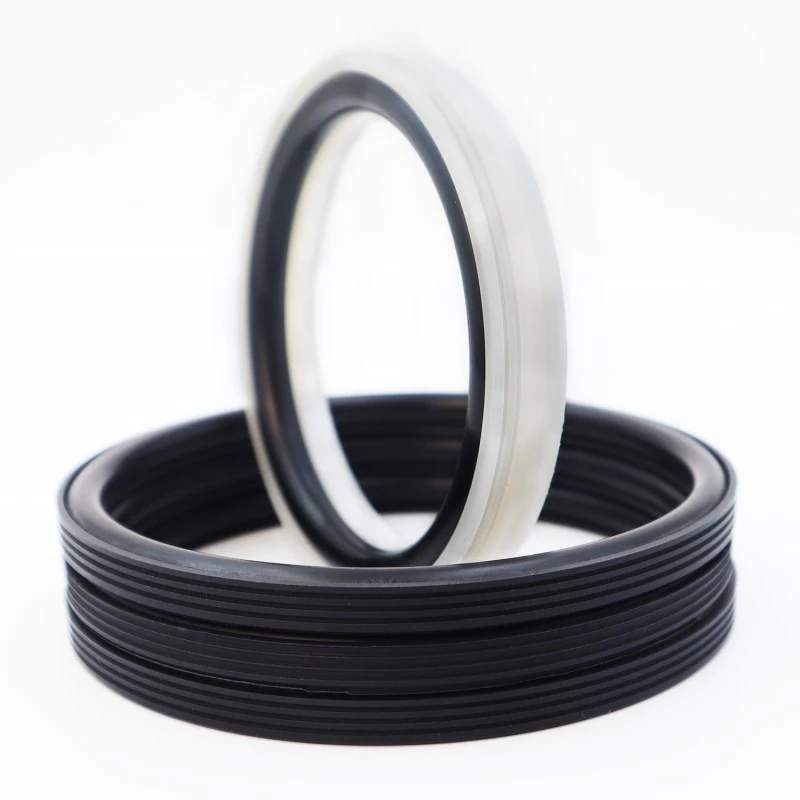

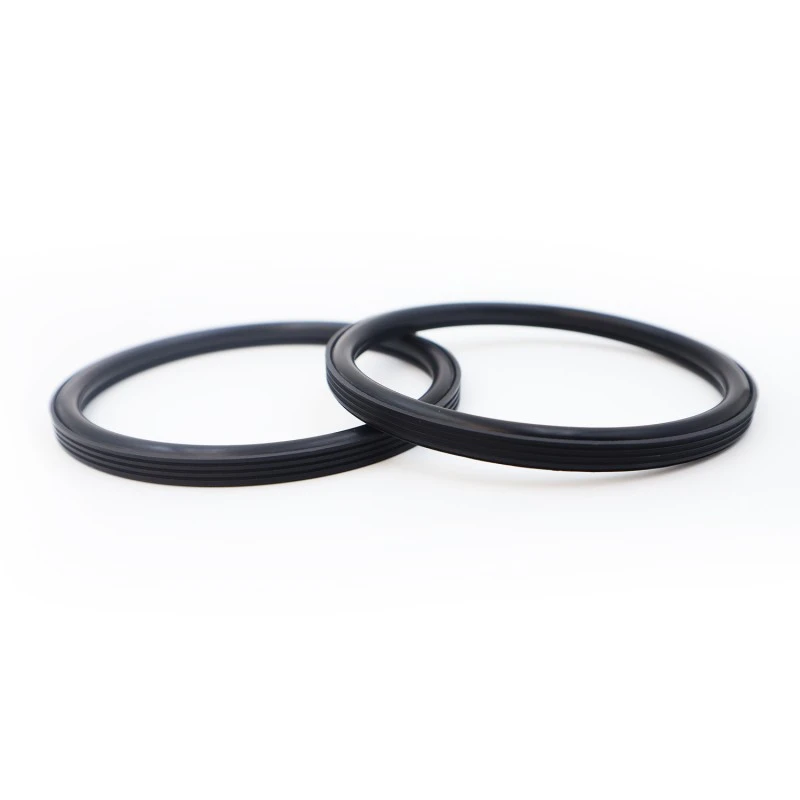

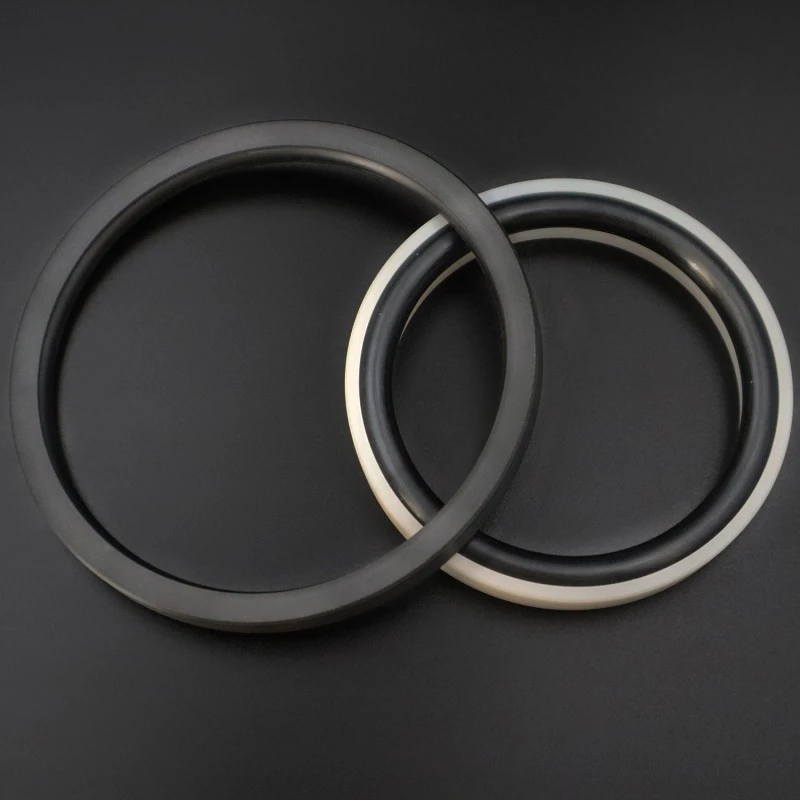

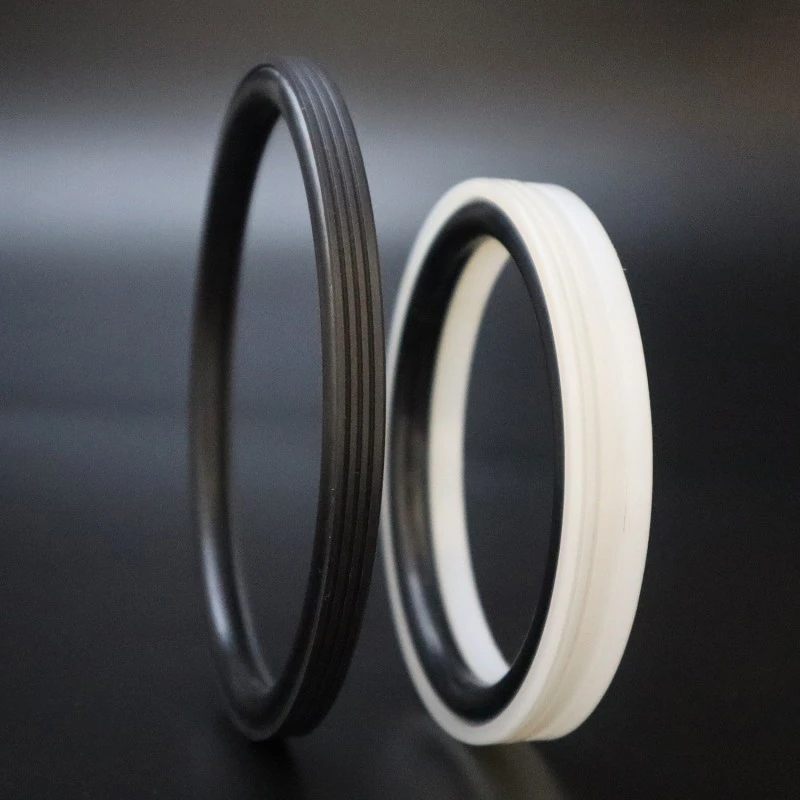

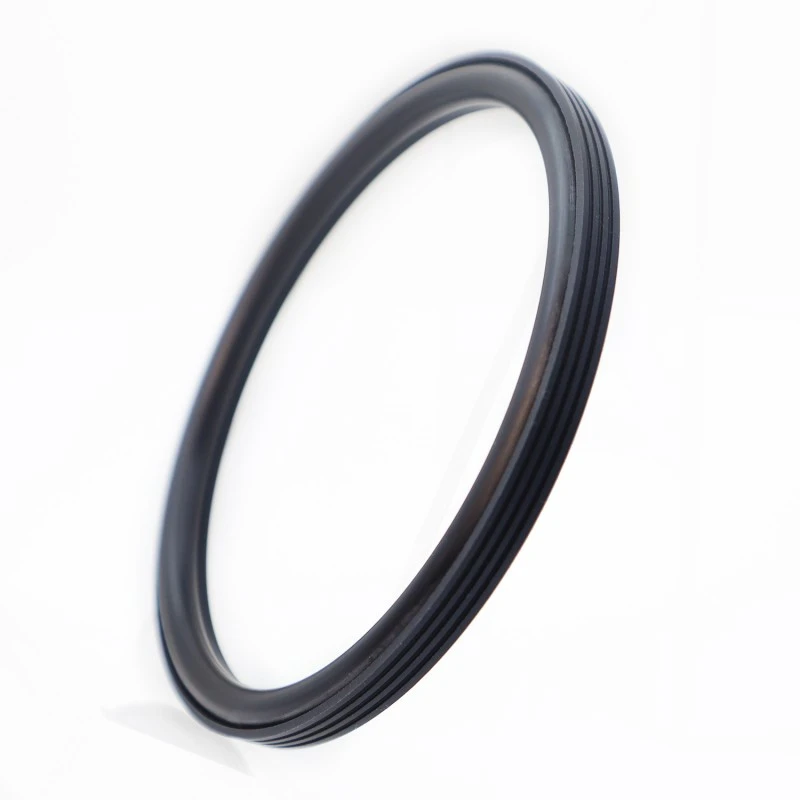

The Bore Seal, ອອກແບບແລະຜະລິດໂດຍໂຮງງານຜະນຶກ Ruichen, ແມ່ນເຫມາະສົມສໍາລັບການປະທັບຕາ unidirectional ໃນການ reciprocating ໄຮໂດຼລິກແລະຄໍາຮ້ອງສະຫມັກການເຄື່ອນໄຫວ rotary. ມັນມີຊີວິດການບໍລິການຍາວ, friction ຕ່ໍາ, ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ, ໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ແລະການຕິດຕັ້ງງ່າຍ, ການນໍາໃຊ້, ແລະການບໍາລຸງຮັກສາ. ປາກປະທັບຕາພິເສດແລະການອອກແບບຄວາມຫນາທີ່ດີທີ່ສຸດຂອງປະທັບຕາຮັບປະກັນການປະຕິບັດການຜະນຶກທີ່ດີເລີດເຖິງແມ່ນວ່າຢູ່ໃນສື່ທີ່ຮຸນແຮງເຊັ່ນ: grout ຊີມັງ.
|
ຄວາມກົດດັນ / MPa |
ອຸນຫະພູມ/°C |
ຄວາມໄວ / m / s |
ຂະຫນາດກາງ |
|
|
ການເຄື່ອນໄຫວ reciprocating |
ການເຄື່ອນໄຫວຫມຸນ |
|||
|
≤100 |
-35 ຫາ +100 °C (ມີ NBR O-ring) |
≤6 |
≤2 |
ນ້ໍາ, ຂີ້ຕົມ, ນ້ໍາມັນດິບ, ນ້ໍາມັນໄຮໂດຼລິກ, emulsion |
|
-20 ຫາ +200°C (ມີ FKM O-ring) |
||||
ການເລືອກວັດສະດຸ
1. ວັດສະດຸ O-ring ທີ່ມາພ້ອມກັບສາມາດເລືອກໄດ້ຈາກ: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), ແລະອື່ນໆ.
2. ອຸປະກອນການວົງການຜະນຶກ: ວັດສະດຸມາດຕະຖານແມ່ນ PTFE4, ວັດສະດຸອື່ນໆທີ່ມີຢູ່ປະກອບມີ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ແລະອື່ນໆ.
ຕົວຢ່າງຄໍາສັ່ງ
ຮູບແບບການສັ່ງຊື້: RC2062-80*68.3*7.6-PTFE4-R01
ຕົວແບບ - ເສັ້ນຜ່າກາງເຈາະ * ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ * Groove width - ລະຫັດວັດສະດຸ

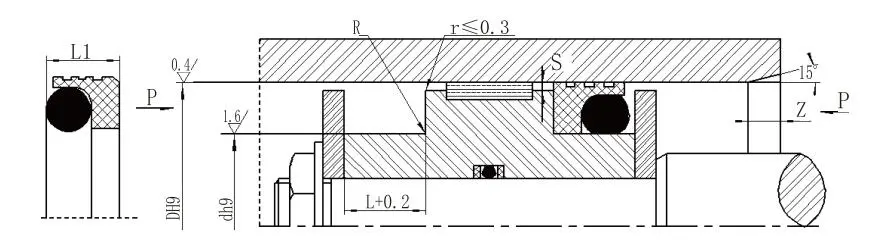

ຂໍ້ມູນສະເພາະ ແລະພາລາມິເຕີ (ຂະໜາດໃດກໍໄດ້ພາຍໃນຂອບເຂດທີ່ກຳນົດໄວ້.)
|
ໄລຍະຮູຮັບແສງ ປະເພດມາດຕະຖານ DH9 RC2062 |
ໄລຍະຮູຮັບແສງ ການໂຫຼດຫນັກ DH9 RC2062-Z |
ເສັ້ນຜ່າສູນກາງຂອງຮ່ອງ d h9 |
ຄວາມກວ້າງຂອງຮ່ອງ L+0.2 |
ຄວາມກວ້າງຂອງປະທັບຕາ L1 |
ມຸມມົນ Rmax |
ການເກັບກູ້ທາງລັດສະໝີ Smax |
Chamfer Zmin |
ເສັ້ນຜ່າສູນກາງຂອງສາຍ O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ຫມາຍເຫດ: 1. ສໍາລັບ cylinder bores ≤ 30mm, ການອອກແບບຮ່ອງເປີດແມ່ນແນະນໍາໃຫ້.
2. ສຳລັບແຮງດັນທີ່ສູງກວ່າ 30 MPa, ແນະນຳໃຫ້ໃສ່ຊ່ອງຫວ່າງຂອງ H8/f8.
ຄວາມສາມາດໃນການທົດສອບທີ່ສົມບູນແບບ: ຫ້ອງທົດລອງສູນກາງຂອງພວກເຮົາມີອຸປະກອນການທົດສອບຢ່າງເຕັມທີ່, ສາມາດຈໍາລອງການປະຕິບັດຜະລິດຕະພັນພາຍໃຕ້ສະພາບການເຮັດວຽກຕົວຈິງ. ລາຍການການທົດສອບປະກອບມີ, ແຕ່ບໍ່ຈໍາກັດພຽງແຕ່:
ການກວດສອບມິຕິລະດັບ: ການນໍາໃຊ້ເຄື່ອງມືການວັດແທກຮູບພາບ 2D ຄວາມແມ່ນຍໍາສູງແລະເຄື່ອງວັດແທກການປະສານງານເພື່ອຮັບປະກັນວ່າຂະຫນາດຂອງຜະລິດຕະພັນຕອບສະຫນອງຄວາມທົນທານຂອງການແຕ້ມຮູບຢ່າງສົມບູນ.
ການທົດສອບປະສິດທິພາບ: ລວມທັງການທົດສອບຄວາມສູງອາຍຸຂອງອຸນຫະພູມສູງ, ການທົດສອບອຸນຫະພູມຕ່ໍາ, ການທົດສອບຄວາມຕ້ານທານນ້ໍາມັນ / ຂະຫນາດກາງ, ການທົດສອບຄວາມຕ້ານທານການສວມໃສ່, ການທົດສອບຄວາມກົດດັນລະເບີດ, ແລະອື່ນໆ.
ການທົດສອບວົງຈອນຊີວິດ: ການຄາດເດົາຊີວິດການບໍລິການແລະຄວາມຫນ້າເຊື່ອຖືຂອງຜະລິດຕະພັນໂດຍຜ່ານການທົດສອບ bench ຄວາມທົນທານທີ່ຈໍາລອງສະພາບການເຮັດວຽກຕົວຈິງ.
